园林要素表现技法地形篇
园林设计中常见的地形塑造
园林设计中常见的地形塑造园林设计中的地形塑造是指通过改变地面的高低、平整度和形状等来创造出一种独特的空间感和视觉效果。
地形塑造是园林设计中非常重要的要素之一，它可以通过巧妙的技巧和手法来打造出丰富多样的景观，为人们提供一个舒适宜人的休闲空间。
地形塑造主要包括以下几个方面：1.地势高低差异：地形高低差异可以创造出起伏盎然的景致，为园林增添层次感。
设计师可以通过在地面上做出起伏的山丘、山谷、沟壑等地貌特征，使园林呈现出一种丰富的景观形态。
不仅可以隔断园区的不同功能区域，还可以为游客带来丰富的视觉体验。
2.人工堆砌：人工堆砌是通过人工手段将土石等材料堆积在地面上形成特定的地形和景观效果。
比如，在公园中可以使用石头堆砌成小山包、石阶、平台等，形成独特的景观元素。
人工堆砌不仅可以起到美化园区的作用，还可以增加地形的稳定性和承载力。
3.挖填结合：挖填结合是指通过挖掘和填筑的方式来改变地面的形态。
通过挖土的方式可以形成池塘、水池、小河道等水景；而填土则可以用来打造坡地、小山、高台等。
挖填结合可以使园林中的地形丰富多样，既可以享受到水的乐趣，又能够欣赏到地形的变化。
4.植被塑造：植被在地形塑造中起到非常重要的作用。
通过选择不同类型的植物和进行合理的植物配置，可以改变地形的轮廓和外观，使园林呈现出不同的风貌。
比如，在平地上可以种植高大的乔木，以增加垂直视觉的层次感；而在山地上可以选择添加些矮小的灌木来增加植被的丰富度。
地形塑造在园林设计中扮演了重要的角色，它不仅可以处理园林中的高差和平整度问题，还可以创造出个性化的景观特色。
通过合理地运用地形塑造技术，设计师可以打造出令人惊艳的园林作品，为人们提供一个舒适、美丽、与众不同的环境。
园林景观设计要素地形及应用
地形能够增强园林的功能性：地形的设计可以满足游客的不同需求，如休息、娱乐、健身等，增强园林的功能性。
注重地形与植 物的结合：通 过地形的高低 起伏来营造植 物的层次感和
立体感
注重地形与水 体的结合：通 过地形的高低 起伏来营造水 体的流动感和
层次感
地形设计的方法
土方的平衡与调配：通过计算土方的填挖量，确保地形设计的合理性和经 济性。
地形的塑造：利用不同的土质、植物和构筑物等材料，创造出丰富多样的 地形形态。
经济性原则：合 理利用地形资源， 降低景观建设成 本
04
地形在园林景观设计中的应用
组织空间
地形起伏：通过地形起伏 变化，形成不同空间感
视线引导：利用地形高低， 引导游人视线
空间分隔：通过地形起伏， 分隔不同功能区域
景观层次：利用地形变化， 增加景观层次感
引导视线
地形的高低起伏可以引导游人的视线 利用地形遮挡不美观的景观 通过地形的高低变化创造出不同的空间感 利用地形阻挡冬季寒风，组织夏季通风
创造意境
地形起伏：营造层次感和立体感 借景造景：利用地形变化创造视觉焦点 景观视线：控制游客视线，引导游览路径 空间感：通过地形变化营造不同空间感
营造景观
营造地形景观：利用地形的高低起伏、坡度变化等营造出不同的景观效果
营造水体景观：利用地形的高低变化，形成水体的高低落差，营造出瀑布、 溪流等水体景观
学院
园林景观设计要素地形及应用
园林景观设计要素地形
2.置石 1特置:欣赏单块石头形状、姿态之美. 对湖石的品评：透、漏、瘦、皱。 江南四大名石： 皱云峰 冠云峰 瑞云峰 玉玲珑
2）对置：沿轴线或道路、门庭两边布置. 3）散置：自由布局,散漫理之。布置时，要有高低、主次。
4）群置：大散点.
3.山石与其他方面的配合 1）与园林建筑结合
踏跺与蹲配 抱角与镶隅 粉壁置石 廊间山石小品 尺幅窗、“无心画” 云梯
园林景观设计要素
1.园林地形处理 1.1地形的特征 1.自然的设计要素
一切室外活动的基础. 园冶相地篇 2.地形的辞义 地貌的近义词。即地球表面三度空间的变化。 大地形 小地形 微地形
1.2 地形的功能——使用功能和美学功能
1.分隔空间：限制和创造外部空间. 限定外部空间的三要素： 1）空间底面范围 2）封闭斜坡坡度 3）地平轮廓线
形成适当的起伏,调节游人步伐。 4．滨水绿地
打破绿地与水的界面。宽阔的水体还可创造岛、洲、滩等景观。
1.6 假山设计
中国园林以自然山水园而著称,山、水是骨架. 1.分类（按材料分 ）： 土山：坡度要考虑安息角。 石山：峥嵘、玲珑。 土石结合：以土为主，局部为挡土石。
2.设计原则 利用为主,改造为辅. 因地制宜，顺其自然。 土方平衡。 符合自然规律和艺术要求。
2.凸地形 是一种正向实体和负向空间（被填充的空间）. 特征： 焦点和具支配地位的要素 视线开阔、空间成发散状 改善小气候
龙光塔
3.山脊：凸地形的集合,总体线状. 特征： 导向性和动势感 分隔物
4.凹地形 特征：
内向性和不受外界干扰的空间. 视线封闭、空间成积聚性。 排水、蓄水。
5.谷地：凹地形的集合.
凸地形与凹地形的视线比较
1.5 地形的坡度处理 坡度小于1％－易积水、地表面不稳定,不太适于使用和活动. 1％～5％－排水理想，适于大多数活动。 5％～10％－排水条件良好，具有起伏感。 大于10％－局部小范围内加以利用。
园林要素之地形分析
起伏变化的地势，五颜六色的花草树 木，还有小型的喷泉，使它们地组成 富有魅力的空间
富有西方风格的建筑，周围有草坪，灌木， 乔木，给人一种层次感，色彩感，给人一种 美的感受
起伏变化的草坪，中间散植着几颗树，周围 又是大树围绕着，眼前一片都是绿幽幽的景 象
膨大的树杆微微倾斜，宛如一个巨型花 瓶在描洒着绿意，为这片倾斜的草坡增 添了几许新意
利用地形能将空间分割成不同的区域，借助 植物则能增加分隔的效果和气势
“起伏”和“平缓”，这两种不同的地形，造就 了两个不同的空间区域，从而形成了丰富的景 观层次
用山石筑成的小假山，有了坡度感，让 这个Байду номын сангаас静的湖面增添几分活跃感
这个草坪颇具新颖，像是一个迷宫一样， 给园林添加了一种神秘感
杜鹃、四季秋海棠和石雕的搭配，形成了一 幅有趣的画面。其神韵则借助草坪完全地展 现出来四季秋海棠颜色的变化，象征着石雕 身上衣服的更换，周边的绿是一种陪衬
成功地利用地形的典范，以远处山丘为 背景，构造出前虚后实的优美景观
平静的湖畔，垂柳依依，倾斜的草地， 桃花怒放，广场为都市人增添几许闲情 雅致
草坪与广场以落差变化分隔成不同的空间， 但相连的台阶又将其联系为有机的整体，高 出的草坪使园椅后有所依
充分利用地形，在倾斜的草地上以植物点缀。 鲜艳的红桑沿阶栽植，活泼而富有朝气，使 拾级而上的行人倍受轻松
路不像其他园林一样用水泥铺制而成， 而是用卵石做道路的，给人一种亲近自 然的感觉，后面的小河让人觉得清爽很 多
石路让这个小院充满别致感，小 溪让这里更清爽
草地、栽植与旁边的协调搭配，在 坡地上形成优美景观
园林景观设计要素地形
• 坡面：斜坡的坡度与空间制约有紧密关系，斜坡越陡，空间的轮廓线越显著。 • 地平天际线：地形可视高度与天空之间的边缘。地平轮廓线和观察者的相对位
置、高度和距离，影响着空间的视野，以及可观察到的空间界限。
a 每一种功能的土地都有其发挥最佳作用的最 佳坡度
b 地形的坡度影响利用类型。
地形的表现方式：
• a 等高线表示法 • b 高程点表示法 • c 海蓑线表示法 • d 明暗与色彩表示法 • e 模型表示法 • f 计算机绘图表示法 • g 比例法 • h 百分比法
地形的类型
• 平坦地形（包括微小坡度） • 1.最简明，最稳定。是站立、聚会、休息的理想 场所。 • 2.开敞、空旷、暴露。没有私密性，没有屏障。 • 3.垂直的线型元素会成为视线的焦点。 • 平坦地形具有多方向性。
凹地形
性质
• 内向性和不受外界干扰的空间，可将处于该空间中的人的注意力集 中在其中心或底层。
地形的边封闭了视线，造成孤立感和私密感
凹地形 性质 • 封闭性和内倾性，可成为理想的表演舞台。
在凹地形中视线内向和向下
凹地形
性质 • 凹地形可躲避掠过空间上部的狂风 • 凹地形与同一地区内的其他地形相比更暖和，风沙更少 • 较低的底层周围比较潮湿，容易积水。
• 2.地形空间感：影响人们对户外范围和气氛的感受。 • 范围：a 平坦地形--开阔无限制
b 斜坡地形--限制封闭空间 感受： a 平坦起伏、平坦地形--轻松、稳定、安全
b 陡峭地形--兴奋、滑动 3.用地形控制视线：限制能看到什么，能看多远

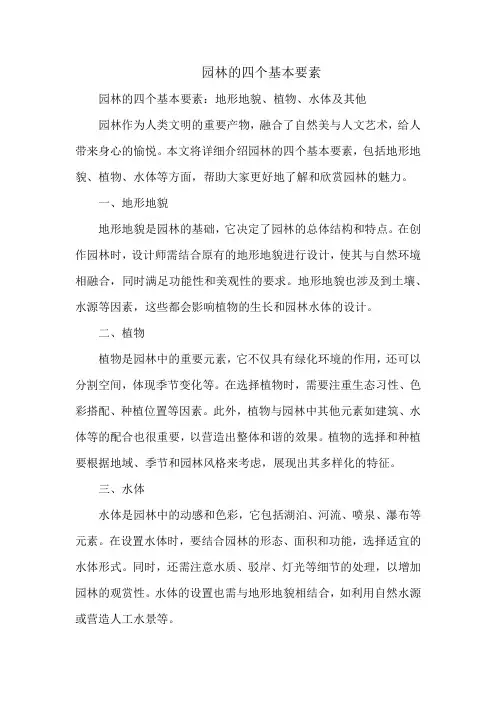

园林的四个基本要素
园林的四个基本要素园林的四个基本要素：地形地貌、植物、水体及其他园林作为人类文明的重要产物，融合了自然美与人文艺术，给人带来身心的愉悦。
本文将详细介绍园林的四个基本要素，包括地形地貌、植物、水体等方面，帮助大家更好地了解和欣赏园林的魅力。
一、地形地貌地形地貌是园林的基础，它决定了园林的总体结构和特点。
在创作园林时，设计师需结合原有的地形地貌进行设计，使其与自然环境相融合，同时满足功能性和美观性的要求。
地形地貌也涉及到土壤、水源等因素，这些都会影响植物的生长和园林水体的设计。
二、植物植物是园林中的重要元素，它不仅具有绿化环境的作用，还可以分割空间，体现季节变化等。
在选择植物时，需要注重生态习性、色彩搭配、种植位置等因素。
此外，植物与园林中其他元素如建筑、水体等的配合也很重要，以营造出整体和谐的效果。
植物的选择和种植要根据地域、季节和园林风格来考虑，展现出其多样化的特征。
三、水体水体是园林中的动感和色彩，它包括湖泊、河流、喷泉、瀑布等元素。
在设置水体时，要结合园林的形态、面积和功能，选择适宜的水体形式。
同时，还需注意水质、驳岸、灯光等细节的处理，以增加园林的观赏性。
水体的设置也需与地形地貌相结合，如利用自然水源或营造人工水景等。
四、其他要素除了以上三个要素外，园林还包含建筑、雕塑、照明等其他要素。
这些要素在园林中起到点缀和装饰的作用，为园林增添了人文气息。
在园林设计中，需要注重整体效果和细节处理，以确保园林能够达到预期效果。
建筑在园林中扮演着非常重要的角色，它不仅提供了休息和遮蔽的空间，而且增加了园林的历史文化内涵。
雕塑则是园林中的点睛之笔，通过精心的设置可以突显园林的主题和风格。
照明则是营造园林夜景的重要手段，通过合理的灯光布局可以营造出宁静、浪漫或热烈的氛围。
总之，园林的四个基本要素是地形地貌、植物、水体和其他要素。
这些要素相互关联、相互影响，共同构建了一个完整的园林。
通过对这些要素的了解和认识，我们可以更好地理解和欣赏园林的美学特征和内涵。
第章园林各组成要素的设计地形-V1
第章园林各组成要素的设计地形-V1正文：园林设计需要细致且周全的规划，将地形因素融入到设计之中，以保证园林的整体效果。
下面我们将“第章园林各组成要素的设计地形”重新整理，以便更好地理解园林设计的要点。
本文将就以下方面展开：一、宽阔开朗的场地设计。
宽阔开朗的场地设计是园林规划中的基本要素，具有良好的通透性，使人们在在园林内呼吸到新鲜空气，同时也有足够的空间进行活动。
因此，在设计园林场地时，应选平缓宽阔的地形，并在其上进行一定的修整、绿化、设施的设置，让场地更加饱满、美观。
二、自然地形的巧妙利用。
自然地形是园林设计的重要依托，不同的地形形态能够带来不同的视觉冲击，也能够为游客带来不同的体验感受。
因此，在园林设计时，应尽量利用自然地形，打造出独具特色的景观效果。
三、水景的设计要点。
水景是园林设计经常采用的景观形式，其既能起到装饰作用，又能带来清凉、舒适的氛围。
园林设计者在利用水景时，应注意水源的选择、水体的布局、水面的装饰等方面的设计。
四、花草树木的选配。
花草树木作为园林中的主要绿化元素，是打造园林美景的重要组成部分。
在选配时，应依据景观的特点来进行科学合理的搭配，让花草树木成为园林的亮点。
五、景观点的营造。
景观点是园林中具有独特观赏价值的景观要素，是吸引游客、增强游客体验的重要手段。
在园林中，应挑选合适的点位进行营造，打造出各具特色、独特魅力的景观点。
同时，应注重景观点与其他景点的协调配合，使整体园林效果更加优美。
综上所述，“第章园林各组成要素的设计地形”是园林设计中的重要方面。
在园林设计中，应注重对于地形特点的把握与利用，打造出美丽、实用且具有独特风格的园林空间。
园林要素表现技法——地形篇
坡级法
①首先定出坡度等级。
②即根据拟定的坡度值范围，用坡度公式α=(h／L)×100％， 算出临界平距L5％、L10％和L20％，划分出等高线平距范围。
③然后，用硬纸片做的标有临界平距的坡度尺或者用直尺去 量找相邻等高线问的所有临界平距位置，量找时，应尽量保 证坡度尺或直尺与两根相邻等高线相垂直，当遇到间曲线中 用虚线表示的等高距减半的等高线)时，临界平距要相应地减 半。
功能二：空间组织
用石景组织空间， 结合障景、对景、背景、框景、 夹景等手法灵活运用。 北京的圆明园局部、苏州拙政 园局部、承德的避暑山庄等灵 活运用石景将园子进行空间组 织，形成丰富多彩的景区。
功能三：点缀陪衬
从南到北的： 闽南园林、江南私家园林、北 方园林、都有大量使用。 小中见大。
功能四：驳岸、花台
名峰赏析
• 玉玲珑——为宋艮岳遗石， 上海豫园玉华堂前 • 高3.3米，玲珑剔透，亭亭 玉立，石呈青黝色， • 形似一支生长千年的灵芝。 • 此石有孔洞72个，
• 极富秀、润、透、漏之美， 孔多蜂巢，可呈现“百孔 淌泉、百孔冒烟”的奇观。
名峰赏析
• 冠云峰——位于 苏州留园内，高 6.5米，传为北宋 花石纲遗物，兼 有“瘦、透、漏、 皱”之美，是苏 州最大的观赏独 峰，以高居群峰 之冠，故名冠云 峰，意指此峰之 高峻。
【小试牛刀】 请把你的手握成拳头，将它看成是一个地 形区，画一幅等高线地形图将该地形区表示 出来。
.
(2) 坡级法
在地形图上，用坡度等级表示地形的陡缓和分布的方 法称作坡级法。
这种图式方法较直观，便于了解和分析地形，常用于 基地现状和坡度分析图中。坡度等级根据等高距的大小、 地形的复杂程度以及各种活动内容对坡度的要求进行划分。
园林景观设计(地形)
垂直形状与平坦地形的对比
平坦地形
性质
5.
具有多方向特性的地形。 在平面上，某点向都有方向的运动具有同等 的选择。
平坦地形可以让所有给点向各方向发展
在平坦地形上 适合布置具有 延伸性和多向 性的设计构筑 物和设计元素。
平坦地形极为 灵活、实用， 具有许多潜在 的观赏特性和 功能作用。
大规模散布的建筑、停车场和娱乐设施是最适合安置在平坦地形上
蓑状线表示的等高图
明暗与色彩表示法
明暗调（灰调）和色彩： 以不同的浓淡或色彩表 示高度的不同增值； 较淡的色调表示较高的 海拔，反之，则表示较 低的海拔； 当明暗色调层次渐进和 均匀时，整个海拔图的 外观最佳。
明暗与色彩表示法
可以用于“坡度分析图” 表达特殊园址地形结构 的手段。 以坡度斜坡为基准，深 色调代表较大的坡度， 浅色调代表较缓的斜坡； 它更好地帮助确定园址 不同部分的土地利用和 景观要素选点。
地形可以利用许多不同的方式创造和限制外部空间。 空间的形成方式： ① 对原基础平面进行挖方降低平面； ② 在原基础平面上添加泥土进行造型； ③ 增加凸面地形上的高度使空间完善； ④ 改变海拔高度构筑成平台或改变水平面。 影响因素：空间的底面范围；封闭斜坡的坡度；地平轮廓线
分隔空间
空间的底面区域：指空间的底部或基础平面，它可能是平坦的地面，或微起 伏的，呈现为边坡的一个部分。一个空间的底面范围越大，空间也越大。 坡面：斜坡的坡度与空间制约有紧密关系，斜坡越陡，空间的轮廓线越显著。 地平天际线：地形可视高度与天空之间的边缘。地平轮廓线和观察者的相对 位置、高度和距离，影响着空间的视野，以及可观察到的空间界限。
第三章园林表现技法2-山石水体地形
四奇于一身，相传这
块奇石还是宋末年花 石纲中的遗物。
江南园林“三大名石” ：上海豫园的玉玲珑、苏州原织造 府的瑞云峰、杭州花圃的绉云峰
绉云峰
玉玲珑 瑞云峰
言山石之美者，俱在透、漏、瘦三字。’此三峰者，可各占一字。 瑞云峰此通于彼，彼通于此，若有道路可行，‘透’也。玉玲珑四面有 眼，‘漏’也。绉云峰孤峙无倚，‘瘦’也 ——李渔
2．等深线法 在靠近岸线的水面中，依岸线的曲折作二 三根曲线，这种类似等高线的闭合眙线称 为等深线。通常形状不规则的水面用等深 线表示。
用三根曲线表示等深涂法 用水彩或墨水平涂表示水面的方法称平涂 法。用水彩平涂时，可将水面渲染成类似 等深线的效果。先用淡铅作等深线稿线， 等深线之间的间距应比等深线法大些，然 后再一层层地渲染，使离岸较远的水面颜 色较深。
(1)．线条法
1．线条法 用工具或徒手排列的平行线条表示水面的 方法称线条法。作图时，既可以将整个水 面全部用线条均匀地布满，也可以局部留 有空白，或者只局部画些线条。线条可采 用波纹线、水纹线、直线或曲线。组织良 好的曲线还能表现出水面的波动感。
线条法
水面的表示方法
(2)．等深线法
水池、花坛、喷泉
的立面图、透视图 画法
三 地形的表现方法
地形的平面表示主要采用图示和标注的方 法。等高线法是地形最基本的图示表示方 法，在此基础上可获得地形的其他直观表 示法。标注法则主要用来标注地形上某些 特殊点的高程。 (1)．等高线法
(2)．坡级法
(3)．分布法
1、等高线法
用均涂黑的方法表示水面
水的平面 表现实例
用添水中之景物的方法表现水面
(4)．添景物法
园林地形的表现方法
园林地形的表现方法园林地形是指园林中地面的形状和变化。
园林地形的表现方法多种多样，既有自然地形的利用，也有人工地形的塑造。
以下将介绍几种常见的园林地形表现方法。
一、平面构造平面构造是指园林地面的平面布置和形状。
在园林设计中，通过合理的平面构造可以营造出不同的景观效果。
常见的平面构造方法有直线构造、曲线构造和复合构造等。
直线构造是指通过直线来构造园林地面。
直线可以划分空间，营造出整齐、规整的效果，常用于庭院、广场等场所。
曲线构造则是通过曲线来构造园林地面，曲线可以赋予园林更多的动感和柔美，常用于花坛、小径等地方。
复合构造则是将直线和曲线结合起来，通过不同形状的线条来构造地面，使园林更加丰富多样。
二、高程变化高程变化是指园林地面的高低起伏。
通过合理的高程变化可以营造出丰富的视觉效果和空间层次感。
常见的高程变化方法有丘陵、台地和水景等。
丘陵是指地面呈现起伏的形态，可以通过土方和填方来创造。
丘陵可以形成起伏有致的景观，既能增加园林的立体感，又能提供观赏的点、线、面。
台地是指地面的一部分相对较高，可以用于设置建筑、花坛等。
水景是通过水的流动和积聚来营造出地面的高低起伏，如喷泉、瀑布等。
水景的存在不仅美化了园林，也增加了空气湿度，营造出清凉的氛围。
三、地面材料地面材料是指园林地面的材质和质感。
通过合理选择地面材料可以达到丰富的园林地形表现效果。
常见的地面材料有石材、木材和草坪等。
石材可以营造出坚固、稳重的效果，常用于广场、人行道等地方。
木材则可以营造出温馨、自然的效果，常用于花坛、亭台等地方。
草坪是一种绿色的地面材料，可以营造出宽阔、舒适的效果，常用于公园、庭院等地方。
不同的地面材料可以根据园林的风格和功能进行选择，使园林地形更加丰富多样。
园林地形的表现方法多种多样，包括平面构造、高程变化和地面材料等。
合理运用这些方法可以创造出丰富多样、富有艺术感的园林地形，使人们在其中得到身心的放松和愉悦。
园林地形的表现方法是园林设计中不可忽视的重要环节，只有通过恰当的地形表现方法，才能让园林更加吸引人、舒适宜人。
第五章 园林素材表现技法(山石、水体、地形)
等高线有如下几个特点：
• (1) 在同一条等高线上的所有的点，其高程都相等。 • (2) 由于等高线之间的垂直距离即等高距是个常数，
因此，等高线水平间距的大小就可以表示地形的倾斜度
大小，等高线越密，则地形倾斜度越大；反之，等高线 越疏，则地形倾斜度越小。当等高线水平距离相等时， 则表示该地形坡面倾斜角度相同。
中国四大奇石
天下第一奇石——灵璧石
太湖石
昆石
英石
灵璧石
“天下第一石” 安徽省灵璧县
“八音石”
瘦、透、漏、皱、伛、黑、声、丑、悬九美
太湖石
产于太湖 多为灰色，少见白色、黑色 “花石纲” “瘦、皱、漏、透”
昆石
江苏昆山 少见大材 按其形态特征命名为鸡骨峰、杨梅峰、胡桃峰、
• (3) 所有等高线总是各自闭合的。由于设计红线 范围或图框所限，在图纸上不一定每根等高线都能 闭合，但实际上它还是闭合的，只不过闭合处在红 线范围或图框之外。 • (4) 等高线一般不相交或重叠。只有在表示某一 悬挑物或一座固有桥梁时才可能出现相交的情况。 在某些垂直于水平面的峭壁、挡墙处，等高线才会 重合在一起。
山石画法 基本绘制方法： （1）根据山石的形状特点，用细实线绘出几何体形状。 （2）用细实线切割或累叠出山石的基本轮廓。 （3）根据不同山石材料的质地、纹理特征，用细实线 画出其石块面、纹理等细部特征。 （4）根据山石的形状特点、阴阳背向，依次描深各线 条，其中外轮廓线用粗实线，石块面、纹理线用细实线 绘制。
平立面中的石块通常只用线条勾勒、很少采用光 线、质感的表现方法，以免凌乱。
卵石：光滑 湖石：玲珑 黄石：有棱有角
用线条勾勒时，轮廓线要粗些，石块面、纹理可用 较细较浅的线条稍加勾绘，以体现石块的体积感。
第章园林各组成要素的设计地形(1)
第章园林各组成要素的设计地形(1)园林设计是一个系统工程，它包含了多个组成要素，其中地形的设计具有十分重要的意义。
如何巧妙地利用地形特点，合理地设计园林布局，是园林设计的一个难点。
下面我们将从四个方面来探讨第章园林各组成要素的设计地形。
一、地形对景观的影响地形是园林设计的基础，可变的地面形态创造出不同的景观效果。
采用起伏有致的地形，可以增强场地的层次感，且更具动感。
而利用平坦的地形，可以使园林布局更加通畅，起到延伸空间的作用。
此外，还可以针对不同的地貌特点，选用不同的植物进行植被配置，以达到最佳的景观效果。
二、地形对水系构成的影响在园林设计中，水系的形成往往与地形的起伏密切相关。
地形的起伏能够形成自然的水流路线，并为水系提供灵感。
同时，在朝向水体的方向布局景观，或在植被配置中加入沿水植被元素，能够增加水体的视觉冲击力，使其更加自然真实。
三、地形对立体结构的影响地形的设计在立体结构上发挥了关键作用，它所传达的高低错落和横平竖直的变化，为三维空间塑造出复杂、多样的几何体量。
例如通过不同的挖填方式，可以创造出各种不同形态的平台、坡道和雕塑等立体构造。
四、地形对休闲功能的影响如何充分利用地形特色，提高景区观赏性和游玩的趣味性成为一个设计师必须面临的问题。
合理设计的地形能够为游玩的活动提供更大的发挥空间，例如下坡骑车、翻山越岭等。
充分考虑地形元素不仅可以创造多种游玩的体验，更能使游玩的活动更加安全、自然。
综上所述，地形在园林设计和建设过程中所扮演的角色不容忽视。
只有充分利用地形的特点和特色，才能创造出更优秀、更符合使用者需求的园林空间。
园林各组成要素的设计(地形
• 下沉式地形设计应注意排水与实用功能
3.6
理水
• 3.6.1．水体的分类 • （l）、按水体的形式来分：有自然式水体和规则 式水体。自然式水体平面形状自然，因形就势，如河 流、湖泊、池沼、溪涧、飞瀑等；规则式水体平面多 为规则的几何形，多由人工开凿而成，如运河、水渠、 园池、水井、喷泉、壁泉等。 • （2）、按水体的状态来分：有动态水体和静态水 体，前者如：河流、溪涧、瀑布、喷泉等，后者如： 湖泊、池沼、潭、井等
三、各园林要素的设计 1 地形设计（竖向设计）
自然地形是大自然所赋予的最适形态， 它们是长期与大自然磨合的结果。适应它 们就是要与适应这种地形的自然力和条件 相和谐。 《园冶》：“高方欲就亭台、低凹可 开池沼”，就低挖池，就高堆山，使园林 绿地的地形符合自然山水规律，达到“虽 由人作，宛自天开”的境界。
• 常见园林水最简介 • （l）湖池 有天然和人工两种。园林中的湖池多就天 然水域略加修饰而成，或依地势就低凿水而成。湖池常 用作园林构图之中心，在我国古典园林中常在较小的水 池四周设以建筑，如颐和园中的谐趣园，苏州拙政园、 留园、上海的豫园等，这种布置手法，最宜组织园内对 景，产生面面入画，有“小中见大”之妙。湖池的布设 形状宜自然，池岸应有起有伏，高低错落。湖池面积过 大时，为克服单调，常把水面用岛、洲、堤、桥等分隔 成不同大小的水面，使水景丰富多姿，这些水利设施的 存在，客观上增加了水面的层次与景深，扩大了空间感。
3、不同地形的设计特点
3.1、平地 • 平地造景的特点 ：平地上规划的限制性最小 ；道路不
受地形的限制 ；平地无焦点 ；天穹是关键的景观要 素 ；场地缺少私密感 ；缺少第三维 ；平地易流于单 调 ；缺乏人的尺度等。
• 平地造景设计 • 平地规划项目主要有：建筑用地、集散广场、露天剧场、体 育运动场、停车场、花坛群、草坪等。 • 也可以在平地上进行挖湖堆山，平地是山地和水体的过渡。 • 平地可作为统一协调园林景观的要素 • 平地有利于营造植物景观 • 要注 土中 间石
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
影线坡级图
(3) 分布法
• 分布法是地形的另一种直观表示法，将整 个地形的高程划分成间距相等的几个等级， 并用单色加以渲染，各高度等级的色度随 着高程从低到高的变化也逐渐由浅变深。 地形分布图主要用于表示基地范围内地形 变化的程度、地形的分布和走向。
正确的逃生路线是：
A.①
B.②
C.③
D.④
【小试牛刀】 请把你的手握成拳头，将它看成是一个地
形区，画一幅等高线地形图将该地形区表示 出来。
.
(2) 坡级法
在地形图上，用坡度等级表示地形的陡缓和分布的方 法称作坡级法。
这种图式方法较直观，便于了解和分析地形，常用于 基地现状和坡度分析图中。坡度等级根据等高距的大小、 地形的复杂程度以及各种活动内容对坡度的要求进行划分。
瘦
透
江南四大名峰
• 冠云峰——苏州留园 • 玉玲珑——上海豫园 • 绉云峰——杭州曲院风荷 • 瑞云峰——苏州第十中学
名峰赏析
• 瑞云峰——现置苏州第 十中学，原苏州织造署 遗址。
• 由两块巨型太湖石叠置， 峰高5.12米,宽3.25米， 厚1.3米。上为嵌空石 峰，下是磐石底座，峰 座相配，宛若天成。
女娲补天
一、园林景观石的功能
• 景观石是不可缺少的造园要素，在园林中起 着十分重要的构景作用。园林置石组景不仅 有其独特的观赏价值，而且能陶冶情操，给 人们无穷的精神享受。
功能一：地形骨架
叠石筑山是园林中地形 营造的重要手段，园林 中常常以山或驳岸水池 为主景。
北京北海白塔山、上海 豫园、扬州个园、苏州 的环秀山庄等总体布局 都是以山为主。
地形剖面图
• 作地形剖面图先根据选定的比例结合地形 平面作出地形剖断线，然后绘出地形轮廓 线，并加以表现，便可得到较完整的地形 剖面图。下面着重介绍一下地形剖断线和 轮廓线的作法。
地形剖断线的作法
• ①在描图纸上按比例画出间距等于地形等 高距的平行线组；
• ②将其覆盖到地形平面图上，使平行线组 与剖切位置线相吻合；
地形轮廓线
土山平立面及剖面
下节课准备材料
内容：地形模型制作 通过模型制作，理解等高线地形图的绘制原理，
在此基础上掌握等高线地形图的判读这一基本技能。
准备材料： kt版(a3)、吹塑板或kt版（5mm*450*900)5张、u胶、
双面胶、砂纸、剪刀、美工刀、铅笔、签字笔
作业要求: 1、统一制作在A3kt板上； 2、分小组完成（4人一组）
青藏高 原
海平面
认识山体的不同部位
陡崖
悬崖
峡谷
地形的平面表现方法
地形的平面表示主要采用图示和标注的方法。等高线法 是地形最基本的图示表示方法，在此基础上可获得地形的 其他直观表示法。标注法则主要用来标注地形上某些特殊 点的高程。 • (1) 等高线法 • (2) 坡级法 • (3) 分布法 • (4) 高程标注法
第三章 园林要素表现技法
➢主要内容：介绍园林地形、植物、山石、水体、人物、 交通工具的常规绘制方法 。
➢教学目标：为绘制园林设计图、园林效果图等打下良 好基础 。
➢重要性：地形、植物、山石、水体、人物等都是园林 构成要素，是园林设计表现中最基本的元素。 加强徒 手练习有助于方案构思表达。
➢学习方法：本章强调徒手铅笔或钢笔绘画，学习本章 内容时应加强平时练习，多收集素材，多临摹优秀作品， 做到线条流畅、定型准确。
在江南私家园林中常有运用。
石
•景无石不秀 •水无石不清 •山无石不奇 •室无石不雅
二、用石分类
• 用石分类：
–湖石 –黄石 –剑石、笋石类 –英石类 –灵璧石 –宣石类 –其他 （木变石 、钟乳
石、上水石 等）
• 美学标准：
–一是造型与轮廓 –二是质感与色泽 –三是肌理与脉络 –四是尺度比例与体量。
所选位置有关，是个变值。 （地形等高线图上只有标注比例尺和等高距后才能解释地形） • 首曲线与计曲线：一般的地形图中只用两种等高线，一种是基本
等高线，称为首曲线，常用细实线表示；另一种是每隔4根首曲 线加粗一根并注上高程的等高线，称为计曲线。 • 间曲线：按二分之一固定等高距描绘的等高线。 用长虚线表示。 • 有时为了避免混淆，原地形等高线用虚线，设计等高线用实线。
地形
• 地形就是地表的外观。地形是园林中诸要素 的基底和依托，是构成整个园林景观的骨架。
“山”的崇拜. • 昆仑山—天帝在地上的都城.地上周穆王和仙人首领(西王
母)宴聚场所。 • 泰山—天地之间沟通的场所。 • “园冶”惟山林最胜,有曲有深,有峻而悬,有平而坦,自成天
然之趣,不烦人事之工。”
• 地形的利用及改造，将影响园林的形式、 空间构成和空间感受，也影响空间的审美 特性、植物分布、给排水和园林小气候等 因素。
功能二：空间组织
用石景组织空间， 结合障景、对景、背景、框景、 夹景等手法灵活运用。
北京的圆明园局部、苏州拙政 园局部、承德的避暑山庄等灵 活运用石景将园子进行空间组 织，形成丰富多彩的景区。
功能三：点缀陪衬
从南到北的： 闽南园林、江南私家园林、北 方园林、都有大量使用。 小中见大。
功能四：驳岸、花台
名峰赏析
• 冠云峰——位于 苏州留园内，高 6.5米，传为北宋 花石纲遗物，兼 有“瘦、透、漏、 皱”之美，是苏 州最大的观赏独 峰，以高居群峰 之冠，故名冠云 峰，意指此峰之 高峻。
黄石
材质:是一种带有橙黄色的细沙岩。 产地:产地很多，江南一带，以常熟虞山的自然景观最为著名。苏州、常 州、镇江等地皆有所产。
坡级法
①首先定出坡度等级。
②即根据拟定的坡度值范围，用坡度公式α=(h／L)×100％， 算出临界平距L5％、L10％和L20％，划分出等高线平距范围。 ③然后，用硬纸片做的标有临界平距的坡度尺或者用直尺去 量找相邻等高线问的所有临界平距位置，量找时，应尽量保 证坡度尺或直尺与两根相邻等高线相垂直，当遇到间曲线中 用虚线表示的等高距减半的等高线)时，临界平距要相应地减 半。
(1) 等高线法
等高线法是以某个参照水平面为依据， 用一系列等距离假想的水平面切割地形后 所获得的交线的水平正投影(标高投影)图表 示地形的方法。
地形等高线法示意
等高线法的几个术语
• 等高距：两相邻等高线切面（L）之间的垂直距离h. • 等高线平距：水平投影图中两相邻等高线之间的垂直距离，其与
• 远看，如饿狮捕食；谛 视正面，此通于彼，彼 通于此，曲折妍妙，涡 洞相套，褶皱相叠，透 漏玲珑。中有夜光故名 “瑞云峰”。
名峰赏析
• 玉玲珑——为宋艮岳遗石， 上海豫园玉华堂前
• 高3.3米，玲珑剔透，亭亭 玉立，石呈青黝色，
• 形似一支生长千年的灵芝。 • 此石有孔洞72个，
• 极富秀、润、透、漏之美， 孔多蜂巢，可呈现“百孔 淌泉、百孔冒烟”的奇观。
对于小型水体和大水体的小局部，以 及自然式布局的园林中水位稳定的水 体，常采用自然式山石驳岸。
利用山石作花台养殖牡丹、芍药和其 他观赏植物，并用花台来组织浏览路 线。
在坡度较陡的土山坡地常散置山石以 护坡。
在坡度更陡的山上往往开辟成自然式 的台地，在山的内侧所形成的垂直土 面多采用土石作挡土墙。
在规整的建筑范围中创造自然、疏密 的变化。
特点：常为墩形，形体顽夯、见棱见角，节理面近于垂直，雄浑沉实。 质地非常坚硬，要想敲开它最好沿着纹理进行。 应用：也是我国古典园林中常使用的一种山石，用作独立石峰，其形态不 如湖石，而作为叠山石时，则能产生较强烈的投影效果，所以在园林叠石 堆山造景中，黄石大多作为假山的堆叠材料。
小知识： 江南名园中黄石假山佳品：常熟燕园燕谷、上海豫园的大 假山、苏州耦园的假山、扬州个园的秋山
太子湾公园地形图
吹塑板
假山置石的表现方法
往古之时，四极废，九州裂，天不兼覆，地不周载， 火爁（lǎn）焱而不灭，水浩洋而不息，猛兽食颛民，鸷 鸟攫老弱。于是,女娲炼五色石以补苍天，断鳌足以立四 极，杀黑龙以济冀州，积芦灰以止淫水。苍天补，四极正； 淫水涸，冀州平；狡虫死，颛民生。
——《淮南子·览冥训》
南太湖石
北太湖石
太湖石的瘦、皱、漏、透
• 所谓”瘦“，指石体挺拔俊秀，线条明晰。 • 所谓“皱”，即指石体表面有凹凸，高低不平。 • 所谓“漏”，即指石体内部布满孔穴，孔孔相
套，密密麻麻。 • 所谓“透”，即指石体纹理纵横贯通，十分剔
透。 • 总之一句话，就是嶙峋，绚丽，玲珑剔透。 •
其他地区的太湖石色泽以灰色居多，虽不具有玲珑剔透的特点，但 它石体庞大，雄伟壮观，气势磅礴。造型有的象动物，有的象人千 姿百态，形象逼真。保定市易县就大量出产这种太湖石。
• ③用丁字尺和三角板作出等高线与剖切位 置线的交点
• ④再用光滑的曲线将这些点连接起来比例应与原地形平面图的比 例一致，垂直比例可根据地形情况适当调 整。当原地形平面图的比例过小、地形起 伏不明显时，可将垂直比例扩大5～20倍。 采用不同的垂直比例所作的地形剖面图的 起伏不同，且水平比例与垂直比例不一致 时，应在地形剖面图上同时标出这两种比 例。当地形剖面图需要缩放时，最好还要 分别加上图示比例尺。
山脊、山谷地形的表现
山
陡坡
缓坡
【例题】山脊、山谷的判读
下图三条等高线，高度值a>b>c，则4条虚线 所在地可能有河流 经过的是
流速最快的是
特殊地形的等高线特征
100
200
250 300
150
图1
图2
图3
【典型例题】
右图为一段等高线地
形图，实线为等高线，虚
线为泥石流路线，若此时
游客正好位于O点，则其
