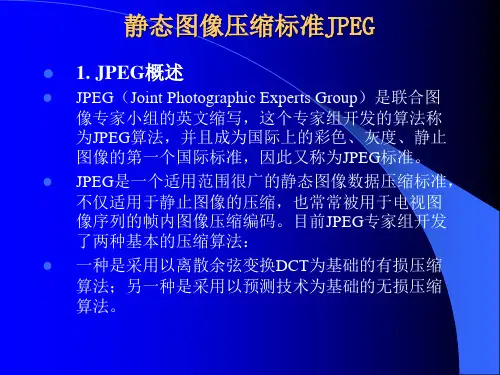

静态图象压缩标准JPEG
JPEG及JPEG2000剖析
图3 两维DCT变换方法
2.3 量化
为了达到压缩数据的目的，DCT系数需做量化。量化 是对经过FDCT变换后的频率系数进行量化，这是一个 多到一映射的过程。量化的目的是减小非0系数的幅度 以及增加0值系数的数目，将信号幅值由连续量变成离 散量,在一定的主观保真的前提下，丢掉那些对视觉效 果影响不大的信息。量化是图像质量下降的最主要原 因。 对于有损压缩算法，JPEG算法使用如图4所示的均匀 量化器进行量化，量化步距是量化表的元素，它由系 数所在的位置和每种颜色分量的色调值来确定。
注意：JPEG文件中量化表中的64个值是按z字形顺序排列的
量化的计算公式： 量化值(i,j)＝[T(i,j)／量化矩阵(i,j)] 在解码过程中，逆量化公式为： T(i,j)＝量化值(i,j)量化矩阵(i,j) 效果图
图5 经量化后，源图像（左）与IDCT运算后得到的图像 （右）会产生一定的失真，失真程度视量化等级而定。
（ 1 ） 使 用 正 向 离 散 余 弦 变 换 （ Forward Discrete Cosine （2）使用加权函数对DCT系数进行量化，这个加权函数对于 人的视觉系统是最佳的。
Transform，FDCT）把空间域表示的图变换成频率域表示的图。
（3）使用哈夫曼可变字长编码器对量化系数进行编码。
尺寸分类（符号1 ） 0 1 2 3 4 5 6 7 8 9 10 11
码长 2 3 3 3 3 3 4 5 6 7 8 9 00 010 011 100 101 110 1110 11110 111110 1111110 11111110 111111110
码字
亮度DC系数表
JPEG2000静态图像压缩标准
1
第一章 绪论
第一章
绪论
随着现代网络通讯和无线通讯技术的飞速发展，图像压缩技术已经得到了越 来越广泛的应用。与此同时，人们不断追求的高压缩比和尽可能小的图像信息失 真之间的矛盾也日益突出。感兴趣区域（ROI）编码处理方法为解决这一矛盾提 供了一种有效的途径，成为近年来图像处理领域的研究热点之一。 联合图像专家组 （JPEG） 为了更好地满足人们在图像压缩领域的各种应用需 求，于 2000 年 12 月推出了新一代 的静态图像压缩标准——JPEG2000（ ISO 15444）[1]。在制定 JPEG2000 图像压缩标准的过程中，联合图像专家组始终将 能否灵活有效地支持 ROI 编码处理作为衡量该标准的一个重要指标[2]，为实现 ROI 编码提供了一个良好的平台，从而推动着 ROI 编码研究不断丰富、完善， 应用更深入、广泛。
本人签名：
日期：
关于论文使用授权的说明
本人完全了解西安电子科技大学有关保留和使用学位论文的规定，即：学校 有权保留送交论文的复印件，允许查阅和借阅论文；学校可以公布论文的全部或 部分内容，可以允许采用影印、缩印或其它复制手段保存论文。 （保密的论文在 解密后遵守此规定）
本人签名： 导师签名：
日期： 日期：
摘要
感兴趣区域（ ROI ）图像编码处理，是联合图像专家组（ JPEG）新推出的 JPEG2000 静态图像压缩标准中提供的一种新特性。该编码处理方法可以将用户 感兴趣的图像区域（ROI）与背景区域区别开来，并实现对前者优先、优质的编 码操作。 本文主要研究基于 JPEG2000 图像标准的感兴趣区域图像编码的应用算法， 具体工作如下：
第五章 FOVEAL SHIFT 编码方法………..………..….…………...……………..33
静态图像压缩JPEG2000标准
4) JPEG2000能方便的实现对码流的随机存取与处理，保证位错误的鲁棒性。
5) JPEG2000支持所谓的感兴趣区域特性，你可以任意指定图像上你感兴趣区域的压缩质量，还可以选择指定的部份先解压缩，这样我们就可以很方便的突出图片中的重点进行浏览。
(3)JPEG2000图片的压缩
目前有很多公司、机构提供了JPEG2000的压缩工具及编解码器。主要有LuraWave SmartCompress Freeware for Windows、Elecard Wavelet Image Compressor等。其中以LuraTech的LuraWave SmartCompress 及相应编码器生成的LuraWave（lwf）格式最有名。
2. JPEG2000标准
随着多媒体应用领域的激增，传统JPEG压缩技术已无法满足人们对多媒体图像资料的要求。因此，更高压缩率以及更多新功能的新一代静态图像压缩技术 JPEG 2000 随之诞生。
JPEG2000标准同样由JPEG 组织负责制定。自1997年3月开始筹划，于2000年3月出台。其标准号为ISO 15444。
(1)JPEG标准的组成部分
JPEG标准包括基于DPCM（差分脉冲编码调制）的无损压缩编码，基于DCT（离散余弦变换）和Fuffman编码的有损压缩算法两个部分。前者不会产生失真，但压缩比很小；后一种算法进行图像压缩信息虽有损失，但压缩比可以很大，例如压缩20倍左右时，人眼基本上看不出失真。目前我们对JPEG标准的应用主要是步骤
JPEG算法操作可分成以下三个基本步骤：
1) 通过离散余弦变换（DCT）去除数据冗余。
2) 使用量化表对DCT系数进行量化，量化表是根据人类视觉系统和压缩图像类型的特点进行优化的量化系数矩阵。
静态JPEG图像压缩标准
基于DCT的顺序编码模式
缺省的量化方式
36
基于DCT的顺序编码模式
缺省的量化方式
37
基于DCT的顺序编码模式
DC系数和AC系数的编码方式
DCT变换后，能量集中在左上角。 由于两个相邻的8×8子块的DC系数相差很小，
采用DPCM对直流(DC)系数单独编码。 其它63个元素是交流(AC)系数，采用行程编码。 问题: 如何排列这63个系数？
数据压缩的分类
1、按照压缩内容 分为音频数据压缩、静态图像数据压缩、视频数据压
缩和其他数据文件压缩等四种类型。 2、按照压缩方式
分为对称压缩和非对称压缩两种类型。
3、按照压缩效果 分为有损压缩与无损压缩两种类型。普通数据文件，
一般采用无损压缩，对于冗余度较小的图像，需要采用 有损压缩。
4、按照算法思想
• JPEG压缩是有损压缩，它利用了人的视觉系统的特 性，使用量化和无损压缩编码相结合来去掉视觉的 冗余信息和数据本身的冗余信息。压缩编码大致分 成以下3个步骤：
1. 正向离散余弦变换(Forward Discrete Cosine Transform, FDCT) 把空间域表示的图像变换成频率域表示的图像。
处理数组 （数据压缩）
存放到数组 （seek、get）
原理
JPEG背景
JPEG(Joint Photographic Experts Group) 由 ISO和IEC两个组织机构联合组成的一个图像专家小 组 负责制定静态的数字图像数据 压缩编码标准
JPEG 标准 该专家组开发的算法称为JPEG算法 JPEG 已经成为国际上通用图像的标准
对于YUV图像: 对于ＹＵＶ采用不同的分辨率, 对每个不同分量的可以采用不同的量化参数和 熵编码表。
2023军队文职公开招聘笔试《艺术设计》备考真题库及答案

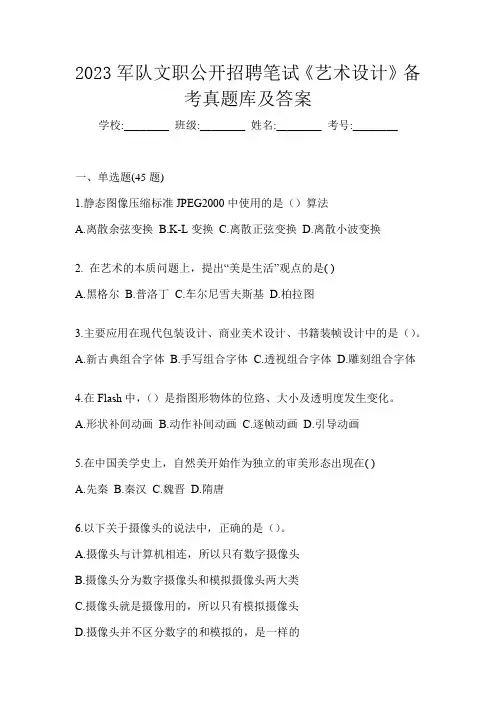

2023军队文职公开招聘笔试《艺术设计》备考真题库及答案学校:________ 班级:________ 姓名:________ 考号:________一、单选题(45题)1.静态图像压缩标准JPEG2000中使用的是（）算法A.离散余弦变换B.K-L变换C.离散正弦变换D.离散小波变换2. 在艺术的本质问题上，提出“美是生活”观点的是( )A.黑格尔B.普洛丁C.车尔尼雪夫斯基D.柏拉图3.主要应用在现代包装设计、商业美术设计、书籍装帧设计中的是（）。
A.新古典组合字体B.手写组合字体C.透视组合字体D.雕刻组合字体4.在Flash中，（）是指图形物体的位臵、大小及透明度发生变化。
A.形状补间动画B.动作补间动画C.逐帧动画D.引导动画5.在中国美学史上，自然美开始作为独立的审美形态出现在( )A.先秦B.秦汉C.魏晋D.隋唐6.以下关于摄像头的说法中，正确的是（）。
A.摄像头与计算机相连，所以只有数字摄像头B.摄像头分为数字摄像头和模拟摄像头两大类C.摄像头就是摄像用的，所以只有模拟摄像头D.摄像头并不区分数字的和模拟的，是一样的7.一幅256×256的图像，若灰度级数为16，则存储它所需的比特数是：（）A.256KB.512KC.1MD.2M8.（）被视为德国现代设计之父。
A.沃尔特·提格B.安迪·沃霍尔C.彼得·贝伦斯D.阿尔托9.西方园林是以法国为代表的欧洲园林，最早形成于公元前5世纪的（）A.古罗马B.古希腊C.古埃及D.文艺复兴时期10.在Authorware中，如果希望使用任意形状的响应区域来响应用户的操作，应使用（）响应类型。
A.按钮响应B.热对象响应C.目标区响应D.热区域响应11.在Authorware中，当用声音图标中的音乐做为背景音时，其执行方式需设为（）。
A.返回B.等待直到完成C.同时D.以上选项都不对12.功能是实用性产品设计的核心……用、经济、美观”的功能设计三原则。
jpeg压缩编码标准

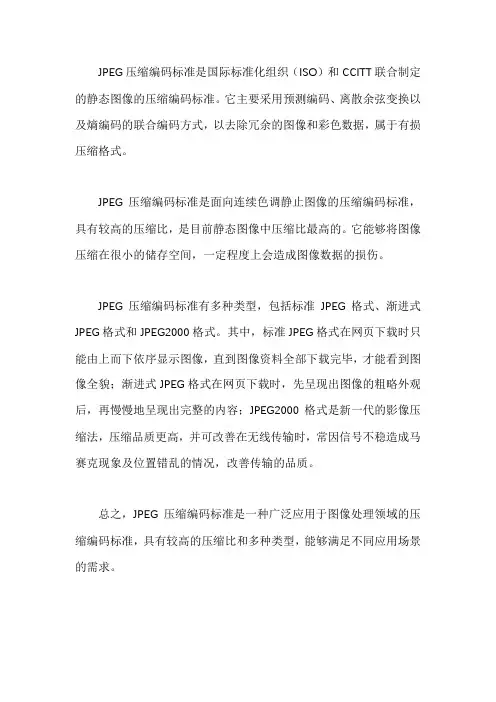

JPEG压缩编码标准是国际标准化组织（ISO）和CCITT联合制定的静态图像的压缩编码标准。
