斜井绞车型号与价格

绞车选型计算

十矿斜坡运输绞车选型计算一、说明：1.根据我矿实际情况,现所使用1.6米以下绞车型号一般为JD-11.4、JD-25、JD-40和JD-55四种。

2.根据提升能力一般提升矿车数量为：根据实际情况，我矿所使用载重工具一般为1吨矿车，车轮直径Φ300mm，轨距600mm，轴距550mm,外型尺寸2050×880×1150mm,重量638kg，则根据公式计算绳端荷重为：Q0=Q车+Q载可得各型号绞车绳端载重量二、相关参数：使用地点相关参数：使用地点：使用地点斜巷最大倾角（α）度，斜巷长度（L）m；绞车绳端载荷（矿车自身重量+载荷的质量）（G）kg；三、选型计算1、实际提升时最大静拉力Q j =n·G·g（sinα+f1cosα）+P·L·g（sinα+f2cosα）式中: n：串车的数量G：绳端载荷（矿车自身重量+载荷的质量），kgg ：重力加速度，9.8m/s 2 a ：斜巷最大倾角，f 1：提升容器在轨道上运行时的实测阻力系数，f 1=0.01~0.02； f 2：钢丝绳在运行中的实测阻力系数，f 2=0.15~0.2； P ：钢丝绳单位长度的质量，Kg/m ； L ：使用地点斜巷长度，m 。

2.选择斜井提升钢丝绳的型号为012(sin cos )(sin cos )bQ f P L f g m θθσθθρ+≥-+式中 P: 钢丝绳每米重量（kg/m ）；Q 0: 绳端荷重； Θ: 坡度；f 1: 提升容器运动的阻力系数：（f1=0.01－0.02）；f 2: 钢丝绳与底板和托辊间的摩擦系数：（f2=0.15－0.2）；b σ: 钢丝绳钢丝的公称抗拉强度；g: 重力加速度：g=9.8m/s 2 ； m: 钢丝绳的安全系数；ρ: 钢丝绳的密度；（注：我矿一般使用的是6×19的钢丝绳，其密度为9450kg/m3）L: 钢丝绳的倾斜长度；四、绞车选型验算： 1、绞车牵引力：F （绞车额定牵引力） > Q j （实际提升时的最大静力）经验算，绞车额定牵引力>，实际提升时最大静拉力，故可选用型号为的绞车。

绞车参数

砂石煤业副斜井绞车技术参数表
一、提升绞车用途、提人、提料。

提升绞车巷道长度一水平全长672米，二水平全长726米，井筒倾角β：19°提人满载30人，允许最大静张力135KN
二、钢丝绳：34NA T6V*19+FC-ZZ
三、天轮：游动：TD2500/1350
四、提升机：JK-3*2.2-31/1单绳缠绕式矿用提升机。

山西新富升机械器制造有限公司
五、电控TKDG-PK-GY01天津市瑞克来电气设备制造有限公司：采
用双PCC控制、变频调速最大提升速度2.87米/s
六、提升信号KXT25型矿用提升机信号由唐山智诚电气有限公司制
造。

七、防跑车装置ZDC30-2.0 XH-2420 由泰安科创矿山设备有限
公司制造
八、参数表：
矿井提升机
行星齿轮减速器
润滑站
液压站
BPG控制柜
LCG控制柜
变频调速三相异步电动机。

矿用绞车都有哪些型号

在一些专业的大型工程中常常会用到一些绞车设备，这种设备的用途十分广泛的，可以实现物料的运输以及提升，设备的大小以及功能的不同导致型号上有许多的划分。

矿用提升机以大小型号来划分，属于国标的有25种，另根据矿山井口条件，非标的型号要与客户协商好后才能实施。

国标的25种型号中，分为JTP-1.0m、JTP-1.2m、JTP-1.6m、JK-2.0m、JK-2.5m、JK-3.0m、JK-3.5m等共7种。

每种尺寸的绞车都有单筒、双筒的区别。

而单筒和双筒都各有两个型号，例如：JTP-1.6x1.2P、JTP-1.6x1.5P、2JTP-1.6x0.9P、2JTP-1.6x1.2P。

矿用提升绞车型号的具体意思以2JTP-1.6x0.9P为例，“2”指的是双滚筒，单筒不标注。

“J”是卷扬机类，“T”是矿用提升绞车，“P”是盘型制动器，“B”防爆型，非防爆型不标注。

“1.6”指的是滚筒直径，“0.9”指的是滚筒宽度，“P”指的是变频。

常用的JTP矿用提升绞车型号按大小和滚筒数以及防爆特性来排列分别有：非变频：JTP-1.2x1、JTP-1.2x1.2、JTP-1.6x1.2、JTP-1.6x1.5、2JTP-1.2x0.8、2JTP-1.2x1、2JTP-1.6x0.9、2JTP-1.6x1.2变频：JTP-1.2x1P、JTP-1.2x1.2P、JTP-1.6x1.2P、JTP-1.6x1.5P、2JTP-1.2x0.8P、2JTP-1.2x1P、2JTP-1.6x0.9P、2JTP-1.6x1.2P防爆：JTPB-1.2x1P、JTPB-1.2x1.2P、JTPB-1.6x1.2P、JTPB-1.6x1.5P 常用的JTP矿用提升绞车型号按大小和滚筒数以及防爆特性来排列分别有：非变频：JTP-1.2x1、JTP-1.2x1.2、JTP-1.6x1.2、JTP-1.6x1.5、2JTP-1.2x0.8、2JTP-1.2x1、2JTP-1.6x0.9、2JTP-1.6x1.2变频：JTP-1.2x1P、JTP-1.2x1.2P、JTP-1.6x1.2P、JTP-1.6x1.5P、2JTP-1.2x0.8P、2JTP-1.2x1P、2JTP-1.6x0.9P、2JTP-1.6x1.2P 防爆：JTPB-1.2x1P、JTPB-1.2x1.2P、JTPB-1.6x1.2P、JTPB-1.6x1.5P以上就是关于矿用绞车的型号信息了，希望给有需要的朋友一些参考，我们会继续给您分享与矿用绞车相关的信息。

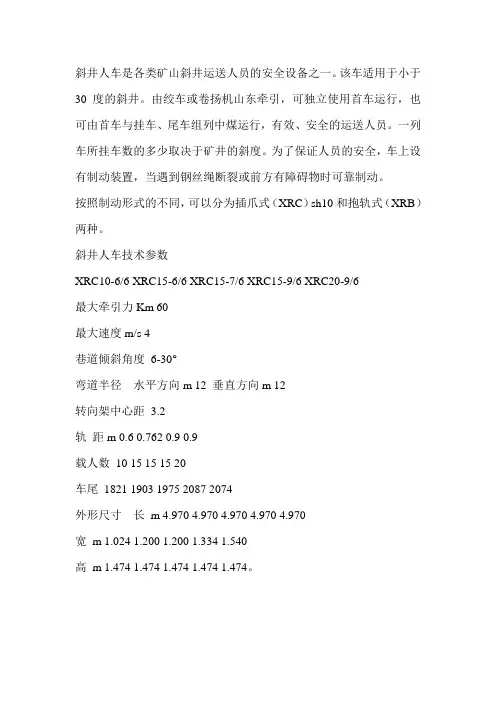

斜井人车参数

斜井人车是各类矿山斜井运送人员的安全设备之一。

该车适用于小于30度的斜井。

由绞车或卷扬机山东牵引，可独立使用首车运行，也可由首车与挂车、尾车组列中煤运行，有效、安全的运送人员。

一列车所挂车数的多少取决于矿井的斜度。

为了保证人员的安全，车上设有制动装置，当遇到钢丝绳断裂或前方有障碍物时可靠制动。

按照制动形式的不同，可以分为插爪式（XRC）sh10和抱轨式（XRB）两种。

斜井人车技术参数
XRC10-6/6 XRC15-6/6 XRC15-7/6 XRC15-9/6 XRC20-9/6
最大牵引力Km 60
最大速度m/s 4
巷道倾斜角度6-30°
弯道半径水平方向m 12 垂直方向m 12
转向架中心距3.2
轨距m 0.6 0.762 0.9 0.9
载人数10 15 15 15 20
车尾1821 1903 1975 2087 2074
外形尺寸长m 4.970 4.970 4.970 4.970 4.970
宽m 1.024 1.200 1.200 1.334 1.540
高m 1.474 1.474 1.474 1.474 1.474。

斜井提升系统选型资料

斜井提升系统选型一、主斜井主提升运输矸石选型计算如下：1)绞车型号为：2JK-3.5/18提升最大速度：V m=5.9m/s电机参数 1000kw 580r/min D=3.5m B=1.7m最大静张力170KN最大静张力差115KN2) 提升容器 8m3箕斗3)提升钢丝绳校核提升物料荷重Q=0.9V j V g=0.9*8*1600=11520kg提升钢丝绳终端载荷Q0 =Q+Q Z =11520+4164=15684Kg钢丝绳单位长度重量P S（Kg/m）P S = Q0（sinα+μ1 cosα）/[110δB /9.81m a—L（sinα+μ2cosα）] =15684（sin150 +0.01* cos150）/[110*1670/9.81*6.5—2100（sin150 +0.2cos150）]=2.18Kg/mδB—钢丝绳钢丝的抗拉极限强度，取1670N/mm2mα—钢丝绳安全系数，取6.5L—钢丝绳最大牵引长度，取2100mα—井筒倾角 150μ1—容器运行阻力系数，取0.01μ—钢丝绳运行时与托辊和底板的阻力系数，取0.2选择钢丝绳据P SB> P S查表选钢丝绳型号为6×7-28-1670P SB=2.75 Kg/m 钢丝破断拉力总和50169kg钢丝绳安全系数校核m= Q d/[ Q0（sinα+μ1 cosα）+ P SB L（sinα+μ2cosα）]=56169/[15684（sin150 +0.01cos 150）+2.37*2100*（sin150+0.2 cos 150）]=56169/6460=7.8>6.5 符合安全规程规定4)提升机强度校验：最大静张力差为：Fj= Q0（sinα+μ1 cosα）+ P SB L（sinα+μ2cosα）= 15684（sin150 +0.01 cos150）+2.75*2100*（sin150 +0.2 cos150）=6460kg <11500 kg提升机强度能够满足需要5)电机功率估算：P=K B* Fj*VmB/102ηc=1.2*6460*5.9/102*0.85=528KW <1000KW 符合要求式中：K B—电动机功率备用系数；K B=1.2Fj—提升机强度要求允许的钢丝绳最大静张力，NVmB—提升机最大速度，m/sηc—传动效率，一级减速ηc =0.92二级减速ηc=0.85二、主斜井副提升运输选型计算如下：（一）主斜井副提升运输喷浆料选型计算如下：1、绞车型号为：2JK-3.0/30提升最大速度：V m=3.7m/s电机参数400kw 720r/min D=3.0m B=1.5m最大静张力130KN最大静张力差80KN2、提升容器1.5t矿车自重：718Kg3、提升钢丝绳校核提升物料荷重Q=0.9V j V g=0.8*4*1.7*2100=11424kg提升钢丝绳终端载荷Q0 =Q+Q Z =11424+4*718=14296Kg钢丝绳单位长度重量P S（Kg/m）P S= Q0（sinα+μ1cosα）/[110δB/9.81m a—L（sinα+μ2cosα）] =14296（sin150+0.01cos150）/[110*1670/9.81*6.5-2100（sin150 +0.2 cos 150）]=3838/1932=1.99Kg/mδB—钢丝绳钢丝的抗拉极限强度，取1670N/mm2mα—钢丝绳安全系数，取6.5L—钢丝绳最大牵引长度，取2100mα—井筒倾角 150μ1—容器运行阻力系数，取0.01μ—钢丝绳运行时与托辊和底板的阻力系数，取0.2选择钢丝绳据P SB> P S查表选钢丝绳型号为6*7-26-1670P SB=2.37 Kg/m 钢丝破断拉力总和43233kg钢丝绳安全系数校核m= Q d/[ Q0（sinα+μ1 cosα）+ P SB L（sinα+μ2cosα）]=43233/[14296（sin150 +0.01 cos 150）+2.02*2100*（sin150+0.2 cos150）]=43233/5756=7.5>6.5 符合安全规程规定4、提升机强度校验：最大静张力差为：Fj= Q0（sinα+μ1 cosα）+ P SB L（sinα+μ2cosα）= 14296（sin150 +0.01 cos 150）+2.37*2100*（sin150 +0.2 cos150）=5756kg <8000 kg提升机强度能够满足需要5、电机功率估算：P=K B* Fj*VmB/102ηc=1.2*5756*3.7/102*0.85=295KW < 400KW符合要求。

JZ凿井绞车型号

JZ凿井绞车型号(型号、型号含义、技术参数)JZ凿井绞车型号(型号、型号含义、技术参数) 凿井绞车型号: JZ单筒凿井绞车型号： JZ-5/400、JZ-10/800 、JZ-10/600、 JZ-10/800、 JZ-16/800、JZ-16/1000、JZ-25/1300、JZ-40/1300、JZ-25/1600、JZ-40/1800 2JZ双筒凿井绞车型号： 2JZ-10/800 2JZ-16/1000 2JZ-16/1320 2JZ-25/1320凿井绞车主要用于煤矿、金属矿及非金属矿竖井井筒掘进时悬吊吊盘、水泵、水管、注浆管、风管等掘进设备。

亦可代替建筑绞车，用于地面建筑及搬运等作起重用。

凿井绞车型号含义：示例2JZ-10/800凿井绞车：2：双筒（不带表示单筒） J：是指绞车，Z：是指凿井，钢丝绳最大静张力为100kN ，卷筒容绳量800(m)注：双滚筒绞车容绳量：卷筒容绳量(m)X2凿井绞车型号:JZ单筒凿井绞车型号：JZ-5/400、JZ-10/800 、JZ-10/600、 JZ-10/800、 JZ-16/800、JZ-16/1000、JZ-25/1300、JZ-40/1300、JZ-25/1600、JZ-40/18002JZ双筒凿井绞车型号：2JZ-10/800 2JZ-16/1000 2JZ-16/1320 2JZ-25/1320表一：JZ单筒凿井绞车主要技术参数表表二：2JZ双筒凿井绞车主要技术参数表型号2JZ-10/800 2JZ-16/1000 2JZ-16/1320 2JZ-25/1320 钢丝绳最大静张力KN (包括下放的钢丝绳自重) 2×1002×1602×1602×250卷筒容绳量(m) 2×8002×10002×13202×1320第一层钢丝绳速度(m/s)快速0.075 0.075 0.075 0.075慢速0.038 0.038 0.038 0.038钢丝绳在卷筒上缠绕层数7 8 9 10钢丝绳直径(mm) ф32ф40ф40ф52卷筒参数(mm) 直径ф800ф1000ф1000ф1050宽度1250 1415 1500 1500 中心高度800 1050 1050 1300速比减速机快速75.86 76 76 77.94 慢速152.78 153 153 157.14总速比快速463.6 500 500 545.6 慢速933.65 1006.6 1006.6 1100电动机型号YZR250M2-8 YZR280M-8 YZR280M-8 YZR315S-8 功率(kW) 37 55 55 75转速(r/min) 720 725 725 727电压(V) 380 380 380 380外形尺寸(mm) 长度4300 5473 5473 6310 宽度3440 3590 3675 3840 高度1740 2240 2240 2500总重量（kg）（不包括钢丝绳及电器设备）13560 21072 22712 29700表三：缠绕式／摩擦式凿井绞车技术参数表型号钢丝绳钢绳速度 m/min容绳量(m) 配套电机外形尺寸主机重量不含电机电控(Kg)备注工作方式绳数(根) 拉力 (KN) 直径(mm) 快慢型号功率 (KW) 长*宽*高 (mm)JZ-5/400 缠绕式 150246 3 400 Y180L-8112375*1970*1340 3000电压380伏 JZ-10/800A 缠绕式 1 100 31 6 3 800 Y255M-8 22 3138*2695*1890 8068电压380伏 2JZ-10/800 缠绕式 2 100 32 6 3 800 YR250M-8 45 4984*3506*1890 15637电压380伏 JZ-16/800A 缠绕式1 160 40.5 6 3 800 YR225M2-8 30 3398*3350*2160 11936电压380伏 2JZ-16/800A 缠绕式 2160 40.5 6 3 800 JR 92-8 55 5620*3440*2200 21525电压380伏 JZM-25/800 摩擦式 1250 52 6 3 800 JR 92-8 55 6368*3102*2290 19652电压380伏 2JZM-25/800A 摩擦式 2 250 52 3 800 JR 92-675 6368*5612*2290 37000电压380伏 2JZM-25/1350摩擦式2 250 523 1350 JR 280S-6(75) 75 6730*5612*2470 38200电压380伏 JZM-40/1350 摩擦式1400 60.5 6 3 1350 JR280M-8(75)75 7660*3790*2850 37000电压380伏凿井绞车主要技术参数：型号 JZ-5/400 JZ-10/600 JZ-10/800 JZ-16/800 JZ16/1000 钢丝绳最大静张力（KN ） 50 100 100 160 160 卷筒容绳量（m ） 400 600 800 800 1000钢丝绳速度 6 6 6 6 6快速M/MIN 3 3 3 3 3慢速钢丝绳直径mm 23 31 31 40 40电机功率 11 22 22 30 37电压 380外形尺寸mm 2375*1970*1340 3037*2570*1770 3342*2906*1825 3358*3200*2240 3508*3200*2240重量kg 3140 6250 6500 11480 11700凿井绞车技术参数型号 JZ-5/400钢丝绳最大静张力(kN) 50卷筒容绳量(m) 400钢丝绳速度(m/min) 快速6 慢速3钢丝绳直径(mm) 23电动机功率 (KW) 11电压(V) 380外形尺寸(长宽高)(mm) 2375×1970×1340重量(kg) 3140型号 JZ-10/600 JZ-10/800钢丝绳最大静张力(kN) 100卷筒容绳量(m) 600/800钢丝绳速度(m/min) 快速6 慢速3钢丝绳直径(mm) 31电动机功率 (KW) 22电压(V) 380外形尺寸(长宽高)(mm) 3037×2570×1770/3342×2906×1825重量(kg) 6250/6500型号 JZ-16/800 JZ-16/1000钢丝绳最大静张力(kN) 160卷筒容绳量(m) 800/1000钢丝绳速度(m/min) 快速6 慢速3钢丝绳直径(mm) 40电动机功率 (KW) 30/36电压(V) 380外形尺寸(长宽高)(mm) 3358×3200×2240/3508×3200×2240重量(kg) 11480/11700。

JZ凿井绞车型号

JZ凿井绞车型号(型号、型号含义、技术参数)JZ凿井绞车型号(型号、型号含义、技术参数) 凿井绞车型号: JZ单筒凿井绞车型号： JZ-5/400、JZ-10/800 、JZ-10/600、 JZ-10/800、 JZ-16/800、JZ-16/1000、JZ-25/1300、JZ-40/1300、JZ-25/1600、JZ-40/1800 2JZ双筒凿井绞车型号： 2JZ-10/800 2JZ-16/1000 2JZ-16/1320 2JZ-25/1320凿井绞车主要用于煤矿、金属矿及非金属矿竖井井筒掘进时悬吊吊盘、水泵、水管、注浆管、风管等掘进设备。

亦可代替建筑绞车，用于地面建筑及搬运等作起重用。

凿井绞车型号含义：示例2JZ-10/800凿井绞车：2：双筒（不带表示单筒） J：是指绞车，Z：是指凿井，钢丝绳最大静张力为100kN ，卷筒容绳量800(m)注：双滚筒绞车容绳量：卷筒容绳量(m)X2凿井绞车型号:JZ单筒凿井绞车型号：JZ-5/400、JZ-10/800 、JZ-10/600、 JZ-10/800、 JZ-16/800、JZ-16/1000、JZ-25/1300、JZ-40/1300、JZ-25/1600、JZ-40/18002JZ 双筒凿井绞车型号：2JZ-10/800 2JZ-16/1000 2JZ-16/1320 2JZ-25/1320表一： JZ 单筒凿井绞车主要技术参数表型号JZ-10/800 JZ-16/1000 JZ-16/1320 JZ-16/1600 JZ-25/1320 JZ-25/1600 JZ-40/1800 钢丝绳最大静张力kN (包括下放的钢丝绳自重) 100 160 160 160 250 250 400 卷筒容绳量(m) 800 1000 1320 1600 1320 1600 1800 第一层钢丝绳速度(m/s) 快速0.075 0.075 0.075 0.075 0.075 0.075 0.075 慢速 0.038 0.038 0.038 0.038 0.038 0.038 0.038 钢丝绳在卷筒上缠绕层数 7 8 9 10 10 10 11 钢丝绳直径(mm)ф32 ф40 ф40 ф40 ф52 ф52 ф60 卷筒参数(mm) 直径ф800 ф1000 ф1000 ф1000 ф1050 ф1050 ф1250 宽度1250 1415 1500 1520 1500 1768 1758 中心高度800 1050 1050 1050 1300 1300 1595 速比减速机快速 65.63 75.86 75.86 75.86 75.86 75.86 77.49慢速126.19152.78 152.78 152.78 152.78 152.78 157.14总速比快速401.04 499.09 499.09 499.09 531.03 531.03 577.7慢速771.64 1005.12 1005.121005.121069.441069.441164.7电动机型号 Y225M-8 YZR250M2-8 YZR250M2-8 YZR250M2-8 YZR280S-8 YZR280S-8 YZR315M-10 功率(kW)2237 37 37 45 45 75 转速(r/min) 740 720 720 720 717 717 579 电压(V) 380 380 380 380 380 380 380 外形尺寸(mm) 长度3283 3650 3900 3920 3827 4062 4625 宽度2570 3200 3200 3200 3623 3623 4242 高度1770 2240 2240 2240 2500 2500 3166 总重量（kg ）（不包括钢丝绳及电器设备）7000126801350014400160351710027000表二：2JZ 双筒凿井绞车主要技术参数表型号2JZ-10/800 2JZ-16/1000 2JZ-16/1320 2JZ-25/1320 钢丝绳最大静张力KN (包括下放的钢丝绳自重) 2×1002×1602×1602×250卷筒容绳量(m) 2×8002×10002×13202×1320第一层钢丝绳速度(m/s)快速0.075 0.075 0.075 0.075慢速0.038 0.038 0.038 0.038钢丝绳在卷筒上缠绕层数7 8 9 10钢丝绳直径(mm) ф32 ф40 ф40 ф52卷筒参数(mm) 直径ф800 ф1000 ф1000 ф1050 宽度1250 1415 1500 1500 中心高度800 1050 1050 1300速比减速机快速75.86 76 76 77.94 慢速152.78 153 153 157.14总速比快速463.6 500 500 545.6 慢速933.65 1006.6 1006.6 1100电动机型号YZR250M2-8 YZR280M-8 YZR280M-8 YZR315S-8 功率(kW) 37 55 55 75转速(r/min) 720 725 725 727电压(V) 380 380 380 380外形尺寸(mm) 长度4300 5473 5473 6310 宽度3440 3590 3675 3840 高度1740 2240 2240 2500总重量（kg）（不包括钢丝绳及电器设备）13560 21072 22712 29700 表三：缠绕式／摩擦式凿井绞车技术参数表型号钢丝绳钢绳速度m/min容绳量(m)配套电机外形尺寸主机重量不含电机电控(Kg)备注工作方式绳数(根)拉力(KN)直径(mm)快慢型号功率(KW)长*宽*高(mm)JZ-5/400 缠绕式1 50 24 6 3 400 Y180L-8 11 2375*1970*1340 3000电压380伏JZ-10/800A 缠绕式1 100 31 6 3 800 Y255M-8 22 3138*2695*1890 8068电压380伏2JZ-10/800 缠绕式2 100 32 63 800 YR250M-8 45 4984*3506*1890 15637电压380伏JZ-16/800A 缠绕式1 160 40.5 6 3 800 YR225M2-8 30 3398*3350*2160 11936电压380伏2JZ-16/800A 缠绕式2 160 40.5 63 800 JR 92-8 55 5620*3440*2200 21525电压380伏JZM-25/800 摩擦式1 250 52 63 800 JR 92-8 55 6368*3102*2290 19652电压380伏2JZM-25/800A 摩擦式2 250 523 800 JR 92-6 75 6368*5612*2290 37000电压380伏2JZM-25/1350 摩擦式2 250 523 1350 JR 280S-6(75) 75 6730*5612*2470 38200电压380伏JZM-40/1350 摩擦式1 400 60.5 6 3 1350 JR280M-8(75) 75 7660*3790*2850 37000电压380伏凿井绞车主要技术参数：型号 JZ-5/400 JZ-10/600 JZ-10/800 JZ-16/800 JZ16/1000 钢丝绳最大静张力（KN） 50 100 100 160 160卷筒容绳量（m） 400 600 800 800 1000钢丝绳速度 6 6 6 6 6快速M/MIN 3 3 3 3 3慢速钢丝绳直径mm 23 31 31 40 40电机功率 11 22 22 30 37电压 380外形尺寸mm 2375*1970*1340 3037*2570*1770 3342*2906*1825 3358*3200*2240 3508*3200*2240重量kg 3140 6250 6500 11480 11700凿井绞车技术参数型号 JZ-5/400钢丝绳最大静张力(kN) 50卷筒容绳量(m) 400钢丝绳速度(m/min) 快速6 慢速3钢丝绳直径(mm) 23电动机功率 (KW) 11电压(V) 380外形尺寸(长宽高)(mm) 2375×1970×1340重量(kg) 3140型号 JZ-10/600 JZ-10/800钢丝绳最大静张力(kN) 100卷筒容绳量(m) 600/800钢丝绳速度(m/min) 快速6 慢速3钢丝绳直径(mm) 31电动机功率 (KW) 22电压(V) 380外形尺寸(长宽高)(mm) 3037×2570×1770/3342×2906×1825重量(kg) 6250/6500型号 JZ-16/800 JZ-16/1000钢丝绳最大静张力(kN) 160卷筒容绳量(m) 800/1000钢丝绳速度(m/min) 快速6 慢速3钢丝绳直径(mm) 40电动机功率 (KW) 30/36电压(V) 380外形尺寸(长宽高)(mm) 3358×3200×2240/3508×3200×2240重量(kg) 11480/11700。

斜井JTP1.2米盘刹卷扬机

在不同的矿井下使用的设备会有差异，在斜井作业中一般会采用JTP1.2米的卷扬机，由于滚筒直径在2米以下，也叫提升机，有单滚筒和双滚筒之分。

就设备的详细信息给您总结如下。

给您详细介绍一下斜井JTP1.2盘刹卷扬机的特点、用途及使用范围：
1、特点：产品具有技术先进，设计紧凑，外形美观，结构简单，操作、维修、安装方便，起动平稳等优点。

2、用途：主要用于煤矿、金属矿、非金属矿的倾斜巷道和竖井，用以提升煤炭、矿石、矸石；升降人员；下放材料、设备工具等。

该绞车采用的是绕线式电动机，不能防爆。

3、分类以及使用范围：
JTP1.2米矿用提升绞车，整体式（紧凑型）和分体式两种。

整体式：电机37、45千瓦电机，减速机ZQ850，滚筒直径0.8米，滚筒宽度0.6米，用于井下占地小，解决矿山井下地方小的难题，运输方便，安装简单。

矿山井下用紧凑型1米1.2米JTP矿用绞车更省地方。

①分体式：整体式：电机37、45千瓦电机，减速机ZQ650，ZQ750，滚筒直径0.8米，滚筒宽度0.6米，用于地面和井下。

JTP1.2米盘刹卷扬机的使用范围还是很广泛的，而且设备的性能也比较稳定，用户在选择设备的时候除了需要对比价格，在质量上也要更加关注。

1.2米变频提升绞车

在矿山企业中绞车的应用可以说是十分广泛了，不仅可以单独使用，也可作为起重、筑路和矿井提升等机械中的组成部件，该设备可以根据筒直径分为许多的规格，其中1.2米属于小型的绞车设备，来一起详细了解一下。

行业习惯称1米、1.2米和1.6米称为矿用提升绞车；中大型2米以上也就是2米、2.5米、3米、3.5米、4米、5米绞车称为矿用提升机，型号不同但是其结构一样，配套电控根据绞车的型号配备。

下面来具体了解一下设备的技术信息：1.2米提升机的滚筒的宽度是1200mm即1.2m；滚筒的直径也是1200mm，即1.2m；1个滚筒；JTP1.2卷扬机主轴装置上的卷筒采用16Mn 焊接结构,为便于下井可制成剖分结构,制动盘与卷筒用铰孔和普通螺栓把合。

主轴与卷筒采用强力切向键连接方式，切向键及主轴经过验算完够满足扭矩要求。

卷筒与轮毂连接的方式:卷筒与轮毂的连接为数量一半的精致配合螺栓,另-半数量为普通螺栓。

提升机主轴轴承座用螺栓分别固定在两个轴承梁上,轴承均采用双列向心球面轴承,具有寿命长,安装维护方便等优点。

基于plc技术的矿用1.2米变频绞车电控系统控制电路组成结构，要由5部分组成：高压主电路(包括高压换向器、电动机、启动柜、动力制动电源)、主控plc电路、提升行程检测与显示电路、提升速度检测、提升信号电路。

1.2米提升绞车所提升的高度，即长度一层不得大于230m，二层缠绕不得大于500m，三层现在要求不允许，有些矿区还是在使用三层790m；提升的速度2m/s；钢丝绳推荐用直径14分米的。

竖井、斜井坡度不同，提升重物也不同：一般情况提升下放人15kn，提升下放物是21kn。

由于1.2米提供设备的类型有很多，大家在选购设备的时候一定要问清楚相关的配置是不是符合企业的需求。

煤矿用调度绞车和调度绞车jd11.4价格

厂家:润联网
市场价格
225597.6元-319596和调度绞车jd-4参数
厂家:润联网
市场价格
201.6矿用绞车和jd25调度绞车价格
厂家:润联网
市场价格
60000199
煤矿用调jd系列调度绞车参数
JD-1.6调度绞车25KW调度绞车JD系列调度绞车均为隔爆型，供矿井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。JD系列绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便，起动平稳、操作灵活、制动可靠、噪音低等特点。JH系列回柱绞车系列均具有隔爆性能，主要用于矿井下回柱放顶，亦可作运料、移溜槽等辅助牵引工作。JH系列绞车均采用球面蜗轮副传动，具有结构紧凑、外型尺寸小，均能整机下井；绞车结构对称布置，呈长条形，底座呈雪撬状，故在井下自移平稳灵便；绞车重心低
厂家:润联网
市场价格
9840绞车和矿用绞车参数
JD系列调度矿用绞车均为隔爆型，供矿井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。JD系列绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便，起动平稳、操作灵活、制动可靠、噪音低等特点。JD-1调度矿用绞车主要技术参数型号:JD-1牵引力？:10绳速:m/s:0.43-1.03绳径:mm:12.5电动功率:kw:11.4外型尺寸:mm:1100*765*730机重:kg:550
厂家:润联网
市场价格
7800和jd-0.75调度绞车价格
产品概述：调度绞车为隔爆型，供矿井井下或地面装载调度编组矿车及在中间巷道托运矿车和其他辅助搬运之用。绞车采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。绞车通过操作工作闸和制动闸来实现绞车卷筒的正转和停转，从而实现对重物的牵引和停止两种工作状态。设计中绞车内部各转动部分均采用滚动轴承，运转灵活。绞车工作条件：1.环境温度－10～40℃2.环境相对湿度不超过95%（25℃）3.海拔高度在2000m以下。

JK2.5米矿用提升绞车

提升机，提升绞车是一种用于金属或者非金属的井上或井下提升以及下放任务的机械设备，市面上比较多的型号就是2.5米矿用提升绞车的设备，我们来结合如下的信息进一步认识一下。

JK2.5米提升机主要用于竖井和斜井提升、矿石、矸石以及升降人员等。

具体参数信息如下：①双滚筒提升机卷筒个数：2个；卷筒的宽度是：1500mm(1.5米)；卷筒的直径是：2500mm（2.5米）；双滚筒之中心距为1.59米。

②提升机钢丝绳直径：30mm；拉断力总和：621kn；提升速度：3.1m/s。

③竖井提升绞车的钢丝绳静张力：载人69kN；载物83kn；④双滚筒绞车钢丝绳静张力差：载人65kN；载物65kn；⑤矿用提升绞车提升高度或运输长度：1层缠绕不大于326m；2层缠绕不大于657m；3层缠绕不大于1026m；⑥提升机的电动机：功率计算值245kW；转速为735r/min；⑦矿用绞车的减速器：采用行星齿轮的NBD560型；速比31.5或24.7。

⑧双滚筒提升机重量（除电器部分）：49243kg；⑨绞车提升机外形尺寸（长x宽x高）：9008mmx3610mmx3100mm⑩2JK-2.5x1.5旋转部分变位质量除电机：15000kg。

JK矿井提升机整机结构采用：滚筒、减速器、电动机成一字型排列。

主要部件由：主轴装置、减速器、液压盘式制动器、液压站、深度指示装置、测速发电装置、机械离心限速装置、操纵台及电控设备组成。

提升机有交流拖动和直流拖动两种；交流拖动下的调速方式为：变频调速。

电气设备控制方式有：继电器控制和plc 控制，电压范围：380v—10kv。

现在一般都是采用的交流方式，直流的造价过高。

鹤壁市盛通矿山设备有限公司主导产品JTK、JTKB、JTP、JTPB矿用提升绞车及JK、JKB矿井提升机，以过硬的质量远销全国各大矿区，赢得广大用户的好评。

矿用调度绞车回柱绞车规格型号

调度绞车,矿用调度绞车调度绞车为隔爆型,供矿井井下或地面装载调度编组矿车及在中间巷道托运矿车和其他辅助搬运之用调度绞车采用行星齿轮传动,绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点;主要技术参数及型号：:调度绞车牵引力: 5 KN绳速m/s:绳径mm:容绳量m: 150电动功率kw: 3外型尺寸mm: 955540450机重kg: 220JD-1调度绞车,矿用调度绞车JD- 1调度绞车为隔爆型,供矿井井下或地面装载调度编组矿车及在中间巷道托运矿车和其他辅助搬运之用JD- 1调度绞车采用行星齿轮传动,绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点;主要技术参数及型号：:JD- 1调度绞车牵引力: 10 KN绳速m/s:绳径mm:容绳量m: 400电动功率kw:外型尺寸mm: 1100765730机重kg: 550调度绞车,矿用调度绞车绞车供矿井中上下山,中间巷道,采区运输调度编组矿车,冶金矿场等进行地面辅助物料搬运工作;绞车的电器设备具有防爆性能,可用于煤尘及瓦斯的矿井中;调度绞车主要性能产品型号外层钢丝绳最大静张力 /kn 16外层钢丝绳绳速 /m/s总减速比 35钢丝绳直径 /mm 16卷筒尺寸 /mm 318×400电动机型号 YBJ25-4功率 kw 25转速 r/min 1480电压v 660/380外形尺寸长×宽×高mm 1410×1200×1230绞车重量包括电机kg 1400调度绞车,矿用调度绞车绞车供矿井中上下山,中间巷道,采区运输调度编组矿车,冶金矿场等进行地面辅助物料搬运工作;绞车的电器设备具有防爆性能,可用于煤尘及瓦斯的矿井中;调度绞车主要性能产品型号外层钢丝绳最大静张力 /kn 25外层钢丝绳绳速 /m/s总减速比钢丝绳直径 /mm 20卷筒尺寸 /mm 450×560电动机型号 YBJ40-4功率 kw 40转速 r/min 1480JD-4调度绞车,矿用调度绞车JD-4绞车供矿井中上下山,中间巷道,采区运输调度编组矿车,冶金矿场等进行地面辅助物料搬运工作.绞车的电器设备具有防爆性能,可用于煤尘及瓦斯的矿井中;调度绞车主要性能产品型号 JD-4外层钢丝绳最大静张力 /kn 40外层钢丝绳绳速 /m/s总减速比钢丝绳直径 /mm 22卷筒尺寸 /mm 580×600电动机型号 YBk2-280M-6功率 kw 55转速 r/min 980电压v 660/380或660/1140外形尺寸长×宽×高mm 2500×1965×1425绞车重量包括电机kg 3800电压v 660/380外形尺寸长×宽×高mm 1805×1358×1480绞车重量包括电机kg 2755JH-5回柱绞车,矿用回柱绞车JH-5回柱绞车具有隔爆性能,主要用于矿井下回柱放顶,亦可作运料、移溜槽等辅助牵引工作;H-5回柱绞车彩用球面蜗轮副传动,结构紧凑、外形尺寸小,能整机下井,结构对称,呈长条形,底座呈雪撬状,在井下自移平稳灵便；重心低,底座刚性好,既可打顶柱,可安设地锚,安装方便、运转平稳、安全可靠;卷筒直径 mm 260 钢丝绳直径 mm宽度 mm 272 平均静张力 KN 50容绳量 m 80 平均绳速 m/s电动机型号结构绳 6×19功率 kW 公称抗拉强度 MPa 1550电压 v 380/660 传动比 i 157机器总重量 kg 648 外形尺寸 mm 1640×624×695JH-8回柱绞车,矿用8吨回柱绞车JH-8回柱绞车具有隔爆性能,主要用于矿井下回柱放顶,亦可作运料、移溜槽等辅助牵引工作;JH-8回柱绞车彩用球面蜗轮副传动,结构紧凑、外形尺寸小,能整机下井,结构对称,呈长条形,底座呈雪撬状,在井下自移平稳灵便；重心低,底座刚性好,既可打顶柱,可安设地锚,安装方便、运转平稳、安全可靠;卷筒直径 mm 300 钢丝绳直径 mm 17宽度 mm 240 平均静张力 KN 80容绳量 m 100 平均绳速 m/s电动机型号 YBK2-160L-6 结构绳 6×19功率 kW 11 公称抗拉强度 MPa 1550电压 v 380/660 传动比 i机器总重量 kg 650 外形尺寸 mm 1540×533×630JH-14回柱绞车,矿用14吨回柱绞车JH-14回柱绞车具有隔爆性能,主要用于矿井下回柱放顶,亦可作运料、移溜槽等辅助牵引工作;JH-8回柱绞车彩用球面蜗轮副传动,结构紧凑、外形尺寸小,能整机下井,结构对称,呈长条形,底座呈雪撬状,在井下自移平稳灵便；重心低,底座刚性好,既可打顶柱,可安设地锚,安装方便、运转平稳、安全可靠卷筒直径 mm 400 钢丝绳直径 mm宽度 mm 302 平均静张力 KN 140容绳量 m 130 平均绳速 m/s电动机型号 YBK2-225S-8 结构绳 6×19功率 kW 公称抗拉强度 MPa 1550电压 v 730 传动比 i 188机器总重量 kg 1415 外形尺寸 mm 2050×680×830JH-20回柱绞车,矿用20吨回柱绞车JH-20回柱绞车具有隔爆性能,用于矿井下回柱放顶,亦可作运料、移溜槽等辅助牵引工作;采用球面蜗轮副传动,具有结构紧凑、外形尺寸小,均能整机下井,绞车结构对称,呈长条形,底座呈雪撬状,在井下自移平稳灵便；绞车重心低,底座刚性好,可打顶柱,可安设地锚,安装方便、运转平稳、安全可靠;技术参数:卷筒直径 mm 440 钢丝绳直径 mm宽度 mm 400 平均静张力 KN 200容绳量 m 170 平均绳速 m/s电动机型号 YBK2-200l2-6 结构绳 6×19功率 kW 22 公称抗拉强度 MPa 1550电压 v 380/660 传动比 i 181机器总重量 kg 1710 外形尺寸 mm 1891×1026×908。

2.5米斜井绞车

目前，大多数中、小型矿井都会使用斜井绞车设备，其中2.5米的型号主要在倾角度小于25度的巷道中和采区运输巷等进行搬运工作，关于绞车设备的相关信息给您总结了一下。

2.5米斜井绞车具有投资少和基建快的优点，由挡车架、导绳轮、提升钢丝绳、天轮、移动压轮提升绞车、提升容器、阻车器，托滚机构成。

在选择适合型号的斜井绞车时用户还应该关注这些：
1、斜井是双车道还是单车道，双车道就要用双滚筒的，单车道就用单滚筒的。

2、斜井的长度和滚筒的容绳量相符与否。

3、是斜井还是竖井。

4、提升车数。

5、根据载重量合理选择筒直径。

选择绞车型号的时候，我们需要知道不同型号设备的具体功能，也要知道其中具体的使用方法，这些对于我们大家来说都格外重要，当你能够更好的去了解其中的情况，知道了相应的一些使用方式，确定相关的使用地点，以及在用的过程中一些功能，这些方面都有所了解，然后再作出选择。

针对绞车设备的型号很多，不同的型号上基本上都各具特点，正确的做好相应的了解，关注到具体的使用方法，然后才能够在实际的作业过程中发挥比较大的优势。

煤矿调度绞车型号

煤矿调度绞车型号
一、引言
煤矿调度绞车是煤矿生产中不可或缺的重要设备，其型号的选择关乎煤矿生产效率和安全。

本文将深入探讨煤矿调度绞车的主要型号及其特点，以期为煤矿行业提供参考。

二、型号一：XX绞车
XX绞车是一种常用的煤矿调度绞车型号，其主要特点包括： - 高效率：XX绞车具有快速启停和调度的特点，能够提高煤矿生产效率； - 高安全性：XX绞车采用多重安全保护装置，确保煤矿生产过程中的安全； - 多功能性：XX绞车可根据需要进行不同的调度操作，适应不同的工作环境。

三、型号二：YY绞车
YY绞车是另一种常见的煤矿调度绞车型号，其主要特点包括： - 节能环保：YY绞车采用高效节能的设计，减少能源消耗，符合现代煤矿的环保要求； - 高稳定性：YY绞车具有稳定的工作性能，能够保证长时间的连续工作； - 智能控制：YY绞车采用先进的智能控制技术，使调度操作更加灵活和方便。

四、型号三：ZZ绞车
ZZ绞车是一种新型的煤矿调度绞车型号，其主要特点包括： - 高度自动化：ZZ 绞车采用自动化控制系统，能够实现自动调度和监控； - 超高速度：ZZ绞车具有快速的运动速度，提高了煤矿生产效率； - 多重保护：ZZ绞车配备多重安全保护装置，保证煤矿生产过程中的安全。

五、结论
通过对不同型号的煤矿调度绞车进行比较分析，我们可以看出每种型号都有其独特的优势和特点。

在选择煤矿调度绞车型号时，煤矿企业应根据自身的实际需求和情况进行综合考虑，选择最适合的型号，以提高生产效率和保障生产安全。

希望本文对煤矿行业有所启发和帮助。

斜巷绞车选型设计计算书

斜巷绞车选型设计计算书一、相关参数：1、使用地点相关参数：使用地点：7240风巷使用地点斜巷最大倾角（α）10度，使用地点斜巷长度（L）100m；绞车绳端载荷（包括提升容器自身重量）（W）2000kg；2、选用绞车性能参数：绞车型号：JD-11.4KW；绞车额定牵引力（F）：10KN；绞车钢丝绳直径（φ）：12.5mm；绞车用钢丝绳每米重量（q）：0.5412Kg；绞车用钢丝绳最小总破断力（Q）：80.1KN。

二、选型计算1、实际提升时最大静拉力Pmax=Wg（sinα+f1cosα）+qLg（sinα+f2cosα）=2000*9.8*（sin10°+0.015cos10°）+0.5412*100*9.8（sin10°+0.5cos10°）=4046.3N＝4.0463KN式中W：绳端载荷（提升容器自身重量+载荷的质量），kgg：重力加速度，9.8m/S²α：斜井中产生最大拉力处的倾角（应根据斜井坡度图逐点计算后确定），ºf1：提升容器在轨道上运行时的实测阻力系数，采用0.015；f2：钢丝绳在运行中的实测阻力系数，采用0.5；q：钢丝绳单位长度的质量，Kg/m；L：使用地点斜巷长度，m。

2、钢丝绳安全系数K=Q（钢丝绳最小总破断力）/Pmax（实际提升时的最大静力）=80.1/4.0463=19.83、判断F（绞车额定牵引力）>Pmax（实际提升时的最大静力）K（钢丝绳安全系数）19.8> 6.5（提物时）4、判断结果所选用绞车JD-11.4KW符合出货、材料运输提升要求。

设计人：审核人：日期：斜巷绞车选型设计计算书一、相关参数：1、使用地点相关参数：使用地点：中三轨道上山使用地点斜巷最大倾角（α）15度，使用地点斜巷长度（L）200m；绞车绳端载荷（包括提升容器自身重量）（W）2000kg；2、选用绞车性能参数：绞车型号：JD-25KW；绞车额定牵引力（F）：18KN；绞车钢丝绳直径（φ）：15.5mm；绞车用钢丝绳每米重量（q）：0.84.57Kg；绞车用钢丝绳最小总破断力（Q）：125KN。

25kw绞车技术参数

焦家寨矿机电大型设备简介
一、35KV变电站
35KV变电站双回路电源来自轩煤供电公司，线路型号：LGJ-240 长度1.8km，两台主变型号：SZZ11-25000/35/6 并列运行，地面6KV 配电室高压开关柜共42面，供地面、井下所有负荷。

二、主通风机
我矿共装设三台主扇斜井1#主扇型号：FBCDNo28/2*450
外形尺寸（mm）（长×宽×高）：1438×1217×1255
卷筒直径（mm）：φ310
绞车质量（kg）（不含钢丝绳）：1450
电机型号：YBJ25-4
电机功率（kw）：25
电机转速（r/min）：1470
电机电压（V）：380/660或660/1140
外层钢丝绳最大静拉力（KN）:16
外层钢丝绳速度（m/s）：1.399
容绳量（m）：≥400
钢丝绳直径（mm）：φ16
附属电气设备：1、矿用隔爆型可逆真空电磁启动器（QBZ-80N）
2、隔爆型控制按钮（LA81-3）。

回柱绞车,调度绞车,凿井绞车,提升绞车,耙矿绞车

矿用绞车矿用绞车一般分为：回柱绞车，提升绞车，调度绞车，凿井绞车，耙矿绞车等。

回柱绞车回柱绞车又称慢速绞车，由于它的高度较低重量又轻，特别适用于薄煤层和急倾斜煤层采煤工作面，以及各种采煤工作面回收沉入底板或被矸石压埋的金属支柱。

随着机械化采煤程度的提高，它越来越多地被广泛用于机械化采煤工作面，作为安装、回收牵引各种设备和备件之用。

主要型号：JH-5，JH-8，JH-14，ZMXX011，JH-20等。

提升绞车提升绞车主要用于竖井和斜井提升煤炭、矿石、矸石以及升降人员、材料、工具和设备等。

主轴装置采用剖分式或整体式弹性结构卷筒，卷筒受力均匀，强度大，盘型制动器为油缸后置式，动作灵活，不油污制动盘，安全可靠具有液压延时二级制动性能，并可在井口自动接触；双筒提升机设有径向齿块式调绳离合器；传动部位可配置行星减速器或平行轴硬齿面减速器。

电气具有必须的各种电器保护和联锁装置，可选配PLC电控、变频调速电控。

根据要求提供动力制动。

调度绞车调度绞车是用于调度车辆的一种绞车，常用于井下采区、煤仓及装车站调度室、牵引矿车，也可用于其他辅助牵引作业。

工作条件：1.环境温度－10～40℃2.环境相对湿度不超过95%（25℃）3.海拔高度在2000m以下。

4.周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

绞车的工作机构为卷筒缠绕式，传动型式为行星齿轮传动。

以JD-2.5调度绞车为例，做一下说明：JD-2.5调度绞车参数或说明书：直径*宽度：620*580mm 容绳量：580(800)m钢丝绳：18.5mm平均绳速：1.16-1.46 m/s最大拉力：25KN总传动比：42.24配套电机功率40 KW转速：1480r/min型号：YBJ40-4电压外形尺寸：186*6076*1527主机重量：2815 kg凿井绞车凿井绞车主要用于煤矿、金属矿、非金属矿竖井的井筒掘进工程中悬吊吊盘、水泵、风筒，压缩空气筒、注浆管等掘进设备和紧张稳绳，也可作其它井下和地面起吊重物使用。

调度绞车选型计算

302采区调度绞车选型计算一、绞车的选型与计算绞车安装位置：副斜井底1、JD-1.6绞车参数：（1）已知参数：，巷道最大倾角α=24o，提升距离L c=70m。

提升初选JD-1.6调度绞车，绞车启动器器为QBZ-80N型，绞车负荷线均选用MY3*25+1*10矿用橡套电缆。

（2）矿车自重0.6T（0.6×2=1.2T），物料重量1T（1×2=2T），故取重量为3.2T。

（3）根据《JD-1.6调度绞车使用说明书》提供技术数据：卷筒直径Φ=310mm，容绳量L=400m，钢丝绳直径Φ=15.5mm，绞车牵引力F牵=16KN，最大绳速V max=1.399m/s，电动机型号YBJ-25，电动机功率P=25KW，电压U=660V，转速n=1465r/min。

2、JD-1.6调度绞车钢丝绳（根据运输距离及其它条件）选择6*19+FC型钢丝绳：其绳径为18.5mm，钢丝绳自重P k=1.235kg/m，钢丝绳破断拉力总和F破=215KN，公称抗拉强度P=1670Mpa。

3、效验钢丝绳安全系数（1）钢丝绳的最大静张力F max=[Q(sinα+f1cosα)+P k L c(sinα+f2cosα)]g/1000=[3200×(sin24o+0.015×cos24o)+1.235×70×(sin24o+0.25×cos24o)]×10/1000=[3200×(0.4067+0.015×0.9135)+1.235×70×(0.4067+0.25×0.9135)]×10/1000= [1345.288+54.902]×10/1000 =14KN 式中：Q —物料重量3.2T （吨） g —10m/s 2f 1—矿车运行阻力系数，滚动轴承取f 1=0.015 α—巷道最大倾角24oP k —钢丝绳自重1.235Kg/m L c —钢丝绳悬垂长度70mf 2—钢丝绳与绳轮摩擦系数0.25安全系数M=F 破÷F max =215÷14=15.4＞6.5符合《煤矿安全规程》第408条规定。

矿用提升绞车型号

矿用提升绞车型号引言矿用提升绞车是矿山、煤矿和其他工业场所中用于提升和运输物料的重要设备。

它承载着重要的作用，对于保障生产的正常进行至关重要。

在矿用提升绞车的选择过程中，了解不同型号及其特点是非常重要的。

本文将介绍几种常见的矿用提升绞车型号，以帮助读者更好地选择适合自己需求的设备。

一、单鼓式矿用提升绞车型号单鼓式矿用提升绞车是最常见、最简单的矿用提升绞车型号之一。

它由一个鼓筒、齿轮减速器和电动机组成。

其主要特点是结构简单、使用方便、运行稳定。

适用于对载荷要求较小的场景，如小型矿山和较小的提升高度。

单鼓式矿用提升绞车通常具有较小的负载能力，一般不适用于重载物料的提升。

二、双鼓式矿用提升绞车型号双鼓式矿用提升绞车相比于单鼓式绞车，具有更高的负载能力和提升速度。

它由两个平行排列的鼓筒、齿轮减速器和电动机组成。

双鼓式绞车适用于需要提升重载物料的场景，比如煤矿和大型矿山。

它的双鼓设计可以在保证稳定运行的同时提供更大的负载承载能力，提高工作效率。

三、多鼓式矿用提升绞车型号多鼓式矿用提升绞车是一种更高级的矿用提升绞车型号。

它具有更高的负载承载能力和更快的提升速度，广泛应用于大型矿山和煤矿。

多鼓式绞车通常由三个或更多的鼓筒、齿轮减速器和电动机组成。

它的设计使得同时提升多个物料成为可能，从而提高了生产效率。

然而，由于其复杂的结构和高要求的维护，多鼓式绞车通常价格较高，适用于对负载要求较高的特定场景。

四、液压式矿用提升绞车型号液压式矿用提升绞车是一种采用液压系统来驱动的绞车型号。

相比于传统的电动绞车，液压式绞车具有更高的起升力、更精确的操作和更大的起升高度。

它适用于大型矿山和需要提升重载物料的场景，如煤矿。

液压绞车由液压泵、液压缸和控制系统组成，具有较高的安全性和可靠性。

结论选择适合的矿用提升绞车型号对于工业生产的顺利进行至关重要。

在选择时，需要考虑到自身的需求和实际情况。

单鼓式绞车适用于小型场景和较小的负载要求，而双鼓式和多鼓式绞车适用于需要提升重载物料的场景。
