全自动电容电感测试仪的基本概述及工作原理
全自动电容电感测试仪的基本简介
湖北仪天成电力设备有限公司

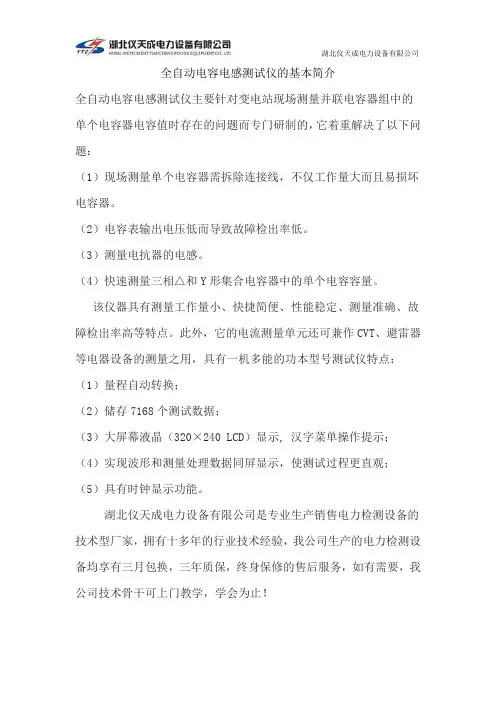

全自动电容电感测试仪的基本简介
全自动电容电感测试仪主要针对变电站现场测量并联电容器组中的单个电容器电容值时存在的问题而专门研制的，它着重解决了以下问题：
（1）现场测量单个电容器需拆除连接线，不仅工作量大而且易损坏电容器。
（2）电容表输出电压低而导致故障检出率低。
（3）测量电抗器的电感。
（4）快速测量三相△和Y形集合电容器中的单个电容容量。
该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。
此外，它的电流测量单元还可兼作CVT、避雷器等电器设备的测量之用，具有一机多能的功本型号测试仪特点：（1）量程自动转换；
（2）储存7168个测试数据；
（3）大屏幕液晶（320×240 LCD）显示, 汉字菜单操作提示；（4）实现波形和测量处理数据同屏显示，使测试过程更直观；（5）具有时钟显示功能。
湖北仪天成电力设备有限公司是专业生产销售电力检测设备的技术型厂家，拥有十多年的行业技术经验，我公司生产的电力检测设备均享有三月包换，三年质保，终身保修的售后服务，如有需要，我公司技术骨干可上门教学，学会为止！。

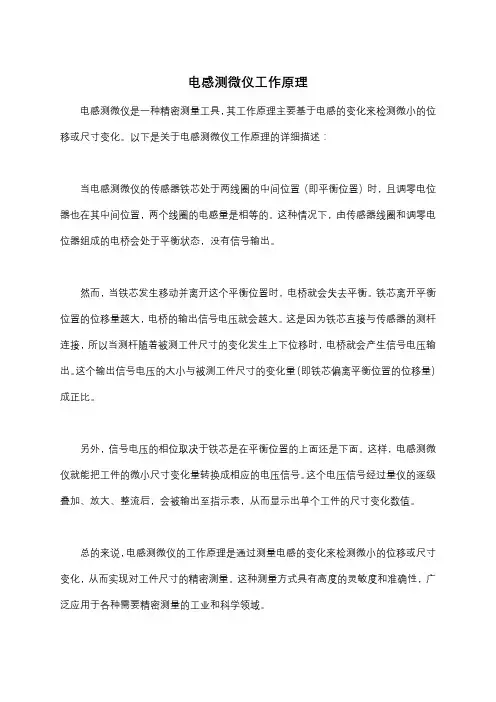

电感测微仪工作原理
电感测微仪工作原理
电感测微仪是一种精密测量工具，其工作原理主要基于电感的变化来检测微小的位移或尺寸变化。
以下是关于电感测微仪工作原理的详细描述：
当电感测微仪的传感器铁芯处于两线圈的中间位置（即平衡位置）时，且调零电位器也在其中间位置，两个线圈的电感量是相等的。
这种情况下，由传感器线圈和调零电位器组成的电桥会处于平衡状态，没有信号输出。
然而，当铁芯发生移动并离开这个平衡位置时，电桥就会失去平衡。
铁芯离开平衡位置的位移量越大，电桥的输出信号电压就会越大。
这是因为铁芯直接与传感器的测杆连接，所以当测杆随着被测工件尺寸的变化发生上下位移时，电桥就会产生信号电压输出。
这个输出信号电压的大小与被测工件尺寸的变化量（即铁芯偏离平衡位置的位移量）成正比。
另外，信号电压的相位取决于铁芯是在平衡位置的上面还是下面。
这样，电感测微仪就能把工件的微小尺寸变化量转换成相应的电压信号。
这个电压信号经过量仪的逐级叠加、放大、整流后，会被输出至指示表，从而显示出单个工件的尺寸变化数值。
总的来说，电感测微仪的工作原理是通过测量电感的变化来检测微小的位移或尺寸变化，从而实现对工件尺寸的精密测量。
这种测量方式具有高度的灵敏度和准确性，广泛应用于各种需要精密测量的工业和科学领域。

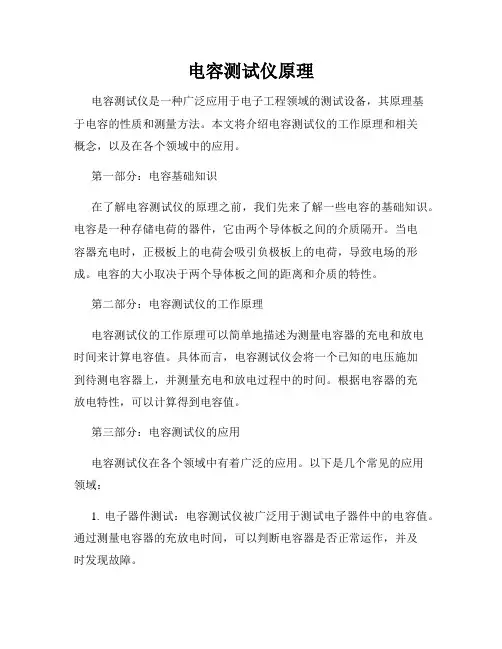

电容测试仪原理
电容测试仪原理电容测试仪是一种广泛应用于电子工程领域的测试设备，其原理基于电容的性质和测量方法。
本文将介绍电容测试仪的工作原理和相关概念，以及在各个领域中的应用。
第一部分：电容基础知识在了解电容测试仪的原理之前，我们先来了解一些电容的基础知识。
电容是一种存储电荷的器件，它由两个导体板之间的介质隔开。
当电容器充电时，正极板上的电荷会吸引负极板上的电荷，导致电场的形成。
电容的大小取决于两个导体板之间的距离和介质的特性。
第二部分：电容测试仪的工作原理电容测试仪的工作原理可以简单地描述为测量电容器的充电和放电时间来计算电容值。
具体而言，电容测试仪会将一个已知的电压施加到待测电容器上，并测量充电和放电过程中的时间。
根据电容器的充放电特性，可以计算得到电容值。
第三部分：电容测试仪的应用电容测试仪在各个领域中有着广泛的应用。
以下是几个常见的应用领域：1. 电子器件测试：电容测试仪被广泛用于测试电子器件中的电容值。
通过测量电容器的充放电时间，可以判断电容器是否正常运作，并及时发现故障。
2. 电路设计和优化：在电路设计和优化过程中，电容测试仪可以帮助工程师确定所使用的电容器的准确数值。
这对于确保电路的性能和稳定性非常重要。
3. 电力系统维护：电容测试仪可用于测试电力系统中的电容器，如电容式电流互感器和电容式电压互感器。
通过检测这些电容器的状态，可以及时发现并修复电力系统中的故障。
4. 电容器质量控制：在电容器的生产过程中，电容测试仪可以用于质量控制。
它可以快速测量大量电容器，检查其电容值是否符合规定的标准。
第四部分：总结电容测试仪是一种基于电容性质和测量方法的测试设备。
它通过测量电容器的充放电时间来计算电容值，从而实现对电容器的测量和检测。
电容测试仪在电子工程领域中有着广泛的应用，包括电子器件测试、电路设计和优化、电力系统维护以及电容器质量控制等。
它对于确保电子设备的正常运行和电力系统的稳定性非常重要。
本文介绍了电容测试仪的工作原理和应用领域，并提供了一些基础知识以帮助读者更好地理解电容测试的原理。
全自动电容电感测试仪的原理特征介绍
全自动电容电感测试仪的原理特征介绍概述全自动电容电感测试仪是一种专用测试仪器，用于测量电容器或电感器的电容值和电感值。
由于电容电感是电路设计中常用的电性能参数，因此该测试仪在电子领域得到了广泛应用。
本文将对全自动电容电感测试仪的原理及其特征进行介绍。
原理全自动电容电感测试仪的基本工作原理是使用交流信号源作为测试信号对电容和电感进行测试。
当测试信号源提供一个交流信号时，被测试的电容器或电感器就会对这个信号产生反应，这种反应可以用测试仪器来测量，并计算出电容值和电感值。
具体说，测试仪器会先将测试信号源与被测试器件连接，然后测量器会通过检测信号源和被测试器件之间的电压和电流来计算出该器件的电容和电感值。
特征全自动电容电感测试仪的特征在于其高精度、高速度和自动化能力。
以下是主要特征的介绍：1.高精度：测试仪器通常具有高精度的电路和多种计算算法来确保测试结果的精确性。
通常其精度可达到0.1%以上。
2.高速度：测试仪器可进行快速测试，其测试速度一般为每秒数百次以上，因此非常适合于大批量测试。
3.自动化能力：测试仪器能够自动化地完成测试过程，不需要手动调整。
例如，测试仪器可自动检测器件是否正确连接，是否存在故障等。
4.多功能：测试仪器不仅可测量电容、电感值，还可测量一些与电容和电感有关的其他性能参数，如品质因数、等效串联电阻等。
5.显示功能：测试仪器能够将测试数据以数字或图形的形式直接显示在屏幕上，使得结果更加直观。
6.全自动化：整个测量过程是全自动化的，无需人工干预，可以大大提高测试效率。
应用领域全自动电容电感测试仪广泛应用于电子元器件行业。
例如，它可以被用于测试电容器或电感器的电性能参数，以确保这些器件的质量和特性满足标准要求。
此外，全自动电容电感测试仪也用于电路板制造，电子组件制造等行业，这些行业需要进行大批量、高速度、高精度的电容电感测试。
结论通过本文的介绍，我们了解到全自动电容电感测试仪是一个高度精确、高度自动化的仪器，广泛应用于电子元器件和电路板制造等领域。
电容测量仪工作原理
电容测量仪工作原理电容测量仪是一种用于测量电容值的仪器。
它基于电容的基本原理，通过测量电容器的电荷量和电压来确定电容值。
电容测量仪主要由电源、电容器、电压计和计时器等组成。
电容是电路中的一种基本元件，它能够储存电荷并产生电场。
在电容测量仪中，我们通常使用一个已知电容值的电容器作为参照，通过比较待测电容器和参照电容器的电荷和电压，来确定待测电容器的电容值。
电容测量仪需要提供一个恒定的电流源，用于给待测电容器充电。
这个电流源通常是一个恒流源或者一个恒压源加上一个限流电阻。
电流源的作用是提供一个稳定的电流，使得待测电容器能够充电到一定的电压。
接下来，待测电容器会从电流源中吸收电荷，电荷的大小与电容器的电容值成正比。
在充电过程中，我们需要测量待测电容器上的电压。
为了避免测量过程中电荷的损失，我们通常使用一个高阻抗的电压计来测量电压。
电压计的内阻越高，测量的电压就越准确。
测量过程中，我们需要记录待测电容器充电到一定电压所需要的时间。
这个时间与电流源提供的电流和待测电容器的电容值成反比。
通过测量时间和电流大小，我们可以得到待测电容器的电容值。
在实际应用中，电容测量仪可以用于测量各种类型的电容器，包括固定电容器、变压电容器和电解电容器等。
它可以精确地测量电容值，帮助我们判断电容器的性能和质量。
电容测量仪通过测量电容器的电荷量和电压来确定电容值。
它基于电容的基本原理，利用恒定的电流源、高阻抗的电压计和计时器等组件，实现对电容值的精确测量。
电容测量仪在电子工程、物理实验和工业生产中具有广泛的应用。
通过准确测量电容值，我们可以更好地理解和利用电容器的特性。
电容电感测试仪原理
电容电感测试仪原理
电容电感测试仪是一种用于测量电路中的电容值和电感值的仪器。
其工作原理可以分为两个步骤：充电和放电。
在充电过程中，测试仪会通过电源将电流引入电路中。
当电流通过电容器时，电容器会逐渐充电，并且电压会随着时间的增加而增加。
而当电流通过电感器时，电感器会逐渐储存能量，形成磁场，并且电压会随着时间的增加而减少。
在放电过程中，测试仪会断开电源，并且通过测量电容器和电感器上的电压变化来计算电容值和电感值。
通过测量电容器上的电压变化，可以得到电容值的大小。
电容器在充电过程中电压的增加速率取决于电容值的大小。
因此，可以通过测量电容器上电压的变化速率来计算电容值。
通过测量电感器上的电压变化，可以得到电感值的大小。
电感器在放电过程中电压的变化速率取决于电感值的大小。
因此，可以通过测量电感器上电压的变化速率来计算电感值。
综上所述，电容电感测试仪通过测量电容器和电感器上的电压变化来计算电容值和电感值。
这种方法可以在实际电路中非常准确地测量电容和电感。
全自动电容电流测试仪测量原理
全自动电容电流测试仪测量原理
全自动电容电流测试仪测量原理
测试仪是从PT 开口三角侧来测量配网的电容电流的。
其测量原理如图2所示。
图2 测量原理图
在图2中，从PT开口三角注入一个异频的电流（非50Hz的交流电流，目的为了消除工频电压的干扰），这样在PT高压侧就感应出一个按变比减小的电流，此电流为零序电流，即其在三相的大小和方向相同，因此它在电源和负荷侧均不能流通，只能通过PT和对地电容形成回路，所以图2又可简化为图3。
图3 简化物理模型
根据图3的物理模型就可建立相应的数学模型，通过检测测量信号就可以测量出三相对地电容值3C0，再根据公式I=3ωC0 Uφ（Uφ为被测系统的相电压）计算出配网系统的电容电流。
电容电压特性测试仪原理介绍 测试仪工作原理
电容电压特性测试仪原理介绍测试仪工作原理电容电压（C—V）特性测试仪是测试频率为1MHz的数字式电容测试仪器。
专用于测量半导体器件PN结势垒在不同偏压下的电容量，也可测试其它电容。
仪器有较高的辨别率，电容量是四位读数，可辨别到0.001pF，偏置电压辨别率为0.01V，漏电流小辨别率为0.01A或0.1A（可选）。
该测试仪器性能稳定牢靠，功能齐全，精度高，操作简单，适用于元件生产厂家，科研部门，高等院校等单位。
2. 原理CV法利用PN结或肖特基势垒在反向偏压时的电容特性，可以获得材料中杂质浓度及其分布的信息，这类测量成为C—V测量技术。
这种测量可以供应材料横截面均匀性及纵向杂质浓度的分布信息。
构成半导体器件的基本结构的PN结具有电容效应（势垒电容），加正向偏压时，PN结势垒区变窄，势垒电容变大；加反向偏压时，PN结势垒区变宽，势垒电容变小。
该仪器接受电流电压测量方法，它用微处理器通过8 次电压测量来计算每次测量后要求的参数值。
用一个相敏检波器和模数转换器次序快速完成电压测量。
正交测量通过交换测量信号的相位来进行，而不是参考相位检测。
因而不需要精密的模拟相位转换成电压矩形波电路。
通过从同一个高频信号源形成测试信号和参考信号，来保证正确的相位关系。
由微处理器依据已知的频率和测试信号相位，用ROM 存储器内的程序和所存储的按键选择来掌控测量次序，以及存储在RAM 中的校准数据来计算被测元件数值。
摩擦系数测试仪的工作原理与维护摩擦系数是表征包装材料爽滑性的物理量，分为动摩擦系数、静摩擦系数两类，是包装材料一项紧要的检测指标。
摩擦系数的大小直接关系到包装过程能否顺当进行。
工作原理：将条摩擦系数测定仪状试验样品用夹样器夹住，同时用待测样包住滑块，然后将滑块安置在传感器的挂孔上，在确定的接触压力下，通过电机带动齿条使传感器移动，也就是使两试验表面相对移动。
传感器所测得的力信号经过集成器放大，送入记录器，同时分别记录动摩擦系数和静摩擦系数。
全自动电容电感测试仪
电力仪器仪表
