音响功放板测试项目技术方法
功放的主要技术指标测量方法
１．测量线路如图２，示波器用于监视波形失真之用，其他同图１。
２．测量过程。由音频信号发生器输出一个０．７７５Ｖ（０ｄＢ）的１０００Ｈｚ正弦信号，送入功放的“线路输入”口；或由音频信号发生器输出一个０．３５ｍＶ（－６７ｄＢ）的１０００Ｈｚ正弦信号，送入功放的“话筒”口。缓慢开大功放的相应音量旋钮，观察示波器的输出波形刚好不失真时，停止调节音量钮。由输出电压表上可得知Ｕｏ数据。再用公式Ｐ＝Ｕ２ｏ／ＲＬ求出额定输出功率Ｐ。若Ｐ值大于或等于说明书上的Ｐ值，则说明符合要求。当然，在此基础上，将功放的音量钮开至最大，还可以增大输出功率，那就是最大输出功率了。
２．测量过程。按照额定输出功率的测量方法，从功放的输入端分别送２０Ｈｚ、１００Ｈｚ、１０００Ｈｚ、５０００Ｈｚ、１００００Ｈｚ、１５０００Ｈｚ等不同频率的正弦信号，将功放逐次调到额定输出功率值，并调节失真度仪分别测出各个频点的失真度系数。一般以１０００Ｈｚ的失真度系数为基准，与其他频点的数据相比较。差别大，说明功放在整个音频段内的失真度不均衡。差别小，说明功放在整个音频段内的失真度比较平衡。
功放的主要技术指标有三个：频率特性、额定输出功率、失真度。本文从量化的角度出发，提供上述三个技术指标的测量方法。
一、测量前的准备工作
１．配备必要的仪器仪表。主要有：ＸＤ２音频信号发生器一台；ＤＡ－１６型音频毫伏表两块；ＳＢ－１０普通示波器一台；ＢＳ－１型失真度测量仪一台。
２．功放的输出端子不接音箱，改接假负载电阻Ｒｆ。电阻的阻值与功放的输出阻抗Ｚ相同，电阻的功率应大于或等于功放额定输出功率（从说明书上查）的３倍以上。对于输出端子标注电压的功放，其相应端子的输出阻抗可由Ｚ＝Ｕ２ｏ／Ｐｏ求出。Ｕｏ是输出电压（Ｖ），Ｐｏ是额定输出功率（Ｗ），Ｚ是阻抗（Ω）。
功放失真度测试方法
功放失真度测试方法
功放失真度的测试方法有多种，以下是一种常见的方法：
1. 将测量功放接入大功率稳压电源的输出端，并调节输出电压稳定在220V。
如果功放输入电压有特殊要求，需调节到所需电压。
这是测量出准确参数的基础，必须严格执行。
2. 将大功率无感线性负载电阻接入功放功率输出端。
根据所需测量参数选择标准4欧或者8欧线性负载。
连接线材直径与长度，尽可能选择直径大长度短的连接线材，而且尽可能降低连接位置的阻值，有助于提高测量数值的准确性。
3. 对于失真的测量，最常见的技术指标有总谐波失真加噪声（Total Harmonic Distortion＋Noise，简称THD＋N）和互调失真（Intermodulation Distortion，简称IMD）。
按照主观听感的规律，给
各个谐波赋予不同的权重，然后进行累加，得到总谐波失真的数据。
也就
是利用权重做补偿，使所测数据可以反映出失真的主观听感。
这些步骤完成后，您就可以获得功放的失真度数据了。
请注意，这只是一个基础的测试方法，实际的测试可能因设备和具体需求而有所不同。
如果需要更准确的结果，建议咨询专业人员或使用专业的测量设备。

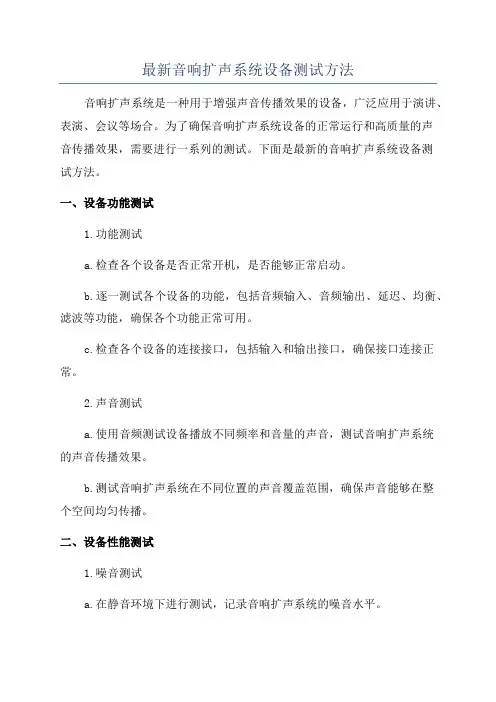

最新音响扩声系统设备测试方法
最新音响扩声系统设备测试方法音响扩声系统是一种用于增强声音传播效果的设备，广泛应用于演讲、表演、会议等场合。
为了确保音响扩声系统设备的正常运行和高质量的声音传播效果，需要进行一系列的测试。
下面是最新的音响扩声系统设备测试方法。
一、设备功能测试1.功能测试a.检查各个设备是否正常开机，是否能够正常启动。
b.逐一测试各个设备的功能，包括音频输入、音频输出、延迟、均衡、滤波等功能，确保各个功能正常可用。
c.检查各个设备的连接接口，包括输入和输出接口，确保接口连接正常。
2.声音测试a.使用音频测试设备播放不同频率和音量的声音，测试音响扩声系统的声音传播效果。
b.测试音响扩声系统在不同位置的声音覆盖范围，确保声音能够在整个空间均匀传播。
二、设备性能测试1.噪音测试a.在静音环境下进行测试，记录音响扩声系统的噪音水平。
b.在不同工作状态下测试音响扩声系统的噪音水平，包括开机、工作、关机等状态。
2.频响测试a.使用频响测试设备对音响扩声系统进行频响测试，记录不同频率下的声音响应情况。
b.分析测试数据，检查音响扩声系统是否存在频率响应不均匀或失真等问题。
3.功率测试a.使用功率测试设备对音响扩声系统的功率进行测试，包括输入功率和输出功率。
b.检查测试结果与设备规格参数是否相符，确保设备的功率输出正常。
4.信噪比测试a.使用信噪比测试仪对音响扩声系统进行信噪比测试，检查系统传输信号与噪音之比。
b.检查测试结果是否符合设备规格参数，确保音响扩声系统的信噪比在合理范围内。
三、系统一致性测试1.系统连接测试a.检查音响扩声系统设备的连接线路是否完好，避免接口松动等问题导致设备连接不稳定。
b.测试音响扩声系统各个设备之间的接口连接是否正常，包括输入设备、输出设备、控制设备等。
2.系统兼容性测试a.将音响扩声系统设备与其他设备进行连接测试，确保设备之间的兼容性。
b.测试设备之间的信号传输是否稳定，避免信号丢失或失真等问题。
音响放大器主要技术指标及测试方法
1.额定功率
音响放大器输出失真度小于某一数值(如<5%)时的最大功率称为 额定功率。其表达式为
Po Vo2 RL
式中，RL 为额定负载阻抗；Vo(有效值)为 RL 两端的最大不失真 电压。Vo 常用来选定电源电压 VCC
Vcc 2 2Vo
测量 Po 的条件如下： 信号发生器的输出信号(音响放大器的输入信号)的频率 fi=1kHz， 电压 Vi=5mV，音调控制器的两个电位器 RP1、RP2 置于中间位置， 音量控制电位器置于最大值，用双踪示波器观测 vi 及 vo 的波形，失 真度测量仪监测 vo 的波形失真。 注意 在最大输出电压测量完成后应迅速减小 Vi，否则会因测
整机电路图
R12 75k R11 C12 10k 1F 话筒
＋
＋9V 2 10k
＋
－ A1
4 11
1
＋
C13 10F
＋
C14 10F 电子混响器
C11
3 ＋ 10k
10F
1 LM324 4
RP11 10k
R31 47k R22 30k
＋
RP31 470k
R32 47k C32 0.01F ＋9V C42 ＋9V 9 － A3 11 4 C35 10F
3.频率响应
放大器的电压增益相对于中音频 fo(1kHz)的电压增益下降 3dB 时对应低音频截止频率 fL 和高音频截止频率 fH，称 fL ~ fH 为放大器的频率响应。 测量条件同上，调节 RP3 使输出电压约为最大输出电压的 50%。 测量步骤是： 音响放大器的输入端接 vi (等于 5mV)，RP1 和 RP2 置于最左 端，使信号发生器的输出频率 fi 从 20Hz 至 50kHz 变化(保持 vi=5mV 不变)，测出负载电阻 RL 上对应的输出电压 Vo，用半对 数坐标纸绘出频率响应曲线，并在曲线上标注 fL 与 fH 值。
音响放大器主要技术指标及测试方法
音响放大器主要技术指标及测试方法1.额定功率音响放大器输出失真度小于某一数值(如<5%)时的最大功率称为额定功率。
其表达式为式中，R L 为额定负载阻抗；V o(有效值)为R L 两端的最大不失真电压。
V o 常用来选定电源电压V CC测量P o 的条件如下：信号发生器的输出信号(音响放大器的输入信号)的频率fi=1kHz ，电压Vi=5mV ，音调控制器的两个电位器RP1、RP2置于中间位置，音量控制电位器置于最大值，用双踪示波器观测v i 及v o 的波形，失真度测量仪监测v o 的波形失真。
注意 在最大输出电压测量完成后应迅速减小V i ，否则会因测量时间太久而损坏功率放大器。
测量P o 的步骤是：功率放大器的输出端接额定负载电阻R L(代替扬声器)，逐渐增大输入电压V i ，直到v o 的波形刚好不出现削波失真(或<3%)，此时对应的输出电压为最大输出电压，由式(3-7-22)即可算出额定功率P o 。
2.音调控制特性输入信号v i (=100mV)从音调控制级输入端的耦合电容加入，输出信号v 0从输出端的耦合电容引出。
先测1kHz 处的电压L2oo R V P =occ 22V V ≥增益A v0(A v0=0dB)，再分别测低频特性和高频特性。
同样，测高频特性是将RP2的滑臂分别置于最左端和最右端，频率从1kHz至50kHz变化，记下对应的电压增益。
最后绘制音调控制特性曲线，并标注与f L1、fx、f L2、f0(1kHz)、f H1、f H x、f H2等频率对应的电压增益。
3.频率响应放大器的电压增益相对于中音频f o(1kHz)的电压增益下降3dB时对应低音频截止频率f L和高音频截止频率f H，称f L ~ f H 为放大器的频率响应。
测量条件同上，调节RP3使输出电压约为最大输出电压的50%。
测量步骤是：音响放大器的输入端接v i (等于5mV)，RP1和RP2置于最左端，使信号发生器的输出频率f i从20Hz至50kHz变化(保持v i=5mV不变)，测出负载电阻RL上对应的输出电压V o，用半对数坐标纸绘出频率响应曲线，并在曲线上标注f L与f H值。
功放机指标测试方法讲解
文件名称：功放机电性能测试方法指引文件编号：TPPEAV201105090001版本号：A0版受控状态: 是□否□拟制：批准：日期：注:1.目的——使QC岗位所有人员能按标准进行岗位操作，以便满足岗位能力要求；——使各岗位QC操作方法统一，避免操作方法不规范导致失误。
2.适用范围——使用于本厂所有质量管理人员及在岗QC。
功放机电性能测试方法指引一、各声道额定输出功率测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器失真测试仪2.测试条件：~220V电压8Ω负载1KHz/500mv正弦波信号各仪器按要求连接好。
3.测试步骤：（以主声道为例，其它声道测试方法同）a.将主音量逐步加大，看示波器上的波形有0.7%失真为宜，然后读出双针毫伏表各指针此时所得到的伏度数；（要求主高音、低音、平衡居中）b.此时双针毫伏表上各指针所得到的伏度数即为主声道额定输出伏度（毫伏表上有两个读数具体到主左、右声道时可根据接仪器时的接线而定）；c.具体的输出功率再进行换算，我们在生产中只测出各声道额定输出伏度即可；d.名词解释额定输出功率：也叫最大不失真输出功率，将被测功放机置于~220V电压、8Ω负载、1KHz/500mv正弦波信号下将音量逐步加大，看示波器上的波形有0.7%失真时读出双针毫伏表各指针此时所得到的伏度数，然后进行换算所得到的功率。
e.毫伏表的量程根据各声道的输出功率而定，这样能准确反映测量值，误差小，同时避免损坏仪器。
二、主左、右声道串音测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器2.测试条件：~220V电压8Ω负载1KHz/500mv正弦波信号各仪器按要求连接好。
3.测试步骤：（要求主高音、低音、平衡居中）a.将主声道置于额定输出功率，读出左声道现在的dB数，记为L1【此时L1的dB数计算方法为：若毫伏表在“30V/+30dB”档位，毫伏表显示的左声道指针在-7dB，那么L1的读数为+30dB+（-7dB）=23dB】；b.然后拔掉左声道的输入信号，此时毫伏表上左声道的指针读数基本为0，再逆时针旋转控制左声道的毫伏表量程钮，直到能读取毫伏表左声道指针显示dB数为宜，此时的读数记为L2【此时L2的dB数计算方法为：若毫伏表在“100mv/-20dB”档位，毫伏表显示的左声道指针在-8dB，那么L2的读数为-20dB+（-8dB）= -28dB】；c. L1的绝对值加L2的绝对值即为右声道串左声道的声道串音（R/L）【按a 、b两点给出的数据计算R/L=23 dB的绝对值+（-28dB）的绝对值】；d.按上述的测试方法同样可以得出左声道串右声道的声道串音（L/R）三、通道串音测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器2.测试条件：~220V电压8Ω负载1KHz/500mv正弦波信号各仪器按要求连接好。
扬声器单元测试方法和测试障板
扬声器单元测试方法和测试障板一、测试目的本测试目的在于确保扬声器单元的性能指标符合要求，提高产品的质量和稳定性。
二、测试准备1. 测试环境：测试应在无干扰、安静的环境中进行，确保测试结果的准确性。
2. 测试设备：包括扬声器单元、阻抗测试仪、失真度测试仪、频率分析仪等。
3. 测试材料：测试障板、标准音源、标记笔等。
三、测试方法和步骤1. 阻抗测试：使用阻抗测试仪连接扬声器单元，测量其阻抗值和随温度的变化情况。
确保阻抗值在正常范围内，并注意避免因温度变化引起的阻抗变化。
2. 失真度测试：使用失真度测试仪测试扬声器单元的失真度。
失真度是衡量扬声器单元音质的重要指标，应控制在一定范围内。
3. 频率响应测试：使用频率分析仪测试扬声器单元的频率响应。
频率响应是指扬声器单元对不同频率声音的响应曲线，应符合产品规格要求。
4. 指向特性测试：在一定范围内，改变扬声器的指向角度，观察其音质的变化情况。
这一指标对立体声音箱尤为重要，应符合产品规格要求。
5. 耐压测试：对于有外壳保护的扬声器单元，进行耐压测试，确保在一定电压下扬声器单元不会受损。
6. 障板测试：制作测试障板，放置在扬声器单元前方一定距离处，观察扬声器单元的音质变化情况。
障板距离一般以障板上的标记点为依据，进行不同的距离测试。
四、测试结果记录与分析1. 记录各测试指标的数据，包括阻抗值、失真度、频率响应、指向特性、耐压等。
2. 将数据与产品规格要求进行对比，分析扬声器单元的性能是否达标。
3. 对于未达标的扬声器单元，分析原因，如电路问题、材料问题等，并采取相应的措施进行改进。
4. 对于性能良好的扬声器单元，记录其特征参数，为后续产品生产提供参考。
五、测试总结与改进建议1. 根据测试结果，对未达标或表现优秀的扬声器单元进行总结，分析原因和改进方向。
2. 对于整体性能表现良好的扬声器单元，可考虑优化生产工艺和材料，提高产品质量和稳定性。
3. 对于存在问题的扬声器单元，根据问题性质和严重程度，提出相应的改进建议，如加强生产过程中的质量控制、改进生产工艺、更换材料等。
声频功率放大器基本参数测试方法
声频功率放大器基本参数测试方法旋钮设置：音量旋钮最小，ECHO最小，其余置中。
各声场处理关闭，静音取消。
额定条件：功放机电源为额定（AC 220V），输入信号为额定源电动势（500MV/1KH Z 600Ω）。
输出负载为额定负载8Ω，输出功率为额定功率（技定）。
(MIC的额定源电动势为50MV/1KHZ，600Ω。
)正常工作条件：将放大器置于额定条件下，把输入信号(额定源电动势)衰减10DB。
1.静太中点电压测量：在通电情况下不接输入和输出，用数字万用表直流200MV检测输出对地电压值。
2.最大噪声电平（MV）：输入0信号，音量至最大，输出接额定负载8Ω，用毫伏表测输出电平。
3.信号比（DB）：额定条件下将输入信号降为0V（接短接插），用毫伏表测试输出电平与额定输出电平之差（可直接读出DB值）。
4.增益差（DB）：正常工作条件下，调音量电位器从最大odB计调至最小—46dB。
此过程中毫伏表L/R的最大差值（dB）。
5.输出功率（W/V）：额定条件下L/R输入500MV/1KHZ同相信号，主声道输出失真为1%时输出功率为主声道功率。
中置输出失真1%之功率为中置功率。
R/L输入500MV/1KHZ反相信号（模拟），或AC-3直接输入500MV/1KHZ同相信号，环绕输出失真1%之功率为环绕功率。
6.分离度（DB）：L或R输入500MV/1KHZ信号，示波器最大不失真输出。
再把L或R输入信号去掉，接上10KΩ对地电阻，从毫伏表读出L/R的差值。
7.频响：放大器置正常工作条件下，再把信号限至10K，16K，100HZ，40HZ时，看输出与1KHZ时之差值dB，中置环绕依据技术要求而定。
8.音调范围：正常工作条件下，输出2.5V再把信号频率限至100HZ，10KHZ调整BASS/TREBLE电位器，从毫伏表上看其最大提升和衰减值（与旋钮中点值相比）。
（数码调节类似）9.灵敏度：音量开至最大，输入信号1KHZ，幅度由小到大至示波器最大不失真输出止，再用毫伏表测输入信号的幅度。
音响功放板测试项目技术方法
音响功放板测试项目技术方法要测试的项目有不失真输出功率、频率响应、信噪比、失真度、最大哼声和噪、输入灵敏度等指标。
下面是店铺为大家分享音响功放板测试项目技术方法，欢迎大家阅读浏览。
要测试的项目：1、不失真输出功率2、频率响应3、信噪比4、失真度5、最大哼声和噪音6、输入灵敏度测试所需仪器：失真测试仪、双通道示波器、信号发生器、双通道交流毫伏表、负载电阻四欧姆、负载电阻八欧姆、负载电阻六欧姆(若没有特别说明BTL电路接负载八欧姆)仪器的连接：A、负载电阻与放大器输出端连接;B、失真测试仪、双通道示波器、双通道交流毫伏表与负载电阻并联仪器正确接线图：测试方法及步骤：一、不失真功率测试：额定输出功率：输入1KHz、500mV的正弦波信号源，(负载电阻阻值为4欧姆;若没有特别说明，BTL电路接负载电阻8欧姆)。
调节主音量电位器开到最大输出状态(THD=10%，失真仪显示)，读取交流毫伏表数值，根据P=U2/R，计算出额定输出功率。
(注：测试功率时要求各通道单独测试)二、频率响应：通道频率响应：a: 输入1KHz、500mV的正弦波信号源，让放大器工作在输出功率为1W(4欧姆负载时为2.0V，8欧姆负载时为2.828V，6欧姆负载时为2.45V)状态;b: 调节信号发生器，使频率以1KHz为基准向低端衰减，同时监测毫伏表，当电平值衰减到-3 dB时，记下低端频率值;c: 调节信号发生器，使频率以1KHz为基准向高端提升，同时监测毫伏表，当电平值衰减到-3 dB时，记下高端频率值;d: b、c项的.频率值即为卫星箱通道的频率响应。
三、信噪比：信噪比：a: 输入1KHz、500mV的正弦波信号源，调节主音量电位器使输出功率为1W(4欧姆负载时为2.0V，8欧姆负载时为2.828V，6欧姆负载时为2.45V)状态下，记下此时的电平对数值A。
b: 去掉信号源。
c: 选择双针毫伏表的适当量程，读取电平对数值B，然后计算A、B电平差值即为卫星箱信噪比。
专业功放机参数、可靠性测试方法
功放的指标参数、可靠性测试一、目的：使各单位有统一的测试要求与规范，并确保功放产品可靠性和研发设计品质.二、参数测试：1、功率测试：1）一般情况下，必须做4Ω和2Ω负载和BTL/4Ω负载功率测试；标准电源电压（230V或115V）,用1KHz和100Hz（SUB）信号，多通道时，必须所有声道调至同时满功率.（A)有效功率（Prms）:为刚有一点切波时测得（一般在THD0.1%、1％、10％三个条件下测试其输出功率)。
（B）最大功率（Pmax）：在标准负载下，把信号加到使输出切成方波,直至功率不再增加时测其输出的功率.（C）峰值功率（Pp—p）:用示波器测出最大切波峰值电压,再平方即是.2）注意事项：电源线要够粗,接线要紧，防止烧坏端子台.2、输入灵敏度：1）一般情况下,在4Ω负载，标称功率下测（规格标示多少瓦,就用多少瓦为标准),测其输入信号强度,单位mv；音量置最大、最小时各测一遍（所有BOOST置最小，CROSSOVER置最大，或在FLAT状态下测试）。
2）有高输入时，其信号源内阻必须≤4Ω，即信号发生器要经过功放机再输入到被测机器进行测试.3、输入阻抗：1)交流阻抗；音量旋钮调最大，测试信号发生器输入到功放时的电平和拔出功放时电平,以电压差和信号发生器阻抗（600Ω）算出功放输入阻抗。
2）直流阻抗，用万用表在静态下测得。
4、整机增益：在4Ω负载标称功率下,功放输出电平dB数减去输入信号电平dB数即可。
5、失真度：一般情况下，在4Ω、2Ω和BTL 4Ω负载下，在标称功率和1W时各测一遍，频率1KHz和100Hz(SUB),要确保电源电压为13。
8V。
加计权滤波器LPF 80KHz，A级机THD≤0.1%，B级机THD≤0。
5%,C级机THD≤1％，无特殊要求下一般应达到A级机标准,另D类或T类功放≤3％即可。
6、分离度：一般情况下，在4Ω负载标称功率下测得，先检查输入端与输出端丝印是否一一对应后再测试，一声道调到标称功率,另一声道无信号输入;测无信号输入声道输出电平（dB）减去标称功率电平,即是此声道分离度，要求≤-50dB，测试频率1KHz和100Hz（SUB)。
功放主要测试方法和技术指标
要性能指标输出功率衡量一件器材对高、中、低各频段信号均匀再现的能力。
用图表的形式来展示音响器材的相对幅度和频率的函数关系。
本底噪声指由于设备硬件本身的原因而给输出信号中增添的多余信号。
灵敏度对放大器来说，一般指达到额定输出功率或电压时输入端所加信号的电压大小；音箱的灵敏度是指在经音箱输入端输入1W\1KHZ信号时，在距音箱喇叭平面垂直中轴前方一米的地方所测试得的声压级。
总谐波失真加噪声(THD+N)THD+N是指由设备本身产生的失真谐波频率的总和，它是代表了输入信号与输出信号之间的吻合程度。
指由放大器所引入的一种输入信号的和及差的失真。
信噪比(SNR)表示信号与噪声电平的分贝差。
立体声分离度指设备的两个通道之间相互隔离、互不干扰的程度。
阻抗指设备输入信号的电压与电流的比值。
阻尼系数指放大器的额定负载(扬声器)阻抗与功率放大器实际阻抗的比值。
阻尼系数是放大器在信号消失后控制扬声器锥体运动的能力。
抖晃(Wow)指录音机或录音座转速的缓慢变化导致产生不稳定的畸形声音。
颤动(dither)指有意添加在音频信号上用于改善低电平下数字信号的解析力的少量噪声。
时基误差(jitter)指数字音响系统中用作同步的时钟自身在时间上的变化。
粉红噪声每个八度带有相同能量的随机噪声。
常用作测定音响或聆听环境的频谱的测试信号。
所有频率具有相同能量的随机噪声称为白噪声。
用来测试音箱的谐振和灵敏度的。
信噪比测量(S/N或SNR)“信号”测量一般采用的是指定输出电平的中频段正弦信号(通常为1kHz)，“指定电平”通常是指设备的最大标称或标准的工作电平。
“噪声”测量必须指定测两个测量的比值就是设备的信噪比。
如果测量仪器特性包括一个“相对dB”单位，其0dB基准可以设定成等于输入信号电平值，那么信噪比的测量就比较容易了。
利用这一特性，功放信噪比测量就变成如下简单的步骤：1. 建立指定的输出参考电平并正确接好输入端；2. 操作测量仪器，使这一电平成为0dB的基准值；3. 取消信号源。
功放板性能的业余测试方法
功放板性能的业余测试方法业余条件下一般没有示波器等专门的分析仪器，不过业余评估一块功放板，还是有方法的：首先按照下图连好线：保证正确的连线、采用推荐的电源，并使用正常的音源，是进行测试的必备条件。
推荐使用mp3等电池供电设备（而不是市电供电设备）作为测试音源，可以防止静电等造成的额外噪音。
1、功放静态发热量。
静态发热量可做为评估功放板是否自激的重要依据。
电位器调到音量最小的位置（或将功放输入短路），功放上电，等待10分钟或更长时间，可以测试功放静态发热程度。
2、功放输出直流电压。
功放输出直流一般在100mV以下可以认为正常，越低越好。
将电位器调到音量最小的位置（或将功放输入短路），功放上电，用万用表的DC 200mV档位测试输出，分别测试左右声道。
3、功放静态噪声（底噪）在安静的环境下，将电位器调到音量最小的位置（最好是将功放输入短路），功放上电，聆听噪声。
4、长时间煲机测试这项测试就是让功放长时间播放，12小时以上。
通过测试后机器得到“磨合”，一些故障也容易暴露，这样装机后才能可靠的长时间使用。
一、后级功放板的电流哼声1、将音箱驳入功放，开启电源，挪动电源变压器位置直至哼声减弱，再用金属罩（可以是铁壳）和住固定。
2、如果变压器次级引出是排线，应将其拆开改作编织绞线。
3、将线路板上喇叭输出引线的负端焊下，在滤波电容之后的大面积接地铜箔处可以找到一噪音最低点焊接。
4、增大或更换滤波电容。
此方法极少用，笔者做过多次试验，证明±25V以上、功放末级电流2～7.5A的电源，滤波3电容值不小于3300μF均不会出现电流哼声。
5、改变功放板的安装位置，将散热器横置于变压器与线路板之间，起磁屏蔽作用，减弱电流哼声。
二、功放后级咝咝声1、取1000pF瓷介电容，在整流电路中的二极管上各并焊一只。
滤波电容之后的正负电源支路与地之间各并入1～3只100μF电解电容和0.1μF的MKT电容。
2、取容量在220～1500pF之间的薄膜电容并入信号输入端与地之间试听，选用咝咝声最小的一只电容；且播放一段熟悉的音乐，凭听感要求以不影响高频特性为准。
功放的技术指标和测试讲解
wesley
2018/11/23
1
目录
一.声音三要素 二.功放的技术指标 三.一些指标标准 四.指标测试方法 五.市面上一些功放 六.功放的一些主观评价
MediaTek Confidentia
2
一.声音三要素
1。响度的单位是方（PHON），它是以1000HZ纯音所
造成的声强为基准，1000HZ声音信号的响度等于它的声 强分贝值（db).
2.音调：人耳对声音高低的感觉称为音调。音调主要与
声音的频率有关，但不与频率成正比，而与响度一样，音 调的感觉也成对数关系，因此通常通常用频率的倍数和对 数关系来表示音调。频率越高，人耳感觉的音调越高。
MediaTek Confidentia
MediaTek Confidentia
8
Ii)谐波失真与输出功率有关
当放大器接近最大输出功率时,谐波失真急剧增大, 因此放声时功率远小于最大功率.
MediaTek Confidentia
9
C)信噪比
信噪比指信号功率和不需要的噪声功率之比.
S/N=10*LG(Rx/P2);
Rx:参考输出功率; P2:噪声输出功率;23源自四。功放指标测试方法
.一。频率响应 A。输出1KHZ，1V的正弦波信号，经过功放放大，输入到
音频分析仪；
B。此时，把dbr zero 清零； C。调节输出信号的频率从20HZ到20KHZ扫频；
D。记下dbr 最大的差值为所得值。
MediaTek Confidentia
24
二。谐波失真（额定功率时）： A先输出1KHZ，1V 的信号，
功放的主要技术指标测量方法
功放的主要技术指标测量方法功放的主要技术指标测量方法.txt26选择自信，就是选择豁达坦然，就是选择在名利面前岿然不动，就是选择在势力面前昂首挺胸，撑开自信的帆破流向前，展示搏击的风采。
功放的主要技术指标测量方法更新时间：2009-7-28 10:10:32 （编辑：白云）【大中小】--------------------------------------------------------------------------------功放的主要技术指标有三个：频率特性、额定输出功率、失真度。
本文从量化的角度出发，提供上述三个技术指标的测量方法。
一、测量前的准备工作１．配备必要的仪器仪表。
主要有：ＸＤ２音频信号发生器一台；ＤＡ－１６型音频毫伏表两块；ＳＢ－１０普通示波器一台；ＢＳ－１型失真度测量仪一台。
２．功放的输出端子不接音箱，改接假负载电阻Ｒｆ。
电阻的阻值与功放的输出阻抗Ｚ相同，电阻的功率应大于或等于功放额定输出功率（从说明书上查）的３倍以上。
对于输出端子标注电压的功放，其相应端子的输出阻抗可由Ｚ＝Ｕ２ｏ／Ｐｏ求出。
Ｕｏ是输出电压（Ｖ），Ｐｏ是额定输出功率（Ｗ），Ｚ是阻抗（Ω）。
３．测量时所有仪器、设备应按额定供电电压供给（一般为２２０Ｖ／５０Ｈｚ），以保证测量精度。
若电网电压不稳，应加接交流稳压器。
４．音频信号发生器的输出阻抗应小于或等于被测功放的输入阻抗，以防止功放输入阻抗过小时影响输入信号的频率稳定度。
二、频率特性的测量功放的频率特性是指功放电路对不同音频频率的放大特性，范围在２０～２００００Ｈｚ之间，理想的功放应对这个范围内的所有频率具有完全相同的放大作用。
如果功放在输入不同频率的音频信号时，其输出电压比较一致，则频率特性平稳。
频率特性的不均匀性用ｄＢ表示，它是以频率为１０００Ｈｚ时输出电压对其他频率下输出电压比值的对数形式来表示，即频率为ｆ赫兹的信号相对电平为：ｆ赫兹电平（ｄＢ）＝２０ｌｏｇ?ｆ赫输出电压／１ｋＨｚ输出电压。
音频功率放大器的测试方法
音频功率放大器的测试方法摘要伴随着社会的不断发展和电子技术的不断创新，音频功率放大器这一电子器件的应用也越显广泛和重要。
对此，本文基于某公司所提出的数模混合集成电路测试系统，设计一种全新的音频功率放大器测试方案，从介绍该功率放大电路所需要的测试指标着手，分析测试电路板的设计方式、特点等。
力求为今后的音频功率放大器的设计与测试提供理论性依据。
关键词音频功率放大器；设备测试；测试方法引言音频功率放大器是集成电路当中非常重要的一个环节和部件，其测试质量直接决定着整个电路的设计、生产以及应用过程。
集成电路的测试方式可以简单分为数字与模拟两种类型。
其中，模拟电路因为输入输出的信号是连续的，所以电路当中的各种参数也是连续的，所建立的故障模型也就相对较为复杂，很难设计标准的测试方式。
而模拟集成电路的测试方式相对而言比数字集成电路的测试要复杂，并且故障没有规律可以寻找，但因为模拟集成电路的研发时间非常长，所以测试仪器也相对较多。
1 测试指标和测试版的设计本文研究主要是基于某公司所生产的BC3196D数模混合集成电路测试系统进行优化设计，根据该企业所设计的音频功率放大器，设计在封装之后的成品所需要的测试标准，并按照测试的要求介绍电路板的设计方案[1]。
模拟集成电路的测试系统基本上都是借助通过计算机连接测试机，将测试机接入到集成电路当中，获取电路所形成的波形等模块，从而明确被测件的工作状况[2]。
系统当中的各种信号都可以通过矩阵或直接连接到被测电路当中，按照被测件所具备的工作状况以及加工情况，可以将其分为封装之后的成品测试以及晶圆测试。
封装测试也可以被分为两种，一种是直接对所设计电路板借助电缆和测试机的连接来进行测试，这一种连接是由人工直接进行。
另一种是测试系统和机械手进行连接，采用机械手来代替测试当中探针台所做的测试工作。
无论是哪一种电路成品测试，其测试流程都是：①测试要求的分析；②测试电路板的设计；③测试程序的研发；④电路测试。
功放测试规范
目的：1使本公司所生产的产品，能达到所设计的要求；2做为产品测试检验的依据，确保测试结果的正确性与准确性。
适用范围：适用于本公司所生产的扩大器测试检验。
内容：一、名词解释1自给功能扬声器：在扬声器音箱内附加有后级扩大机的装置，俗称有源音箱。
2扩大机：一种装置如果具有“输出端子的信号强度，大于其输入端子的信号强度”，皆可以称为扩大机，它可包含前置扩大机、功率扩大机及合成扩大机。
3灵敏度：在增益控制处于最大情况下，使输出功率达到最大输出或额定输出时所需要输入信号的强度。
4输入阻抗：各输入端子在有效声频范围内的输入阻抗。
5输出阻抗：各输出端子在有效声频范围内的输出阻抗。
6分离度（串音）：指左右或前后通道信号相互串扰的程度。
7信噪比：基准信号激励所产生的输出无信号激励时所产生的输出电平之比。
8交流声与杂音：各种输入端子在无信输入下，输出端最大的输出电平。
9残留杂音：各种输入端子在无信号输入情况下，增益控制置于最小位置输出的电平。
10频率响应：也称为频率失真、频响。
指放大器对不同频率信号放大量或重放电压的不均匀度。
11总谐波失真率：以基本波rms值为100%，而放大器非线性失真所造成的各次谐波成分的平方和的方根值与之比较所占的百分比，以%表示。
12输出功率：输出功率有多种定义，一般指“失真限制的输出功率”，即在额定负载阻抗上产生的额定总谐波失真时所对应的功率。
国标有“额定输出功率”和“最大输出功率”两种：额定输出功率：同时满足谐波失真系数和整机频率特性指标，功率放大器可能输出的连续最大简谐功率。
最大输出功率：在额定负载电阻上，能满足基本参数表中相应级所规定的谐波失真系数时，参考频率简谐信号的连续最大输出功率。
二、使用仪器1音频信号发生器2电子电压计3正弦波有效值刻度的平均值整流型交流电压计①指示误差值在试验频率范围内需<0.2%②输入阻抗需为供需线路阻抗的10倍以上4失真表①指示误差值为<0.03%②频率范围应达到50KHz以上③输入阻抗需为供线路阻抗的10倍以上5衰减器①衰减密度在试验频率范围内应在±0.5dB以内②最小指示值应<0.5db6示波器①频率响应应为DC到2MHz以上②垂直偏向指示精密度为±5%以内③水平时基校准误差应<10%④输入阻抗需为供试线路阻抗的10倍以上7电源供给器①其电压及电流的供给应足够扩大器额定功率的使用，并有过负载保护②电压精密度为+/-1%以内8标准负载①应为无电感的纯电阻负载②其电阻精密度为5%三、标准测试条件：1标准试验环境：①温度： 25’C+2’C②湿度： 65% RH+5% RH；③在判定上无疑问产生时，亦可在5℃ ~35℃与45%~85% RH的环境下检测。
音响功放测试方法
音响功放测试方法Audio Amplifier Test Method說明:1.测试交流电源(Test AC Power Supply):A.中国(China): AC 220V+/- 2% 50Hz+/-2%。
B.美国(United States of America): AC120V+/- 2% 60Hz+/-2%。
C.英国(Britain): AC 240V+/- 2% 50Hz+/-2%。
D.欧洲(Europe): AC 230V+/- 2% 50Hz+/-2%。
E.日本(Japan): AC 100V+/- 2% 60Hz+/-2%。
F.墨西哥(Mexico): AC 127V+/-2% 60Hz+/-2%。
2.测试温度条件(Test Temperature Conditions): 25℃+/- 2℃。
3.测试以右声道为准(Standard Test Use Right Channel)。
4.信号由AUX插座输入(Signal From AUX Jack Input)。
5.测试以音量最大，音调和平衡在中央位置(电子音调在正常状态)。
(Test Volume Setup Max，Equalizer And Balance Setup Center)。
6.标准輸出(Standard Output):A.输入1 KHz频率信号(Input 1 KHz Frequency Signal)。
B.左右声道输入信号测试右声道(L & R Input Signal Test Use R Channel)。
C.额定输出功率満(Rating Output Power Full)10 W，标准输出定为1 W。
(Rating Output Power Full 10 W，Standard Output Setup1 W)。
D.额定输出功率1 W到10 W，标准输出定为500 mW。
(Rating Output Power 1 W To 10 W，Standard Output Setup500 mW)。
功放电路性能指标及测试方法
功放电路性能指标及测试方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March1. 功放电路性能指标及测试方法功率放大器的性能指标很多，有输出功率、频率响应、失真度、信噪比、输出阻抗、阻尼系数等，其中以输出功率、效率、频率响应、输入灵敏度、信噪比等项目指标为主。
配备必要的仪器仪表主要有：音频信号发生器、音频毫伏表、示波器、失真度测量仪等。
（1）输出功率是指功放输送给负载的功率，以瓦（W ）为基本单位。
功放在放大倍数和负载一定的情况下，输出功率的大小由输入信号的大小决定，包括最大输出功率和额定输出功率两种。
额定输出功率：指在一定的谐波失真指标内，功放输出的最大功率。
应该注意，功放的负载和谐波失真指标不同，额定输出功率也随之不同。
通常规定的谐波失真指标有1%和10%。
由于输出功率的大小与输入信号有关，通常测量时给功放输入频率为1KHz 的正弦信号，测出等阻负载电阻上的电压有效值o U ，此时功放的输出功率o P 可表示为 ：2o o =LU P R （4-1-4） 式中L R 为等效负载的阻抗。
这样得到的输出功率，实际上为平均功率OAV P 。
当输入信号幅度逐渐增大时，功放开始过载，波形削顶，谐波失真加大。
谐波失真度为10%时的平均功率，称为额定输出功率，亦称最大有用功率或不失真功率。
最大输出功率：在上述情况下不考虑失真的大小，给功放输入足够大的信号，功放所能输出的最大功率称为最大输出功率。
额定输出功率和最大输出功率是我国早期功放产品说明书上常用的两种功率。
通常最大输出功率是额定功率的2倍。
2LUom Pom R （4-1-5） 其中，Uom 为放大器的最大输出电压有效值。
功放电路功率测量线路如图4-1-4所示，示波器用于监视波形失真之用，MV 表示音频毫伏表，L R 是负载电阻，O U 、I U 分别表示输出和输入信号电压。
音响功放测试方法精品
音响功放测试方法精品概要：音响功放是音频系统中的核心部件，其性能和质量对整个音响系统的表现起着至关重要的作用。
通过科学的测试方法可以全面评估音响功放的性能，并为用户提供准确的参考数据。
测试环境：1.测试仪器：音频信号发生器、功率计、频谱分析仪、示波器等。
2.测试设备：音响功放、音频输入设备（如CD播放器）、音频输出设备（如扬声器）等。
3.测试音频信号：可以使用固定频率的正弦波、白噪声、音乐等多种类型的信号进行测试。
测试项目：1.频率响应：通过连续输出不同频率的正弦波信号，并使用频谱分析仪检测功放的输出信号，在不同频率下绘制出功放的频率响应曲线。
频率响应的平坦度越高，功放的性能越好。
2.失真率：使用音频信号发生器输出固定频率和幅度的正弦波信号作为输入信号，将功放的输出信号与输入信号进行比较，并计算失真率。
失真率越低，功放的音质越好。
3.信噪比：在输入信号为静音状态下，测量功放的输出信号，计算信噪比。
信噪比越高，功放的静音表现能力越好。
4.幅度线性：用音频信号发生器以不同幅度输出正弦波信号，并测量功放的输出信号幅度，绘制幅度线性曲线。
幅度线性越好，功放的音质表现能力越好。
5.功率输出：使用功率计测量功放连续输出稳定信号时的输出功率，包括最大功率和额定功率。
功率输出越大，功放的驱动能力越强。
6.耐受性测试：对功放进行连续高功率输出测试，检测功放在高负载状态下的温度变化和稳定性。
耐受性越好，功放的可靠性越高。
测试步骤：1.准备测试环境，将音频信号发生器连接到功放的输入端，将功率计、频谱分析仪等设备连接到功放的输出端。
2.设置音频信号发生器的初始参数，如频率、幅度等。
3.开始测试，按照上述测试项目逐一进行测试，记录测试数据。
4.根据测试数据进行分析和评估，综合考虑功放在不同测试项目上的表现，给出最终的评价。
注意事项：1.测试时要注意保持测试环境的静音状态，避免外界噪音干扰测试结果。
2.测试时要注意功放和测试仪器的工作状态和参数设置，并校准设备以保证测试数据的准确性。
