施工图审查结构专业常见问题汇总2018
施工图审查中常见的建筑设计问题
施工图审查中常见的建筑设计问题施工图审查是指对建筑施工图纸进行全面、细致的审核和评审，以确定建筑设计是否符合国家相关规范和标准的过程。
在施工图审查中，常常会出现一些常见的建筑设计问题，下面是其中一些常见的问题。
1. 结构设计问题：结构设计问题是施工图审查中最常见的问题之一。
常见的结构设计问题包括梁、柱、板和基础的尺寸不合理、结构的稳定性不够、构件的连接方式不合理等。
2. 建筑布局问题：建筑布局问题主要是指建筑内部空间的布置是否合理。
某些空间的布局不符合使用功能要求，房间之间的通风、采光等条件不合理等。
3. 门窗设计问题：门窗设计问题主要包括门窗的尺寸、型号、材质等是否符合规范要求。
门窗设计不符合防火规范要求，门窗的开启方向不合理等。
4. 规划设计问题：规划设计问题主要是指建筑与周围环境的协调性，包括建筑与道路、绿地等公共空间的连接是否顺畅，是否符合城市规划的要求。
5. 电气设计问题：电气设计问题主要是指电气设备在施工图中的布置是否合理，接地和接零是否符合规范要求，插座和开关的设置是否合理等。
6. 管道设计问题：管道设计问题主要包括给水、排水、供暖管道等是否符合规范要求，管道布置是否合理等。
7. 材料选择问题：材料选择问题主要是指施工图中所使用的材料是否符合规范要求，墙体材料的抗压强度、保温材料的导热系数是否符合规范要求。
8. 施工工艺问题：施工工艺问题主要是指施工图中所采用的施工工艺是否合理，是否能够满足施工要求，是否存在施工难度大、工期延误等问题。
以上只是一些常见的建筑设计问题，在实际的施工图审查中还可能出现其他各种问题。
在进行施工图审查时，需要根据具体情况进行综合分析和判断，确保建筑设计符合规范和标准的要求。

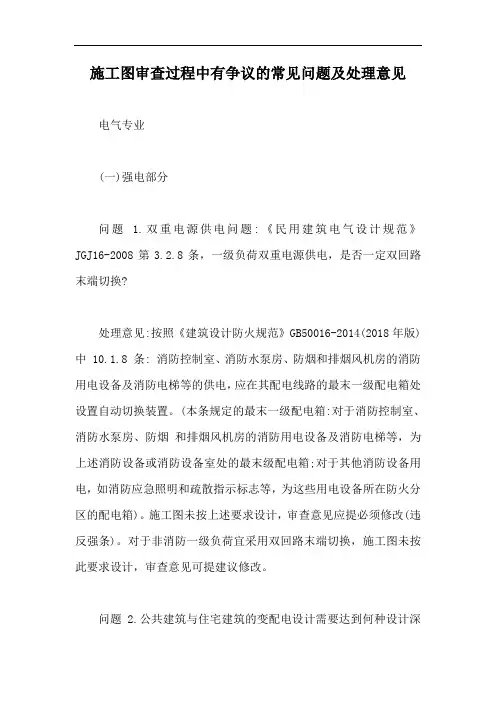

施工图审查过程中有争议的常见问题及处理意见【最新版】
施工图审查过程中有争议的常见问题及处理意见电气专业(一)强电部分问题 1.双重电源供电问题:《民用建筑电气设计规范》JGJ16-2008第3.2.8条，一级负荷双重电源供电，是否一定双回路末端切换?处理意见:按照《建筑设计防火规范》GB50016-2014(2018年版)中 10.1.8 条: 消防控制室、消防水泵房、防烟和排烟风机房的消防用电设备及消防电梯等的供电，应在其配电线路的最末一级配电箱处设置自动切换装置。
(本条规定的最末一级配电箱:对于消防控制室、消防水泵房、防烟和排烟风机房的消防用电设备及消防电梯等，为上述消防设备或消防设备室处的最末级配电箱;对于其他消防设备用电，如消防应急照明和疏散指示标志等，为这些用电设备所在防火分区的配电箱)。
施工图未按上述要求设计，审查意见应提必须修改(违反强条)。
对于非消防一级负荷宜采用双回路末端切换，施工图未按此要求设计，审查意见可提建议修改。
问题 2.公共建筑与住宅建筑的变配电设计需要达到何种设计深度?处理意见: 1): 公共建筑变配电系统设计图纸应达到设计深度规定要求。
2): 住宅建筑变配电系统宜达到设计深度规定要求，如工程所在地供电部门有要求，可以简化设计，设计深度应满足以下条件:a)、必须提供专用配电房的配电设计图; b)、住宅部分应提供高低压配电系统简图和变配电房布置简图及负荷回路表。
问题 3. 消防控制室、配电室、小区弱电设备房的防水门槛及柴油发电机房储油间设置通向室外的通气管是否在电气图纸中表示?处理意见: 防水门槛应由电气专业提条件给建筑专业，由建筑专业实施。
“设置通向室外的通气管”由暖通专业表示，无暖通专业时由电气专业增加说明。
问题 4.消防配电线路与非消防配电线路是否可同一电缆桥架内敷设?处理意见: 消防配电线路与非消防配电线路应分别设置电缆桥架敷设。
问题5. 燃油、燃气锅炉房的锅炉间、柴油发电机房的储油间是否需设置防爆灯具?处理意见:燃油、燃气锅炉房的锅炉间、柴油发电机房的储油间属爆炸性危险场所，应设置防爆灯具。

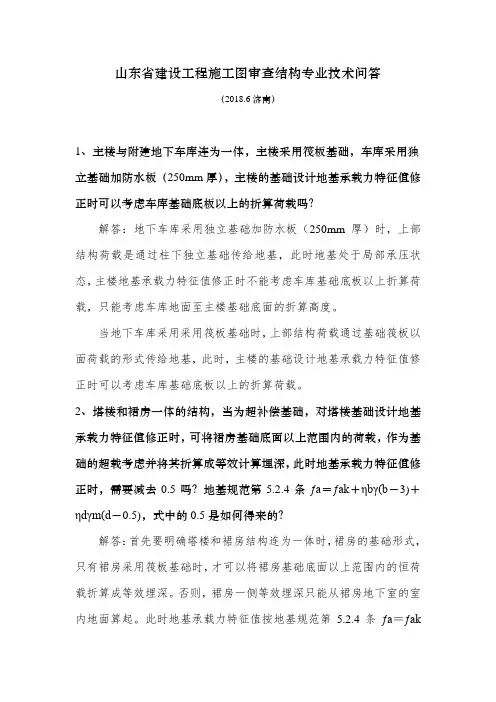

2018年山东省建设工程施工图审查结构专业技术问答
山东省建设工程施工图审查结构专业技术问答（2018.6济南）1、主楼与附建地下车库连为一体，主楼采用筏板基础，车库采用独立基础加防水板（250mm厚），主楼的基础设计地基承载力特征值修正时可以考虑车库基础底板以上的折算荷载吗？解答：地下车库采用独立基础加防水板（250mm厚）时，上部结构荷载是通过柱下独立基础传给地基，此时地基处于局部承压状态，主楼地基承载力特征值修正时不能考虑车库基础底板以上折算荷载，只能考虑车库地面至主楼基础底面的折算高度。
当地下车库采用采用筏板基础时，上部结构荷载通过基础筏板以面荷载的形式传给地基，此时，主楼的基础设计地基承载力特征值修正时可以考虑车库基础底板以上的折算荷载。
2、塔楼和裙房一体的结构，当为超补偿基础，对塔楼基础设计地基承载力特征值修正时，可将裙房基础底面以上范围内的荷载，作为基础的超载考虑并将其折算成等效计算埋深，此时地基承载力特征值修正时，需要减去0.5吗？地基规范第5.2.4条ƒa＝ƒak＋ηbγ(b－3)＋ηdγm(d－0.5)，式中的0.5是如何得来的？解答：首先要明确塔楼和裙房结构连为一体时，裙房的基础形式，只有裙房采用筏板基础时，才可以将裙房基础底面以上范围内的恒荷载折算成等效埋深。
否则，裙房一侧等效埋深只能从裙房地下室的室内地面算起。
此时地基承载力特征值按地基规范第5.2.4条ƒa＝ƒak＋ηbγ(b－3)＋ηdγm (d－0.5)修正时，减去0.5是对地基承载力特征值修正时的偏安全考虑。
3、一侧开敞的大底盘车库上的高层塔楼，持力层为强风化或中风化岩，基础埋深不满足规范要求，审查时如何把控？各主楼嵌固端位置如何确定？车库是否需要按照大底盘裙房多塔结构复核验算？解答：对于开敞式大底盘车库上的高层塔楼，持力层为强风化或中风化岩，基础埋深不满足规范要求，施工图审查时应具体分析，在满足承载力、变形、稳定以及上部结构抗倾覆要求的前提下，埋置深度的限值可适当放松，但需要进行基础位于岩石地基上的抗滑移验算。
结构专业施工图审核常见问题分析yxw
结构专业施工图审核常见问题分析yxw结构施工图审核常见问题汇总及分析一、基础施工图1．柱下独立基础最小配筋率的计算按基础边长乘以高度所得面积来计算。
不妥，应按阶梯形或锥形基础的实际断面面积计算2. 凡双柱独立基础或独立承台（三桩以上）上部配面筋。
不妥，要具体分析上部是否有可能出现拉应力，判断不可能出现拉应力，则不必设上部筋，否则，纯属于浪费。
如变形缝处的双柱基础或承台（三桩以上），一般不需配上部筋。
3. 两桩承台的最小配筋率取0.15%。
不对，两桩承台为梁式承台，应按砼规范满足梁的最小配筋率要求（第8.5.1条）。
4. 两桩承台受剪承载力的计算公式问题。
砼规范、地基基础规范、桩基规范等不同规范给出的计算公式有所不同，此问题在此提出，供大家比较和思考，建议采用桩基规范公式（5.9.14）或（5.9.12）（均考虑箍筋作用）。
其中（5.9.14）公式适用于柱下两桩承台或剪力墙未满跨布置的墙下两桩承台，（5.9.12）公式适用于剪力墙满跨布置的墙下两桩承台（墙肢长度大于两桩承台的计算跨度）。
对于剪力墙下的两桩承台，当a/h<0(墙已伸入桩支座中)时，可按支座范围的墙所占比例扣除部分均布荷载来计算支座剪力，这样算得的承台尺寸和配筋更为经济。
对于满跨布置的剪力墙下的两桩承台，上面的计算仍然是近似的（个人观点，供参考）。
5. 基础梁什么情况下按框架梁标注配筋当基础梁的一端或两端直接与框架柱或剪力墙相连且梁底高出基础或承台顶面时，应按框架梁标注配筋（JKL），其余情况则按非框架梁标注配筋。
二、柱墙施工图1. 计算及柱施工图中对角柱不加区别。
角柱的最小配筋率较中柱、边柱要大些，若计算中不点角柱，则构造配筋率按中柱考虑，偏小。
未来城A9-3的柱图中就有多处此类错误（按规范角柱Pmin=0.85%,边柱Pmin=0.65%，而多处角柱p＜0.85%,不满足要求）。
２. 柱纵筋规格上下层不匹配当柱上下层截面相同，且每边纵筋数量相同时，一般上下层纵筋的直径相差不宜大于两级，否则会导致焊接困难，应尽量避免。
施工图审查重点及问题2018
施工图审查及全国质量检查常见问题分析（结构）2018年9月主要内容一．施工图审查性质及内容二．施工图审查原则及重点三．施工图审查问题及建议四．全国质量检查常见问题一、施工图审查性质2000年1月30日国务院颁布了《建设工程质量管理条例》（国务院令279号）第十一条规定，建设单位应当将施工图设计文件报县级以上人民政府建设行政主管部门或者其他有关部门审查。
施工图设计文件未经审查批准的，不得使用。
2017年10月7日《国务院关于修改部分行政法规的决定》（国务院令第687号）将条例第十一条第一款修改为：“施工图设计文件审查的具体办法，由国务院建设行政主管部门、国务院其他有关部门制定”。
但该条例第十一条第二款“施工图设计文件未经审查批准的，不得使用”仍然保留。
一、施工图审查性质2000年9月25日国务院颁布了《建设工程勘察设计管理条例》（国务院令293号）第三十三条规定，县级以上人民政府建设行政主管部门应当对施工图设计文件中涉及公共利益、公众安全、工程建设强制性标准的内容进行审查。
施工图设计文件未经审查批准的，不得使用。
2017年10月7日《国务院关于修改部分行政法规的决定》（国务院令第687号）将《建设工程勘察设计管理条例》第三十三条第一款修改为：“施工图设计文件审查机构应当对房屋建筑工程、市政基础设施工程施工图设计文件中涉及公共利益、公众安全、工程建设强制性标准的内容进行审查”。
但该条例第三十三第二款“施工图设计文件未经审查批准的，不得使用”仍然保留。
从上述国务院两个管理条例可以看出，施工图审查由各地建设行政主管部门进行审查，施工图审查工作的性质应该属于保障公共利益、公众安全的“行政审批”职能。
两个管理条例又明确了施工图设计文件未经审查批准不得使用，说明施工图审查属于政府“行政许可”的性质。
一、施工图审查性质2000年8月21日建设部发布了《实施工程建设强制性标准监督规定》（建设部令第81号）第六条，规定将施工图审查单位与建设项目规划审查机关、安全监督机构和质量监督机构一并列入实施工程建设强制性标准的监督机构，说明施工图审查属于“政府监督”工作职能（见下表）。
结构审图常见问题总结
12、问题：桩基础未注明单桩 竖向承载力特征值。
措施：设计说明中，应注明各桩型的单桩 竖向承载力特征值。
根据《地基基础规范》8.5.6条，单桩竖向 承载力特征值的确定应符合下列规定： 1、单桩竖向承载力特征值应通过单桩竖向 静载荷试验确定，该规范附录Q规定，将单 桩竖向极限承载力除以安全系数2，为单桩 竖向承载力特征值。
9、问题：对称构件未按对称配 筋的方式提出要求，导致配筋 不足或施工错误。
措施：几何平面不对称而对称布置的构件， 编号相同，其配筋方式若不注明，一般按 平移配筋理解，可能导致配筋不足，此时 设计图应注明是否按对称方式配筋。部分 设计人员在对称构件中加注“反：字，则 应在说明中加注“凡注明 “反”字的构件， 其配筋对称设置”。
10、问题：地下室柱配筋与地 上1层相同。
措施：根据《抗规》6.1.14条，地下一层柱 截面每侧纵向钢筋不应小于地上一层柱对 应纵向钢筋的1.1倍，且地下一层柱上端和 节点左右梁端实配的抗震受弯承载力之和 应大于地上一层柱下端实配的抗震受弯承 载力的1.3倍。
11、问题：梁上柱（LZ）、楼 梯柱（TZ）不满足抗震要求。
一、设计说明中的常见 问题
1、问题：结构安全等级为一级， 结构重要性系数取1.0。
措施：根据《混凝土规范》3.3.2条的规定， 结构重要性系数：在持久性工况和短暂设 计工况下，对安全等级为一级的结构构件 不应小于1.1。请设计时注意遵守。
2、问题：规范的版本错误。
措施：设计时应以现行有效版本进行设计， 各所总工及设计人应经常检查版本的更新 情况，对作废的版本，及时请技术质量部 工作人员加盖作废章。
结构专业施工图审查过程中的常见问题讨论
结构专业施工图审查过程中的常见问题讨论结构专业施工图审查过程中的常见问题讨论1、什么样的结构专业施工图才算完整？答：一套完整的结构专业施工图除满足建设部颁布的《建筑工程设计文件编制深度规定》外，还要满足以下条件：(1) 是指导施工的设计文件，施工单位和监理能按照图纸准确地实现工程师的设计意图。
(2) 让审查工程师能明白无误的了解与结构设计相关的一些基本信息：如在设计总说明中注明风荷载和雪荷载的取值、场地土的类别、抗震设防烈度等。
(3) 让业主明白该楼房在使用期间的注意事项：如在设计总说明中注明“未经技术鉴定或设计许可，不得改变结构的用途和使用环境”、“楼面允许的装修荷载”等。
2、现阶段结构专业在施工图审查中的把握尺度是什么？答：结构专业施工图审查的目的就是保证房屋结构在设计寿命内的安全性，对结构的经济性一般没有要求。
例如：框架结构的抗震等级本应是四级而设计人为提高到三级，这是允许的。
但是反过来，如果抗震等级本应是三级的框架而设计定为四级则是违反了强条。
3、在结构设计总说明中应注意的问题有哪些？答：结构设计总说明是整套施工图的纲领性文件，该部分违反强条的概率占总数的70~80%，所以应引起高度的重视，常易出现的问题是漏写或错写了以下内容：(1) 设计使用年限（一般是50年）GB50068-2001: 1.0.5(强条)(2) 建筑结构安全等级（一般是二级）GB50068-2001:1.0.8(强条)(3) 基础设计等级（甲、乙、丙级）GB50007-2002: 3.0.1桩基安全等级（一、二、三级）〔一般≥20层为一级〕JGJ94-94 :3.3.3(4) 肇庆市的设防烈度为6度。
GB50011-2001: 1.0.2、1.0.4(强条)医院，学校提高一级。
(5) 建筑抗震设防分类（一般为丙类一般商住楼）GB50011-2001: 3.1.1(强条)(6) 建筑的场地类别（Ⅰ、Ⅱ、Ⅲ、Ⅳ类）―――根据地质资料确定GB50011-2001: 4.1.6(强条)(7) 楼、屋面设计荷载―――根据建施工图具体使用功能确定GB50009-2001:4.1.1 4.3.1(强条)①应注意二次装修荷载。
结构专业施工图审查常见问题
结构专业施工图审查常见问题北京市工业设计研究院审图所肖振忠一、基本理念问题施工图设计文件中，设计依据及结构计算要求应分别按《北京市建筑工程施工图设计文件技术审查要点（2011年版）》第3.2.2及第3。
2。
3条执行，并应特别注意，所有计算机计算结果，应经分析判断确认其合理有效后方可用于工程设计。
有些设计人不加分析判断就生搬套用计算结果，甚至直接采用计算机出图并疏于校对审核，笔者认为这是设计理念上的肤浅与盲从,是不负责任的，也是有很大风险的，设计中应予以杜绝。
二、结构的规则性问题规则性设计是结构设计中的最重要内容之一。
多层结构也应注意结构的规则性，有些设计者认为只有高层结构才应注意结构的规则性而忽略多层结构，这是不正确的。
《抗规》表3。
4.3—1及表3.4.3-2分别列举的三平三竖不规则类型，设计人员应认真熟悉.达到其中一至两项的应为不规则结构，应采取相应的加强措施。
达到三项（或两项且其中一项很严重）时应为特别不规则,此时若是高层结构即应列入超限审查范畴，如是多层，也不能忽略,应按《抗规》3。
4.4-3条规定专门研究并采取有效的加强措施。
另外，结构规则性应该从方案阶段就介入和关注，这阶段能够改善是事半功倍的.三、关于双向地震与偶然偏心偶然偏心，在《高规》中出现两次，一次是4。
3.3条：规定计算单向地震时应考虑偶然偏心的影响,言外之意就是双向地震与偶然偏心可以不同时考虑。
另一次是3.4。
5条，规定在考虑偶然偏心影响的规定水平地震作用下，楼层竖向构件的最大水平位移和层间位移，不宜大于该楼层平均值的1.2倍，这意味着,高层位移和承载力计算时都应考虑偶然偏心。
双向地震，《抗规》5。
1。
1—3条规定：质量和刚度分布明显不对称的结构，应计入双向水平地震作用下的扭转影响.我们审查中在尺度把握上的标准是，在规定水平力偶偏下（多层可以不计偶偏)，多数层位移比超过1。
3时，应计入双向地震影响，因为规范没有明确规定,这也只是一种参考尺度。
结构专业施工图审查中的常见问题分析
结构专业施工图审查中的常见问题分析摘要：本文结合笔者设计单位的情况及个人的设计经验，列举结构专业在施工图审查中经常发现的某些关于结构计算的问题，并进行了分析和总结，提出结构设计时应注意的一些问题。
关键词：结构；审查；施工图1.关于荷载输入的问题1.1 遗漏梁、柱上荷载在用计算机进行荷载输入时，有时会出现荷载遗漏的情况，比如墙体、雨蓬、水箱、外天沟积水等作用在梁上的线荷载，轻钢装饰构架作用在框架柱上的集中荷载等。
出现漏荷载的原因除了专业配合问题外，也有设计人员疏忽的原因，在节点较密、梁段较短时更容易发生。
在施工图审查发现后，要求设计人员将荷载补充完全后重新计算，并仔细核对计算结果，以保证构件不会因为漏掉的荷载而出现承载力不足。
1.2 卫生间荷载取值不足卫生间的荷载输入值需根据实际情况分别对待，一般住宅、宿舍、宾馆等的套内卫间面积较小，有明确的板下沉及填料要求，这部分的恒、活荷载较容易控制，一般不会出错。
可是，对教学楼、医院等公共建筑的、隔墙局部布置较密的公共厕所，荷载取值就容易出现问题。
按照《荷载规范》，应将这些隔墙荷载折算成等效活荷载按实际输入，而且不应小于1.0kN/m2。
《全国民用建筑工程设计技术措施———结构》中的有关规定有分隔的蹲厕公共卫生间，也可将活荷载取为8.0kN/m 2，在这个值已经考虑了填料、隔墙等的重量。
因为恒、活荷载的组合系数是不同的，个人认为填料还是应该单独分出来按恒荷载输入更合理。
1.3楼梯间活荷载取值偏小楼梯间荷载不分情况统一按2.0kN/m 2，荷载规范有明确的要求对于多层住宅可按2.0kN/m 2考虑，其他应按3.5kN/m 2考虑。
1.4少算二次装修荷载现在的房地产项目，除楼、电梯间等公共部分外，绝大部分的住宅均为初装修，结构设计人员在荷载取值时，应留有业主进行二次装修的荷载，并在设计义件中明确其限值，以保证结构安全。
就楼面荷载取值而言，在房屋交给业主的时候．钢筋混凝土楼板面上，一般应该有2O～30mm的水泥砂浆层，楼板下应有20mm左右的顶棚抹灰层，在此基础上．再加上二次装修的面荷载，这才是最后输入的恒荷载值。
结构施工图审查的一些问题汇总
结构施工图审查的一些问题汇总违背工程建设标准强制性条文及其它平安性的问题，有以下几个方面：一、延用老版标准引发的问题部份工程跨年度设计，与新版标准配套软件修编工作滞后有关。
一些新版标准修改的内容在施工图中没有反映。
一、混凝土结构设计标准GB50010-2002对一些大体的、属于强制性条文内容的改变较多，如：钢筋种类名称与强度值、纵向受力钢筋的混凝土爱惜层最小厚度、纵向钢筋的最小配筋率等比老标准有所提高。
很多设计院的设计总说明的修改工作没有跟上，个别设计人员对新版标准学习不够，在计算书、图纸说明、附注中仍引用老版标准规定。
二、建筑地基基础设计标准GB50007-2002突出的修改是：按地基承载力确信基础底面积及埋深或按单桩承载力确信桩数时，传至基础或承台底面上的荷载效应应按正常利用极限状态下荷载效应的标准组合。
相应的抗力应采纳地基承载力特点值或单桩承载力特点值。
对这更改有些人不适应，仍用老标准设计。
设计人员没有引发重视的还有：a、桩身承载力的设计改成“桩身混凝土强度应知足桩的承载力设计要求”。
计算公式中，原工艺系数、重要性系数改成工作条件系数，操纵要严了。
很多工程的桩不能知足新标准。
b、“施工完成后工程桩应进行竖向承载力查验”。
这条强制性条文尚未引发大伙儿的重视。
而建筑基桩检测技术标准JGJ106-2003写得更明确，“工程桩应进行单桩承载力和桩身完整性抽样检测”。
c、复合地基承载力特点值，有些设计提了个体会数据，不符合强制性条文：“应通过复合地基载荷实验确信，或采纳增强体的载荷实验结果和其周边的承载力特点值结合体会确信”。
3、建筑结构荷载标准GB50007-2002的风荷载、雪荷载，经统计分析确信重现期由原30年改成重视期为50年，数值有所提高。
而部份设计说明与计算输入数值没有悔改来。
对一些高、柔的高层建筑，风载的倾覆力矩大于地震倾覆力矩时，没有依照标准“关于高层建筑、挺拔结构和对风荷载比较灵敏的其它结构，大体风压应适当提高”。
结构专业施工图审查中常见问题
结构专业施工图审查中的常见问题结构专业施工图审查中的常见问题1. 常见的违反国家颁布的相关法律、法规规定的问题建筑工程勘察设计活动应当严格遵守国家颁布的《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》和地方有关技术政策文件的规定。
在设计文件审查中常发现有下列问题违反有关法律法规的规定（违反这些规定将面临处罚问题）：1.1 未按勘察成果设计问题：国务院2000年1月颁发的《建设工程质量管理条例》第二十一条规定“设计单位应根据勘察成果文件进行建设工程设计”。
施工图审查中发现有些工程设计时的参数取值与勘察报告不符，如地基承载力特征值、桩基础和支护结构的计算参数、地下水位等。
出现该问题的原因主要在于设计人员根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料，设计人员以为勘察报告中的设计参数不合理时，应与勘察单位协调，对勘察报告进行修改。
最常见问题的是设计所采用的地下水位与勘察结果不符，按照勘察结果抗浮或者地下室底板算不下来的时候自己假设一个水位进行计算，水位取值一定要经过勘察单位核实确认。
1.2 采用指定产品问题：《中华人民共和国建筑法》第57条规定“设计文件选用的建筑材料、建筑构配件和设备，不得指定生产厂、供应商”。
但有些结构施工图设计中的砼外加剂、建筑构配件却指定了生产厂家或者供应商（如在图中注明采用某某厂生产的UEA、某某厂生产结构胶、采用某种牌号的铝型材等，装修工程和加固工程设计图中出现该问题的机会较多）。
1.3 地基基础设计问题：桩型及其施工工艺的选择应与实际环境、地质条件相适应，应考虑挤土、振动、噪音可能对周边造成的影响，符合环保、施工安全的有关要求。
具体规定详见省厅文件《福建省建筑地基基础技术政策公告》（闽建科〔2002〕46号）规定，不符合该文规定时应进行专门论证并应经有关部门审批（有砂、碎卵石含水层中采用人工挖孔桩的问题较为突出，今年年初施工图审查质量检查时就发现有两个工程存在该问题。
施工图审查中常见问题
一、 最常见的违反强条问题
• 8、框架柱 短柱，箍筋全高加密 楼梯间柱、尺寸较大的柱、错层处的柱 三级框架柱柱脚箍筋间距应为100（《建 筑抗震设计规范》GB50011-2010第6.3.8 条强制性条文的规定）
一、 最常见的违反强条问题
三、 基础设计方面的问题
• 4、抗拔桩设计时，桩身配筋量仅按强度要求进行 计算，缺少裂缝宽度验算，按裂缝宽度控制计算 结果的配筋量远大于按强度要求计算的配筋量， 在设计中往往缺抗拔桩静载试验及其配筋做法等 要求说明。有抗拔要求的承台按一般桩基受压的 承台进行配筋，承台顶部受拉区未配筋，筏基基 础梁或地下室底板梁的受力方向与一般楼屋面梁 板不同，其梁配筋设计也采用平法表示但未附加 图示说明，存在安全隐患。预制管桩用于抗拔桩 应验算连接焊缝，桩顶锚固。
一、 最常见的违反强条问题
• 18、异形柱应进行45度验算。 • 异形柱框架节点核心区受剪承载力计算。
—异形柱柱肢端纵向受力钢筋配筋率不应小 于全截面的0.2%
二、 不符合国家法律、法规规定的 问题
• 1、《建设工程质量管理条例》（国务院令 第279号）规定未根据勘察成果文件进行工 程设计将被处以罚款。常见的问题是基础 设计参数取值与勘察报告不符，包括地基 承载力特征值取值、桩基础和支护结构的 计算参数、地下水位取值等。出现该问题 的原因主要在于设计单位根据个人的经验 确定设计参数，且未与勘察单位协调调整 补充相关资料。
一、 最常见的违反强条问题
• 12、梁柱节点核芯区抗剪超 高烈度区常见（7度半及以上） 梁偏心时 扁柱时
• 13、材料强度等级与计算不符，取值错误
一、 最常见的违反强条问题
施工图设计审图常见问题分析
施工图设计审图常见问题分析前言施工图设计审图是建筑工程的重要环节，通过对施工图纸的审查，可以发现和排除潜在的设计缺陷，确保建筑工程施工的安全和可靠性。
在审图过程中，常常会出现一些常见的问题，本文将就这些问题进行分析和解答，希望对读者有所帮助。
问题一：施工图设计是否符合建筑工程设计规范和标准？在施工图设计审图过程中，审图人员首先需要确认的是施工图设计是否符合相关的建筑工程设计规范和标准。
这些规范和标准通常包括《建筑工程施工图设计规范》、《建筑工程设计标准》等文献。
在审查施工图设计时，需要将纸面设计与标准逐一比对，以确认施工图设计是否符合标准要求。
问题二：施工图设计是否符合安全规定？除了需要符合建筑工程设计规范和标准之外，施工图设计还需要符合相关的安全规定。
例如，在设计高层建筑时，需要满足相关的防火和防震要求；在设计游泳馆等公共场所时，需要考虑人员疏散和安全出口等因素。
审图人员需要确认施工图设计是否符合相关的安全规定，以确保建筑工程施工的安全性。
问题三：施工图设计是否符合地形和环境条件？建筑工程施工地点的地形和环境条件对施工图设计有重要的影响。
例如，在设计地下室时，需要考虑地下水位的深度和周围建筑的影响等因素；在设计水库大坝时，需要考虑地质条件和水位变化等因素。
审图人员需要确认施工图设计是否符合相关的地形和环境条件，以保证建筑工程施工的可靠性。
问题四：施工图设计是否符合可持续发展要求？在当今社会，可持续发展已经成为全球关注的焦点。
建筑工程的施工和使用对环境的影响非常大，因此需要考虑可持续发展要求。
例如，在设计建筑外墙时，需要考虑外墙材料是否符合环保要求；在设计建筑供暖系统时，需要优化能源利用效率。
审图人员需要确认施工图设计是否符合相关的可持续发展要求，以促进建筑工程的可持续发展。
在进行施工图设计审图时，需要考虑多方面的因素，包括建筑工程设计规范和标准、安全规定、地形和环境条件以及可持续发展要求等。
审图人员需要审查纸面设计，以确认其是否符合相关要求和规定，以确保建筑工程施工的安全、可靠和可持续。
山东省建设工程施工图审查建筑专业技术交流问题汇总2018
全省施工图审查机构建筑专业技术交流会意见汇总山东省施工图审查机构建筑专业交流会于2018年9月27日于青岛召开。
本次会议陆续征集问题200余条,前期对收集的问题进行梳理、合并、分类，并从零散的问题中提取出各大类问题的一些共性问题、常见问题和注意事项，并加以汇总形成文件。
会议当天对相关问题进行了讨论与修改，会后经再次整理形成文件及目录如下。
征集的问题中，部分个性化问题会上进行了交流与沟通，本文件未纳入。
征集的问题中，部分会上未达成共识，本文件未纳入。
征集的问题中，部分涉及审查内容及审查尺度的掌握。
结合当前多审合一的形势，优化施工图审查服务、推动勘察设计行业提质增效也是必然要求。
审查内容应限定在涉及公共利益、公众安全、工程建设强制性标准的内容，根据《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》（住房和城乡建设部令第13号）主要包括：（一）是否符合工程建设强制性标准；（二）地基基础和主体结构的安全性；（三）是否符合民用建筑节能强制性标准，对执行绿色建筑标准的项目，还应当审查是否符合绿色建筑标准；（四）勘察设计企业和注册执业人员以及相关人员是否按规定在施工图上加盖相应的图章和签字；（五）法律、法规、规章规定必须审查的其他内容。
目录：第一部分：民用建筑消防第二部分：工业建筑消防第三部分（1）：住宅建筑相关第三部分（2）：住宅建筑消防第四部分：安全防护第五部分：建筑节能第一部分：民用建筑消防问题一、关于“商业服务网点”的问题:1、商业服务网点的位置、防火分隔、建筑面积、使用功能等应符合“商业服务网点”术语。
2、设置在住宅下部的物业管理用房、居委会、治安联防等使用功能，其设置位置、防火分隔、建筑面积等符合“商业服务网点”术语的规定时，可以参照商业服务网点进行防火设计。
3、商业服务网点的疏散距离：⑴单层的商业服务网点，其疏散距离为室内任一点至首层安全出口的距离，不应大于22m，当设置设自动喷水灭火系统时增加25%。
建筑结构专业施工图审查中的常见问题1
建筑结构专业施工图审查中的常见问题1建筑结构专业施工图审查是建筑工程中一个重要的环节，其主要目的是保证建筑结构施工过程中安全可靠。
在审查过程中，有许多常见的问题需要注意，本文将介绍其中的一些。
问题一：柱子的轴力系数是否符合规定？柱子是建筑结构中承受垂直荷载最强的构件之一，其轴力系数的合理性对建筑的安全起着至关重要的作用。
在施工图审查过程中，需注意柱子轴力系数是否符合国家规定。
问题二：梁的抗弯能力分析是否充分？梁是建筑结构中承受横向荷载最强的构件之一，其抗弯能力的充分分析对建筑的安全也起着重要作用。
在施工图审查过程中，需要检查梁的截面尺寸、钢筋配筋等是否符合国家规定，以保证梁的安全可靠。
问题三：楼板的设计是否合理？楼板是建筑结构中主要承受水平荷载的构件之一，在施工图审查过程中，楼板设计的合理性需要得到特别关注。
需要检查楼板的荷载承载能力、梁柱之间的连接强度等方面是否符合国家规定。
问题四：基础的承载能力分析是否充分？建筑基础是建筑结构中支撑整个建筑的关键要素，其承载能力的充分分析对建筑的稳定性及安全性有着至关重要的作用。
在施工图审查过程中需检查基础的承载能力及稳定性分析，以确保其符合国家规定及建筑安全要求。
问题五：钢结构的焊接工艺是否符合规定？钢结构成为近年来建筑领域中备受重视的新兴材料，其使用需注意对焊接工艺的核对。
在施工图审查过程中，需要检查钢结构的焊接工艺是否符合国家规定及建筑材料的特性，以保证焊接效果的质量及稳定性。
，建筑结构专业施工图审查中需要注意的常见问题主要包括柱子的轴力系数、梁的抗弯能力分析、楼板的设计、基础的承载能力分析以及钢结构焊接工艺等。
审查人员需要针对每个问题进行详细核对，以确保建筑的安全及稳定性。
结构专业施工图审查常见问题
结构专业施工图审查常见问题摘要：本文简要分析结构专业施工图审查常见问题，并以加强结构专业施工图审查措施作为切入点，对建立明确的审查流程、确保合规性、加强审查人员培训以及公开透明审查过程等方面进行研究，期望能够为相关人员提供参考。
关键词：结构设计；施工图审查；规范标准引言：结构专业施工图审查是确保建筑工程质量、安全性和合规性的重要环节。
因此本文将深入分析结构专业施工图审查常见问题，通过深入分析这些常见问题，不仅会识别这些问题，还会提供解决方案和措施，以加强结构专业施工图审查的效率和质量。
1.结构专业施工图审查常见问题1.1设计不符合规范和标准结构专业施工图审查中常见的问题之一是设计不符合规范和标准。
这包括设计文档未充分遵循当地建筑规范和国际标准的要求，可能涉及荷载计算不准确、结构配置不合理、材料规格不符合要求等方面的不合规性。
进而可能导致建筑物结构的不稳定性和安全性受到威胁，增加了工程施工和维护的风险。
1.2审查人员缺乏专业水平结构专业施工图审查常见的问题之一是审查人员缺乏足够的专业水平。
这意味着审查人员可能不具备必要的结构工程知识和经验，难以深入理解和准确评估施工图纸，从而可能忽略关键的细节、设计不合规或安全隐患，从而影响了审查的有效性和建筑工程的质量。
1.3审查流程缺乏透明性结构专业施工图审查中常见的问题之一是审查流程缺乏透明性。
这意味着审查过程可能不够明确、公开或标准化，审查人员的决策和评估过程未能充分被记录或传达给相关利益方。
缺乏透明性可能导致设计团队和建设者难以理解审查进展，难以提供有针对性的反馈，也可能增加不确定性，使得审查的一致性和公正性受到威胁。
2.加强结构专业施工图审查措施2.1建立明确的审查流程建立明确的审查流程是加强结构专业施工图审查的关键措施之一[1]。
这一措施旨在确保审查过程有序、一致、透明，并且能够全面评估施工图纸，以满足建筑工程的质量、安全性和合规性标准。
首先，明确的审查流程需要定义审查的各个阶段和步骤。
2018年底山东省建设工程施工图审查建筑专业技术交流问题汇总
全省施工图审查机构建筑专业技术交流会意见汇总山东省施工图审查机构建筑专业交流会于2018年9月27日于青岛召开。
本次会议陆续征集问题200余条,前期对收集的问题进行梳理、合并、分类，并从零散的问题中提取出各大类问题的一些共性问题、常见问题和注意事项，并加以汇总形成文件。
会议当天对相关问题进行了讨论与修改，会后经再次整理形成文件及目录如下。
征集的问题中，部分个性化问题会上进行了交流与沟通，本文件未纳入。
征集的问题中，部分会上未达成共识，本文件未纳入。
征集的问题中，部分涉及审查内容及审查尺度的掌握。
结合当前多审合一的形势，优化施工图审查服务、推动勘察设计行业提质增效也是必然要求。
审查内容应限定在涉及公共利益、公众安全、工程建设强制性标准的内容，根据《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》（住房和城乡建设部令第13号）主要包括：（一）是否符合工程建设强制性标准；（二）地基基础和主体结构的安全性；（三）是否符合民用建筑节能强制性标准，对执行绿色建筑标准的项目，还应当审查是否符合绿色建筑标准；（四）勘察设计企业和注册执业人员以及相关人员是否按规定在施工图上加盖相应的图章和签字；（五）法律、法规、规章规定必须审查的其他内容。
目录：第一部分：民用建筑消防第二部分：工业建筑消防第三部分（1）：住宅建筑相关第三部分（2）：住宅建筑消防第四部分：安全防护第五部分：建筑节能第一部分：民用建筑消防问题一、关于“商业服务网点”的问题:1、商业服务网点的位置、防火分隔、建筑面积、使用功能等应符合“商业服务网点”术语。
2、设置在住宅下部的物业管理用房、居委会、治安联防、小型诊所、居民健身、卫生站、小型配套公建等使用功能（幼儿园、老年照料中心除外），其设置位置、防火分隔、建筑面积等符合“商业服务网点”术语的规定时，可以参照商业服务网点进行防火设计。
3、商业服务网点的平面尺寸控制：其凸出主楼投影尺寸，长度方向不宜大于住宅建筑主楼投影的1/4，进深方向不宜大于4m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工图审查结构专业常见问题汇总2018一．计算书：1. 活荷载信息：宜考虑活荷载不利布置。
2. 地下室信息：未考虑室外地面附加荷载。
3. 未定义角柱。
4. 框架结构应计入楼梯构件对地震作用及其效应的影响，不满足《抗规》6.1.15条。
5. ▲存在斜交构件、角度约26度，应分别计算各抗侧构件方向的水平地震作用，《抗规》5.1.1-2条。
6. ▲地基基础设计等级为甲级、乙级，应进行地基变形计算，《地规》3.0.2条。
7. 装配式结构，现浇竖向构件地震内力放大系数宜取1.1。
8. ▲装配整体式剪力墙结构，抗震等级不满足《装配式混凝土结构技术规程》6.1.3条的要求。
9. 重点设防类建筑结构安全等级宜为一级、结构重要性系数宜为1.1，《工程结构可靠性设计统一标准》（GB50153-2008） A.1.1条。
10. ±0.000楼板应考虑施工堆载，活荷载不宜小于5.0KN/m²。
11. ▲房屋高度大于60m的高层建筑：承载力设计时风荷载效应放大系数为1.1，《高规》4.2.2条。
12. 结构刚重比EJD/GH^2不大于2.7，应考虑重力二阶效应，《高规》5.4.2条。
13. 考虑偶然偏心影响的扭转位移比大于1.2时，应考虑双向地震作用。
二．结构设计总说明：1. ▲处理地基上的建筑物应在施工期间及使用期间记性沉降变形观测，《地规》10.3.8条。
2. ▲应注明“经参建各方验槽合格后方可进行下道工序施工”，《地规》10.2.1条。
3. 室外回填土要求：离外墙、基础800范围内应采用2:8灰土回填。
详L13J2页C5、C6。
4. 补充防水砼的质量保证要求，详《地下工程防水技术规范》4.1.22条。
5. 补充地下室外墙的水平和竖向施工缝的施工要求，详《地下工程防水技术规范》4.1.26条。
6. 补充砼结构在设计使用年限内检修、维护要求，详《砼规》3.5.8条。
7. 补充钢筋砼悬挑构件的拆模时间的要求。
8. 补充绿建设计内容：建筑形体规则性、预拌商品砼、预拌商品砂浆、高强钢筋、砌体材料等。
9. 补充“异形柱在层高范围内柱的每根纵筋钢筋接头数量不应超过1个”的要求，详《异形柱规范》6.1.5条。
10. 补充：车库楼盖为模壳结构，应考虑顶板覆土的不均匀性和施工机械随机性，明确荷载控制要求并提出荷载限值要求。
《住房城乡建设部办公厅关于加强地下室无梁楼盖工程质量安全管理的通知》（建办质[2018]10号）。
11. 梁柱不同等级砼接茬处离柱边距离应≥0.5h、且≥500，详17G101-11页2-2。
12. 圈梁、构造柱砼采用C20，不满足《砼规》4.1.2条。
13. 山东HRB335级钢筋已停产，取消关于HRB335级钢筋的说明。
14. 楼梯间及人流通道填充墙采用的钢筋网砂浆面层宜满足L13J3-3页08中5.17条要求。
15. 高层建筑不得采用砌体女儿墙，《非结构构件抗震设计规范》4.4.2条。
16. 消防车荷载：济南市区消防车总重按40T考虑、规范为30T，需调整消防车荷载。
三．基础：1. 温度后浇带间距宜控制在30~40米。
2. 地下水弱腐蚀性，基础下素砼垫层不应低于C20，《工业建筑防腐蚀设计规范》4.8.5条要求。
3. 地下水弱腐蚀性，基础钢筋直径不宜小于16mm,《工业建筑防腐蚀设计规范》4.2.7条的要求。
4. 天然地基：（1）补充钎探要求。
（2）独立基础厚度不满足“地基规范”8.2.11条及条文说明关于“台阶的宽高比≤2.5”的要求。
单柱矩形独立基础应以长边控制。
《地基》8.2.11条及条文说明。
（3）独立基础厚度不满足框架柱纵筋的竖向锚固长度0.6LaE且≥20d。
（4）柱下条基基础梁高度不宜小于柱距的1/8，《地规》8.3.1-1条。
（5）柱下条形基础端部外伸长度不小于第一跨的1/4，《地规》8.3.1-2条。
（6）柱墩宜设计为柔性柱墩。
5. 素砼桩（地基处理）：（1）素砼桩身混凝土的强度等级应满足《地基处理规范》3.0.11条及条文说明的要求。
（2）素砼桩中心距基础边缘不宜小于1倍桩径，《复合地基技术规范》14.2.1条的要求。
6. 预制管桩：（1）任一基桩的接头数量不超过3个,《预应力混凝土管桩技术标准》（JGJ/T406-2017）5.3.8条。
（2）明确沉桩工艺。
若为锤击法，应采用高应变法进行试打桩的打桩过程检测、不应少于3棵，《基桩检测技术规范》3.3.2条。
（3）管桩顶部应进行填芯处理，《预应力混凝土管桩技术标准》5.3.10、5.3.11条。
（4）腐蚀性环境应进行封底处理，《预应力混凝土管桩技术标准》5.3.9-2条。
7. 后注浆钻孔灌注桩：（1）补充单桩承载力检验时间的要求：“应在注浆完成20天后进行”，《桩基》6.7.9条。
（2）建议补充单桩注浆量，《桩基》6.7.4-4条。
（3）地下水弱腐蚀性，桩身砼应符合：C35、P8抗渗、水灰比不宜大于0.45、保护层不应小于55mm等要求，《工业防腐规范》4.9.4-3条。
四．剪力墙：1. 一、二级剪力墙：一字型剪力墙底部加强部位厚度不应小于220mm，《高规》7.2.1-2条。
2. 一字墙应加强配筋、两端通高设置约束边缘构件。
3. 对于“L”形、“T”及“Z”形边缘构件，当其肢端无剪力墙相连时，该肢端所配置的箍筋不应小于剪力墙的水平分布钢筋。
4. 地下室外墙钢筋间距不宜大于150，《高规》12.2.5。
5. 与筏板相连的剪力墙配筋不满足《地规》8.4.5条的要求。
6. 短肢剪力墙纵筋配筋率不满足《抗规》7.2.2-5条的要求。
7. 短肢剪力墙箍筋应加强、不宜少于Φ8@100。
8. 短肢剪力墙不宜采用一字型短肢剪力墙，《高规》7.2.2-6条。
9. 地下一层边缘构件纵筋不应小于地上一层对应边缘构件的纵筋截面面积，抗规6.1.14-4条。
10. Lc出边缘构件长度应取相应剪力墙竖向钢筋间距的倍数且不小于计算长度。
11. ▲翼墙箍筋采用Φ6@200，配筋率不满足《高规》7.2.17条的要求。
12. 抗震等级二级的约束边缘构件纵筋不应小于6Φ16，抗震等级三级的约束边缘构件纵筋不用小于6Φ14，《高规》7.2.15条。
13. 对于长度≤3倍墙厚的翼墙，其配筋构造应满足《抗规》第6.4.6条的要求。
14. 端柱应满足框架柱的相应要求，《高规》7.2.16-2条。
15. 连梁宜在剪力墙布置平面图内表达，《16G101-1》22页。
16. 连梁一端垂直搁置在剪力墙处应设置翼墙、且不应小于600，《高规》7.2.27-1条。
17. 楼面梁不宜支承在剪力墙的连梁上，《高规》7.1.5条。
18. 梁与剪力墙平面外相交处构造要求应满足《高规》7.1.6条的要求。
五．框架柱：1. 标准设防类建筑，不宜采用单榀框架结构，《抗规》6.1.5条。
2. 重点设防类建筑，不应采用单榀框架结构，《抗规》6.1.5条。
3. 基础嵌固框架结构：应按照基础嵌固、±0.00嵌固包络设计一层框架柱配筋，按照《抗规》6.2.3条进行包络设计。
4. 框架柱纵向钢筋间距不宜大于200，《抗规》6.3.8-2条。
5. 框架柱纵向钢筋的净间距不应小于50，《砼规》9.3.1-2条。
6. 框架柱箍筋重叠不宜多于两层，16G101-1页70。
7. 二、三级抗震等级框架柱加密区箍筋肢距不宜大于250，《抗规》6.3.9-2条。
8. 楼梯间短柱加密区箍筋的体积配箍率小于 1.2%，不满足《抗规》6.3.9-3-3条要求。
9. 框架柱节点核心区箍筋设置小于计算值。
10. 一级、二级框架柱的角柱应通高加密，《抗规》6.3.9-1-4条要求。
11. 柱净高与截面高度之比不大于4的柱全高箍筋加密设置，《抗规》6.3.9-1-4条。
12. ▲异形柱加密区箍筋间距大于7d，不满足《异形柱规范》6.2.10条的要求。
13. 异形柱纵筋间距不宜大于200mm，《异形柱规程》6.2.3-3条。
14. ▲转换柱箍筋体积配箍率小于1.5%，不满足《高规》10.2.10-3条得要求。
15. 转换柱截面宽度不应小于450mm，《高规》10..2.11-1条。
16. 楼梯间四角应设框架柱。
17. 加强跃层柱截面及配筋。
18. 多层错层结构，应按照《抗规》3.4.4进行设计，错层部位框架柱应参照《高规》10.4节进行设计。
六．梁：1. 框架梁、柱中心线偏心过大，应采取措施，参《高规》6.1.7条。
2. 充分利用钢筋抗拉强度时（模型中边支座未点铰），非框架梁应按照“Lg*”设计，16G101-1页89。
3. Lg*支座顶部纵筋在主梁内水平锚固长度不足0.6Lab，加大主梁宽度或减小次梁钢筋直径以满足构造。
4. 梁端支座钢筋面积小于跨中钢筋面积的1/4，不满足《砼规》9.2.6-1条的要求。
5. 框架梁内贯通中柱（圆柱）的钢筋直径不满足《抗规》6.3.4-2条的要求。
6. KL*纵筋在框架柱内水平锚固长度不满足0.4LabE，加大框架柱截面或减小框架梁纵筋直径。
7. 框架梁纵筋不宜超过三排。
8. 梁上部钢筋间距不满足《砼规》9.2.1-3条的要求。
9. 二级框架梁顶部通长筋设置不满足《抗规》6.3.4-1条的要求。
10. ▲梁端的底面与顶面纵向钢筋配筋量的比值应满足《抗规》6.3.3-2条要求。
