PCB电路板测试检验及规范分析一、PCB电路板测试的目的和重要性PCB电路板测试的主要目的是验证电路板的功能和性能是否符合设计要求，并确保其质量和可靠性。
测试可以帮助检测和解决电路板上的故障和问题，提高电路板的可靠性和稳定性，减少生产和使用中可能出现的风险和损失。
二、常用的PCB电路板测试方法1.功能测试：主要用于验证电路板的功能是否正常，包括输入输出测试、电源测试、通信测试等。
2.结构测试：用于检测电路板的物理结构是否符合设计要求，包括尺寸、形状、排列和布局等方面的测试。
3.性能测试：用于评估电路板的性能指标，包括电气特性测试、信号传输测试、功耗测试等。
4.可靠性测试：用于验证电路板在长时间使用过程中的可靠性，包括温度、湿度、振动和冲击等环境条件下的测试。
5.可编程测试：用于验证电路板上的可编程元件（如FPGA、微控制器等）的编程和功能。
三、PCB电路板检验的方法和指标1.外观检验：主要用于检测电路板的表面是否平整、无明显划痕、变形或损坏。
2.尺寸测量：用于验证电路板的尺寸和孔径是否符合设计要求，并通过光学测量或机械测量手段进行。
3.焊点质量检查：用于验证电路板上的焊点是否牢固、无焊接缺陷和冷焊等问题。
4.电气连通性测试：用于验证电路板上的导线、电阻、电容等电气元件的连通性和正常工作。
五、常用的PCB电路板质量控制标准1.IPC-A600H：电路板的外观和细节质量标准，包括外观缺陷、焊接缺陷和尺寸要求等。
2.IPC-6012D：刚性印制板的质量标准，包括材料、尺寸、硬度、结构、电气性能等方面的要求。
3.IPC-6013C:有机衬底印制电路板的质量标准，包括材料、尺寸、结构、可靠性等方面的要求。
4.IPC-2221B:印制板设计的通用规范，包括电气、机械、材料和可靠性等方面的要求和指导。
5.JEDEC标准：半导体器件和集成电路的质量控制标准，包括ESD测试、温度循环测试等。
总结：PCB电路板的测试、检验及规范分析对于确保电路板的质量和性能至关重要。
pcb检验方法
pcb检验方法PCB（Printed Circuit Board）检验是保证电子产品质量的重要环节之一。
合理的检验方法能够有效地减少不良品的出现，提高产品的可靠性和稳定性。
本文将介绍几种常用的 PCB 检验方法，并对其原理和适用范围进行详细说明。
一、目视检查法目视检查法是最基本也是最常用的 PCB 检验方法之一。
通过人眼观察 PCB 上的元件、焊点和线路等，判断是否存在缺陷或错误。
这种方法简单易行，但受到人眼视力和经验的限制，容易出现漏检和误判的情况。
因此，在目视检查时要进行适当的训练和质量管控，以提高检验的准确性和可靠性。
二、X射线检查法X射线检查法是一种无损检测方法，通过照射 PCB 板上的元件和线路，利用 X射线的透射、散射和吸收等特性，观察和分析 PCB 内部的结构和连接状态。
这种方法可以检测到难以通过目视检查发现的缺陷，如焊点的冷焊、虚焊、裂纹等。
同时，X射线检查还可用于检测 PCB 板上的金属内层连接状态、多层板层间连接等。
但由于设备成本较高，操作复杂，需要专业人员进行操作和解读结果，因此在实际应用中较为有限。
三、自动光学检查法自动光学检查（AOI，Automated Optical Inspection）法是利用光学系统进行检验的一种方法。
通过高分辨率的摄像头和图像处理系统，对 PCB 表面的元件、焊点和线路进行拍照和分析，判断是否存在缺陷和错误。
自动光学检查法具有高效、准确的特点，可以快速检测出各种常见的缺陷，如错位、错极、短路、开路等。
同时，由于自动化程度高，可以大大减少人工操作和判断的误差，提高检验的一致性和可靠性。
四、电测试法电测试法是通过在 PCB 上施加电压或电流，测量相应的电信号来判断电路的连通性和正确性。
常用的电测试方法包括接触式测试和非接触式测试。
接触式测试利用测试针或探针与 PCB 上的测试点接触，进行电信号的测量和判断。
非接触式测试则是通过电磁感应或电容耦合等原理，对 PCB 上的电信号进行检测和分析。

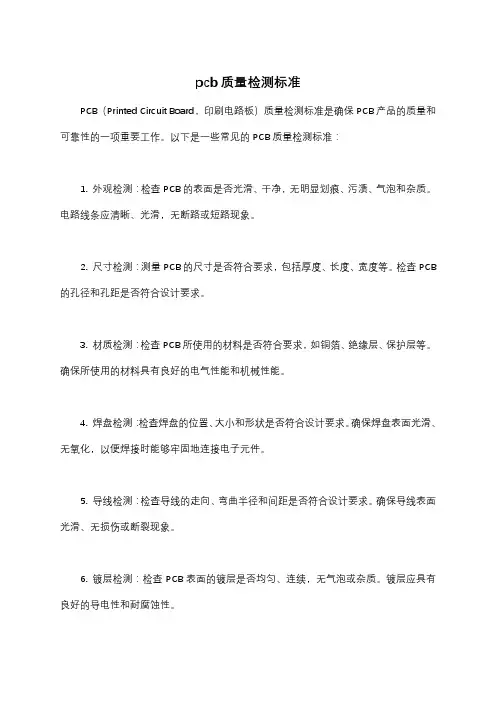

pcb质量检测标准
pcb质量检测标准
PCB（Printed Circuit Board，印刷电路板）质量检测标准是确保PCB产品的质量和可靠性的一项重要工作。
以下是一些常见的PCB质量检测标准：
1. 外观检测：检查PCB的表面是否光滑、干净，无明显划痕、污渍、气泡和杂质。
电路线条应清晰、光滑，无断路或短路现象。
2. 尺寸检测：测量PCB的尺寸是否符合要求，包括厚度、长度、宽度等。
检查PCB 的孔径和孔距是否符合设计要求。
3. 材质检测：检查PCB所使用的材料是否符合要求，如铜箔、绝缘层、保护层等。
确保所使用的材料具有良好的电气性能和机械性能。
4. 焊盘检测：检查焊盘的位置、大小和形状是否符合设计要求。
确保焊盘表面光滑、无氧化，以便焊接时能够牢固地连接电子元件。
5. 导线检测：检查导线的走向、弯曲半径和间距是否符合设计要求。
确保导线表面光滑、无损伤或断裂现象。
6. 镀层检测：检查PCB表面的镀层是否均匀、连续，无气泡或杂质。
镀层应具有良好的导电性和耐腐蚀性。
7. 可靠性检测：进行环境试验、寿命测试等可靠性检测，以评估PCB产品的可靠性和稳定性。
8. 电气性能检测：测试PCB的电气性能，如电阻、电容、电感等元件的值是否符合要求，以及电路的传输特性、频率响应等是否符合设计要求。
9. 安全性检测：检查PCB产品是否符合相关安全标准，如防火、防电击等。
总之，PCB质量检测标准涵盖了外观、尺寸、材质、焊盘、导线、镀层、可靠性、电气性能和安全性等多个方面。
通过执行这些标准，可以确保PCB产品的质量和可靠性，以满足客户的需求。

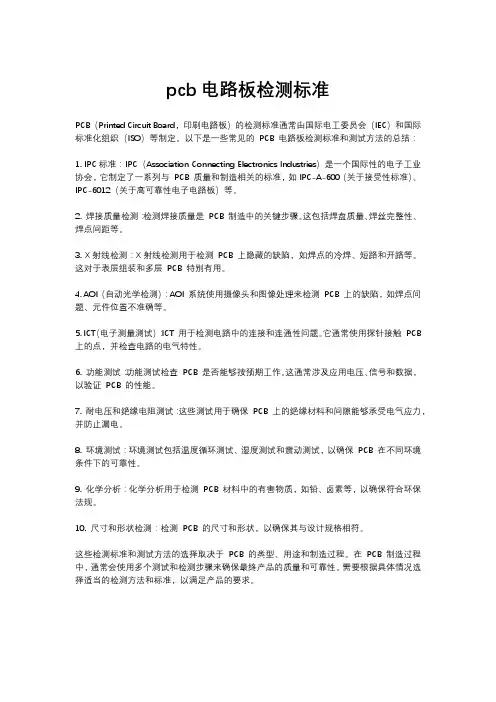

pcb电路板检测标准
pcb电路板检测标准PCB（Printed Circuit Board，印刷电路板）的检测标准通常由国际电工委员会（IEC）和国际标准化组织（ISO）等制定。
以下是一些常见的PCB 电路板检测标准和测试方法的总结：1. IPC标准：IPC（Association Connecting Electronics Industries）是一个国际性的电子工业协会，它制定了一系列与PCB 质量和制造相关的标准，如IPC-A-600（关于接受性标准）、IPC-6012（关于高可靠性电子电路板）等。
2. 焊接质量检测：检测焊接质量是PCB 制造中的关键步骤。
这包括焊盘质量、焊丝完整性、焊点间距等。
3. X射线检测：X射线检测用于检测PCB 上隐藏的缺陷，如焊点的冷焊、短路和开路等。
这对于表层组装和多层PCB 特别有用。
4. AOI（自动光学检测）：AOI 系统使用摄像头和图像处理来检测PCB 上的缺陷，如焊点问题、元件位置不准确等。
5. ICT（电子测量测试）：ICT 用于检测电路中的连接和连通性问题。
它通常使用探针接触PCB 上的点，并检查电路的电气特性。
6. 功能测试：功能测试检查PCB 是否能够按预期工作。
这通常涉及应用电压、信号和数据，以验证PCB 的性能。
7. 耐电压和绝缘电阻测试：这些测试用于确保PCB 上的绝缘材料和间隙能够承受电气应力，并防止漏电。
8. 环境测试：环境测试包括温度循环测试、湿度测试和震动测试，以确保PCB 在不同环境条件下的可靠性。
9. 化学分析：化学分析用于检测PCB 材料中的有害物质，如铅、卤素等，以确保符合环保法规。
10. 尺寸和形状检测：检测PCB 的尺寸和形状，以确保其与设计规格相符。
这些检测标准和测试方法的选择取决于PCB 的类型、用途和制造过程。
在PCB 制造过程中，通常会使用多个测试和检测步骤来确保最终产品的质量和可靠性。
需要根据具体情况选择适当的检测方法和标准，以满足产品的要求。
PCB可靠性测试方法
PCB可靠性测试方法PCB（Printed Circuit Board，印刷电路板）是电子产品中非常常见的一种组件，其可靠性对整个产品的功能和稳定性都至关重要。
为了确保PCB的可靠性，需要进行一系列的可靠性测试。
下面将介绍几种常用的PCB可靠性测试方法。
1.热老化测试热老化测试是通过模拟电子产品在长时间使用过程中的温度变化，来评估PCB在高温环境下的稳定性。
这种测试可以检测出PCB的材料性能、焊点和线路的可靠性等问题。
测试时，将PCB置于高温恒温箱或热循环箱中，通过设定一定的温度和时间来观察其性能变化。
2.湿热老化测试湿热老化测试是通过将PCB置于高温高湿的环境中来模拟产品在潮湿环境下的使用情况，以判断其耐潮湿性和防潮性能。
测试时，将PCB置于高温高湿箱中，通过设定一定的温度和湿度来模拟潮湿环境，观察其性能变化。
3.振动测试振动测试用于评估PCB在振动环境下的可靠性，模拟产品在运输或使用过程中的振动情况。
测试时，将PCB固定在振动台上，通过不同频率和振幅的振动来模拟振动环境，观察其性能变化和可能存在的失效情况。
4.冲击测试冲击测试用于评估PCB在碰撞或机械冲击下的可靠性，模拟产品在运输或使用过程中的冲击情况。
测试时，将PCB固定在冲击台上，通过施加冲击力或快速变向的机械冲击来模拟冲击环境，观察其性能变化和可能存在的失效情况。
5.可靠性寿命测试可靠性寿命测试是通过长时间的实际使用来评估PCB的可靠性，模拟产品在正常使用寿命内的情况。
测试时，将PCB安装在实际产品中，并进行正常操作和使用，通过长时间稳定运行来观察其性能变化和可能存在的失效情况。
6.温度循环测试温度循环测试用于评估PCB在温度变化环境下的可靠性，模拟产品在温度变化过程中的热膨胀和收缩情况。
测试时，将PCB置于温度循环箱或快速温度变化设备中，通过设定一定的温度和循环次数来模拟温度变化环境，观察其性能变化和可能存在的失效情况。
在进行PCB可靠性测试时，需要根据产品的应用场景和需求，选择合适的测试方法和参数进行测试。

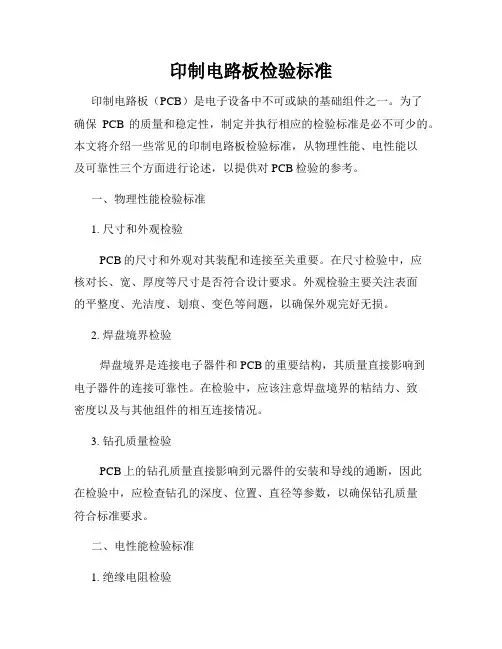

印制电路板检验标准
印制电路板检验标准印制电路板（PCB）是电子设备中不可或缺的基础组件之一。
为了确保PCB的质量和稳定性，制定并执行相应的检验标准是必不可少的。
本文将介绍一些常见的印制电路板检验标准，从物理性能、电性能以及可靠性三个方面进行论述，以提供对PCB检验的参考。
一、物理性能检验标准1. 尺寸和外观检验PCB的尺寸和外观对其装配和连接至关重要。
在尺寸检验中，应核对长、宽、厚度等尺寸是否符合设计要求。
外观检验主要关注表面的平整度、光洁度、划痕、变色等问题，以确保外观完好无损。
2. 焊盘境界检验焊盘境界是连接电子器件和PCB的重要结构，其质量直接影响到电子器件的连接可靠性。
在检验中，应该注意焊盘境界的粘结力、致密度以及与其他组件的相互连接情况。
3. 钻孔质量检验PCB上的钻孔质量直接影响到元器件的安装和导线的通断，因此在检验中，应检查钻孔的深度、位置、直径等参数，以确保钻孔质量符合标准要求。
二、电性能检验标准1. 绝缘电阻检验绝缘电阻是PCB中保证电路安全和稳定运行的重要指标之一。
在检验中，应通过测量电路板上的绝缘电阻值来评估其绝缘性能，确保其值在合理的范围内。
2. 电容和电感检验电容和电感是PCB中的常见电性元件。
在检验中，应通过测试电容和电感的值来验证其是否符合设计要求，以确保电路的正常运行。
3. 导通测试导通测试是一种常用的电性能检验方法，旨在验证PCB上的导线是否正确连接。
通过在测试中施加合适的电压，可以检测电路是否存在短路、开路等问题。
三、可靠性检验标准1. 焊点可靠性测试焊点是PCB上连接各个组件的重要部分，其质量直接影响到电路的稳定性和可靠性。
在检验中，可以采用拉力和冲击测试来评估焊点的可靠性，以确保其能够在长期使用中不发生脱落或断裂。
2. 温湿度循环测试温湿度循环测试是一种常用的可靠性测试方法，旨在模拟PCB在不同温度和湿度条件下的使用环境。
通过反复变换温湿度条件，可以评估PCB在复杂环境下的可靠性和稳定性。
PCB可靠性分析
PCB可靠性分析PCB（Printed Circuit Board，印刷电路板）作为电子设备的重要组成部分，其可靠性对产品的性能和寿命具有重要影响。
通过对PCB的可靠性分析，可以帮助我们了解和评估电路板的性能和故障特性，进而优化设计和生产过程，提高产品质量和可靠性。
本文将介绍PCB可靠性分析的相关内容，包括可靠性指标、故障分析方法和提高可靠性的措施等。
一、可靠性指标1. MTBF（Mean Time Between Failures，平均无故障工作时间）：指在给定条件下，设备平均无故障工作的时间。
MTBF是衡量设备可靠性的重要指标，可以通过故障数据统计和可靠性预测等方法得到。
2. 故障率（Failure Rate）：是指在单位时间内发生故障的频率。
故障率与可靠性相互关联，可以通过故障数据统计和可靠性预测等方法得到。
3.可靠性指标：还包括各种可靠性指标，如可靠性增长、可靠性指标分布等，用于描述和评估设备的可靠性水平。
二、故障分析方法1.故障模式与效应分析（FMEA）：通过分析PCB中存在的潜在故障模式和可能的故障效应，确定关键零部件和关键工艺，进而制定相应的预防和控制措施，提高PCB的可靠性。
2.可靠性预测：通过统计故障和失效数据，应用可靠性预测模型，进行可靠性预测和评估。
可靠性预测可以指导产品设计和可靠性改进措施的制定。
3.故障树分析（FTA）：通过分析电路板中故障的可能原因和关系，构建故障树，分析故障发生的概率和可能性，找出故障发生的主要原因，并制定相应的改进措施。
4.场效应分析（FMEA）：通过局部强氧化和电泳法，研究PCB中微小缺陷的几何形态和电学特性，进而评估缺陷对PCB可靠性的影响。
5.老化试验和可靠性测试：通过在特定环境条件下进行PCB的老化试验和可靠性测试，模拟和加速PCB在使用过程中的老化和故障情况，验证和评估PCB的可靠性。
三、提高可靠性的措施1.合理的设计和布局：包括选择合适的材料、合理布局电路、减少焊点和焊盘数量、避免过度热应力等，从而减少故障的可能性。
PCB性能测试
PCB性能测试PCB，即印制电路板，是电子设备中最基本的组成部分之一。
为了确保电子设备的稳定运行和可靠性，必须对PCB进行性能测试。
本文将介绍PCB性能测试的内容和流程。
一、性能测试种类1. 绝缘电阻测试：用于测量电路板各层之间或电路板和周围环境之间的绝缘电阻。
测量绝缘电阻时，通常需要将一端接地，然后使用万用表测量与其他端点的电阻值。
2. 轨迹阻抗测试：用于测量电路板信号传输路径的阻抗。
通过对传输路径的阻抗进行测试，可以确保数据的传输质量，从而提高电子设备的性能。
3. 焊接测试：用于测试PCB上所采用的焊接技术的性能。
测试焊接性能可以避免焊接不牢或电子器件运行异常的情况。
4. 环境测试：用于测试PCB在不同环境下的性能。
比如，在高温或低温环境下，电路板的性能可能会受到影响。
5. 机械性能测试：用于测量电路板在物理环境下的性能，比如抗弯曲或耐冲击性等。
这种测试还包括PCB振动测试，可用于测试电路板在振动环境下的可靠性。
二、性能测试流程1. 确定测试标准：在测试PCB性能之前，需要明确测试标准。
标准化测试可确保测试结果的准确性和可靠性。
这些标准可参考国家标准或行业标准。
2. 准备测试设备：根据所需测试的性能，准备相应的测试设备。
如，需要绝缘电阻测试，通常需要使用万用表、高阻测试仪等。
3. 进行测试：根据所选的测试方法，进行测试。
比如绝缘电阻测试，需要将电路板的两个端口连接到测量仪器的两个端口，并测量电阻值。
每一项测试都需要按照标准规定的参数和流程进行测试，保证测试结果的可靠性。
4. 记录结果：完成测试后，需要记录测试结果。
将测试结果与测试标准进行比较，判断PCB是否符合标准，以便进行后续的维修或处理。
三、PCB性能测试的重要性1. 保证电路板的可靠性：电子设备的可靠性是用户最看重的方面之一。
进行性能测试，可以检查电路板的各个方面，确保电路板的可靠性。
2. 减少维修次数和维修成本：通过测试，可以发现电路板内部存在问题，从而避免维修不良或更换不必要的部件。
pcb检验标准
pcb检验标准PCB检验标准。
PCB（Printed Circuit Board）即印刷电路板，是电子产品中不可或缺的部件之一。
而对于PCB的质量检验，是保证电子产品质量的重要环节。
本文将介绍PCB检验的标准和方法，以期对PCB生产和质量控制有所帮助。
首先，PCB的外观检验是非常重要的一环。
在外观检验中，需要检查PCB表面是否有划痕、氧化、焊盘是否完整、焊点是否均匀等。
同时，还需要检查PCB的尺寸、孔径、线宽线距等参数是否符合要求。
外观检验可以直观地了解PCB的制造质量，确保其外观完整、尺寸准确。
其次，电气性能检验是PCB检验的重要内容之一。
在电气性能检验中，需要使用测试仪器对PCB进行导通测试、绝缘测试、耐压测试等。
通过这些测试，可以确保PCB的电气性能符合设计要求，避免因电气性能不达标而导致的故障。
此外，焊接质量检验也是PCB检验的关键环节。
焊接质量直接影响着PCB的可靠性和稳定性。
在焊接质量检验中，需要对PCB的焊盘、焊点进行检查，确保焊接完好，无虚焊、漏焊等现象。
同时，还需要进行焊接强度测试，以确保焊接牢固可靠。
最后，环境适应性检验也是PCB检验的重要内容之一。
电子产品在使用过程中会受到不同的环境影响，如温度、湿度、震动等。
因此，PCB需要经过环境适应性测试，确保其在不同环境条件下仍能正常工作。
综上所述，PCB检验标准涉及外观检验、电气性能检验、焊接质量检验和环境适应性检验等多个方面。
只有严格按照标准进行检验，才能保证PCB的质量达标，从而保障电子产品的质量和可靠性。
希望本文能对PCB生产厂家和质量管理人员有所帮助，提高PCB的质量水平，为电子产品的稳定运行提供保障。
PCB可靠性测试方法
九. CTE测试 (IPC-TM-650 2.4.24)
1.目的: 评估PCB板的热变形系数 。
2.设备: TMA测试仪、烘箱、干燥器
3.方法: 取样并将样品边缘打磨光滑，样品尺寸6.35*6.35mm。 将待测样品放入105℃的烘箱内烘烤2小时，取出放入干燥器内冷 却至室温至少30分钟。 将样品放在TMA的样品台上，设定升温速率是10℃/min，扫描终 止温度设定为250℃。 从所得的热流曲线上，使用Universal Analysis软件分析，分别得 出板材在Tg点前后的CTE 。
使用使用7575异丙醇溶液对样品表面进行清洗异丙醇溶液对样品表面进行清洗1515分钟分钟在此过在此过程中样品表面离子会进入溶液中程中样品表面离子会进入溶液中从而使溶液的电导率发生从而使溶液的电导率发生变化变化以此判断板面受污染的程度以此判断板面受污染的程度
PCB可靠性测试方法
参考标准: IPC-TM-650 IPC-A-600
3.方法: 将板放在坚固的水平面上。 先用最硬的测试铅笔放在阻焊膜上，成45°角并加10N力，逆向 前推。 使铅笔在阻焊层上匀速向前移动1/4″，涂层即留下一道划痕。 继续用下一较软的铅笔进行测试，直到无划痕为止。
4.接收标准: 在阻焊膜上再无划痕时，测试铅笔的硬度即为测试结果，要求最
小的铅笔硬度为6H 。
三. 热应力测试 (IPC-TM-650 2.6.8)
1.目的: 测试基材和铜层的耐热程度.
2.设备: 恒温锡炉,秒表,烘箱 .
3.方法: 140℃条件下烘板4小时，取出冷却至室温。 蘸取助焊剂。 将恒温锡炉温度调至288℃，将样品浮在锡面上，10秒 后拿出。冷却至室温。 可根据需要重复浮锡、冷却的步骤。
4.接收标准: 表面（主要指SMT焊盘）润湿面积至少应95% 。 各镀通孔应完全浸润铅锡。
浅析PCB两种重要可靠性测试方法
浅析PCB两种重要可靠性测试方法黄世清;张利华【摘要】PCB reliability testing is the most frequent subject the manufacturers and costumers devoted into. Intercenect stress test(IST)and thermal cycle test(TCT)are two of the most polular and effective test methods for evaluating the reliability of PCB in long term application within shot testing time. This paper introduce the test method and standard of IST and TCT, and presentate how to analysis test failures by introducing some study cases the auther have devoted into, and also recommend some improve dicection for IST and TCT failures.%电路板可靠性评估是每个制造厂家、客户研究得最多的课题，互联应力测试及冷热循环测试是现有的在短时间内评估电路板的长期可靠性的有效测试方法。
文章对互联应力测试及冷热循环测试方法及标准进行了详细介绍，并通过简单的实际测试研究案例来介绍如何分析失效并找出失效原因，并提出一些失效原因的改善方向。
【期刊名称】《印制电路信息》【年(卷),期】2014(000)004【总页数】7页(P88-94)【关键词】可靠性;互联应力测试;冷热循环测试【作者】黄世清;张利华【作者单位】深南电路有限公司，广东深圳 518053;深南电路有限公司，广东深圳 518053【正文语种】中文【中图分类】TN411 前言随着电子行业的不断发展，PCB行业对产品的长期可靠性要求越来越重视。
PCB板的测试方法
PCB板的测试方法PCB板（Printed Circuit Board，印制电路板）是电子产品中的关键组成部分，负责电子元器件的连接和支持。
在PCB板的制造过程中，为了保证电路板的质量和可靠性，需要进行各种测试。
下面将介绍几种常见的PCB板测试方法。
1.目视检查：目视检查是最简单且最基础的PCB板测试方法。
检查人员通过肉眼观察PCB板上的元器件、印制电路和连接线，检查是否有焊接问题、元器件损坏或错位等缺陷。
2.X射线检查：X射线检查可以用于检测PCB板中元器件的安装质量和焊接质量。
X射线可以透过PCB板，帮助检查人员观察元器件的安装位置、焊点的完整性和可靠性。
3. 印刷回路测试（PCB Tester）：印刷回路测试是一种用于验证PCB板电气连通性的方法。
在PCB制造的早期，印刷回路测试通常会使用简单的手工测试方法，如使用导线和电流表测试各个节点的连通性。
随着电子设备的复杂性越来越高，专门的印刷回路测试设备被引入，可以自动地进行测试，快速地发现电气连通性问题。
4.电子测试：电子测试是一种通过测量电路参数（如电阻、电容、电感、开关状态等）来检测PCB板性能的方法。
电子测试通常使用多用途测试仪（如万用表、示波器等）进行，检测人员需要将测试仪与PCB板相连，并进行相应参数的测量。
5.高频测试：高频测试主要针对高频电路的性能进行检测。
高频电路在通信、雷达、射频等领域中广泛应用，需要经过严格的测试来确保其工作性能和可靠性。
高频测试主要包括电压驱动、幅度衰减、频谱分析等测试，通常使用专门的高频测试设备进行。
6.温度测试：温度测试是一种通过模拟不同工作温度下的条件来测试PCB板的性能和可靠性的方法。
温度测试可以帮助检测人员发现在不同温度下可能出现的问题，如元器件的故障、接触不良等。
7.振动测试：振动测试是一种通过模拟PCB板在运行中的振动环境，来测试其机械强度和可靠性的方法。
振动测试主要通过使用振动台或振动器来模拟不同频率和幅值的振动，观察PCB板在振动环境下的性能和可靠性。
PCB可靠性测试方法
PCB可靠性测试方法PCB（Printed Circuit Board）可靠性测试是评估PCB在实际使用过程中的稳定性和可靠性的一种方法。
它包括一系列的测试和评估，以确保PCB能够满足产品设计的要求，并在各种环境和负载条件下正常工作。
在本篇文章中，我将介绍几种常用的PCB可靠性测试方法。
1. 热冲击测试（Thermal Shock Test）：热冲击测试是评估PCB在温度变化时的可靠性的一种方法。
它通过将PCB放置在高温和低温环境之间进行多次切换，来模拟PCB在现实应用中的温度变化情况。
测试过程中，PCB会经历热胀冷缩，从而引起其内部材料和连接件的应力变化，以此评估其可靠性。
2. 恒温恒湿测试（Temperature and Humidity Test）：恒温恒湿测试是评估PCB在潮湿和高温环境下的可靠性的一种方法。
在这种测试中，PCB被置于特定的温度和湿度条件下，以模拟实际使用中可能遇到的恶劣环境。
测试过程中，PCB会遭受潮湿和高温对其内部材料和连接件的影响，以此评估其稳定性和可靠性。
3. 电气性能测试（Electrical Performance Test）：电气性能测试是评估PCB在正常工作条件下的电气性能和可靠性的一种方法。
这些测试可能包括电阻测试、电容测试、电流测试、输入输出信号测试等。
通过这些测试，可以检查PCB上的连接是否正常、电气参数是否符合设计规格，并评估其可靠性。
4. 冲击振动测试（Shock and Vibration Test）：冲击振动测试是评估PCB在受到冲击和振动时的可靠性的一种方法。
在这种测试中，PCB会经历各种冲击和振动条件，以模拟真实环境下可能遭受的物理变化。
测试过程中，PCB会受到不同方向的力和振动，以此评估其结构强度和连接件的可靠性。
5. 寿命测试（Life Test）：寿命测试是评估PCB在连续工作条件下的寿命和可靠性的一种方法。
在这种测试中，PCB会被长时间加电和加热，以模拟实际使用中的工作环境。
PCB板的测试方法
PCB板的测试方法PCB板是电子产品中必不可少的组成部分，负责连接各个电子元器件，并传递电信号和电能。
为了确保PCB板的质量，需要对其进行严格的测试。
下面将介绍一些常用的PCB板测试方法。
1.目视检查：这是最简单也是最常用的测试方法之一，通过肉眼观察PCB板上的焊点、引线和元器件等是否存在损坏、短路、接触不良等问题。
同时还可以检查是否有明显的腐蚀、裂纹等。
2.电气连通测试：通过使用测试仪器对PCB板的电气连通性进行测试。
通常使用万用表、电阻表、电源等仪器进行测试，检测PCB板上的导线和元件之间的连接是否正常，避免开路、短路和接触不良等问题。
3.焊点测试：焊点是连接元器件与PCB板的重要部分，所以需要进行焊点测试。
可以使用显微镜或特殊的测试仪器对焊点进行检查，确保焊点的质量和牢固性。
4.功能性测试：对PCB板进行功能性测试，可以通过电源连接电路并使用测试仪器或设备进行测试，检测PCB板上各部分的电路和电子元器件是否正常工作。
5.环境适应性测试：测试PCB板在各种环境条件下的适应性。
可以将PCB板放入高温、低温、潮湿等环境中，检测其在不同环境下是否能正常工作。
6.信号完整性测试：用于测试信号的传输和接收是否正常，避免信号丢失、干扰和失真等问题。
可以使用示波器等仪器进行测试。
7.绝缘测试：用于测试PCB板上的绝缘性能，检测是否有漏电、绝缘损坏等问题。
可以使用绝缘电阻测试仪进行测试。
8.高频测试：用于测试PCB板在高频环境下的电性能。
主要通过网络分析仪等仪器进行测试。
9.可靠性测试：测试PCB板的可靠性和寿命。
可以使用加速老化测试、振动测试、冲击测试等方法进行测试，以验证PCB板的可靠性。
10.X射线检测：用于检测PCB板内部的焊点连接情况，以及检查是否存在线路间的短路、开路等问题。
可以通过X射线检测设备进行测试。
通过以上的测试方法，可以全面地检查PCB板的质量和性能，确保其可以正常工作并符合设计要求。
PCB测试介绍解析
PCB测试介绍解析PCB测试是指对印刷电路板（Printed Circuit Board，PCB）进行各种测试，旨在确保其质量和性能符合规格要求。
测试过程通常包括电气测试、可靠性测试和功能测试等。
本文将对这些测试的基本原理、常用方法和测试设备进行详细介绍。
1.电气测试电气测试是对PCB上的电路连接进行检查的一种测试方法。
它主要通过测量电阻、电容、电感、电压和电流等参数来检查电路的连接是否正确，并保证电路在各种工作条件下能够正常工作。
常用的电气测试方法有：（1）结对测试：将电路板的两个引脚结对连接，并通过外部测试仪器对连接进行测量，以确定电路是否正常连接。
（2）点对点测试：将测试仪器的探针与电路板的引脚一一对应连接，并通过测试仪器对引脚进行测量，以判断电路是否正常连接。
2.可靠性测试可靠性测试是对PCB在各种环境条件下长时间运行测试的一种方法。
它主要通过模拟PCB在实际使用情况下的工作环境，并检测PCB在这些环境中的性能是否稳定和可靠。
常用的可靠性测试方法有：（1）温度循环测试：将PCB置于高温和低温环境中交替测试，以模拟PCB在温度变化较大的环境中的性能。
（2）湿度循环测试：将PCB置于高湿度和低湿度环境中交替测试，以模拟PCB在湿润环境中的性能。
（3）振动测试：对PCB进行振动测试，以模拟PCB在振动环境中的性能。
（4）耐久性测试：对PCB进行长时间连续工作测试，以模拟PCB在长时间使用情况下的性能。
3.功能测试功能测试是对PCB上各个功能模块进行测试的一种方法。
它主要通过模拟PCB在实际使用情况下的工作状态，检测PCB各个功能模块的性能是否符合设计要求。
常用的功能测试方法有：（1）信号发生器测试：通过信号发生器产生不同频率、幅度和波形的信号，输入到PCB上进行测试，以检测PCB对不同信号的处理能力。
（2）逻辑分析仪测试：通过逻辑分析仪对PCB上的数字信号进行采样和分析，以检测PCB上的逻辑电路是否正常工作。
pcb成品可靠性测试标准
pcb成品可靠性测试标准PCB成品可靠性测试标准。
PCB（Printed Circuit Board）是电子产品中不可或缺的组成部分，其质量和可靠性直接影响着整个电子产品的性能和稳定性。
因此，对于PCB成品的可靠性测试标准显得尤为重要。
本文将从可靠性测试的意义、测试的内容和标准、测试方法等方面进行详细介绍。
首先，我们需要明确可靠性测试的意义。
可靠性测试是为了验证PCB成品在特定条件下的使用寿命和稳定性，以便预测其在实际使用中的可靠性表现。
通过可靠性测试，可以发现PCB成品在长期使用过程中可能出现的问题，及时进行改进和优化，提高产品的质量和可靠性。
接下来，我们来看一下PCB成品可靠性测试的内容和标准。
首先是环境适应性测试，包括高温、低温、湿热、干热等环境下的测试，以验证PCB成品在不同环境条件下的可靠性。
其次是机械性能测试，包括冲击、振动、跌落等测试，以验证PCB成品在运输和使用过程中的机械强度。
此外，还包括电气性能测试，包括电压、电流、绝缘电阻等测试，以验证PCB成品在电气方面的可靠性。
最后是可靠性寿命测试，包括加速寿命测试、可靠性抽样测试等，以验证PCB成品的使用寿命和可靠性。
针对上述测试内容，国际上已经形成了一系列的标准，如IPC-6012、IPC-6013、IPC-6018等，这些标准对于PCB成品的可靠性测试提供了详细的测试方法和要求，为PCB成品的可靠性测试提供了有力的支持和指导。
在进行PCB成品可靠性测试时，我们需要选择合适的测试方法。
常见的测试方法包括加速老化测试、可靠性抽样测试、可靠性试验等。
其中，加速老化测试是通过提高环境温度、湿度等条件，加速PCB成品的老化过程，以验证其在短时间内的可靠性表现；可靠性抽样测试是通过对一定数量的样品进行测试，以验证整批产品的可靠性水平；可靠性试验则是通过模拟实际使用条件，对PCB成品进行长时间的测试，以验证其在实际使用中的可靠性表现。
总之，PCB成品的可靠性测试标准对于保证产品质量和可靠性至关重要。
PCB可靠性测试方法则要
PCB可靠性测试方法则要PCB（Printed Circuit Board，印刷电路板）是电子设备中重要的组成部分，其可靠性对整个系统的稳定运行和寿命有着重要影响。
为了确保PCB的可靠性，需要进行一系列的测试方法，以下将介绍几种常用的PCB可靠性测试方法。
1.焊接可靠性测试：焊接是PCB组装中的重要工艺，焊接可靠性测试主要目的是评估焊接质量和连接稳定性。
常用的焊接可靠性测试方法包括环境测试、热冲击测试、振动测试和冲击测试等。
环境测试将PCB置于高温、低温、高湿和低湿等不同环境条件下进行测试，以模拟实际使用环境；热冲击测试则是在极端温度变化下测试焊点的稳定性；振动测试和冲击测试则是评估焊点的机械强度和耐久性。
2.电气性能测试：电气性能测试是评估PCB的工作稳定性和可靠性的重要手段。
常用的电气性能测试方法包括耐压测试、绝缘电阻测试、接触电阻测试和信号传输测试等。
耐压测试通过对PCB内部电路的导电材料和结构的耐压能力进行测试，以确保PCB能够在工作电压范围内正常运行；绝缘电阻测试评估PCB的绝缘性能，确保电路之间不发生意外电流引起的故障；接触电阻测试用于评估焊接点和连接器的接触质量等；信号传输测试则是测试PCB上各个信号线路的传输性能，以保证数据的准确性和可靠性。
3.环境适应性测试：环境适应性测试是评估PCB在特定环境条件下的可靠性。
这些环境条件包括温度、湿度、气压、气氛和介质等。
环境适应性测试方法主要包括高温老化测试、低温冷冻测试、湿热循环测试和腐蚀性气体测试等。
高温老化测试用于评估PCB在高温下的稳定性和耐久性；低温冷冻测试用于评估PCB在低温下的性能和可靠性；湿热循环测试则是在高温高湿条件下测试PCB的可靠性；腐蚀性气体测试则是评估PCB对环境中腐蚀气体的抵抗能力。
4.动态电热测试：动态电热测试是评估PCB在实际工作条件下的电热特性和可靠性。
这种测试方法主要是通过在PCB上施加实际工作负载，并在不同工况下测试PCB的温度分布、热传导性能和散热能力等。
PCB板检验方法
PCB板检验方法PCB（Printed Circuit Board）板是电子产品中常见的基础组件之一，用于支持和连接电子元器件。
PCB的质量直接影响着整个电子产品的可靠性和性能。
因此，对PCB板进行严密的检验是非常重要的。
1.外观检查:外观检查是最常见的PCB板检查方法之一、通过目视检查PCB板的外观，检查是否存在裂纹、划痕、泡沫、变形、脱落、氧化等缺陷。
此外，还应检查PCB板表面是否干净整洁，有无焊纹、漏锡、拆锡等问题。
2.尺寸检查:尺寸检查是确保PCB板尺寸与设计要求相符的方法。
通常使用卡尺或光学测量仪器来测量PCB板的长度、宽度、厚度和孔径等尺寸数据。
尺寸检查对于确保PCB板与其他组件的适配性非常重要。
3.电气测试:电气测试是用来验证PCB板电气连接性能的方法。
根据PCB板的特点和所需的测试参数，选择适合的测试方法，如测试板的连通性、电阻、电容、电感、功率等。
常见的电气测试方法包括接触式探针测试、无源探针测试、高频测试、电弧测试等。
4.焊接质量检查:焊接质量检查主要用于检查焊点的可靠性和质量。
焊接质量检查可以通过目视检查和显微镜检查来进行。
目视检查主要检查焊点是否有焊高、漏焊、错位等问题；显微镜检查主要用于检查焊点的细节和质量问题，如焊料的熔合情况、焊料是否均匀等。
5.功能测试:功能测试是确保PCB板正常工作的重要方法。
功能测试可以通过应用电子设备、集成电路测试仪器和自动化测试设备来进行。
通过输入电信号，检查电路板的输出是否符合预期。
功能测试可用于检查电路板是否能够正常执行其设计功能。
6.量产检验:量产检验通常用于大规模生产的PCB板。
通过随机抽样的方式，检验产品的质量水平是否符合国家标准和客户要求。
量产检验可以尽可能发现生产过程中可能存在的隐患和问题，以提高产品的一致性和可靠性。
总之，PCB板检验是确保电子产品质量的重要环节。
通过外观检查、尺寸检查、电气测试、焊接质量检查、功能测试和量产检验等方法，可以确保PCB板的质量符合设计规格和客户要求，从而提高产品的可靠性和性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCB可靠性测试方法择要操作过程及操作要求：一、棕化剥离强度试验：1.1 测试目的：确定棕化之抗剥离强度1.2 仪器用品：1OZ铜箔、基板、拉力测试机、刀片1.3 试验方法:1.3.1 取一张适当面积的基板，将两面铜箔蚀刻掉。
1.3.2 取一张相当大小之1OZ铜箔，固定在基板上。
1.3.3 将以上之样品按棕化→压合流程作业,压合迭合PP时，铜箔棕化面与PP接触。
1.3.4 压合后剪下适合样品,用刀片割板面铜箔为两并行线,长约10cm，宽≧3.8mm。
1.3.5 按拉力测试机操作规范测试铜箔之剥离强度。
1.4 计算：1.5 取样方法及频率：取试验板1PCS／line／周二、切片测试：2.1 测试目的：压合一介电层厚度；钻孔一测试孔壁之粗糙度；电镀一精确掌握镀铜厚度；防焊－绿油厚度；2.2 仪器用品：砂纸，研磨机，金相显微镜，抛光液，微蚀液2.3 试验方法：2.3试验方法：2.3.1 选择试样用冲床在适当位置冲出切片。
2.3.2 将切片垂直固定于模型中。
2.3.3 按比例调和树脂与硬化剂并倒入模型中，令其自然硬化。
2.3.4 以砂纸依次由小目数粗磨至大目数细磨至接近孔中心位置2.3.5 以抛光液抛光。
2.3.6 微蚀铜面。
2.3.7 以金相显微镜观察并记录之。
2.4 取样方法及频率：电镀－首件,1PNL/每缸/每班,自主件2PNL/每批，测量孔铜时取9点，测量面铜时C\S面各取9点。
钻孔－首件,(1PNL/轴/4台机/班，取钻孔板底板)打板边切片位置,读最大孔壁粗糙度数值。
压合－首件，(每料号1PNL及测试板厚不合格时)取压合板边任一位置。
（注：压合介电层厚度以比要求值小于或等于1mil作允收。
）防焊－首件，(1PNL/4小时)取独立线路。
三、补线焊锡/电阻值测试：3.1测试目的：为预知产品补线处经焊锡后之品质和补线处的电阻值。
3.2仪器用品：烘箱、锡炉、秒表、助焊剂、金相显微镜、欧姆表、修补刀。
3.3试验方法：3.3.1 选取试样置入烤箱烘150℃，1小时﹐操作时需戴粗纱手套﹐并使用长柄夹取放样品。
3.3.2 取出试样待其冷却至室温。
3.3.3 均匀涂上助焊剂直立滴流5~10秒钟，使多余之助焊剂得以滴回。
3.3.4 于288℃±5℃之锡炉中完全浸入锡液10±1秒/次，3次(补线处须完全浸入)，每次浸锡后先冷却再重浸。
3.3.5 试验后将试样清洗干净检查补线有无脱落。
3.3.6 若不能判别时做补线处的切片，用金相显微镜观查补线处有无异常。
3.4 电阻值测试方法：3.4.1 补线后用修补刀刮去补线处两端的覆盖物(防焊漆、铜面氧化层),不可伤及铜面。
3.4.2 用欧姆表测补线处两端的电阻值。
3.4.3 取样方法及频率：取成品板及半成品板各1PCS／周／每位补线操作员四、绿油溶解测试：4.1测试目的：测试样本表面的防焊漆是否已经完成硬化，及足以应付在焊接时所产生热力。
4.2仪器用品：三氯甲烷、秒表、碎布4.3测试方法：4.3.1将数滴三氯甲烷滴于样本的防焊漆表面，并等候约一分钟。
4.3.2用碎布在滴过三氯甲烷的位置抹去，布面应没有防焊漆的颜色附上。
4.3.3再用指甲在同样位置刮去，如果防焊漆没有被刮起，表示本试验合格。
4.4取样方法及频率：3pcs/出货前每批五、耐酸碱试验：5.1 测试目的：评估绿油耐酸碱能力。
5.2 仪器用品：H2SO4 10%NaOH 10%600#3M 胶带5.3 测试方法：5.3.1 配制适量浓度为10%的H2SO4。
5.3.2 配制适量浓度为10%的NaOH。
5.3.3 将样本放于烘箱内加热至约120±5℃,1小时。
5.3.4 将两组样品分别浸于以上各溶液中30分钟。
5.3.5 取出样品擦干,用600#3M胶带紧贴于漆面上长度约2英寸长，用手抹3次胶面，确保胶带每次只可使用一次。
5.4 取样方法及频率：3pcs/出货前每批六、绿油硬度测试:6.1 测试目的：试验绿油的硬度。
6.2 仪器用品：标准硬度的铅笔:6H型号铅笔6.3 测试方法：6.3.1 用削笔刀削好铅笔,用细砂纸将笔咀磨尖。
6.3.2 将样本水平放置于工作台面,首先用6H铅笔以一般力度在样本表面,倾斜45度,然后将铅笔以向样本方向推,使笔尖在防焊漆表面划过约1/4"长。
6.3.3 如防焊漆面没有被划花或破坏,则代表样本的硬度>6H 。
6.3.4 如防焊漆有被划花的痕迹,则该硬度<6H 。
6.4 取样方法及频率:3pcs/出货前每批七、绿油附着力测试:7.1 测试目的：测试防焊漆和板料或线路面的附着力。
7.2 仪器用品：600#3M胶带7.3 测试方法：7.3.1 在未进行测试之前,先检查样本表面必须清洁无尘埃或油渍。
7.3.2 用600#3M胶带紧贴于漆面上长度约2英寸长，用手抹3次胶面，确保贴平,胶带每次只可使用一次。
7.3.3 用手将胶带垂直板面快速地拉起。
7.3.4 检查胶带是否有附上防焊漆,板面防焊漆是否有松起或分离之现象。
7.4 取样方法及频率：3pcs/出货前每批八、热应力试验：8.1 试验目的:为预知产品于客户处之热应力承受能力8.2 仪器用品：烘箱、锡炉、秒表、助焊剂、金相显微镜。
8.3 测试方法：8.3.1 选取适当之试样于表面检查无任何分层、起泡、织纹显露状后，及BGA及CPU没有用白板笔画过的，置入烤箱烘150℃，4小时。
8.3.2 取出试样待其冷却至室温。
8.3.3 将锡炉温度调整为288℃,并持温度计插入锡炉，确认锡炉之温度，若不符合要求，则进行补偿，直到其符合要求. 则进行补偿，直到其符合要求.8.3.4 用夹子夹测试板，将板面均匀涂上助焊剂直立滴流5~10秒钟，使多余之助焊剂得以滴回。
以滴回。
8.3.5 于288℃±5℃之锡炉中完全浸入锡液10±1秒/次,取出冷却后做第二次，共3次。
8.3.6 取出试样后待其冷却，并将试样清洗干净。
8.3.7 做孔切片（依最小孔径及PTH孔作切片分析）。
8.3.8 利用金相显微镜观查孔内切片情形。
8.4 注意事项：操作时需戴耐高温手套、袖套及防护面罩，并使用长柄夹取放样品及试验。
8.5 取样方法及频率：3pcs/出货前每批九、有铅焊锡性试验：9.1 试验目的: 为预知产品于客户处之焊锡状况，以Solder pot仿真客户条件焊锡。
9.2 仪器用品：烘箱、有铅锡炉、秒表、有铅助焊剂、10X放大镜9.3 测试方法:9.3.1 选择适当之试样，BGA及CPU没有用白板笔画过的，并确定试样表面清洁后，置入烤箱烘烤120℃*1小时。
9.3.2 试样取出后待其冷却降至室温。
9.3.3 将锡炉内溶锡表面的浮渣及已焦化的助焊剂残渣完全清除干净。
9.3.4 将试样完全涂上助焊剂，试样须直立滴流5~10秒，使多余之助焊剂得以滴回。
9.3.5 将试样小心放在温度为245℃的锡池表面,漂浮时间3~5秒。
9.4 注意事项：操作时需戴耐高温手套、袖套及防护面罩﹐并使用长柄夹取放样品及试验。
9.5 取样方法及频率：3pcs/出货前每批。
十、无铅焊锡性试验：10.1 试验目的: 为预知产品于客户处之焊锡状况，以Solder pot仿真客户条件焊锡。
10.2 仪器用品：烘箱、无铅锡炉、秒表、无铅助焊剂、10X放大镜10.3 测试方法:10.3.1 选择适当之试样，BGA及CPU没有用白板笔画过的，并确定试样表面清洁后，置入烤箱烘烤120℃*1小时。
10.3.2 试样取出后待其冷却降至室温。
10.3.3 将锡炉内溶锡表面的浮渣及已焦化的助焊剂残渣完全清除干净。
10.3.4 将试样完全涂上助焊剂，试样须直立滴流5~10秒，使多余之助焊剂得以滴回。
10.3.5 将试样小心放在温度为260℃的锡池表面,漂浮时间3~5秒。
10.4 注意事项：操作时需戴耐高温手套、袖套及防护面罩﹐并使用长柄夹取放样品及试验。
10.5 取样方法及频率：3pcs/出货前每批。
十一、离子污染度试验：11.1 测试目的：测试喷锡﹑棕化﹑成型后PCB受到的离子污染程度。
11.2 仪器用品：离子污染机,异丙醇浓度75±3%11.3 测试方法：按离子污染机操作规范进行测试。
11.4 注意事项：操作需戴手套﹐不可污染板面。
11.5 取样方法及频率：取喷锡板次/班取棕化板1次/班取成型板1次/班十二、阻抗测试：12.1 测试目的:测量阻抗值是否符合要求12.2 仪器用品：阻抗测试机12.3 测试方法：按阻抗测试机操作规范进行测试12.4 取样方法及频率：有阻抗要求：干膜蚀刻每班每料号每条线首件板1PNL，自主2 PNL/批, 防焊每班每料号3PNL(注：防焊后阻抗标准值与成品标准值要求相同)十三、Tg测试：13.1 测试目的：测试压合板Tg是否符合要求。
13.2 仪器用品：Tg测试仪。
13.3 测试方法：按照Tg测试仪操作规范进行测试。
13.4 取样方法及频率：取成品板1PCS /周。
十四、锡铅成份测试：14.1测试目的：通过测试检查锡铅成份是否在合格范围内。
14.2仪器用品：发射直读光谱Spectrovac 2000OR。
14.3测试方法：外发进行测试。
14.4 取样方法及频率：取喷锡每条线锡样/周。
十五、蚀刻因子测试：15.1 测试目的：通过测试检查蚀刻线的侧蚀状况。
15.2 仪器用品：砂纸、研磨机、金相显微镜、抛光液、微蚀液15.3 测试方法：按正常参数进行蚀刻,然后打切片分析蚀刻因子计算公式：EF=2T/(b-a) 15.4 取样方法及频率：取外层蚀刻线正常量产板，1PCS/每条线/月。
十六、化金、文字附着力测试：16.1 测试目的：通过测试检查化金后化金处的附着力。
16.2 仪器用品：3M#600胶带16.3 测试方法：16.3.1 将试验板放在桌上16.3.2 用600#3M胶带紧贴于漆面上长度约2英寸长，用手抹3次胶面，确保贴平,胶带每次只可使用一次。
16.3.3 用手将胶带垂直板面快速地拉起。
16.3.4 观察胶带上有无沾金/文字漆，板面化金处/文字漆是否有松起或分离之现象。
16.3.5 取样方法及频率：3pcs/出货前每批十七、孔拉力测试:17.1 测试目的：试验电镀孔铜的拉力强度17.2 仪器用品：电烙铁，拉力测试机,铜线17.3 测试方法：17.3.1 将铜线直接插入孔内，以电烙铁加锡焊牢；17.3.2 被测试孔孔必需PAD面完整无缺，并将多余线路在PAD边切除；17.3.3 将铜线的末端用拉力机夹紧，按拉力机上升，直到铜线被拉断或孔被拉出，计下读数C(Kg)；17.3.4 将待测孔使用游标卡尺测量出孔的内径C2(mm)和孔环外径C1(mm)。
17.3.5 计算孔拉力强度：ib/in2F = 4C/ (C12 - C22)*1420F：拉力强度C1：孔环外径(mm)C2：孔环内径(mm)17.3.6 取样方法及频率：取外层蚀刻板1PCS／周十八、线拉力测试：18.1 测试目的: 试验镀层与PP的结合力。
