ca1091轻型货车的前后悬架系统设计_毕业论文说明书

合集下载

汽车独立悬架设计说明书(毕业设计)

汽车独立悬架设计说明书(毕业设计)

汽车独⽴悬架设计说明书(毕业设计)独⽴悬架设计说明书摘要本设计主要讲述了悬架的定义和重要性,描述了悬架的作⽤和功能主要阐述了独⽴悬架的类别和构造尤其是详细的介绍了麦弗逊式独⽴悬架的设计过程,本着满⾜车辆⾏使平顺性的原则,设计了麦弗逊式独⽴悬架的各个组成部件,并对其进⾏了校核。

如螺旋弹簧的设计和计算,横向稳定杆的设计,对导向机构进⾏了平顺性分析,横摆臂的长度计算和减震器的设计计算等。

轿车悬架是⼀个较难达到完美要求的汽车总成,这是因为悬架既要满⾜汽车的舒适性要求,⼜要满⾜其操纵稳定性的要求,⽽这两⽅⾯⼜是互相对⽴的。

⽐如,为了取得良好的舒适性,需要⼤⼤缓冲汽车的震动,这样弹簧就要设计得软些,但弹簧软了却容易使汽车发⽣刹车“点头”、加速“抬头”以及左右侧倾严重的不良倾向,不利于汽车的转向,容易导致汽车操纵不稳定等。

怎样处理好这些⽅⾯的关系就摆在了我们设计⼈员的⾯前。

因此要是能够设计出使这些⽅⾯都能达到⼀个和谐的悬架对越来越多的汽车使⽤⼈员来说将会带来极⼤的好处。

他们将会体会到优秀悬架带给他们的良好的舒适性,和安全的平顺性。

希望本⼈的设计能够满⾜⼤家的要求。

本设计的图纸主要由计算机绘制完成,计算机编档、排版,打印出图及论⽂。

还完成了⼀定量的英⽂翻译⼯作。

关键词:麦弗逊式独⽴悬架悬架汽车悬架AbstractThe main design on the suspension of the definition and importance of a suspension described the role and functions primarily on the type of independent suspension and tectonic particularly detailed introduced Maifuxun independent suspension design process, in the spirit of the exercise smoothly vehicles meet the principles of the design of the independent suspension Maifuxun various components, and the degree of their. If screw spring-loaded design and calculation, horizontal designed to guide agencies conducted smoothly and analytical, Wang squatting length calculation and shock absorber design.Training is a perfect car for the car more difficult to achieve fuel, because it is necessary to meet the suspension of vehicle comfort, but also meet the requirements of the stability of its manipulation, and these two aspects are mutually antagonistic. For example, in order to achieve good sexual comfort, require a significant buffer car shock, which is designed spring-loaded soft farther, but the spring-loaded soft but easy to vehicle braking occurred "nod" and accelerate the "rise" and so serious adverse trends, to the detriment of the vehicle to easily lead to vehicle instability manipulation. How to handle the relationship between these areas before our designers have to face the problem .So if thesemeet the mission to design a harmonious suspension of a growing number of vehicles involved will bring great benefits. They will understand their outstanding suspension to the comfort of a good, and safe smoothly. I hope the design can satisfy all requirements.The design drawings completed mainly by computer mapping, computer archiving, typesetting, printing out maps and papers. Also completed a number of English translation work.Keyword:Maifusun type of independent suspension suspension Motor Training1概述1.1 悬架的定义及其重要性悬架是保证车轮与汽车承载之间具有弹性联系并能传递载荷、缓和冲击、衰减振动以及调节汽车⾏驶中的车⾝位置等有关装置的综总称。

(汽车行业)汽车悬架设计论文

(汽车行业)汽车悬架设计论文

(汽车行业)汽车悬架设计论文轻型汽车悬架设计THE DESIGN OF A LIGHT TRUCK`S SUSPENSION2009 年6月摘要本文主要研究轻型货车的前后悬架设计分析方法,以及悬架运动与前轮定位参数的变化关系。

首先根据设计给定的四个参数对整车进行总体设计,包括整车的尺寸参数、质量参数和性能参数,在选择这些参数的时候可以通过国家标准以及相关的经验参数得到,在选择之后进行了相关的验证,保证各参数能达到各项性能的基本要求。

在总体设计完成之后,对前后悬架进行方案的选择,本设计前悬架采用麦弗逊独立悬架,后悬架采用纵置钢板弹簧。

然后对悬架的性能参数进行选择,包括前后悬架的偏频、相对阻尼系数、非簧载质量以及影响操稳性的侧倾中心高度和侧倾刚度,还有影响纵向稳定性的纵倾中心高度等。

在选择完基本参数后,对悬架的弹性元件(前悬架为螺旋弹簧。

后悬架为钢板弹簧)进行设计计算,包括刚度和强度等的校核,使设计的弹簧能满足设计的偏频要求。

之后设计前独立悬架的导向机构,设计包括侧倾中心、纵倾中心以及下控制臂的位置等。

为前、后悬架匹配减振器,计算减振器的尺寸,并且验算减振器是否满足强度要求。

由于麦弗逊悬架的侧倾刚度较小,为了满足汽车不足转向性能要求,设计时,为前悬架匹配了一个横向稳定杆,提高它的侧倾刚度,满足不足转向性能要求。

由于悬架结构的运动学特性关系到汽车操纵稳定性、转向轻便性、行驶舒适性、轮胎寿命以及汽车布置设计中的运动干涉等诸多方面,是汽车设计过程中十分重要的问题,欲设计合乎需要的悬架结构,必须准确分析悬架结构的运动特性。

所以为了研究悬架结构的运动学特性,本文采用了空间解析几何的方法,探讨分析了麦弗逊式悬架的运动学特性,由于该方法能够直接使用整车布置设计坐标系,无需进行坐标转换,且直观方便,易于理解,所以具有实际应用的意义。

关键词:麦弗逊悬架动态特性AbstractThis article is mainly about to study the method of designing a light truck’s front and back suspension, also the article analyze the relation between suspension movement and front wheel alignment parameters.First, it designs the scheme of whole car based on the four parameters which was already been given, this including the whole car’s size parameters, weight parameters, and property parameters. we may choose those parameters refer to national standards or some relative experience parameters. we may also do some work to prove the chosen was correct after those parameters being chosen, as to make every parameters meet the basic demand of every property. when the whole car schemes were already designed, it then comes to choose the scheme of the front and back suspensions, and in this design, we use McPherson type front suspension, Back suspension’s steel spings.and then, we choose the suspension’s property paremeters,including front and back suspension’s frequency, relative viscosity,unsprung mass and roll center height, roll angular rigidity which effect the car’s controllability and stability,besides,we also choose the trim center height which effect the car’s longitudinal control lability. After these basic parameters were chosen, we comes on to calculate the spring of the suspension,(spiral spring in front suspension, leaf spring in back suspension),and the calculation including checking both the springs` stiffness and strength, as to make the spring designed to meet the demand offrequency. And next comes to design the control bars of the front independent suspension, it contains to design the roll center height an trim center height and the locations of the main controlbar.Then,we design shock absorbers to match with the front and the back suspension, including calculate the size of the absorbers and also check the absorbers to see if it meets the demand of strength. Since McPherson type front suspension is lack of roll angular ri gidity, in order to meet the property demands of car’s under steer speciality,Here it also designs a anti-roll bar to improve the front suspension’s roll angular rigidity.As suspension’s kinematics character relates to a whole car’s controllability ,steering agility, ride comfort,tyre life and motion interference in the design of the whole car’s scheme. the kinematics character comes to be a very important question, to make a good suspension structrue,it needs to analyze the kinematics character of the suspension.And in this article, we uses Spatial analytic geometry to discuss McPherson type front suspension’s kinematics character. Because the method is able to use the whole car scheme design coordinate system directly, there is no need to transform the coordinate system. It is more convenient and easy to understand,so,it makes more actual application sense.key words:Mcpherson suspension kinematics character目录第1章绪论 (1)1.1 论文研究的目的和意义 (1)1.2 国内外研究现状及发展趋势 (1)1.3 论文主要研究内容 (2)第2章汽车的总体设计 (3)2.1设计参数与设计目标 (3)2.2汽车形式的选择 (3)2.2.1 轴数 (3)2.2.2 驱动形式 (3)2.2.3 布置形式 (4)2.3汽车质量参数的选择 (4)2.3.1 整车整备质量 (4)2.3.2 汽车的总质量 (5)2.3.3 汽车的整备质量利用系数 (5)2.3.4 汽车的轴荷分配 (6)2.4 汽车主要尺寸的确定 (7)2.4.1 轴距 (7)2.4.2 前后轮距和 (8)2.4.3 汽车的外廓尺寸 (8)2.4.4 汽车的前悬和后悬 (9)2.4.5货车车头的长度 (9)2.4.5货车车箱尺寸 (9)2.5 汽车主要性能参数的选择 (10)2.5.1 动力性能参数 (10)2.5.2 燃油经济性指标 (11)2.5.3 汽车的最小转弯半径 (11)2.5.4 通过性几何参数 (11)2.6 汽车发动机的选型与轮胎的选定 (13)2.6.1 发动机基本型式的选择 (13)2.6.2 发动机主要性能指标的选择 (14)2.6.3 轮胎的选定 (17)第3章汽车悬架的结构选型与分析 (20)3.1 悬架的设计要求 (20)3.2 悬架的结构形式分析 (20)3.2.1 悬架结构形式的分类 (20)3.2.2 悬架的组成及各部件作用 (22)3.3 前、后悬架方案的选择 (22)第4章悬架的设计计算 (24)4.1 悬架主要参数的确定 (24)4.1.1 影响平顺性的参数 (24)4.1.2 影响操纵稳定性的参数 (28)4.1.3影响纵向稳定性的参数 (31)4.2 弹性元件的计算 (35)4.2.1 前悬架螺旋弹簧的设计计算 (35)4.2.2 后悬架钢板弹簧的设计计算 (38)4.3 独立悬架导向机构的设计 (51)4.3.1 设计要求 (51)4.3.2 前轮定位参数与主销轴的布置 (52)4.3.3 横臂轴的选型与布置 (54)4.4 减振器的设计 (58)4.4.1 减振器相对阻尼系数 (58)4.4.2 减振器阻尼系数的确定 (59)4.4.3 最大卸荷力的确定 (60)4.4.4 筒式减振器工作缸直径的确定 (61)4.5 横向稳定杆的设计 (62)第5章空间解析法分析麦弗逊悬架运动 (63)5.1 悬架的数学模型 (63)5.2 利用数学模型求解车轮跳动时各定位参数的变化 (67)结论 (69)致谢 (70)参考文献 (71)附录一 (73)第1章绪论1.1 论文研究的目的和意义悬架是现代汽车上重要的总成之一,它把车架(或车身)与车轴(或车轮)弹性连接起来。

悬架毕业设计(论文)任务书.doc

悬架毕业设计(论文)任务书.doc

广西工学院毕业设计(论文)任务书课题名称系别专业班级学号姓名指导教师教研室主任系主任2010年 10 月 15 日一、课题的主要内容和基本要求1.悬架结构型式的选择、悬架弹性元件型式的选择与设计、减振器的选择、车轮定位参数的确定以及导向机构的布置。

2.所设计的悬架应保证汽车有良好行驶平顺性,合适的减振性能和良好的操纵稳定性;能可靠地传递车身与车轮之间的一切力和力矩,零部件质量轻并有足够的强度。

3.英文翻译,翻译3000字以上的外文质料;4.工程图设计与绘制,图幅总量折合3张Ao以上;5.应用计算机进行设计计算,打印出程序结果;二、进度计划与应完成的工作1、第10周背景资料掌握2、第11周设计方案比较与选定3、第12/13周悬架系统的计算与设计4、第14/15/16/17周工程图绘制5、第18周英文翻译6、第19周编写说明书7、第20周整理资料,准备答辩三、主要参考文献、资料1 刘惟信主编. 汽车设计. 北京:清华大学出版社,20012 王望予主编. 汽车设计. 北京:机械工业出版社,20043 汽车工程手册编辑委员会. 汽车工程手册. 北京:人民交通出版社,20014 陈家瑞主编. 汽车构造. 北京:机械工业出版社,20005 濮良贵,纪名刚. 机械设计. 北京:高等教育出版社,20016 何玉林,沈荣辉,贺元成. 机械制图. 重庆:重庆大学出版社,20007 王昆,何小柏,汪信远. 机械设计课程设计. 北京:高等教育出版社,19968 廖念钊等主编. 互换性与测量技术. 北京:中国计量出版社,20009 张建俊主编. 汽车检测与故障诊断技术. 北京:机械工业出版社,199610 余志生主编. 汽车理论. 北京:机械工业出版社,200011 龚微寒. 汽车现代设计制造. 北京:人民交通出版社,1995四、完成期限2011年1月1日前。

毕业设计--轻型载货汽车悬架的设计

毕业设计--轻型载货汽车悬架的设计

轻型载货汽车悬架的设计摘要:汽车悬架是汽车的车架与车桥或车轮之间的一切传力连接装置的总称。

其作用是传递作用在车轮和车架之间的力和力扭,并且缓冲由不平路面传给车架或车身的冲击力,并衰减由此引起的震动,以保证汽车能平顺地行驶。

本次设计主要是1.5t货车的悬架设计。

参照力帆LFJ3048的基本参数,根据载货汽车悬架系统的要求,设计出符合国家标准的悬架系统。

悬架的设计主要是通过汽车主要的质量参数的分析,初步制定悬架系统的结构方案。

本设计的弹性元件选择钢板弹簧,经过设计计算确定钢板弹簧的主要尺寸和结构形式。

通过数据的论证确定悬架的结构方案与主要参数,利用计算机绘制图纸。

在设计过程中即要考虑设计的合理性,同时还要考虑结构简单、成本低等因素。

通过计算得出的数据表明此次设计的悬架系统符合设计要求。

关键词:1.5T货车;悬架设计;钢板弹簧Dgsign carry cargo car of light tack suspensionZhaowei(Vehicle Engineering 2009, Southwest Forestry University, Kunming Yunnan, 650224)Abstract:Automotive suspension is the frame and wheel axle or between all the force of the floorboard of the connected device, Its role is to transfer function between the wheel and the frame of torsional force and force.It is buffered by the uneven pavement on the body and chassis of impact, resulting in reduced vibration, to ensure that the car can run smoothly. The design is mainly 1.5t truck suspension design. My design is based Lifan LFJ3048 basic paramete, According to the requirements of truck suspension systems, suspension systems designed in line with national standard.Suspension design is mainly through the analysis of the main quality parameters of the car, and determine the structure of the original suspension system solutions.Select the leaf spring elastic element, has been calculated to determine the size and structure of the main leaf spring. Through the data to calculate and determine the structure scheme and main parameters of suspension,and using computer drawing drawings .In the design process is to consider the rationality of the design should also consider the simple, low cost factors.Through the calculated data show that suspension system meet the design requirements.Key words:1.5T truck;suspension design;plate sping目录摘要 (I)Abstract (II)1概述 (1)1.1 悬架的功用和组成 (1)1.2悬架结构形式的分析 (2)1.3悬架的设计方案 (4)2 悬架基本参数的确定 (5)2.1固有频率 (5)2.2悬架的静挠度 (5)2.3悬架的动挠度 (6)2.4悬架的刚度 (6)2.5悬架弹性特性 (6)2.6后悬架主、副簧刚度的分配 (7)3 钢板弹簧的设计 (9)3.1钢板弹簧结构选择 (9)3.2钢板弹簧主要参数的选择 (9)3.2.1单个钢板弹簧承受的载荷 (9)3.2.2满载弧高 (10)3.2.3钢板弹簧长度L的确定 (10)3.2.4钢板弹簧片数n及厚度h的选择 (12)3.2.5钢板断面尺寸形状的确定 (12)3.2.6钢板弹簧各片长度的确定 (12)3.3 钢板弹簧的刚度验算 (15)3.4钢板弹簧总成在自由状态下的弧高及曲率半径计算 (17)H (17)3.4.1钢板弹簧总成在自由状态下的弧高3.4.2钢板弹簧各片自由状态下曲率半径的确定 (18)3.4.3弹簧的弧高 (21)3.4.4钢板弹簧总成弧高的验算 (21)3.5钢板弹簧的强度验算 (22)3.6钢板弹簧中心螺栓的选定 (23)3.7钢板弹簧衬套的分析和选型 (23)3.8弹簧夹箍的选择 (24)4 卷耳的设计 (26)4.1 卷耳形式的选择 (26)4.2卷耳的强度验算 (26)4.3钢板弹簧销的强度验算 (27)4.4叶片的端部结构 (28)5减振器的设计 (29)5.1减振器的分析和选型 (29)5.2阻尼器基本参数的确定 (30)5.2.1相对阻尼系数ψ (30)δ (31)5.2.2伸张行程的阻尼系数s5.3最大卸荷力F的确定 (31)5.4筒式减振器主要尺寸参数的确定 (32)6 总结 (33)参考文献 (34)指导教师简介 (35)致谢 (36)1 概述1.1 悬架的功用和组成舒适性是货车最重要的使用性能之一。

轻型货车前悬架设计说明书

轻型货车前悬架设计说明书

汽车专业课程设计题目:轻型货车钢板弹簧总成设计学院:燕山大学里仁学院专业:车辆工程班级:车辆工程2班姓名:高缘学号: 121113031042指导老师:裴永生2016年1月8日目录汽车专业课程设计 0题目:轻型货车钢板弹簧总成设计 0学院:燕山大学里仁学院 0专业:车辆工程 0班级:车辆工程2班 0姓名:高缘 0学号: 121113031042 0指导老师:裴永生 02016年1月8日 0目录 (1)4.设计小结 (9)总结 (10)致谢 (10)本论文是在尊敬的裴老师的悉心指导下完成的,在本文选题、课题研究以及论文撰写过程中,裴老师都时常督促我,裴老师严谨的治学态度、渊博的学识、博大的胸怀和高度负责的为人风范,都令我收益匪浅。

老师在学术上给予我极大的支持,时常让我汇报课题研究进程,由于我在准备研究生考试,课题研究时间很仓促,故而存在很多缺点,裴老师包都给以极大的包涵,在此,谨向裴老师致以衷心的感谢。

(10)参考文献 (11)2、设计方案钢板弹簧设计是在已知弹簧负荷情况下,根据汽车对悬架性能要求,确定弹簧刚度,求出弹簧长度、片宽、片厚、片数。

并要求弹簧尺寸规格满足弹簧的强度要求。

在整个设计过程中,一起设计了前悬架。

按着以下的顺序完成了总体的设计。

(一)、前悬架静挠度fc1,前悬架钢板弹簧刚度c1(二)、前悬架的动挠度fd1确定(三)、货车前悬架钢板弹簧的主要参数的确定(四)、钢板弹簧各片长度的确定(五)(五)、钢板弹簧的刚度验算(六)、钢板弹簧总成在自由状态弧高及曲率半径的核算(七)、钢板弹簧总成弧高及的核算(八)、钢板弹簧的强度的核算。

汽车满载总质量Q=2420kg额定载荷为1030kg (g取10N/ kg)满载时前轴负荷占35%,后轴占65%故满载时前轴载荷为2420⨯10⨯ 35%=8470N后轴载荷为2420⨯10⨯ 65%=15730N空载时前轴负荷占50%,后轴占50%设空载时质量为1390kg故空载时前轴载荷为1390⨯10⨯50%=6950N后轴载荷为1390⨯10⨯50%=6950N取载荷最大者(计算依据)则前轴载荷为1G=8470N后轴载荷为2G=15730N1.根据车轴载荷,求出车轴簧下质量悬架静载荷指的是车辆水平静置时单个悬架承受的垂直载荷,又叫悬挂质量或簧上质量。

毕业设计车辆工程悬架说明书

毕业设计车辆工程悬架说明书

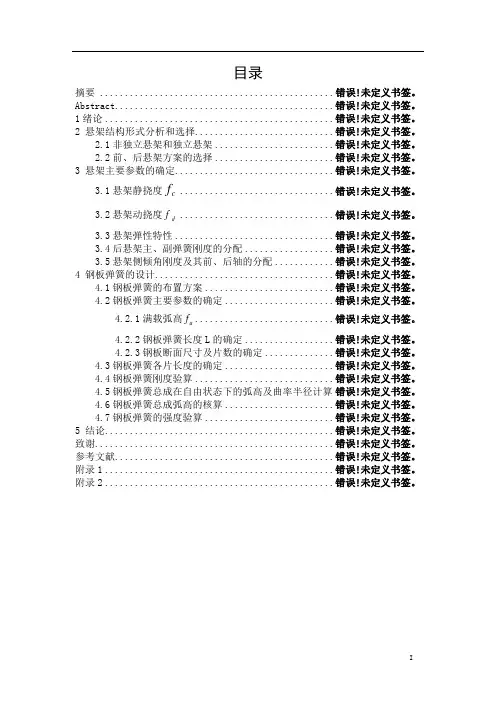

非独立悬架分为钢板弹簧非独立悬架、螺旋弹簧非独立悬架、空气弹簧非独立悬架。EQ1092F8AD型长头柴油载货汽车使用的弹性元件是钢板弹簧。钢板弹簧是汽车悬架中应用最广泛的一种弹性元件。钢板弹簧的设计在整个货车悬架设计中是重中之重,其中包括钢板弹簧的布置方案、主要参数的确定、钢板弹簧各片长度的确定、钢板弹簧的刚度验算、钢板弹簧总成在自由状态下的弧高和曲率半径的计算、总成弧高的核算、强度验算。钢板弹簧的设计内容十分丰富,它决定了悬架的各种主要结构和尺寸。钢板弹簧本身还兼起导向机构的作用,并且由于弹簧各片的摩擦而起到一定的减震作用。值得指出的是近年来,许多国家的货车采用了一种变厚度断面的弹簧片构成的少片变截面钢板弹簧。这种弹簧克服了多片钢板弹簧质量大,性能差(由于片间摩擦的存在,影响汽车的行驶平顺性)的缺点。这种少片弹簧对于实现车辆的轻量化,节约能源和合金弹簧钢材大为有利,所以在未来很有发展前景。
汽车诞生后,随着对悬架研究的深入,相继出现了扭杆弹簧、气体弹簧、橡胶弹簧、钢板弹簧等弹性元件。1934年世界上第一次出现了第一个由螺旋弹簧组成的被动悬架,但它很难适应各种复杂的路况,减震效果较差。为了克服这种缺陷,采用了非线性刚度弹簧和车身调节的方法,虽然有一定成效,但是无法根除被动悬架的弊端。被动悬架主要应用于货车和低端轿车,现代轿车的前悬架一般采用带横向稳定杆的麦弗逊悬架,后悬架则选择较多。半主动悬架的研究工作开始于1973年,它以改变悬架的阻尼为主,一般很少考虑改变悬架的刚度。为了兼顾汽车的乘坐舒适性和操纵稳定性,人们提出了主动悬架的概念。1954年,美国通用汽车公司在悬架中首次提出这一概念。主动悬架在被动悬架的基础上增加可调节刚度和阻尼的控制装置,使汽车悬架在任何路面上保持最佳的运行状态。控制装置通常由测量系统、反馈系统、能源系统组成。

CA1091轻型货车的前后悬架系统设计_毕业设计设计说明书

CA1091轻型货车的前后悬架系统设计_毕业设计设计说明书

CA1091轻型货车的前后悬架系统设计摘要随着汽车工业的发展,人们对汽车的乘坐舒适性和安全性的要求逐渐提高,因此对汽车的悬架系统和减振器也提出了更高的要求。

本次设计题目是CA1091轻型货车的前后悬架系统设计。

所设计悬架系统的前悬架采用钢板弹簧非独立式悬架。

后悬是由主副簧组成,也是钢板弹簧非独立式悬架,然后对主要性能参数进行确定。

在前悬的设计中首先设计了钢板弹簧,包括弹簧断面形状的选择,主要参数的确定,材料和许用应力的校核,和方案布置的设计;还有减振器的选择。

在后悬架系统设计中主要对主副钢板弹簧进行了设计。

最后采用MATLAB软件对悬架系统的平顺性进行了编程分析,目的是判断所设计的悬架平顺是否满足要求。

结论是没有不舒适性。

因而对提高汽车的动力性、经济性和操纵稳定性是有利的。

关键词:悬架设计;钢板弹簧;平顺性;货车AbstractWith the development of the Automobile industry, people have been promoting the requirement for the safety and ride comfort quality of the vehicle. As a result, there is a higher demand on the suspension and the shock absorber system of the vehicle. The title of this thesis is the design of front and rear suspension systems of CA1046 truck.The front suspension system is the leaf spring, dependent suspension. The rear suspension system consists of the main spring and the helper spring and it is also the leaf spring, dependent suspension. In the procedure of the design we made certain the structural style of the suspension system in the first, then we made certain the main parameters. In the design of the front suspension we designed the leaf spring firstly, including the selection of section shape of leaf spring, made certain the main parameters, material and allowable stress and the design of scheme , moreover the design of shock absorber. In the design of rear suspension we carried out the design of the main spring and the helper spring.In the final design stage, the MATLAB software is used to analyze the ride comfort of the suspension system by programming. The aim is whether suspension ride quality meets to the performance requirement. The results indicate that there is no uncomfortableness for the car on road. Therefore, it is helpful for the dynamical, economical and handling performances of the vehicle.Key words: Suspension Design; Leaf spring; Ride Performance; Truck目录第1章绪论 (1)第2章悬架系统的结构与分析 (3)2.1 悬架的功能和组成 (3)2.2 汽车悬架的分类 (3)2.3 悬架的设计要求 (4)2.4 悬架主要参数 (4)2.4.1 悬架的静挠度fc (4)2.4.2 悬架的动挠度f d (5)2.4.3 悬架弹性特性 (5)2.4.4 后悬架主、副簧刚度的分配 (6)2.4.5 悬架侧倾角刚度及其在前、后轴的分配 (6)第3章前后悬架系统的设计 (7)3.1前悬架系统设计 (7)3.1.1钢板弹簧的设计 (7)3.1.2.减振器的选用 (12)3.2后悬架系统设计 (13)3.2.1悬架主要参数的确定 ................................... 错误!未定义书签。

轻型货车悬架设计设计说明书

轻型货车悬架设计设计说明书

轻型货车悬架设计设计说明书(总34页)-本页仅作为预览文档封面,使用时请删除本页-前言本人毕业设计的课题是轻型货车悬架设计,因而其定位为实用经济型。

必须满足以下几个要求:可靠,坚固,耐用,使用成本较低,油耗处于国内中等水平,为当前主流技术水平。

所以,悬架的设计家选用成熟技术,零部件彻底贯彻“三化”原则,较为合理的成本控制。

悬架是现代汽车的重要组成部分之一。

虽然并非汽车在行进中必不可少的装备,但如果没有悬架,将极大的影响汽车的操纵稳定性和平顺性。

悬架对整车性能有着重要的影响。

在汽车市场竞争日益加剧的今天,人们对汽车的和性对有着的认识更多的靠更为直接的感观感受,而非他们不太懂得的专业术语。

因此,对汽车操纵稳定性、平顺性的提升成为了各大汽车厂商的共识。

与此关系密切的。

悬架系统的优劣,驾驶员在车上立刻就可以感受到。

“木桶理论”,很多人都知道,整车就好比是个“大木桶”,悬架是它的一片木板。

虽然,没有悬架的汽车还是可以跑动的,但是坐在上面是很不舒服的。

坐过农用车的人,对此应该是颇有些体会的,即便是较好的路况,在上面也是颠来颠去的。

因为它的悬架很简单,对平顺性和操纵稳定性考虑的很少。

只有当悬架这块木板得到足够重视,才能使整车性能得以提升。

正因为悬架在现代汽车上的重要作用,所以应该重视汽车悬架的设计。

只有认真、严谨的设计才能确保其与整车的完美匹配。

而要做到这一点,就必须查阅大量相关书箱、图册,行业和国家标准。

这些是对我们这些将来要从事汽车设计、制造工作的工科出身的大学毕业生的必须经历的一个训练。

没有经过严格的训练,是不可能具备这种专业精神和素质的。

目录中文摘要 (Ⅰ)英文摘要 (Ⅱ)第1章绪论 (1)任务来源及设计依据 (2)使用要求 (2)设计要求 (2)主要参数 (2)第2章悬架性能参数的初选 (3)固有频率 (3)悬架的挠度 (3)悬架的静挠度 (3)悬架的动挠度 (3)悬架的刚度 (3)悬架悬挂质量与非悬挂质量的比例关系 (4)小结 (4)第3章悬架性能参数的改进 (5)平顺性参数的改进 (5)操纵稳定性参数的改进 (5)悬架各种特性值的选取 (6)小结 (6)第4章钢板弹簧的设计 (7)钢板弹簧结构设计 (7)钢板弹簧主要参数的确定 (7)单个钢板弹簧承受的载荷 (7)满载弧高 (7)钢板弹簧长度的确定 (8)钢板断面宽度b的确定 (8)钢板弹簧片厚h的选择 (9)钢板断面尺寸形状的确定 (9)钢板弹簧各片长度的确定 (9)钢板弹簧的刚度验算 (10)钢板弹簧总成在自由状态下的弧高及曲率半径计算 (11)钢板弹簧总成在自由状态下的弧高H0 (11)钢板弹簧各片自由状态下曲率半径的确定 (12)弹簧的弧高 (13)钢板弹簧总成弧高的验算 (13)钢板弹簧的强度验算 (13)第5章卷耳的设计 (15)卷耳形式的选择 (15)卷耳和弹簧销的强度验算 (15)卷耳的强度验算 (15)钢板弹簧销的强度验算 (16)叶片的端部结构 (16)小结 (16)第6章钢板弹簧其余附件的选择 (17)钢板弹簧中心螺栓的选定 (17)钢板弹簧衬套的分析和选型 (17)弹簧夹箍的选择 (17)骑马螺栓的选择 (18)第7章减振器的设计 (20)减振器的分析和选型 (20)阻尼器基本参数的确定 (21)相对阻尼系数ψ (21)δ (22)伸张行程的阻尼系数S最大卸荷力F的确定 (22)筒式减振器主要尺寸参数的确定 (23)第8章结论与展望 (23)致谢 (24)参考文献 (25)附录 (26)摘要汽车悬架是汽车的车架与车桥或车轮之间的一切传力连接装置的总称,其作用是传递作用在车轮和车架之间的力和力扭,并且缓冲由不平路面传给车架或车身的冲击力,并衰减由此引起的震动,以保证汽车能平顺地行驶。

毕业设计论文_轻型货车制动系统设计说明书

毕业设计论文_轻型货车制动系统设计说明书

毕业设计(论文)轻型货车制动系统设计说明书制动系统是汽车中最重要的系统之一。

因为随着高速公路的不断发展,汽车的车速将越来越高,对制动系的工作可靠性要求日益提高,制动系工作可靠的汽车能保证行驶的安全性。

由此可见,本次制动系统设计具有实际意义。

本次设计主要是对轻型货车制动系统结构进行分析的基础上,根据对轻型货车制动系统的要求,设计出合理的符合国家标准和行业标准的制动系统。

首先制动系统设计是根据整车主要参数和相关车型,制定出制动系统的结构方案,其次设计计算确定前、后鼓式制动器、制动主缸的主要尺寸和结构形式等。

最后利用计算机辅助设计绘制出了前、后制动器装配图、制动主缸装配图、制动管路布置图。

最终对设计出的制动系统的各项指标进行评价分析。

另外在设计的同时考虑了其结构简单、工作可靠、成本低等因素。

结果表明设计出的制动系统是合理的、符合国家标准的。

关键词:轻型货车;制动;鼓式制动器;制动主缸;液压系统.AbstractBraking system is one of the most important system in the automotive . because of the continuous development with the highway. The car will become more and more high-speed, braking system on the work of the increasing reliability requirements,Brake work of a reliable car,guarantee the safety of travelling,This shows that, The braking system design of practical significance.The braking system is one of important system of active safety. Based on the structural analysis and the design requirements of intermediate car’s braking system, a braking system design is performed in this thesis, according to the national and professional standards.First through analyzing the main parameters of the entire vehicle, the braking system design starts from determination of the structure scheme. SecondlyCalculating and determining the main dimension and structural type of the front、rear drum brake,brake master cylinder ans so on,Finally use of computer-aided design drawing draw the engineering drawings of the front and rear brakes, the master brake cylinder, the diagram of the brake pipelines. Furthermore, each target of the designed system is analyzed for checking whether it meets the requirements. some factors are considered in this thesis, such as simple structure, low costs, and environmental protection, etc. The result shows that the design is reasonable and accurate, comparing with the related national standards.Key words:light truck;brake;drum brake;master cylinder;hydraulic pressure system目录第1章绪论 (1)1.1 本次制动系统设计的意义 (1)1.2 本次制动系统应达到的目标 (2)1.3 本次制动系统设计内容 (2)1.4 汽车制动系统的组成 (3)1.5制动系统类型 (3)1.6 制动系工作原理 (3)第2章汽车制动系统方案确定 (5)2.1 汽车制动器形式的选择 (5)2.2 鼓式制动器的优点及其分类 (6)2.3 盘式制动器的缺点 (7)2.4 制动驱动机构的结构形式 (8)2.4.1简单制动系 (8)2.4.2动力制动系 (8)2.4.3伺服制动系 (9)2.5 制动管路的形式选择 (10)2.6 液压制动主缸方案的设计 (11)第3章制动系统主要参数的确定 (13)3.1 轻型货车主要技术参数 (13)ϕ的确定 (13)3.2 同步附着系数的3.3 前、后轮制动力分配系数β的确定 (14)3.4 鼓式制动器主要参数的确定 (14)3.5 制动器制动力矩的确定 (16)3.6 制动器制动因数计算 (16)3.7 鼓式制动器零部件的结构设计 (18)第4章液压制动驱动机构的设计计算 (22)4.1制动轮缸直径d的确定 (22)的计算 (22)4.2 制动主缸直径dF (22)4.3 制动踏板力P4.4 制动踏板工作行程Sp (23)第5章制动性能分析 (24)5.1 制动性能评价指标 (24)5.2 制动效能 (24)5.3 制动效能的恒定性 (24)5.4 制动时汽车的方向稳定性 (24)5.5 前、后制动器制动力分配 (25)5.5.1 地面对前、后车轮的法向反作用力 (25)5.5.2 理想的前、后制动器制动力分配曲线 (26)5.5.3 实际的前、后制动器制动力分配曲线 (26)5.6 制动减速度j (27)5.7 制动距离S (27)5.8 摩擦衬片(衬块)的磨损特性计算 (28)5.9 汽车能够停留在极限上下坡角度计算 (29)第6章总结 (29)参考文献 (30)致谢 (31)附录1 (32)附录2 (39)第1章绪论汽车工业是一个综合性产业,汽车工业的生产水平,能够代表一个国家的整个工业水平,汽车工业的发展,能够带动各行各业的发展,进而促进我国工业生产的总体水品。

浅谈轻型货车悬架系统设计

浅谈轻型货车悬架系统设计

车辆工程技术47车辆技术1 轻型货车悬架结构分析与选择1.1 独立与非独立悬架 通常情况下,独立与非独立悬架是组成汽车悬架系统的两种基础模式。

独立悬架最大的特点在于车身与两侧车轮分别的链接,在设计中弹性元件很少选用钢板弹簧,更多的是运用的扭杆弹簧、螺旋弹簧。

在操作时独立悬架的优势显而易见,首先当悬架弹性元件在可控范围内发生变形后,汽车两侧车轮可独立运转,并不会受到较大的负面影响,在不平坦的路面上行驶时车身与车架的振动幅度减少、也能有效消除转向时所出现的摆动问题;其次,能够有效降低汽车非簧载质量,减少悬架需要承担的压力,有利于汽车时速提升、行驶阻力更小;第三,该结构往往选用断开式车桥,能有效降低发动机的垂直高度并在一定程度上使其向前便宜,从而起到降低汽车重心的效果;最后,一些对越野性能有较大需要的车型中,运用独立悬架后可有效提升车底盘的离地间隙,在那些坑坑洼洼或障碍物较多的路面也可顺畅同行,但该技术也有着维修困难、生产成本高、结构复杂等问题。

非独立式悬架冲破通常以纵置式弹簧做导向装置并的兼顾弹性元件,其有着的制造工序简单、便于维修、稳定性好等特点,但在的实际运用中我们不难发现,因为整车在布局上含有诸多限制因素,所以弹簧板的长度不足,且整体刚度过大,从整体上来说汽车自身的平顺性与独立式悬架相比有较大差异,尤其是坑坑洼洼的路面中,两侧车轮频率不统一,甚至有可能出现一边动一边不动、两边跳动方向相反等问题,在转弯时的离心力作用下容易产生影响汽车正常运转的不稳定状态,通常情况下该悬架体系常常被用于大客车及货车的前、后悬架,或某些特定小型轿车的后悬架。

1.2 常见悬架及优劣势分析1.2.1 双臂独立悬架 该悬架又被称之为双A臂式独立悬挂,顾名思义其实由上下两臂交叉结合而来,所受到的横向力两臂共同承担,而支柱的作用是承载车重,所以总的来说该悬架的有着横向刚度大的特点。

在实际操作中,双臂式中的两个A字状交叉臂可定前轮的各类参数进行精准把控,在转弯时,刚度较大的两臂会同时承受横向力,所以整个车身较为平稳,会相对应的降低轮胎摩擦、贴地性优,但交叉的组合模式所需占用的空间体积较大,在小型车辆中并不常见。

(毕业设计)轻型货车悬架减震器匹配计算与结构设计说明书

(毕业设计)轻型货车悬架减震器匹配计算与结构设计说明书

摘要减振器主要用来抑制弹簧吸振后反弹时的振荡及来自路面的冲击。

在经过不平路面时,虽然吸振弹簧可以过滤路面的振动,但弹簧自身还会有往复运动,而减振器就是用来抑制这种弹簧跳跃的。

减振器太软,车身就会上下跳跃,减振器太硬就会带来太大的阻力,妨碍弹簧正常工作。

本次设计题目为轻型货车减振器设计,考虑轻型货车的用途主要是用来运输货物,所以本设计的减振器首先考虑需要满足载重量的需要,在满足货车载重量的前提下设计,本次设计采用的方案为双作用式液力减振器。

这种减振器作用原理是当车架与车桥做往复相对运动时,减振器中的活塞在钢桶内也做往复运动,则减振器壳体内的油液便反复地从一个内腔通过一些狭小的孔隙流入另一内腔。

此时,孔壁与油液间的摩擦及液体分子内摩擦便形成对振动的阻尼力,使车身和车架的振动能量转化为热能,而被油液和减振器壳体所吸收,然后散到大气中。

减振器的阻尼力越大,振动消除得越快,但却使并联的弹性元件的作用不能充分发挥,同时,过大的阻尼力还可能导致减振器连接零件及车架损坏。

本次设计综合分析整体工作状况,设计合理减振器结构及尺寸,最终绘制装配图及零件图。

关键词:货车;悬架;减振器;设计;匹配。

AbstractShock absorber spring is mainly used to suppress vibration at the time of oscillation after the rebound from the impact of the road. After uneven pavement, while a spring vibration absorber can filter road vibration, but the spring itself will have reciprocating motion, which is used to control this kind of shock absorber spring jumping. Shock absorber is too soft, the body will be jumping up and down, too hard Shock Absorber will give rise to any serious resistance to impede the normal work of the spring.The design of shock absorber for light goods vehicles subject design, consider the use of light goods vehicles are mainly used to transport goods, so the design of the shock absorber of the first consider the need to meet the needs of load, truck load to meet under the premise of the design, The design options for dual-action hydraulic shock absorber. The principle role of this shock absorber is done when the frame and axle back and forth relative movement, the shock absorber piston in steel drums has done in the reciprocating motion, then the oil shock absorber shell will be repeated from one in cavity through a narrow pore lumen inflow. At this point, the hole wall and the friction between oil and the liquid molecules will form a friction damping force of vibration to the body and frame of the vibration energy into thermal energy, oil and shock absorber to be absorbed by the shell, and then scattered into the atmosphere. The greater the shock absorber damping force, vibration to eliminate the faster, but so that the elastic element in parallel can not give full play to the role, at the same time, too much damping force shock absorber can also lead to damage to connected parts and the frame. The design of a comprehensive analysis of the overall working conditions, design and reasonable structure and size of shock absorber, the final assembly drawing and components drawing Fig.Key words: Goods; suspension; shock absorber; design; match.目录第1章绪论 (1)1.1减振器的简介 (1)1.2减振器的主要结构型式及工作原理 (2)1.2.1双作用式减振器 (2)1.2.2单作用式减振器 (4)1.3减振器研究动态及发展趋势 (5)1.3.1充气式减振器 (5)1.3.2阻力可调式减振器 (7)1.3.3电液减振器 (8)1.3.4电控减振器 (8)第二章减振器设计理论及结构设计 (9)2.1振器外特性设计理论依据 (9)2.1.1车身振动模型 (9)2.1.2固有频率、阻尼系数及阻尼比 (11)2.2减振器受力分析 (13)2.3主要尺寸的选择 (14)2.3.1活塞杆直径的确定 (14)2.3.2工作缸直径的确定 (16)2.3.3贮油缸直径的确定 (17)2.4减振器结构设计 (19)2.4.1活塞阀系设计 (19)2.4.2底阀系设计 (22)第三章主要零件加工工艺过程 (24)3.1活塞杆加工工艺过程 (24)3.2活塞加工工艺过程 (25)3.3定位环加工工艺过程 (26)3.4伸张阀加工工艺过程 (27)第四章结论 (28)参考文献 (29)致谢 (30)附录一相关程序 (31)附录二专业外文翻译 (33)第1章绪论1.1减振器的简介悬架系统中由于弹性元件受冲击产生振动,为改善汽车行驶平顺性,悬架中与弹性元件并联安装减振器,为衰减振动,汽车悬架系统中采用减振器多是液力减振器,其工作原理是当车架(或车身)和车桥间受振动出现相对运动时,减振器内的活塞上下移动,减振器腔内的油液便反复地从一个腔经过不同的孔隙流入另一个腔内。

轻型货车(双排座)后悬架的设计

轻型货车(双排座)后悬架的设计

汽车设计课程设计说明书轻型货车(双排座)后悬架的设计学院:机械与车辆工程学院专业(班级):车辆工程专业作者(学号):XXX(XXX)指导教师:XXX(XXX)完成日期:201X年XX月XX日蚌埠学院教务处制目录1 引言 (1)2 设计的主要要求 (3)2.1 悬架的主要性能 (3)2.2 已知悬架参数 (3)3 悬架各部分的参数 (5)3.1 悬架的静挠度fc (5)3.2 悬架的动挠度fd (5)3.3 悬架的弹性特性 (6)4 弹性元件的设计 (7)4.1 钢板弹簧的布置方案选择 (7)4.2 钢板弹簧的主要参数的确定 (7)4.2.1 满载弧高fa (7)4.2.2 钢板弹簧长度L的确定 (7)4.2.3 钢板弹簧断面尺寸的确定 (7)4.2.4 钢板弹簧各片尺寸的确定 (9)4.3 弹簧刚度的验算 (10)4.4 钢板弹簧总成在自由状态下的弧高及曲率半径计算 (11)4.5 钢板弹簧总成弧高的核算 (13)5 钢板弹簧强度验算 (14)6 钢板弹簧主片的强度的核算 (15)7 钢板弹簧弹簧销的强度的核算 (16)8 致谢 (17)参考文献 (18)轻型货车(双排座)后悬架的设计1 引言目前悬架系统主要有空气悬架、橡胶悬架和钢板弹簧悬架三种类型,本课程设计采用是主、副簧形式的板簧悬架,因而会侧重于介绍板簧悬架基本构造及研究现状。

钢板弹簧悬架又分为少片变截面钢板悬架与等截面多片板簧悬架。

目前国内95%以上的重卡悬架系统是以钢板弹簧为弹性元件兼作导向装置的非独立悬架,其主要优点是结构简单,制造容易,维修方便,工艺成熟,工作可靠。

缺点是汽车平顺性、舒适性较差;簧下质量大,无法适应车辆轻量化的发展,并且不能同时兼顾车辆的舒适性与操纵稳定性。

钢板弹簧是汽车悬架中应用最广泛的一种弹性元件,它是由若干片等宽但不等长(厚度可以相等,也可以不相等)的合金弹簧片组合而成的一根近似等强度的弹性梁,多数情况下由多片弹簧组成。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

CA1091轻型货车的前后悬架系统设计摘要随着汽车工业的发展,人们对汽车的乘坐舒适性和安全性的要求逐渐提高,因此对汽车的悬架系统和减振器也提出了更高的要求。

本次设计题目是CA1091轻型货车的前后悬架系统设计。

所设计悬架系统的前悬架采用钢板弹簧非独立式悬架。

后悬是由主副簧组成,也是钢板弹簧非独立式悬架,然后对主要性能参数进行确定。

在前悬的设计中首先设计了钢板弹簧,包括弹簧断面形状的选择,主要参数的确定,材料和许用应力的校核,和方案布置的设计;还有减振器的选择。

在后悬架系统设计中主要对主副钢板弹簧进行了设计。

最后采用MATLAB软件对悬架系统的平顺性进行了编程分析,目的是判断所设计的悬架平顺是否满足要求。

结论是没有不舒适性。

因而对提高汽车的动力性、经济性和操纵稳定性是有利的。

关键词:悬架设计;钢板弹簧;平顺性;货车AbstractWith the development of the Automobile industry, people promoting the requirement for the safety and ride comfort quality of the vehicle. As a result, there is a the suspension and the shock absorber system of the vehicle. The title of this thesis is the design of front and rear suspension systems of CA1046 truck.The front suspension system is the leaf spring, dependent suspension. The rear suspension system consists of the main spring and the . In the procedure of the design we made certain the structural style of the suspension system in the first, then we made certain the main parameters. In the design of the front suspension we designed the leaf spring firstly, including the selection of section shape of leaf spring, made certain the main parameters, material and allowable stress and the design of scheme , moreover the design of shock absorber. In the design of rear suspension we carried out the design of the main spring and the the final design stage, the MATLAB software is used to analyze the ride comfort of the suspension system by programming. The aim is whether suspension ride quality meets to the performance requirement. The results indicate that there is no uncomfortableness for the car on road. Therefore, it is Design; Leaf spring; Ride Performance; Truck目录第1章绪论 (1)第2章悬架系统的结构与分析 (3)2.1 悬架的功能和组成 (3)2.2 汽车悬架的分类 (3)2.3 悬架的设计要求 (4)2.4 悬架主要参数 (4)2.4.1 悬架的静挠度fc (4)2.4.2 悬架的动挠度f d (5)2.4.3 悬架弹性特性 (5)2.4.4 后悬架主、副簧刚度的分配 (5)2.4.5 悬架侧倾角刚度及其在前、后轴的分配 (6)第3章前后悬架系统的设计 (7)3.1前悬架系统设计 (7)3.1.1钢板弹簧的设计 (7)3.1.2.减振器的选用 (11)3.2后悬架系统设计 (13)3.2.1悬架主要参数的确定 (13)3.2.2弹性元件的设计 (15)3.2.3钢板弹簧强度验算 (24)3.2.4钢板弹簧主片的强度核算 (25)3.2.4钢板弹簧弹簧销的强度核算 (25)第4章平顺性分析和编程 (26)4.1平顺性的定义 (26)4.2平顺性的研究 (26)4.3平顺性的研究分析 (27)第5章结论 (33)参考文献 (34)致谢 (35)附录Ⅰ:外文资料 (36)附录Ⅱ:中文翻译 (42)附录Ⅲ:程序 (42)第一章绪论悬架是汽车的车架与车桥或车轮之间的一切传力连接装置的总称,汽车车架(或车身)若直接安装于车桥(或车轮)上,由于道路不平,地面冲击使货物和人会感到十分不舒服,这是因为没有悬架装置的原因。

它的作用是弹性地连接车桥和车架(或车身),缓和行驶中车辆受到的冲击力。

保证货物完好和人员舒适;衰减由于弹性系统引进的振动,使汽车行驶中保持稳定的姿势,改善操纵稳定性;同时悬架系统承担着传递垂直反力,纵向反力(牵引力和制动力)和侧向反力以及这些力所造成的力矩作用到车架(或车身)上,以保证汽车行驶平顺;并且当车轮相对车架跳动时,特别在转向时,车轮运动轨迹要符合一定的要求,因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。

悬架是汽车中的一个重要总成,它把车架与车轮弹性地联系起来,关系到汽车的多种使用性能。

一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。

弹性元件用来承受并传递垂直载荷,缓和由于路面不平引起的对车身的冲击。

弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。

减振器用来衰减由于弹性系统引起的振,减振器的类型有筒式减振器,阻力可调式新式减振器,充气式减振器。

导向机构用来传递车轮与车身间的力和力矩,同时保持车轮按一定运动轨迹相对车身跳动,通常导向机构由控制摆臂式杆件组成。

种类有单杆式或多连杆式的。

钢板弹簧作为弹性元件时,可不另设导向机构,它本身兼起导向作用。

有些轿车和客车上,为防止车身在转向等情况下发生过大的横向倾斜,在悬架系统中加设横向稳定杆,目的是提高横向刚度,使汽车具有不足转向特性,改善汽车的操纵稳定性和行驶平顺性。

现在悬架发展十分快,不断出现崭新的悬架装置。

按控制形式不同分为从动式悬架和主动式悬架。

现代汽车中的悬架有两种,一种是从动悬架,另一种是主动悬架。

从动悬架即传统式的悬架,是由弹簧、减振器(减振筒)、导向机构等组成,它的功能是减弱路面传给车身的冲击力,衰减由冲击力而引起的承载系统的振动。

其中弹簧主要起减缓冲击力的作用,减振器的主要作用是衰减振动。

由于这种悬架是由外力驱动而起作用的,所以称为从动悬架。

而主动悬架的控制环节中安装了能够产生抽动的装置,采用一种以力抑力的方式来抑制路面对车身的冲击力及车身的倾斜力。

由于这种悬架能够自行产生作用力,因此称为主动悬架。

现代汽车对平顺性和操纵稳定性和舒适性的要求越来越高,已成为衡量汽车性能好坏的标准。

悬架结构形式和性能参数的选择合理与否,直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。

由此可见悬架系统在现代汽车上是重要的总成之一。

汽车的固有频率是衡量汽车平顺性的重要参数,它由悬架刚度和悬架弹簧支承的质量(簧载质量)所决定。

人体所习惯的垂直振动频率约为1~1.6Hz。

车身振动的固有频率应接近或处于人体适应的频率范围,才能满足舒适性要求。

在悬架垂直载荷一定时,悬架刚度越小,固有频率就越低,但悬架刚度越小,载荷一定时悬架垂直变形就越大。

这样若无有足够大的限位行程,就会使撞击限位块的概率增加。

若固有频率选取过低,很可能会出现制动点头角,转弯侧货角,空载和满载车身高度变化过大。

一般货车固有频率是 1.5~2Hz,旅行客车 1.2~1.8Hz,高级轿车1~1.3Hz。

另外,当悬架刚度一定时,簧载质量越大,悬架垂直变形也愈大,而固有频率越低。

空车时的固有频率要比满载时的高。

簧载质量变化范围大,固有频率变化范围也大。

为了使空载和满载固有频率保持一定或很小变化,需要把悬架刚度做成可变或可调的。

影响汽车平顺性的另一个悬架指标是簧载质量。

簧载质量分为簧上质量与簧下质量两部分,由弹性元件承载的部分质量,如车身、车架及其它所有弹簧以上的部件和载荷属于簧上质量。

车轮、非独立悬架的车轴等属于簧下质量,也叫非簧载质量M。

如果减小非簧载质量可使车身振动频率降低,而车轮振动频率升高,这对减少共振,改善汽车的平顺性是有利的。

非簧载质量对平顺性的影响,常用非簧载质量和簧载质量之比mM进行评价。

影响汽车平顺性的另一重要指标是阻尼比,此值取大,能使振动迅速衰减,但会把路面较大的冲击传递到车身,值取小,振动衰减慢,受冲击后振动持续时间长,使乘客感到不舒服。

为充分发挥弹簧在压缩行程中作用,常把压缩行程的阻尼比设计得比伸张小。

悬架的侧倾角刚度及前后匹配是影响汽车操纵稳定性的重要参数。

当汽车受侧向力作用发生车身侧倾,若侧倾角过大,乘客会感到不安全,不舒适,如侧倾角过小,车身受到横向冲击较大,乘客也会感到不适,司机路感不好。

所以,整车侧倾角刚度应满足:当车身受到0.4g侧向加速度时,其侧倾角在2.5~4°范围内,汽车有一定不足转向特性,前悬架侧倾角刚度应大于后悬架侧倾角刚度。

一般前悬架侧倾角刚度与后悬架侧倾角刚度比应在1.4~2.6范围内,如前后悬架本身不能满足上述要求,可在前后悬架中加装横向稳定杆,提高汽车操纵稳定性。

第二章悬架系统的结构与分析2.1悬架的功能和组成悬架系统功能很多,主要有以下几点:(1)对不平路面所造成的汽车行驶中的各种颤动和摇摆还有振动等,与轮胎一起,予以吸收和减缓,从而保证乘客和货物的安全,并提高驾驶稳定性。

(2)将路面与车轮之间的摩擦所产生的驱动力和制动力传输到底盘和车身。

(3)支承车桥上的车身,并使车身与车轮之间保持适当的几何关系。

典型的悬架结构由弹性元件、导向机构以及减震器等组成,个别结构则还有缓冲块、横向稳定杆等。

弹性元件又有钢板弹簧、空气弹簧、螺旋弹簧以及扭杆弹簧等形式,而现代轿车悬架多采用螺旋弹簧和扭杆弹簧,个别高级轿车则使用空气弹簧。
