5.4米立磨选粉机轴承支架加工
立磨调试规范及要求
立磨调试规范及要求一、试机前检查1、立磨安装尺寸及要求（相关尺寸参考各型号磨机安装用途）1.1、减速机水平面水平度≤0.1mm/m；1.2、底座上平面水平度≤0.1mm/m；1.3、主电机轴与主减速机同轴度≤φ1mm（对于柱销联轴器应注意轴向间隙8－10mm）1.4、磨辊轴承座孔距离误差不应大于±1mm，相对于支架水平中心线的平行度公差不应大于0.5mm，相对于支架上表面的平行度公差不应大于2mm1.5、磨辊轴中心线对减速器中心线应相交偏差为±5mm 1.6、安装立磨时与有磨辊成形的中心线与减速器中心线应重合，偏差为±5mm1.7、减速器底座上平面的纵横中心线与基础框架中心线偏差值为±5mm1.8、选粉机转子轴与水平面的垂直度误差不大于0.1mm／m 1.9、选粉机中心线应与减速器中心线重合，极限偏差不大于±3mm1.10、下机体中心线与基础框架中心线应重合，极限偏差不大于±5mm1.11、立磨筒体中心线与基础框架中心线应重合，极限偏差不大于±5mm1.12、主液压缸中心线与磨辊传动臂的中心线应重合，极限偏差不应大于±3mm2、管路检查2.1、液压管路硬管出液压站之后必须紧紧贴地平面安装，也可走地沟安装。
2.2、润滑管路管道在地面的部分也必须紧紧贴地平面安装，也可走地沟安装2.3、管路应走线整齐，不得给排渣和其他功能造成干涉，或者给正常通行造成障碍3、电线电缆检查3.1、电线电缆应走地沟或者空中桥架安装。
3.2、管线路应走线整齐，不得给其他功能造成干涉、不得给正常通行造成障碍、不得明显具有安全隐患、不得明显具有功能随时失效的风险4、焊接焊缝检查4.1、机架与轴承座连续焊缝，焊缝高度大于等于机架上板厚度4.2、下机体与机架连续焊缝，焊缝高度大于等于机架上板厚度4.3、其他部位焊缝高度不低于薄板的厚度。
（需要焊接在一起的两个零件中）5、干涉及刮擦检查5.1、盘动减速机（稀油站供油，磨辊抬起状态）至少两圈，检查有无干涉和刮擦现象（磨盘与下机体、磨盘与下风环和磨盘与密封环处）5.2、盘动选粉机至少两圈，检查有无干涉和刮擦现象6、防松紧固6.1、磨辊楔环双头螺柱螺母及衬板楔环压紧螺钉放松检查（待料试机后重新检查紧固）6.2、其余连接处螺栓抽查7、检查隔热垫安装与否8、漏风8.1、中机体密封门处漏风：8.2、观察门处漏风8.3、其余法兰连接处等漏风9、转向9.1、减速机转向：从上向下看顺时针旋转；9.2、选粉机转向：从上向下看顺时针旋转10、润滑油脂10.1、液压站：46号抗磨液压油，加油的油位线应在2/3标位和满标之间；运行之后油位线应在1／4标位和满标之间。
5.4米立磨选粉机轴承支架加工

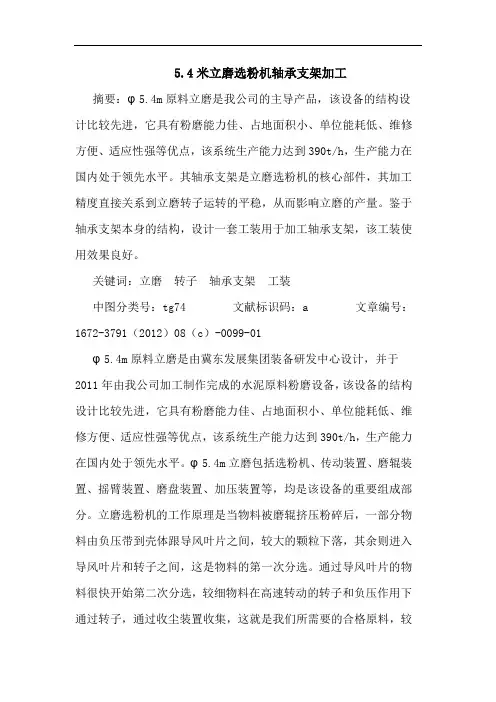

5.4米立磨选粉机轴承支架加工摘要：φ5.4m原料立磨是我公司的主导产品，该设备的结构设计比较先进，它具有粉磨能力佳、占地面积小、单位能耗低、维修方便、适应性强等优点，该系统生产能力达到390t/h，生产能力在国内处于领先水平。
其轴承支架是立磨选粉机的核心部件，其加工精度直接关系到立磨转子运转的平稳，从而影响立磨的产量。
鉴于轴承支架本身的结构，设计一套工装用于加工轴承支架，该工装使用效果良好。
关键词：立磨转子轴承支架工装中图分类号：tg74 文献标识码：a 文章编号：1672-3791（2012）08（c）-0099-01φ5.4m原料立磨是由冀东发展集团装备研发中心设计，并于2011年由我公司加工制作完成的水泥原料粉磨设备，该设备的结构设计比较先进，它具有粉磨能力佳、占地面积小、单位能耗低、维修方便、适应性强等优点，该系统生产能力达到390t/h，生产能力在国内处于领先水平。
φ5.4m立磨包括选粉机、传动装置、磨辊装置、摇臂装置、磨盘装置、加压装置等，均是该设备的重要组成部分。
立磨选粉机的工作原理是当物料被磨辊挤压粉碎后，一部分物料由负压带到壳体跟导风叶片之间，较大的颗粒下落，其余则进入导风叶片和转子之间，这是物料的第一次分选。
通过导风叶片的物料很快开始第二次分选，较细物料在高速转动的转子和负压作用下通过转子，通过收尘装置收集，这就是我们所需要的合格原料，较粗物料则被甩出，返回磨盘继续粉磨。
轴承支架是转子轴、轴承与导风叶片的连接体，由此可见其加工精度直接关系到立磨转子运转的平稳，并能影响立磨的产量。
由于该零件直接利用立车加工存在难点，现通过运用工装来辅助加工轴承支架，取得良好效果。
1 加工难点分析φ5.4m原料立磨轴承支架因需要装配轴承，配合部位尺寸精度要求较高。
轴承支架为圆锥结构零件，φ800小端端面及内孔φ520h11尺寸可以利用立车装卡φ2740大端加工完成，但是φ2740大端端面及内孔φ480h8却无法利用立车直接装卡小端来完成。
UB50.4立磨在5 000 t／d熟料生产线上的应用
到控制成品细度的 目的。 （） ５ 维修简单 ， 磨损量小。 磨机设计有专用的磨 辊翻转装置， 更换磨辊较方便。另外 ， 该磨机还具有 噪音小 、 环境清洁 、 使用寿命长 、 基建投资低等优点。
２ 安装 施工 注意事 项
由于 该 大 型 立 磨 是 在 中 国大 陆 第 一 次 安 装 使
介绍 。 主要技 术参 数及 特点
用 ．所以我们要求设备供货方派专人到现场指导安 装并调试 ． 同时集团还配备 了技术水平较高、 安装经 验较 丰富 的专 业技 术 人员 一 起监 督 并 指导 安装 ， 从 基础放线到设备调试实施严格把关 ，确保安装质量 达到要求 ， 调试操作正常。 在安装中针对立磨运转 中 振动大的特点 ． 重点采取了以下技术措施。 （ ）地 脚 螺 栓 和设 备 二 次 灌 浆 全部 采用 Ｃ Ｍ １ Ｇ 型为膨胀高强灌浆料。二次灌浆时先浇注设备中问 部分， 中间部分全部灌满后再灌其他部分， 待 以确保
加载压 力可 随时 调节 ，在设 备运 转 中还 可通过 调整
（） ５ 确保电机和减速机固定 良好 ， 并严格按规 范找正联轴器。 如果电机或减速机 固定不好 ， 运转中 电机或减速机将会 因受力或振动而错位 ，从而导致 电机主轴和减速机高速轴之间不同心 ，继而引起电 机轴承和减速机高速轴轴承温度升高 ，以致 电机轴
维普资讯
马浪超 。 ： Ｂ ０４立磨在 ５０ ０ｔ 等 Ｕ ５． ０ ｄ熟料 生产线上的应用 ／
一 ｜
｜ 。
． ． ．
中 图分 类号 ： Ｑ１２６ ２ Ｔ ７． ． ３５
文献标识码： Ｂ
文 章 编 号 ：１ ０ － ３ ９２ ０ ）４ ０ ４ － ２ ：０ ７ ０ ８ （０ ６０ － ０ １ ０
立磨磨辊轴承的安装及维护使用
立磨磨辊轴承的安装及维护使用作者：王磊姬晓飞来源：《科技资讯》 2014年第23期王磊姬晓飞（洛阳LYC轴承有限公司工作河南洛阳 471039）作者简介：王磊（1983-）男，河南省驻马店人，助理工程师，本科，从事工作：特大型轴承工艺设计及新产品开发。
姬晓飞（1985-）男，山西晋城人，助理工程师，本科，从事工作：特大型轴承工艺设计及生产工作。
摘要：随着科学技术的不断发展，立磨技术在我国超细粉矿渣粉磨中得到了广泛的运用，在促进我国经济发展、提高固体物的使用利率、降低产品能耗、降低环境污染等方面发挥了良好作用，本文主要论述轴承的安装和维护，包括预紧、润滑、定期维护和使用过程中提高寿命的注意事项等方面内容。
关键词：立磨磨辊；轴承；安装；维护使用中图分类号：TQ172文献标识码：A文章编号：1672-3791(2014)08(b)-0000-00磨辊作为立磨的主要部件，磨辊支架安装在轴末端。
在磨机运转的过程中，磨辊是否可以正常的运转直接影响磨机的稳定性，磨辊的主要零件是磨辊轴承，为了正确使用和延长磨辊的使用寿命，就需要维护好磨辊轴，做好磨辊轴承的安装及维护使用。
1 HRM4800B立体磨辊轴承案例介绍1.1 案例简介合肥中亚建材有限公司反映HRM4800B立磨磨辊轴承在调试10小时后抱死，在接到故障申报后，我公司安排维护人员到现场对问题进行解决。
立磨磨辊轴承的配置图如图1所示。
轴承的前端241/560CA/W33YB，后端3706/560HC YB，两个轴承之间有衬套。
轴承内套与轴为过渡配合，外套与轴套为过盈配合。
整个磨辊的重量为23吨左右，立磨下面的电机通过减速器带动磨盘转动，磨盘转速恒定在36r/min左右，磨盘通过摩擦力带动磨辊轴承转动。
磨辊轴承转速约56r/min左右。
转动方向固定。
两套轴承均为内套固定，外套随磨辊一起转动。
一套立磨机配置四个直径2.6m的磨辊，交错两个磨辊同一个油站供油。
轴承采用稀油润滑。
立磨选粉机轴磨损修复案例_图文最新实用版
感谢观看
较是聚高利行的高 该 合 性 用 键综的 技 物 能 特 合合一 术 技 环 殊 ，性种 的 术 氧 的 提能维 几 是 双 纳 高，修个由组米分可方主纳份无子很案要米复机间好。特无合材的的时点机材料键粘间。材料与力着短美料。环，于、国、该氧从各费索碳材环而种用雷纳料状大金低 高 最 分 幅米属、 分 大 子 提管、效 子 优 的 高增混果 纳 点 氧 材强凝好 米 是 进 料的土、 设美某同16某立高轴252设立高高立 由651有轴高、 、 、 、 、 、 、 、备国大时大磨分承备磨分分磨于良承分设根做严做根严设名 索 型 良 型 选 子 型 名 选 子 子 选事 好 型 子备据好格好据格备称雷水好水粉聚号称粉聚聚粉 发的号聚的磨施按施磨按的：高泥的泥机合S：机合合机 突抗S合尺损工比工损比尺KK史分分机分轴物史轴物物轴 然高物FF寸尺前例前尺例寸22密子公加公磨修密磨修修磨 索温修99、寸的调的寸调、斯纳司工司损复斯损复复损 雷、复44转填准和准填和转33米史和史修技修技技修 工抗技AA88速补备备补速SSTTEE聚密耐密复术复术术复 业化术OODD；；、 材 工 工 材 、77XX合斯磨斯案是案是是案接学是11磨料作作料磨55物立性立例目例目目例 到腐目0000损，，，，损11立立技磨能磨前前前电蚀前修修的根如如根的磨磨术选可选较较较话性较复复因据工工据因选选是粉以粉为为为后能为材材素所具具所素粉粉由机服机成成成第。成料料，选、、选，机机纳因务因熟熟熟一熟，，选用材材用选；；米轴于轴和和和时和并并择的料料的择无承金承性性性间性充充相“等等“相机损属损价价价进价分分应修。。修应材坏部坏比比比入比混混的复复的料造件造较较较现较合合“工工“、成的成高高高场高直直机艺艺机碳生磨生的的的与的至至加””加纳产损产一一一企一颜颜工进进工米中再中种种种业种色色”行行”管意造意维维维相维均均、恢恢、增外。外修修修关修匀匀“复复“强停停方方方管方一一工尺尺工的机机案案案理案致致装寸寸装高，，。。。者。没没”。。”性在在就有有、、能更更修色色““环换换复差差刮刮氧轴轴方。。研研双承承案””组时时进的的份发发行修修复现现了复复合轴轴商工工材承承确艺艺料位位，。 。。 磨 磨 并损损给。。予了现场技术指导。 玻璃、塑料、橡胶等材料。有良好的抗高温、抗 5、严格按比例调和SD7101修复材料，并充分混合直至颜色均匀一致没有色差。
立磨操作流程和知识
立磨操作流程和知识一、磨机基本操作知识生料粉磨不过将大颗粒的物料研磨成粉末状的物料，在整个生料粉磨的工序过程中不过发生了物理变化。
所以磨机的操作及调整比较简单。
在磨机操作过程中主要控制以下参数：（一）磨机振动（二）主电机电流（三）磨机压差（四）出磨温度（五）喂料量（六）研磨压力（七）各设施的监控参数（八）生料质量控制指标（一）磨机的振动立磨操作中不论从稳固操作仍是保护设施的角度来说都力争磨机的振动小，磨机的振动越小越好。
自然磨机的振动和居多因数有关，总结归纳主要有以下几方面：①机械磨机在初始设计及安装过程中因为基础设计强度不够及安装找正出现问题后磨机的振动都会较大，假如磨机内部构造制作过程中出现尺寸不符等现象后磨机的振动也会偏大，如磨辊的安装角度不合要求、排渣仓底板不平坦、磨盘衬板高低不一样等。
②电气假如测振仪表出现故障或磨机电气设施安装过程中障蔽电缆选择不对也会造成磨机的振动误报，磨机振动值大。
③工艺操作若是在磨机操作过程中出现喂料量过大或过小、出磨温度过高或过低、磨内进入大块或进入铁质资料等都会惹起磨机的振动大。
总之立磨振动是由诸多因数影响造成的，在平时的操作保护过程中要正确的判断振动的原由一定联合磨机的运行参数及现场设施的运行状况来综合判断剖析。
立磨操作过程中力争振动值越小越好。
（二）主电机电流磨机主电机电流反应的是磨机运行过程中做功的大小，立磨操作过程中力争主电机电流适合稳固，防止出现电流过大造成磨机过载跳停现象出现。
要控制磨机的电流在适合的范围以内，一定综合考虑喂料量、出磨温度、研磨压力等参数控制在适合的范围以内。
假如喂料不均衡、出磨温度过低、研磨压力过多数会造成磨机的电流过大影响主电机的稳固运行，同时造成系统的工序电耗高，造成不用要的能源浪费。
假如磨机主电机电流屡次颠簸大体惹起注意，一方面要在操作中进行调整，另一方面要通知机械专业检查液压系统蓄能器的工作状况，假如蓄能器出现破坏现象没有缓冲作用也会出现主电机电流颠簸大。
中间轴轴承支架加工工艺规程设计
中间轴轴承支架加工工艺规程设计一、前言中间轴轴承支架是重要的机械零件之一，广泛应用于各种机械设备中。
为了确保支架的质量和性能，本文将设计中间轴轴承支架加工的工艺规程，以确保加工过程的顺利进行。
二、材料及设备准备2.1 材料中间轴轴承支架的材料通常选用铸铁或钢材，具体选择需根据实际需求和机械设备的工作环境来确定。
2.2 设备加工中间轴轴承支架需要以下设备： - 数控车床 - 钻床 - 铣床 - 磨床 - 焊接设备- 检测仪器等三、加工工艺流程中间轴轴承支架的加工工艺流程如下：3.1 零件准备将所选材料按照设计要求切割成合适大小的零件，确保零件的准确度和光洁度。
3.2 车削工艺根据轴承支架的设计图纸，进行车削工艺，包括车外圆、车内圆和车端面等工序。
在车削过程中，应根据所选材料的硬度和切削刃的选择来进行合适的切削速度和进给量。
3.3 钻孔工艺根据设计要求，在轴承支架上进行必要的钻孔工艺，包括孔径和孔位等。
在进行钻孔过程中，应控制好钻头的进给速度和压力，确保钻孔的精确度。
3.4 铣削工艺根据轴承支架的设计图纸，进行铣削工艺，包括平面铣削和坡口铣削等工序。
在铣削过程中，应控制好铣刀的进给速度和铣削深度，确保铣削面的精度和平整度。
3.5 焊接工艺根据设计要求，进行轴承支架的焊接工艺。
在焊接过程中，应使用合适的焊接方法和焊接材料，确保焊接接头的强度和密封性。
3.6 磨削工艺在轴承支架的关键部位进行磨削工艺，以提高轴承支架的精度和光洁度。
在磨削过程中，应选用合适的磨削工具和磨削液，控制好磨削力和磨削时间，确保磨削面的平整度和精度。
3.7 清洗和检测在加工完成后，对轴承支架进行清洗和检测。
清洗可使用适当的清洗液，确保零件表面的干净和无油污。
检测包括尺寸测量、光洁度检测等，以确保加工质量的合格。
四、加工工艺参数4.1 车削工艺参数•切削速度：根据材料的硬度和车刀的选择，通常在40~100m/min 之间；•进给速度：根据车削的深度和加工表面的要求，通常在0.1~0.3mm/r之间；•切削深度：根据加工需求和机床的条件，通常在0.5~2mm之间。
立磨参数的控制及操作
立磨参数的控制及操作一、立磨参数的控制1、磨机通风（1）风量控制①出磨气体中的含尘（成品）浓度应在550~800m³之间。
②出磨管道风速一般要大于20m/s，避免水平布置。
③喷嘴环处的标准风速为90m/s。
④当物料的易磨性不好，磨机的产量低，喷嘴环风速较低时，根据需要用铁板挡上磨辊后喷嘴环的风孔，减少通风面积，增加风速。
挡多少个孔，要通过平衡计算确定。
⑤根据具体情况通风量可在70%-105%范围内调整，但窑磨串联的系统应不影响窑系统的操作。
（2）风温的控制①生料磨出磨风温不许超过120℃，否则软连接受损，旋风筒分格轮可能膨胀卡停，磨机容易产生振动；煤磨出磨风温视煤质情况而定，挥发分高则出磨风温要低，反之可以高些。
一般控制在100℃以下，以免发生燃烧、爆炸等现象。
②烘磨时入口风温不能超过200℃，以免使磨辊内润滑油变质。
（3）系统漏风系统漏风是指立磨本体及出磨管道、收尘器等处的漏风。
在总风量确定的情况下，系统漏风会使喷嘴环处的风速降低，导致吐渣严重。
出口风速降低，使成品的排出量减少，循环负荷增加，压差升高，总风量减少，易造成饱磨、振动停车，还会降低产量，造成结露。
如果为了保持喷嘴环处的风速，而增加通风量，将会增加风机和收尘器的负荷，浪费能源。
同时也受风机能力和收尘器能力的限制。
德方认为MPS 立式磨系统漏风要低于4% ，根据我国国情，应按低于10%漏风进行风路设计。
2、拉紧力拉紧力的选用与物料特性及磨盘料层厚度有关，因为立磨是料床粉碎，挤压力通过颗粒间互相传递，当超过物料的强度时被挤压破碎，挤压力越大破碎程度越高，因此，越坚硬的物料所需拉紧力越大。
在其他因素不变的情况下，液压装置的拉紧力越大，作用于料床上物料的正压力越大，粉碎效果就越好。
但拉紧力过高会增加引起振动的概率，电动机电流也会相应增加。
因此操作人员要根据物料的易磨性、产量和细度指标以及料床形成情况和控制厚度及振动情况等统筹考虑拉紧力的设定值。
更换生料立磨磨辊轴承施工方案
为了更高效的利用好检修时刻，磨辊吊装设备必须在检修之前进行专门的检修和调试，确保能够正常的起吊和行走。
以至于不在起吊方面延误时刻。
同时也要对高压空气设备进行检查，确保在起吊磨辊时时有足够的高压空气提供磨辊吊装设备。
一、起吊大梁的连接工具：平安带〔三条〕、圆柱销、螺丝〔栓、帽〕搭接板两块、梯子工序：停磨后——翻开磨门〔上下〕——移动起吊大梁到内大梁对口位置——用圆柱销、螺丝通过搭接板连接内外梁。
大梁的连接过程中要害有高空作业，一定要注重平安，穿戴好防护用具。
二、对辊的外吊工具：手拉葫芦〔2T两个〕、绳扣四条工序：在吊对辊之前应先摘取挂在对辊上的液压拉环(两个)、密封空气管路及内部的油管与电线，让对辊完全独立。
才能够对其进行起吊。
注：〔1〕、摘取液压拉环时，应先取除液压缸上的进出油管，然后用手拉葫芦对液压拉环进行摘取。
〔2〕、在对辊起吊前还应确定两端的起吊点在对辊的中心线，起吊过程中2米内不得有人。
三、辊套的更换方法1、磨辊水平放置时辊套水平放在一边，将螺母从双头螺栓上卸掉，将螺丝钉从涨紧环上撤除。
辊套现在一个升空。
要是辊套钉住，那么不能不能强行托出，否那么，辊套有可能变形。
这时就需要对辊套进行加热。
注重：加热辊套时，不能让轴承和径向轴承密封过热。
方法2、磨辊立放对辊在从磨内吊出放在支座之后〔平稳〕：涨紧环上的所有螺栓撤除〔液压扳手65#、75#〕——涨紧环取出——辊套往除辊套如有顶死现象，同方法1相同，对辊套进行加热同时在辊套内侧用千斤顶加压。
〔辊套外事先安装起吊外套，防止辊套猛然掉落在地〕注:方法1只有在磨辊需要更换轴承时用，要是光更换辊套直截了当用方法2.毕竟要把一个接近100吨的对辊平放不是一件轻易的事。
四、拆卸、安装磨辊轴承：前提：对辊必须水平放置〔由于每个对辊的重量在97300KG左右，因此在要将其平安的水平放置就必须需要大型的起吊设备。
估量三台50T吊车〕拆卸流程：对辊吊出后先放油——对辊水平放置——卸外部轴承盖〔大端盖〕——卸油位传感器和电阻式温度计——卸轴承涨紧丝且往掉涨紧盖——移开外部轴承内圈——取出内部轴承端盖的螺栓——移开轴承室——取出中间环——松卸弹簧形直轴销——移开内部轴承内圈——移开内部轴承压盖——移开径向轴密封滑环——移开空气室盖(需更换时再取出)。
新型立磨的结构特点及其关键部件安装方法
Ａｂ ｔ ａ ｔ Ｔ ｅｒ ｗ ｔｒａ ｒｎ ｉ ｇｍｉ ｆ ０ ｄ ｃ ｉ ｋ ｒｐ ｏ ｕ ｔ ｎ ｌ ｅｏ ａ ｔ ｐ ｏ ｐ ｉ ｔｅ ｎ ｗ ｖ ｒｉａ ｌ ｗ ｉｈ ｇ ｉ ｅ ｓ ｒ ｃ ： ｈ ａ ｍａ ｅ ｌ ｉ ｄ ｎ ｌ ｏ ０ ０ｔ ｌ ｅ ｒ ｄ ｃ ｉ ｉ ｆＥ ｓ ｉ ｇ ｌ ５ ／ ｎ ｏ ｎ Ｈｏ ｅＧｒ ｕ ｓ ｈ ｅ ｅ ｔ ｌ ｌ ｈ ｃ ａ ｎ ｄ ｃ ｍｉ
２３ 磨 盘安 装 －
推力瓦座安装在静压轴承钢底座上。它们通过 定位销定位 ， 然后用螺栓把合在一起 。根据螺栓的 强度等级和图纸设计要求 ， 用扭矩扳手将螺栓紧到
相应 的力 矩 。
推力 瓦底 板用 两个 销子 和两 个 内六 角 螺栓 固定 在推 力 瓦 座 内。检 查 推力 瓦 底板 上 表 面 的水 平 度 ， 每 块推 力 瓦底 板 上 表 面水 平 度 最 大允 许偏 差 为 ０１ ．
摘 要 ：东方希 望５ ０ ｆ 水泥 熟料 线原料粉磨采 用 了２０ 年获得 发明授权的新 型立磨 。简要论述 了该新型立磨与传统 立 Ｏ０ ｄ ０９
磨 的结构 区别及 传动特 点 ； 在此基础上详 细介绍 了该新型立磨 关键 部件——静压 轴承 系统、 大齿 圈、 减速机和 电机 等的安装 方
立磨磨辊轴现场修复技术总结
立磨磨辊轴现场修复技术总结立磨作为大型粉磨设备，在水泥生产线上被广泛应用。
而立磨磨辊等核心部件在现场很难具备深度修复条件，离线返厂修复往往需要耗费大量的时间、资金，而对于水泥企业来说时间即效益，因此如何在现场条件下修复磨辊等核心零部件，对水泥生产企业意义重大。
1．背景介绍及事故分析国外某水泥保产项目是我们公司在某国完成了一条5300TPD熟料水泥生产线EPC总承包的基础上，又承接的O&M（生产运行管理）保产项目，负责生产线的生产和设备维修任务。
生产线原料磨为德国非凡公司制造的MPS5000B型立磨，磨辊为德国原装产品，2016年5月立磨一个磨辊损坏，全线停产。
经专家会同业主一起进行技术分析后，认为事故发生的主要原因是立磨辊轴轴承质量缺陷导致轴承内圈破裂，从而损伤了磨辊主轴。
德国公司工程师认为主轴损坏严重，要么报废更换新的主轴，要么离线返回德国工厂维修，维修费用高达25万欧元。
同时由于现场没有备件，工厂要停产至少2个月以上。
而当时正值当地水泥销售旺季，生产线停产两个月意味着损失32万吨熟料，将损失纯利润800万美金。
所以业主要求尽快恢复生产，并同意我们进行现场在线修复。
2．辊轴现场修复现场经过研究决定采用车削→堆焊→车削→精加工的工艺方法对主轴进行修复。
首先将主轴损坏严重的装配轴承位置沿直径方向车削掉3毫米，将渗透到主轴上的轴承钢碎屑清除干净，然后采用二氧化碳气体保护焊（THQ-50C焊丝）进行堆焊，为了防止主轴应力变形，堆焊时对称施焊，堆焊高度9毫米，使轴承处主轴直径在636mm左右。
堆焊完成后将主轴冷却到室温，再上车床进行车削加工到直径632mm，然后再进行精加工，精加工时要用测温枪检测工件温度，温升控制在mm，表面粗糙度2℃以内。
加工精度控制主轴轴承处直径尺寸630+0.12+0.07Ra1.6。
精加工完成经过检测，成品直径630+0.09mm、表面粗糙度和椭圆度都符合要求3．轴承装配按规范要求，磨辊轴承装配应该将磨辊套整体加热，然后进行热装配。
立式锟磨机技术要求
立式辊磨机技术要求一、立式辊磨机介绍：1、立磨又称立式磨、辊磨、立式辊磨。
2、它能够大量利用来自预热器的余热废气，能高效、综合地完成物料的中碎、粉磨、烘干、选粉和气力输送过程，集多功能于一体。
3、由于它是利用料床原理进行粉磨，避免了金属间的撞击与磨损，金属磨损量小、噪音低，而球磨机是单颗粒粉碎，由于单颗粒粉碎的偶然性，使大量的能量消耗在研磨体之间及研磨体与磨机衬板之间的碰撞与磨损上，因而其效率很低。
4、又因为它是风扫式粉磨，带有内部选粉功能，避免了过粉磨现象，因此减少了无用功的消耗，粉磨效率高，与球磨系统相比，粉磨电耗仅为后者的50%～60%。
5、还具有工艺流程简单、单机产量大、入料粒度大、烘干能力强、密封性能好、负压操作无扬尘、对成品质量控制快捷、更换产品灵活、易实现智能化、自动化控制等优点。
6、立磨的技术含量高于球磨机，它是集机（含液压）、电、仪于一体的，功能综合性强的设备，无论是操作或维修的技术要求都超过球磨机。
7、料层厚度一般应控制在80-120mm为好，磨出口温度控制在80～90℃左右。
8、立磨组成：传动装置、磨盘、磨辊、喷口环、液压拉伸装置、选粉装置、润滑系统、机壳等。
9、立式辊磨机工作原理：电动机通过减速机带动磨盘转动，磨辊在磨盘的磨擦作用下围绕磨辊轴自转，物料通过锁风喂料装置从进料口落入磨盘中央，受到离心力的作用向磨盘边移动。
经过粉磨区时，被啮入磨辊与磨盘间碾压粉碎。
磨辊相对物料及磨盘的粉碎压力是由液压拉伸装置提供（适宜的粉碎压力可根据不同物料的硬度进行调节）。
物料在粉碎过程中，同时受到磨辊的压力和磨盘与磨辊间相对运动产生的剪切力作用。
物料被挤压后，在磨盘轨道上形成料床（料床厚度由磨盘挡料环高度决定），而料床物料颗粒之间的相互挤压和磨擦又引起棱角和边缘的剥落，起到了进一步粉碎的作用。
粉磨后的物料继续向盘边运动，直至溢出盘外。
磨盘周边设有喷口环，热气流由喷口环自下而上高速带起溢出的物料上升，其中大颗粒最先降落到磨盘上，较小颗粒在上升气流作用下带入选粉装置进行粗细分级，粗粉重新返回到磨盘再粉磨，符合细度要求的细粉作为成品，随气流带向机壳上部出口进入收尘器被收集下来。
