脚手架的搭设流程及要求(新版)
脚手架搭设流程及要求

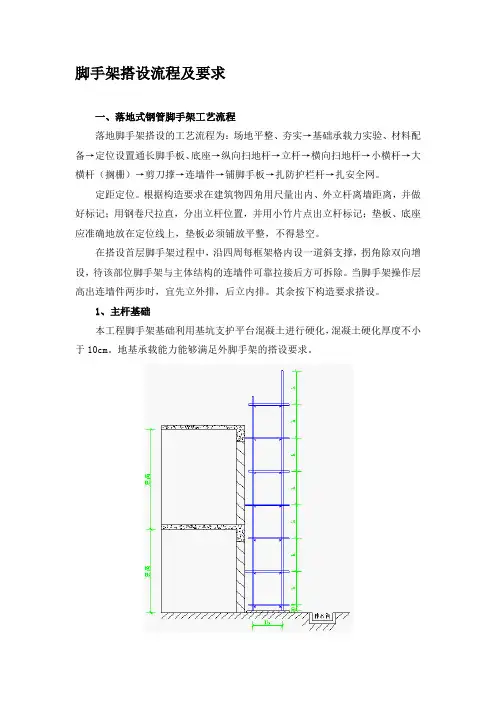

脚手架搭设流程及要求一、落地式钢管脚手架工艺流程落地脚手架搭设的工艺流程为:场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆(搁栅)→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
定距定位。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记;用钢卷尺拉直,分出立杆位置,并用小竹片点出立杆标记;垫板、底座应准确地放在定位线上,垫板必须铺放平整,不得悬空。
在搭设首层脚手架过程中,沿四周每框架格内设一道斜支撑,拐角除双向增设,待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。
当脚手架操作层高出连墙件两步时,宜先立外排,后立内排。
其余按下构造要求搭设。
1、主杆基础本工程脚手架基础利用基坑支护平台混凝土进行硬化,混凝土硬化厚度不小于10cm。
地基承载能力能够满足外脚手架的搭设要求。
2、立杆间距(1)脚手架立杆纵距1.5m,横距0.9m,步距1.8m;连墙杆间距竖直3.6m,水平4.5m(即两步三跨);里立杆距建筑物0.3m。
(2)脚手架的底部立杆采用不同长度的钢管参差布置,使钢管立杆的对接接头交错布置,高度方向相互错开500mm以上,且要求相邻接头不应在同步同跨内,以保证脚手架的整体性。
(3)立杆应设置垫木,并设置纵横方向扫地杆,连接于立脚点杆上,离底座20cm左右。
(4)立杆的垂直偏差应控制在不大于架高的1/400。
(5)立杆及纵横向水平杆构造要求:3、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距1.8m,以便立网挂设,大横杆置于立杆里面,每侧外伸长度为150mm。
(2)外架子按立杆与大横杆交点处设置小横杆,两端固定在立杆,以形成空间结构整体受力。
4、剪刀撑脚手架外侧立面的两端各设置一道剪刀撑,并应由底至顶连续设置;中间各道剪刀撑之间的净距离不应大于15m。
剪刀撑斜杆的接长宜采用搭接,搭接长度不小于1m,应采用不少于2个旋转扣件固定。
悬挑式脚手架搭设的几点要求(最新版)
悬挑式脚手架搭设的几点要求(最新版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位:______________________姓名:______________________日期:______________________编号:AQ-SN-0525悬挑式脚手架搭设的几点要求(最新版)(一)施工方案1、悬挑式脚手架必须编制专项施工方案。
方案应有设计计算书(包括对架体整体稳定性、支撑杆件的受力计算),有针对性较强的、较具体的搭设拆卸方案和安全技术措施,并画出平面、立面图以及不同节点详图。
2、专项施工方案包括设计计算书必须经企业技术负责人审批签字盖章后方可施工。
(二)悬挑梁及架体稳定1、挑架外挑梁或悬挑架应积极采用型钢或定型桁架。
2、悬挑型钢或悬挑架通过预埋与建筑结构固定,安装符合设计要求。
3、挑架立杆与悬挑型钢连接必须固定,防止滑移。
4、架体与建筑结构进行刚性拉结,按水平方向小于7M、垂直方向等于层高设一拉结点,架体边缘及转角处1M范围内必须设拉结点。
(三)脚手板挑架层层满铺脚手片,脚手片须用不细于18#铅丝双股并联绑扎不少于4点,要求牢固,交接处平整,无探头板,不留空隙,脚手片应保证完好无损,破损的及时更换。
(四)荷载施工荷载均匀堆放,并不超过3.0KN/m2。
建筑垃圾或不用的物料必须及时清除。
(五)交底与验收1、挑架必须按照专项施工方案和设计要求搭设。
实际搭设与方案不同的,必须经原方案审批部门同意并及时做好方案的变更工作。
2、挑架搭拆前必须进行针对性强的安全技术交底,每搭一段挑架均需交底一次,交底双方履行签字手续。
3、每段挑架搭设后,由公司组织验收,内容良化,合格后挂合格牌方可投入使用。
2024年脚手架的搭设要求及注意要点(2篇)
2024年脚手架的搭设要求及注意要点1、落地式脚手架:脚手架外立面脚手架立杆与地(楼)面应有垫板作底座落地式脚手架应有上下通道(楼梯),梯板全密封,要有扶手。
落地式脚手架应有上下通道(楼梯)通达每层作业面。
脚手架用安全网四周全部围闭,只能通过安全通道进出。
脚手架平桥应铺钢网作脚手板,铺竹子、铺竹片板不防火、不安全。
脚手架的第一道平桥(以后每隔10m),平桥与建筑物之间应全密封。
平桥完全满铺钢筋网的脚手板。
每片钢筋网均用铁线固定脚手架在贴近地面处必须搭设纵横向的扫地杆超过24m高的脚手架与建筑物必须用刚性连接墙杆与立杆的连接点与主接点距离不应大于30cm。
2、悬挑式脚手架悬挑式脚手架应采用分段式:从力学分析从来来说,受力明确,节点处理可靠。
脚手架的第一道平桥(以后每隔10m),平桥与建筑物之间应完全密封。
完全密封的平桥要专人、定期清扫,以免增加荷载。
悬挑钢梁要安装牢固(最好焊接)产油上警示颜色,防止碰撞。
3、几个要注意的地方。
卸荷受力不明确:钢丝绳吊着大小横杆,再由大小横杆的扣件将力传给立杆。
万一扣件未完全锁牢或失效,则该立杆丧失支撑作用。
卸荷只卸荷外立杆,内立杆不卸荷,完全错误。
脚手架与建筑物之间从上到下没用一道平桥密封,是一大安全隐患。
卸荷的钢丝绳不是用法兰调节其的松紧度,而是用绳卡来代替,错误!2024年脚手架的搭设要求及注意要点(2)一、引言脚手架作为建筑工程施工中常用的设备之一,在提高施工效率、保证施工安全方面起到了至关重要的作用。
随着科技的不断进步,脚手架在设计、材料选择等方面也在不断创新。
本文将详细介绍2024年脚手架搭设的要求及注意要点,旨在为建筑施工方提供参考。
二、2024年脚手架搭设要求1. 设计要求在2024年,脚手架的设计要符合国家相关标准的规定,并考虑以下要求:(1)承重能力:脚手架的承重能力要满足施工工序及使用人员的需要,保障施工安全。
(2)稳定性:脚手架搭设后要能够稳定地支撑施工人员及材料,防止脚手架倾覆或发生其他安全事故。

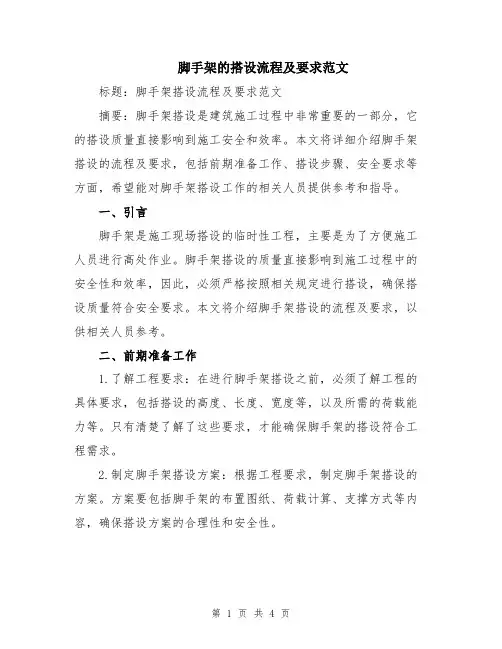

脚手架的搭设流程及要求范文
脚手架的搭设流程及要求范文标题:脚手架搭设流程及要求范文摘要:脚手架搭设是建筑施工过程中非常重要的一部分,它的搭设质量直接影响到施工安全和效率。
本文将详细介绍脚手架搭设的流程及要求,包括前期准备工作、搭设步骤、安全要求等方面,希望能对脚手架搭设工作的相关人员提供参考和指导。
一、引言脚手架是施工现场搭设的临时性工程,主要是为了方便施工人员进行高处作业。
脚手架搭设的质量直接影响到施工过程中的安全性和效率,因此,必须严格按照相关规定进行搭设,确保搭设质量符合安全要求。
本文将介绍脚手架搭设的流程及要求,以供相关人员参考。
二、前期准备工作1.了解工程要求:在进行脚手架搭设之前,必须了解工程的具体要求,包括搭设的高度、长度、宽度等,以及所需的荷载能力等。
只有清楚了解了这些要求,才能确保脚手架的搭设符合工程需求。
2.制定脚手架搭设方案:根据工程要求,制定脚手架搭设的方案。
方案要包括脚手架的布置图纸、荷载计算、支撑方式等内容,确保搭设方案的合理性和安全性。
3.准备必要材料和设备:根据脚手架搭设方案,准备必要的材料和设备,包括钢管、钢板、连接件、搭接板等。
同时,也要检查这些材料和设备的质量和数量是否符合要求。
4.培训施工人员:在脚手架搭设之前,需要对参与搭设工作的施工人员进行培训,使其了解搭设流程、安全要求和操作规范,确保他们具备相关的技能和知识。
三、脚手架搭设步骤1.确定脚手架的基本构造:根据脚手架搭设方案,确定脚手架的基本构造。
一般情况下,脚手架由立杆、横杆、斜杆、支撑杆等部分组成,每个部分的数量和位置都要符合设计要求。
2.安装立杆:根据设计要求,先安装立杆。
立杆必须垂直安装,并且稳固可靠。
在安装立杆之前,要先检查杆的质量和数量是否符合要求,并确保安装位置的基础牢固。
3.安装横杆:在立杆安装完成后,安装横杆。
横杆需要与立杆连接紧密,并且要保证水平。
为了保证横杆的连接牢固,可以使用连接件固定。
4.安装斜杆:在横杆安装完成后,根据需要安装斜杆。

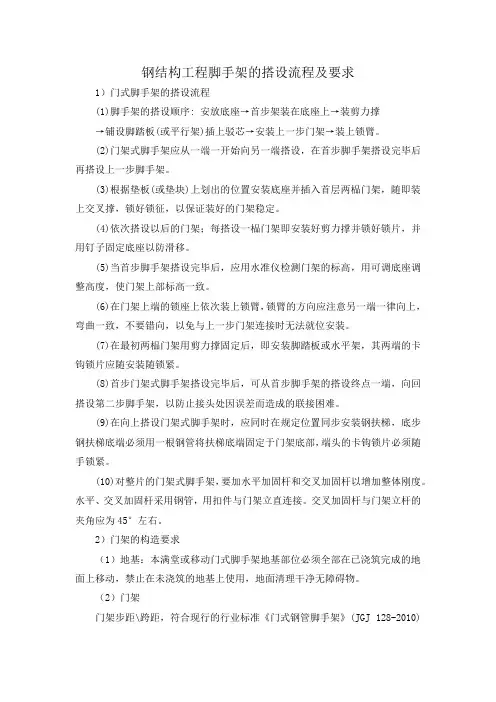

钢结构工程脚手架的搭设流程及要求
钢结构工程脚手架的搭设流程及要求1)门式脚手架的搭设流程(1)脚手架的搭设顺序: 安放底座→首步架装在底座上→装剪力撑→铺设脚踏板(或平行架)插上驳芯→安装上一步门架→装上锁臂。
(2)门架式脚手架应从一端一开始向另一端搭设,在首步脚手架搭设完毕后再搭设上一步脚手架。
(3)根据垫板(或垫块)上划出的位置安装底座并插入首层两榀门架,随即装上交叉撑,锁好锁征,以保证装好的门架稳定。
(4)依次搭设以后的门架;每搭设一榀门架即安装好剪力撑并锁好锁片,并用钉子固定底座以防滑移。
(5)当首步脚手架搭设完毕后,应用水准仪检测门架的标高,用可调底座调整高度,使门架上部标高一致。
(6)在门架上端的锁座上依次装上锁臂,锁臂的方向应注意另一端一律向上,弯曲一致,不要错向,以免与上一步门架连接时无法就位安装。
(7)在最初两榀门架用剪力撑固定后,即安装脚踏板或水平架,其两端的卡钩锁片应随安装随锁紧。
(8)首步门架式脚手架搭设完毕后,可从首步脚手架的搭设终点一端,向回搭设第二步脚手架,以防止接头处因误差而造成的联接困难。
(9)在向上搭设门架式脚手架时,应同时在规定位置同步安装钢扶梯,底步钢扶梯底端必须用一根钢管将扶梯底端固定于门架底部,端头的卡钩锁片必须随手锁紧。
(10)对整片的门架式脚手架,要加水平加固杆和交叉加固杆以增加整体刚度。
水平、交叉加固杆采用钢管,用扣件与门架立直连接。
交叉加固杆与门架立杆的夹角应为45°左右。
2)门架的构造要求(1)地基:本满堂或移动门式脚手架地基部位必须全部在已浇筑完成的地面上移动,禁止在未浇筑的地基上使用,地面清理干净无障碍物。
(2)门架门架步距\跨距,符合现行的行业标准《门式钢管脚手架》(JGJ 128-2010)的规定,并与交叉支撑规格配合。
门架安装应自一端向另一端延伸,并逐层改变搭设方向,不得相对进行。
搭完一步架后,应按要求检查并调整其水平度与垂直度。
不配套的门架与配件不得混合使用于同一脚手架。
混凝土脚手架搭设规范(最新版)
混凝土脚手架搭设规范(最新版)
本文档旨在指导混凝土脚手架的搭设规范,以确保施工过程的安全和质量。
请遵循以下规定进行操作:
1. 设备准备
- 确保所使用的脚手架设备完好无损,并经过检验和维护。
- 只使用符合国家或地区标准的脚手架设备。
2. 搭设操作
- 在开始搭设前,需进行详细的工程测量和规划。
- 根据实际需求选择合适的支撑结构和材料。
- 确保支撑结构和脚手架的承载能力满足设计要求。
- 在搭设过程中,注意施工班组的配合和指导。
- 确保脚手架的稳固性和安全性,避免倾斜、晃动或崩塌情况发生。
3. 使用与检查
- 在使用脚手架前,进行必要的安全培训并确保操作人员具备相关操作证书。
- 定期检查脚手架的稳固性和连接部件的完整性。
- 每日开始施工前,进行脚手架的安全检查,包括检查脚手架的支撑、钢管的连接和横向斜撑的设置等。
- 检查并清理脚手架上的杂物,确保工作区域整洁,以减少事故的发生。
4. 拆除与维护
- 在混凝土浇筑完成后,及时拆除不再需要的脚手架。
- 拆除脚手架时,需按照相应操作规范进行,确保安全和材料的保护。
- 定期对脚手架设备进行检查和维护,及时更换损坏的部件。
请遵守以上规范进行混凝土脚手架的搭设和使用,确保施工过程的安全和质量。
如有疑问,请咨询相关专业人士。
脚手架的搭设
脚手架的搭设(1)、地基处理和底座安装按设计计算的要求进行搭设场地的平整、夯实等地基处理,确保立杆有稳固可靠的基地。
然后按构架设计的立杆间距和进行放线定位,设垫木,并确保位置准确,放平稳,不得悬空。
(2)、搭设作业①搭设作业程序放置纵向扫地杆→自角部起依次向两边竖立底立杆,底与纵向扫地杆扣接固定后,装设横向扫地杆并也与立杆固定。
固定立杆底端前,应吊线确保立杆直,每边竖起3~4根立杆后随即装设第一步纵向平杆,并与立杆扣接固定和横向平杆,并与立杆扣接固定。
校正立杆和平杆水平使其符合要求后,按力矩拧紧扣件螺栓,形成构架的起始段→按上述要求依次向前延伸搭设,直至第一步架交圈完成。
交圈后,再全面检查一遍构架质量和地基情况,严格确保设计要求和构架质量→设置连墙件→按第一步架的作业程序和要求搭设以上步架→随设进程及时装设连墙件和剪力撑装设作业层间横杆设脚手板和装设作业层拦杆,挡脚板或围护、封闭措施。
②搭设作业注意事项a、严禁钢管及其相应扣件混用。
b、底立杆应按立杆接长要求选择不同长度的钢管交错设置,至少应有两种适合的不同长度的钢管作立杆。
c、在设置第一排连墙件前,应约每隔6跨设一道抛撑,以确保架子稳定。
d、一定要求采取先搭设起始段而后向前延伸的方式,当两组作业时可分别从相对角开始搭设。
e、连墙件和剪力撑应及时设置,不得滞后超过两步。
f、杆件端伸出扣件之外的长度不得小于100mm。
g、每边端头及中间每9根立杆设一剪刀撑,每组剪刀撑跨四根立杆。
h、在顶排连墙壁件之上的架离(以纵向水平杆计)不得多于两步,否则应隔6跨加设一道连接。
i、剪刀撑的斜杆与基本架杆件之间至少有3道连接其中的对接或搭接接头部位至少有一道连接。
j、对接脚手板,对接处的两侧必须设置中间横杆。
k、作业层的栏杆和挡脚板一般应设关立杆的内侧,栏杆接长也应符合对接或搭接的相应规定。
③主要技术要求a、地基基础表面要坚定平整,垫板放置牢靠。
b、不允许立杆有松动现象。
脚手架施工方案中的搭建流程及操作规范
脚手架施工方案中的搭建流程及操作规范脚手架是在建筑施工中常用的辅助工具,用于支撑工人在高空作业时的安全。
良好的脚手架施工方案是确保施工安全、提高工作效率的重要环节。
本文将围绕脚手架的搭建流程以及操作规范展开论述。
一、脚手架的搭建流程1. 准备工作在搭建脚手架之前,需要进行充分的准备工作。
首先,要明确搭建目的和需求,确定所需的脚手架类型和规格。
其次,要检查搭建地点的地基和地面情况,确保脚手架能够稳固地搭设。
2. 搭设主杆与副杆主杆是支撑整个脚手架系统的主要杆件,而副杆则是起到连接和加固作用的辅助杆件。
搭设脚手架时,要先安装主杆,再安装副杆。
主杆和副杆的安装要保证垂直度和稳定性,可以使用水平仪和固定夹紧装置进行调整和固定。
3. 搭设水平杆和立杆水平杆和立杆是脚手架的主要承重杆件,需要根据搭设高度和横向跨度进行适当的选材和配备。
水平杆负责承受工作平台和荷载的重量,立杆则主要起到支撑和稳定作用。
搭设时要按照一定距离间隔进行固定和加固。
4. 安装平台和防护设施搭设完成后,需要安装工作平台和相应的防护设施。
工作平台应保持平整、牢固,可使用钢管、木板等材料进行搭建。
同时,要设置安全围护栏杆、安全网等防护设施,确保工人和周围环境的安全。
5. 定期检查和维护搭建完成后,需要定期对脚手架进行检查和维护。
特别是在使用过程中,要及时发现和处理松动、腐蚀、损坏等问题,确保脚手架的稳定性和使用安全。
二、脚手架的操作规范1. 穿戴安全装备在进行脚手架操作前,工人必须穿戴好相应的安全装备,包括安全帽、安全带、防滑鞋等。
安全带必须正确佩戴,并通过可靠的固定点固定牢固。
2. 加固固定在使用脚手架之前,要检查所有连接点和支撑点的固定情况。
避免出现松动和脱落的情况。
对于需要加固的地方,要及时处理,确保整个脚手架的稳定性和安全性。
3. 不越过标高在脚手架上工作时,工人不能越过标高进行作业,以免坠落或造成其他事故。
需要根据工作的需要调整脚手架的高度,确保工作平台与需求高度相匹配。
2024年脚手架的搭设方法及注意事项(2篇)
2024年脚手架的搭设方法及注意事项第1节搭设方法和程序如下1、将长3m的悬挑杆按1.6m的间距沿楼板面周边均匀布置,每层用三排大横杆(分别置于悬挑杆的后端和距离建筑物0.5m处)将各悬挑杆扣结成片。
使外横杆距建筑物外皮1.5m,将位于楼层之上的两排大横杆与在两层楼板之间的立管上固定。
2、在大横杆上搭设间距为800mm的小横杆,小横杆外端伸出大横杆150mm,在墙柱处小横杆内测顶住结构面,以增强架体稳定性。
放上脚手板后将小横杆两端与大横杆扣牢,脚手板应满铺、对头铺,不得有探头板,且每块均用钢丝扎牢。
3、铺设作业层小横杆和脚手板。
以此类推逐层搭设。
第2节搭设脚手架注意事项1、按照作业方案规定的构造要求和尺寸进行搭设。
2、采用外径48mm、壁厚3.5mm的焊接钢管;其化学成份及机械性能应符合《普通碳素钢技术条件》(GB700-88)的规定。
不得使用严重锈蚀或变形的钢管。
3、选用直角、旋转、对接扣件,且扣件应采用GB978-67《可锻铸铁分类及技术条件》的规定,机械性能不低于KT33-8的可锻铸铁制造。
扣件附件采用的材料应符合《普通碳素钢技术条件》(GB70088)中A3的规定。
螺纹应符合《普通螺纹》(GB196-81)的规定。
垫圈应符合(GB95-86-85)的规定。
扣件质量要求:不得有裂纹、气孔。
在使用前将粘砂、烧冒口残余、披缝、毛刺等消除干净,表面进行防锈处理。
4、一层一层地搭设并与结构拉结好。
5、拧紧扣件(拧紧程度要适当),要求扭力矩控制在39~49N.m。
当扣件拧紧钢管时,开口处的最小距离应不小于5mm。
6、立杆的垂直偏差应小于20mm,同一大横杆的水平偏差不大于300mm。
7、相邻立杆的接头错开布置在不同的步距中,与相近大横杆的间距不大于600mm。
8、大横杆对接接头错开布置在不同的立杆步距中,与相近立杆的间距不大于600mm;相邻步距的大横杆错开布置立杆里侧和外侧,以减少立杆的偏心受荷。
脚手架搭设顺序
脚手架搭设顺序立杆搭设→扫地杆搭设→纵向水平杆搭设→横向水平杆搭设→连墙件设置→剪刀撑设置→水平钢管绑扎→铺脚手板挂安全网脚手架搭设方法与技术要求1、立杆搭设,立杆自平台槽钢上开始搭设,纵向间距1500mm,横向内立杆距外墙面500mm,外立杆距外墙面1500mm。
立杆的接长采用对接扣件,相邻力杆接头不设在同一步内;同一步内隔一根立杆的两接头在高度方向错开500mm以上;各接头中心至主节点应在600mm范围之内。
2、在距悬挑平台面200mm处搭设一道纵横向水平扫地杆与内外立杆扣接。
3、搭设纵向水平杆,按1800mm步高将纵向水平杆搭设在立杆内侧。
纵向水平杆接长采用搭接扣件连接,接头应交错布置:相邻接头不能设在同步或同跨内;不同步或不同跨两相邻接头在水平方向错开500mm以上;各接头中心至最近主节点距离不大于500mm。
4、搭设横向水平杆,在立杆与纵向水平杆交接处设置一根横向水平杆,用十字扣件与立杆扣接;横向水平杆距外墙面150~200mm,露出外立杆外侧长度不小于100mm。
5、连墙件设置,在各结构层设置连墙件。
连墙点的水平间距不超过4500mm,各层设置新埋件(预埋钢管埋于梁中,埋入梁内长度大于300mm,并与梁内钢筋进行点焊固定)。
架体与埋件之间用钢管呈水平拉接(否则应使与架体连接的一端下斜连接)。
6、剪刀撑设置,在架体外侧立面满设剪刀撑,剪刀撑应由底层至顶连续设置,其宽度不小于四跨(6m),斜杆与纵向水平杆的夹角在45—60度之间;斜杆的接长采用搭接接长,其搭接长度不小于1m,应采用不少于两个转角扣件固定,端部扣件边至杆端距离不小于100mm。
7、纵向水平钢管绑扎,在内外纵向水平杆间均匀布置两道水平钢管,与横向水平杆扣接。
8、铺设脚手板及安全网,架体每搭设完一层在施工层铺设竹笆脚手板,其四角用铁丝固定于纵向水平杆上;外装修施工时在架体与外墙之间设木跳板;操作层架外侧200—300mm 高处设挡脚杆,1000mm高处设扶手杆;架体外侧满挂6m×1.8m密目安全网。
脚手架的搭设流程及要求
脚手架的搭设流程及要求集团企业公司编码:(LL3698-KKI1269-TM2483-LUI12689-ITT289-脚手架的搭设流程及要求落地脚手架搭设的工艺流程为:场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆(搁栅)→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
定距定位。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记;用钢卷尺拉直,分出立杆位置,并用小竹片点出立杆标记;垫板、底座应准确地放在定位线上,垫板必须铺放平整,不得悬空。
在搭设首层脚手架过程中,沿四周每框架格内设一道斜支撑,拐角除双向增设,待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。
当脚手架操作层高出连墙件两步时,宜先立外排,后立内排。
其余按一下构造要求搭设。
1、主杆基础本工程脚手架地基础部位应在回填土完后夯实,采用强度等级不低于C15的混凝土进行硬化,混凝土硬化厚度不小于10cm。
地基承载能力能够满足外脚手架的搭设要求(具体计算数据参阅脚手架计算书)。
2、立杆间距(1)脚手架立杆纵距1.5m,横距1.05m,步距1.8m;连墙杆间距竖直3.6m,水平4.5m(即二步三跨):里立杆距建筑物0.3m。
(2)脚手架的底部立杆采用不同长度的钢管参差布置,使钢管立杆的对接接头交错布置,高度方向相互错开500mm以上,且要求相邻接头不应在同步同跨内,以保证脚手架的整体性。
(3)立杆应设置垫木,并设置纵横方向扫地杆,连接于立脚点杆上,离底座20cm左右。
(4)立杆的垂直偏差应控制在不大于架高的1/400。
3、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距1.8m,以便立网挂设,大横杆置于立杆里面,每侧外伸长度为150mm。
(2)外架子按立杆与大横杆交点处设置小横杆,两端固定在立杆,以形成空间结构整体受力。
4、剪刀撑脚手架外测立面的两端各设置一道剪刀撑,并应由底至顶连续设置;中间各道剪刀撑之间的净距离不应大于15m。
脚手架工程操作规程
脚手架工程操作规程一、安全操作1.脚手架搭设前,应对工地周边环境进行安全检查,确保没有危险性物品或设备。
2.搭设脚手架前,应进行地基勘测,确保地基坚实稳定。
3.搭设脚手架时,必须按照设计图纸进行,严禁擅自改变设计要求。
4.在搭设脚手架过程中,必须使用符合国家标准的材料和设备,杜绝使用劣质产品。
5.搭设脚手架时,必需按照规范要求加固立杆和连墙件,并确保每层立杆重叠处不少于1米。
6.工人上下脚手架应使用专用通道,严禁直接攀爬、跳跃或越过脚手架边框。
7.高层作业时,必须配备安全带,保证工人的人身安全。
8.对脚手架材料进行定期检查,发现损坏或者变形的立杆、横杆等要及时更换或修复。
二、施工流程1.施工前,要对工程现场进行清理,保证施工区域整洁。
2.在开始搭设脚手架前,应组织人员进行安全交底、技术交底,确保每个工人都明确工作内容和安全要求。
3.脚手架搭设前,必须制定详细的搭设方案和计划,明确工序和时间节点。
4.搭设脚手架时,应按照先搭设纵向主体结构,再搭设横向连接的原则进行施工。
5.在搭设过程中,要根据脚手架高度逐层搭设,确保安全可靠。
6.搭设完成后,要进行验收,确保符合设计要求和安全要求。
7.脚手架拆除前,应进行合理拆除计划制定,并通知相关人员进行安全交底。
8.脚手架拆除时,要先拆除纵向结构,再拆除横向连接,确保拆除过程安全。
三、品质控制1.脚手架材料的采购、送检、验收应符合国家标准和相关规定。
2.搭设脚手架时,必须使用合格的材料和设备,严禁使用次品和假冒伪劣产品。
3.在搭设脚手架前,必须查验材料的质量合格证明和产品检测报告。
4.搭设脚手架时,要严格按照设计要求进行,确保脚手架结构稳定可靠。
5.施工过程中,要做好记录,及时发现和整改问题,确保工程品质。
四、文明施工1.搭设脚手架时,要将材料、设备摆放整齐,不得堆积在通道或其他危险区域。
2.施工现场要维持整洁,严禁乱扔材料、废弃物。
3.施工过程中,要严格遵守文明施工规范,不得喧哗、吸烟、吐痰等不文明行为。
脚手架搭设流程
脚手架搭设流程一、前期准备1.1 确定搭设脚手架的位置和高度1.2 确认搭设脚手架所需的材料和工具1.3 安排专业人员进行脚手架搭设二、安装基础2.1 确定基础位置和大小2.2 按照设计要求进行挖掘和浇筑混凝土基础2.3 等待混凝土基础完全干燥后,进行下一步操作三、立柱安装3.1 根据设计要求确定立柱位置和数量3.2 安装立柱底座,并使用锚栓固定在混凝土基础上3.3 安装立柱,并使用水平仪调整垂直度四、横梁安装4.1 根据设计要求确定横梁位置和数量4.2 将横梁放置在立柱上,并使用连接器连接起来4.3 使用水平仪调整平衡度,确保稳定性五、斜撑安装5.1 根据设计要求确定斜撑数量和位置5.2 将斜撑放置在合适的位置,并使用连接器连接起来5.3 使用水平仪调整角度,确保稳定性六、脚手板安装6.1 根据设计要求确定脚手板数量和位置6.2 将脚手板放置在横梁上,并使用连接器连接起来6.3 使用水平仪调整平衡度,确保安全稳定七、安全检查7.1 检查所有连接处是否紧固牢固7.2 检查立柱、横梁和斜撑是否垂直或水平7.3 检查脚手板是否平整牢固八、使用维护8.1 在使用前进行全面检查,确保安全可靠8.2 使用过程中注意防滑和防摔,避免意外发生8.3 定期对脚手架进行检查和维护,确保长期使用的安全性。
以上是脚手架搭设流程的详细步骤。
在实际操作中,还需要注意以下几点:1、使用符合标准的材料和工具;2、严格按照设计要求进行操作;3、在施工现场设置警示标志,避免他人误入;4、严格执行安全规范,避免意外事故的发生。
外脚手架搭设施工流程及要求
外脚手架搭设施工流程及要求一、施工流程1、立杆(1)脚手架立杆纵向间距1.5m,横向间距1m,内立杆距与结构边距离0.3m,步距1.8m,钢管接长采用对接扣件,立杆与大横杆必须用直角扣件扣紧,不得隔步设置或遗漏。
立杆整个架高的垂直偏差应不大于75mm;(2)立杆采用6m长钢管搭设,除在顶层可采用搭接外,其余各接头必须采用对接扣件对接,对接、搭设应符合以下要求:①对接接头扣件开口方向应向下或向内,以防雨进入。
①立杆上的对接扣件应交错布置,相邻立杆接头位置的错开不小于500mm。
各接头与中心节点相距不应大于步距的1/3即600mm。
立杆立在坚实的结构上,搭设前将立杆置于厚度不小于50mm的木方上。
①立杆的搭接长度不应小于1m,不少于三个旋转扣件固定,端部扣件盖板的边缘至杆端不应小于100mm。
①立杆顶端应高出女儿墙上皮1m,高出檐口上皮1.5m。
立杆接头如下图所示。
▲立杆接头示意图2、纵向水平杆(1)纵向水平杆设置于立杆的内侧、横向水平杆之下,并采用直角扣件与立杆扣紧。
(2)纵向水平杆一般采用对接扣件连接,至边角处也可采用搭接。
对接、搭接应符合以下要求:①对接接头应交错布置,两根相邻纵向水平杆的接头不宜设置在同跨或同步内,相邻接头水平距离不应小于500mm,与相近立杆的距离不大于立杆纵距的1/3,即500mm。
如下头所示。
▲纵向水平杆对接、搭接示意图①搭接接头长度不应小于1m,并应等距设置3个旋转扣件固定,端部扣件盖板边缘至杆端的距离不应小于100mm。
①纵向水平杆的长度一般不宜小于3跨,并不大于6m。
3、横向水平杆(1)每一主节点处必须设置一根横向水平杆,横向水平杆长度1.5m,采用直角扣件扣紧在纵向水平杆上,该杆的轴线偏离主节点的距离不应大于150mm。
(2)操作层非主节点处的横向水平杆根据支撑脚手板的需要设置。
(3)横向水平杆伸出大横杆外的长度应控制在150mm。
4、剪刀撑(1)沿脚手架外侧及全高方向连续设置,每横向6跨设置一道剪刀撑,剪刀撑与地面成60°角,成菱形布置;剪刀撑主要采用6m长钢管,最下面的斜杆与立杆的连接点离地面不应大于500mm,除斜杆两端扣紧外,中应间增加2~4个扣结点。
脚手架搭设规定
脚手架搭设规定搭设作业程序放置纵向扫地杆---自角部起依次向两边竖立底立杆,底端与纵向扫地杆扣接固定后、装设横向扫地杆并也与立杆固定(固定立杆底端前,应吊线确保立杆垂直),每边竖起3-4根立杆后,随即装设第一步大横杆(与立杆扣接固定)和小横杆(靠近立杆并与纵向平杆扣接固定)、校正立杆垂直和横杆水平使其符合要求后,拧紧扣件螺栓,形成构架的起始段---按上述要求依次向前延伸搭设,直至第一步架交圈完成。
交圈后,再全面检查一遍构架质量和地基情况,严格确保设计要求和构架质量---设置连墙件---按第一步架的作业程序和要求搭设第二步、第三步架---随搭设进程及时装设连墙件和剪刀撑---装设作业层间横杆(在构架横向平杆之间加设的用于缩小铺板支承跨度的横杆)、铺设脚手板和装设作业层栏杆、挡脚板或围护,封闭措施。
(1)设场地应平整、夯实并设置排水措施。
(2)立于土地面之上的立杆底部应加设宽度≥200mm、厚度≥50mm的垫木、垫板或其它刚性垫块,每根立杆的支垫面积应符合设计要求且不得小于0.15m2。
(3)底端埋入土中的木立杆,其埋置深度不得小于500mm,且应在坑底加垫后填土夯实,使用期较长时,埋入部分应作防腐处理。
(4)在搭设之前,必须对进场的脚手架杆配件进行严格的检查,禁止使用规格和质量不合格的杆配件。
(5)脚手架的搭设作业,必须在统一指挥下,严格按照以下规定执行:a按施工设计放线、铺垫板、设置底座或标定立杆位置;b周边脚手架应从一个角部开始并向两边延伸交圈搭设;一字形脚手架应从一端开始并向另一端延伸搭设;c应按定位依次竖起立杆,将立杆与纵、横向扫地杆连接固定,然后装设第一步的纵向和横向平杆,随校正立杆垂直之后予以固定,并按此要求继续向上搭设;d在设置第一排连墙件前,一字形脚手架应设置必要数量的抛撑;以确保构架稳定和架上作业人员的安全。
边长≥20米的周边脚手架,亦应适量设置抛撑;e剪刀撑、斜杆等整体拉结杆件和连墙件应随搭升的架子一起设置;f脚手架处于顶层1连墙点之上的自由高度不得大于6米。
脚手架搭设规范最新版
脚手架搭设规范最新版脚手架搭设规范最新版(一)施工方案1、脚手架搭设之前,应根据工种的特点和施工工艺确定搭设方案,内容应包括:基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法,并绘制施工详图及大样图。
2、脚手架的搭设高度超过规范规定的要进行计算。
(1)扣件式钢管脚手架搭设尺寸符合下表时,相应杆件可不再进行设计计算。
但连墙件及立杆地基承载力等仍应根据实际荷载进行设计计算并绘制施工图。
(2)当搭设高度在25-50m时,应对脚手架整体稳定性从构造上进行加强。
如纵向剪刀撑必须连续设置,增加横向剪刀撑,连墙杆的强度相应提高,间距缩小,以及在多风地区对搭设高度超过40m的脚手架,考虑风涡流的上翻力,应在设置水平连墙件的同时,还应有抗上升翻流作用的连墙措施等,以确保脚手架的使用安全。
(3)当搭设高度超过50m时,可采用双立杆加强或采用分段卸荷,沿脚手架全高分段将脚手架与梁板结构用钢丝绳吊拉,将脚手架的部分荷载传给建筑物承担;或采用分段搭设,将各段脚手架载传给由建筑物伸出的悬挑梁、架承担,并经设计计算。
(4)对脚手架进行的设计计算必须符合脚手架规范的有关规定,并经企业技术负责人审批。
3、脚手架的施工方案应与施工现场搭设的脚手架类型相符,当现场固故改变脚手架类型时,必须重新修改脚手架方案并经审批后,方可施工。
(二)立杆基1、脚手架立杆基础应符合方案要求。
(1)搭设高度在25m以下时,可素夯实找平,上面铺5cm厚木板,长度为2m时垂直于墙面放置;长度大于3m时平行于墙面放置。
(2)搭设高度25-50m时,应根据现场地耐力情况设计基础作法或采用回填土分层夯实达到要求时,可用枕木支垫,或在地基上加铺20cm厚道碴,其上铺设混凝土板,再仰铺12-16号槽钢。
(3)搭设高度超过50m时,应进行计算并根据地耐力设计基础作法,或于地面下1m深处采用灰土地基,或浇注50m厚混凝土基础,其上采用枕支垫。
2、扣件式钢管脚手架的底座有可锻铸铁制造与焊接底座两种,搭设时应将木垫板铺平,放好底座,再将立杆放入底座内,不准将立杆直接置于木板上,否则将改变垫板受力状态。
脚手架搭设与施工要求
脚手架搭设与施工要求一、脚手架搭设要求1、脚手架负载不得超过270kg/m2,经验收合格挂牌后方可使用,使用中应经常检查与维护。
负载超过270kg/m2,或形式特殊脚手架应进行设计。
2、钢管立柱应设置金属底座,对地质松软基础应垫木板或设扫地杆。
3、脚手架立杆应垂直,垂直偏斜不得超过高度的1/200,立杆间距不超过2米。
4、脚手架两端、转角处及每隔6-7根立柱应设尖刀撑与支杆,高度在7米以上无法设支杆时,竖向每隔4米,横向每隔7米必须与建筑物连接牢固。
5、脚手架外侧、斜道、平台设置1.05米防护栏。
铺设竹排或木板时,两头必须绑扎牢固,严禁不绑扎就投入使用。
6、在通道与扶梯处脚手架横杆应加高加固,不能阻碍通道。
7、挑式脚手架一般横杆步距1.2米,并要加设斜撑,斜撑与垂直面夹角不大于30°。
8、为了防止架子管受压弯曲扣件从管头滑落,各杆件相交伸出端头均大于10厘米。
9、脚手架搭设地点如有电源线或电气设备时,必须符合安全距离规定,搭设与拆除时采取停送电措施。
10、脚手架验收时,应对所有部件进行外观检查,并实行验收及挂牌使用制度。
11、脚手架搭设前,必须对架子管、扣件、竹排、铁丝进行检查,架子管严重弯曲,扣件严重腐蚀、裂纹,竹排腐烂的必须报废,不得使用。
12、禁止将脚手架直接搭靠在楼板的木楞上及未经计算过补加荷重的结构部分上,或将脚手架和脚手板固定在建筑不十分牢固的结构上(如栏杆、管子等)。
13、脚手板和脚手架相互间应连接牢固。
脚手板的两头均应放在横杆上,固定牢固。
脚手板不准在跨度间有接头。
14、脚手板和斜道板要满铺于架子的横杆上。
在斜道两边、斜道拐弯处和脚手架工作面的外侧,应设1m高的栏杆,并在其下部加设18cm高的护板。
15、脚手架应装有牢固的梯子,以便工作人员上下和运送材料。
用起重装置起吊重物时,不准把起重装置和脚手架的结构相连接。
16、搭设脚手架的工作领导人应对所搭的脚手架进行检验合格并出具书面证明后方准使用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
( 安全管理 )
单位:_________________________
姓名:_________________________
日期:_________________________
精品文档 / Word文档 / 文字可改
脚手架的搭设流程及要求(新
版)
Safety management is an important part of production management. Safety and production are in
the implementation process
脚手架的搭设流程及要求(新版)
落地脚手架搭设的工艺流程为:场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆(搁栅)→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
定距定位。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记;用钢卷尺拉直,分出立杆位置,并用小竹片点出立杆标记;垫板、底座应准确地放在定位线上,垫板必须铺放平整,不得悬空。
在搭设首层脚手架过程中,沿四周每框架格内设一道斜支撑,拐角除双向增设,待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。
当脚手架操作层高出连墙件两步时,宜先立外排,后立内排。
其余按一下构造要求搭设。
1、主杆基础
本工程脚手架地基础部位应在回填土完后夯实,采用强度等级不低于C15的混凝土进行硬化,混凝土硬化厚度不小于10cm。
地基承载能力能够满足外脚手架的搭设要求(具体计算数据参阅脚手架计算书)。
2、立杆间距
(1)脚手架立杆纵距1.5m,横距1.05m,步距1.8m;连墙杆间距竖直3.6m,水平4.5m(即二步三跨):里立杆距建筑物0.3m。
(2)脚手架的底部立杆采用不同长度的钢管参差布置,使钢管立杆的对接接头交错布置,高度方向相互错开500mm以上,且要求相邻接头不应在同步同跨内,以保证脚手架的整体性。
(3)立杆应设置垫木,并设置纵横方向扫地杆,连接于立脚点杆上,离底座20cm左右。
(4)立杆的垂直偏差应控制在不大于架高的1/400。
3、大横杆、小横杆设置
(1)大横杆在脚手架高度方向的间距1.8m,以便立网挂设,大横杆置于立杆里面,每侧外伸长度为150mm。
(2)外架子按立杆与大横杆交点处设置小横杆,两端固定在立杆,以形成空间结构整体受力。
4、剪刀撑
脚手架外测立面的两端各设置一道剪刀撑,并应由底至顶连续设置;中间各道剪刀撑之间的净距离不应大于15m。
剪刀撑斜杆的接长宜采用搭接,搭接长度不小于1m,应采用不少于2个旋转扣件固定。
剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线离主节点的距离不宜大于150mm。
5、脚手板、脚手片的铺设要求
(1)脚手架里排立杆与结构层之间均应铺设木板:板宽为200mm,里外立杆应满铺脚手板,无探头板。
(2)满铺层脚手片必须垂直墙面横向铺设,满铺到位,不留空位,不能满铺处必须采取有效的防护措施。
(3)脚手片须用18铅丝双股并联绑扎,不少于4点,要求绑扎牢固,交接处平整,铺设时要选用完好无损的脚手片,发现有破损的要及时更换。
6、防护栏杆
(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭,且将安全网固定在脚手架外立杆里侧。
(2)选用18铅丝张挂安全网,要求严密、平整。
(3)脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆,顶排防护栏杆不少于2道,高度分别为0.9m和1.3m。
(4)脚手架内侧形成临边的(如遇大开间门窗洞等),在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。
7、连墙件
(1)脚手架与建筑物按水平方向4.5m,垂直方向3.6m,设一拉结点。
楼层高度超过4m,则在水平方向加密,如楼层高度超过6m时,则按水平方向每6m设置一道斜拉钢丝绳。
(2)拉结点在转角范围内和顶部处加密,即在转角l米以内范围按垂直方向每3.6米设一拉结点。
(3)拉结点应保证牢固,防止其移动变形,且尽量设置在外架大小横杆接点处。
(4)外墙装饰阶段拉结点,也须满足上述要求,确因施工需要除去原拉结点时,必须重新补设可靠,有效的临时拉结,以确保外架安全可靠。
8、架体内封闭
(1)脚手架的架体里立杆距墙体净距为200mm,如因结构设计的限制大于200mm的必须铺设站人片,站人片设置平整牢固。
(2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。
(3)施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。
云博创意设计
MzYunBo Creative Design Co., Ltd.。
