最新jd附着式升降脚手架(架体结构)
附着式升降脚手架安全技术交底书最新文档
附着式升降脚手架安全技术交底书最新文档(可以直接使用，可编辑最新文档，欢迎下载）安全技术交底书附着式升降脚手架安全技术交底1、整体提升架应按建设部《建筑施工附着升降脚手架管理暂行规定》及施工方案搭设，且必须通过当地安全监督管理部门检测、验收,方可使用.2、架体高度不应大于5倍楼层高;架体净宽度不应大于1。
2m；直线布置的架体支撑跨度不应大于8m;折线或曲线布置的架体支撑跨度不应大于5.4m.3、整体式升降脚手架架体悬挑长度不得大于1/2水平支承跨度和3m，单片式附着升降脚手架架体的悬挑长度不应大于1/4水平支承跨度。
升降和使用情况下，架体悬臂高度均不应大于6m和2/5架体高度。
4、竖向主框架必须采用焊接或螺栓连接的定型框架,以提高架体的稳定性，不得使用钢管扣件等脚手架杆件组装。
5、主框架、水平梁架的各节点中，各杆件的轴线应汇交于一点.6、按一般架体要求设置剪刀撑，但应将竖向主框架、架体水平梁架和构架连成一体。
7、架体结构在以下部位应采取可靠的加强构造措施:①与附着支承结构的连接处;②架体上升降机构的设置处；③架体上防倾、防坠装置的设置处；④架体吊拉点设置处；⑤架体平角转角处；⑥架体因碰到塔吊、施工电梯、物料平台等设施而需要断开或开洞处等。
8、防倾装置应用螺栓同竖向主框架、附着支承结构或工程结构可靠连接，不得采用钢管扣件等方式.9、防坠装置应设置在竖向立框架部位，且每一竖向主框架提升设备处必须设置一个，防坠装置必须灵敏、可靠，其制动距离对于整体式附着升降脚手架不得大于80mm，对于单片式附着升降脚手架不得大于150mm.10、架体升降吊点超过两点时，不能使用手拉葫芦,必须采用电动葫芦并有控制同步升降的装置，且应具备超载报警停机，欠载报警等功能.11、架体外侧必须用密目安全网牢固封闭防护，底层脚手板必须铺严密，且应用平网兜底。
12、附着式脚手架施工区域内应有防雷措施。
13、严格控制架体的施工荷载，严禁超载。

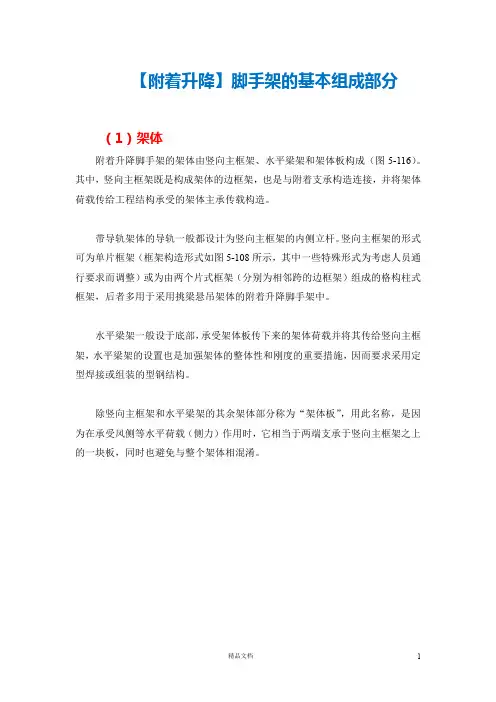

【附着升降】脚手架的基本组成部分
【附着升降】脚手架的基本组成部分（1）架体附着升降脚手架的架体由竖向主框架、水平梁架和架体板构成（图5-116）。
其中，竖向主框架既是构成架体的边框架，也是与附着支承构造连接，并将架体荷载传给工程结构承受的架体主承传载构造。
带导轨架体的导轨一般都设计为竖向主框架的内侧立杆。
竖向主框架的形式可为单片框架（框架构造形式如图5-108所示，其中一些特殊形式为考虑人员通行要求而调整）或为由两个片式框架（分别为相邻跨的边框架）组成的格构柱式框架，后者多用于采用挑梁悬吊架体的附着升降脚手架中。
水平梁架一般设于底部，承受架体板传下来的架体荷载并将其传给竖向主框架，水平梁架的设置也是加强架体的整体性和刚度的重要措施，因而要求采用定型焊接或组装的型钢结构。
除竖向主框架和水平梁架的其余架体部分称为“架体板”，用此名称，是因为在承受风侧等水平荷载（侧力）作用时，它相当于两端支承于竖向主框架之上的一块板，同时也避免与整个架体相混淆。
图5-116附着升降脚手架的架体构成对架体进行设计时，按竖向荷载传给水平梁架，再传给竖向主框架和水平荷载直接由架体板、水平梁架传给竖向主框架进行验算，这是偏于安全的算法。
实际上，部分架体板的竖向荷载可以直接传给竖向主框架，而水平梁架的竖杆如亦为架体板的立杆时，（例如水平梁架亦采用脚手架杆件搭设且其立杆共用时），将会提高其承载能力（上海八建的试验表明，可提高30%左右）。
因此，当水平梁架采用焊接朽架片组装时，其竖杆宜采用φ48×3.5钢管并伸出其上弦杆，相邻竖杆的伸出长度应相差不小于500mm，以便向上接架体板的立杆，使水平梁架和架体板形成整体。
架体板应设置剪力撑，当有悬挑段时，应设置如图5-116所示的成对斜杆并加强连接构造，以确保悬挑段的传载和安全工作要求。
（2）附着支承附着支承的形式虽有图5-108所示的9种，但其基本构造却只有挑梁、拉杆、导轨、导座（或支座、锚固件）和套框（管）等5种，并视需要组合使用。
最新《建筑施工升降设备设施检验标准》JGJ 305-2013
最新《建筑施工升降设备设施检验标准》JGJ 305-20131.总则1.0.1为加强建筑施工升降设备设施的检验，根据国家现行有关安全生产的法律法规制定本标准。
1.0.2本标准适用于建筑施工中使用的附着式升降脚手架、高处作业吊篮、龙门架及井架物料提升机、施工升降机、塔式起重机等升降设备设施的安装、使用检验。
1.0.3建筑施工中升降设备设施的检验除应符合本规程外，尚应符合国家现行标准的规定。
2.术语和符号2.1 术语2.1.1 升降设备 Lifing equipments由专业生产厂家制造的能够自行升降,垂直、水平运送物料或人员的施工机械。
2.1.2 升降设施 Lifing facilities主要结构构件为工厂制造的金属结构产品，在现场按特定的程序组装后，附着在建筑物上能够沿着建筑物自行升降的施工作业平台和防护设施。
2.1.3 升降设备设施检验 testing of lifing equipments and facilities对安装、使用的升降机设备设施的安全使用条件、安装装置可靠性与标准规范及相关技术文件符合程度的验证。
2.1.4 受检单位 the units being inspected升降设备、升降设施的安装单位或使用单位。
2.2 符号2.2.1 Qm——最大额定起重量。
2.2.2 Qo——额定起重量。
2.2.3 Ro——最大工作幅度。
2.2.4 V——额定提升速度。
3基本规定3.0.1 升降设备设施超过使用年限时，应按相关规定进行评估。
3.0.2 受检单位应提供与检验升降设备设施安装使用有关的过程记录。
3.0.3 升降设备设施检验应采用适宜的仪器、设备和工具，属于法定计量检定范畴的仪器、设备和工具，必须经过法定计量检定机构计量检定合格，并应在有效期内。
3.0.4 检验现场具备的条件应符合下列规定：1．无雨雪、大雾，且风速不应大于8. 3m/s;2．环境温度宜为-15℃～+40℃；3．现场供电电压波动偏差应为±5%;4．应设置安全警戒区域和警示标识。

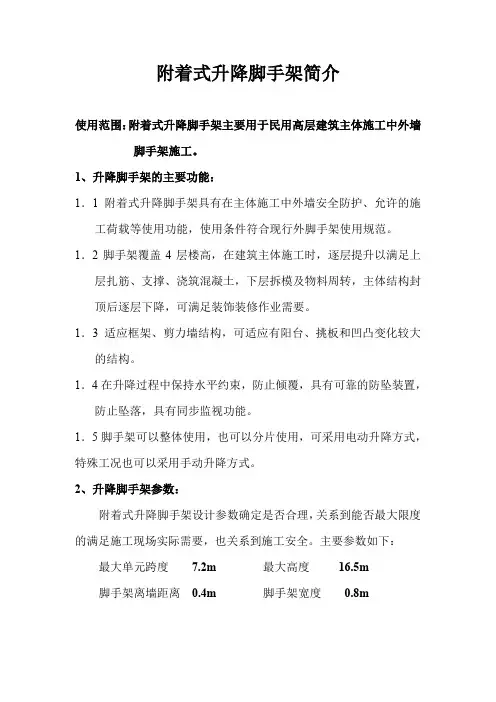

附着式升降脚手架简介
附着式升降脚手架简介使用范围：附着式升降脚手架主要用于民用高层建筑主体施工中外墙脚手架施工。
1、升降脚手架的主要功能：1．1附着式升降脚手架具有在主体施工中外墙安全防护、允许的施工荷载等使用功能，使用条件符合现行外脚手架使用规范。
1．2脚手架覆盖4层楼高，在建筑主体施工时，逐层提升以满足上层扎筋、支撑、浇筑混凝土，下层拆模及物料周转，主体结构封顶后逐层下降，可满足装饰装修作业需要。
1．3适应框架、剪力墙结构，可适应有阳台、挑板和凹凸变化较大的结构。
1．4在升降过程中保持水平约束，防止倾覆，具有可靠的防坠装置，防止坠落，具有同步监视功能。
1．5脚手架可以整体使用，也可以分片使用，可采用电动升降方式，特殊工况也可以采用手动升降方式。
2、升降脚手架参数：附着式升降脚手架设计参数确定是否合理，关系到能否最大限度的满足施工现场实际需要，也关系到施工安全。
主要参数如下：最大单元跨度7.2m最大高度16.5m脚手架离墙距离0.4m脚手架宽度0.8m脚手架步高 1.85m 最大施工荷载3×2KN/m2单元自重3～4T 升降葫芦规格10T×6m升降速度9cm/min额定制动荷载 5.5T制动最大滑移80mm单元跨度×高度步大于110m2 3、升降脚手架架体结构组成：3．1附着式升降脚手架整个架体由水平支撑结构、竖向主框架和架体板三部分组成，其中水平支撑结构和竖向主框架均为构件式组装，用螺栓联成整体，架体板用钢管扣件联接。
3．2提升系统由提升梁、防坠梁、斜拉杆、穿墙螺栓、电动葫芦、承力架、防倾装置、防坠装置等组成。
见（架体剖面图）3．3控制系统由上海蔚蓝建筑安装工程有限公司研制开发的L2000—KCS40型控制系统组成。
3．4安全系统：3．4．1水平支承结构的底部用密目安全网及小眼网双重兜过架体底部。
可靠地固定在架体上。
在上部三层作业层架体外侧设置1.2m扶手和0.6m挡脚杆和密目安全网等防护设施。
附着式升降脚手架标准详解
应得 分数 10 10
10
10
10
扣减 分数
实得 分数
两跨以上架体同时整体升降采用手动升降设备扣10分
6
架体 升降
升降工况时附着支座在建筑结构连接处砼强度未达到设计要求或小于C10扣10 分
10
升降工况时架体上有施工荷载或有人员停留扣10分
小计
60
构配件进场未办理验收扣6分
1
检查 验收
分段安装、分段使用未办理分段验收扣8分 架体安装完毕未履行验收程序或验收表未经责任人签字扣10分 每次提升前未留有具体检查记录扣6分
• （1）竖向主框架可采用整体结构或分段对接式结构。结构型式应为竖 向桁架或门型刚架式等。各杆件的轴线应汇交于节点处，并应采用螺栓 或焊接连接，如不交汇于一点，必须进行附加弯矩验算。
• （2）当架体升降采用中心吊时，在悬臂梁行程范围内竖向主框架内侧 水平杆去掉部分的断面，应采取可靠的加固措施。
• （3）主框架内侧应设有导轨； • （4）竖向主框架宜采用单片式主框架；或可采用空间桁架式主框架。
Φ25mm。
• 1.2.5同步控制装置应符合下列规定： • （1）附着式升降脚手架升降时，必须配备有限制荷载或水平高差的同
步控制系统。连续式水平支承桁架，应采用限制荷载自控系统；简支静 定水平桁架，应采用水平高差同步自控系统；若设备受限时，可选择限 制荷载自控系统。
• （2）限制荷载自控系统应具有下列功能： • （a）当某一机位的荷载超过设计值的15%时，应采用声光形式自
或应采用弹簧垫片加单螺母，螺杆露出螺母端部的长度不应少于3扣，且不得 小于10mm，垫板尺寸应由设计确定，且不得小于100mm×100mm×10mm； • （5）附墙支座支承在建筑物上连接处混凝土的强度应按设计要求确定，但不 得小于C10。
附着式升降脚手架使用说明书
步骤三：第一步脚手板拼装 完毕，进行立杆下接头的安 装。
所需标准件规格
步骤四：安装内外立杆，将 立杆栽到立杆下接头上，用 螺栓紧固连接。
所需标准件规格
注意：立杆与立杆下接头连 接时，要将立杆方向确定对, 立杆正方向如下图所示：
立 杆 正 方 向
步骤五：严格按照架体立面 设计，安装第一步内外立杆 连接撑。
电气系统包含 的构件有：重力传 感器、大电箱控制 盒、小电箱控制盒。
大电箱 控制盒
大小电线控制盒及传感器
传感器
小电箱 控制盒
遥 控 器
二、安装方法
附着式升降脚手架有两种安装方法：整体散拼式安装、地面组装整体吊装。 整体散拼式安装方法即在找平架上随施工进度对架体进行逐层拼装。 地面组装整体吊装即在地面对架体进行预拼装，再吊装至找平架上对建筑 结构进行防护。
以下内容主要介绍整体散拼式安装方法，地面组装整体吊装式安装方法与 散拼式安装方法相同。
三、安装流程
步骤一:搭设并验收找平架
施工至附着式升降 脚手架安装层后，准备 搭设用于支承的找平架， 找平架在原临时双排脚 手架上搭设即可，搭设 标准如下：
项 目
找平架 找平架 水平度 内横杆
距结构
找平架外侧 搭设单排防 护高度
吊点桁架加强杆的 规格是4米立杆。
步骤二十五：安装第五步 三角撑。
步骤二十六：安装第六步 脚手板。
步骤二十七：安装第五步 外立网。注意：第五步网 片安装完成后需对第三道 附墙支座及附墙吊挂件安 装孔进行预埋。
步骤二十八：安装第六步 三角撑。
步骤二十九：安装第七步 脚手板。
步骤三十：安装第六步外 立网，并及时安装第二道 附墙支座及附墙吊挂件。
附着式升降脚手架(2018最新规范)
中铁济南汉峪地块七项目附着式升降脚手架监理实施细则编制单位：山东英泰克工程咨询有限公司编制人：黄超审批人：编制日期： 2017年4月11日目录一、工程概况------------------------------------------------------------------------------------------------------------------ 3二、监理工作依据 ----------------------------------------------------------------------------------------------------------- 5三、附着式升降脚手架安全监理实施要点 ---------------------------------------------------------------------------- 51.施工准备阶段控制内容 -------------------------------------------------------------------------------------------- 52、整体脚手架搭设过程的控制------------------------------------------------------------------------------------ 63、附着式升降脚手架升降时及安全控制措施 ----------------------------------------------------------------- 84、脚手架拆除过程的控制 ------------------------------------------------------------------------------------------ 9四、安全监理资料管理内容--------------------------------------------------------------------------------------------- 10五、安全监理过程管理内容--------------------------------------------------------------------------------------------- 10六、安全监理防护措施巡检要点---------------------------------------------------------------------------------------- 111、物体打击控制措施： -------------------------------------------------------------------------------------------- 112、发生架体坠落控制措施 ---------------------------------------------------------------------------------------- 123、发生架体倾覆控制措施 ---------------------------------------------------------------------------------------- 124、临边巡视高空坠落控制措施：------------------------------------------------------------------------------- 125、机具伤害控制措施： ------------------------------------------------------------------------------------------- 126、触电控制措施： ------------------------------------------------------------------------------------------------- 12七、防火消防措施巡检要点 ------------------------------------------------------------------------------------------- 13八、防雷、雨、风措施巡检要点 ------------------------------------------------------------------------------------- 13九、安全监理附着式升降脚手架检查制度 ------------------------------------------------------------------------ 131、提升前的检查----------------------------------------------------------------------------------------------------- 132、提升中的检查----------------------------------------------------------------------------------------------------- 133、提升后的检查----------------------------------------------------------------------------------------------------- 14十、安全监理附着式升降脚手架维护保养制度巡检要点----------------------------------------------------- 14十一、安全监理附着式升降脚手架使用安全注意事项 ---------------------------------------------------------- 14一、工程概况1、工程名称：中铁济南汉峪地块七项目；2、工程地点：中铁济南汉峪地块七项目位于济南东部城区。
附着式升降脚手架防坠器设计.
附着式升降脚手架在高层建筑的应用
二、存在问题
• 针对脚手架在提升或下降过程中， 如果电动葫芦链条发生断裂，则脚手 架会跌落下来，可能造成人员、货物 的伤亡。因此需要设计一种防坠器， 来提高附着式升降脚手架的使用安全 性能。
脚手架坠落造成的安全事故
三、系统设计法设计防坠器
• 1、功能分析 功能是对技术系统中输入和输出 的转换所作的抽象化描述，可以表述为： 功能=条件×属性。 根据所设计的防坠器达到的工 作要求，首先要检测到绳索断裂，并把该 信息传递给制动装置，制动装置工作，确 保脚手架不发生坠落。
1—导轨；2—脚手架；3—弹簧；4—夹钳；5—定滑轮
导轨模型 定夹钳
动夹钳
工作过程
四、关键零件的优化设计
• 我设计的防坠器弹簧材料为优质碳素钢，使用 寿命N≥ 106 次,许用应力[Ʈ]=405MPa，弹簧 丝直径2.5㎜≦9㎜，弹簧外径30㎜≦60㎜，工 作圈数3≦n≦6，弹簧指数C≥6，工作载荷 F=600N。在满足弹簧的刚度条件，强度条件， 旋转比条件和结构尺寸边界条件等约束条件下， 确定弹簧的弹簧丝直径d，中经D1和工作圈数 n等三个设计参数，使它重量最轻。
附着式升降脚手架
防坠器设计
一、附着式升降脚手架
• 附着升降脚手架是指搭设一定高 度并附着于工程结构上，依靠自身的 升降设备和装置，可随工程结构逐层 爬升或下降，具有防倾覆、防坠落装 置的外脚手架；附着升降脚手架主要 由附着升降脚手架架体结构、附着支 座、防倾装置、防坠落装置、升降机 构及控制装置等构成。
防坠器功能树
防坠器
检测
信息传递
制动
2、功能元求解 功能元的求解过程是指选择使用的科技工 作原理，构思实现工作原理的技术结构， 即功能载体。
附着式升降脚手架为高层建筑施工的外脚手架
附着式升降脚手架为高层建筑施工的外脚手架，可以进行升降作业，从下至上提升一层、施工一层主体，当主体施工完毕，再从上至下装修一层下降一层，直至将底层装修施工完毕。
由于它具有良好的经济效益和社会效益，现今已被高层建筑施工广泛采用。
目前使用的主要形式有导轨式、主套架式、悬挑式、吊拉式等。
（一）使用条件1. 附着式升降脚手架的使用具有比较大的危险性，他不单纯是一种单项施工技术，而且是形成定型化反复使用的工具或载人设备，所以应该有足够的安全保障，必须对使用和生产附着式升降脚手架的厂家和施工企业实行认证制度。
（1）对生产或经营附着式升降脚手架产品的，要经建设部组织鉴定并发放生产和使用证，只有具备使用证后，方可向全国各地提供使用此产品。
（2）在持有建设部发放的使用证的同时，还需要再经使用本产品的当地安全监督管理部门审查认定，并发放当地的准用证后，方可向当地使用单位提供此产品。
（3）施工单位自己设计自己使用不作为产品提供其他单位的，不需报建设鉴定，但必须在使用前，向当地安全监督管理部门申报，并经审查认定。
申报单位应提供有关设计、生产和技术性能检验合格资料（包括防倾、防坠、同步、起重机具等装置）。
（4）附着式升降脚手架处于研制阶段和在工程上试用前，应提出该阶段的各项安全措施，经使用单位的上级部门批准，并到当地安全监督管理部门备案。
（5）对承包附着式升降脚手架工程任务的专业施工队伍进行资格认证，合格者发给证书，不合格者不准承接工程任务。
以上规定说明，凡未经过认证或认证不合格的，不准生产制造整体提升脚手架。
使用整体提升脚手架的工程项目，必须向当地建筑安全监督管理机构登记备案，并接受监督检查。
2. 使用附着式升降脚手架必须按规定编制专项施工组织设计。
由于附着式升降脚手架是一种新型脚手架，可以整体或分段升降，依靠自身的提升设备完成。
不但架体组装需要严格按照设计进行，同时整个施工过程中，在每次提升或下降之前以及上人操作前，都必须严格按照设计要求进行检查验收。
(完整word版)图解附着式升降脚手架
图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。
升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。
5. 架体全高与支承跨度的乘积不应大于110 m²。
导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。
Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。
6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。
横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。
底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。
架体宽900mm,每步架高1800mm。
水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。
附墙装置1、附墙支座:由国标型钢焊接制作，其钢性系数为10，承载能力强。
附着式升降脚手架隐患识别讲解
4工程实体类安全隐患4.1【架体构造】类隐患4.1.1架体结构-1隐患图片正确示例立杆未成对布设和加设加强撑立杆成对布设和加设加强撑隐患问题：立杆未成对布设和加设加强撑。
风险分析：架体构架结构体系不完整，影响架体承载力造成变形大。
整改措施：立即整改，采取补强措施。
规范要求：《施工脚手架通用规范》（GB55023-2022）第3.0.3条：脚手架所用杆件和构配件应配套使用，并应满足组架方式及构造要求。
立杆底未设置兜底横梁立杆底设置兜底横梁隐患问题：立杆底未设置兜底横梁。
风险分析：架体构架结构体系不完整，影响架体承载力，造成变形大和失稳破坏。
整改措施：立即整改，立杆底增设兜底横梁。
规范要求：《施工脚手架通用规范》（GB55023-2022）第3.0.3条：脚手架所用杆件和构配件应配套使用，并应满足组架方式及构造要求。
2.0+3.22+0.59=5.81m）转角机位间距布设符合要求架体转角相邻两竖向主框架支承点距离大于5.4m（隐患问题：架体转角相邻两竖向主框架支承点距离大于5.4m。
风险分析：导致转角架体承载力不足，造成架体变形大。
整改措施：停止使用，增设竖向主框架，减少架体转角相邻两竖向主框架支承点距离。
规范要求：《建筑施工附着式升降脚手架安全技术规程》(DBJ/T15-233-2021）第6.2.1条：4直线布置的架体支承跨度不应大于6m，折线或曲线布置的架体，相邻两竖向主框架支承点处的架体内、外侧距离不应大于5.4m。
架体顶部防护高度小于1.5m架体顶部防护高度符合要求隐患问题：架体顶部防护高度小于1.5m。
风险分析：施工层临边防护不足，操作人员冒险作业导致高处坠物和坠落，造成人员伤亡。
整改措施：停止该作业面施工，提升架体满足防护高度后才施工。
规范要求：《建筑施工附着式升降脚手架安全技术规程》(DBJ/T15-233-2021）第6.2.1条：7架体顶部防护高度应高出作业层不应小于1.5m。
脚手板锈蚀严重脚手板符合要求隐患问题：脚手板锈蚀严重。
图解附着式升降脚手架
图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。
升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。
5. 架体全高与支承跨度的乘积不应大于110 m²。
导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。
Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。
6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。
横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。
底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。
架体宽900mm,每步架高1800mm。
水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。
附墙装置1、附墙支座:由国标型钢焊接制作，其钢性系数为10，承载能力强。
2024.6.15-三维动画图解附着式升降脚手架规范操作
如何规范操作 附着式升降脚
手架？
➢ 安装过程 ➢ 提升前后 ➢ 拆除管理
安装过程
安装过程的注意事项： 1.安装过程中应严格控制架体水平梁架与竖向主框架的安装偏差。架体水平梁
架相邻吊点处的高差应小于20mm；相邻两榀竖向主框架的水平高差应小于 20mm；竖向主框架和防倾导向装置的垂直偏差应不大于5‰和60mm；
什么是附着式 升降脚手架
？
➢ 知道它 ➢ 认识它 ➢ 了解它
附着式升降脚 手架使用不当 危害有多大？
➢ 事故案例 ➢ 原因分析 ➢ 其他事故
如何规范操作 附着式升降脚
手架？
➢ 安装过程 ➢ 提升前后 ➢ 拆除管理
原因分析
事故直接原因：
违规采用钢丝绳替代爬架提升支座，人为拆除爬架所有防坠器防倾覆装置， 并拔掉同步控制装置信号线，在架体邻近吊点荷载增大，引起局部损坏时， 架体失去超载保护和停机功能，产生连锁反映，造成架体整体坠落，是事 故发生的直接原因。作业人员违规在下降的架体上作业和在落地架上交叉 作业是导致事故后果扩大的直接原因。
什么是附着式 升降脚手架
？
➢ 知道它 ➢ 认识它 ➢ 了解它
附着式升降脚 手架使用不当 危害有多大？
➢ 事故案例 ➢ 原因分析 ➢ 其他事故
如何规范操作 附着式升降脚
手架？
➢ 安装过程 ➢ 提升前后 ➢ 拆除管理
安全性
足够强度和刚度的脚手架 架体、定型钢脚手板和防 护网、多重可靠的防倾防 坠装置、智能化的同步控 制提升系统，将建筑施工 的高处作业变为低处作业， 将悬空作业变为架体内部 作业，施工安全性能稳定 可靠。
底部主板 (5#角钢 花纹板)
底部副板 (5#角钢 花纹板)
附着式升降脚手架详解
附墙支座是升降架的附着支承结构，承受并传递升降架的荷载
，同时通过其内部设置的防坠落装置，实现意外坠落状况下的 卡阻保护功能。集承载、防坠、防倾、导向功能于一身，能较 好的适应结构垂直度和预留预埋管误差和较小的偏差等情况。
三、附着式升降脚手架的构造拆解
附墙座由钢材焊接、 加工装配而成，导轨主 框架的导轨穿插在导轮 座内，利用导向滚轮与
导轨的滑动配合，约束
导轨主框架进行上下运 动。通过调整调节螺栓 可实现升降架架体与工 程结构间距离的调节，
调节范围为180±25mm。
三、附着式升降脚手架的构造拆解
三、附着式升降脚手架的构造拆解
18、转换装置 2)垫块 结构外围有200～300mm宽水平装饰檐时，用以将架体与结构的 距离适当加宽，确保结构施工和架体升降能顺利进行，有多种
型号可选用。
三、附着式升降脚手架的构造拆解
三、附着式升降脚手架的构造拆解
18、转换装置 3）加高件 当结构外围有宽度300mm～600 mm的空调板或飘窗板时，用以 将架体与结构的距离适当加宽，确保结构施工和架体升降能顺
向主框架的水平支承结构。
三、附着式升降脚手架的构造拆解
三、附着式升降脚手架的构造拆解
4、架体构架 在相邻两主框架之间和水平支承桁架之上的架体。 1）立杆：设置在水平支承桁架的节点上； 2）纵向水平杆、横向水平杆；
3）剪刀撑：连续设置，水平夹角45°~60°，与立杆或横向水
平杆伸出端扣紧。 4）密目网：2000目/100cm² 5）作业层设1.2m防护栏和18cm高挡脚板。
）不得大于5.4m。
