SPC实例详述-混凝土、钢箱、组合截面

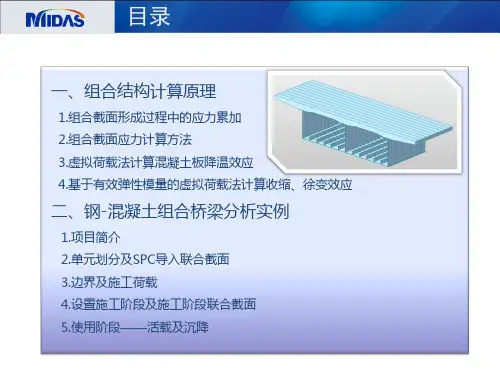

一、组合结构计算原理混凝土组合桥梁分析实例
一、组合结构计算原理
2. 组合截面应力计算——累计荷载效应
小结： 1.显然叠合梁的最终应力与施工工艺直接相 关。 2.通过施工阶段设置中分离变量形式可以容 易得到单项荷载的效应。 3.组合截面应力及内力查看需选择“部分”。
一、组合结构计算原理
3.虚拟荷载法计算混凝土板升降温后应力
������������
一、组合结构计算原理
本章小结： 1.组合结构的最终应力状态与施工阶段相关，通过各阶段累加可以得到最终效应，但各阶 段的截面特性因根据具体的施工工艺确定。 2.混凝土桥面板升降温可以通过等效荷载法计算。 3.混凝土收缩同样可以根据等效荷载法计算，但需计算混凝土有效弹性模量。 4.从校核计算结果考虑可以用混凝土降温模拟收缩效应。 5.Civil程序计算有效刚度下的收缩、徐变效应仅需将混凝土弹性模量修改为有效弹性模量。
（3）有效弹性模量的虚拟荷载法计算收缩效应
一、组合结构计算原理
3.基于有效弹性模量的虚拟荷载法计算收缩、徐变效应 （3）有效弹性模量的虚拟荷载法计算收缩效应
注： 1.显然从虚拟荷载法本身考虑，完全可以将收缩效应通过温度梯度的方法计算。 2.模型计算有效弹性模量的温度梯度效应需做如下修改： 修改材料的弹性模量为有效弹性模量 输入温度梯度荷载时应按有效弹性模量
一、组合结构计算原理
3.基于有效弹性模量的虚拟荷载法计算收缩、徐变效应 （3）有效弹性模量的虚拟荷载法计算收缩效应
注： 1通过修改弹性模量及持续时间可得到相应的收缩应变值。 2.最终收缩应力与理论值基本一致。（误差是由于总的收缩量不一致造成） 3.收缩徐变终值与截面本身无关，可以通过临时替换混凝土截面查看。（组合截面不能输出此值） 4.程序计算名义收缩系数按《04混规》得到，上图输入数据均为了对比方便输入。
spc截面特性计算步骤
NORTHEAST FORESTY UNIVERSITY
4
5.进行截面特性计算。具体步骤propertycalculate section property
6.选择保存的文件形式进行保存。具体步骤 model-section-export
NORTHEAST FORESTY UNIVERSITY
NORTHEAST FORESTY UNIVERSITY
8
5
NORTHEAST FORESTY UNIVERSITY
6
结果显示
NORTHEAST FORESTY UNIVERSITY
7
注意事项
欲将AutoCAD DXF 文件正常的导入（Import ），DXF的截面必须是在x-y平面内，也就是说 所有点的坐标在z轴上的值必须都为0。另外在导 入前，需在Tool/Setting里调整单位体系，使其 与在AutoCAD里所使用的单位一致。
SPC 的使用说明
SPC是“截面特性值计算器—Sectional Property Calculator”的缩写。
主要以Line或Plane一种形式来模拟截面形状 ，在SPC中用户可以根据需要选定Plane形式 的截面或Line形式的截面来模拟截面形状。
Spc使用一般步骤
Pl形式截面 1.在cad中用L线画好图形，对于混凝土截面
3
Spc使用一般步骤
L形式截面 1.在cad中用L线画好图形，对于钢箱梁等薄壁
截面一般画出钢板的中心线，保存为dxf文件 2.导入到spc软件中具体步骤film—import—
autocad dxf 3.给中心线加上厚度。具体步骤model-
钢箱－混凝土组合梁设计与应用分析
论，能够将钢箱梁的特点进行有效融合，并且还能够降低局部 失稳问题带来的影响，因此，越来越多的钢箱－混凝土组合梁设 计逐步应用到建筑工程中，发挥出重要的结构承载作用。与传统 钢管混凝土结构相对比，钢箱－混凝土组合梁结构，具有自重较 轻、承载力强、建筑高度小等一系列优势，能够规避钢管混凝土 结构的不足和缺陷，同时还能够实现良好的黏合效果，降低建 筑结构开裂问题等。因此，基于钢箱－混凝土组合梁设计的优 势和特点，在实践应用过程中，展现出多个方面的结构优势和 技术价值，成为现代建筑工程设计中的重要研究内容。
Construction & Decoration
建筑技术
钢箱－混凝土组合梁设计与应用分析
戴厚军 梁群 安徽省交通规划设计研究总院股份有限公司 安徽 合肥 230000
摘 要 钢箱-混凝土组合梁设计，能够实现多样化的应用和价值，从而满足现代工程建设的需求和标准。本文以 钢箱-混凝土组合梁设计和应用为主要研究对象，针对钢箱-混凝土组合梁进行多角度、深层次、全领域的分析和探 索，结合笔者多年从事建设设计领域的从业管理经验，提出一系列行之有效的设计理念和应用建议，助力相关领域 的从业人员给予力所能及的帮助和支持。仅供参考。 关键词 钢箱-混凝土组合梁；设计理念；结构荷载
2.2 结构设计计算
结构设计计算，主要考虑荷载内力效应计算、结构应力变 形验算、结构强度验算，当前相关结构的计算过程，已经实现 全部智能化的计算模式，借助BIM技术的应用理念以及钢箱－ 混凝土组合梁的设计软件，能够实现高效化的设计成效和设计 价值，不仅如此，以广联达为例，还能够根据结构设计的三维 立体承载模式进行网格化管理，能够提升结构设计的应用价值 和设计成效。例如，钢箱－混凝土组合梁，需要满足稳定性、 强度、刚度以及承载力等一系列的设计要求，在混凝土浇筑完 毕后，还要确保对应的结构荷载、结构恒载等一系列内容，要 充分考虑多种组合结构带来的影响性和多样性。
箱形截面钢-混凝土组合连梁的抗震性能
箱形截面钢-混凝土组合连梁的抗震性能
郑博文;张文元
【期刊名称】《建筑结构》
【年(卷),期】2024(54)1
【摘要】对一种箱形截面钢-混凝土组合连梁展开研究,通过有限元模拟和理论分析对其屈服模式、抗震性能进行了深入探索。
对不同参数取值下组合连梁的屈服模式进行对比分析,基于组合连梁长度与屈服承载力的关系,给出屈服模式的判定准则,研究了不同参数对组合连梁屈服模式的影响规律。
结果表明:减小截面高度、钢腹板高厚比、钢材屈服强度、混凝土强度,增大剪跨比、钢翼缘宽厚比、截面高宽比等措施均使耗能梁段更容易弯曲屈服。
轴向受压时,弯曲屈服型构件的延性普遍优于剪切屈服型构件;轴向受拉时,剪切屈服型构件的延性优于弯曲屈服型构件。
剪切屈服型构件的弹性段刚度、屈服荷载、极限荷载以及能量耗散系数普遍大于弯曲屈服型构件。
【总页数】9页(P9-16)
【作者】郑博文;张文元
【作者单位】哈尔滨工业大学结构工程灾变与控制教育部重点实验室;哈尔滨工业大学土木工程智能防灾减灾工业和信息化部重点实验室
【正文语种】中文
【中图分类】TU398.2
【相关文献】
1.十字形截面钢-混凝土组合异形柱的抗震性能
2.宽幅大跨预应力混凝土波形钢腹板组合箱梁桥抗震性能研究
3.钢箱-混凝土组合截面梁的力学性能初步试验研究
4.方钢管混凝土柱-外包U形钢混凝土组合梁节点抗震性能试验研究
5.T形截面钢管混凝土组合柱-钢筋混凝土梁加强环筋连接节点抗震性能试验研究
因版权原因，仅展示原文概要，查看原文内容请购买。
钢混凝土组合结构楼盖的鉴定及实例

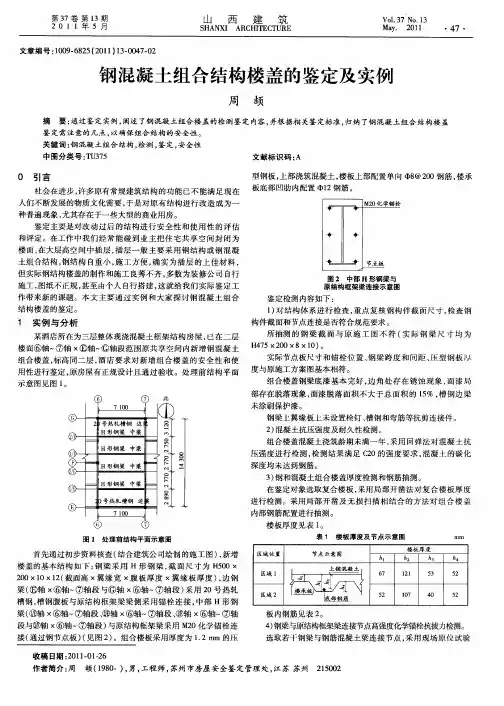

部存在脱落现象 ， 面漆脱 落面 积不大 于总 面积 的 １ ％ ， 钢边 梁 ５ 槽 未涂刷保护漆 。 钢梁上翼缘板上未设 置栓钉 、 槽钢 和弯筋等抗剪 连接件。
２ 混凝土抗压强度及耐久性检测 。 ） 组合楼盖混凝土浇筑 龄期未满一年 ， 采用 回弹法对 混凝 土抗 压强度进 行检测 ， 测结果 满足 Ｃ ０的强度 要求 ， 检 ２ 混凝 土 的碳 化 深度均未达到钢筋 。 ３ 钢 和混凝土组合楼盖厚度检测和钢筋抽测 。 ）
楼面 ， 大层高空 间 中插 层 ， 在 插层 一般 主要 采用 钢结 构或 钢混 凝
型钢板 ， 上部浇筑混凝土 ， 楼板 上部配置单 向 ｑ８ ０ ｂ ＠２０钢筋 ， 楼承
ｂ ２钢筋 。 社会 在进步 ， 多原有常规建筑结 构的功 能 已不 能满足 现在 板底部 凹肋 内配置 ｑ１ 许
土组合结构 ， 钢结构 自重 小 ， 施工 方便 ， 实为 插层 的 上佳 材料 ， 确 但 实际钢结构楼盖 的制作和施工 良莠 不齐 ， 多数 为装修公 司 自行 施工， 图纸不正规 ， 至 由个人 自行搭 建 ， 就给 我们实 际鉴定 工 甚 这
中图分类号 ：Ｕ ７ Ｔ ３５
文 献标 识码 ： Ａ
０ 引言
人们不 断发展 的物质文化需要 ， 于是对 原有结 构进行 改造成 为一 种普遍现 象 ， 尤其存在 于一些大型 的商业用房 。 鉴定 主要 是对改动 过后 的结 构进 行安 全性 和使 用性 的评 估 和评定 。在工作 中我们 经 常能碰 到业 主把 住宅 共享 空 间封 闭为
段与⑩轴 ×⑥轴～⑦轴段 ） 与原结 构框架梁采用 Ｍ２ 学锚栓连 ０化
接（ 通过钢节点板 ） 见 图 ２ 。组合楼板采 用厚度为 １２ｍ （ ） ． ｍ的压
MIDAS中SPC的应用
原创] midas的SPC 应用一、简介MIDAs里的SPC是"截面特性值计算器—Sectional Property Calculator〞的缩写。
其功能就是线条生成plane〔平面〕截面或lane(线性)截面。
但其强大的功能被人们6.71版本的SPC是V1.2，2010的是V1.5.1 低版本无法翻开高版本的。
二、将D*F截面导入midas杆单元的D*F文件可以直接导入，方法：文件—导入—D*F。
但截面的D*F文件就只能通过SPC来转换了。
强大的SPC功能将解决MIDA**ont]部定义截面缺乏的问题。
方法如下：1 在CAD里将截面画好，可将不同截面放在一个文件中，跟图层无关。
单位无所谓，但要和SPC的单位一致，比方CAD中用mm单位。
SPC也用这个2 在MIDA**ont=宋体]里〔新建文件后〕在工具里选择"截面特性计算器〞，这个界面是全英的。
进去后会提示你选择单位，和CAD的一致就OK。
一般用mm。
File-impot-d*f然后选择自己画的D*F所在的位置。
此时成功导入D*F到SPC。
是否Intersection就是要把节点穿插的线型进展划分。
3 对导入的截面进展计算。
方法：Model-section-generate(生成)点select按钮把截面〔此时还只能说是线条〕全选。
Type里面选择Plane，也可以勾选"calculate proterties now〞但建议这个分另外一步进展，因为如果有组合截面的话要进展更改。
然后进展截面计算，方法：proterty-calculate。
此时已经划分网格进展特性的计算。
可以通过list 查看特性值。
4 此时如果针对一般的截面，就可以导出sec截面了。
方法：model-section-e*port。
注意：file-save是保存成SPC格式的file-e*port可以导出图画。
Proterty-e*port 可以导出MCT文件，该文件也可以在Mida**ont]里运行，生成截面，低版本可以用，这样生成的截面不可显示。
spc_manual—2
操作例题 - 2- “Mechanics of Materials” (Gere and Timoshenko, 3rd Ed.), “5.11 Composite Beams”, Example 2 -计算如<图 23>所示的联合截面特性值。
联合截面只能以Plane截面形式表示。
首先点击工具条的(Setting )图标在General 里将单位设定为kgf 、mm ,取消Display 里的Coordinate Axis 的Display 选项。
然后点击工具的 (Zoom Auto-Fit ) 图标，使整个建模的过程中都可以按比例自动对齐。
点击工具条里的 (Grid Setting ) 图标，将Grid Size 设为 10。
调出 Model>Curve>Create>Rectangle 菜单。
如<图24-(1)>所示，在生成矩形对话框里的Point 1 栏内输入0, 0, Dx, Dy 栏里输入100, 150后点击E=7 kgf/mm 2, ν=0.25E=140 kgf/mm 2, ν=0.25100mm 150mm12mm<图 23> 例题联合截面<图 24-(1)> 生成矩形对话框<图 24-(2)> 生成矩形对话框Apply 按钮。
继续在 Dx, Dy 栏输入 100, -12后点击Apply 按钮。
(图24-2） 由此建立了联合截面。
调出Model>Section>Generate 菜单。
通过窗口选择选择全部的线，在<图25-(1)>的生成截面对话框里选择Type 的Plane , 在Name 栏里输入 Composite-Sect 。
生成截面后，因为还没有指定各部分的材料，所以关闭 Calculate Properties Now 选项，只生成截面。
点击Apply 按钮会出现<图25-(2)>所示的画面。
钢混凝土组合梁2015
钢-混凝土组合梁2015钢-混凝土组合梁(以下简称组合梁)是在钢结构和混凝土结构基础上发展起来的一种新型梁，通常其肋部采用钢梁，翼板采用混凝土板，两者间用抗剪连接件或开孔钢板连成整体。
抗剪连接件是钢梁与混凝土板共同工作的基础，它沿钢梁与混凝土板的交界面设置。
两种材料按组合梁的形式结合在一起，可以避免各自的缺点，充分发挥两种材料的优势，形成强度高、刚度大、延性好的结构形式。
近几年，钢-混凝土组合梁在我国的应用实践表明，它不仅可以很好地满足结构的功能要求，而且还具有良好的技术经济效益。
钢-混凝土组合梁的特点钢-混凝土组合梁可以广泛的用于建筑结构和桥梁结构等领域。
对比钢梁和钢筋混凝土梁，钢-混凝土组合梁具有以下主要特点：(1)由于混凝土板与钢梁共同工作，可以充分发挥钢材与混凝土材料各自材料特性；另外，钢-混凝土组合梁与钢板梁相比节省钢材约20％-40％，可以降低造价。
(2)增大梁的截面刚度，降低梁的截面高度和建筑高度。
(3)组合梁的混凝土受压翼板增加了梁的侧向刚度，防止了主梁在使用荷载下的扭曲失稳。
(4)降低冲击系数，抗冲击、抗疲劳和抗震性能好。
(5)可以节省施工支模工序和模板，有利于现场施工。
钢-混凝土组合梁发展钢-混凝土组合梁结构是在钢结构和钢筋混凝土结构基础上发展起来的一种新型结构，其与木结构、砌体结构、钢筋混凝土结构和钢结构并列，已经扩展成为第五大结构(组合结构)，它是通过连接件把钢梁和混凝土板连接成整体而共同工作的受弯构件。
在荷载作用下，混凝土板受压而钢梁受拉，充分发挥钢材与混凝土的材料特性，实践表明，它兼顾钢结构和混凝土结构的优点，具有显著的技术经济效益和社会效益，将成为结构体系的重要发展方向之一，作为组合结构体系中重要的横向承重构件的钢-混凝土组合梁在建筑及桥梁结构等领域必将具有广阔的应用前景。
其发展过程大致经历以下四个阶段：1、20世纪20年代--30年代。
萌芽阶段。
钢一混凝土组合梁的研究始于1922年，MackayMH在加拿大Domion桥梁公司进行了两根外包混凝土钢梁试验，同时英国国家物理实验室也进行了外包混凝土钢梁的试验，随后在30年代中期出现了钢梁和混凝土翼板之间的多种抗剪连接构造方法，可以看到处于萌芽阶段的研究主要集中于考虑防火需要的外包混凝土钢梁及实用连接件的研究，而未考虑两者的组合工作效应，这一阶段探索性的研究为后续钢-混凝土组合梁的蓬勃发展奠定了一定的基础。
超详细的SPC材料
超详细的SPC材料统计在制程管制之应用(SPC) 1目录一、SPC的应用步骤二、数据统计方法的基础三、母集团、样本与数据的关系四、统计量与计算方法五、直方图六、管制图七、制程能力调查 2一、SPC的应用步骤我们知欲推动SPC有一个观念是须先确立的，因SPC它不只单是一个统计技术也是一个制程管制的系统，并可向前延伸至进料管制系统，向后延伸至成品出货管制系统，所以欲推动SPC时，必须要先从整个系统设计开始，方能达到维持制程与提升制程能力的目的。
而事实上，每一个公司的历史背景、文化、组织气候皆有所不同，所以在系统的设立上必有所不同，当然在统计技术这方面已成为一个世界性的语言了，故我们在此所提供之SPC的应用步骤，仅为业界参考，可依公司之现状与组织气候酌为调整，在此要腔调的为SPC不是一个观念，而是要行动的，希望大家能够实际的去施行这是最重要的一点。
步骤一:确定制程流程,首先制程程序要明确，依据制造绘制制造流程图，并依据制造流程图工程品质管理表。
步骤二:决定管制项目,如果把所有对品质有影响的项目，不论大小、轻重缓急一律列入，或把客户不很重视的特性一并管制时，徒增管制成本浪费资源且得不偿失。
反之，对方如果重要的项目未加以管制时则不能满足设计者、后工程与客户的需求，则失去管制的意义。
步骤三:实施标准化,欲求制程管制首先即得要求管制安定，譬如在风浪很大的船上比赛乒乓球，试问能否确定谁技高一筹，故制程作业的安定是最重要的先决条件。
所以对于制程上影响产品品质的重要原因，应先建立作业标准，并透过教育训练使作业能依此标准进行。
步骤四:制程能力调查,为了设计、生产、销售客户满意且愿意购买产 3品，制造该产品的制程能力务必符合客户的需求。
因此制程的能力不足时，必须进行制程能力的改善，而且在制程能力充足后还必须能继续维持，所以在品质管理的系统中制程能力的掌握很重要。
步骤五:管制图的运用,SPC的一个基本工具就是管制图，而管制图又分计量值管制图与计数值管制图，其内又分各种的计量值与计数值管制图，所以如何选用适当的管制图，并将管制图上的三条线画好，是做好SPC的重要作业。
SPC截面特性计算结果补充说明
关于SPC 数值型截面应力输出点的补充说明现状：目前spc 在自动输出数值型截面的应力计算点1~4时，采用的输出原则是：将形心轴上下两侧截面控制点（point ）所处截面最宽位置，如下列图所示的鱼腹截面，根据这个原则输出的是粉色表示的1~4号位置。
图2是阶梯形截面，按照这个原则输出就是图示所示的位置。
而在我们通常的截面检算时，更关心的是截面的上缘和下缘的应力结果，目前采用的计算点选取原则是按照截面宽度最大原则来选取的，就会出现上两图所示默认计算位置并非截面上、下缘位置。
注意事项：无论采用哪种原则来输出截面应力计算点位置，都要求截面轮廓线条不宜过长，尽量细化截面轮廓，尤其是对曲线轮廓的截面。
因为由spc 计算得出的应力计算点1~4都具有可以人为修改的功能，因此在使用前要养成先确认应力计算点位置再执行计算分析的好习惯。
目前关于钢梁LINE 型截面和混凝土PLANE 型截面，都可以导出*.sec 文件。
LINE 截面可以在MIDAS/Civil中的截面〉数值〉任意截面中导入，而plane 截面除可以在任意截面中导入外，还可以在截面〉设计截面〉设计用数值截面中导入，此时需要指定设计用参数。
关于各设计用参数的含义可参考技术资料“数值型截面设计参数的含义”。
在数值型截面中导入line 型截面时，在截面对话框左下角有截面特性值计算方法的选项，如右图所示——“FEM ”表示按照截面网格积分法重新计算截面特性，“方程”表示按照薄壁闭合截面简化公式计算截面特性。
对于薄壁闭合构件通常建议使用line 形式截面模拟，使用Plane 也可以准确计算薄壁截面的各项截面特性值，但因为Plane 截面定义时需要已知截面的内外轮廓线，因此对于一些截面壁厚很薄的截面，可能因为无法得到很好的网格划分而无法计算截面特性，即使可以计算截面特性，过细的网格划分在计算截面特性时会占用很长的时间，因此比较而言，对于薄壁截面建议使用line 截面来模拟。
截面特性计算器-SPC使用说明及实例
SPC使用说明及实例北京迈达斯技术有限公司2013/2/25目录1、SPC使用说明 (2)1.1 总述 (2)1.2 截面形式:Plane和Line (2)1.3 导入spc步骤及注意事项 (3)1.4 SPC功能说明 (4)2、SPC实例演示 (13)2.1 混凝土截面 (13)2.2 钢箱梁截面 (15)2.3 组合截面 (19)附录一MIDAS/Civil和MIDAS/Gen的标准截面数据库中截面抗扭刚度的计算方法 (24)1、SPC使用说明1.1 总述midas civil→工具→截面特性计算器SPC是“截面特性值计算器—Sectional Property Calculator”的缩写。
Civil程序内部提供了很多种截面形式供用户选择，但并非涵盖所有工程截面，同时也为了方便与设计软件CAD的交互操作，可以通过工具中SPC计算截面特性并通过数值截面导入到Civil中，其中数值截面主要有数值>任意截面、设计截面>设计用数值截面、联合截面>组合-一般。
SPC截面操作的一般步骤为：导入的AutoCAD dxf文件或者直接在SPC中绘制图形→生成截面→计算截面特性→导出.sec文件。
导出的sec文件即可导入到Civil中生成相应截面。
1.2 截面形式:Plane和LineSPC中用户可以根据情况选择Plane形式的截面或Line形式的截面来定义截面。
➢Plane形式的截面需要在CAD中画出实际截面形状，导入到SPC中，在Generate section里选择Plane Type，程序会按照截面形状所指定的范围自动生成截面。
计算截面特性值时，程序会通过网格自动生成功能或人为指定网格尺寸在截面的Plane范围内生成网格，之后利用该网格有限元计算截面特性值。
程序默认采用的网格密度比较粗，对于一般的混凝土截面来说可以满足精度要求，但对于用Plane模拟薄壁钢梁截面时，需要通过人为指定网格尺寸的方式来提高薄壁截面特性计算的精度。
截面特性计算器-SPC使用说明及实例
SP（使用说明及实例北京迈达斯技术有限公司2013/2/25目录1、SPC使用说明 (2)1.1 总述 (2)1.2截面形式：Plane和Line (2)1.3导入spc步骤及注意事项 (3)1.4 SPC功能说明 (4)2、SPC实例演示 (13)2.1混凝土截面 (13)2.2钢箱梁截面 (15)2.3组合截面 (19)附录一MIDAS/Civil和MIDAS/Gen的标准截面数据库中截面抗扭刚度的计算方法•••241、SPC使用说明1.1 总述midas civil宀工具宀截面特性计算器SPC是截面特性值计算器一Sectional Property Calculator的缩写。
” Civil程序内部提供了很多种截面形式供用户选择，但并非涵盖所有工程截面，同时也为了方便与设计软件CAD的交互操作，可以通过工具中SPC计算截面特性并通过数值截面导入到Civil中，其中数值截面主要有数值＞任意截面、设计截面＞设计用数值截面、联合截面＞组合-一般。
SPC截面操作的一般步骤为：导入的AutoCAD dxf文件或者直接在SPC中绘制图形宀生成截面T计算截面特性T导出.sec文件。
导出的sec文件即可导入到Civil中生成相应截面。
1.2截面形式：Plane和LineSPC中用户可以根据情况选择Plane形式的截面或Line形式的截面来定义截面。
Plane形式的截面需要在CAD中画出实际截面形状，导入到SPC中,在Gen erate section里选择Pla ne Type, 程序会按照截面形状所指定的范围自动生成截面。
计算截面特性值时，程序会通过网格自动生成功能或人为指定网格尺寸在截面的Pla ne范围内生成网格，之后利用该网格有限元计算截面特性值。
程序默认采用的网格密度比较粗, 对于一般的混凝土截面来说可以满足精度要求，但对于用Plane模拟薄壁钢梁截面时，需要通过人为指定网格尺寸的方式来提高薄壁截面特性计算的精度。
SPC聚合物砂浆在混凝土表面修补加固中应用论文
SPC聚合物砂浆在混凝土表面修补加固中的应用摘要:spc聚合物水泥砂浆是将高分子聚合物乳液(简称胶料)与由水泥、石英砂、膨胀剂等组成的干混砂浆(简称粉料)按比例拌和而成的一种聚合物水泥砂浆,简称spc砂浆。
spc砂浆具有优异的粘结、抗渗、抗裂、抗冻、抗氯离子渗透、耐冲磨、耐老化性能,可在混凝土表面形成致密、弹性、抗渗、抗冻性能良好的“薄壳”,既起到表面修补的作用,又具有良好的防护效果,是一种理想的混凝土修补、防渗、防护新材料。
本文结合梅州盐业揭阳中转站多个混凝土建筑物工程现场修补加固和防碳化喷涂实例,介绍了spc聚合物砂浆的主要性能、使用范围和spc聚合物砂浆施工质量控制方法,并提出施工过程中的注意事项。
关键词:spc聚合物砂浆修补加固施工方法质量控制1 概况2009年11月～2010年3月,笔者对梅州盐业揭阳中转站混凝土建筑物进行了全面调查,并用回弹仪测验了建筑物的混凝土强度,用酸酞试液测验了碳化深度。
通过调查发现,现有混凝土建筑物耐久性不良。
主要表现在:①混凝土碳化和裂缝问题普遍存在;②沿海地区钢筋混凝土结构受氯离子侵蚀引起的钢筋锈蚀严重;③临水混凝土表面冻融松散剥落破坏;④混凝土表面冲磨破坏、机械磨损、磨蚀破坏以及化学侵蚀;⑤碱骨料反应破坏等。
这些问题严重影响混凝土建筑物寿命和外观,甚至危及混凝土建筑物的正常运行和安全。
为了提高混凝土建筑物的耐久性,延长建筑物的使用寿命,其后我们对梅州盐业揭阳中转站内的3座混凝土剥落且有露筋现象的仓库、采用spc聚合物砂浆进行修补加固,总面积达3050m2,防碳化喷涂面积约3400m2。
经过现场检查验收,没有发现因材料或施工原因而出现裂缝现象,防碳化涂层没有发现脱落起皮现象。
在施工中,我们曾对只有3d龄期修补砂浆进行凿除检查,结果凿除的砂浆普遍能粘下老混凝土面。
经过2a的多次运行,没有发现脱落和出现裂缝现象,这说明spc聚合物砂浆是一种理想的修补材料。
2spc聚合物砂浆的主要性能及适用范围spc聚合物砂浆是一种新型的混凝土表面修补材料,是以少量水溶性聚合物改性剂,再掺入一定量的活性成分、膨胀成分而配制成的spc聚合物防渗、防碳化、防腐砂浆。
