电机检查接线及调试
电机检查接线
电机检查接线1)说明本工程小于22kW的电动机采用全压启动方式，22kW及以上电动机采用降压启动或软启动方式。
本工程设备主要分布在地下二层和相关楼层的设备房。
其中主要包括通风空调系统的冷水机组、冷却塔、冷冻水泵、冷却水泵、空调机组、风机、末端设备等；给排水系统的水泵等；电气系统的变压器、配电箱(柜)、末端设备等；因电机接线基本相同，在此仅以三相冷水机组接线进行说明。
2)工艺流程3) 安装前检查安装前，检查电动机、电加热器、电动执行机构本体、控制和启动设备应完好，盘动转子轻快应无卡阻及异常声响，电动机的引出线在端子上压接良好且编号齐全，附件备件齐全，润滑脂情况正常。
4）设备安装由于电动机、电加热器及电动执行机构与其它设备配套连接，因此其安装工序主要由其它专业进行，电气专业配合进行检查，大型电动机需电气专业和相关专业密切配合进行。
电机的控制和保护设备安装前应检查是否与电机容量相符。
电动机应装设过流和短路保护装置，并应根据设备需要装设相序断相和低电压保护装置。
5）电动机接线引至电动机接线盒的导线应加强绝缘，易受机械损伤的地方应套保护管。
电动机及其控制设备引出线压接应牢固，且编号齐全，接线前应对电机绕组进行绝缘测试。
电动机三相定子绕组按电源电压的不同和电动机铭牌的要求，可接成星形(Y)或三角形(△)两种形式，当电机采用星三角形接线方式时（Y-△），接线盒进线孔为两个。
具体如下图所示：电机接线方法安装图符号说明： 1-接线盒2-定子绕组星形接线图3-定子绕组三角形接线图设备接线分析:冷水机组的接线方式 VAV 的接线方式380V 进线MMG LN VAV 控 制 器三速控制继电器熔断器123U1 V1 W1U2 V2 W2U1 V1 W1 U2 V2 W2U1 V1 W1U2 V2 W2 U1 V1 W1 U2 V2 W2。
高压电动机接线检查计划书
高压电动机接线检查计划书一、引言高压电动机是工业生产中常见的设备之一，其可靠的运行对于保障生产安全和效率至关重要。
而电动机接线的质量直接影响到电机的正常运行，因此，进行高压电动机接线的检查是必要的。
本计划书旨在对高压电动机接线进行全面的检查，以确保电机的安全运行。
二、检查目的1. 确保高压电动机接线的正确性和可靠性；2. 发现和排除潜在的电气故障隐患；3. 提升高压电动机的运行效率和安全性。
三、检查内容1. 检查高压电动机接线盘和接线端子的固定情况，确保接线盘和接线端子无松动；2. 检查接线端子的连接情况，确保接线端子的电气接触良好；3. 检查接线端子的绝缘情况，确保绝缘良好；4. 检查接线端子的标识情况，确保标识清晰可辨；5. 检查接线端子的电缆终端处理情况，确保电缆终端处理符合要求；6. 检查接线端子的密封情况，确保密封完好；7. 检查高压电动机接线箱的接地情况，确保接地可靠；8. 检查高压电动机接线箱的保护装置的运行情况，确保保护装置正常工作。
四、检查方法1. 目视检查：对高压电动机接线盘、接线端子、接线箱进行目视检查，发现异常情况及时记录。
2. 测试仪器检查：使用万用表、绝缘电阻测试仪等测试仪器对接线端子的电气连接、绝缘情况进行检测，记录测试结果。
五、检查步骤1. 准备工作：确认检查计划，准备所需测试仪器和工具。
2. 检查接线盘和接线端子的固定情况：检查接线盘和接线端子是否松动，如有松动现象，及时进行紧固。
3. 检查接线端子的连接情况：使用万用表进行电气连接测试，确保接线端子连接良好。
4. 检查接线端子的绝缘情况：使用绝缘电阻测试仪进行绝缘测试，记录测试结果。
5. 检查接线端子的标识情况：核对接线端子的标识与接线图是否一致，如有不一致或不清晰情况，及时更正或更新标识。
6. 检查接线端子的电缆终端处理情况：检查电缆终端处理是否符合规范，如有问题，进行修复。
7. 检查接线端子的密封情况：检查接线端子的密封是否完好，如有破损或松动，及时更换或修复。

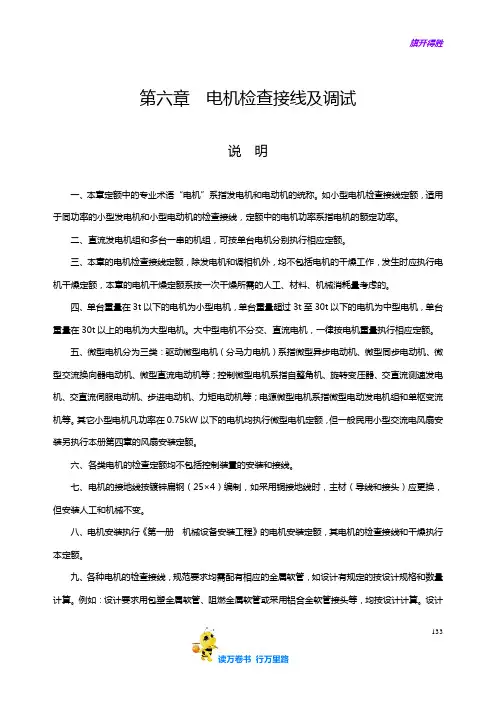

电机检查接线及调试说明计算规则【2014江苏省安装工程计价定额】
第六章电机检查接线及调试说明一、本章定额中的专业术语“电机”系指发电机和电动机的统称。
如小型电机检查接线定额，适用于同功率的小型发电机和小型电动机的检查接线，定额中的电机功率系指电机的额定功率。
二、直流发电机组和多台一串的机组，可按单台电机分别执行相应定额。
三、本章的电机检查接线定额，除发电机和调相机外，均不包括电机的干燥工作，发生时应执行电机干燥定额，本章的电机干燥定额系按一次干燥所需的人工、材料、机械消耗量考虑的。
四、单台重量在3t以下的电机为小型电机，单台重量超过3t至30t以下的电机为中型电机，单台重量在30t以上的电机为大型电机。
大中型电机不分交、直流电机，一律按电机重量执行相应定额。
五、微型电机分为三类：驱动微型电机（分马力电机）系指微型异步电动机、微型同步电动机、微型交流换向器电动机、微型直流电动机等；控制微型电机系指自整角机、旋转变压器、交直流测速发电机、交直流伺服电动机、步进电动机、力矩电动机等；电源微型电机系指微型电动发电机组和单枢变流机等。
其它小型电机凡功率在0.75kW以下的电机均执行微型电机定额，但一般民用小型交流电风扇安装另执行本册第四章的风扇安装定额。
六、各类电机的检查定额均不包括控制装置的安装和接线。
七、电机的接地线按镀锌扁钢（25×4）编制，如采用铜接地线时，主材（导线和接头）应更换，但安装人工和机械不变。
八、电机安装执行《第一册机械设备安装工程》的电机安装定额，其电机的检查接线和干燥执行本定额。
九、各种电机的检查接线，规范要求均需配有相应的金属软管，如设计有规定的按设计规格和数量计算。
例如：设计要求用包塑金属软管、阻燃金属软管或采用铝合金软管接头等，均按设计计算。
设计133读万卷书行万里路没有规定时，平均每台电机配金属软管1～1.5m（平均按1.25m）。
电机的电源线为导线时，应执行本册的压（焊）接线端子定额。
读万卷书行万里路134。
第六章 电机检查接线及调试-定额
6.1 电机检查接线及干燥6.1.1 发电机及调相机检查接线工作内容：检查定子、转子、研磨电刷和滑环、安装电刷、测量轴承绝缘、配合密封试验、接地、干燥、整修整流子及清理。
计量单位：台135工作内容：同前。
计量单位：台1366.1.2 小型直流电机检查接线工作内容：检查定子、转子和轴承、吹扫、调整和研磨电刷、测量空气间隙、手动盘车检查电机转动情况、接地、空载试运转。
计量单位：台137工作内容：同前。
计量单位：台1386.1.3 可控硅调速直流电动机检查接线工作内容：检查定子、转子和轴承、吹扫、测量空气间隙、手动盘车检查电机转动情况、接地、空载试运转。
计量单位：台139工作内容：同前。
计量单位：台1406.1.4 小型交流同步电动机检查接线工作内容：检查定子、转子和轴承、吹扫、测量空气间隙、调整和研磨电刷、手动盘车检查电机转动情况、接地、空载试运转。
计量单位：台141工作内容：同前。
计量单位：台1426.1.5 小型交流异步电动机检查接线工作内容：检查定子、转子和轴承、吹扫、测量空气间隙、手动盘车检查电机转动情况、接地、空载试运转。
计量单位：台143工作内容：同前。
计量单位：台1446.1.6 交流变频调速电动机检查接线工作内容：检查定子、转子和轴承、测量空气间隙、手动盘车检查电机转动情况、接地、空载试运转。
计量单位：台1456.1.7 微型电机检查接线工作内容：同前。
计量单位：台6.1.8 励磁电阻器检查接线工作内容：检查定子、转子、研磨电刷和滑环、安装电刷、测量轴承绝缘、配合密封试验、接地、干燥、整修整流子及清理。
计量单位：台1466.1.9 小型防爆式电机检查接线工作内容：检查定子、转子和轴承、吹扫、测量空气间隙、手动盘车检查电机转动情况、接地、空载试运转。
计量单位：台147工作内容：同前。
计量单位：台1486.1.10 小型立式电机检查接线工作内容：同前。
计量单位：台1496.1.11 大中型电机检查接线工作内容：检查定子、转子、吹扫、调理和研磨电刷、测量空气间隙、用机械盘车检查电机转动情况、接地、空载试运转。

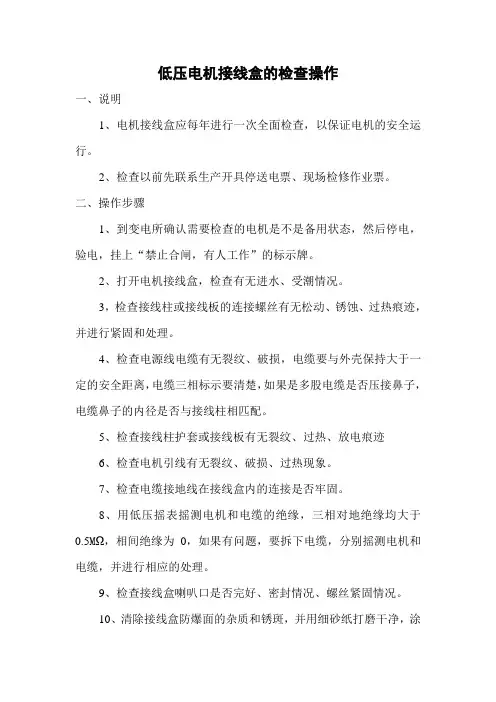

低压电机接线盒的检查操作
低压电机接线盒的检查操作
一、说明
1、电机接线盒应每年进行一次全面检查，以保证电机的安全运行。
2、检查以前先联系生产开具停送电票、现场检修作业票。
二、操作步骤
1、到变电所确认需要检查的电机是不是备用状态，然后停电，验电，挂上“禁止合闸，有人工作”的标示牌。
2、打开电机接线盒，检查有无进水、受潮情况。
3，检查接线柱或接线板的连接螺丝有无松动、锈蚀、过热痕迹，并进行紧固和处理。
4、检查电源线电缆有无裂纹、破损，电缆要与外壳保持大于一定的安全距离，电缆三相标示要清楚，如果是多股电缆是否压接鼻子，电缆鼻子的内径是否与接线柱相匹配。
5、检查接线柱护套或接线板有无裂纹、过热、放电痕迹
6、检查电机引线有无裂纹、破损、过热现象。
7、检查电缆接地线在接线盒内的连接是否牢固。
8、用低压摇表摇测电机和电缆的绝缘，三相对地绝缘均大于0.5MΩ，相间绝缘为0，如果有问题，要拆下电缆，分别摇测电机和电缆，并进行相应的处理。
9、检查接线盒喇叭口是否完好、密封情况、螺丝紧固情况。
10、清除接线盒防爆面的杂质和锈斑，并用细砂纸打磨干净，涂
上润滑脂，以保证防爆性能，避免接线盒进水和受潮。
11、装上接线盒，紧固螺丝。
12、恢复送电，结束作业票。
三、注意事项和风险识别
1、检查接线盒不能带电作业，一定要先停电。
2、拆装大电机的接线盒，要做好防护措施，防止接线盒盖儿坠落砸伤人。
3、对拆过电缆头的电机要联系生产进行试运。
电机检查接线及调试报告
项目名称
检查日期
序号
检查项目
检查内容记录
检查结果
1
外观检查
1、电机铭牌上制造厂名、出厂日期、电机型号规格等记录清楚；2、电机型号规格符合要求，配件齐全；3、电机安装牢固，连接紧密。
合格
2
试验调整
1、电机电流、电压、绝缘电阻合格；2、定子绕组极性与电机名牌相符。
合格
3
抽芯检查
1、内部清洁无杂质；2、电机铁芯、轴颈、滑环、换向器等清洁，无伤痕、锈蚀现象，通风孔无阻塞；3、线圈绝缘层完好，绑线无松动；
4、电机绕组连接正确等无异样。
合格
4
接线检查
电机电源接线正确，线路畅通无短路断路，电机外壳接地完好。
正确
5
送电试运行
电机送电试运行正常
正常
综合检查结论：
经检查试验及调整，各电机完好无损，质量指标均达到国家规范规定呀求，符合安全运行条件。
签字
检查
电机检查接线及调试报告(二)2024
电机检查接线及调试报告（二）引言概述：本报告是针对电机检查接线及调试的第二阶段进行的详细分析与总结。
本阶段主要关注电机接线和调试的具体内容，通过对电机的接线和调试过程进行详细讲解，旨在提高电机检查接线及调试的效率和准确性。
正文内容：一、接线准备与注意事项：1. 检查接线盒的密封性，确保没有松动或损坏的螺丝；2. 根据电机型号确认接线盒与电机之间的连接方式；3. 验证电机接线盒与供电线路之间的连接方式是否正确；4. 检查接线盒内部的绝缘材料，防止接线时短路；5. 检查接线盒的接线螺母，确保没有松动。
二、电机接线步骤：1. 按照电机型号和接线盒的标识，正确连接电机的工作电源线；2. 确保接线盒内部的接线端子与电机终端的连接正确、牢固；3. 采用正确的接线封装或绝缘材料对接线进行保护；4. 使用正确的扭矩工具紧固电缆连接；5. 清理接线过程中产生的垃圾和碎屑。
三、电机调试步骤：1. 根据电机的使用要求，设置调试参数；2. 确保电机处于停止状态，关闭切断开关；3. 按照调试程序启动电机，并进行必要的监测；4. 检查电机的运行状态，确保无异常振动和噪音；5. 根据电机的性能要求，逐步调整电机的运行参数。
四、电机调试注意事项：1. 检查电机的温度和振动是否超出正常范围；2. 监测电机的电压和电流是否稳定；3. 检查电机的运行是否符合预期效果；4. 定期检查电机的绝缘状况，确保没有短路和漏电；5. 不按照标准要求进行电机的调试，避免造成不必要的损失。
五、问题解决与建议：1. 针对出现的问题及时进行排查和解决；2. 建议记录电机接线和调试过程中的关键参数和操作步骤；3. 根据调试结果和经验总结，优化电机接线和调试的方法；4. 建议进行定期维护和检修工作，确保电机的正常运行；5. 对于复杂或高性能电机的接线和调试，建议寻求专业人员的帮助。
总结：本报告详细讲解了电机检查接线及调试的相关内容，从接线准备与注意事项、电机接线步骤、电机调试步骤、电机调试注意事项以及问题解决与建议等五个大点进行了详细阐述。
低压电动机及电动执行机构检查接线.
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
第六章 电机检查接线及调试-说明计算规则
第六章电机检查接线及调试说明一、本章定额中的专业术语“电机”系指发电机和电动机的统称。
如小型电机检查接线定额，适用于同功率的小型发电机和小型电动机的检查接线，定额中的电机功率系指电机的额定功率。
二、直流发电机组和多台一串的机组，可按单台电机分别执行相应定额。
三、本章的电机检查接线定额，除发电机和调相机外，均不包括电机的干燥工作，发生时应执行电机干燥定额，本章的电机干燥定额系按一次干燥所需的人工、材料、机械消耗量考虑的。
四、单台重量在3t以下的电机为小型电机，单台重量超过3t至30t以下的电机为中型电机，单台重量在30t以上的电机为大型电机。
大中型电机不分交、直流电机，一律按电机重量执行相应定额。
五、微型电机分为三类：驱动微型电机（分马力电机）系指微型异步电动机、微型同步电动机、微型交流换向器电动机、微型直流电动机等；控制微型电机系指自整角机、旋转变压器、交直流测速发电机、交直流伺服电动机、步进电动机、力矩电动机等；电源微型电机系指微型电动发电机组和单枢变流机等。
其它小型电机凡功率在0.75kW以下的电机均执行微型电机定额，但一般民用小型交流电风扇安装另执行本册第四章的风扇安装定额。
六、各类电机的检查定额均不包括控制装置的安装和接线。
七、电机的接地线按镀锌扁钢（25×4）编制，如采用铜接地线时，主材（导线和接头）应更换，但安装人工和机械不变。
八、电机安装执行《第一册机械设备安装工程》的电机安装定额，其电机的检查接线和干燥执行本定额。
九、各种电机的检查接线，规范要求均需配有相应的金属软管，如设计有规定的按设计规格和数量计算。
例如：设计要求用包塑金属软管、阻燃金属软管或采用铝合金软管接头等，均按设计计算。
设计没有规定时，平均每台电机配金属软管1～1.5m（平均按1.25m）。
电机的电源线为导线时，应执行本册的压（焊）接线端子定额。
133工程量计算规则一、发电机、调相机、电动机的电气检查接线，均以“台”为计量单位。
电机检查接线运行记录
电机检查接线运行记录
电动机检查及接线记录
工程名称：未给出
额定功率：未给出
用途：未给出
检查内容与要求：
1.确认铭牌参数、防爆类型、级别、组别等符合设计文件。
2.检查接线盒内接线是否正确、紧固，绝缘件是否完好，
电气间隙和爬电距离是否符合规范要求。
3.确认接线盒的进线密封是否符合要求，螺栓和防松设施
是否齐全、可靠。
4.确认电动机及其起动设备已按规定接地。
5.检查电机外壳有无损伤，风罩、风叶是否完好。
6.确认轴承润滑脂（油）及填充量是否符合产品技术文件规定。
7.确认转子盘动灵活，无碰卡声。
8.确认电机接线端子上的接线牢固无松动。
9.按电机接线盒盖上接线图进行接线。
10.测量定子绕组的绝缘电阻。
检验结论：
经过检查，此电动机接线合格，符合使用要求。
所有检查结果均合格。
编号：未给出
型号：未给出
电机参数：未给出类型：未给出
监理单位：未给出现场人员：未给出施工单位：未给出建设单位：未给出日期：年月日。
电机检查接线及调试报告(一)2024
电机检查接线及调试报告（一）引言概述：本报告旨在对电机的检查接线及调试进行详细说明。
电机是工业生产过程中不可或缺的关键设备，其可靠性和性能直接影响到生产效率。
本文将通过以下五个大点对电机的检查接线及调试进行论述，包括检查电机接线情况、检查电机绝缘性能、检查电机的机械结构、调试电机的运行参数以及测试电机的负载能力。
一、检查电机接线情况1. 检查电机接线盒的封闭情况2. 检查电机接线端子的标识是否清晰可见3. 检查电机接线端子的紧固情况4. 检查电机接线盒内接线的准确性5. 检查电机接线盒内的接地线是否连接正确二、检查电机绝缘性能1. 检查电机绝缘电阻是否达到要求标准2. 检查电机绝缘电阻的泄漏情况3. 检查电机绝缘材料的老化程度4. 检查电机绝缘材料的厚度是否满足要求5. 检查电机绝缘表面是否有污秽现象三、检查电机的机械结构1. 检查电机转子轴是否偏移2. 检查电机轴承的磨损情况3. 检查电机风扇的安装和紧固情况4. 检查电机弹簧片的张紧度5. 检查电机定子绕组的磁场感应情况四、调试电机的运行参数1. 调试电机的额定电压和轴转速2. 调试电机的功率因数和效率3. 调试电机的轴向振动情况4. 调试电机的温升控制5. 调试电机的电磁噪音和电磁兼容性五、测试电机的负载能力1. 测试电机的空载电流和空载功率2. 测试电机的额定负载电流和额定负载功率3. 测试电机的过载保护装置4. 测试电机的短路保护装置5. 测试电机的温升和散热能力总结：本文对电机的检查接线及调试进行了详细论述。
通过对电机接线情况、绝缘性能、机械结构的检查以及对运行参数和负载能力的调试和测试，可以确保电机的正常运行、延长设备寿命、提高生产效率。
在实际操作中，技术人员应严格按照本文所述步骤进行操作，并根据实际情况进行相应的调整和修正，确保电机安全稳定地工作。
电动机检查接线及电气设备交接试验
电动机检查接线及电气设备交接试验6.1 电动机检查接线（1）电动机检查接线要按照电机铭牌上接线方式进行。
电缆（电线）进入电机采用金属软管进行过渡。
（2）电机检查主要检查电机外观应完好，不应有损伤现象，电机的附件/备件应齐全，无损伤；电动机的功率、型号、电压是否符合设计；盘动转子应灵活，不得有碰卡声。
（3）当电机有下列情况之一时，应作抽蕊检查：1）出厂日期超过制造厂保证期限；2）当制造厂无保证期限时，出厂日期已超过一年；3）经外观检查或电气试验，质量可疑时；4）试运转时的异常情况。
6.2 电气设备交接试验（1）交流电动机1）测量绕组的绝缘电阻，在常温下不应低于0.5MΩ;2）测量绕组的直流电阻。
（2）导线导线（除火灾报警及电视系统外），绝缘电阻值必须大于0.5MΩ（3）电力电缆绝缘电阻值必须大于0.5MΩ（380V）。
（4）测量绝缘电阻值时，采用兆欧表的电压等级，应按下列规定执行：1）500~100V 的电气设备或回路，采用500V 兆欧表；2）10000V~3000V 的电气设备或回路，采用2500V 兆欧表。
编制依据及执行的规范、标准本《施工组织设计》编制的目的是为了有效地指导本安装工程施工。
编制时突出两个方面：一是施工必要的准备，研究工程施工必须具备的组织方面和物质方面的客观条件，采取有效措施，具体指导施工准备工作的实施；二是规划施工活动，研究施工方案及实现方案的有关施工技术、施工管理以及采取快速、优质、低耗地完成施工任务的措施。
1.1. 编制依据1.1.1 苏州×××大酒店颁发的施工招标文件。
1.1.2 上海市机电设计研究院设计的安装工程施工图纸。
1.1.3 国家现行施工验收规范、规程及标准。
1.1.4 本公司质量、环境、职业安全健康管理手册以及质量、环境、职业安全健康程序件。
工程项目管理3.1. 总则施工组织管理网络针对工程特点，本着精干、高效，结构合理的原则，组建项目经理部，实行项目经理全权负责制。
电动机保护器的安装、调试以及接线
注意安全
在安装过程中，要注意安 全，避免触电等意外事故 的发生。
遵守电气安装规范
在安装过程中，要遵守相 关的电气安装规范和标准， 确保安装质量符合要求。
03
电动机保护器Βιβλιοθήκη 调试调试步骤检查电动机保护器的外观和配件
确保保护器外观无损伤，附件齐全，如螺丝、导 线等。
接线检查
检查电动机保护器的接线是否正确，确保每根线 都已牢固连接。
在接线完成后，要进行全 面检查，确保所有连接都 正确、牢固、可靠。
ABCD
在接线过程中，要确保所 有连接线都符合安全规范， 不要使用劣质导线或连接 器。
在使用电动机保护器之前， 要进行调试和测试，确保 其正常工作并符合电机保 护要求。
05
电动机保护器的维护与 保养
日常维护
每日检查
检查电动机保护器的外观是否完 好，无破损、变形等现象。
定期维护
定期对电动机保护器进行 维护，如清理灰尘、紧固 螺丝等，以保持其正常工 作状态。
04
电动机保护器的接线
接线前的准备
检查电动机保护器的规格和型 号，确保与电机相匹配。
准备所需的工具和材料，如螺 丝刀、导线、绝缘胶带等。
确保电机和控制柜的接地良好 ，并检查所有电源是否已关闭 。
熟悉电动机保护器的接线图和 说明书，了解接线步骤和要求 。
连接电源线和电动机线
根据电动机的电压和电流，选择合适的电源线和电动机线，按照产 品说明书的接线图进行连接。
调整保护参数
根据电动机的实际情况，调整电动机保护器的保护参数，如电流、 电压、功率等，以满足电动机的保护需求。
安装注意事项
01
02
03
确保接线正确
电机检查接线及调试
电机检查接线及调试-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN电机检查接线及调试电机是一种用来进行电能与机械能相互转换的电磁机械。
其运行原理基于电磁感应定律和电磁力定律两个基本定律。
（一）电机的分类1．电机按其功能可分为发电机、电动机、变流机及控制电机。
其中变流机包括变频机、升压机、感应调压器、调相机、变相机以及交流电与直流电之间变换的变流机等。
2．按电机电流类型分类可分为直流电机和交流电机。
交流电机又可分为同步电机和异步电机，异步电机分为鼠笼式感应电机和绕线式感应电机。
3．按电机相数分为单相电机及多相（常用三相）电机。
各类电机都可有不同的工作制定额、安装型式及防护类型、通风冷却方式以及绕组绝缘等级，因此电机又可按上述各项进行分类。
电机还可按其容量或尺寸的大小而分为大、中、小型和小功率电机。
（二）各类电机的结构特点与用途直流电机其运行特性随励磁方式而异，通常按励磁方式分类：其励磁由电机本身供给的分自励、并励、复励和串励；由另外的电源如可控硅变流器供电的称他励；由永磁体励磁的称永磁电机。
由于可以从交流电网通过可控硅变流器提供直流电源，可控硅变流器既取代了直流发电机，也扩大了直流电动机的使用范围。
如可控硅变流器作为部件与小型直流电动机组合在一起，成为机电一体的产品，直流发电机需要量日趋减少，主要用作同步电机的励磁机和无交流电网供电而又需要直流电源的场合等。
同步电机主要用作发电机，如汽轮、水轮、柴油发电机等；也作电动机如同步电动机、磁阻同步电动机、磁滞同步电动机等，用来驱动恒速运转的中、大型机械，如鼓风机、水泵、球磨机、压缩机、轧钢机及小型微型设备仪器或作控制元件等；还用作调相机，向电网输送电感性或电容性的无功功率。
异步电机是基于气隙旋转磁场与转子绕组感应电流相互作用产生电磁转矩而实现能量转换的一种交流电机，主要作电动机用。
其运行转速与旋转磁场转速（同步转速）间存在一定差异，即所谓异步，这是产生转矩的必要条件。
电动机检查接线作业指导书
（1）、将电机名牌上有关数据记录下来,并核对是否与设计相符。
作业指导书
第4页
（2）、测量绕组的相间及对地电阻，高压电机测吸收比，判断电机是否受潮及缺陷情况，详细做好记录
（3）、低压电机用500V摇表，高压电机用2500V摇表。检查前测试一次，检查完毕
时再测试一次。
1.3根据规程及厂家要求需要解体检查的电动机使用三角拉码去掉对轮，卸下风扇罩，检查风扇是否有裂纹.变形。测量空气间隙做好记录。
1.8抽芯时须注意空气间隙，转子不要碰定子端部线圈。须设专人监视，并随时调整均匀。另外，解体时须随时将卸下来的部件做以标记，以便回装时各就各位。
1.9定子检查，肉眼观察绕组是否变色。使用吹风机.吸尘器及无水乙醇清洁，用小木棰轻击槽楔，槽楔必须牢固、无断裂、凸出、松动现象。
1.10清洁转子表面污垢。转子平衡块应牢固，平衡螺丝应锁牢。
工序
检验项目
性质
单位
质量标准
检验方法及器具
外观
铭牌及接线图标志
齐全、清晰
观察检查
转子装配检查
轴承转子音响
主要
正常
盘动转子听察
转动惯性
均匀无阻滞
接线盒检查
接线端子绝缘外观
无损伤、受潮
观察检查
出线标号及引线接线
正确、牢固
观察及扳手检查
绕组接线
主要
正确
对照图纸检查
滚动轴承检查
外套与机座配合
紧固
扳动检查
内套与轴配合
铭牌及接线图标志
完整、清晰
观察检查
回转方向标志
清晰
转子装配
轴承转动音响
主要
正常
盘动转子听察
第六章 电机检查接线及调试-定额
6.1 电机检查接线及干燥6.1.1 发电机及调相机检查接线工作内容：检查定子、转子、研磨电刷和滑环、安装电刷、测量轴承绝缘、配合密封试验、接地、干燥、整修整流子及清理。
计量单位：台135工作内容：同前。
计量单位：台1366.1.2 小型直流电机检查接线工作内容：检查定子、转子和轴承、吹扫、调整和研磨电刷、测量空气间隙、手动盘车检查电机转动情况、接地、空载试运转。
计量单位：台137工作内容：同前。
计量单位：台1386.1.3 可控硅调速直流电动机检查接线工作内容：检查定子、转子和轴承、吹扫、测量空气间隙、手动盘车检查电机转动情况、接地、空载试运转。
计量单位：台139工作内容：同前。
计量单位：台1406.1.4 小型交流同步电动机检查接线工作内容：检查定子、转子和轴承、吹扫、测量空气间隙、调整和研磨电刷、手动盘车检查电机转动情况、接地、空载试运转。
计量单位：台141工作内容：同前。
计量单位：台1426.1.5 小型交流异步电动机检查接线工作内容：检查定子、转子和轴承、吹扫、测量空气间隙、手动盘车检查电机转动情况、接地、空载试运转。
计量单位：台143工作内容：同前。
计量单位：台1446.1.6 交流变频调速电动机检查接线工作内容：检查定子、转子和轴承、测量空气间隙、手动盘车检查电机转动情况、接地、空载试运转。
计量单位：台1456.1.7 微型电机检查接线工作内容：同前。
计量单位：台6.1.8 励磁电阻器检查接线工作内容：检查定子、转子、研磨电刷和滑环、安装电刷、测量轴承绝缘、配合密封试验、接地、干燥、整修整流子及清理。
计量单位：台1466.1.9 小型防爆式电机检查接线工作内容：检查定子、转子和轴承、吹扫、测量空气间隙、手动盘车检查电机转动情况、接地、空载试运转。
计量单位：台147工作内容：同前。
计量单位：台1486.1.10 小型立式电机检查接线工作内容：同前。
计量单位：台1496.1.11 大中型电机检查接线工作内容：检查定子、转子、吹扫、调理和研磨电刷、测量空气间隙、用机械盘车检查电机转动情况、接地、空载试运转。
电机绕组接线顺序正确与否的测试方法
电机绕组接线顺序正确与否的测试方法
电机绕组接线顺序的正确性测试通常可以通过以下步骤进行：
1. 记录绕组的连接情况：首先，需要记录下电机绕组的原始连接情况，包括首尾端子的标记。
2. 验证首尾端子：使用万用表欧姆档验证首尾端子是否为同一个绕组的首尾两端。
具体来说，可以检查U1U2、V1V2、W1W2的电阻值是否相等。
3. 准备测试设备：需要一块毫伏表（或毫安表）和一个电池。
4. 连接测试设备：将毫伏表的正极性端与绕组V1V2的V1端连接，负极性端与绕组的V2端连接。
再将绕组U1U2的U2端与电池的负极端连接好，电池的正极端与绕组的U1端瞬时短路。
5. 观察测试结果：如果绕组接线顺序正确，毫伏表的读数应该接近于零。
如果读数较大，则说明接线顺序有误。
6. 调整和验证：如果发现接线顺序不正确，应调整接线顺序，并重复上述测试步骤以验证调整后的结果。
以上方法仅供参考，如有更多问题可咨询专业电工或厂家售后人员。
电机检查接线调试报告模板
电机检查接线调试报告模板一、任务描述本次任务是对某工厂的电机进行检查接线调试工作。
旨在确保电机运转正常，保证生产线的稳定运行。
二、检查范围检查范围包括机器电源接线、电机转子、定子及接线，电机传动部分。
三、检查步骤1.打开电源控制开关，检查电源负荷是否正常。
留意电表是否指示在合理范围内。
2.检查电机传动部分，并核对传动比。
检查传动部分是否有松动现象。
如确认传动是否松动，则调整传动部分，使之达到合理状态。
3.拆下电机的后盖，检查电机转子。
确认是否有异物存在。
如确认有异物，则立即清除。
检查转子是否有裂槽或变形现象。
如有，则确保电机转子处于良好状态。
4.检查电机定子及接线。
确认连接电缆是否良好，不要有松动或损伤现象。
利用Multimeter 测量电机定子绕组。
确认定子绕组的绝缘电阻是否合理。
5.检查电机的电容器。
如果发现电容器存在渗漏现象，则立即更换。
6.重新尝试电机。
操作完成后，跟进检查电机转子是否与传动部分的完美结合，电机运转声音是否合理，电机是否正常运行。
四、检查结论在本次检查中，我们发现电机传动部分存在松动现象，已经调整。
电机转子和定子都没有发现裂槽和变形，且定子绕组绝缘电阻合理。
电容器也没有发现渗漏现象。
重新测试电机后，发现电机运转声音正常，电机转子和传动部分良好地结合在一起。
因此，结论为：电机检查接线调试工作完成，电机运行正常，可继续使用。
