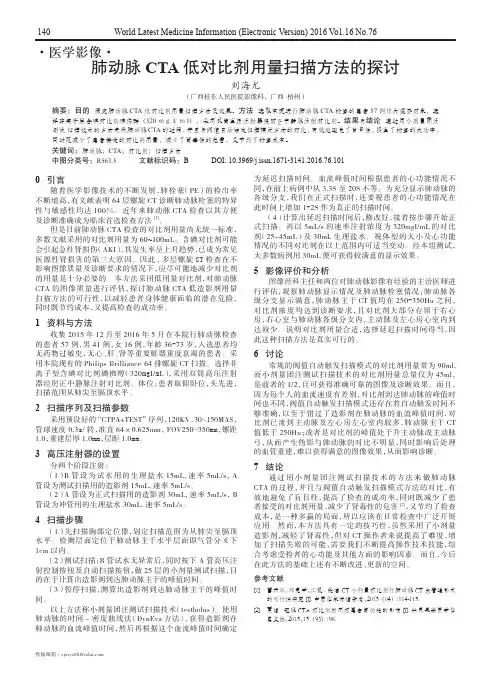

肺动脉CTA低对比剂用量扫描方法的探讨

World Latest Medicine Information (Electronic Version) 2016 V o1.16 No.76140投稿邮箱：sjzxyx88@0 引言随着医学影像技术的不断发展，肺栓塞（PE）的检出率不断增高，有文献表明64层螺旋CT 诊断肺动脉栓塞的特异性与敏感性均达100％。

近年来肺动脉CTA 检查以其方便及诊断准确成为临床首选检查方法[1]。

但是目前肺动脉CTA 检查的对比剂用量尚无统一标准，多数文献采用的对比剂用量为60~100mL。

含碘对比剂可能会引起急性肾损伤（AKI），其发生率呈上升趋势，已成为常见医源性肾损害的第三大原因。

因此,多层螺旋CT 检查在不影响图像质量及诊断要求的情况下，应尽可能地减少对比剂的用量是十分必要的。

本方法采用低用量对比剂，对肺动脉CTA 的图像质量进行评估，探讨肺动脉CTA 低造影剂用量扫描方法的可行性，以减轻患者身体健康面临的潜在危险，同时既节约成本，又提高检查的成功率。

1 资料与方法收集2015年12月至2016年5月在本院行肺动脉检查的患者57例，男41例，女16例，年龄36-73岁，入选患者均无药物过敏史，无心、肝、肾等重要脏器重度衰竭的患者。

采用本院现有的Philips Brilliance 64排螺旋CT 扫描。

选择非离子型含碘对比剂碘佛醇（320mg I/m L），采用双筒高压注射器经肘正中静脉注射对比剂。

体位：患者取仰卧位，头先进，扫描范围从肺尖至膈顶水平。

2 扫描序列及扫描参数采用预设好的“CTPA+TEST”序列，120KV，30~150MAS，管球速度0.3s /转，准直64×0.625mm，FOV250~350mm ，螺距1.0，重建层厚1.0mm ，层距1.0mm 。

3 高压注射器的设置分两个阶段注射：（1）B 管设为试水用的生理盐水15mL,速率5mL/s，A 管设为测试扫描用的造影剂15mL,速率5mL/s。
