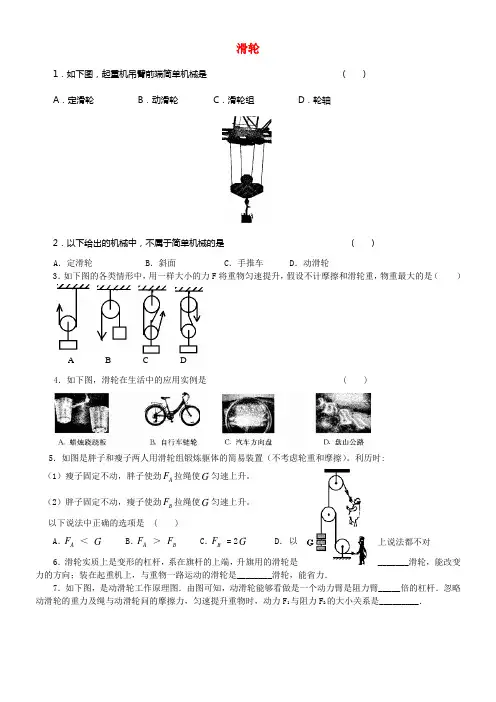

滑轮

1．如图所示，起重机吊臂前端简单机械是 ( ) A．定滑轮 B．动滑轮 C．滑轮组 D．轮轴

2．以下给出的机械中，不属于简单机械的是 ( ) A．定滑轮 B．斜面 C．手推车 D．动滑轮

3．如图所示的各种情况中，用同样大小的力F将重物匀速提升，若不计摩擦和滑轮重，物重最大的是（）

4．如图所示，滑轮在生活中的应用实例是 ( )

5．如图是胖子和瘦子两人用滑轮组锻炼身体的简易装置（不考虑轮重和摩擦）。使用时: （1）瘦子固定不动，胖子用力

A

F拉绳使G匀速上升。

（2）胖子固定不动，瘦子用力

B

F拉绳使G匀速上升。

下列说法中正确的是 ( )

A．

A

F＜G B．

A

F＞

B

F C．

B

F = 2

G D．以

上说法都不对

6．滑轮实质上是变形的杠杆，系在旗杆的上端，升旗用的滑轮是_______滑轮，能改变力的方向；装在起重机上，与重物一起运动的滑轮是________滑轮，能省力．

7．如图所示，是动滑轮工作原理图．由图可知，动滑轮可以看作是一个动力臂是阻力臂_____倍的杠杆．忽略动滑轮的重力及绳与动滑轮问的摩擦力，匀速提升重物时，动力F1与阻力F2的大小关系是_________．

A B C D

第7题第8题第9题

8．生产实践活动中，人们将动滑轮和定滑轮组合在一起成为滑轮组，如图所示．滑轮组的工作特点是

①___________________________；②__________________________．

9．小明同学用滑轮组吊起摩托车，如图所示．滑轮组动滑轮的个数为________，摩托车的重力有________根绳子承担．

10．小明和小杰同学握住两根较光滑的木棍，小华同学把绳子的一端

系在一根木棍上，然后按图所示依次绕过两根木棍，绳与木棍问的摩擦力

可忽略不计．小明和小杰同学相距一定的距离，握紧木棍站稳后，小华用

很小的力便能拉动他们．

(1)两根木棍和绳组成的“简单机械”相当于__________．

(2)若小华所用的拉力为20 N，则小明和小杰受到的拉力分别为_______．

11．画出如图所示中，用滑轮组提升水桶最省力的绕绳方法．

第11题第12题第13题12．如图所示，汽车陷进淤泥里，驾驶员实施自救，此自救器是________(填写简单机械名称)．画出自救器绳索最省力的绕法．

13．如图所示，是测量物体A与桌面间摩擦力的实验装置，实验中的滑轮是_______(选填“动滑轮”或“定滑轮”)，这种装置的作用是____________．

14．如图所示，是小明同学将要攀登的一座海拔400m小山的示意图．观察图片，比较南、北两条攀登路径的情况可知：__________路径比较省力，理由是______________．坡道是___________(选填“杠杆”、“轮轴”或“斜面”)的实例．

第14题第15题

15．如图所示，是被现代化电器设备淘汰的我国农村早期食品加工机械——碓窝．碓窝是简单机械——________(选填“杠杆”、“轮轴”或“斜面”)的实际应用，与现代化机器设备相比，其弱点是_______________，优点是____________．

16．如图所示，是用来锻炼腿部和手臂的肌肉力量健身器材的示意图，

重物G为30 kg．(g取10 N/kg)

(1)锻炼手臂的肌肉力量时，绳A端固定不动，手在B处用力拉绳，

使重物G匀速上升．此时滑轮O是________(选填“定”或“动”)滑轮，

拉力是_________N．

(2)锻炼腿部肌肉力量时，绳B端同定不动，腿中A处用力拉绳，使重物G匀速上升，此时滑轮O是_______(选填“定”或“动”)滑轮，拉力是________N．(不考虑轮重和摩擦) 17．如图所示，有一根绳子从一黑箱的左侧穿进去，又从箱子右侧孔中穿出。左侧的线上拴一个玩具卡车，右侧的线上拴一个玩具汽车，用手拉右侧的玩具，左侧的玩具也向前动了一动，当继续把汽车向前拉时，汽车才走出约10cm，卡车已前进了20cm。黑箱里有什么神秘的东西使卡车走得比汽车快?试画出该装置的示意图。

参考答案1．C 2．C 3．C 4．B 5．B

6．定动

7．2 F 2=2F 1

8．能省力能改变力的方向

9．3 6

10．滑轮组 120 N 140 N

11．

12．

13．定滑轮便于读出摩擦力的大小

14．南坡北坡比南坡陡斜面

15．杠杆工作效率低、质量差环保、无污染16．定 600 定 300

17．
