钢筋绑扎搭接连接规范
钢筋搭接长度有什么规范

钢筋搭接长度有什么规范
钢筋搭接是两根钢筋相互有一定的重叠长度,用扎丝绑扎的连接方法,适用于较小直径的钢筋连接。
一般用于混凝土内的加强筋网,经纬均匀排列,不用焊接,只须铁丝固定。
说明:
1、钢筋搭接接头面积百分率全部按大于25%,但不大于50%考虑。
2、表中按GB50204-2002规定,搭接长度的计算公式为lle=1.2×1.15×纵向受拉钢筋最小搭接长度。
其中1.2为钢筋搭接接头面积百分率修正系数,1.15为抗震系数;纵向受拉钢筋最小搭接长度可查阅GB50204-2002 附录B 表B.0.1。
3、表中按03G101-1规定,搭接长度的计算公式为:lle=1.4×lae。
其中1.4为纵向受拉钢筋搭接接头面积百分率修正系数,lae为纵向受拉钢筋抗震锚固长度,可查阅03G101-1。
4、普通工程的搭接长度按照设计指定的做法,可以依据图集,也可以依据规范。
5、两根直径不同的钢筋搭接长度,以较细钢筋的直径计算。
6、表中搭接长度(cm)的取值计算后,按“四舍五入”原则保留一位小数。
《看图说规范:钢筋绑扎五大基本要求》

三、钢筋绑扎的规范和图集基本要求 三、重点检查验收内容
5)保护层要求: △设置间距600mm×600mm,呈梅花形布置。 △柱筋垫块设置在主筋上,墙筋垫块设置在墙水平筋上 。
三、钢筋绑扎的规范和图集基本要求 3.2、三梁、钢重筋点检查验收内容
1)梁主筋必须设在箍筋四角,梁各层纵筋净间距不应小 于 25mm。
2) 箍筋。承受一部分斜拉应力(剪应力),并为固定受 力筋、架立筋的位置所设的钢筋称为箍筋,箍筋一般用 于 梁和柱中。
二、钢筋绑扎基本知识及施工图识图
3) 架立钢筋。又叫架立筋,用以固定梁内钢筋的位置, 把纵向的受力钢筋和箍筋绑扎成骨架。
4)分布钢筋。简称分布筋,用于各种板内。分布筋与板 的 受力钢筋垂直设置,其作用是将承受的荷载均匀地传 递给受力筋,并固定受力筋的位置以及抵抗热胀冷缩 所引起的温度变形。
×
钢筋歪斜
三、钢筋绑扎的规范和图集基本要求 三、重点检查验收内容
4) 梁距墙柱边箍筋起步≤50mm。
起步箍筋
三、钢筋绑扎的规范和图集基本要求 三、重点检查验收内容
三、钢筋绑扎的规范和图集基本要求 三、重点检查验收内容
5) 主次梁相交处,在次梁两侧主梁箍筋加密三 道,间距50mm。当设计设置附加吊筋时,箍筋加 密三道,间距50mm。
钢筋绑扎技术规范

附件裕和嘉园绑扎班组技术规范及验收要求一、绑扎墙柱钢筋前必须校正竖向钢筋,保证钢筋间距排列均匀。
二、绑扎墙柱钢筋高度必须用比尺杆量好总高度,板面上来17 公分,每块墙柱必须从板面上来保证有一棵定位钢筋,绑扎不得跳扎、漏扎,必须保证横平竖直。
三、剪力墙钢筋搭接长度必须准确,规范为37d,绑扎时φ8长度取30 公分,φ10 长度取 37 公分,必须提前用粉笔在钢筋上做记号。
四、剪力墙端柱拉勾挂法:必须全部从钢筋同一侧面挂上,且打成45度角,同一根钢筋不得左右挂上,发现必须返工。
五、绑扎剪力墙时,必须先从顶部固定一根水平钢筋来控制墙体总长度尺寸,且把竖向钢筋分均匀排布固定后才开始下段水平钢筋及竖向钢筋的绑扎工作,水平钢筋摆放必须把水平筋直角平放在柱筋的内侧,另外不管,抵着柱子钢筋,如遇一边是小端柱,另一边是大端柱,就把水平筋抵到小端柱柱筋内侧,由于间距大,钢筋小,墙、柱钢筋不得漏扎和跳扎,所有钢筋端柱水平钢筋最少不得少于绑扎 2 个点把且水平钢筋固定在端柱两边。
六、剪力墙拉筋挂法:成梅花形布置,间距不得大于60 公分。
梁、柱箍筋单空间距误差必须控制在 1 公分以内,墙、板钢筋必须控制在半公分以内,总尺寸间距不变,所有钢筋间距绑扎前必须做记号。
七、绑扎梁前面必须把梁底清理干净,先扎主梁,后扎次梁,最后扎连系梁,主梁与次梁区分为墙柱与墙柱之间跨度距离来划分,同等高度的梁跨度短的方向在下,跨度长的在上,不等高梁梁高度深的在下,浅的在上。
八、如遇主次梁、连系梁交叉口,先绑扎的交叉口梁必须从梁边出来5 公分开始加密 3 道箍筋,间距为 5 公分。
如有梁筋二排钢筋第一排与第二排净空间距不得大于3.5 公分,构造腰筋拉勾按非加密区的2 倍设置,挂拉勾的位置交点必须绑扎,其余的交点可以不绑。
九、遇梁上有挑筋的,挑筋长短必须一致,且保证第一排挑出长度为净跨度的三分之一;第二排为四分之一。
十、在悬挑梁部位挑头端部靠近模板蹁不得大于 2 公分。

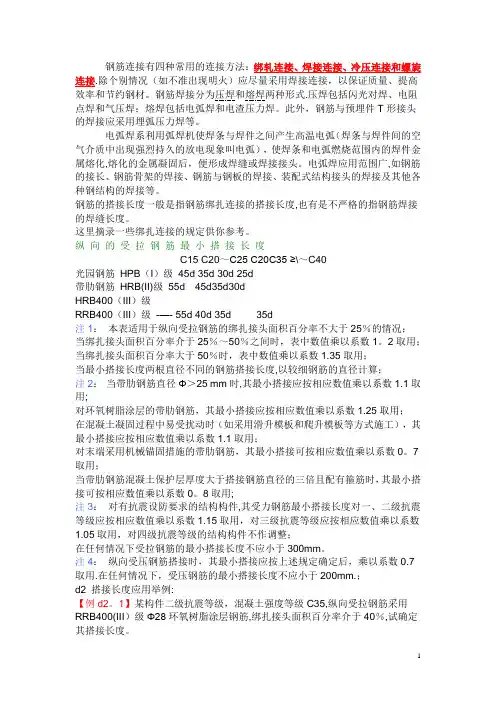

钢筋搭接长度规范-搭接规范

钢筋连接有四种常用的连接方法:绑轧连接、焊接连接、冷压连接和螺旋连接.除个别情况(如不准出现明火)应尽量采用焊接连接,以保证质量、提高效率和节约钢材。
钢筋焊接分为压焊和熔焊两种形式.压焊包括闪光对焊、电阻点焊和气压焊;熔焊包括电弧焊和电渣压力焊。
此外,钢筋与预埋件T形接头的焊接应采用埋弧压力焊等。
电弧焊系利用弧焊机使焊条与焊件之间产生高温电弧(焊条与焊件间的空气介质中出现强烈持久的放电现象叫电弧),使焊条和电弧燃烧范围内的焊件金属熔化,熔化的金属凝固后,便形成焊缝或焊接接头。
电弧焊应用范围广,如钢筋的接长、钢筋骨架的焊接、钢筋与钢板的焊接、装配式结构接头的焊接及其他各种钢结构的焊接等。
钢筋的搭接长度一般是指钢筋绑扎连接的搭接长度,也有是不严格的指钢筋焊接的焊缝长度。
这里摘录一些绑扎连接的规定供你参考。
纵向的受拉钢筋最小搭接长度C15 C20~C25 C20C35 ≥\~C40光园钢筋HPB(I)级45d 35d 30d 25d带肋钢筋HRB(II)级55d 45d35d30dHRB400(III)级RRB400(III)级-—- 55d 40d 35d 35d注1:本表适用于纵向受拉钢筋的绑扎接头面积百分率不大于25%的情况;当绑扎接头面积百分率介于25%~50%之间时,表中数值乘以系数1。
2取用;当绑扎接头面积百分率大于50%时,表中数值乘以系数1.35取用;当最小搭接长度两根直径不同的钢筋搭接长度,以较细钢筋的直径计算;注2:当带肋钢筋直径Φ>25 mm时,其最小搭接应按相应数值乘以系数1.1取用;对环氧树脂涂层的带肋钢筋,其最小搭接应按相应数值乘以系数1.25取用;在混凝土凝固过程中易受扰动时(如采用滑升模板和爬升模板等方式施工),其最小搭接应按相应数值乘以系数1.1取用;对末端采用机械锚固措施的带肋钢筋,其最小搭接可按相应数值乘以系数0。
7取用;当带肋钢筋混凝土保护层厚度大于搭接钢筋直径的三倍且配有箍筋时,其最小搭接可按相应数值乘以系数0。
钢筋连接方法技术规范要求

钢筋连接方法技术规范要求钢筋连接方法技术规范要求钢筋接头钢筋连接方法是建筑中常用的一种连接方式。
竖向钢筋的连接方法取决于钢筋的直径。
当钢筋直径小于16mm时,采用绑扎搭接;当钢筋直径在16mm到20mm之间时,采用电渣压力焊连接;当钢筋直径大于或等于20mm时,采用机械连接。
框架梁板筋的连接也是如此。
在进行钢筋接头时,需要注意受力钢筋接头的位置应相应错开,且接头长度应符合要求。
钢筋接头的截面面积占总截面的允许百分比也要符合规范。
电渣压力焊施工钢筋端头制备是进行电渣压力焊的前提。
在焊接前,需要清除钢筋表面的锈班、油污、杂物等,钢筋端部如果有弯折或扭曲,需要进行矫直或切除,但不得使用锤击矫直。
焊接参数的选择是进行电渣压力焊的关键。
焊接参数包括焊接电流、焊接电压和焊接通电时间。
不同直径的钢筋焊接时,应按较小直径钢筋选择参数,并延长焊接通电时间约10%。
在进行施焊操作时,需要注意闭合回路、引弧等操作要点,以确保焊接拉头质量可靠。
2)在进行钢筋电渣压力焊时,需要控制电压值,并使用操纵杆来保持上下钢筋端面之间的一定间距,以延时电弧过程,使焊剂熔化形成所需深度的渣池。
接着,逐渐加快下送钢筋的速度,使上钢筋端部插入渣池,进入电渣过程的延时,使钢筋全断面加速熔化。
最后,在电渣过程结束后,迅速下送上钢筋,使其端面与下钢筋端面相互接触,趁热排除溶渣和溶化金属,同时切断焊接电源。
完成接头焊接后,应停歇20~30秒,等待焊接处冷却后再回收焊剂和卸下焊接夹具。
在焊接生产过程中,焊工应进行自检,及时切除接头重焊并查找原因消除焊接缺陷。
3)在钢筋电渣压力焊生产中,应严格控制焊接全过程中的每个环节,包括清理接头部位、上下钢筋端面同心、夹具紧固、引弧过程可靠、电弧过程延时充分、电渣过程短而稳定、挤压过程压力适当等。
若出现异常现象,应及时查找原因并清除。
在施焊时,应注意环境温度,不宜在-20℃以下的环境中进行施焊,雨天、雪天也不宜进行,必须采取遮盖措施。
钢筋绑扎搭接规范要求

钢筋绑扎搭接规范要求
1、在搭接时,其长度到弯曲处的间隔要大于自身直径10倍,而且接头的位置也不能选在构件的大弯矩处。
2、若处于受拉区域,一级钢筋在其接长末端要做弯钩,而二三级则可不做弯钩。
3、直径不到12毫米的一级钢筋末端可不做弯钩。
但搭接长不能小于直径的35倍的。
钢筋绑扎的注意事项1、在还没有安装干净之前,就应该先要对它的直径,尺寸还有数量钢号等进行检查,看下是否与料单还有蓝图相符。
2、在进行梁钢筋的绑扎时,一定要保证它的主筋还有箍筋的跟数和间距,不能有遗漏。
3、对梁主筋错位焊接的时候,一定是要按照规范要求来做,其焊接长度一定要大于10d,位置也要符合规范。
4、在摆放箍筋之前,要把它的间距在梁侧的模板上给画出来。
5、先把位与主梁下方的用于纵向受力的还有弯起的钢筋给穿起来,之后再按画好的间距,把箍筋给逐一分开。
6、若是框架梁的话,在它上方的竖向钢筋,应该要穿过中间节点。
还有它的锚固长度也要大于45d,并且进行箍筋绑扎的时候,最好是采用套扣法。
7、为了确保保护层的厚度,需要在主、次梁的受力筋下垫上垫片。
要是受力筋是两排的话,还要用短箍筋垫于二层钢筋的中间。
钢筋连接方法技术规范要求

钢筋连接方法技术规范要求1、钢筋接头(1)钢筋接头1)钢筋连接:①竖向钢筋:当d<16mm寸,采用绑扎搭接,当16mn^ d<20mm寸,采用电渣压力焊连接,当d>20mm寸,采用机械连接。
②框架梁板筋:当d<16mm采用绑扎搭接,当d>20mm寸,采用机械连2)钢筋接头要求:受力钢筋接头的位置应相应错开,当采用非焊接的搭接接头寸,从任一接头中心至 1.3 倍搭接长度的区段范围内,或当采用焊接接头寸,从任一接头中心至长度为钢筋直径35d且不小于500mm勺段范围内。
有接头的受力钢筋截面面积占受力钢筋总截面的允许的百分率应符合:绑扎骨架和绑扎网中钢筋的搭接接头:受拉区25%,受压区50% 受力钢筋的焊接接头:受拉区50%,受压区不限制受力钢筋的机械连接头:受拉区50%,受压区不限制(2)钢筋的锚固长度、搭接长度应符合结构施工总说明的要求。
2、电渣压力焊施工(1)钢筋端头制备:1)钢筋安装之前,焊接部位和电极钳口接触的(约150mm区段内)钢筋表面上的锈班、油污、杂物等,应清除干净,钢筋端部若有弯折、扭曲,应予以矫直或切除,但不得用锤击矫直。
选择焊接参数:钢筋电渣压力焊的焊接参数主要包括:焊接电流、焊接电压和焊接通电寸间。
不同直径钢筋焊接寸,按较小直径钢筋选择参数,焊接通电寸间延长约10%。
2)安装焊接夹具和钢筋:夹具的下钳口应夹紧于下钢筋端部的适当位置,一般为1/2焊剂罐高度偏下5〜10mm以确保焊接处的焊剂有足够的淹埋深度。
上钢筋放入夹具钳口后,调准动夹头的起始点,使上下钢筋的焊接部位位于同轴状态,方可夹紧钢筋。
钢筋一经夹紧,严防晃动,以免上下钢筋错位和夹具变形。
3)安放引弧用的铁丝球(也可省去),安放焊剂罐、填装焊剂。
4)试焊、作试件、确定焊接参数:在正式进行钢筋电渣压力焊之必须按照选择的焊接参数进行试焊并作试件送试,以便确定合理的焊接参数。
合格后,方可正式生产。
钢筋绑扎规范要求

钢筋绑扎规范要求(总2页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除钢筋绑扎规范要求1、操作工艺(1)将基础垫层清扫干净,用石笔和墨斗在上面弹放钢筋位置线。
(2)按钢筋位置线布放基础钢筋。
(3)绑扎钢筋。
四周两行钢筋交叉点应每点绑扎牢。
中间部分交叉点可相隔交错扎牢,但必须保证受力钢筋不位移。
双向主筋的钢筋网,则需交全部钢筋相交点扎牢。
相邻绑扎点的钢丝扣成八字开,以免风片歪斜变形。
对于单向板,板钢筋可以用梅花扎,但梁边两道板钢筋必须满扎;对于双向板,则必须满扎。
梁筋与箍筋交叉点应该满扎;剪力墙也应该满扎。
钢筋工施工手册中有。
(4)大底板采用双层钢筋网时,在上层钢筋网下面应设置钢筋撑脚或混凝土撑脚,以保证钢筋位置正确,钢筋撑脚下应垫在下征钢筋网上。
见图10.6.21m放置1个。
其直径选用:当析厚h≤300mm时为8~10mm;当板厚h=300~500mm时为12~14mm。
当板厚h>500mm18mm。
沿短向通长布置,间距以能保证钢筋位置为准。
(5)钢筋的弯钩应朝上,不要倒向一边;双钢筋网的上层钢筋弯钩应朝下。
(6)独立基础、为双向弯曲,其底面短向的钢筋应放在长向钢筋的上面。
(7)现浇柱与基础连用的插筋,其箍筋应比柱的箍筋小一个柱筋直径,以便连接。
箍筋的位置一定要绑扎固定牢靠,以免造成柱轴线偏移。
(8)基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm,当无垫层时不应小于70mm。
(9)钢筋的连接:1)钢筋连接的接头宜设置在受力较小处。
接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍;2)若采用绑扎搭接接头,则接头相纵向受力钢筋的绑扎接头宜相互错开;钢筋绑扎接送连接区段的长度为1.3倍搭接长度(LL);凡搭接接头中点位于该区段的的搭接接头均属于同一连接区段;位于同一区段内的受拉钢筋搭接接头面积百分率为25%;3)当钢筋的直径d>16mm时,不宜采用绑扎接头;4)纵向受力的钢筋采用机械连接接头或焊接接头时,连接区段的长度为35d(d 为纵向受力钢筋的较大值)且不小于50mm。
钢筋连接和绑扎方法

钢筋连接和绑扎方法一、钢筋连接1、本工程受力钢筋直径D>Ф22的钢筋接头采用直螺纹接头连接;其它柱墙竖向钢筋连接采用电渣压力焊连接或绑扎搭接,梁纵向受力钢筋采用闪光对焊或电弧焊焊接,板筋采用闪光对焊或绑扎搭接;以上钢筋接头位置必须按规范要求错开。
2、各类构件受力钢筋搭接长度、锚固长度必须符合设计要求。
3、钢筋接头位置不宜设置在梁端、柱端箍筋加密区范围内,悬臂梁的悬臂部分不允许有搭接接头。
4、钢筋焊接接头距钢筋弯折处不应小于钢筋直径的10倍,且不宜位于构件的最大弯矩处。
5、通长楼板及楼板梁上筋在跨中L/3范围内搭接,楼板下筋在支坐L/3范围内搭接(L为板、墙跨度)。
二、钢筋绑扎1、柱子钢筋绑扎(1)工艺流程套柱箍筋→连接竖向主筋→画箍筋间距线→绑扎箍筋→挂混凝土保护层垫块(2)套柱箍筋按图纸要求间距,计算好每根柱箍筋数量,先将柱箍套在下层伸出的搭接筋上,然后立柱子钢筋,在搭接长度内,绑扣不少于3个,绑扣要向柱中心。
(3)连接竖向主筋根据设计和施工要求按绑扎搭、焊接或机械连接方法进行柱主筋的连接,其接头形式、位置必须符合施工规范要求。
(4)画箍筋间距线:在立好的柱子竖向钢筋上,按图纸要求用粉笔划箍筋间距线。
(5)柱箍筋绑扎①按已划好的箍筋位置线,将套好的箍筋往上移动,由上往下绑扎。
②箍筋与主筋要垂直,箍筋转角处与主筋相交点均要绑扎,主筋与箍筋非转交部分的相交点成梅花交错绑扎。
③箍筋的弯钩迭合处应沿柱子竖筋交错布置,并绑扎牢固。
④本工程为有抗震要求,柱箍筋端头应弯成135°,平直部分长度不小于10d(d为箍筋直径),如箍筋采用90°搭接,搭接处应焊接,焊缝长度单面焊缝不小于5d。
⑤柱上下两端箍筋应按设计要求加密,如设计要求箍筋设拉钩,拉钩应钩住箍筋。
(6)柱筋保护层厚度应符合设计要求,主筋外皮为设计要求的保护层厚度,垫块应绑扎在柱竖筋外皮上(或用塑料卡卡在外竖筋上),间距为1000mm,以保证竖筋保护层厚度准确。
钢筋绑扎规范要求

钢筋绑扎规范要求1、操作工艺(1)将基础垫层清扫干净,用石笔和墨斗在上面弹放钢筋位置线。
(2)按钢筋位置线布放基础钢筋。
(3)绑扎钢筋。
四周两行钢筋交叉点应每点绑扎牢。
中间部分交叉点可相隔交错扎牢,但必须保证受力钢筋不位移。
双向主筋的钢筋网,则需交全部钢筋相交点扎牢。
相邻绑扎点的钢丝扣成八字开,以免风片歪斜变形。
对于单向板,板钢筋可以用梅花扎,但梁边两道板钢筋必须满扎;对于双向板,则必须满扎。
梁筋与箍筋交叉点应该满扎;剪力墙也应该满扎。
钢筋工施工手册中有。
(4)大底板采用双层钢筋网时,在上层钢筋网下面应设置钢筋撑脚或混凝土撑脚,以保证钢筋位置正确,钢筋撑脚下应垫在下征钢筋网上。
见图10.6.2-1和图10.6.2–2。
钢筋撑脚的形式和尺寸如图10.6.2-1图10.6.2-2所示。
图10.6.2-1所示类型撑脚每隔1m放置1个。
其直径选用:当析厚h≤300mm时为8~10mm;当板厚h=300~500mm时为12~14mm。
当板厚h>500mm时选用图10.6.2-2所示撑脚,钢筋直径为16~18mm。
沿短向通长布置,间距以能保证钢筋位置为准。
(5)钢筋的弯钩应朝上,不要倒向一边;双钢筋网的上层钢筋弯钩应朝下。
(6)独立基础、为双向弯曲,其底面短向的钢筋应放在长向钢筋的上面。
(7)现浇柱与基础连用的插筋,其箍筋应比柱的箍筋小一个柱筋直径,以便连接。
箍筋的位置一定要绑扎固定牢靠,以免造成柱轴线偏移。
(8)基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm,当无垫层时不应小于70mm。
(9)钢筋的连接:1)钢筋连接的接头宜设置在受力较小处。
接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍;2)若采用绑扎搭接接头,则接头相纵向受力钢筋的绑扎接头宜相互错开;钢筋绑扎接送连接区段的长度为1.3倍搭接长度(LL);凡搭接接头中点位于该区段的的搭接接头均属于同一连接区段;位于同一区段内的受拉钢筋搭接接头面积百分率为25%;3)当钢筋的直径d>16mm时,不宜采用绑扎接头;4)纵向受力的钢筋采用机械连接接头或焊接接头时,连接区段的长度为35d(d为纵向受力钢筋的较大值)且不小于50mm。
钢筋搭接长度及验收标准规范

钢筋搭接长度规范钢筋连接有四种常见连接方法:绑轧连接、焊接连接、冷压连接和螺旋连接。
除部分情况(如不准出现明火)应尽可能采取焊接连接,以确保质量、提升连接效率和节省钢材。
钢筋焊接分为压焊和熔焊两种形式。
压焊包含闪光对焊、电阻点焊和气压焊;熔焊包含电弧焊和电渣压力焊。
另外,钢筋和预埋件T 形接头焊接应采取埋弧压力焊等。
电弧焊系利用弧焊机使焊条和焊件之间产生高温电弧(焊条和焊件间空气介质中出现强烈持久放电现象叫电弧),使焊条和电弧燃烧范围内焊件金属熔化,熔化金属凝固后,便形成焊缝或焊接接头。
电弧焊应用范围广,如钢筋接长、钢筋骨架焊接、钢筋和钢板焊接、装配式结构接头焊接及其它多种钢结构焊接等。
钢筋搭接长度通常是指钢筋绑扎连接搭接长度,也有是不严格指钢筋焊接焊缝长度。
这里摘录部分绑扎连接要求供你参考。
纵向受拉钢筋最小搭接长度:C15 C20~C25 C20 C35 ≥\~C40光园钢筋HPB(I)级45d 35d 30d 25d带肋钢筋HRB(II)级55d 45d 35d 30dRRB400(III)级HRB400(III)级 55d 40d 35d 35d注1:本表适适用于纵向受拉钢筋绑扎接头面积百分率小于25%情况;当绑扎接头面积百分率介于25%~50%之间时,表中数值乘以系数1.2 取用;当绑扎接头面积百分率大于50%时,表中数值乘以系数1.35 取用;当最小搭接长度两根直径不一样钢筋搭接长度,以较细钢筋直径计算;注2:当带肋钢筋直径Φ>25 mm 时,其最小搭接应按对应数值乘以系数1.1 取用;对环氧树脂涂层带肋钢筋,其最小搭接应按对应数值乘以系数1.25 取用;在混凝土凝固过程中易受扰动时(如采取滑升模板和爬升模板等方法施工),其最小搭接应按对应数值乘以系数1.1 取用;对末端采取机械锚固方法带肋钢筋,其最小搭接可按对应数值乘以系数0.7 取用;当带肋钢筋混凝土保护层厚度大于搭接钢筋直径三倍且配有箍筋时,其最小搭接可按对应数值乘以系数0.8 取用;注3:对有抗震设防要求结构构件,其受力钢筋最小搭接长度对一、二级抗震等级应按对应数值乘以系数1.15 取用,对三级抗震等级应按对应数值乘以系数1.05 取用,对四级抗震等级结构构件不作调整;在任何情况下受拉钢筋最小搭接长度不应小于300mm。
钢筋搭接长度新规范

钢筋搭接长度新规范篇一:11G101中钢筋的绑扎搭接长度的计算11G101中钢筋的绑扎搭接长度的计算在11G10系列图集,11G101—1、11G101—2、11G101—3中,分别在55、18、56页上,都有:“纵向受拉钢筋绑扎搭接长度Ll、LlE” 一表。
其中有抗震公式:LlE=ζllaE和非抗震公式:Ll=ζlla之分。
LlE=ζllaE和Ll=ζlla公式中的ζl,是表中纵向受拉钢筋搭接长度修正系数。
取值是按纵向钢筋搭接接头面积百分率(%),当纵向钢筋搭接接头面积百分率(%)≤25、50、100,ζl分别取1.2、1.4、1.6。
表中还有注:1.当直径不同的钢筋搭接时,Ll、LlE按直径较小的钢筋计算。
2. 任何情况下不应小于300mm。
3. 式中ζl为纵向受拉钢筋搭接长度修正系数。
当纵向钢筋搭接接头百分率为表的中间值时(≤25、50、100),可按内插取值。
但LlE=ζllaE和Ll=ζlla这两个公式中的,laE和la都是个未知数。
要求LlE=ζllaE和Ll=ζlla,必须先求出这两个未知数,才能得到11G101中钢筋的绑扎搭接长度。
把11G101—1翻到第53页,在其左下角有个表:“受拉钢筋锚固长度la、抗震锚固长度laE” 。
该表中计算公式又分了非抗震:la=ζa lab和抗震laE=ζaE la。
注:1. la不应小于200。
2. 锚固长度修正系数ζa按右表取用,{“受拉钢筋锚固长度修正系数ζa” 的取用,(根据锚固条件:带肋钢筋的公称直径大于25,ζa取1.10;环氧树脂涂层带肋钢筋,ζa取1.25;施工过程中易受扰动的钢筋,ζa取1.10;锚固区保护层厚度分别为3d、5d时,ζa分别取0.80、0.70。
注:当锚固区保护层厚度在两者中间时按内插值。
d为锚固钢筋直径。
)}当多于一项时,可按连乘计算,但不应小于0.6。
3. ζaE为抗震锚固长度修正系数,对一、二级抗震等级取1.15,对三级抗震等级取1.05,对四级抗震等级取1.00。
钢筋连接方式的规范

钢筋连接方式的规范篇一:钢筋连接要求附录B 钢筋接头技术要求和外观质量钢筋绑扎接头技术要求:1 受拉区内的光圆钢筋末端应作成彼此相对的180°弯钩,带肋钢筋应作成彼此相对的90°弯钩。
绑扎接头的搭接长度(由两钩端部切线算起)应符合表的规定。
表钢筋绑扎接头的最小搭接长度注:① d为钢筋直径。
②绑扎接头的搭接长度除应符合本表规定外,且在受拉区不得小于300 mm,在受压区不得小于200 mm。
2 受压区光圆钢筋的末端,可不作弯钩,但钢筋搭接长度不得小于30d。
钢筋电弧焊和闪光对焊接头技术要求:1 钢筋电弧焊和闪光对焊接头类型应符合表的规定。
2 钢筋电弧焊接头外观质量应符合下列要求:1)搭接接头的长度、帮条的长度和焊缝的总长度应符合表的规定。
2)钢筋搭接接头的搭接部位应预弯,搭接钢筋的轴线应位于同一直线上。
3)帮条电弧焊的帮条,宜采用与被焊钢筋同级别、同直径的钢筋;当采用同级别不同直径的钢筋作帮条,且被焊钢筋与帮条钢筋均为Ⅰ级钢筋时,两帮条钢筋的直径应大于或等于被焊钢筋的,当被焊钢筋与帮条钢筋为Ⅱ、Ⅲ级钢筋时,两帮条钢筋的直径应大于或等于。
表钢筋电弧焊和闪光对焊接头类型注:①在无条件进行序号2、4的双面焊缝电弧焊时,可采用3、5的单面焊缝电弧焊;②表中的帮条或搭接长度值,不带括号的数字适用于Ⅰ级钢筋,括号中的数字适用于Ⅱ、Ⅲ级钢筋;③采用序号2~5的电弧焊时,焊缝长度不应小于帮条或搭接长度,焊缝高度h及焊缝宽度b应按本附录图测量;当采用序号6焊接时,h及b应按本附录图测量。
帮条和被焊钢筋的轴线应在同一平面上。
4)焊缝高度h应等于或大于,并不得小于4 mm,焊缝宽度b应等于或大于,并不得小于8 mm(图)。
5)钢筋与钢板进行搭接焊时,搭接长度应大于或等于钢筋直径的4倍(Ⅰ级钢筋)或5倍(Ⅱ级钢筋)。
焊缝高度h应等于或大于,并不得小于4 mm,焊缝宽度b应等于或大于,并不得小于6 mm(图)图钢筋搭接、图钢筋与钢板帮条焊接的焊缝焊接的焊缝1)接头周缘应有适当的镦粗部分,并呈均匀的毛刺外形。
钢筋的绑扎与安装

钢筋的绑扎与安装钢筋绑扎安装是将在钢筋车间弯曲成型的钢筋在模内组合绑扎的施工过程。
它是钢筋施工的最后一道工序。
钢筋安设方法有两种:一种是将钢筋骨架在工厂中制好,再运到工地安装,叫做整装法;另一种是将加工好的散钢筋运到现场之后,再逐根安装,叫散装法。
在水利工程中钢筋的绑扎与安装多使用散装法。
一、钢筋的绑扎接头根据水工混凝土施工规范规定:直径在25mm 以下的钢筋接头可采用绑扎接头;轴心受拉、小偏心受拉构件和承受震动荷载的构件中,钢筋接头不得采用绑扎接头。
钢筋采用绑扎接头时,应遵守下列规定:(1)搭接长度不得小于表9-17 规定的数值。
(2)受拉区域内的光面圆钢筋绑扎接头的末端应做弯钩。
螺纹钢筋的绑扎接头末端可不做弯钩。
梁、柱钢筋的接头如采用绑扎接头,则在绑扎接头的搭接长度范围内应加密钢箍。
当搭接钢筋为受拉钢筋时,箍筋间距不应大于5d (d 为两搭接钢筋中较小的直径);当搭接钢筋为受压钢筋时,其箍筋间距不应大于10d。
钢筋接头应分散布置。
配置在“同一截面内”的下述受力钢筋,其接头的截面面积占受力钢筋总截面面积的百分率,应符合下列规定:1)绑扎接头在构件的受拉区中不超过25%,在受压区中不超过50%。
2)焊接与绑扎接头距钢筋弯起点不小于10 倍钢筋直径,也不应位于最大弯矩处。
3)在施工中如分辨不清受拉区或受压区时,其接头的设置应按受拉区的规定办理。
4)两钢筋接头相距在30 倍钢筋直径或50cm以内,两绑扎接头的中距在绑扎搭接长度以内,均作为同一截面。
直径等于和小于12cm的受压Ⅰ级钢筋的末端,以及轴心受压构件中任意直径的受力钢筋的末端,可不做弯钩;但搭接长度不应小于钢筋直径的30 倍。
按疲劳验算的构件不得采用绑扎接头,如采用冷拉Ⅵ级钢筋,不得采用焊接接头。
二、钢筋的现场绑扎(一)准备工作1.熟悉施工图纸安设钢筋前应首先熟悉图纸,通过熟悉图纸的过程,一方面可以校核钢筋加工中是否有遗漏或误差;另一方面也可以检查图纸中是否存在与实际情况不符的地方,以便及时研究解决。
钢筋绑扎验收规范与要求

钢筋绑扎验收规范与要求一、钢筋原材料的验收在钢筋绑扎之前,首先要对钢筋原材料进行验收。
验收的主要内容包括:1、钢筋的品种、规格、级别应符合设计要求。
检查钢筋的质量证明书和出厂检验报告,确认钢筋的化学成分、力学性能等指标符合国家标准。
2、钢筋的外观质量应无损伤、裂纹、油污、锈蚀等缺陷。
钢筋表面应平直、光滑,无局部弯曲。
3、对钢筋的直径进行测量,偏差应在允许范围内。
通常,钢筋直径的允许偏差为±03mm 至±05mm 不等,具体数值根据钢筋的规格而定。
二、钢筋加工的验收钢筋在绑扎前需要进行加工,如调直、切断、弯曲等。
加工后的钢筋应符合以下验收要求:1、钢筋调直后的力学性能应符合有关标准的规定。
采用冷拉方法调直钢筋时,HPB235 级钢筋的冷拉率不宜大于 4%,HRB335 级、HRB400 级和 RRB400 级钢筋的冷拉率不宜大于 1%。
2、钢筋切断的长度偏差应在允许范围内。
一般来说,对于受力钢筋,其长度偏差为±10mm;对于箍筋,其长度偏差为±5mm。
3、钢筋弯曲成型后的形状和尺寸应符合设计要求。
箍筋的弯钩角度和平直段长度应符合规范规定,弯钩的弯折角度一般为 135°,平直段长度不应小于箍筋直径的 10 倍且不小于 75mm。
三、钢筋绑扎的基本要求1、钢筋的交叉点应采用铁丝扎牢。
扎丝的规格和绑扎方式应符合设计和规范要求,一般采用 20 号至 22 号铁丝,相邻绑扎点的铁丝扣要成八字形。
2、板和墙的钢筋网,除靠近外围两行钢筋的相交点全部扎牢外,中间部分交叉点可间隔交错扎牢,但必须保证受力钢筋不产生位置偏移;双向受力的钢筋,必须全部扎牢。
3、梁和柱的箍筋,除设计有特殊要求外,应与受力钢筋垂直设置;箍筋弯钩叠合处,应沿受力钢筋方向错开设置。
4、在柱中竖向钢筋搭接时,角部钢筋的弯钩平面与模板面的夹角,对矩形柱应为 45°,对多边形柱应为模板内角的平分角;对圆形柱钢筋的弯钩平面应与模板的切线平面垂直;中间钢筋的弯钩平面应与模板面垂直;当采用插入式振捣器浇筑小型截面柱时,弯钩平面与模板面的夹角不得小于 15°。
(完整版)钢筋绑扎规范(最新整理)

钢筋绑扎验收1 暗柱内容:1.1 柱根部钢筋上水泥浆已清理干净。
1.2 为保证暗柱主筋位置准确,采用定距框控制 1.3 柱钢筋绑扎: 1.3.1 柱箍筋的个数根据图纸要求确定,第一根箍筋距两端50mm 开始设置。
1.3.2 在立筋上画箍筋位置线,然后从上往下采用缠扣法绑扎。
1.3.3 箍筋的接头应沿柱子立筋交错布置绑扎,箍筋与立筋要垂直,绑扣丝头应向里。
1.3.4 暗柱箍筋与墙筋绑扎要求:暗柱箍筋与墙水平筋错开20mm 以上,不得并在一起。
2.墙体、暗柱、联系梁钢筋: 2.1 墙根部钢筋上水泥浆已清理干净。
2.2 墙体钢筋已经调整。
即位移过大要求按1:6 调整,一级钢筋的弯钩一律朝里,不垂直的调直。
2.3 起步筋要求:2.3.1 暗柱边第一根墙筋距柱边的距离为50mm。
2.3.2 墙第一根墙筋距离混凝土板面50mm。
2.3.3 暗柱第一根箍筋距离混凝土板面30mm。
2.3.4 连系梁距暗柱边箍筋起步50mm。
2.3.5 连系梁箍筋如柱一个箍筋50mm。
2.4 墙体竖筋搭接要求: 2.4.1 搭接长度不小于45d,搭接处保证有三根水平筋。
绑扎范围不少于三个扣。
墙体立筋50%错开,其错开距离不小于相邻接头中-中 1.3 倍搭接长度。
2.4.2 墙体水平筋节点要求相邻绑扎接头错开。
2.5 竖向梯子筋要求: 2.5.1 采用比墙筋大一个规格的钢筋制作,以代替竖筋。
2.5.2 顶模筋等于墙厚减2mm。
250mm、300mm、350mm 厚的墙顶模筋长度应为248mm、298mm、348mm。
2.5.3 顶模筋自立筋至端头的长度为水平筋保护层加水平筋直径减1mm,如保护层为15mm,Φ12水平筋,长度为15+12-1=26mm,顶模的根数为 3 根。
顶模筋端头刷好防锈漆。
2.5.4 非顶模筋每侧长度为水平筋直径。
2.5.5 每段墙竖向梯子筋设置数量要求间距为 1 米,每段墙 2 个或 2 个以上,要求同一标高,绑扎到位。
钢筋连接方式的规范

钢筋连接方式的规范篇一:钢筋连接要求附录B 钢筋接头技术要求和外观质量钢筋绑扎接头技术要求:1 受拉区内的光圆钢筋末端应作成彼此相对的180°弯钩,带肋钢筋应作成彼此相对的90°弯钩。
绑扎接头的搭接长度(由两钩端部切线算起)应符合表的规定。
表钢筋绑扎接头的最小搭接长度注:① d为钢筋直径。
②绑扎接头的搭接长度除应符合本表规定外,且在受拉区不得小于300 mm,在受压区不得小于200 mm。
2 受压区光圆钢筋的末端,可不作弯钩,但钢筋搭接长度不得小于30d。
钢筋电弧焊和闪光对焊接头技术要求:1 钢筋电弧焊和闪光对焊接头类型应符合表的规定。
2 钢筋电弧焊接头外观质量应符合下列要求:1)搭接接头的长度、帮条的长度和焊缝的总长度应符合表的规定。
2)钢筋搭接接头的搭接部位应预弯,搭接钢筋的轴线应位于同一直线上。
3)帮条电弧焊的帮条,宜采用与被焊钢筋同级别、同直径的钢筋;当采用同级别不同直径的钢筋作帮条,且被焊钢筋与帮条钢筋均为Ⅰ级钢筋时,两帮条钢筋的直径应大于或等于被焊钢筋的,当被焊钢筋与帮条钢筋为Ⅱ、Ⅲ级钢筋时,两帮条钢筋的直径应大于或等于。
表钢筋电弧焊和闪光对焊接头类型注:①在无条件进行序号2、4的双面焊缝电弧焊时,可采用3、5的单面焊缝电弧焊;②表中的帮条或搭接长度值,不带括号的数字适用于Ⅰ级钢筋,括号中的数字适用于Ⅱ、Ⅲ级钢筋;③采用序号2~5的电弧焊时,焊缝长度不应小于帮条或搭接长度,焊缝高度h及焊缝宽度b应按本附录图测量;当采用序号6焊接时,h及b应按本附录图测量。
帮条和被焊钢筋的轴线应在同一平面上。
4)焊缝高度h应等于或大于,并不得小于4 mm,焊缝宽度b应等于或大于,并不得小于8 mm(图)。
5)钢筋与钢板进行搭接焊时,搭接长度应大于或等于钢筋直径的4倍(Ⅰ级钢筋)或5倍(Ⅱ级钢筋)。
焊缝高度h应等于或大于,并不得小于4 mm,焊缝宽度b应等于或大于,并不得小于6 mm(图)图钢筋搭接、图钢筋与钢板帮条焊接的焊缝焊接的焊缝1)接头周缘应有适当的镦粗部分,并呈均匀的毛刺外形。
钢筋搭接长度规范搭接规范

钢筋连接有四种常用的连接方法:绑轧连接、焊接连接、冷压连接和螺旋连接;除个别情况如不准出现明火应尽量采用焊接连接,以保证质量、提高效率和节约钢材;钢筋焊接分为压焊和熔焊两种形式;压焊包括闪光对焊、电阻点焊和气压焊;熔焊包括电弧焊和电渣压力焊;此外,钢筋与预埋件T形接头的焊接应采用埋弧压力焊等;电弧焊系利用弧焊机使焊条与焊件之间产生高温电弧焊条与焊件间的空气介质中出现强烈持久的放电现象叫电弧,使焊条和电弧燃烧范围内的焊件金属熔化,熔化的金属凝固后,便形成焊缝或焊接接头;电弧焊应用范围广,如钢筋的接长、钢筋骨架的焊接、钢筋与钢板的焊接、装配式结构接头的焊接及其他各种钢结构的焊接等;钢筋的搭接长度一般是指钢筋绑扎连接的搭接长度,也有是不严格的指钢筋焊接的焊缝长度;这里摘录一些绑扎连接的规定供你参考;纵向的受拉钢筋最小搭接长度C15 C20~C25 C20 C35 ≥\~C40光园钢筋HPBI级45d 35d 30d 25d带肋钢筋HRBII级55d 45d 35d 30dHRB400III级RRB400III级--- 55d 40d 35d 35d注1:本表适用于纵向受拉钢筋的绑扎接头面积百分率不大于25%的情况;当绑扎接头面积百分率介于25%~50%之间时,表中数值乘以系数取用;当绑扎接头面积百分率大于50%时,表中数值乘以系数取用;当最小搭接长度两根直径不同的钢筋搭接长度,以较细钢筋的直径计算;注2:当带肋钢筋直径Φ>25 mm时,其最小搭接应按相应数值乘以系数取用;对环氧树脂涂层的带肋钢筋,其最小搭接应按相应数值乘以系数取用;在混凝土凝固过程中易受扰动时如采用滑升模板和爬升模板等方式施工,其最小搭接应按相应数值乘以系数取用;对末端采用机械锚固措施的带肋钢筋,其最小搭接可按相应数值乘以系数取用;当带肋钢筋混凝土保护层厚度大于搭接钢筋直径的三倍且配有箍筋时,其最小搭接可按相应数值乘以系数取用;注3:对有抗震设防要求的结构构件,其受力钢筋最小搭接长度对一、二级抗震等级应按相应数值乘以系数取用,对三级抗震等级应按相应数值乘以系数取用,对四级抗震等级的结构构件不作调整;在任何情况下受拉钢筋的最小搭接长度不应小于300mm;注4:纵向受压钢筋搭接时,其最小搭接应按上述规定确定后,乘以系数取用;在任何情况下,受压钢筋的最小搭接长度不应小于200mm;;d2 搭接长度应用举例:例某构件二级抗震等级,混凝土强度等级C35,纵向受拉钢筋采用RRB400III级Φ28环氧树脂涂层钢筋,绑扎接头面积百分率介于40%,试确定其搭接长度;解: 最小搭接长度=40d××××==2126mm;钢筋每个接头可按增加2150mm长度备料;例某构件无抗震设防要求,混凝土强度等级C25,纵向受压钢筋采用HRB335II级Φ18带肋钢筋,绑扎接头面积百分率介于60%,试确定其搭接长度; 解: 最小搭接长度=45d××==;钢筋每个接头可按增加800mm长度备料;例某无垫层基础梁构件,最小混凝土保护层厚度70mm,按3级抗震等级要求设防,混凝土强度等级C30,纵向受拉钢筋采用HRB400III级Φ22带肋钢筋,绑扎接头面积百分率40%,试确定其搭接长度;解: 最小搭接长度=40d×××==;钢筋每个接头可按增加900mm长度备料;也说说熔焊中的电弧焊连接;钢筋电弧焊可分为搭接焊、帮条焊、坡口焊、熔槽帮条焊和窄间隙焊五种接头形式;1.搭接焊接头搭接焊接头适用于焊接直径10~40mm的HPB235、HRB335、HRB400钢筋;钢筋搭接焊宜采用双面焊;不能进行双面焊时,可采用单面焊;焊接前,钢筋宜预弯,以保证两钢筋的轴线在一直线上,使接头受力性能良好;2.帮条焊接头帮条焊接头适用于焊接直径10~40mm的HPB235、HRB335、HRB400钢筋;钢筋帮条焊宜采用双面焊,不能进行双面焊时,也可采用单面焊;帮条宜采用与主筋同级别或同直径的钢筋制作;如帮条级别与主筋相同时,帮条直径可以比主筋直径小一个规格;如帮条直径与主筋相同时,帮条钢筋级别可比主筋低一个级别; 钢筋搭接焊接头或帮条焊接头的焊缝厚度h应不小于倍主筋直径;焊缝宽度b 不应小于倍主筋直径;对于直径大于等于10mm的热轧钢筋,其接头采用搭接,帮条电弧焊时,应符合下列要求:1焊接接头当设计有要求时应采用双面焊缝,无特殊要求时一般可采用单面焊缝;对于Ⅰ级钢筋的搭接焊或帮条焊的焊缝总长度应不小于8d;对于Ⅱ、Ⅲ级钢筋,其搭接焊或帮条焊的焊缝总长度应不小于10d,帮条焊时接头两边的焊缝长度应相等;2帮条的总截面面积应符合下列要求:当主筋为Ⅰ级钢筋时,不应小于主筋截面面积的倍;当主筋为Ⅱ、Ⅲ级钢筋时,不应小于主筋截面面积的倍;为了便于施焊和使帮条与主筋的中心线在同一平面上;帮条宜采用与主筋同钢号,同直径的钢筋制成,如帮条与主筋级别不同时,应按设计强度进行换算;帮条的长度应满足相应的焊缝要求。
钢筋绑扎验收规范与要求

下面是一份很是详细的建筑工程钢筋绑扎隐蔽验收内容,对实际任务有很是强的执导作用:1暗柱内容:1.1柱根部钢筋上水泥浆已清理洁净.1.2为包管暗柱主筋位置准确,采取定距框控制1.3柱钢筋绑扎:1.3.1柱箍筋的个数按照图纸要求确定,第一根箍筋距两端50mm开始设置.1.3.2在立筋上画箍筋位置线,然后从上往下采取缠扣法绑扎.1.3.3箍筋的接头应沿柱子立筋交错安插绑扎,箍筋与立筋要垂直,绑扣丝头应向里.1.3.4暗柱箍筋与墙筋绑扎要求:暗柱箍筋与墙水平筋错开20mm以上,不得并在一起.2.墙体、暗柱、联系梁钢筋:2.1墙根部钢筋上水泥浆已清理洁净.2.2墙体钢筋已经调整.即位移过大要求按1:6调整,一级钢筋的弯钩一律朝里,不垂直的调直.2.3起步筋要求:2.3.1暗柱边第一根墙筋距柱边的距离为50mm.2.3.2墙第一根墙筋距离混凝土板面50mm.2.3.3暗柱第一根箍筋距离混凝土板面30mm.2.3.4连系梁距暗柱边箍筋起步50mm.2.3.5连系梁箍筋如柱一个箍筋50mm.2.4墙体竖筋搭接要求:2.4.1搭接长度不小于45d,搭接处包管有三根水平筋.绑扎规模很多于三个扣.墙体立筋50%错开,其错开距离不小于相邻接头中-中1.3倍搭接长度.2.4.2墙体水平筋节点要求相邻绑扎接头错开.2.5竖向梯子筋要求:2.5.1采取比墙筋大一个规格的钢筋制作,以代替竖筋.2.5.2顶模筋等于墙厚减2mm.250mm、300mm、350mm厚的墙顶模筋长度应为248mm、298mm、348mm.2.5.3顶模筋自立筋至端头的长度为水平筋呵护层加水平筋直径减1mm,如呵护层为15mm,Φ12水平筋,长度为15+12-1=26mm,顶模的根数为3根.顶模筋端头刷好防锈漆.2.5.4非顶模筋每侧长度为水平筋直径.2.5.5每段墙竖向梯子筋设置数量要求间距为1米,每段墙2个或2个以上,要求同一标高,绑扎到位.2.6水平梯子筋要求:2.6.1采取短斜钢筋制作.2.6.2水平梯子筋按图制作并合适该段墙体的钢筋间距,专墙专用. 2.6.3 墙体筋绑扎时设在墙模板口以上300mm,并绑扎到位.2.7柱的定距框:2.7.1要求制作准确,绑扎牢固.2.8呵护层要求:2.8.1墙、柱、梁均采取塑料垫块,合适呵护层厚度,钢筋直径和强度要求.2.8.2设置间距600mm×600mm,呈梅花形安插.2.8.3梁、柱筋垫块设置在主筋上,墙筋垫块设置在墙水平筋上.2.9对箍筋的要求:2.9.1弯钩必须平行,弯钩角度为135..2.9.2平直部分为10d,且两根长短一致.2.9.3弯心合适主筋直径,且与主筋绑扎到位.2.9.4四个角在同一平面上.2.9.5绑扎牢固.2.9.6柱箍筋开口辨别设在四个角.2.9.7对柱、过梁箍筋要求直径,间距合适设计要求.凡要求箍筋加密的,其间距按5d且10cm控制.即大于Φ20以10cm控制,小于Φ20以5d控制.2.9.8连系梁箍筋要求不倾斜,间距均匀,开口设置在上部两边.2.9.9单支箍按图纸要求设置,弯钩为135.,平直长度为10d.2.10洞口加筋要求:但凡洞口墙筋截断处加三边开口箍筋.并按图纸要求附加洞口加筋.2.11连系梁钢筋锚固:2.11.1长度必须合适设计和规范要求.2.12梁主筋必须设在箍筋四角,两排主筋间距为钢筋直径小于或等于25mm.3.顶板钢筋:3.1板筋绑扎前的控制:3.1.1对墙筋、连系梁筋及施工缝处板筋水泥浆已清理洁净.3.1.2设置水平梯子筋及暗柱定距框.以上各项未做完不得进行板筋绑扎.3.2网眼尺寸偏差不得超出10mm.3.3起步筋第一根板筋距墙边尺寸50mm.3.4绑丝要求:3.4.1上筋绑丝朝下,下筋绑丝朝上,与钢筋垂直.3.4.2绑丝甩头长短基本一致,长度不超出50mm.3.4.3相邻绑丝呈“八”字扣.3.5混凝土板面钢筋:3.5.1禁绝用电弧点焊.3.5.2有出电线管时应采取“z”字形钢筋绑扎牢固.3.6双层网片间的钢筋马凳设置.3.6.1设置间距不大于1米,且高度满足呵护层要求,制作合适要求.3.6.2马凳高度=板厚-呵护层×2-两排钢筋直径.3.7呵护层顶板15mm,梁筋25mm,偏差不克不及超出3mm.3.8板筋垫块:3.8.1采取塑料垫块,厚度和强度合适呵护层要求.3.8.2垫块间距不大于600mm,梅花形设置.3.9板面预留洞,周围钢筋预留洞直径大于200mm,小于300mm时,板筋应弯曲绕管通过.。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
钢筋绑扎搭接连接规范
钢筋绑扎搭接连接的机理
(1)搭接传力的微观机理(2)搭接钢筋的劈裂及分离趋势
钢筋搭接传力的机理
(1)搭接传力模型(2)搭接传力的极限状态
钢筋搭接传力的机理
(1)接头横向裂缝和纵向裂缝(2)搭接破坏和龟裂鼓出
搭接区域的裂缝状态
9.4.1钢筋的连接可分为两类:绑扎搭接;机械连接或焊接。
机械连接接头或焊接
接头的类型和质量应符合国家现行有关标准的规定。
受力钢筋的接头宜设在受力较小处。
在同一根钢筋上宜少设接头。
9.4.2轴心受拉及小偏心受拉杆件(如桁架和拱的拉杆)的纵向受力钢筋不得采用
绑扎搭接接头。
当受拉钢筋的直径d>28mm及受压钢筋的直径d>32mm时,不宜采用绑扎搭接
接头。
9.4.3同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。
钢筋绑扎搭接接头连接区段的
长度为1.3倍搭接长度,凡搭接接
头中点位于该连接区段长度内的搭
接接头均属于同一连接区段。
同一连
接区段内纵向钢筋搭接接头面积百
分率为该区段内有搭接接头的纵向
钢筋截面面积与全部纵向钢筋截面
面积的比值(图9.4.3)。
位于同一连接区段内的受
图9.4.3 同一连接区段内的纵向受拉钢筋绑扎搭接接头
注:图中所示同一连接区段内的搭接接头钢筋为2根,当
4根钢筋直径相同时,钢筋搭接接头面积百分率为50%
拉钢筋搭接接头面积百分率:对梁类、板类及墙类构件,不宜大于25%;对柱类构
件,不宜大于50%。
当工程中确有必要增大受拉钢筋搭接接头面积百分率时,对梁
类、板类及墙类构件,不宜大于50%;对柱类构件,可根据实际情况放宽。
纵向受拉钢筋绑扎搭接接头的搭接长度应根据位于同一连接区段内的钢筋搭
接接头面积百分率按下列公式计算:
l l=ζl a(9.4.3)
式中l l——纵向受拉钢筋的搭接长度;
l a——纵向受拉钢筋的锚固长度,按本规范第9.3.1条确定;
ζ——纵向受拉钢筋的搭接长度修正系数,按表9.4.3取用。
表9.4.3 纵向受拉钢筋的搭接长度修正系数
纵向钢筋搭接接头面积百分率(%)≤25 50 100
ζ 1.2 1.4 1.6
相关资讯:根据《混凝土结构设计规范》(GB50010-2002)公式(9.3.1-1)、
(9.3.1-2)和(9.4.3)算得纵向的受拉钢筋最小搭接长度如表9.4.3-1
表9.4.3-1 纵向受拉钢筋基本最小搭接长度(理论计算值,ζ=1.2)
混 凝土强 度等 级
钢筋类型
C15 C20 C25 C30 C35 ≥C40
光园钢筋 HPB(I)级44.3d 36.7d 31.8d 28.2d 25.7d 23.6d HRB(II)级55.4d 45.8d 40.0d 35.2d 32.1d 29.5d
带肋钢筋HRB400(III)级、
—55.0d 47.6d 42.3d 38.5d 35.4d RRB400(III)级
《混凝土结构工程施工质量验收规范》(GB50204-2002),为了方便施工及验收,将
纵向受拉钢筋最小搭接长度依据《混凝土结构设计规范》(GB50010-2002)要求进行了适
度调整和归并,给出了附录B——纵向的受拉钢筋最小搭接长度。
建造师和施工监理师在理解了《混凝土结构设计规范》(GB50010-2002)规范的相关
条文后,可根据钢筋的强度、外形、直径及混凝土强度等级等指标,更准确合理地应用规范。
表B.0.1 纵向受拉钢筋最小搭接长度
混 凝土强 度等 级
钢筋类型
C15C20~C25C30~ C35 ≥C40
光园钢筋 HPB(I)级45d35d 30d 25d HRB(II)级55 d45 d 35 d 30 d
带肋钢筋HRB400(III)级、RRB400(III)
--- 55d 40d 35d
级
注:1本表适用于纵向受拉钢筋的綁扎接头面积百分率≤25%的情况;
2 当綁扎接头面积百分率介于25%~50%之间时,表中数值乘以系数
1.2取用(此时的纵向受拉钢筋的搭接长度修正系数ζ应该是 1.4,
但是表中数值是按纵向受拉钢筋的搭接长度修正系数ζ=1.2计算而
得,因此须乘以调整系数:1.4÷1.2≈1.17,取1.2);
3当綁扎接头面积百分率大于50%时,表中数值乘以系数1.35取用(此时的纵向受拉钢筋的搭接长度修正系数ζ应该是1.6,但是表中数值
是按纵向受拉钢筋的搭接长度修正系数ζ=1.2计算而得,因此须乘
以调整系数:1.6÷1.2≈1.33,取1.35);
4当最小搭接长度两根直径不同的钢筋搭接长度,以较细钢筋的直径计
算;
5当带肋钢筋直径Φ>25 mm时,其最小搭接长度应按相应数值乘以
系数1.1取用;
6对环氧树脂涂层的带肋钢筋,其最小搭接长度应按相应数值乘以系
数1.25取用;
7在混凝土凝固过程中易受扰动时(如采用滑升模板和爬升模板等方式施工),其最小搭接长度应按相应数值乘以系数1.1取用;
8对末端采用机械锚固措施的带肋钢筋,其最小搭接可按相应数值
乘以系数0.7取用;
9当带肋钢筋混凝土保护层厚度大于搭接钢筋直径的三倍且配有箍筋时,其最小搭接长度可按相应数值乘以系数0.8取用;
10对有抗震设防要求的结构构件,其受力钢筋最小搭接长度对一、二级抗震等级应按相应数值乘以系数1.15取用,对三级抗震等级应按
相应数值乘以系数1.05取用,对四级抗震等级的结构构件不作调整;
11在任何情况下受拉钢筋的最小搭接长度不应小于300mm。
12纵向受压钢筋搭接时,其最小搭接长度应按上述规定确定后,乘以系数0.7取用。
在任何情况下,受压钢筋的最小搭接长度不应小于
200mm。
9.4.5 在纵向受力钢筋搭接长度范围内应配置箍筋,其直径不应小于搭接钢筋较大直径的0.25倍。
当钢筋受拉时,箍筋间距不应大于搭接钢筋较小直径的5倍,且不应大于100mm;当钢筋受压时,箍筋间距不应大于搭接钢筋较小直径的10倍,且不应大于200mm。
当受压钢筋直径d>25mm时,尚应在搭接接头两个端面外100mm范围内各设置2个钢筋。
11.3.6 第3款(抗震框架)梁端箍筋的加密区长度、箍筋最大间距和箍筋最小直径,应按表11.3.6-2采用;当梁端纵向受拉钢筋配筋率大于2%时,表中箍筋最小直径应增大2mm。
表11.3.6-2 框架梁端箍筋加密区的构造要求
抗震等级加密区长度(mm)箍筋最大间距(mm)
箍筋最小
直径(mm)
一级2h和500中的较大值纵向钢筋直径的6倍,梁高的1/4和
100中的最小值
10
二级纵向钢筋直径的8倍,梁高的1/4和
100中的最小值
8
三级纵向钢筋直径的8倍,梁高的1/4和
150中的最小值
8
四级1.5h和500中的较大值
纵向钢筋直径的8倍,梁高的1/4和
150中的最小值
