电气设备安装施工方案
电气设备安装施工方案
目录1. 电气工程概况 (2)2. 主要工程量 (4)3. 施工准备 (4)4. 电气设备安装的施工顺序 (6)5. 电气设备安装的施工措施 (6)6. 电气试验 (12)7. .照明安装 (13)8. 质量控制措施 (15)9. 安全保证措施 (16)10. 文明施工 (17)本施工方案依据****设计研究总院的系统图设计㈠、㈡册及厂区动力平面图㈠、㈡册和厂区照明平面图㈠、㈡编制，适用于厂内任一构筑物电气设备安装施工。
1. 电气工程概况1.1工艺构筑物电气设备安装的构筑物包括格栅渠道及进水泵房、曝气沉砂池、鼓风机房、曝气池、回流污泥及剩余污泥泵房、沉淀池、污泥脱水机房及中水泵房等，大小共12个构筑物。
在12个构筑物中电气设备装接总台数为202台；设备总装机容量为4728KW；电气安装的主要项目包括电缆管路敷设，电缆桥架及支架的安装，箱、盘、柜安装，电缆敷设，电动机及电气设备接线、设备调试及照明安装等。
1.2电源及配电方式1.2.1高压电源及配电方式鼓风机房5台单机容量为560KW的鼓风机电机工作电压为10KV，为此在鼓风机房设有7面10KV高压开关柜，为高压电机提供双路电源。
总电源由总变10KV配电装置提供。
1.2.2低压电源及配电方式总变电室设有2台10/0.4KV. 1250KV A电力变压器，通过设于总变电室的MCC1以TN-S三相五线制方式为全厂低压用电设备提供双路总电源。
除了进水泵房6台进水泵及曝气池20台搅拌器由MCC1直接配电外，在回流污尼泵房A设MCC2，脱水机房设MCC3，中水泵房设MCC4，其余构筑物或设DB动力箱或设LCC配电箱，其电源均由MCC1引来。
1.3控制工艺设备采用集中控制和就地控制，集中控制在电源开关板实现，就地控制通过就地控制箱实现，通过手动-自动切换开关，并通过PLC 实现自动控制。
1.4主要技术特点大鼓风拖动采用10KV高压电动机，这在市政施工史上是第一例，电动机的工作电压越高，所要求的安装技术水准也就越高。

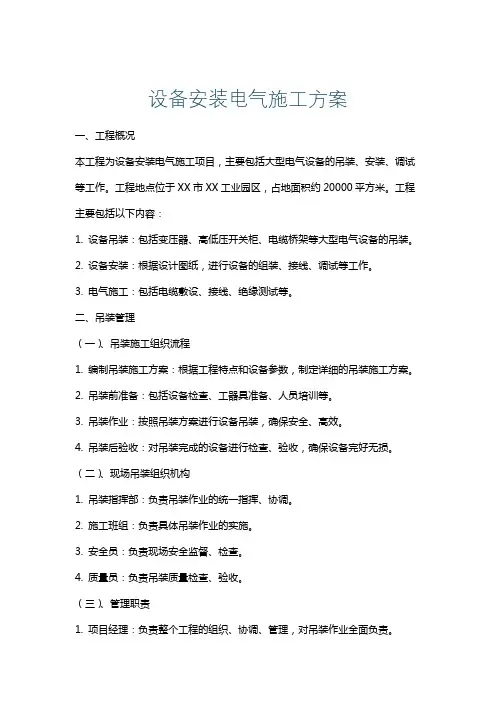

设备安装电气施工方案
设备安装电气施工方案一、工程概况本工程为设备安装电气施工项目，主要包括大型电气设备的吊装、安装、调试等工作。
工程地点位于XX市XX工业园区，占地面积约20000平方米。
工程主要包括以下内容：1. 设备吊装：包括变压器、高低压开关柜、电缆桥架等大型电气设备的吊装。
2. 设备安装：根据设计图纸，进行设备的组装、接线、调试等工作。
3. 电气施工：包括电缆敷设、接线、绝缘测试等。
二、吊装管理（一）、吊装施工组织流程1. 编制吊装施工方案：根据工程特点和设备参数，制定详细的吊装施工方案。
2. 吊装前准备：包括设备检查、工器具准备、人员培训等。
3. 吊装作业：按照吊装方案进行设备吊装，确保安全、高效。
4. 吊装后验收：对吊装完成的设备进行检查、验收，确保设备完好无损。
（二）、现场吊装组织机构1. 吊装指挥部：负责吊装作业的统一指挥、协调。
2. 施工班组：负责具体吊装作业的实施。
3. 安全员：负责现场安全监督、检查。
4. 质量员：负责吊装质量检查、验收。
（三）、管理职责1. 项目经理：负责整个工程的组织、协调、管理，对吊装作业全面负责。
2. 吊装指挥部：负责制定吊装方案，组织吊装作业，处理突发情况。
3. 施工班组：严格按照吊装方案进行作业，确保吊装安全、高效。
4. 安全员：负责现场安全监督，发现问题及时制止、整改。
5. 质量员：负责吊装质量的检查、验收，确保设备安装质量。
三、工器具的选用1. 吊装设备：根据设备重量和尺寸，选用合适的吊车、叉车、吊索具等。
- 主吊车：选择具有足够起重能力和工作幅度的汽车吊。
- 辅助吊车：根据需要选择随车吊、叉车等辅助吊装设备。
- 吊索具：包括钢丝绳、吊带、卸扣、滑轮组等，需符合国家标准，保证吊装安全。
2. 安装工具：包括扳手、螺丝刀、电钻、万用表等，应确保工具的完好性和适用性。
3. 测量工具：卷尺、水平尺、经纬仪等，用于测量设备安装位置和精度。
4. 安全防护用品：安全帽、安全带、防尘口罩、防护眼镜等，保障施工人员安全。
电气安装工程施工方案施工方案
电气安装工程施工方案施工方案一、施工方案概述电气安装工程是指根据设计要求，在建筑物内设置电气设备、布置电缆线路和安装配电设备等一系列施工工作，以完成电力供电系统的建设和相关设备的安装。
本施工方案旨在确保电气安装工程施工的质量和安全，保证施工过程顺利进行。
二、施工准备1.施工人员的组织安排：根据工程规模确定所需施工人员的数量和资质，组织施工队伍，并安排具有相应资质和经验的专业人员负责施工指导和监督。
2.施工材料的准备：根据设计要求和施工图纸，预先准备所需的电缆、线管、电气设备等施工材料，并进行质量检查和验收。
3.施工设备的准备：准备好所需的施工设备，包括搬运工具、焊接设备、测试仪器等，并对其进行检查和维护，确保设备正常可用。
4.工作场地的准备：对施工现场进行布置，清理危险物品和垃圾，确保施工环境整洁和安全。
三、施工过程1.线管敷设：根据设计要求和施工图纸，在建筑物内进行线管的敷设工作。
按照线管规格和供电要求，进行线管的切割、弯曲和连接，并采取相应的固定和保护措施。
2.电缆敷设：根据设计要求和施工图纸，进行电缆线路的敷设工作。
先进行电缆的铺设和定位，然后进行电缆的连接和绝缘处理，最后进行电缆的固定和保护。
3.配电设备的安装：根据设计要求和施工图纸，进行配电设备的安装工作。
包括电力计量设备、开关控制设备、断路器等设备的安装，以及设备的固定和接线等工作。
4.电气设备的安装：根据设计要求和施工图纸，进行各类电气设备的安装工作。
如照明设备、插座设备、空调设备等的安装和接线工作，并进行相关测试和验收。
5.系统调试和试运行：在电气安装工程完成后，对整个供电系统进行系统调试和试运行。
包括电气设备的开关操作、回路的检查和调整等，以确保系统正常运行和满足设计要求。
四、施工安全措施1.安全培训和交底：对施工人员进行相关安全培训和工作交底，特别是电气设备的操作安全和防触电措施的注意事项。
2.施工现场的划定和标志：划定施工现场范围，并设置相应的安全警示标志，确保施工现场的安全隔离和警示。
电气安装施工方案
电气安装施工方案《篇一》电气安装施工方案一、工程概况1.1 项目名称：____电气安装工程1.2 项目地点：____1.3 工程规模：____1.4 工程性质：____1.5 施工单位：____二、施工依据2.1 设计文件：____2.2 施工图纸：____2.3 施工规范：____2.4 施工工艺：____三、施工准备3.1 人员组织：____3.2 施工材料：____3.3 施工设备：____3.4 施工工具：____3.5 施工安全：____四、施工流程4.1 施工准备：____4.2 施工放线：____4.3 管路敷设：____4.4 设备安装：____4.5 系统调试：____4.6 验收交付：____五、施工质量控制5.1 质量标准：____5.2 质量检查：____5.3 质量处理：____5.4 质量记录：____六、施工安全及环保措施6.1 安全措施：____6.2 环保措施：____6.3 应急预案：____七、施工进度计划7.1 施工进度：____7.2 节点工期：____7.3 施工计划：____八、施工费用预算8.1 人工费用：____8.2 材料费用：____8.3 设备费用：____8.4 其他费用：____九、施工协调与配合9.1 协调事项：____9.2 配合事项：____9.3 沟通机制：____十、施工总结10.1 施工成果：____10.2 存在的问题：____10.3 改进措施：____10.4 施工经验：____《篇二》电气安装施工方案一、工程概况本方案针对____电气安装工程，位于____，工程规模为____，性质为____。
我单位将严格按照设计文件、施工图纸和规范进行施工，确保工程质量、安全、进度等方面的要求。
二、施工依据1.设计文件：根据电气设计图纸，明确电气设备安装位置、管路走向、系统布局等关键信息。
2.施工图纸：依据施工图纸，进行电气设备安装、管路敷设等施工操作。
电气设备安装施工方案
电气设备安装施工方案一、前期准备工作：1.调查勘测：对现场进行详细的勘查和调查，了解现场的环境、结构和需求，并制定合理的方案。
2.确定设备：根据用户需求和现场条件，确定适宜的电气设备，并进行采购和提前准备。
二、施工流程：1.工程准备：确定施工队伍和施工班组，并安排工程负责人进行统筹管理。
准备好所需的人力、物力和材料。
2.施工准备：进行电气设备的安装位置标注，对现场进行清理和整理，保持施工环境整洁有序。
3.排线敷设：根据设计图纸，在设备安装位置预留好电气设备的排线通道。
根据设计要求敷设电缆、布线、开孔等，并进行必要的隐蔽工作。
4.设备安装：按照设备的安装要求和施工图纸，进行电气设备的安装，包括固定、连接和调试等工作。
5.设备接线：根据电气设备的接线图和电气原理图，对设备进行接线。
确保接线正确、牢固，并进行必要的绝缘处理。
6.设备调试：对已经安装好的设备进行电气性能测试和功能调试。
保证设备的正常工作和安全运行。
7.验收交接：完成设备的安装和调试后，进行验收检查。
确保设备的性能符合要求，并进行最终的交接工作。
三、施工注意事项：1.安全：施工过程中，要确保人员的安全，严格遵守施工现场安全规范，如佩戴必要的个人防护装备，设置安全警示标志等。
2.工艺标准：按照相关的电气设备安装标准和规范进行施工，确保施工质量和安全性。
3.环境保护：施工过程中，要注意保护环境，妥善处理施工废料和污水，避免污染。
四、施工质量控制：1.质量验收：对施工过程进行随时的检验和验收，确保施工质量符合要求。
2.工艺控制：严格按照工艺要求进行施工，确保每个环节的质量符合标准。
3.质量记录：及时记录施工中的关键环节和问题，保留好相应的施工记录和相关文件。
五、施工后维护：1.运维手册：编制详细的设备运维手册，包括设备的安装、维护、保养和故障处理等内容，方便用户进行日常管理和维护。
2.定期检查：按照设备的使用情况和要求，定期对电气设备进行检查和维护，确保设备的正常运行和安全性。
电气工程施工方案及技术措施(3篇)
第1篇一、工程概况本工程为XX项目电气安装工程，主要包括低压配电系统、照明系统、防雷接地系统、电缆桥架系统等。
施工地点位于XX市XX区XX街道，工程总建筑面积约XX万平方米。
施工周期为XX个月。
二、施工方案1. 施工准备（1）组织施工队伍：成立电气安装工程项目部，明确各岗位人员职责，进行技术交底和安全教育。
（2）材料设备：根据施工图纸和施工方案，采购所需的电气设备、电缆、桥架、灯具等材料，并确保质量符合国家标准。
（3）施工图纸：对施工图纸进行仔细审查，确保图纸完整、准确，并对施工人员进行图纸交底。
2. 施工工艺流程（1）电缆桥架施工：根据设计要求，确定桥架规格、型号和敷设方式，进行桥架的加工、安装和固定。
（2）电缆敷设：按照电缆敷设规范，进行电缆的敷设、连接和保护。
（3）配电箱安装：根据设计要求，安装配电箱，并连接电缆。
（4）照明系统施工：安装灯具、开关、插座等设备，并进行线路连接。
（5）防雷接地系统施工：根据设计要求，进行接地体、接地线、避雷针等设备的安装。
（6）调试与验收：完成所有电气设备安装后，进行系统调试，确保设备运行正常，并组织验收。
三、技术措施1. 电缆桥架施工（1）选用符合国家标准的电缆桥架，确保桥架的强度和刚度。
（2）桥架安装前，检查桥架的尺寸、间距和固定方式，确保安装牢固。
（3）电缆敷设前，检查电缆的规格、型号和长度，确保电缆质量符合要求。
2. 电缆敷设（1）电缆敷设前，检查电缆桥架、支架等固定设备，确保其安装牢固。
（2）电缆敷设过程中，注意电缆的弯曲半径，避免电缆损伤。
（3）电缆连接时，确保连接牢固、接触良好，并做好绝缘处理。
3. 配电箱安装（1）配电箱安装前，检查箱体尺寸、门锁等配件是否齐全。
（2）配电箱安装后，检查箱内设备安装牢固，线路连接正确。
4. 照明系统施工（1）根据设计要求，选择合适的灯具和开关。
（2）灯具安装时，确保灯具固定牢固，线路连接正确。
（3）插座安装时，确保插座位置合理，线路连接正确。
电气设备安装工程施工方案
电气设备安装工程施工方案一、前言电气设备的安装工程在建筑施工中扮演着重要角色，它直接关系到建筑物的电力系统运行和安全。
本文将对电气设备安装工程的施工方案进行详细介绍，包括施工准备、设备安装、验收等环节，以确保工程顺利进行。
二、施工准备1. 方案制定在进行电气设备安装前，首先要制定详细的施工方案。
方案应包括设备种类、数量、布置图、安装过程中的注意事项等内容，以确保施工过程有条不紊。
2. 人员培训施工人员需要经过相关培训，了解设备的安装要求和注意事项，提高工作效率和安全性。
3. 物料准备准备好所需的电缆、接线盒、电源插座等设备和材料，确保施工过程中不会因物料不足而耽误工期。
三、设备安装1. 布线根据布置图，对电缆进行铺设和连接，注意保持电缆整齐、有序，以确保设备的正常供电。
2. 设备安装根据设备安装图纸，对各种电器设备进行正确安装，包括插座、开关、灯具等，注意安装位置和固定方式。
3. 接线根据电气图纸，对设备进行正确的接线，确保电路连接正确、牢固，避免出现短路等安全隐患。
四、验收1. 安全检查在设备安装完成后，需要进行安全检查，检查各设备是否牢固、接线是否正确，确保设备不会因安装不当而造成安全事故。
2. 功能测试对安装完成的设备进行功能测试，确保设备可以正常工作，包括插座是否通电、开关是否灵活等。
3. 整体验收最终进行整体验收，确认设备安装符合设计要求，工程达到预期效果，方可结束施工。
五、总结电气设备安装工程是建筑施工中不可或缺的重要环节，要做好施工准备、设备安装和验收工作，确保工程质量和安全。
通过本文对电气设备安装工程的施工方案的介绍，相信读者能更好地了解电气设备安装的流程和要点，为日后的工程实践提供帮助。
电气设备安装施工方案
电气设备安装施工方案电气设备安装施工方案一、项目概述本项目为某工业企业电气设备的安装施工工程，包括电缆敷设、线路连接、设备安装等工作。
二、施工方案1. 施工前准备工作（1）详细了解项目要求，编制施工计划；（2）委派专业人员进行现场测量和勘察工作；（3）购买所需的施工材料和设备，并对其进行验收。
2. 施工流程（1）电缆敷设采用人工开挖沟槽的方法，根据设计图纸进行沟槽布设，并确保沟槽的深度和宽度符合要求。
根据电缆规格和长度的要求进行切割和敷设，并采用合适的电缆固定方式固定电缆。
（2）现场线路连接根据电气设备的布置和线路连接要求，使用合适的连接器进行电缆的终端连接，确保连接的可靠性和稳定性。
根据设计要求进行电缆的测试和调试，查验线路的正常运行。
（3）设备安装根据设计图纸和设备安装要求，确保所安装的设备符合相应标准和规范。
采用适当的设备安装方法和工具进行设备的安装，确保设备的平稳运行和安全使用。
（4）调试和验收对已安装好的电气设备进行测试和调试，确保设备的操作正常、运行稳定。
按照国家相关标准和技术规范进行工程的验收，确保工程符合相关要求。
3. 安全保障措施（1）施工现场设立安全警示标语，设置防护栏杆，确保施工区域的安全。
（2）施工人员必须参加相关安全培训，持证上岗。
（3）施工过程中必须佩戴安全帽、安全鞋等个人防护装备。
（4）严禁在施工现场吸烟、使用明火等违规行为。
（5）定期检查施工设备和工种人员的使用情况，确保施工安全。
三、施工进度计划根据项目的具体情况，制定详细的施工进度计划，合理安排施工时间和工作任务，确保施工进度的顺利进行。
四、质量控制措施（1）严格按照设计要求和相关规范进行施工工作。
（2）施工过程中进行必要的质量检查，及时发现并解决存在的问题。
（3）设备安装和线路连接后，进行必要的测试和调试。
（4）施工完工后进行验收工作，确保工程质量符合要求。
以上为电气设备安装施工方案，请参照实际情况进行具体落实。
电气工程施工方案(3篇)
第1篇一、工程概况本项目位于我国某城市，总建筑面积为100,000平方米，包括住宅、商业、办公等多种功能。
电气工程施工主要包括室外电气工程、建筑电气工程、设备安装工程等。
为确保工程质量和进度，特制定本电气工程施工方案。
二、施工准备1. 组织准备（1）成立电气工程施工项目部，明确项目经理、技术负责人、施工负责人等岗位人员。
（2）组织施工人员参加技术交底，确保施工人员熟悉工程图纸、施工规范、操作规程等。
（3）进行施工人员安全教育和培训，提高安全意识。
2. 材料准备（1）按照工程量清单，采购电气设备、材料，确保质量符合国家标准。
（2）对采购的电气设备、材料进行检验，合格后方可使用。
3. 施工设备准备（1）准备电气施工所需的设备，如电线电缆、桥架、开关箱、插座、灯具等。
（2）确保施工设备完好，并进行调试。
4. 施工现场准备（1）平整施工现场，确保施工道路畅通。
（2）搭建临时设施，如办公室、宿舍、食堂等。
（3）设置安全警示标志，确保施工安全。
三、施工工艺及流程1. 室外电气工程（1）土建工程完成后，进行室外电气工程的基础施工。
（2）根据设计图纸，敷设电缆、桥架等。
（3）安装变压器、配电箱等设备。
（4）调试设备，确保运行正常。
2. 建筑电气工程（1）根据设计图纸，进行电气线路的敷设。
（2）安装照明灯具、插座、开关等。
（3）安装消防报警系统、安防监控系统等。
（4）调试设备，确保运行正常。
3. 设备安装工程（1）根据设计图纸，进行电气设备的安装。
（2）安装风机、水泵、电梯等设备。
（3）调试设备，确保运行正常。
四、施工质量控制1. 材料质量（1）采购符合国家标准的电气设备、材料。
（2）对采购的电气设备、材料进行检验，合格后方可使用。
2. 施工质量（1）严格按照施工规范、操作规程进行施工。
（2）加强施工过程中的质量控制，确保施工质量。
（3）对施工过程中出现的问题及时整改。
3. 调试质量（1）调试设备时，严格按照设备说明书进行。
电气设备及安装工程施工方案
电气设备及安装工程施工方案1. 项目概述本施工方案旨在对电气设备及其安装工程进行全面规划和实施，确保施工过程安全、顺利、高效。
2. 施工准备工作2.1 建立专门的施工团队，包括经验丰富的电气工程师和合格的电工。
2.2 制定详细的施工计划，确保施工进度和质量的控制。
2.3 租用或购买所需的施工设备和工具，并确保其正常运转和安全性。
2.4 对施工区域进行必要的清理，并确保施工现场安全。
3. 安全管理3.1 建立施工现场交通指引和安全警示标志，确保良好的施工环境和交通秩序。
3.2 为所有施工人员提供必要的个人防护装备，并进行相关的安全培训。
3.3 定期检查施工设备的运行状况，确保其正常、安全使用。
3.4 建立事故应急响应机制，并进行演练，确保在发生事故时能够及时、有效地处理。
4. 施工流程4.1 确定电气设备的选择和布置方案，满足施工要求和使用功能。
4.2 进行电气布线、设备安装和接线工作，并确保各项工作符合相关规范和标准。
4.3 进行电气设备的试运行和检验，确保其正常运转和性能符合要求。
4.4 完成所有施工工作后，对电气设备及其安装进行全面检查和测试，确保施工质量。
5. 施工质量控制5.1 严格按照施工计划进行施工，确保施工进度的控制和按时完成。
5.2 完成各项工作后，进行质量检查和验收，确保施工质量。
5.3 针对施工中出现的问题和难题，及时采取措施进行解决，确保施工质量和效果。
5.4 配合相关部门进行施工质量监督和验收工作，确保施工质量符合要求。
6. 环境保护6.1 在施工过程中，严格遵循环境保护相关法规和标准。
6.2 做好噪音和粉尘控制工作，确保施工对周边环境的影响最小化。
6.3 对施工区域的废弃物进行正确处理和清理，确保环境卫生。
7. 文档记录7.1 在施工过程中，及时记录施工进度、质量、安全等重要信息。
7.2 对施工中出现的问题、经验和教训进行总结和归档。
7.3 施工结束后，整理并保管好施工文档、图纸和技术资料。
电气设备安装施工方案范本
一、编制依据1. 施工总承包合同、招标文件、招标补充文件、招标答疑文件。
2. 电气安装工程总分包配合施工协议书。
3. 电气安装工程有效的施工图纸及设计交底会审纪要。
4. 土建总包施工进度总计划及施工现场条件。
5. 工程所涉及的主要国家或行业规范、标准、规程、法规、图集，地方标准、法规。
二、工程概况1. 电气系统概况：本工程包含5台干式变压器、11面高压配电、23台低压开关柜及其配套的母线和母线桥。
2. 对本工程的理解：本工程为电气设备安装工程，主要包括变配电系统、照明系统、动力系统等。
三、施工部署1. 工程目标：确保工程质量、安全、进度，降低成本，实现优质、高效、文明施工。
2. 项目经理部组织机构：项目经理、技术负责人、施工员、质检员、安全员等。
3. 施工阶段的划分及相应工作安排：（1）准备阶段：施工图纸会审、技术交底、人员组织、材料设备采购、施工场地布置等。
（2）施工阶段：变压器安装、高压配电安装、低压开关柜安装、母线和母线桥安装、电气线路敷设、设备调试等。
（3）验收阶段：自检、互检、专检，确保工程质量达到验收标准。
四、施工进度计划1. 工期目标：根据工程实际情况，确保按期完成施工任务。
2. 施工进度计划：（1）准备阶段：1个月。
（2）施工阶段：4个月。
（3）验收阶段：1个月。
五、主要施工方法1. 施工工艺流程：施工图纸会审→技术交底→人员组织→材料设备采购→施工场地布置→变压器安装→高压配电安装→低压开关柜安装→母线和母线桥安装→电气线路敷设→设备调试→验收。
2. 操作工艺：（1）变压器安装：按照变压器安装图集进行安装，确保变压器就位、固定牢固。
（2）高压配电安装：按照高压配电设备安装规范进行安装，确保设备就位、接线正确。
（3）低压开关柜安装：按照低压开关柜安装规范进行安装，确保设备就位、接线正确。
（4）母线和母线桥安装：按照母线和母线桥安装规范进行安装，确保设备就位、连接牢固。
（5）电气线路敷设：按照电气线路敷设规范进行敷设，确保线路平直、整齐。
电气设备安装施工方案
电气设备安装施工方案一、前言电气设备安装是建筑工程中的重要施工环节，合理的安装方案能够确保电气设备的正常运行，保障工程的安全与可靠性。
本文将围绕电气设备安装的一般性施工方案进行详细介绍。
二、施工前的准备工作在进行电气设备安装施工之前，需要进行充分的准备工作，包括但不限于： - 审查相关设计文件，确定安装位置、布置方式等； - 准备好所需的工具设备、安全防护用具等； - 检查施工现场，确保施工环境符合要求。
三、电气设备安装施工流程1. 布线设计根据设计图纸，进行电气设备的布线设计，确定电缆、线槽等的走向、布置方式，合理布局，避免交叉、扭曲等情况。
2. 设备安装按照设计要求，安装各类电气设备，包括电动机、配电柜、照明设备等，注意设备的固定、接地等问题，确保安装牢固可靠。
3. 连接调试进行电气设备的连线连接，进行初步的调试，检查设备的各项功能是否正常，确保电气系统的稳定运行。
4. 安全检查在完工之前，进行电气设备的安全检查，确认设备的接地、漏电保护等安全措施是否到位，以保障工程的安全性。
四、施工注意事项•施工人员需具备相关证书，熟悉操作规程，遵守安全操作规范；•施工现场应保持整洁有序，避免杂物堆放等安全隐患；•施工过程中如遇特殊情况，需随时报告负责人，及时处理。
五、施工结束后的工作施工结束后，需进行验收工作，将施工现场整理清理，清点工具设备并妥善保管，填写相关施工记录和安装验收报告，以便后续使用和维护。
六、总结电气设备安装施工方案是确保电气系统正常运行的重要保障措施，合理的施工方案能够提高工程质量，减少事故风险。
建议施工人员严格按照规范操作，确保施工过程的安全、高效进行，为工程的顺利完工提供有力保障。
以上是关于电气设备安装施工方案的一般性介绍，如有更多具体要求，请根据具体情况进行调整完善。
电厂电气安装施工方案
一、工程概况本工程为某电厂电气安装工程，主要包括电气设备安装、电气线路敷设、防雷接地系统安装等。
施工范围包括电厂主厂房、辅助设施、升压站等区域。
施工工期为6个月。
二、施工准备1. 组织准备成立电气安装工程项目部，明确项目组织架构，配备项目经理、技术负责人、施工员、质量员、安全员等岗位人员。
2. 技术准备（1）熟悉设计图纸，掌握工程规模、技术要求、设备参数等。
（2）组织施工人员进行技术交底，明确施工工艺、质量标准、安全注意事项等。
（3）编制施工方案，确保施工过程规范化、标准化。
3. 材料准备（1）根据设计图纸和设备清单，提前采购电气设备、电缆、线材、管材、接地材料等。
（2）对材料进行验收，确保材料质量符合国家相关标准。
4. 施工机具准备（1）准备电缆敷设、线路连接、设备安装等所需机具。
（2）对机具进行检验，确保其性能良好。
三、施工流程1. 电气设备安装（1）按照设计要求，对设备基础进行检查，确保符合要求。
（2）安装设备，并进行调试，确保设备运行正常。
（3）对设备进行防腐、保温处理。
2. 电气线路敷设（1）根据设计图纸，进行线路敷设路径规划。
（2）按照规范要求，进行电缆敷设、线缆连接、线槽敷设等工作。
（3）对线路进行绝缘测试、接地电阻测试，确保线路安全可靠。
3. 防雷接地系统安装（1）按照设计要求，进行接地网、接地体等施工。
（2）对防雷接地系统进行测试，确保其符合设计要求。
四、质量控制1. 严格执行国家相关标准和规范，确保工程质量。
2. 对施工过程进行全程监控，发现问题及时整改。
3. 对设备、材料、施工工艺进行严格检查，确保其符合要求。
4. 加强质量验收，确保工程质量达到预期目标。
五、安全措施1. 施工人员必须遵守安全操作规程，确保施工安全。
2. 施工现场设置安全警示标志，提醒施工人员注意安全。
3. 定期对施工人员进行安全教育培训，提高安全意识。
4. 加强施工现场管理，防止安全事故发生。
六、进度控制1. 制定详细的施工进度计划，明确各阶段施工任务和时间节点。
电气设备工程施工方案
一、工程概况本项目为XX公司电气设备安装工程，主要包括电力线路、配电设备、照明设备、防雷接地等施工内容。
工程地点位于XX市XX区，施工工期为60天。
二、施工准备1. 组织机构成立电气设备安装工程小组，负责整个工程的施工管理和协调工作。
2. 人员配备根据工程需求，配备施工人员、技术管理人员、质量管理人员等。
3. 材料设备根据工程量清单，提前采购各类电气设备、材料，确保施工过程中所需材料齐全。
4. 施工图纸及规范收集并熟悉施工图纸，了解设计要求；掌握国家及行业相关规范、标准。
三、施工工艺1. 电力线路施工（1）按照设计要求，进行线路路径的测量、放样；（2）根据线路路径，选择合适的电缆类型和规格；（3）挖掘电缆沟，敷设电缆，并进行电缆保护；（4）对电缆进行绝缘测试、接地处理；（5）安装电缆桥架、支架等辅助设施。
2. 配电设备施工（1）根据设计要求，选择合适的配电设备；（2）安装配电柜、配电箱等设备；（3）进行配电设备的调试、试运行；（4）对配电设备进行绝缘测试、接地处理。
3. 照明设备施工（1）根据设计要求，选择合适的照明设备；（2）安装照明灯具、开关、插座等设备；（3）进行照明设备的调试、试运行；（4）对照明设备进行绝缘测试、接地处理。
4. 防雷接地施工（1）按照设计要求，进行接地电阻测试；（2）安装接地装置；（3）对防雷接地系统进行调试、试运行；（4）对防雷接地系统进行绝缘测试、接地处理。
四、施工进度计划1. 施工准备阶段（5天）：完成组织机构、人员配备、材料设备、施工图纸及规范等工作。
2. 电力线路施工阶段（15天）：完成电力线路的测量、放样、敷设、绝缘测试、接地处理等工作。
3. 配电设备施工阶段（15天）：完成配电设备的安装、调试、试运行、绝缘测试、接地处理等工作。
4. 照明设备施工阶段（10天）：完成照明设备的安装、调试、试运行、绝缘测试、接地处理等工作。
5. 防雷接地施工阶段（5天）：完成防雷接地系统的安装、调试、试运行、绝缘测试、接地处理等工作。
电气设备工程安装施工方案
电气设备工程安装施工方案一、设备准备1.根据设计方案和工艺要求，核对所需设备的型号、规格和数量。
2.检查设备的外观和包装完好，是否有损坏或缺失。
3.将设备分类和编号，编制设备明细表和设备布置图。
4.准备所需安装工具和设备，如电钻、梯子、螺丝刀等。
5.检查电气设备车间的工作环境和设备，确保符合安装要求。
二、安装布置1.根据设备布置图，确定设备的位置和布置方式。
2.按照规范要求和施工图纸，安装设备支架和固定设备。
3.按照设备布置图的要求，确定设备的水平和垂直度，并通过检查和测量进行调整。
4.安装和固定设备的管道、管线和电缆线槽，确保其位置和布置符合要求。
三、电气接线1.根据电气设备的接线图和设备布置图，确定设备的电源接入位置。
2.根据电气设备的型号和规格，选择合适的电缆和接线端子。
3.按照电气设备的接线图，接线端子的编号和颜色，将电缆接入设备的电源输入端。
4.确保电缆接头的质量和连接牢固，采取隔离措施避免短路和漏电现象。
5.根据电气设备的控制电路，按照接线图的要求，连接控制器、继电器和各种传感器。
四、设备调试1.按照设备的调试操作手册，逐步进行设备的调试步骤。
2.首先进行设备的安全检查和预热，确保设备的运行安全。
3.按照设备的调试顺序，进行设备的起动和运行测试。
4.对设备的工作参数进行监测和调整，确保设备运行稳定和符合要求。
5.进行设备的性能测试和负荷测试，根据测试结果进行必要的调整和改进。
五、工序控制1.对整个安装施工过程进行工序计划和控制，确保施工的连续性和协调性。
2.对各个工序进行质量检查和监督，确保施工质量符合规范要求。
3.配合工程管理部门进行安全管理和环境保护工作，确保施工现场的安全和环境的卫生。
以上是电气设备工程安装施工方案的一般步骤和方法，具体安装施工方案需要根据不同的工程情况和设备要求进行调整和完善。
在实施安装施工方案的过程中，要严格按照相关的规范要求和技术标准进行操作，保证工程质量和安全。
电气设备安装工程施工方法
电气设备安装工程施工方法前言电气设备安装是电气工程的重要部分。
正确的施工方法和流程对于保证设备的安全运行和延长使用寿命至关重要。
本文将介绍电气设备安装工程的施工方法。
施工前准备工作施工前需要做好以下几项准备工作：- 制定详细的施工方案和工艺流程，明确安装顺序、安装方法和工作内容等。
- 准备好所需材料和工具等，确保材料质量符合要求。
- 对施工现场进行清理和整理，确保施工环境干净整洁，达到施工要求。
- 制定相关的安全规定和操作规程，确保施工过程中的安全。
施工流程电气设备安装施工流程如下：- 设备安装位置确定。
将设备进行分配，安排在相应位置进行安装。
- 安装支架和固定件。
根据设备的尺寸和重量制作好对应的支架和固定件，将设备稳固地固定在安装位置上。
- 安装导线和电缆。
连接设备所需要的输电线路和控制线路等。
- 安装设备及拆线盘。
将设备的各项部件进行安装组合，根据现场实际情况对设备进行调整和校准。
- 连接电动机。
根据连接图进行接线，留意保护线的连接。
- 进行联调。
检测设备是否符合技术要求，在安装完毕后进行全面的联调和试运行等。
- 安装保护措施。
安装完毕后还需对设备进行必要的保护措施。
施工注意事项- 施工人员必须严格按照工艺要求和程序进行施工，不得擅自更改。
- 在施工现场，必须设置明显的安全标志和警示标志等。
- 在进行电气设备安装前，必须认真检查材料的质量和数量是否符合要求。
- 安装设备时，必须保持设备清洁，防止灰尘和杂物堵塞设备。
总结电气设备安装是电气工程中至关重要的环节，需要严格保证施工质量和施工安全。
通过制定详细的施工方案和流程以及严格遵守施工注意事项等，可以确保电气设备安装施工的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气设备安装施工方案一、承包方职责我方负责高低压开关柜、主变、站变等一次设备的现场卸货、转运、保管、检查、验收、安装、调整、试验、启动、试运行及竣工验收、直至移交业主前的维护管理等全部工作；全部二次各系统盘柜及设备的卸货、转运、保管、安装、调试、启动、试运行并参加设备的检查和验收，直至移交业主前的维护管理等全部工作；动力电缆、控制及信号电缆、通信电缆、光缆、电线的采购、敷设和安装；电缆桥架、支架及电气管道用固定件的采购、制作、安装，所有电气设备、电气管道及其他埋设件采购、制作、安装；照明、动力配电箱、管线及灯具的采购、转运、保管、检查、验收、安装、调试、启动、试运行及工程竣工验收；防雷接地系统材料及全部固定件的采购、安装，接地装置工频特性参数的测量等。
二、设备的装卸、保管及验收（1）设备的装卸对要求高、易损物品的搬运，事先编制搬运作业指导书，由技术部门对作业人员进行技术交底，使他们掌握正确的搬运方法。
按已确定的搬运方法谨慎搬运，以免损伤物资、设备或发生安全事故，产品标识在搬运过程中予以保护，防止丢失或擦掉。
开关柜由室外及进入室内用吊车转运，室内短距离用液压托盘搬运车搬运到位。
从而保证搬运时开关柜不会有强烈的碰击、振动，并保证设备倾斜角度不会过大，而且不会破坏地坪面。
物资材料的入库验收、保管和发放有专人负责，库存物资有标识，不同状态产品分开存放，做到贮存记录准确、完整，帐、卡、物相符。
对贮存产品进行监控，采取必要的控制手段。
如定期检验、对在库产品实行先入先出原则，定期倒库等。
库房达到通风、防潮、清洁、采光状况好等条件，防止产品在使用或交付前受到损坏或变质。
产品出库时输出库验证、只有经验证合格的物资才能放行使用。
对已损坏的物品按相关规定要求及时处理，防止误用。
（2）电气设备的保管检查后根据各设备要求妥善防护，达到防潮、防尘、防盗、防碰撞等要求，确保设备自身质量及性能。
大型电气设备开箱验收后直接进入安装位置的建筑物内；小型电气设备如控制箱、灯具等存放在适合的仓库内；电缆、电缆管等进场后可分类堆放在室外场地上，并用油布遮盖，所有设备、材料进场后的存放均整齐，设有明显的标志牌。
（3）电气设备的验收电气设备进场后会同业主、监理工程师进行开箱清点、检查、验收。
检查其包装及密封是否良好，规格型号是否符合设计要求，附件、备件、产品技术文件、合格证等是否齐全。
对设备的外观进行检查，有无损伤，表面油漆及保护层是否完好，并做好验收记录。
三、电气设备的安装1、电气管道、接地及预埋件的安装电气管道、接地及预埋件主要工作有：接地网、避雷带、行车滑触线预埋件、电缆支架、电缆桥架、屏、柜、站变、动力箱等设备基础型钢及预埋件，所有电气预埋管，接地敷设。
（1）安装人员进入现场首先进行预埋工作。
随着土建施工的进展按施工图要求，对电缆、照明电缆的穿线管、各种设备基础铁件、接地线等进行埋设。
埋设位置符合图纸及安装要求，固定牢固，使用的材料得到监理的认可，安装质量符合规范，并按隐蔽工程验收合格后才能隐蔽，记录签证齐全。
（2）电缆支架、电缆桥架安装电缆支架安装证其平直、安装牢固、横平竖直，各相同支架同层横档在同一水平面上，其误差不大于±5mm。
安装电缆支架、电缆桥架时，采用墙内金属、电力线探测器探知墙内埋藏的钢筋、电力线的具体位置，用电锤在混凝土墙上打孔，从而避免打断钢筋、电线管、损坏钻头，大大提高工效。
根据施工图，按照 86SD169《电缆桥架安装》标准安装泵站内所有电缆桥架：电缆桥架在每个支架上的固定牢固，连接板的螺栓坚固，螺母位于电缆梯架的外侧；当直线段钢制电缆桥架超过 30米，设有伸缩缝，其连接采用伸缩连接板，电缆桥架跨越建筑物伸缩缝处设置伸缩缝；电缆桥架转弯处的转弯半径，不小于该桥架上的电缆最小允许弯曲半径的最大者；电缆桥架全长均有良好的接地。
电缆桥架内无锋利的边缘和毛刺，以免损坏电缆，进入电缆桥架的电管与桥架连接牢固，管口要加护套。
（3）设备基础型钢及预埋件开关柜的基础采用槽钢制作的框架，其制作安装的平直度等符合规范《GB5017-92》要求。
顶面误差不大于 1／1000，全长偏差不超过正负 5mm。
每组基础必须有两点与接地网相连。
（4）接地网、防雷带安装按照图纸设计要求在土建施工时同步进行预埋，保证建筑物各柱子内的预埋扁钢和基础钢筋网内预埋的扁钢的埋设正确，连接可靠。
接地干线在不同的两点及以上的点与接地网相连接，自然接地体在不同的两点及以上的点与接地干线或接地网相连接。
将接地体打入地中时，加保护帽，打入后露出沟底 100～150毫米，接地体最高点的埋入深度距地面不小于 0.7米。
接地体敷设完后的土沟，其回填土内不夹有石块和建筑垃圾等，外取的土壤无较强的腐蚀性，在回填土时，分层夯实。
接地体(线)的连接采用搭接焊，焊接时要牢固无虚焊，搭接长度为扁钢宽度的2倍，圆钢直径的 6倍，而且至少要有三个棱边焊接。
接至电气设备上的接地线，用镀锌螺栓连接，有色金属接地线不能采用焊接时，可用螺栓连接。
螺栓连接处的接触面按现行国家标准GBJl49¡ª 90《电气装置安装工程母线装置施工及验收规范》的规定处理。
有震动的地方，加防松螺帽或弹簧垫圈。
明敷接地线的安装符合下列要求：便于检查；敷设位置不妨碍设备的拆卸与检修；支持件间的距离，在水平直线部分为 0.5～1.5米，垂直部分为1.5～3 米，转弯部分为 0.3～0.5米；接地线按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设，在直线段上，无高低起伏及弯曲等情况；接地线沿建筑物墙壁水平敷设时，离地面距离为250～300 毫米，接地线与建筑物墙壁间的间隙为 10~15毫米：在接地线跨越建筑物伸缩缝、沉降缝处时，设置补偿器，补偿器可用接地线本身弯成弧状代替。
明敷接地线表面涂以用 15～100毫米宽度相等的绿色和黄色相间的条纹，在导体的全部长度上或只在每个区间或每个可接触到的部位上作出标志，当使用胶带时，使用双色胶带。
在接地线引向建筑物的入口处和在检修用临时接地点处，均刷红色底漆并标以黑色记号。
接地装置的施工符合《电气装置安装工程接地装置施工及验收规范》OB50169¡ª 92的规定，接地电阻符合设计要求。
2、主变安装调试（1）安装前准备工作变压器进场前，对进场道路要进行检查，特别是施工区域的临时通道，平整、坚实、坡度较小。
变压器室外有足够吊装、卸车的场地。
变压器室土建工程施工、清理完毕，结构及基础砼强度达到要求，预留孔、预埋件符合设计要求。
变压器的型钢基础安装固定结束，其位置尺寸符合图纸要求，平直度符合规范要求。
（2）安装调试变压器身进入安装位置采用 50T吊车，将其吊到轨道上，使方向正确，停稳后用卷扬机或手拉葫芦缓慢地拖入变压器安装位置。
吊装时钢绳捆绑平衡，吊点、夹角正确。
起吊及拖动水平、平稳，不倾斜及强烈震动、撞击。
器身到位后进行就位调整。
位置符合设计要求，水平度符合产品要求，并与基础型钢用螺栓固定牢固。
基础及变压器外壳与接地网可靠连接。
接着再安装其它附件，如外壳等。
电气测试合格后可进行安装高压侧的电缆。
电缆中心线与套管中心线对齐，连接后变压器套管接线柱不能承受母线及其它外力的作用。
电缆的绝缘电阻、耐压试验符合规范要求后连接电缆与变压器，接头连接可靠。
3、站变安装调试（1）安装前准备工作变压器进场前，对进场道路要进行检查，特别是施工区域的临时通道，平整、坚实、坡度较小。
变压器室外有足够吊装、卸车的场地。
变压器室土建工程施工、清理完毕，结构及基础砼强度达到要求，预留孔、预埋件符合设计要求。
变压器的型钢基础安装固定结束，其位置尺寸符合图纸要求，平直度符合规范要求。
变压器到达工地后应进行开箱清点，外观检查验收。
该项工作必须有业主、监理工程师在场。
变压器规格符合设计、附件、备件、产品技术文件齐全。
设备外观无损伤，无碰撞痕迹。
开箱验收要做好记录，如有问题及时报业主，以便尽快解决。
（2）安装调试变压器身进入安装位置采用 8T吊车，将其吊到轨道上，使方向正确，停稳后用卷扬机或手拉葫芦缓慢地拖入变压器安装位置。
吊装时钢绳捆绑平衡，吊点、夹角正确。
起吊及拖动水平、平稳，不倾斜及强烈震动、撞击。
其它附件、配件清点后适当保管好，以备安装时使用。
器身到位后进行就位调整。
位置符合设计要求，水平度符合产品要求，并与基础型钢用螺栓固定牢固。
基础及变压器外壳与接地网可靠连接。
接着再安装其它附件，如外壳等。
在变压器安装工作结束后，可进行电气性能测试。
具体的试验项目及要求符合规范《GB50150-9》l 中有关条款。
在试验前有书面的调试大纲，提交监理工程师批准后实施，调试后有调试记录报告提交监理签证。
试验项目中变压器的冲击合闸试验要在其它电气设备安装调试结束后进行。
电气测试合格后可进行安装高压侧的电缆。
电缆中心线与套管中心线对齐，连接后变压器套管接线柱不能承受母线及其它外力的作用。
电缆的绝缘电阻、耐压试验符合规范要求后连接电缆与变压器，接头连接可靠。
4、共箱封闭母线安装原则为先户内后户外，户内为先里后外，即按照母线总装配图安装就位，并进行尺寸调整，最后进行断口处连接。
（1）共箱封闭母线的就位支架必须准确地安装就位，根据共箱封闭母线的总装配图或段装配等确定支撑架或吊架的焊接位置，焊接支撑架及槽钢（角钢）横梁，并调整其标高，确保其标高计算与设计图纸完全一致，其误差不超过¡À5m m，根据共箱封闭母线支撑架安装图焊接支撑架。
待上述工作结束后，按照设计院图纸将共箱封闭母线按次序吊装在槽钢（角钢）支撑架上，然后由变压器侧、开关柜连接处开始进行尺寸方向调整，误差一般由伸缩节来满足配合；共箱封闭母线在安装就位至穿墙处，要将穿墙隔板框架点焊在基础埋件上，以防止共箱封闭母线安装后，穿墙框架未就位，而造成返工或切割框架等工作；如无穿墙隔板，洞口的采用石棉泥封堵。
共箱封闭母线在就位后，在尺寸调整过程中，同时进行母线清扫工作，用酒精、棉布、吸尘器等将母线箱体内表面、绝缘子表面清扫干净后并盖上箱盖进行封闭，以减少共箱封闭母线调试前的工作量。
（2）共箱封闭母线调整与清扫：共箱封闭母线就位后清扫。
共箱封闭母线箱体内壁、绝缘子表面、内部导体均应用干净的棉布擦除灰尘和杂物，绝不可遗留杂物在母线内部，必要时可用吸尘器，使之清洁无尘。
当在共箱封闭母线内部进行清扫时，切勿损坏内部绝缘子等部件，安装工具等决不可以遗留在箱体内。
（3）共箱封闭母线的连接安装安装之前或之后，应检查导体相间和相对地以及带电体对地空气近距，应不小于100mm。
共箱封闭母线之间以及与各设备的连接，按断口连接图连接。
（4）共箱封闭母线的检查共箱封闭母线在安装完毕后，进行清扫、封闭。
