低压互感器的种类及作用
互感器的种类和工作原理知识点汇总

互感器的种类和工作原理知识点汇总互感器的功能是把线路上的高电压变换成低电压,把线路上的大电流变换成小电流,以便于各种测量仪表和继电保护装置使用。
一、种类变换电压的叫电压互感器,变换电流的叫电流互感器。
有了互感器,不但大大简化了仪表和继电器的结构,有利于仪表和继电器产品的标准化,而且能使工作人员远离高压部分,免受高压威胁。
二、互感器工作原理互感器的原理与变压器相似。
图16-1是互感器在电力系统中的接线原理图。
图中,TA和TV分别表示电流互感器和电压互感器;A和V分别表示电流表和电压表;I>和U>分别表示电流继电器和电压继电器;Wh表示电能表(也可接功率表和功率因数表)。
由图可知。
电流互感器是串联在线路上运行的,而电压互感器是并联在线路上运行的。
我国生产的电压互感器二次边额定电压为100V和100/根号3V;我国生产的电流互感器二次边额定电流为5A和1A。
二、电流互感器电流互感器类似一台一次线圈匝数少、二次线圈匝数多的变压器。
电流互感器是按照一、二次电流与一、二次线圈匝数成反比的规律检测一次电流的。
应当指出,电流互感器的一次电流决定于一次负荷的大小,而与二次负荷无关。
(一)电流互感器的技术参数1.电流互感器的技术参数(1)额定电压。
额定电压指电流互感器一次线圈可以接用的线路的额定电压,而不是一次线圈或二次线圈端子之间的电压。
(2)变流比。
变流比指一次线圈额定电流与二次额定电流之比。
因为电流互感器的二次电流是5A,所以变流比决定于一次额定电流。
额定电压10kV电流互感器的一次额定电流有5、10、15、20、30、40、50、75、100、150、200、300、400、600、800、1000、1500A等多个等级。
额定电压500V电流互感器的一次额定电流还要大一些,最大的一次额定电流达25000A。
(3)精度等级。
虽然电流互感器的电磁关系与变压器相同,但其精度比变压器高得多。
电流互感器的精度等级是用电流的相对误差表示的,即(4)容量。
低压电压互感器加熔断器的作用

低压电压互感器加熔断器的作用
低压电压互感器加熔断器在电力系统中起着重要的作用。
下面
我将从多个角度来回答你的问题。
1. 低压电压互感器的作用:
低压电压互感器主要用于测量和监测电力系统中的电压。
它将
高压侧的电压降低到低压侧,以便测量仪表或保护设备能够正常工作。
低压电压互感器通常与仪表、保护设备或自动化系统配合使用,用于监测电网电压的稳定性、电压质量以及供电可靠性等方面。
2. 熔断器的作用:
熔断器是一种电气保护装置,用于保护电力系统中的电气设备
免受过电流的损害。
当电流超过熔断器额定电流时,熔断器内的熔
丝或熔断器管将熔断,切断电路,以防止电流过载引发火灾或设备
损坏。
熔断器通常被广泛应用于低压电力系统中,如住宅、商业和
工业建筑物的电路保护。
3. 低压电压互感器与熔断器的结合作用:
低压电压互感器与熔断器的结合能够实现对电力系统的双重保护。
首先,低压电压互感器通过降低高压侧电压到低压侧,为熔断
器提供准确的电压测量和监测。
这样可以确保熔断器在电流过载或
故障时能够及时切断电路,保护电气设备和系统的安全运行。
其次,低压电压互感器还可以提供电压信号给保护设备或自动化系统,实
现对电力系统的监测和控制。
总结起来,低压电压互感器加熔断器的作用是通过提供准确的
电压测量和监测,以及及时切断电路来保护电力系统中的电气设备
和系统的安全运行。
这种组合能够有效地提高电力系统的可靠性和
稳定性,防止过电流引发的故障和事故发生。
低压电流互感器种类

低压电流互感器种类
低压电流互感器有以下几种;
a.线绕式电流互感器。
一次绕组由普通绕组构成,绕组绕制好后再套在铁心上。
这种型式在o.5kv级及以上采用的很少,见图112—1。
b.母线式电流互感器。
母线从互感器铁心孔中间芽过而形成一次绕组。
其结构型式如图113—1所示。
这种型式用于0.5和10kv级中。
c.贯穿式电流互感器。
单匝贯穿式的一次绕组就是一根铜杆、铜管或铜排;复匝贯穿式的一次绕组则要穿过铁心好凡匝。
10kV级的电流互感器,往往又做成穿培式结构,在安装时可省去穿墙套管,如图113—2所示。
10kV级及以下的电流互感器大都是户内用的,户内用的电流互感器目前已大量采图环氧树脂浇注的塑料电流互感器。
低压电流互感器说明书

LMZ,LMK,SDH,LQZ系列电流互感器产品说明书保定尚源电力科技有限公司目录1,LMZ1/LMZJ1-0.5型电流互感器2,(BH)LMK2-0.66型电流互感器3,LMZ1-0.66型电流互感器4,SDH-0.66型电流互感器5,LQZ-0.66型电流互感器LMZ1/LMZJ1-0.5型电流互感器一,概述LMZ1-0.5 系列电流互感器供额定频率为50Hz、额定电压为0.5kV 及以下的交流线路中作电流、电能测量或继电保护用. 本型互感器为浇注绝缘式,穿心母线型电流互感器,下部有底座,供固定安装之用。
二.型号含义L M Z 1 J-0.5额定电压(KV)加大容量设计序号浇注式母线(排)型电流互感器三,使用环境条件1,互感器安装海拔高度不超过1000米2,环境温度:-5℃~40℃且平均不超过30℃3,额定电压:0.5KV 0.66KV4,互感器安装场所应干燥通风,空气相对湿度不大于80%且周围无侵蚀性和爆炸性的介质四,主要技术参数和安装尺寸图1 图2图3型号¢A B L A1 C H外形图LMZ1-0.530-- 908545115图1 35-- 908545115图1 40-- 97 85 45120图1 45-- 97 85 45120图1LMZJ1-0.5 30 38 8 90 8545115图2 40 5210 100 8545130图2 50 6212 115 8550140图2-10050 1718536152图3-1407021615043181图3安装尺寸主要技术参数我公司特别推荐高精度S级电流互感器(BH)LMK 2-0.66型电流互感器 一,概述LMK-0.66系列产品适用于额定频率50Hz ,额定电压0.66kV 及以下电力系统中作电能计量、电流测量和继电保护用。
本型互感 器用于户内配电柜、箱内部型,电流互感器为母线型塑料壳式绝缘,产品下部有安装板供固定安装用,中间窗孔供一次母线排通过用。
低压电流互感器原理及作用

低压电流互感器原理及作用《低压电流互感器原理及作用》我家住在一个老小区,小区里有个热心肠的李大爷,他可是个十足的“电专家”。
这小区里谁家要是有点电路上的小毛病,第一个想到的准是他。
我呢,对电这东西也是充满了好奇,总爱缠着李大爷问东问西。
有一天,小区里新搬来一家租户,他们在安装电器的时候遇到了一些问题,就来找李大爷帮忙。
我正好也在旁边,就跟着凑凑热闹。
只见那租户小伙儿一脸苦恼地说:“大爷,您看这电表读数感觉不太对,我也不知道是电器的问题还是电路哪儿出岔子了。
”李大爷一边应着,一边带上他那副老花镜,开始检查起来。
这时候,我瞅准机会就问:“大爷,这电表是怎么测量电流的呀?感觉好神奇。
”大爷笑了笑,指了指电表旁边一个小小的、像个小环一样的东西说:“这个呀,叫低压电流互感器,它可是测量电流的大功臣呢。
”那低压电流互感器到底是怎么工作的呢?大爷开始耐心地给我解释起来。
他说,你可以把电流想象成水流。
假如咱们把电线里的电流比作是河流里的水,那低压电流互感器就像是一个专门用来测量水流大小的小工具。
电流互感器里面有一个铁芯,就像河流中间的一块大石头。
当电流(也就是水流)经过电线(河道)的时候,会在铁芯(大石头)周围产生磁场,这个磁场就像是水流冲击石头产生的漩涡一样。
然后呢,在这个铁芯上还有一些绕着的线圈,这个线圈就像一个个灵敏的小触角,它能感受到这个磁场的变化。
根据电磁感应原理,磁场的变化会在线圈里产生感应电动势,这样就可以把电流的大小转换成一个可以测量的电信号啦。
这就好比是漩涡的大小可以通过小触角感知到,然后再把这个感知的结果转化成我们能理解的东西。
你说神不神奇?我听得是津津有味,眼睛里满是好奇和惊叹。
那低压电流互感器有啥作用呢?大爷接着说,你看,像咱们家庭用电或者是一些小工厂用电,电流有时候会很大,如果直接把这么大的电流接到电表或者测量仪器上,就像让一个小瘦子去扛一个超级重的大胖子,那肯定是扛不住的,会把电表或者测量仪器给弄坏的。
互感器的分类及工作原理

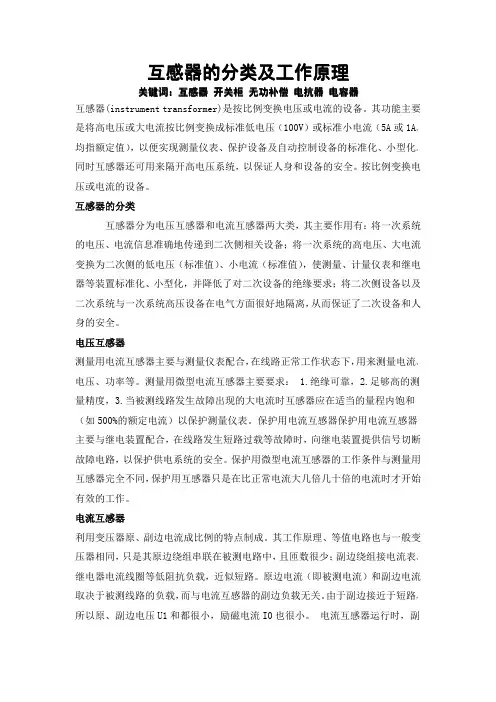

分类及工作原理互感器的互感器的分类及工作原理互感器开关柜无功补偿电抗器电容器关键词:关键词:互感器互感器(instrument transformer)是按比例变换电压或电流的设备。
其功能主要是将高电压或大电流按比例变换成标准低电压(100V)或标准小电流(5A或1A,均指额定值),以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。
同时互感器还可用来隔开高电压系统,以保证人身和设备的安全。
按比例变换电压或电流的设备。
互感器的分类互感器分为电压互感器和电流互感器两大类,其主要作用有:将一次系统的电压、电流信息准确地传递到二次侧相关设备;将一次系统的高电压、大电流变换为二次侧的低电压(标准值)、小电流(标准值),使测量、计量仪表和继电器等装置标准化、小型化,并降低了对二次设备的绝缘要求;将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离,从而保证了二次设备和人身的安全。
电压互感器测量用电流互感器主要与测量仪表配合,在线路正常工作状态下,用来测量电流、电压、功率等。
测量用微型电流互感器主要要求: 1.绝缘可靠,2.足够高的测量精度,3.当被测线路发生故障出现的大电流时互感器应在适当的量程内饱和(如500%的额定电流)以保护测量仪表。
保护用电流互感器保护用电流互感器主要与继电装置配合,在线路发生短路过载等故障时,向继电装置提供信号切断故障电路,以保护供电系统的安全。
保护用微型电流互感器的工作条件与测量用互感器完全不同,保护用互感器只是在比正常电流大几倍几十倍的电流时才开始有效的工作。
电流互感器利用变压器原、副边电流成比例的特点制成。
其工作原理、等值电路也与一般变压器相同,只是其原边绕组串联在被测电路中,且匝数很少;副边绕组接电流表、继电器电流线圈等低阻抗负载,近似短路。
原边电流(即被测电流)和副边电流取决于被测线路的负载,而与电流互感器的副边负载无关。
由于副边接近于短路,所以原、副边电压U1和都很小,励磁电流I0也很小。
测量型低压电流互感器品种选型方法

测量型低压电流互感器品种及选型方法1、概述测量型低压电流互感器外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形,铁芯采用取向冷轧硅钢带卷绕而成,二次导线采用高强度电磁漆包线,产品结构新颖,造型美观,安装方便,体积小,质量轻,准确度高,容量大。
产品符合国标GB1208-2006。
2、国主要品牌及型号国生产测量型低压电流互感器厂家、型号品牌繁多,主要常见的产品有:康比利KLY-M系列电流互感器;涌纬自控YWBH-0.66系列电流互感器;华波LN-0.66系列电流互感器;国能LMZ1-0.66系列电流互感器;博继电气LMZJ1-0.5W系列电流互感器、RCT-0.66系列电流互感器;山城LSD-0.66系列电流互感器;迪克森电器DX系列电流互感器;信电电器LMZ1-0.66系列电流互感器;迅驰电气LMZ1-0.5系列电流互感器、LMK-0.66系列电流互感器;凯宇电器LQG-0.66系列电流互感器;永上LMK1.2.3-0.66系列电流互感器;三江互感器LQG-0.66系列电流互感器;华东电器LMZJI-0.66系列电流互感器;华立仪表LMZW-0.66系列电流互感器;嘉善永博SDH-0.66系列电流互感器;华通LQZJ4-0.66系列电流互感器;安科瑞AKH-0.66I 型电流互感器,即AKH-0.66-30I、AKH-0.66-40I、AKH-0.66-60I、AKH-0.66-80I;AKH-0.66II电流互感器,即AKH-0.66-40II、AKH-0.66-50II、AKH-0.66-60II、AKH-0.66-80II、AKH-0.66-100II、AKH-0.66-60×50II、AKH-0.66-80×50II、AKH-0.66-100×50II、AKH-0.66-120×80II、AKH-0.66-130×50II、AKH-0.66-150×50II、AKH-0.66-170×100II、AKH-0.66-180×50II、AKH-0.66-200×50II、AKH-0.66-220×50II、AKH-0.66-260×50II;AKH-0.66III型电流互感器,即AKH-0.66-60III、AKH-0.66-80III、AKH-0.66-100III、AKH-0.66-120III、AKH-0.66-130III;还有AKH-0.66-M8型、AKH-0.66-φ8型、AKH-0.66-φ12型;二工的ALH-0.66I、ALH-0.66II、ALH-0.66III、ALH-0.66-M8、ALH-0.66-φ8、ALH-0.66-φ12;雅达YDBH0.66-30I、YDBH0.66-40I、YDBH0.66-40II、YDBH0.66-60II、YDBH0.66-100II、YDBH0.66-120II;江阴长江电器的CJH-0.66I型、CJH-0.66II 型、CJH-0.66III型、CJH-0.66M型;彼爱琪的BH-0.66I型、BH-0.66II型、BH-0.66III型、BH-0.66M 型、BH-0.66φ型;桑迪SDH-0.66I型、SDH-0.66II型、SDH-0.66III型、SDH-0.66M型;虎牌(达特利电器LMK3-0.66I型、LMK3-0.66II型、LMK3-0.66III型、LMK3-0.66M8型、LMK3-0.66φ型等等。
低压电流互感器作用

低压电流互感器作用
低压电流互感器是一种可以把高交流电流转化为容易控制的低电流的设备,具有性能优良,精度稳定的特点。
低压电流互感器的作用:
1、将一次回路的大电流变为二次回路标准的小电流,使测量仪表和保护装置标准化、小型化,并使其结构轻巧、价格便宜,并便于屏内安装。
2、隔离高压电路。
电流互感器一次侧和二次侧没有电的联系,只有磁的联系。
使二次设备与高电压部分隔离,且电流互感器二次侧均接地,从而保证了设备和人身的安全。
电流互感器是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。
电流互感器是由闭合的铁心和绕组组成。
它的一次侧绕组匝数很少,串在需要测量的电流的线路中。
低压电流互感器-浇注式低压计量型电流互感器

备注
用于工矿企业内部 测量
用于工矿企业内部 测量
用于工矿企业内部 测量
用于工矿企业内部 测量
用于通信机柜
保护 CT 双绕组 CT 双绕组传感器 剩余电流 CT
AKH-0.66-W AKH-0.66-P AKH-0.66-S AKH-0.66-SM AKH-0.66-L
用于通讯机房、移动基站 63A 多回路监控,与 AMC16 配合使用,为 用户节约成本
计量 CT
AKH-0.66-G
用于电力计量用,准确级可达 0.2S,计量准确
开口式 CT 浇注式 CT
AKH-0.66-K
用于项目改造,无须拆一次母线,安装方便,为用户节省人力、财 力,提高改造效率
LQZJ4-0.66 用于供电局计量用,准确级为 0.2S,容量为 10VA,计量精确,与收
(AKH-0.66Q)
产品符合国标 GB1208-2006(等效 IEC60044-1:2003) ,并通过 CE 认证。
1.2 技术指标
测量 CT 一次电流 5-6300A,二次电流 5A,1A,0.1A,0.05A; 组合式 CT 一次电流 5-200A, 二次电流 5A,1A,20mA,50mA; 微型 CT 一次电流 5-100A,二次电流 20mA、50mA; 保护 CT 一次电流 5-6300A,二次电流 5A,1A,0.1A,0.05A; 双绕组 CT 一次电流 5-6300A,二次电流 5A、20mA,1A、20mA; 双绕组传感器一次电流 5-6300A,二次电流 AC5A、DC4-20mA,AC1A、DC4-20mA; 剩余电流 CT 一次电流 0-5A,二次输出电压 1V 或电流 5mA 或电流 2mA; 计量 CT 一次电流 5-2000A,二次电流 5A,1A; 开口式 CT 一次电流 20-6300A,二次电流 5A,1A; 浇注式 CT 一次电流 15-20000A,二次电流 5A,1A。
低压计量型电流互感器品种及选型方法

3、主要技术指标(以安科瑞 AKH-0.66G 为例)
计量 CT 一次电流 5-2000A,二次电流 5A,1A
额定工作电压 AC0.66kV(等效 AC0.69kV,GB/T156-2007) 额定频率 50-60Hz 环境温度-30℃~70℃,最高耐温 120℃ 海拔高度≤3000m 工频耐压 3000V/1min 50Hz 用于没有雨雪直接侵袭,无严重污染及剧烈震动的场所
2.5 2.5 2.5 1
30×
5
5 3.75 1
10/1
E、F
5
5
5
1
2.5 2.5
1
2.5 2.5 2.5 1
5
5
5
1
40× 10/1
φ30 A、C
10 10
5
1
2.5 2.5
1
2.5 2.5 2.5 1
5
5
5
1
7.5 7.5 5
1
60× 10/1
φ44
A、C、 D
10 7.5 5
800/5
10 10 5
5
G-60
600/5
7.5 7.5 5
Ⅱ
750/5
10 7.5 5
800/5
10 10 5
1000/5
15 10 10
1200-1250/5 20 15 10
750/5
10 7.5 5
G-80
800/5
10 10 5
Ⅱ
1000/5
15 10 10
1200-2000/5 20 15 10
G-100
1000/5
57.5
80
57.5
测量型低压电流互感器品种及选型方法

测量型低压电流互感器品种及选型方法1、概述测量型低压电流互感器外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形,铁芯采用取向冷轧硅钢带卷绕而成,二次导线采用高强度电磁漆包线,产品结构新颖,造型美观,安装方便,体积小,质量轻,准确度高,容量大。
产品符合国标GB1208-2006。
2、国内主要品牌及型号国内生产测量型低压电流互感器厂家、型号品牌繁多,主要常见的产品有:康比利KLY-M系列电流互感器;涌纬自控YWBH-0.66系列电流互感器;浙江华波LN-0.66系列电流互感器;中山国能LMZ1-0.66系列电流互感器;博继电气LMZJ1-0.5W系列电流互感器、RCT-0.66系列电流互感器;重庆山城LSD-0.66系列电流互感器;迪克森电器DX系列电流互感器;信电电器LMZ1-0.66系列电流互感器;保定迅驰电气LMZ1-0.5系列电流互感器、LMK-0.66系列电流互感器;保定凯宇电器LQG-0.66系列电流互感器;上海永上LMK1.2.3-0.66系列电流互感器;三江互感器LQG-0.66系列电流互感器;上海华东电器LMZJI-0.66系列电流互感器;华立仪表LMZW-0.66系列电流互感器;嘉善永博SDH-0.66系列电流互感器;上海华通LQZJ4-0.66系列电流互感器;上海安科瑞AKH-0.66I 型电流互感器,即AKH-0.66-30I、AKH-0.66-40I、AKH-0.66-60I、AKH-0.66-80I;AKH-0.66II电流互感器,即AKH-0.66-40II、AKH-0.66-50II、AKH-0.66-60II、AKH-0.66-80II、AKH-0.66-100II、AKH-0.66-60×50II、AKH-0.66-80×50II、AKH-0.66-100×50II、AKH-0.66-120×80II、AKH-0.66-130×50II、AKH-0.66-150×50II、AKH-0.66-170×100II、AKH-0.66-180×50II、AKH-0.66-200×50II、AKH-0.66-220×50II、AKH-0.66-260×50II;AKH-0.66III型电流互感器,即AKH-0.66-60III、AKH-0.66-80III、AKH-0.66-100III、AKH-0.66-120III、AKH-0.66-130III;还有AKH-0.66-M8型、AKH-0.66-φ8型、AKH-0.66-φ12型;上海二工的ALH-0.66I、ALH-0.66II、ALH-0.66III、ALH-0.66-M8、ALH-0.66-φ8、ALH-0.66-φ12;河源雅达YDBH0.66-30I、YDBH0.66-40I、YDBH0.66-40II、YDBH0.66-60II、YDBH0.66-100II、YDBH0.66-120II;江阴长江电器的CJH-0.66I型、CJH-0.66II 型、CJH-0.66III型、CJH-0.66M型;杭州彼爱琪的BH-0.66I型、BH-0.66II型、BH-0.66III型、BH-0.66M型、BH-0.66φ型;杭州桑迪SDH-0.66I型、SDH-0.66II型、SDH-0.66III型、SDH-0.66M型;浙江虎牌(杭州达特利电器LMK3-0.66I型、LMK3-0.66II型、LMK3-0.66III型、LMK3-0.66M8型、LMK3-0.66φ型等等。
低压电流互感器

选型说明
选型说明
l根据一次电流及母线截面等参数选择对应的规格产品。 l根据被测电流大小,选定额定电流比,一般选用比被测电流大2/3左右的额定电流; l产品极性表示为:一次接线标志P1、P2,相应二次接线标志S1、S2;S1表示P1的同名端,S2表示P2的同名 端; l当安装仪表位置与电流互感器相距甚远或回路负载较大时,应优先选用二次电流为1A的规格; l根据母排的规格和根数,选用相匹配窗口大小的互感器。
注意事项
注意事项
l一次导线穿越互感器窗孔。打开翻盖,通过压线片进行二次接线,二次接线引出后翻盖复位。计量电能可 直接利用翻盖小孔加封铅印,以防窃电;
l工作电流长期不超过1.1倍额定值,允许在1.2倍额定值时短时使用,时间不超过1h; l测量仪表接于S1、S2端上,此时所接回路的总负荷不应超过互感器的额定负荷。
功能概述
功能概述
低压双绕组电流互感器作为低压配电系统监控电流的采集元件,具有两个绕组,其一(1S1、1S2)用于电流 表指示,额定二次电流为AC5A或AC1A,其二(2S1、2S2)用于远传遥测,可与远端监控现场信号、工业设备的测控 装置ARTU-M32遥测单元配套使用,额定二次电流为AC0-20mA;亦可用于电动机保护回路中使用,但由于电流保护 回路过载电流为5-8倍,所以确保低压双绕组电流互感器的线性至8倍,且电流在8倍时,能保证双绕组电流互感 器的误差在0.2-0.5%。
产品优点
产品优点
产品结构新颖,造型美观,安装方便,体积小,质量轻,准确度高,容量大。简化系统结构,降低成本,提 高系统可靠性。
结构特点
结构特点
外壳材料采用PC/ABS合金,该材料具有耐高温、机械强度高、环保等特点;如图1(b)、图2(b)所示,主绕 组(6)铁芯采用有取向冷扎硅钢片,如图图1(b)、图2(b)所示,副绕组(5)铁芯采用坡莫合金,该材料具
关于计量型低压电流互感器如何选型的总结

5
5
G-60Ⅱ
600/5 750/5
7.5 7.5 5 10 7.5 5
800/5
10 10
5
1000/5
15 10 10
1200-1250/5 20 15 10
750/5
10 7.5 5
G-80Ⅱ
800/5 1000/5
10 10
5
15 10 10
1200-2000/5 20 15 10
1000/5
4.计量型电流互感器在低压配电系统中的问题及应用实例 计量型电流互感器在低压配电系统中,准确级 0.2 级、0.2S 级区分是用户经常碰到的问题,以及错
误接线(极性接反)对计量的影响。 4.1 准确级 0.2 级、0.2S 级区别见表(三)
表(三)误差和相位差限值
准确 级
在下列额定电流(%)下的 电流误差 ( ±%)
6.电流互感器使用过程中的注意事项 6.1 电流互感器在接线时,同名端必须要保持一致,即 P1、S1;P2、S2。 6.2 电流互感器在正常运行时,二次不得开路,防止二次开路产生高电压,影响人身和设备安全。
7.结束语 本文对计量用电流互感器进行了简单概述,推荐给电力用户各位专家和电气工程师们参考,有利于
5.2 技术指标 计量型电流互感器一次电流测量范围 5-2000A,二次电流 5A,1A; 额定工作电压 AC0.66kV(等效 AC0.69kV,GB156-2003); 额定频率 50-60Hz; 环境温度-30℃~70℃,最高耐温 120℃; 海拔高度≤3000m; 工频耐压 3000V/1min 50Hz; 用于没有雨雪直接侵袭,无严重污染及剧烈震动的场所。
75 98 45
102 130 45
互感器作用、分类及工作原理

二、互感器的作用
(1)将一次回路的高电压、大电流变为二次回路的 低电压、小电流便于测量; 100 电压互感器的二次标称电压为100V或 3 V。 电流互感器的二次标称电流为5A或1A。
(2)二次设备与一次设备实行了电气隔离,且二次绕 100 V 3 组接地,保证了设备和人身安全;
(3)二次回路接线不受一次回路制约更灵活方便; (4)二次电压低、电流小,电缆和布线简单,安装方 便。
电磁式互感器
按工作原理的不同分为: 电容式互感器 光电式互感器
电力系统中应用的互感器多是根据电磁感应原 理联络元件 一、互感器概述
1.分类:互感器包括电流互感器和电压互感器 将一次回路的高电压大电流,按既定的比例变为适 合于测量的低电压和小电流,正确反映一次电路的运 行状态。
2.接线 电压互感器的原绕组(一次绕组)并联于一次电路 内,测量仪表或继电器的电压线圈并联接于副边绕 组(二次绕组); 电流互感器的原绕组串联于一次电路中,测量仪表 和继电器电流线圈串联于副边绕组。
低压互感器容量标准

低压互感器容量标准主要取决于其应用场景和功能。
根据电流互感器和电压互感器的不同功能,其容量选择也有所差异。
1. 电流互感器:
电流互感器的容量选择主要取决于变压器额定电流和电流互感器的精度。
一般来说,电流互感器的容量应接近变压器额定电流的1:1附近。
在实际应用中,电流互感器的容量可以根据电流表的监视需求进行选择。
例如,当电流互感器用于电流监视时,其容量应为变压器额定电流的1.5倍附近。
2. 电压互感器:
电压互感器的容量选择主要取决于二次负荷功率和电压互感器的精度。
电压互感器的容量分为额定容量和最大容量两种。
额定容量是指二次绕组允许接入的负荷功率,最大容量则是指二次绕组能承受的最大负荷功率。
在选择电压互感器容量时,应根据实际需求和系统参数进行计算。
在选择低压互感器容量时,还需要参考相关标准和规范,如《电流互感器和电压互感器选择及计算规程》(DLT 866-2015)等。
同时,应注意互感器的短时热稳定校验,以确保其在故障情况下能够稳定运行。
低压开口式电流互感器品种及选型方法

低压开口式电流互感器品种及选型方法1、概述开口式电流互感器又称开启式电流互感器或开合式电流互感器,主要应用于配电系统改造项目,安装方便,无须拆一次母线,亦可带电操作,不影响客户正常用电,为用户改造项目节省人力、物力、财力,提高效率。
该系列电流互感器可与继电器保护、测量以及计量装置配套使用。
2、国内主要品牌及型号国内生产低压开口式电流互感器厂家、型号品牌繁多,主要常见的产品有:哈尔滨三达德电力KH150、KH100、KH80、KH55、KH32、KH30、KH25、KH16型开合式互感器;北京奥菲科泰OSMT-10开启式电流互感器;广州国田电力LDJK-10开启式电流互感器;上海华通LKZB-0.66系列开合式电流互感器;迪克森DP(DBP)系列开口式电流互感器;长沙瑞扬Q125A 钳型电流互感器;北京中凯ZKKM1-0.66开口式母排电流互感器;上海安科瑞AKH-0.66K型开口式电流互感器,即AKH-0.66K-30*20、AKH-0.66K-80*50、AKH-0.66K-80*80、AKH-0.66K-120*80、AKH-0.66K-160*80;中宇国电ZYKM-0.66开口式母排电流互感器;山东圣鸿电子开启式电流互感器;仟佰实业CT24开口式电流互感器;广州铭睿电子MR-LXZK-0.66系列开口式电流互感器;淄博元星KH-8、KH-18、KH-100、KH-32、KH-150开合式电流互感器;上海苏特KH-18、KH-32、KH-100、KH-150开合式电流互感器等等。
3、主要技术指标(以安科瑞AKH-0.66K为例)开口式CT一次电流100-6300A,二次电流5A,1A额定工作电压AC0.66kV(等效AC0.69kV,GB/T156-2007)额定频率50-60Hz环境温度-30℃~70℃,最高耐温120℃海拔高度≤3000m工频耐压3000V/1min 50Hz用于没有雨雪直接侵袭,无严重污染及剧烈震动的场所4、选型说明●型号说明型 号 额定电流比(A)准确级 额定负荷(VA ) K-30×20100/5 1.0 1.0 150/5 1.0 1.0 200/5 0.5 1.5 250/5 0.5 1.5 300/5 0.5 1.5 400/5 0.5 2.5250/5 1 1.5 300/5 1 1.5 1500/5 0.5 7.5 K-160×80 1000/5 0.5 10 1500/5 0.5 15 2000/50.2 15 2500/5 0.2 15 3000/5 0.2 20 4000/5 0.2 20 5000/50.220型 号 额定电流比(A)准确级 额定负荷(Ω)K-30×20100/1 1 1 150/1 1 1 200/1 0.5 1.5 250/1 0.5 1.5 300/1 0.5 1.5 400/1 0.5 2.5250/1 1 1.5 300/1 1 1.5 K-160×80 1000/1 0.5 10 1500/1 0.5 15 2000/10.2 15 2500/1 0.2 15 3000/1 0.2 20 4000/1 0.2 20 5000/10.2205、安装方式5○1用力按箭头方向摁住下半部○4装在铜排后将下半部分按箭头方向合上用力按箭头方向摁住○6然后再用M5螺丝及压盘压住铜排○5用力摁住下半部再按箭头方向将两个螺丝塞入孔中并拧紧螺帽。
低压电流互感器发展历程

低压电流互感器发展历程低压电流互感器是一种电力系统中常见的电力测量设备。
它们可用于低压电路中,将电流变换为低电压、小电流,以便于测量和保护。
低压电流互感器的发展历程可以追溯到20世纪初,在过去的一个世纪里,它们经历了许多技术上的改进和创新。
以下是低压电流互感器发展历程的主要阶段:1. 早期磁性电流互感器:早期的低压电流互感器使用磁性原理来将电流变换为电压信号。
这些设备通常采用铁芯和线圈结构,利用漏磁作用将电流转换为输出电压。
这种技术已经存在了100多年,但由于其精度和线性度较差,已经被现代的电流互感器所取代。
2. 开关式电流互感器:20世纪50年代,开关式电流互感器被发明。
这种设备采用磁性传感器来检测电流,然后将信号转换为数字信号。
开关式电流互感器的精度和线性度得到了大幅提升,但它们的结构复杂,价格昂贵。
3. 电子式电流互感器:20世纪70年代,随着电子技术的发展,电子式电流互感器开始出现。
这种设备使用电子元件来处理电流信号,并通过数字信号输出电流值。
电子式电流互感器具有高精度和优良的线性度,价格也相对较低。
4. 现代数字电流互感器:21世纪以来,数字电流互感器已成为低压电力测量的首选设备。
它们采用数字处理技术来实现高精度和优良的线性度,同时具有体积小、重量轻、价格低廉等优点。
现代数字电流互感器已成为低压电力测量领域的主流产品,广泛应用于各种电力系统中。
总之,低压电流互感器的发展历程经历了从磁性互感器到现代数字电流互感器的漫长过程。
在未来,随着技术的不断进步和电力系统的不断发展,低压电流互感器将继续发挥重要的作用。
低压柜电流互感器作用

测量用电流互感器的作用是用来计量(计费)和测量运行设备电流的;
保护用电流互感器主要与继电装置配合,在线路发生短路过载等故障时,向继电装置提供信号切断故障电路,以保护供电系统的安全。
低压进线柜刀开关上端头的3个电流互感器是计量互感器,用来计量电能的;断路器下面的4个电流互感器中,有3个是电流显示的,接到面板上的电流表显示3相电流的,另外A相上的一个是采样电流值的,是要接到电容柜中的控制器;电容补偿柜中的4个电流互感器中有3个是显示电容柜A、B、C三相电流的,另外一个是电容柜面板上的功率因数表上的采样电流是从进线柜的A相电流表串联在一起的,另外个电流互感器我不知道干什么用的,我见过的大多数都是电容柜接3个电流互感器的;出线柜中的电流互感器都接的是出线B相,用来显示各个出线的电流值,是和出线柜面板上的电流表接的。
低压电压互感器断路器的作用

低压电压互感器断路器的作用
低压电压互感器断路器是电力系统中的重要设备,其作用主要
体现在以下几个方面:
1. 过载保护,低压电压互感器断路器能够监测电路中的电流,
一旦电流超过额定值,断路器会自动跳闸,切断电路,从而保护电
气设备不受过载电流的损害。
2. 短路保护,在电路发生短路故障时,断路器能够快速切断电路,防止短路电流造成设备损坏,同时保护人身安全。
3. 过压保护,低压电压互感器断路器还可以监测电路中的电压,一旦电压超过额定值,断路器会及时跳闸,避免电气设备因过高电
压而受损。
4. 隔离功能,在维修、检修或故障排除时,低压电压互感器断
路器可以将电路隔离,确保维修人员的安全,同时避免故障扩大影
响其他设备。
5. 控制电路,断路器还可以用于手动控制电路的通断,实现对
电气设备的远程控制。
总的来说,低压电压互感器断路器在电力系统中起着非常重要的保护作用,能够保障电气设备的安全运行,同时也对人身和设备起到保护作用。
低压电流互感器的原理

低压电流互感器的原理
低压电流互感器是一种用于测量和保护电路中电流的装置。
它通常由磁芯、绕组和次级继电器组成。
低压电流互感器的工作原理是基于法拉第电磁感应定律。
当通过低压电流互感器的主绕组时,主绕组会产生一个与电流成正比的磁场。
这个磁场会通过磁芯传导到次级绕组上。
次级绕组中的电流与主绕组中的电流成正比,但通常较小。
次级继电器是低压电流互感器中的一个重要组成部分。
它用于将次级绕组中的电流信号转换成能够被测量或保护设备使用的信号。
通常,次级继电器会将输入电流信号变换为与其成正比的电压信号或电流信号。
低压电流互感器通常具有高准确度、线性性和稳定性。
它们可以测量交流电流,范围通常从几毫安到数千安。
低压电流互感器常被用于电力系统中的电流测量、保护和控制等应用中。
