土坡稳定性分析计算

土坡稳定性分析的目的和意义
土坡稳定性分析是工程地质和岩土工程领域的重要研究内容，其目的是预测和评估土坡在各种工况下的稳定性，为工程设计和施工提供科学依据。
通过土坡稳定性分析，可以确定土坡的临界高度、安全系数等参数，为土坡设计、加固和防护提供技术支持，同时也有助于提高工程的安全性和经济性。
02土坡稳定性分析与其他学科领域的交叉融合，如环境工程、地理信息科学等，拓展其应用领域和应用范围。
THANKS
感谢观看
土坡稳定性分析计算
• 引言 • 土坡稳定性分析的基本原理 • 土坡稳定性分析的常用方法 • 土坡稳定性分析的步骤与流程 • 工程实例与案例分析 • 结论与展望
01
引言
土坡稳定性问题的重要性
01
土坡是自然和工程地质中常见的一种现象，其稳定性直接关系到人民生命财产安全和自然环境的保护。
02
土坡失稳会导致滑坡、泥石流等地质灾害，给人类社会和自然环境带来巨大的损失和破坏。
06
结论与展望
土坡稳定性分析的重要性和应用前景
土坡稳定性分析是岩土工程领域的重要研究内容，对于保障工程安全、防止自然灾害具有重要意义。
随着城市化进程的加速和基础设施建设的不断推进，土坡稳定性分析的应用前景将更加广阔，涉及的领域也将更加多样化。
土坡稳定性分析可以为工程设计、施工和监测提供科学依据，提高工程的安全性和可靠性，降低工程风险。
有限元法
总结词
有限元法是一种基于数值分析方法的土坡稳定性分析方法，通过将土坡划分为一系列有限元单元，模拟土坡的应力分布和变形过程，从而确定土坡的稳定性。
VS
详细描述
该方法考虑了土坡内部的应力分布和变形过程，能够模拟复杂的滑裂面形状和分布，得到更准确的稳定性分析结果。该方法适用于各种类型的土坡，包括非均质、不连续、有节理的土坡。

恒智天成安全计算软件木脚手架计算书

恒智天成安全计算软件木脚手架计算书本计算依据《建筑施工计算手册》江正荣编著、《木结构设计规范》GB50005-2003等编制，由于木脚手架的强度限制，本计算书限定同时施工层数为1层。

一、恒智天成安全计算软件参数信息1、构造参数脚手架计算高度(m)：10；立杆横向间距或排距(m)：1.15；立杆纵向间距或跨距(m)：1.65；立杆步距(m)：1.3；操作层小横杆间距(m)：0.3；2、荷载参数脚手板自重(kN/m2)：0.25；大横杆自重(kN/m)：0.2小横杆自重(kN/m)：0.15；立杆自重(kN/m)：0.3；施工活荷载(kN/m2)：3.5；3、构件尺寸参数大横杆截面宽度(mm)：60；大横杆截面高度(mm)：80；小横杆截面宽度(mm)：60；小横杆截面高度(mm)：80；脚手板截面厚度(mm)：20；立杆截面直径(mm)：100；4、材料参数木材弹性模量(N/mm2)：10000；木材抗弯强度设计值(N/mm2)：17；木材抗压强度设计值(N/mm2)：16；木材抗剪强度设计值(N/mm2)：1.7。

二、恒智天成安全计算软件脚手板计算脚手板支承在小横杆上，视支承情况可按单跨简支梁或双跨连续梁考虑。

作用在脚手板的荷载包括脚手板自重，活荷载等，按均布荷载考虑。

脚手板截面抵抗矩: W=1.150×103×202/6= 76667 mm3；脚手板惯性矩: I=1.150×103×203/12= 766667 mm4；1.按简支梁计算：作用在脚手板上的荷载：q=1.4×3.500×1.150 + 1.2×0.250×1.150= 5.980 kN/m；最大弯矩：Mmax=ql2/8= 5.980×0.3002/8= 0.067 kN·m；最大剪力：Vmax=ql/2= 5.980×0.300/2= 0.897 kN；最大挠度：νmax=5ql4/384EI=5×5.980×300.0004/(384×10000.000×766667)= 0.082 mm；2.按双跨连续梁计算：最大弯矩：Mmax=ql2/8= 5.980×0.3002/8= 0.067 kN.m；最大剪力Vmax=0.625ql=0.625×5.980×0.300= 1.121 kN；最大挠度：νmax=0.521ql4/100EI=0.521×5.980×300.0004/(100×10000.000×766667)= 0.033 mm；3.脚手板的验算：(1) 强度验算:σ=M/W= 0.067×106/ 76666.667 = 0.878 N/mm2；脚手板计算强度σ=0.878 N/mm2小于抗弯强度设计值[σ]=17.000 N/mm2，满足要求!(2) 抗剪验算:τ=3V/2bh=3×1.121×103 /(2×1150.000×20)= 0.073 N/mm2；脚手板受剪强度τ= 0.073 N/mm2小于抗剪强度设计值fv = 1.700 N/mm2，满足要求!(3) 挠度验算:脚手板的最大挠度 0.082 mm 小于允许挠度值300.000/250= 1.200 mm，满足要求!三、恒智天成安全计算软件小横杆计算小横杆承受脚手板传来的荷载，按支承在大横杆上的单跨简支梁考虑。

恒智天成安全计算软件悬臂式板桩和板桩稳定性计算2

恒智天成安全计算软件悬臂式板桩和板桩稳定性计算计算书恒智天成安全计算软件悬臂式板桩和板桩稳定性计算书的编制参照《建筑基坑支护技术规程》（JGJ120-99），《土力学与地基基础》（清华大学出版社出版）等编制。

一、参数信息二、土压力计算1. 主动土压力计算1). 主动土压力系数K a1=Tan2(45°-φ1/2)=Tan2(45-15.000/2)=0.589K a2=Tan2(45°-φ2/2)=Tan2(45-15.000/2)=0.5892). 土压力、地下水以及地面附加荷载产生的水平面荷载第1层土：0.000 -- 1.000 米e 1上 = [q+q1b/(b+2b1)]Ka1-2c1(Ka1)0.5= 0.000×0.589-2×8.000×(0.589)0.5 = -12.277 kN/m2e 1下 = [γm1h1+q+q1b/(b+2b1)]Ka1-2c1(Ka1)0.5= (17.000+0.000)×0.589-2×8.000×(0.589)0.5 = -2.268 kN/m2第2层土：1.000 -- 5.500 米e 2上 = [γm1h1+q+q1b/(b+2b1)]Ka2-2c2(Ka2)0.5= (17.000+7.143)×0.589-2×8.000×(0.589)0.5 = 1.938 kN/m2e 2下 = [γm1h1+γm2h2+q+q1b/(b+2b1)]Ka2-2c2(Ka2)0.5= (93.500+7.143)×0.589-2×8.000×(0.589)0.5= 46.980 kN/m23). 土压力、地下水以及地面附加荷载产生的水平线荷载第1层土：0.000 -- 1.000 米Ea1= 0作用位置：h = 0p第2层土：1.000 -- 5.500 米E a2 = 0.5×(e2上+e2下)×(h2-h1) = 0.5 ×(1.938+46.980)×4.500 = 110.066kN/m作用位置：hp2 = h2(2e2上+e2下)/(3e2上+3e2下)+∑h2= 4.500×(2×1.938+46.980)/(3×1.938+3×46.980)+0.000 = 1.559m土压力合力：Ea = ΣEai= 0.000+110.066= 110.066kN/m合力作用点：ha = ΣhiEai/Ea= (0.000×0.000+1.559×110.066)/110.066= 1.559m2. 水平抗力计算1). 被动土压力系数K a1 = tan2(45°+ φ1/2)= tan2(45+15.000/2)=1.6982). 土压力、地下水以及地面附加荷载产生的水平面荷载第1层土：2.500 -- 5.500 米e 1上 = 2c1(Kp1)0.5= 2×8.000(1.698)0.5 = 20.852kN/m2e 1下 = γm1h1Ka1+2c1(Kp1)0.5= 51.000×1.698+2×8.000(1.698)0.5= 107.470kN/m23). 土压力、地下水以及地面附加荷载产生的水平线荷载第1层土：2.500 -- 5.500 米E p1 = 0.5×(e1上+e1下)×h1= 0.5×(20.852+107.470)×3.000 = 192.482kN/m作用位置：hp1 = h1(2e1上+e1下)/(3e1上+3e1下)+∑h1= 3.000×(2×20.852+107.470)/(3×20.852+3×107.470)+0.000 = 1.162m水平抗力合力：Ep = ΣEpi= 192.482= 192.482kN/m合力作用点：hp = ΣhiEpi/Ep= (1.162×192.482)/192.482= 1.162m三、验算嵌固深度是否满足要求根据《建筑基坑支护技术规程》(JGJ 120-99)的要求，验证所假设的hd 是否满足公式： hp∑Epj - 1.2γha∑Eai≥ 01.162×192.482-1.2×1.0×1.559×110.066=17.792≥0 满足公式要求！四、抗渗稳定性验算根据《建筑基坑支护技术规程》(JGJ 120-99)要求，此时可不进行抗渗稳定性验算！五、结构计算1、结构弯矩计算主动土弯矩图(kN·m) 被动土弯矩图(kN·m)主动土变形图(mm) 被动土变形图(mm) 悬臂式支护结构弯矩：Mc=8.45kN ·m 最大挠度为：14.09mm 2、截面弯矩设计值确定：M = 1.25γ0M c = 1.25 × 1.0 × 8.45 = 10.56kN ·m 3、材料的强度计算： σmax=M/(γx W x )γx --塑性发展系数，对于承受静力荷载和间接承受动力荷载的构件，偏于安全考虑，可取为1.0;W x --材料的截面抵抗矩: 108.30cm 3； σmax= M/(γx × W x ) = 10.56 / (1.0 × 108.30 × 10-3) = 97.53kPa <[f] = 205kPa 经比较知，材料强度满足要求。

土坡稳定性分析计算方法

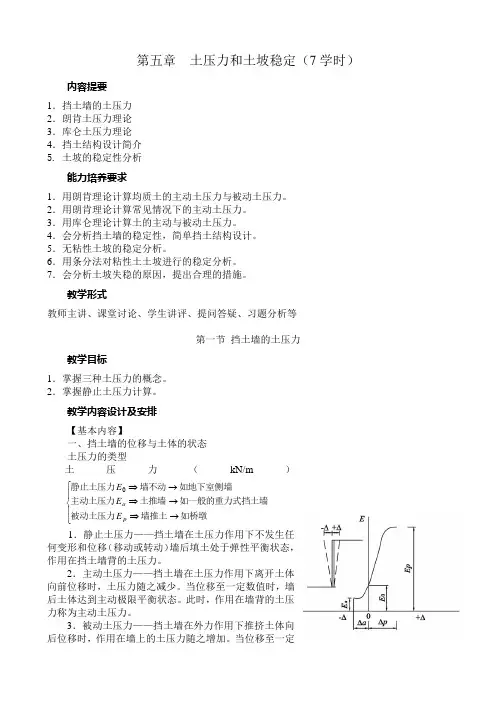

第五章土压力和土坡稳定（7学时）内容提要1．挡土墙的土压力 2．朗肯土压力理论 3．库仑土压力理论 4．挡土结构设计简介 5. 土坡的稳定性分析能力培养要求1．用朗肯理论计算均质土的主动土压力与被动土压力。

2．用朗肯理论计算常见情况下的主动土压力。

3．用库仑理论计算土的主动与被动土压力。

4．会分析挡土墙的稳定性，简单挡土结构设计。

5．无粘性土坡的稳定分析。

6．用条分法对粘性土土坡进行的稳定分析。

7．会分析土坡失稳的原因，提出合理的措施。

教学形式教师主讲、课堂讨论、学生讲评、提问答疑、习题分析等第一节挡土墙的土压力教学目标1．掌握三种土压力的概念。

2．掌握静止土压力计算。

教学内容设计及安排【基本内容】一、挡土墙的位移与土体的状态土压力的类型土压力（kN/m ）⎪⎩⎪⎨⎧→⇒→⇒→⇒如桥墩墙推土被动土压力如一般的重力式挡土墙土推墙主动土压力如地下室侧墙墙不动静止土压力p a E E E 01．静止土压力——挡土墙在土压力作用下不发生任何变形和位移（移动或转动）墙后填土处于弹性平衡状态，作用在挡土墙背的土压力。

2．主动土压力——挡土墙在土压力作用下离开土体向前位移时，土压力随之减少。

当位移至一定数值时，墙后土体达到主动极限平衡状态。

此时，作用在墙背的土压力称为主动土压力。

3．被动土压力——挡土墙在外力作用下推挤土体向后位移时，作用在墙上的土压力随之增加。

当位移至一定数值时，墙后土体达到被动极限平衡状态。

此时，作用在墙上的土压力称为被动土压力。

【讨论】△a<<△p ， E a <E 0<<E p二、土压力的计算简化处理——作用在挡土结构物背面上的静止土压力可视为天然土层自重应力的水平分量。

如图所示，在墙后填土体中任意深度z处取一微小单元体，作用于单元体水平面上的应力为γz ，则该点的静止土压力，即侧压力强度为：p 0＝K 0γz （kPa ） K 0——土的侧压力系数，即静止土压力系数：静止土压力系数的确定方法⎪⎩⎪⎨⎧'采用经验值—较适合于砂土—－＝采用经验公式：—较可靠—测定通过侧限条件下的试验ϕsin 10K由上式可知，静止土压力沿墙高为三角形分布，如图所示，取单位墙长计算，则作用在墙上的静止土压力为（由土压力强度沿墙高积分得到）E 0＝0221K h γ（kN/m ）——静止土压力分布图面积如图所示土压力作用点——距墙底h/3处（可用静力等效原理求得）静止土压力的应用⎪⎪⎪⎩⎪⎪⎪⎨⎧隧道涵洞侧墙底版连成整体）水闸、船闸边墙（与闸拱座（没有位移）岩基上的挡土墙地下室外墙【讨论】如果墙后有均布荷载q ，怎样求静止土压力？第二节朗肯土压力理论教学目标掌握朗肯土压力理论的原理与假定，并能计算各种情况下的主动、被动土压力。

恒智天成安全软件水泥土墙计算计算书

恒智天成安全计算软件水泥土墙计算计算书恒智天成安全计算软件水泥土墙计算计算书主要依据施工图纸及以下规范及参考文献编制：《建筑基坑支护规程》（JGJ120-99）等编制。

一、参数信息1.基本参数基坑开挖深度H：5m；侧壁重要性系数γ0：1.10；水泥土墙体平均重度γcs：20kN/m3；混凝土强度等级：C30；水泥土墙开挖龄期：15天；基坑外侧水位深度h wa：1.5m；基坑内侧水位深度h wp：6m；自定义水泥土墙嵌固深度：5m；2.土层参数3.荷载参数二、嵌固深度计算嵌固深度计算公式：h0=n0h式中：h - 基坑开挖深度，h=5m；n0 - 嵌固深度系数，根据内聚力系数δ=c/γh=10/(18×5)=0.111，查表得n0=0.431；h0=n0h=0.431×5=2.156m；嵌固深度设计值：h d=1.1h0=1.1×2.156=2.371m；抗渗透稳定条件：h d≥1.2γ0（h-h wa）=1.2×1.10×（5-1.5）=4.620m；嵌固深度最小值：h d=0.4h=0.4×5=2.000m；，min自定义嵌固深度：h dz=5m；经过计算，嵌固深度应取h d=5.00m。

三、墙体厚度计算1、水平荷载（1）、主动土压力系数：K a1=Tan2(45°-φ1/2)=Tan2(45-15.000/2)=0.589；K a2=Tan2(45°-φ2/2)=Tan2(45-15.000/2)=0.589；K a3=Tan2(45°-φ3/2)=Tan2(45-15.000/2)=0.589；K a4=Tan2(45°-φ4/2)=Tan2(45-15.000/2)=0.589；K a5=Tan2(45°-φ5/2)=Tan2(45-20.000/2)=0.490；（2）、土压力、地下水以及地面附加荷载产生的水平荷载：第1层土:0.000～0.500米；σa1上=P1Ka1-2C1Ka10.5=5.000×0.589-2×10.000×0.5890.5=-12.403kN/m；σa1上=(γ1h1+P1)Ka1-2C1Ka10.5=[18.000×0.500+5.000]×0.589-2×10.000×0.5890.5=-7.103kN/m；第2层土:0.500～1.500米；H 2' = ∑γihi/γ2= 9.000/18.000 = 0.500；σa2上 = [γ2H2'+P1+P2a2/(a2+2l2)]Ka2-2C2Ka20.5 = [18.000×0.500+5.000+2.500]×0.589-2×10.000×0.5890.5 = -5.631kN/m；σa2上 = [γ2(H2'+h2)+P1+P2a2/(a2+2l2)]Ka2-2C2Ka20.5 = [18.000×(0.500+1.000)+5.000+2.500]×0.589-2×10.000×0.5890.5 = 4.967kN/m；第3层土:1.500～2.500米；H 3' = ∑γihi/γ3= 27.000/18.000 = 1.500；σa3上 = [γ3H3'+P1+P2a2/(a2+2l2)]Ka3-2C3Ka30.5 = [18.000×1.500+5.000+2.500]×0.589-2×10.000×0.5890.5 = 4.967kN/m；σa3上 = [γ3H3'+P1+P2a2/(a2+2l2)]Ka3-2C3Ka30.5+γ'h3Ka3+0.5γw h32 = [18.000×1.500+5.000+2.500]×0.589-2×10.000×0.5890.5+ 16.000×1.000×0.589+0.5×10×1.0002= 19.387kN/m；第4层土:2.500～6.000米；H 4' = H3' = 1.500；σa4上 = [γ4H4'+P1]Ka4-2C4Ka40.5+γ'h3Ka4+0.5γw h32 = [18.000×1.500+5.000]×0.589-2×10.000×0.5890.5 + 16.000×1.000×0.589+0.5×10×1.0002 = 17.915kN/m；σa4上 = [γ4H4'+P1]Ka4-2C4Ka40.5+γ'h4Ka4+0.5γw h42 = [18.000×1.500+5.000]×0.589-2×10.000×0.5890.5 + 16.000×4.500×0.589+0.5×10×4.5002 = 147.138kN/m；第5层土:6.000～10.000米；H 5' = H4' = 1.500；σa5上 = [γ5H5'+P1]Ka5-2C5Ka50.5+γ'h4Ka5+0.5γw h42 = [19.000×1.500+5.000]×0.490-2×12.000×0.4900.5 + 18.000×4.500×0.490+0.5×10×4.5002 = 140.583kN/m；σa5上 = [γ5H5'+P1]Ka5-2C5Ka50.5+γ'h5Ka5+0.5γw h52 = [19.000×1.500+5.000]×0.490-2×12.000×0.4900.5 + 18.000×8.500×0.490+0.5×10×8.5002 = 435.884kN/m；（3）、水平荷载：Z0=(σa2下×h2)/(σa2上+ σa2下)=(4.967×1.000)/(5.631+4.967)=0.469m；第1层土：Ea1=0.00kN/m；第2层土：E a2=0.5×Z×σa2下=0.5×0.469×4.967=1.164kN/m；作用位置：ha2=Z/3+∑hi=0.469/3+8.500=8.656m；第3层土：E a3=h3×(σa3上+σa3下)/2=1.000×(4.967+19.387)/2=12.177kN/m；作用位置：ha3=h3(2σa3上+σa3下)/(3σa3上+3σa3下)+∑hi=1.000×(2×4.967+19.387)/(3×4.967+3×19.387)+7.500=7.901m；第4层土：E a4=h4×(σa4上+σa4下)/2=3.500×(17.915+147.138)/2=288.843kN/m；作用位置：ha4=h4(2σa4上+σa4下)/(3σa4上+3σa4下)+∑hi=3.500×(2×17.915+147.138)/(3×17.915+3×147.138)+4.000=5.293m；第5层土：E a5=h5×(σa5上+σa5下)/2=4.000×(140.583+435.884)/2=1152.935kN/m；作用位置：ha5=h5(2σa5上+σa5下)/(3σa5上+3σa5下)+∑hi=4.000×(2×140.583+435.884)/(3×140.583+3×435.884)+0.000=1.658m；土压力合力：E a= ΣE ai= 1.164+12.177+288.843+1152.935=1455.119kN/m；合力作用点：h a= Σh i E ai/E a=(1.164×8.656+12.177×7.901+288.843×5.293+1152.935×1.658)/1455.119=2.438m；2、水平抗力计算K pi =Tan2(45°+φi/2)；根据公式计算得Kp1=Tan2(45°+15.000°/2)=1.698；基坑下土层以上的土层厚度之和与水位深度进行比较∑hi=1.000≤hwp=6.000,经比较可知，水位在本土层以下；σp1k上=0.000kPa；σpi下=σpi上+γpi h i；σp1下=0.000+18.000×1.000=18.000kPa；epik上=σpi上Kpi+2ci(Kpi)1/2；ep1k上=0.000×1.698+2×10.000×(1.698)1/2=26.065kPa；epik下=σpi下Kpi+2ci(Kpi)1/2；ep1k下=18.000×1.698+2×10.000×(1.698)1/2=56.636kPa；式中C1----第1层土的粘聚力；E pi =(epik上+epik下)×hi/2；Ep1=(26.065+56.636)×1.000/2=41.350kPa；本土层合力作用点距支护桩底的距离为hpi；h pi =hd-｛Σhi-(epik下+2epik上)/[(3(epik上+ epik下))]hi｝；hp1=4.438；K pi =Tan2(45°+φi/2)；根据公式计算得Kp2=Tan2(45°+20.000°/2)=2.040；基坑下土层以上的土层厚度之和与水位深度进行比较∑hi=5.000≤hwp=6.000,经比较可知，水位在本土层以下；σp2k上=18.000kPa；σpi下=σpi上+γpi h i；σp2下=18.000+19.000×4.000=94.000kPa；epik上=σpi上Kpi+2ci(Kpi)1/2；ep2k上=18.000×2.040+2×12.000×(2.040)1/2=70.988kPa；epik下=σpi下Kpi+2ci(Kpi)1/2；ep2k下=94.000×2.040+2×12.000×(2.040)1/2=225.999kPa；式中C2----第2层土的粘聚力；E pi =(epik上+epik下)×hi/2；Ep2=(70.988+225.999)×4.000/2=593.974kPa；本土层合力作用点距支护桩底的距离为hpi；h pi =hd-｛Σhi-(epik下+2epik上)/[(3(epik上+ epik下))]hi｝；hp2=1.652；∑Epi=635.32;每一土层合力作用点距支护桩底的距离为h pi；则所有土层总的合力作用点距支护桩底的距离为hp；根据公式计算得，合力作用点至桩底的距离hp=1.83。
