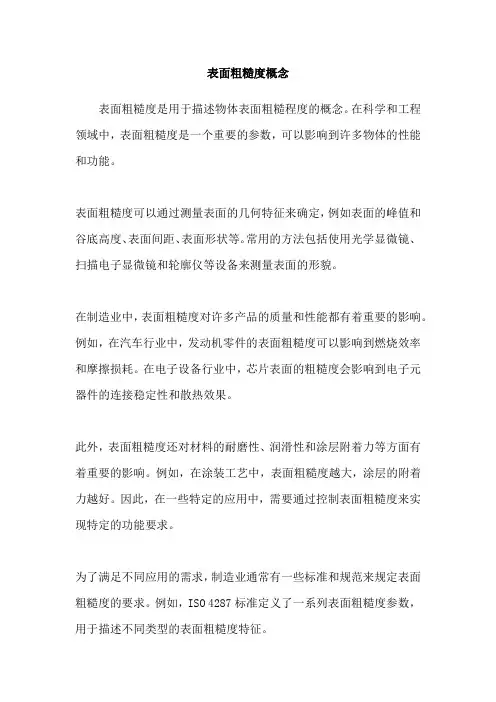

表面粗糙度的概念

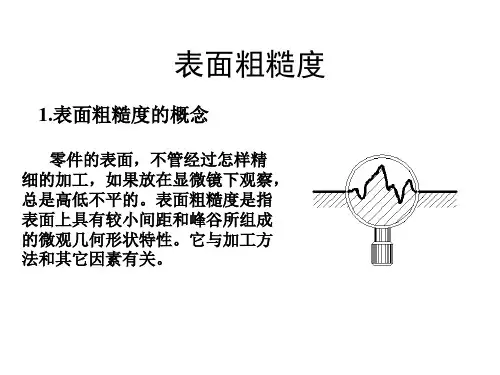

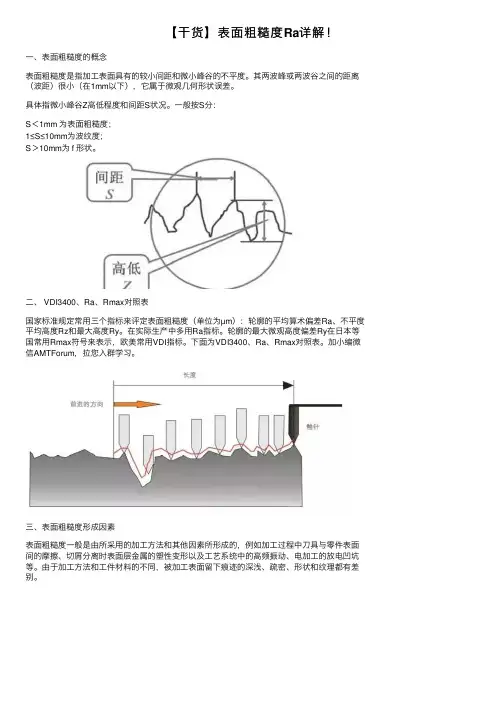

零件表面经加工后，看起来很光滑，见下图a，若用放大镜观察、则会看到表面有明显高低不平的粗糙痕迹，见下图b。这种零件加工表面上所存在的较小间距的峰谷组成的微观几何特性称为表面粗糙度。

表面粗糙度反映了零件表面的质量，它对零件的装配、工作精度、疲劳强度、耐磨、抗蚀和外观等都有影响。零件的表面粗糙度应根据零件的作用恰当地选择。

表面粗糙度的主要参数

评定表面粗糙度的参数有三项，即：

轮廓算术平均偏差Ra；

微观不平度十点高度Rz；

轮廓最大高度Ry

表面粗糙度符号、代号

表面粗糙度代号及意义见下表。

表面粗糙度符号的画法见下图。

表面粗糙度数值及其有关规定详见GB／T131一93，在符号中注写的位置见下

图。

表面粗糙度代（符）号在图样上的标注方法

表面粗糙度代号中数字及符号的方向必须按下图a的规定标注。带有横线的表面粗糙度符号应按下图b的规定标注。

在图样上，当空间狭小或不便标注时可以引出标注，见下图。

当零件所有表面具有相同的表面粗糙度要求时，可统一标注在图样的右上角，见下图。

零件上连续表面（下图）、重复要素（如孔、齿、槽等）的表面和用细实线连接不连续的同一表面，其表面粗糙度代（符）号只注一次。

同一表面上有不同的表面粗糙度要求时，应用细实线画出其分界线，并注出相应的表面粗糙度代号和尺寸，见下图。

齿轮、螺纹等工作表面没有画出齿（牙）形时，其表面粗糙度代（符）号注法见下图。

中心孔的工作表面，键槽工作表面，倒角，圆角的表面粗糙度代号可以简化标注，见下图。
