一体化净水设备安装、调试、运行操作维护说明

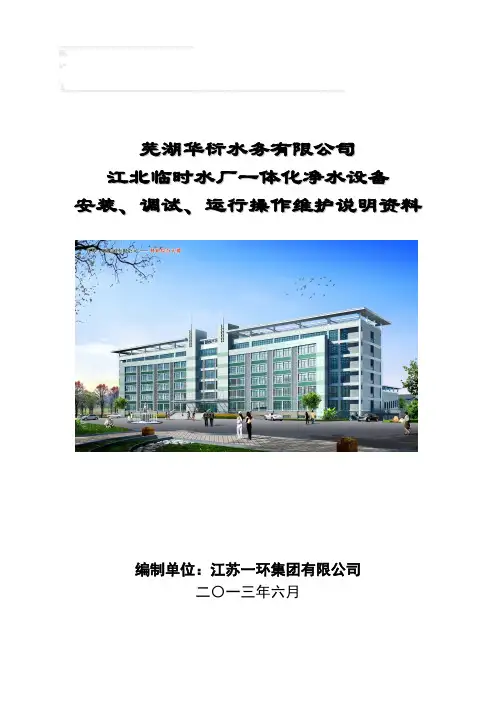

芜湖华衍水务有限公司

江北临时水厂一体化净水设备

安装、调试、运行操作维护说明资料

编制单位：江苏一环集团有限公司

二〇一三年六月

目录

一、调试大纲

二、工程概况

三、工艺设计说明

四、一体化净水设备主要技术参数

五、调试、操作说明

六、维护

七、一般故障及排除方法

☆须知：

为使一体化净水设备尽快投入运行，特编制本调试方案供贵方相关人员调试运行时作参考，同时在试运行时我方也将派技术人员现场指导，相互学习交流。由于贵公司一年多前在三山临时水厂配套的设备与本次设备相同，三山水厂已掌握了一套运行该设备的成功经验，并了解到贵方已安排操作人员到三山水厂进行了操作培训，为本次调试运行打好了基础。确保能按时、优质供水。水厂的通水必将产生具大的社会效益和经济效益。

要求操作人员必须具备高中以上文化程度、责任心强、不怕苦的精神，并每天作好运行记录，总结经验，安全生产、管理使用好本设备，同时我公司将不定期地派员进行用户回访和技术咨询。

本操作说明仅作为业主操作工在实际操时的一个纲要性指导，具体方法需在实际操作中体会及总结，方能使设备正常高效运行，系统调试期间，我公司将派技术人员作指导工作，并配合业主作好对操作人员培训工作。

现根据江北临时水厂通水时间安排，特编制本调试方案，需多方配合调试、试运行，确保按时供水。调试、试运行周期约一周。

一、调试大纲：

本调试方案按如下步序说明，供一体化净水设备调试运行时参考：

工程概况及工艺设计说明

一体化净水设备性能参数

调试准备工作

滤料的填装、清洗

设备、管道的消毒

设备试运行

设备排泥

设备反冲洗

设备的维护

一般故障的排除

二、工程概况

江北产业集中区规划总面积200平方公里,起步区面积15平方公里，位于江北沈巷镇的南端。目前已有48家国内外有影响的大企业入驻集中区，投资总额超过150亿。芜湖华衍水务在江北产业集中区起步区内，兴建一座3.0万m3/d临时水厂，解决近几年集中区建设发展的用水需求，为集中区的招商引资提供良好的投资环境。主要工程内容有取水泵船、沉淀过滤一体化净水设备，2000 m3钢结构清水池、加药间、消毒间、配电房、附属用房、DN600原水输水管、DN300排水管及DN800出厂水总管等设施。总投资约3900万元，计划2013年6月建成投产。

三、工艺设计说明

2.1设计流量及水质要求

2.1.1设计流量

设计要求：

临时水厂设计产水能力30000m3/d。

本方案设计：

设计水量按每小时1250m3/h（30000m3/d）设计，分3组运行，每组处理能力为417m3/h （10000m3/d）。

运行模式：

24小时/天、7天/周，并联运行。

2.1.2设计水质

1）原水水质

原水长江水源，长江芜湖段总体水质良好，水质指标均达到地表（二~三）类水质标准，且多数指标在二类水质指标内。依照《地表水环境质量标准》（GB3838-2002），水质达到Ⅱ类水标准。

色度：≤30° COD: 2～4.5mg/L；

浊度： 2～200NTU PH范围：6～9；

2）出水水质

经一体化净水装置处理过的出水水质经消毒后必须达到现行国家标准《城市供水水质标准》（CJ/T206－2005）、《生活饮用水卫生标准》（GB5749－2006）的标准，出厂水浊度1.0NTU以下（含1.0NTU）。

2.2工艺设计原则

1.依据业主要求，遵守有关法律法规、建筑、环保标准规范。

2.科学合理地利用土地，布置紧凑，占地面积小，工程投资省，并保证处理工艺实用可靠，出水水质稳定。

3．保证采用先进、成熟、可靠的处理工艺（包括合理的技术设计参数），有效去除水中的悬浮物含量及其它相关的不合格指标，使之处理出水各项指标达到设计要求。

4.给水处理设备及相关设施在运行上有较大的灵活性和可调节性，以适应水质和水量一定的变化。

5.充分考虑处理站系统配套的减振、降噪、除臭等措施，以防止对环境的二次污染，并注意与周围环境相协调。

6.整个处理系统基本实现自动化控制，操作管理方便，并在必要的水质控制点采用仪表进行水质监测。

7.净水处理中的关键设备采用钢制一体化净水设备，与土建构筑物有机结合，施工方便快捷。

2.3处理工艺流程

工艺流程框图： 加药装置

原有取水口 → 一级提升泵 → 管道混合器 →反应部分→沉淀部分→过滤部分→

→清水池→清水提升泵→用水点

消毒装置

注：虚线框内为一体化净水器 2.4工艺流程说明

本净水工程源水为长江芜湖段水源，水质较好。处理源水由江边取水泵输入临时水厂内的净水处理系统。

一体化净水器网格反应：

反应部分采用高效简洁的上下翻腾式网格反应，在各个反应单元内设多层网格，使

加混凝剂

一体化净水器

水流过网格时产生强烈的惯性效应和扰流作用，使混凝剂与水中的小颗粒悬浮物产生聚凝作用，并逐渐形成矾花，同时网格又控制矾花合理的有效碰撞，矾花迅速变大且密实，并且容易沉淀。在反应池全程分段布设格网，使矾花颗粒由小到大，由松散到密实，大大缩短了反应时间，一般5-12min即可较好完成絮凝。为下一步的沉淀分离做好准备。

★由于长江水泥砂量大，大颗料泥砂有可能在反应池内提前沉降，每格反应池一般每天定时排泥一次。

一体化净水器高效沉淀：

斜管沉淀池是根据平流式沉淀原理，在池内增加许多斜管后，加大水池过水断面的湿周，同时减小水力半径，大大降低雷诺数Re，从而减少水的紊动，促进沉淀，另外加设斜管，使颗粒沉淀距离缩短，减少沉淀时间，沉淀效率大大提高。

★沉淀池排泥根据源水浊度，处理水量确定，一般每天排泥二次，斜管区泥砂淤积，建议每周清洗一次，集水槽表面受光合作用影响、有藻类附壁，建议每周用高压清水清洗；

★沉淀池内设有斜管，由于斜管主要成份为塑料因子，容易受紫外线光照老化，在设备运行时，由于浸泡在水中，不易受紫外线影响，但如果长期设备停用或检修时，需在上面覆盖遮阳布防止光照。

一体化净水器过滤部分：（见图一）

在净水器运行过程中，处理水最终经过滤处理。原水经布水后进入天然石英砂滤层，经过滤后清水即从连通管注入水箱内储存，水箱充满后，水流通过出水管口出水进入清水池，滤层不断截留悬浮物，造成滤层阻力的逐渐增加，当达到设计规定的水头损失值时，虹吸管系统自动进行反冲洗，清除截留在滤料在的杂质，使其恢复净水机能，净水器的正常有效运行。

★滤池反冲洗时间受原水浊度影响而不同，为保证滤池的正常运行，建议滤池每天至少反冲洗一次。
