2013机械系统设计期末考试题.
机械设计期末考试题目含答案(四套)
练习题一一、填空题1.按照摩擦界面的润滑状态,可将摩擦分为干摩擦、边界摩擦、液体摩擦和混合摩擦2.已知某三线螺纹中径为9.5mm,螺距为1mm,则螺纹的导程为3mm3.螺纹连接防松的实质就是防止螺纹副的相对转动,按照防松方法的工作原理可将其分为三类,分别是摩擦防松、机械防松和永久防松4.受轴向工作载荷的紧螺栓连接中,螺栓受到的总拉力F0与预紧力F’、残余预紧力F"和工作拉力F之间的关系为b.A.F0=F’+F b F0= F’+Cb/ (Cb+Cm)F C、F,=F'+F"5.导向平键的工作面是键的两侧面,导向平键连接的主要失效形式是工作面的磨损6.V带传动中带工作中最大应力产生在紧边进入小带轮处,其值为:@max=@1+@b1+@c7.齿轮传动中选取齿宽系数时,一般采用硬齿面齿轮时齿宽系数b采用软齿面齿轮时齿宽系效,齿轮相对于轴承对称布置时的齿宽系数a齿轮悬臂布置时的齿宽系数。
a、大于:b、小于: C、等于,8.一减速齿轮传动,主动轮1用45号钢调质,从动轮用45号钢正火,则它们齿面接触应力的关系是@h1 b @h2, 齿根弯曲应力的关系是@F1 a @F2,a、> b=. c.<9.按国家标准GB/292-1993规定,代号为32208的滚动轴承类型为圆锥滚子轴承,其内径为40 mm其精度为_ P0级。
10.下列各种联轴器中,属于弹性联轴器的是d,属于可移式刚性联轴器的是a.属于固定式刚性联轴器的是b和ca万向联轴器:b.凸缘联轴器:C套简联轴器:d弹性柱销联轴器,11.联轴器和离合器都是用来实现轴与轴之间的连接,传递运动和动力,但联轴器与离合器的主要区别在于联轴器要在停车后才实现轴与轴的结合或分离,而离合器可使工作中的轴随时实现结合或分离12.当动压润滑条件不具备,且边界膜遭破坏时,就会出现液体摩擦、边界摩擦和干摩擦问时存在的现象,这种摩擦状态称为混合摩擦13.一公称直径为d=16mm的螺纹副,螺纹头数n=2. 螺纹p=4mm螺纹中径d2=D2=14mm 牙侧角B=15%, 螺纹副材料的当量摩擦系数f=0.08~0.10,经计算该螺纹副a自锁性要求。
机械设计期末考试试题与答案分析
机械设计期末考试试题与答案分析(总6页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--机械设计试卷一、选择题(共30分、每小题2分)1、链传动作用在轴和轴承上的载荷比带传动要小,这主要是因为( C )。
A、链传动只用来传递较小功率B、链速较高,在传递相同功率时圆周力小C、链传动是啮合传动,无需大的张紧力D、链的质量大,离心力大2、直齿圆柱齿轮传动,当齿轮直径不变,而减小模数增加齿数时,则( C )。
A、提高了轮齿的弯曲强度B、提高了齿面的接触强度C、降低了轮齿的弯曲强度D、降低了齿面的接触强度3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用( A )。
A.弹性柱销联轴器 B.凸缘联轴器C. 十字滑块联轴器 D.万向联轴器4、带传动工作时,设小带轮为主动轮,则带的最大应力发生在带( C )。
A.进入大带轮处 B.离开大带轮处C. 进入小带轮处 D.离开小带轮处5、有一减速器传动装置由带传动、链传动和齿轮传动组成,其安排顺序以方案( A )为好。
A.带传动齿轮传动链传动B.链传动齿轮传动带传动C.带传动链传动齿轮传动D.链传动带传动齿轮传动6.螺纹联接防松的根本问题在于( C )。
A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度7.为联接承受横向工作载荷的两块薄钢板,一般采用的螺纹联接类型应是( A )。
A.螺栓联接 B. 双头螺柱联接C.螺钉联接 D. 紧定螺钉联接8.齿面硬度HB≤350HBS的闭式钢制齿轮传动中,主要失效形式为( B )。
A.齿面磨损 B.齿面点蚀C.齿面胶合 D. 轮齿折断9.不完全液体润滑滑动轴承,验算][pvpv 是为了防止轴承( B )。
A. 过度磨损B. 过热产生胶合C. 产生塑性变形D. 发生疲劳点蚀10、对于温度变化不大的短轴,考虑结构简单,轴承部件的轴向固定方式宜采用( A )。

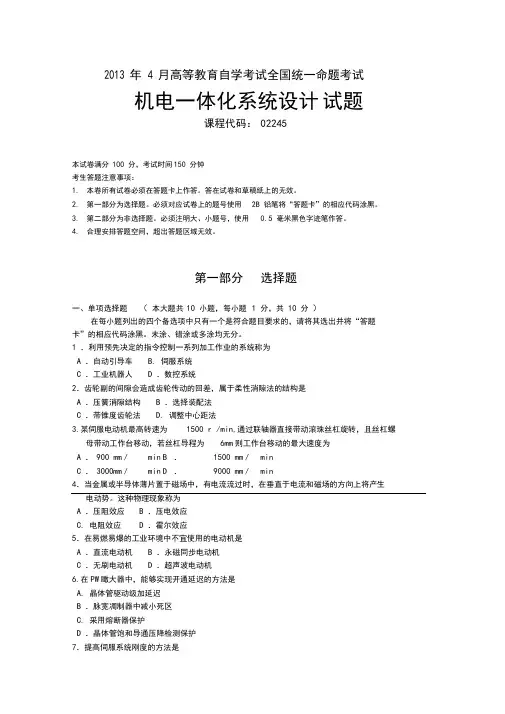

02245机电一体化系统设计2013年4-月试题及答案
2013 年4 月高等教育自学考试全国统一命题考试机电一体化系统设计试题课程代码:02245本试卷满分100 分,考试时间150 分钟考生答题注意事项:1.本卷所有试卷必须在答题卡上作答。
答在试卷和草稿纸上的无效。
2.第一部分为选择题。
必须对应试卷上的题号使用2B 铅笔将“答题卡”的相应代码涂黑。
3.第二部分为非选择题。
必须注明大、小题号,使用0.5 毫米黑色字迹笔作答。
4.合理安排答题空间,超出答题区域无效。
第一部分选择题一、单项选择题(本大题共10 小题,每小题 1 分,共10 分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其选出并将“答题卡”的相应代码涂黑。
未涂、错涂或多涂均无分。
1 .利用预先决定的指令控制一系列加工作业的系统称为A .自动引导车 B. 伺服系统C .工业机器人D .数控系统2.齿轮副的间隙会造成齿轮传动的回差,属于柔性消隙法的结构是A .压簧消隙结构B .选择装配法C .带锥度齿轮法 D. 调整中心距法3.某伺服电动机最高转速为1500 r /min,通过联轴器直接带动滚珠丝杠旋转,且丝杠螺母带动工作台移动,若丝杠导程为6mm则工作台移动的最大速度为A .900 mm/minB .1500 mm/minC .3000mm/minD .9000 mm/min4.当金属或半导体薄片置于磁场中,有电流流过时,在垂直于电流和磁场的方向上将产生电动势。
这种物理现象称为A .压阻效应B .压电效应C. 电阻效应 D .霍尔效应5.在易燃易爆的工业环境中不宜使用的电动机是A .直流电动机B .永磁同步电动机C .无刷电动机D .超声波电动机6.在PW瞰大器中,能够实现开通延迟的方法是A. 晶体管驱动级加延迟B .脉宽凋制器中减小死区C. 采用熔断器保护D .晶体管饱和导通压降检测保护7.提高伺服系统刚度的方法是A.增大电枢回路电阻RB .增大系统增益K vC .减小系统增益K vD.减小电机反电势系数K e8.在具有位置环的全闭环交流伺服系统中,速度环的反馈通常取自与伺服电动机同轴安装的A .光栅尺B .磁栅尺C .感应同步器D .光电编码器9.适用于自动检测、监测及控制的西门子S7系列超小型的PLC是A . SIMATIC S7 —200PLCB . SIMATIC NETC . SIMATIC S7 —300PLCD . SIMATIC S7 —400PLC10.助记符语句AND NOT 0.00的含义是A .载入一个动合触点0. 00B .并联一个动合触点0. 00C .串联一个动断触点0. 00D .串联一个动合触点0. 00第二部分非选择题二、简答题(本大题共8小题,每小题4分,共32分)请在答题卡上作答。

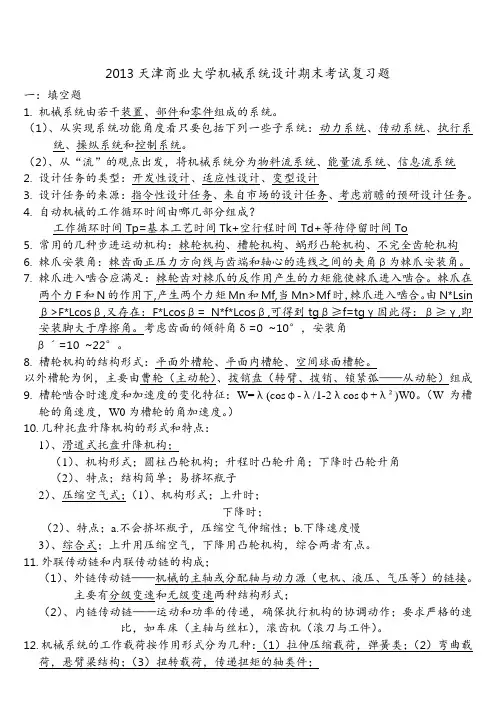

2013机械系统设计期末考试题
2013天津商业大学机械系统设计期末考试复习题一:填空题1.机械系统由若干装置、部件和零件组成的系统。
(1)、从实现系统功能角度看只要包括下列一些子系统:动力系统、传动系统、执行系统、操纵系统和控制系统。
(2)、从“流”的观点出发,将机械系统分为物料流系统、能量流系统、信息流系统2.设计任务的类型:开发性设计、适应性设计、变型设计3.设计任务的来源:指令性设计任务、来自市场的设计任务、考虑前瞻的预研设计任务。
4.自动机械的工作循环时间由哪几部分组成?工作循环时间Tp=基本工艺时间Tk+空行程时间Td+等待停留时间To5.常用的几种步进运动机构:棘轮机构、槽轮机构、蜗形凸轮机构、不完全齿轮机构6.棘爪安装角:棘齿面正压力方向线与齿端和轴心的连线之间的夹角β为棘爪安装角。
7.棘爪进入啮合应满足:棘轮齿对棘爪的反作用产生的力矩能使棘爪进入啮合。
棘爪在两个力F和N的作用下,产生两个力矩Mn和Mf,当Mn>Mf时,棘爪进入啮合。
由N*Lsinβ>F*Lcosβ,又存在:F*Lcosβ= N*f*Lcosβ,可得到tgβ≥f=tgγ因此得:β≥γ,即安装脚大于摩擦角。
考虑齿面的倾斜角δ=0~10°,安装角βˊ=10~22°。
8.槽轮机构的结构形式:平面外槽轮、平面内槽轮、空间球面槽轮。
以外槽轮为例,主要由曹轮(主动轮)、拨销盘(转臂、拨销、锁紧弧——从动轮)组成9.槽轮啮合时速度和加速度的变化特征:W=λ(cosφ-λ/1-2λcosφ+λ²)W0。
(W为槽轮的角速度,W0为槽轮的角加速度。
)10.几种托盘升降机构的形式和特点:1)、滑道式托盘升降机构;(1)、机构形式;圆柱凸轮机构;升程时凸轮升角;下降时凸轮升角(2)、特点;结构简单;易挤坏瓶子2)、压缩空气式;(1)、机构形式;上升时;下降时;(2)、特点;a.不会挤坏瓶子,压缩空气伸缩性;b.下降速度慢3)、综合式;上升用压缩空气,下降用凸轮机构,综合两者有点。
机械设计期末考试卷子(内含答案)
;.一.是非题(每题2分,共10分)1.带传动中的弹性滑动是可以防止的。
()2.向心滑动轴承验算压强P的实质是控制轴承发热量。
()3.增大齿轮的模数,可以提高齿轮的接触强度。
()4.键是一种标准零件。
()5.一般情况下,链传动瞬时传动比恒定。
()二.选择题(每题2分,共10分)1.三角带的公称长度是指▁▁▁▁。
a.外圆周长b.内圆周长c.节线周长2.齿面接触疲劳强度设计准则是针对齿轮▁▁▁▁建立的。
a.齿面点蚀b.齿面胶合c.齿面磨损3.紧螺栓联接强度计算时,螺栓所受轴向拉力乘以3.1,是▁▁▁。
a.防止松脱b.保证足够的预紧力c.计入扭转剪应力4.普通平键是靠键的▁▁▁来传递扭矩。
a.下表面b.两侧面c.上、下表面5.对于转轴的强度计算,应按▁▁▁▁计算。
a.弯矩b.扭矩c.弯矩、扭矩合成的当量弯矩三.填充(每题2分,共14分)1.齿轮的齿形系数与▁▁▁▁▁▁有关,齿形系数越大,轮齿的弯曲强度越▁▁▁▁▁▁▁▁。
2.带传动工作时,带的最大应力发生在▁▁▁▁▁▁。
3.蜗杆传动,蜗杆头数越多,效率越▁▁▁▁▁。
4.滚动轴承的额定寿命是指可靠性为▁▁▁▁▁▁的寿命。
5.非液体摩擦滑动轴承常见的失效形式为▁▁▁▁▁和▁▁▁▁▁▁。
四.简答(共16分)1.联接螺纹既满足vΦ<ψ的自锁条件,为什么还要加防松装置?试举出两种常用防松原理的防松装置。
(6分)2.齿面接触疲劳强度计算,齿根弯曲疲劳强度计算的力学模型?(6分)3.314轴承代号的含义(轴承类型、精度等级、内径尺寸、直径系列)?(4分)五.设计计算(共50分)1.图示汽缸内径mmD500=,气压MPa2.1=P,mmD640=,要求螺栓间距不大于mm150,残余预紧力'pQ是工作载荷的5.1倍,确定螺栓数目和所受的最大轴向拉力。
(15分);.2. 图示蜗杆--斜齿圆柱齿轮传动,蜗杆主动,蜗杆转向及螺旋线方向如图,要求:(1)画出Ⅱ轴的转向及蜗轮2的螺旋线方向;(2)要求Ⅱ轴上轴向力抵消一部分,定出齿轮3、4的螺旋线方向; (3)在图上画出蜗轮2及齿轮4的各分力 方向。

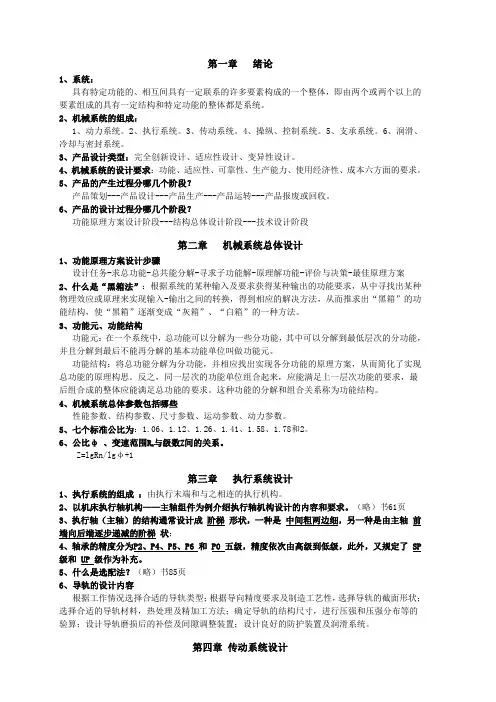

机械系统设计习题(有答案版)
第一章绪论1、系统:具有特定功能的、相互间具有一定联系的许多要素构成的一个整体,即由两个或两个以上的要素组成的具有一定结构和特定功能的整体都是系统。
2、机械系统的组成:1、动力系统。
2、执行系统。
3、传动系统。
4、操纵、控制系统。
5、支承系统。
6、润滑、冷却与密封系统。
3、产品设计类型:完全创新设计、适应性设计、变异性设计。
4、机械系统的设计要求:功能、适应性、可靠性、生产能力、使用经济性、成本六方面的要求。
5、产品的产生过程分哪几个阶段?产品策划---产品设计---产品生产---产品运转---产品报废或回收。
6、产品的设计过程分哪几个阶段?功能原理方案设计阶段---结构总体设计阶段---技术设计阶段第二章机械系统总体设计1、功能原理方案设计步骤设计任务-求总功能-总共能分解-寻求子功能解-原理解功能-评价与决策-最佳原理方案2、什么是“黑箱法”:根据系统的某种输入及要求获得某种输出的功能要求,从中寻找出某种物理效应或原理来实现输入-输出之间的转换,得到相应的解决方法,从而推求出“黑箱”的功能结构,使“黑箱”逐渐变成“灰箱”、“白箱”的一种方法。
3、功能元、功能结构功能元:在一个系统中,总功能可以分解为一些分功能,其中可以分解到最低层次的分功能,并且分解到最后不能再分解的基本功能单位叫做功能元。
功能结构:将总功能分解为分功能,并相应找出实现各分功能的原理方案,从而简化了实现总功能的原理构思。
反之,同一层次的功能单位组合起来,应能满足上一层次功能的要求,最后组合成的整体应能满足总功能的要求。
这种功能的分解和组合关系称为功能结构。
4、机械系统总体参数包括哪些性能参数、结构参数、尺寸参数、运动参数、动力参数。
5、七个标准公比为:1.06、1.12、1.26、1.41、1.58、1.78和2。
6、公比φ、变速范围R n与级数Z间的关系。
Z=lgRn/lgφ+1第三章执行系统设计1、执行系统的组成:由执行末端和与之相连的执行机构。
机械设计期末考试试题包括答案解析总结
机械设计试卷一、选择题(共30 分、每题 2 分)1、链传动作用在轴和轴承上的载荷比带传动要小,这主要是由于(C)。
A、链传动只用来传达较小功率B、链速较高,在传达相同功率时圆周力小C、链传动是啮合传动,无需大的张紧力D、链的质量大,离心力大2、直齿圆柱齿轮传动,当齿轮直径不变,而减小模数增加齿数时,则(C)。
A、提高了轮齿的波折强度B、提高了齿面的接触强度C、降低了轮齿的波折强度D、降低了齿面的接触强度3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜采用(A)。
A.弹性柱销联轴器B.凸缘联轴器C. 十字滑块联轴器D.万向联轴器4、带传动工作时,设小带轮为主动轮,则带的最大应力发生在带(C)。
A.进入大带轮处B.走开大带轮处C. 进入小带轮处D.走开小带轮处5、有一减速器传动装置由带传动、链传动和齿轮传动组成,其安排序次以方案(A)为好。
A.带传动齿轮传动链传动B.链传动齿轮传动带传动C.带传动链传动齿轮传动6.螺纹联接防松的根本问题在于(C)。
A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防范螺纹副的相对转动D、增加螺纹联接的刚度7.为联接承受横向工作载荷的两块薄钢板,一般采用的螺纹联接种类应是(A)。
A.螺栓联接 B. 双头螺柱联接C.螺钉联接 D. 紧定螺钉联接8.齿面硬度HB≤350HBS的闭式钢制齿轮传动中,主要无效形式为(B)。
A.齿面磨损B.齿面点蚀C.齿面胶合 D. 轮齿折断9.不完好液体润滑滑动轴承,验算pv[ pv] 是为了防范轴承(B)。
A. 过分磨损B. 过热产生胶合C. 产生塑性变形D. 发生疲倦点蚀10、对于温度变化不大的短轴,考虑结构简单,轴承部件的轴向固定方式宜采用(A)。
A.两端固定B.两端游动C.一端固定一端游动D.A, B, C均能够11、在蜗杆传动设计中,除规定模数标准化外,还规定蜗杆直径 d1取标准,其目的是(B)。
A.限制加工蜗杆的刀具数量B.限制加工蜗轮的刀具数量并便于刀具的标准化C.为了装置方便D.链传动带传动齿轮传动D.为了提高加工精度12、工作时承受弯矩并传达转矩的轴称为(B)。
机械设计期末考试试卷大全(复习题库)解读
机械设计期末考试试卷大全(复习题库)(杜希元整理)机械设计期末考试试卷(1)一、选择题1.对受轴向变载荷的紧螺栓联接,在限定螺栓总拉力的情况下,提高螺栓疲劳强度的有效措施是___A_______。
A)增大被联接件的刚度B)减小被联接件的刚度C)增大螺栓的刚度2.设计键联接的几项主要内容是:a)按轮毂长度选择键的长度;b)按使用要求选择键的主要类型;c)按轴的直径选择键的剖面尺寸;d)对键联接进行必要的强度校核。
在具体设计时,一般顺序是___B________。
A)b→a→c→dB)b→c→a→dC)a→c→b→dD)c→d→b→a3.链传动中,限制链轮最少齿数的目的是为了__A_.A)减少传动的运动不均匀性和动载荷B)防止链节磨损后脱链C)使小链轮轮齿受力均匀D)防止润滑不良时轮齿加速磨损4.磨损尚无完善的计算方法,故目前设计开式齿轮传动时,一般按弯曲疲劳强度设计计算,用适当增大模数的方法以考虑__C_的影响。
A)齿面点蚀B)齿面塑性变形C)齿面磨损D)齿面胶合5.滑动轴承的宽径比愈小,则B。
A)轴承温升愈大B)摩擦功耗愈小C)承载能力愈大D)端泄愈小6.蜗杆传动中,轮齿承载能力的计算主要是针对__B_来进行的.A)蜗杆齿面接触强度和蜗轮齿根抗弯强度B)蜗轮齿面接触强度和齿根抗弯强度C)蜗杆齿面接触强度和齿根抗弯强度D)蜗轮齿面接触强度和蜗杆齿根抗弯强度7.若一对滚动轴承的基本额定寿命为537000转,则该轴承所受的当量动载荷A基本额定动载荷。
A)大于B)等于C)小于8.自行车的中轴属于A.A)转轴;B)心轴;C)传动轴。
9.带、链、齿轮组成的多级减速传动中,链传动应放在B。
A)高速级B)低速级C)高、低均可10.联轴器和离合器的根本区别是C。
A)联轴器只能用来联结两根轴,离合器还可用来联结轴上的其它回转零件B)联轴器只能用来传递转矩;离合器除传递转矩外,还可用作安全、定向或启动装置C)要把联轴器联结的两轴分离,需要使机器停车进行拆卸;离合器可在机器工作过程中随时使两轴接合或分离D)联轴器可以采用弹性元件来缓冲吸振;离合器则没有这种特性二、填空题(10分)1.蜗杆传动,蜗杆头数越多,效率越高。
机械系统设计考试题
机械系统设计考试题(总3页)-本页仅作为文档封面,使用时请直接删除即可--内页可以根据需求调整合适字体及大小-一、判断题1. 优质要素组成的系统,其整体功能就好,质量差的要素组成的系统其整体功能就差。
(X)2. 产品质量、经济性取决于设计制造和管理的综合水平。
其中产品设计是先天性的、决定性的。
(7)3. 机械系统总体布置的顺序:先布置动力和控制系统,再布置传动、操纵及支承系统等。
最后布置执行系统。
(x)4. 传动机构布置的先后顺序对传动系统的性能影响不大。
(x)5. 对于恒转矩负载特性,功率P与转速n成反比。
(x)6. 动载荷是指大小、方向和作用点都随时间变化的载荷。
(x)7. 执行系统的输送功能是按给定的路线将工件从一个位置移到另一个位置,对输送线路有要求。
(7)8. 执行机构选型时,首先考虑的是选择基本机构。
(“)9. 数控机械系统往往采用独立驱动的传动系统。
(7 )10. 对于变速组内各对转动副的传动比关系,可以用转速图更形象、更淸晰地加以表示。
(“)二、填空题[•系统是由相互联系,相互作用的要素组成的具有一定结构和功能的有机整体。
2.与传统设计方法相比,机械系统设计,特别强调从系统的观点出发进行设计,要求合理地确定机械系统的竝;要求增强机械系统的可靠性、经济性和安全性。
3•确定机械系统功能的原则:保证基本功能,满足使用功能,剔除多余功能,增加新颖功能,恰到好处地利用外观功能。
4•在方案设计初期,要把设计的机械系统看成只知道输入量输出量以及与外界的相互影响的:J墮:,其内部是全然不知待定的技术系统。
5.引进技术系统就是根据技术过程的要求,确定机械系统的宝能结构和功能载体的组合。
6•保证机械系统内部的能量流、物料流和信息流的流动途径合理,各零部件运动时不产生干涉,使机械系统的工艺过程整和流畅。
是对机械系统总体布置的首要要求。
7•系统工作过程中转矩M与转速n的关系称为工作机械的负载特性。
8•按载荷历程,动载荷分为周期性载荷、非周期性载荷和随机载荷。
机械设计期末考试试题(含答案)
机械设计期末考试试题及答案一、选择题(共20分,每小题2分)1、通常,一个零件的磨损过程大致可分为三个阶段,按先后顺序,它们依次是()A.剧烈磨损、磨合、稳定磨损B.稳定磨损,剧烈磨损、磨合C.磨合、剧烈磨损、稳定磨损D.磨合、稳定磨损、剧烈磨损2、设计斜齿圆柱齿轮传动时,螺旋角β一般在80~200范围内选取,β太小斜齿轮传动的优点不明显,太大则会引起()。
A.大的切向力B.大的轴向力C.小的切向力D.小的轴向力3、若一滚动轴承的寿命为1370000转,则该轴承所承受的当量动载荷()基本额定动载荷。
A.等于B.小于C.大于D.无法判断4、在不完全液体润滑滑动轴承设计中,除了限制轴承p 值外,还要对轴承pv 值进行验算,其主要目的是()。
A.限制轴承过渡磨损B.限制轴承的温升C.保证轴承的强度D.限制轴承的质量5、通常,一部机器主要是由()三部分构成的。
A.原动部分,传动部分,执行部分B.原动部分,传动部分,控制部分C.辅助系统,传动部分,控制部分D.原动部分,控制部分,执行部分6、一般参数的闭式硬齿面齿轮传动的主要失效形式是()。
A.齿面点蚀B.轮齿折断C.齿面磨粒磨损D.齿面胶合7、在V 带传动中,小轮包角一般应大于()度。
A.90︒B.100︒C.150︒D.120︒8、一齿轮传动,主动轮1用45号钢调质,从动轮2用45号钢正火,则它们的齿面接触应力()。
A.12H H σσ> B.12H H σσ< C.12H H σσ= D.无法判断9、蜗杆蜗轮传动的传动比,正确表达式是()。
A.21d i d =B.21z i z =C.21n i n =D.12d i d =10、设计一对材料相同的软齿面齿轮传动时,一般应使大齿轮的齿面硬度2HBS ()小齿轮的齿面硬度1HBS 。
A.大于B.小于C.等于D.大于或等于二、填空题(共10分)1、在轴的结构设计中,轴的最小直径d min 是按初步确定的。
机械系统设计试题及答案
内蒙古民族大学2013-2014学年二学期试卷答案(考查)课程名称:机械系统设计考试时间:110分钟年级:11级专业:机制、农机一、简答题(6小题,共60分)1、什么是专家系统?专家系统的作用是什么?简述现代虚拟样机仿真分析的目的与意义。
答:一个或一组能在某特定领域内,以人类专家水平去解决该领域中困难问题的计算机程序。
专家系统的作用:减少设计人员的负担;适用于常规方法和分析程序无能为力的地方;快速;防止设计人员出错及保留系统的知识和经验的领域。
虚拟样机仿真分析的目的与意义:化设计;缩短周期、降低成本;提高性安全性;提高产品开发效率及产品设计质量。
2、试从人机工程学观点分析汽车驾驶室的布置设计。
答:人机工程学是运用生理学、心理学和其他有关学科知识,使人和机器相互适应,创造舒适和安全的环境条件从而提高工效的学科。
驾驶座椅的设计,根据不同的体格可以调整高度和前后位置。
而且坐姿操作可减少疲劳。
显示装置的设计,如速度里程表、油表等的设计充分利用人体工程及人的视觉习惯,便于观察,警醒作用。
操纵装置设计,方向的大小以人施力最适宜的尺寸,而且活动灵活,长期驾驶不易疲劳。
档位杆的设计充分考虑人手生理学特点,手握舒适,不产生滑动,施力方便。
脚操纵的刹车,离合,油门等,与坐姿操作相适应。
踏板采用矩形或椭圆性。
转向按钮与方向盘一体便于操作。
照明灯及前后镜子的设计也充分考虑人的视觉规律。
汽车驾驶室的设计,充分运用人体工程学的原理,使人在最舒适最不易疲劳的最易观察的角度安全驾驶。
3、机械工作状态能量信息论;机械工作过程能量损失论;机械工作过程节能效益论。
曲柄压力机动力机容量的选择,根据压力机负载而确定的有效能+系统广义储能+系统损耗能的综合,在乘以安全系数,便是动力机容量。
4、典型闭环控制系统有哪些基本环节组成?各有什么作用?答:给定环节、测量环节、比较环节、校正及放大环节和执行环节。
给定环节是给出与反馈信号同样形式和因次的控制信号。
2013 机械设计基础试卷答案
广东技术师范学院天河学院2013-2014学年第一学期期末考核试卷答案适用年级、专业或班级:12级本车辆设计、电子、商务专业 考试科目:机械设计基础 (闭卷) (A 卷) 总分:100分 考试时间:120分钟一、判断题(每小题1分,共10分)1. 凸轮机构的压力角α越小,则有害分离越大,机构的效率越低。
. ( × ).2. 二级圆柱齿轮减速箱中高速轴的转矩比低速轴的转矩大。
( × )3.平面连杆机构是由若干构件用高副连接组成的平面机构。
( × )4. 向心滑动轴承用于承受轴向载荷,推力滑动轴承用于承受径向载荷。
( × )5. 由于带的弹性滑动,带传动不能保证固定不变的传动比。
( √)6.齿轮传动可实现平行轴、任意角相交轴和任意角交错轴之间的传动。
( √)7.汽车后桥差速器可作为差动轮系分解运动的实例。
(√ )8. 带传动的圆周力等于紧边拉力与松边拉力之差。
(√ )9.火车轮轴转动时,轴内弯曲应力是对称循环变应力。
(√ )10.常见的轴的强度计算方法有两种:按扭转强计算和按弯扭合成强度计算。
(√ ) 二、选择题(每小题1分,共10分)1、两构件通过点或线接触组成的运动副称为 CA 低副B 球面副C 高副2、在平面机构中,每个低副引入两个约束,自由构件便失去 B 个自由度。
A 1 B 2 C 3系别 班级 学号 姓名-------------------------------------------------------------------------------------------装 订 线-----------------------------------------------------------------------------------------3、与机架组成整转副的连架杆称为 A 。
A曲柄 B 摇杆 C 连杆4、标准直齿圆柱齿轮用范成法加工时,不发生根切的最少齿数(当α=20º时,h*=1)为 B 个。
机械系统设计试卷(哈工程)
哈尔滨工程大学本科生考试试卷(2013-2014学年第一学期)课程名称:机械系统设计一、填空题(每空一分,共十五分)1.现代机械从实现系统功能角度来看,主要包括的子系统有:动力系统、传动系统、________、________、及控制系统。
2.在人力操纵机构设计时,如果采用手杆操作,起操作力不宜超过________。
3.在多执行机构的机械系统设计中,为了保障系统的协调运行,应采用________和________的同步化方法,同时绘制整机的________,用以表示个机构动作次序及时间。
4.从人机工程的角度,人眼先看到________方向的物体,后看到________方向的物体。
5.机械系统能量流的混联布局有两种主要形式。
一种为________,一种为________。
6.机械系统设计任务的类型包括________、________、和________。
7.执行结构的作用主要是变换________和________,一满足执行构件的要求。
二、判断题(每题一分,共十分)1.工作机械的转矩与功率之间的关系成为工作机械的负载特性。
()2.在执行系统的基本功能中,搬运和输送是完成同样的功能。
()3.在动力系统的设计中,若选择电力驱动,适宜采用摩擦离合器或液力偶合器来实现起停。
()4.安全保护装置布置在靠近动力机处,能使传动链中其他传动构件避免过载运行。
()5.从完成某一复杂的工作过程看,生产线是机械系统,它的组成要素是机器。
()6.互锁机构是以一定的预压力把操纵杆、执行件或中间的某传动件固定在规定的位置上,只有所施加的操纵力大于这个预压力,操纵件或执行件才会动作。
()7.人-机-环系统的安全性中最重要的就是机器的安全性。
()8.为了扩大无级变速系统的变速范围,常串联有机变速机构,此时,无级变速机构应你自己噢早低速端。
()9.载荷时间历程反应载荷在数值上随时间变化的特性,而工作制反应负载持续状况。
()10.液压助力操纵系统就是液压操纵系统,二者都是使用液压能帮助操作者克服操作阻力。
机械制造装备设计期末考试试题(含答案)
图1转速图
解:(1)分析可知转速图的对应结构式为:12﹦32×21×26;
其他结构式为:21×32×2621×22×3421×34×22
21×26×3223×31×2622×21×34
26×31×2326×21×3222×34×21
答:W表示工件,T表示刀具,直线运动有Zf、Xf,回转运动有Cf,主运动有Cp,进给运动有Zf、Xf、Cf,非成形运动有Ba;
若进给运动由工件完成,则运动分配式为:
W / Cf, Zf, Xf·Ba, Cp/ T。
三、图1为某机床的转速图(公比为1.41),指出:
(1)写出对应的结构式和实现所需转速的其他可能的结构式
(2)带传动的特点是依靠摩擦力传动(除同步齿形带外)、结构简单、制造容易、成本低,特别适用于中心距较大的两轴间传动。由于带有弹性,可吸振,故传动平稳,噪声小,适宜高速传动。带传动在过载时会打滑,能起到过载保护的作用。其缺点是有滑动,不能用在速比要求较准确的场合。
(3)电动机直接驱动的特点是由于主轴单元大大简化了结构,有效提高了主轴部件的刚度,降低了噪声和振动,有较宽的调速范围,有较大的驱动功率和转矩,有利于组织专业化生产,因此广泛地用于精密机床、高速加工中心和数控车床中。
3电动机直接驱动的特点是由于主轴单元大大简化了结构有效提高了主轴部件的刚度降低了噪声和振动有较宽的调速范围有较大的驱动功率和转矩有利于组织专业化生产因此广泛地用于精密机床高速加工中心和数控车床中
共3页第1页
课程名称机械制造装备设计考试日期2013.12
专业、班级、学号姓名
题号
一
二
三
四
五
六
机械系统设计测试题目
测试题目
1、举例说明什么是系统,系统有什么特性。
2、举例说明机械系统是由哪些子系统组成的,各子系统在机械系统中的作用如何。
3、机械系统进行总体布置时的布置顺序和原则是什么。
4、“齿轮-蜗杆”减速装置与“蜗杆-齿轮”减速装置各有什么优缺点,各适用于什么场合。
5、工作机械常见的负载特性有几种,各有什特点。
6、试画出三相交流异步电动机在电工冬季状态下的固有机械特性曲线,并在其上标出主要的点和性能参数,同时给出恒量三相交流异步电动机工作能力参数的定义式。
7、执行系统相应的分类方法和对应的分类结果是什么?。
机械设计期末试卷(A)及答案
湖北文理学院 2012-2013学年度下学期机械设计试题(A卷)系别专业(班级)学号姓名课程类别:必修课(参考答案)适用专业:机械设计制造及其自动化、车辆工程一、选择题:把正确的选项代号填入()中(本大题分10小题, 每小题2分, 共20分)1、当零件可能出现疲劳断裂时,应按A准则计算。
A:强度B:刚度C:寿命D;振动稳定性2、零件受交变应力时,循环特性r=______ D ________。
A:σσamB:σσmaC:σσmaxminD:σσminmax3、为了减轻摩擦副的表面疲劳磨损,下列措施中D是不合理的。
A:降低表面粗糙度B:增大润滑油粘度C:提高表面硬度D:提高相对滑动速度。
4、在滚子链传动的设计中,为了减小附加动载荷,应D。
A:增大链节距和链轮齿数;B:增大链节距并减小链轮齿数;C:减小链节距和链轮齿数;D:减小链节距并增加链轮齿数。
5、闭式硬齿面齿轮传动,直径一定,取较少齿数以增大模数,主要是为了A。
A:保持轮齿的弯曲疲劳强度B:保证齿面接触疲劳强度C:提高生产率D:其他目的6、对于直齿圆柱齿轮传动,其表面接触疲劳强度主要取决于A。
A:中心距和齿宽;B:中心距和模数;C;中心距和齿数;D:模数和齿宽。
7、蜗杆传动中,通常蜗轮轮缘应采用青铜,蜗杆采用钢来制造,这是因为这样配对B。
A:强度高B:减摩耐磨性好C:加工性能好D:价格便宜8、在蜗杆传动设计中,除规定模数标准化外,还规定蜗杆直径d1 取标准,其目的是B。
A:限制加工蜗杆的刀具数量B:限制加工蜗轮的刀具数量并便于刀具的标准化C:为了装配方便D:为了提高加工精度9、巴氏合金是用来制造 B 。
A:单金属轴瓦B:双金属轴瓦C:含油轴承轴瓦D:非金属轴瓦10、能很好地承受径向载荷和轴向载荷的联合作用的轴承是A。
A:圆锥滚子轴承B:圆柱滚子轴承C:深沟球轴承D:推力球轴承二、填空题:(本大题分10小题, 每空1分, 共15分)1、作用于机械零件上的名义载荷是指根据额定功率用力学公式计算出作用于零件上的载荷,而设计零件时,应按计算载荷进行计算。
机械设计期末考试试卷(含答案)
2018-2019 学年第 一 学期 期 末 考试(查)试题 A 卷考试科目: 机械设计 考试时间: 120 分钟 试卷总分: 100 分考试方式: 闭卷 考生学院: 机械工程学院题号一二三四五 总分 复核人 得分评卷教师签名一、 填空题(每题1分,共15分)1、螺旋传动的自锁条件为 螺纹升角小于等于当量摩擦角 。
2、带传动主的设计准则是 在保证传动不打滑的前提下使带具有足够的疲劳强度。
3、由于链传动的结构特点,瞬时传动比不确定,造成其运动的不均匀性,这种现象被称之 为 多边形 效应。
4、为提高螺栓在变载荷作用下的疲劳强度,可采取 减小螺栓刚度 的措施。
5、在带、链和齿轮组成的多级传动中,带传动宜布置在 高速 级。
6、带传动的最大有效圆周力与张紧力、包角和摩擦系数有关。
7、只受预紧力作用的普通螺栓联接,螺栓危险剖面上单元体的应力状态为 拉扭组合 。
8、在一定转速时,要减小链条传动的不均匀性和动载荷,应 减小链条节距,增大链轮齿数 。
9、6312表示轴承内径为60mm ,的深沟球轴承。
10、在圆柱齿轮传动设计中,在中心距及其他条件不变时,增大模数m ,其齿面接触应力不变;齿根弯曲应力减小 。
11、按受载情况不同,轴可分为 心轴 、转轴和传动轴 。
12、对一般参数的闭式齿轮传动,软齿面传动的主要失效形式为 齿面疲劳点蚀 ,硬齿面传动的主要失效形式为轮齿折断。
13、在蜗杆传动中,规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量,利于刀具标准化。
学院: 班级: 学号: 姓名:14、蜗杆传动的失效通常是发生在蜗轮轮齿上。
15、蜗杆传动的效率包括三部分,其中起主要作用的是齿轮啮合时的摩擦损耗效率。
二、选择题(每题1分,共15分)1、下列磨损中,不属于磨损基本类型的是 B 。
A.粘着磨损B.磨合磨损C.表面疲劳磨损D.磨粒磨损3、设计平键连接时,键的宽度值应根据轴的 C 查机械设计手册初选;A.长度B.截面形状C.直径D.材料4、带传动设计中,应验算小带轮包角不要过小,这是为了 D 。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2013天津商业大学机械系统设计期末考试复习题
一:填空题
1.机械系统由若干装置、部件和零件组成的系统。
(1)、从实现系统功能角度看只要包括下列一些子系统:动力系统、传动系统、执行系统、操纵系统和控制系统。
(2)、从“流”的观点出发,将机械系统分为物料流系统、能量流系统、信息流系统
2.设计任务的类型:开发性设计、适应性设计、变型设计
3.设计任务的来源:指令性设计任务、来自市场的设计任务、考虑前瞻的预研设计任务。
4.自动机械的工作循环时间由哪几部分组成?
工作循环时间Tp=基本工艺时间Tk+空行程时间Td+等待停留时间To
5.常用的几种步进运动机构:棘轮机构、槽轮机构、蜗形凸轮机构、不完全齿轮机构
6.棘爪安装角:棘齿面正压力方向线与齿端和轴心的连线之间的夹角β为棘爪安装角。
7.棘爪进入啮合应满足:棘轮齿对棘爪的反作用产生的力矩能使棘爪进入啮合。
棘爪在
两个力F和N的作用下,产生两个力矩Mn和Mf,当Mn>Mf时,棘爪进入啮合。
由N*Lsinβ>F*Lcosβ,又存在:F*Lcosβ= N*f*Lcosβ,可得到tgβ≥f=tgγ因此得:β≥γ,即安装脚大于摩擦角。
考虑齿面的倾斜角δ=0~10°,安装角
βˊ=10~22°。
8.槽轮机构的结构形式:平面外槽轮、平面内槽轮、空间球面槽轮。
以外槽轮为例,主要由曹轮(主动轮)、拨销盘(转臂、拨销、锁紧弧——从动轮)组成9.槽轮啮合时速度和加速度的变化特征:W=λ(cosφ-λ/1-2λcosφ+λ²)W0。
(W为槽
轮的角速度,W0为槽轮的角加速度。
)
10.几种托盘升降机构的形式和特点:
1)、滑道式托盘升降机构;
(1)、机构形式;圆柱凸轮机构;升程时凸轮升角;下降时凸轮升角
(2)、特点;结构简单;易挤坏瓶子
2)、压缩空气式;(1)、机构形式;上升时;
下降时;
(2)、特点;a.不会挤坏瓶子,压缩空气伸缩性;b.下降速度慢
3)、综合式;上升用压缩空气,下降用凸轮机构,综合两者有点。
11.外联传动链和内联传动链的构成;
(1)、外链传动链——机械的主轴或分配轴与动力源(电机、液压、气压等)的链接。
主要有分级变速和无级变速两种结构形式;
(2)、内链传动链——运动和功率的传递,确保执行机构的协调动作;要求严格的速比,如车床(主轴与丝杠),滚齿机(滚刀与工件)。
12.机械系统的工作载荷按作用形式分为几种:(1)拉伸压缩载荷,弹簧类;(2)弯
曲载荷,悬臂梁结构;(3)扭转载荷,传递扭矩的轴类件;
13.工业机械手的组成部分:执行机构(执行),驱动机构(传动+驱动电机),控制系
统(传动),机座(控制)
14.工业机械手的坐标形式和运动方式;
(1)、直角坐标形式,X、Y、Z方向的移动
(2)、圆柱坐标形式;X方向的移动、Z方向的移动和绕Z轴的转动
(3)、球坐标式;X方向的平移,Y、Z轴方向的转动
(4)、关节式;肩关节,大臂俯仰;肘关节,小臂俯仰;大臂回转。
二、简答题
1.了解反应式步进电机的工作原理及三相三拍通电方式。
2、了解三相异步电动机的特殊转矩,了解电机的过载能力。
3、了解液压泵、液压马达、气泵和气压马达的功能特点和用途。
(1)液压泵是将原动机输出的机械能转换为工作液体的压力能。
按结构形式分为:齿轮泵、叶片泵、柱塞泵;按输出油量是否可调节分为:定量泵、变量泵
(2)液压马达是将液压能转换为机械能,并带动负载旋转的液压部件。
按结构形式分为:齿轮马达、叶片马达、柱塞马达;按额定转速分为:高速液压马达、低速液压马达 (3)气压泵是将原动机输出的机械能转换为工作气体的压力能. 结构形式分为:齿轮泵、
叶片泵、柱塞泵;按输出油量是否可调节分为:定量泵、变量泵
(4)气压马达是将压缩空气的压力能转换为机械能,作用与液压马达类似。
分为:叶片式、齿轮式、柱塞式;额定转速分为:高速液压马达、低速液压马达
4、了解机器的磨损和寿命曲线。
(1)、磨损寿命:磨损发生在具有相对运动的零部件,如轴
承、齿轮、机床导轨等,磨损破坏零部件的配合尺寸和强度,
磨损量超过允许极限时,导致设备的失效。
使机器零件丧失
精度,而影响机器的使用寿命和可靠性。
(2)、典型的磨损过程:正常磨损过程分三个阶段,配合
间隙S-时间t变化的磨损曲线见右图。
1.第Ⅰ阶段磨损方程:Δt1时间很短,在寿命计算中省略。
2.第Ⅱ阶段磨损方程:基本是一段直线,这一段直线的斜
率tgα为磨损速度,也就是磨损强度。
磨损曲线达到B
点,标志设备磨损寿命终结。
3.简化的磨损方程:Δt1≈0,磨损曲线简化为下面形式,S0≈Smin,磨损寿命
T≈Δt2。
三、分析题
1、棘轮机构调节方式;对于可调节的间歇运动机构,能说明图中各零件的名称和作用。
(1)、调节方法;a.改变摆杆的摆角,调节曲柄O1A,(拧丝杠螺母)或O2B的长度,可改变棘轮的动程回转角φ的大小。
b.改变棘爪每次推过齿数,利用遮板1遮住棘轮动程内的若干个齿,使棘爪只能在φ1角度内推动棘轮,遮板位置由定位销3插在扇形板2的相应孔中固定。
故棘轮回转角φ1可在0 ~φ之间调节。
2、掌握槽轮机构的结构形式,多拨销的存在条件及导出方法。
(1)、槽轮机构的结构形式:平面外槽轮、平面内槽轮、空间球面槽轮。
以外槽轮为例,主要由曹轮(主动轮)、拨销盘(转臂、拨销、锁紧弧——从动轮)组成。
(2)多拨销存在的条件及导出
3、掌握两个机构的时间同步化设计,对于给定机构的运动循环图,能确定机械(如打印机)可能的循环时间,当给定Δt时,能完成机构同步化设计,画出同步循环图。
四、综合题
1、常见的横向纠偏装置,简述其实现纠偏的原理。
(1)、张力纠偏(2)、电动纠偏
2、对于离心式水泵,当采用泵轴连接方式驱动时,如何确定电机轴上的负载功率。
原动机传给泵的功率应该有一定的余量,因此经验做法是电机配备功率大于泵轴功率。
3、卷料供料机构的构成;掌握至少两种送料机构的工作原理,能导出基本参数应满足的条件。
(1)卷料供料机构主要包括:送进装置、定量装置、刹车装置、调位装置
(2)卷料送进装置常用形式有:杠杆式、钩式、钢球式、滚珠式
A.钩式送料机构:
工作过程:事先在工件两边冲孔,做搭边用。
杠杆2由连杆3拉动;送料机构1向右拉工件,向左滑过工件;为防止工件后退,用弹簧5压住,或弹簧7顶住定位销8.
B.钢球式进料系统:
C.滚轮式送进装置。
