第二章 制图基本知识(09版)
第二章 制图基本知识(09版)
23
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
2 立式使用的图纸，应按下图的形式布置
24
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
江苏科技大学土建学院土木工程系 学生姓名 专业班级 指导老师 图纸编号 完成日期 成绩
工程名称
此处注写图名及比例
l
25
第二章 制图基本知识
6
第二章 制图基本知识
§2-1 制图工具和仪器用法
(五)三角板－绘制斜线 用一副三角板和丁字尺配合起来，可以画出与水平线成15°及其倍数 角(30°、45°、60°、75°)的斜线。两个三角板配合使用，可画出 各种角度的相互平行或垂直的线。
7
第二章 制图基本知识
§2-1 制图工具和仪器用法
(六)比例尺－量取直线长度 常用比例尺有两种，三棱尺和比例直尺。三棱尺尺上六种不同比例的 刻度，分别表示1:100、1:200、1:300、1:400、1:500和1:600等六种 比例。比例直尺只有一行刻度和三行数字，表示三种比例，即1:100、 1:200和1:500。 比例尺上的数字以米(m)为单位。
33
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
三、字体 图纸上有各种符号、字母代号、尺寸数字及文字说明。
1 图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、 排列整齐；标点符号应清楚正确。
2 文字的字高，应从如下系列中选用:3.5、5、7、10、14、20mm。如 需书写更大的字，其高度应按 2的比值递增。
第二章 制图基本知识
§2-1 制图工具和仪器用法

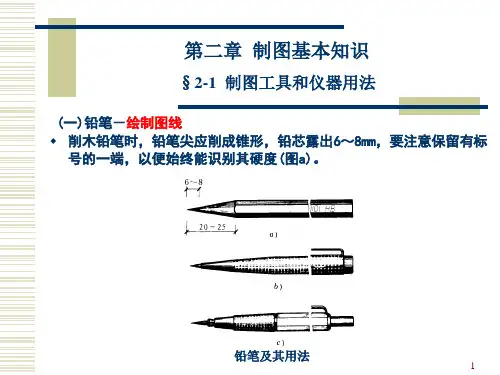

(一)铅笔－绘制图线 削木铅笔时，铅笔尖应削成锥形，铅芯露出6～8mm，要注意保留有标 号的一端，以便始终能识别其硬度(图a)。
AutoCAD 机械应用教程 2009中文--第02章 基本绘图
2. 用起点、圆心和端点绘制圆弧
用起点、圆心和端点绘制的圆弧如图2.3.3所示。选择命令的方法为 ，选择下拉菜单“绘图”|“圆弧”|“起点、圆心、端点”命令。
＋A
B×
C
图2.3.3 起点、圆心和端点
3．用起点、圆心和包含角绘制圆弧
用起点、圆心和包含角绘制的圆弧如图2.3.4所示。选择命令的方法 为，选择下拉菜单“绘图”|“圆弧”|“起点、圆心、角度”命令。
2．绘制倒角矩形
倒角矩形就是对普通矩形的四个角进行倒角，如图2.2.3所示。 绘制倒角矩形时，首先要确定倒角尺寸。
第一倒角距离 第二倒角距离
图2.2.1 倒角矩形
3．绘制圆角矩形
圆角矩形就是对普通矩形的四个角进行倒圆角，绘制圆角矩形 时，首先要确定圆角尺寸。 如图2.2.4所示。
矩形圆角半径
图2.2.4 圆角矩形
圆弧是圆的一部分，AutoCAD一共提供了11种不同的方法来绘制 圆弧 。
1. 用三点绘制圆弧
三点圆弧如图2.3.2所示。选择三点圆弧命令的方法为： 选择下拉菜单 “绘图|“圆弧”|“三点”命令。 在工具栏中单击按钮。 在命令行中输入ARC后按Enter键。
B＋
C
＋ A× 图2.3.2 用三点绘制圆弧
C点
× B点 × A点
×
图2.1.1 绘制两条直线段
图2.1.2 下拉菜单
图2.1.3 在命令行中输入命令
2.1.2 绘制射线
射线是沿指定方向所发出的直线。在绘图过程中，射线一般用作 辅助线。选择射线命令的 方法为： 选择下拉菜单“绘图”|“射线”命令。 在命令行中输入RAY命令后按Enter键。
4．绘制有宽度的矩形
有宽度的矩形是指矩形的边线具有一定的宽度。 如图2.2.5所示。
第二章 制图基本知识

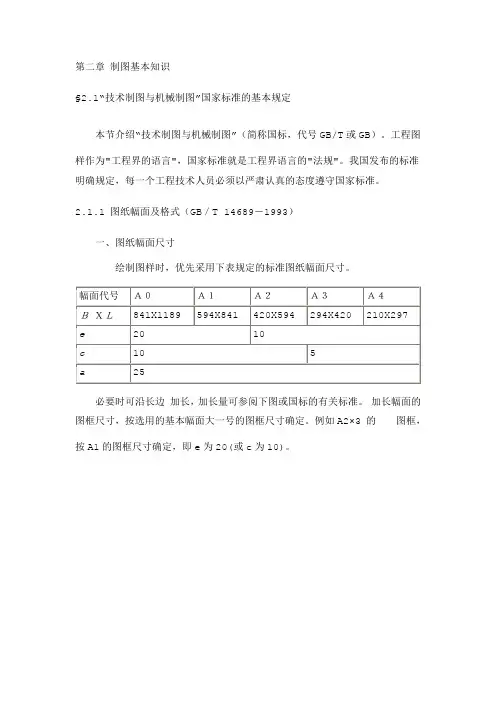

第二章制图基本知识§2.1“技术制图与机械制图”国家标准的基本规定本节介绍“技术制图与机械制图”（简称国标，代号GB/T或GB）。
工程图样作为"工程界的语言"，国家标准就是工程界语言的"法规"。
我国发布的标准明确规定，每一个工程技术人员必须以严肃认真的态度遵守国家标准。
2.1.1 图纸幅面及格式（GB／T 14689－1993）一、图纸幅面尺寸绘制图样时，优先采用下表规定的标准图纸幅面尺寸。
必要时可沿长边加长，加长量可参阅下图或国标的有关标准。
加长幅面的图框尺寸，按选用的基本幅面大一号的图框尺寸确定。
例如A2×3 的图框，按A1的图框尺寸确定，即e为20(或c为10)。
图纸幅面尺寸二、图框格式图纸上必须用粗实线画出图框，格式分留有装订边和不留装订边两种，但同一产品的图样只能采用一种格式。
留与不留装订边的图纸其图框格式如下图所示，图框的尺寸如上页所示。
留装订边的图纸格式不留装订边的图纸格式2.1.2 标题栏格式(GB 10609.1－1989)GB规定：本标准参照采用国际标准ISO 7200－1984《技术制图－标题栏》。
每张图都应有标题栏，其线型、字体、日期的填写都应符合GB的规定。
标题栏一般由更改区、签字区、其他区、名称及代号区组成，也可按实标需要增加或减少。
为了简化学生的作业，在此推荐制图练习的标题栏如下图所示的格式。
标题栏及明细栏格式2.1.3 明细栏格式(GB 10609.2－1989)装配图中一般应有明细栏，格式如下图所示。
明细栏应配置在标题栏的上方，由下而上顺序填写，格数视需要而定。
若往上延伸位置不够时，可紧靠标题栏左边再自下而上延续。
当不能在装配图本页上方配置明细栏时，可作为装配图的续页按A4幅面单独给出，其顺序应由上而下延伸，但应在明细栏的下方配置标题栏，填写与装配图相一致的名称和代号，还可以连续加页。
明细栏一般由序号、代号、名称、数量、材料、重量等组成，也可接实际需要增减。
第二章 结构制图与结构变化原理
服装基础结构制图与结构变化原理服装成品规格与服装号型系列服装成品规格是服装结构制图的重要依据之一，了解有关服装成品规格的结构和使用是十分必要的。
一、服装成品规格的来源、构成和使用服装成品规格的来源主要有以下方面：（一）从测体取得数据构成服装成品规格：服装成品规格的直接来是人体，通过人体测量，在取得净体尺寸数据的基础上，加上适当的放松量后，即能构成服装成品规格。
（二）由要货单位提供数据编制服装成品规格：成批生产的产品通常由要货单位提供数据编制服装成品规格。
对提供的数据，首先要弄清规格的计量单位是公制、英制、市制；其次要弄清所提供的规格的人体尺寸（净体尺寸），还是服装尺寸（包括放松量在内）。
还要弄清各部尺寸的具体量法，如衣长规格有的指前衣长，有的指后衣长，摆围规格有的连叠门量，有的不连叠门量等。
（三）按实物样品测量取得数据制订服装成品规格：按实物样品测量取得数据制订服装成品规格，应将实物样品中所有需要的各个部位规格测量准确，测量时要准确掌握方法、部位及顺序。
（四）按服装号型系列中取得数据设计服装成品规格：“服装号型系列”是目前正在全国范围内推广的以我国正常人体的主要部位尺寸为依据，对我国人体体型规律进行科学的分析，经过几年实践后所形成的国家标准。
服装成品规格，就其内部每一规格的具体够构成来说，包括三个方面的因素，简称“三要素”。
一是以人体的净尺寸为依据作为服装成品规格构成的第一要素。
二是以人体运动因素另加放松量。
三是服装的造型因素。
在合于人体静、动统一的实用性的基础上，再从审美和流行倾向的需要处发，对某些部位的规格作适当的调整。
如肩部加宽垫肩，领口从贴领到蚕敝（bi）领，中腰从较紧到直筒等，还有服装外形轮廓的变化，都是因服装的造型因素引起的调整。
在服装成品规格的使用上，一般只有几个主要部位的规格组合，如长度、宽度、围度。
但服装制图时的裁片却涉及到具体的各部位尺寸，这就需要按人体的比例以主要部位的推导其它各相关部位的规格。
通用技术教师培训讲义制图基本知识1

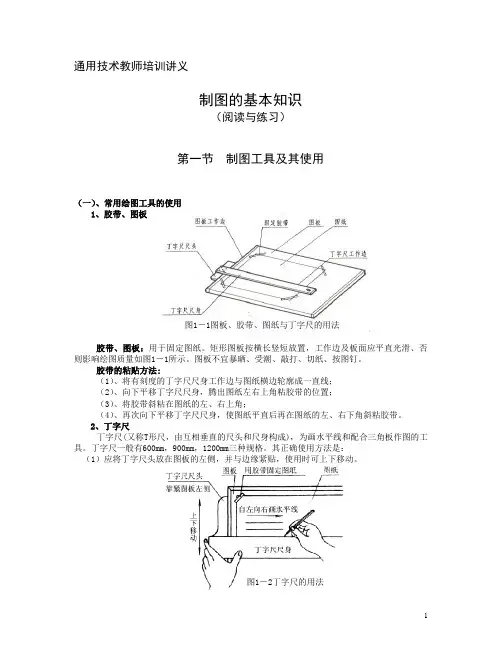

通用技术教师培训讲义制图的基本知识（阅读与练习）第一节制图工具及其使用（一）、常用绘图工具的使用1、胶带、图板图1－1图板、胶带、图纸与丁字尺的用法胶带、图板：用于固定图纸。
矩形图板按横长竖短放置，工作边及板面应平直光滑、否则影响绘图质量如图1－1所示。
图板不宜暴晒、受潮、敲打、切纸、按图钉。
胶带的粘贴方法:（1）、将有刻度的丁字尺尺身工作边与图纸横边轮廓成一直线；（2）、向下平移丁字尺尺身，腾出图纸左右上角粘胶带的位置；（3）、将胶带斜粘在图纸的左、右上角；（4）、再次向下平移丁字尺尺身，使图纸平直后再在图纸的左、右下角斜粘胶带。
2、丁字尺丁字尺(又称T形尺，由互相垂直的尺头和尺身构成)，为画水平线和配合三角板作图的工具。
丁字尺一般有600mm，900mm，1200mm三种规格。
其正确使用方法是：（1）应将丁字尺头放在图板的左侧，并与边缘紧贴，使用时可上下移动。
图1－2丁字尺的用法(2)只能利用有刻度的丁字尺尺身工作边画水平线，画水平线必须自左向右画，如图1－2所示。
(3)画同一张图纸时，丁字尺尺头不得在图板的其它各边滑动，也不能用来画垂直线，如图1－3所示。
图1－3(4)过长的斜线可用丁字尺来画。
(5)较长的直平行线组也可用具有可调节尺头的丁字尺来作图。
(6)应保持工作边平直、刻度清晰准确、尺头与尺身连接牢固，不能用有刻度的工作边来裁切图纸。
(7) 丁字尺放置时宜悬挂，以保证丁字尺尺身的平直。
3、三角板三角板可与丁字尺配合，用于画竖线及与水平线成15°倍数的倾斜线，每副三角板有两块，两三角板配合还可以画任意方向直线的平行线和垂直线，所有竖线都要用三角板和丁字尺配合画出。
画竖线和斜线时，先将丁字尺头紧靠工作边，然后左手扶尺下移按稳后，右手将三角板置于丁字尺上，左手同时按住丁字尺和三角板用铅笔画线，如图1－4所示。
图1－4 图板、三角板、丁字尺、铅笔配合用法4、比例尺图1－5 三棱比例尺的用法三棱比例尺是在画图时按比例量取尺寸的工具。
CAD制图规范 2009
（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
（二）、常用制图方式一、常用比例1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：201：25 1：30 1：401：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500二、线型1．粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓3.建筑装饰构造详图的建筑物表面线。
2．中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3.建筑装饰构造详图及构配件详图中一般轮廓线。
3．细实线：0.1mm填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
5．细点划线：0.1-0.13mm中心线、对称线、定位轴线。
6．细折断线：0.1-0.13mm不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色 0.1mm 6号紫色 0.1-0.13mm2号黄色 0.1-0.13mm 7号白色 0.1-0.13mm3号绿色 0.1-0.13mm 8.9号灰色 0.05-0.1mm4号浅兰色 0.15-0.18mm 10号红色 0.6-1mm5号深兰色 0.3-0.4mm10号特粗线： 1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)B: 字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图四、平、立面索引符号1．m: ø12mm(在A0、A1、A2图纸)2．m: ø10mm(在A3、A4图纸)3．A1-A4：字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4．B-01--B-04：字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5．箭头为视图方向。
机械制图第2章 制图的基本知识
2.1 制图工具及其使用
2.1.5
图2-14 曲线板及其用法 a)曲线板 b)足够数量的点 c)徒手连接各点 d)沿曲线板画曲线
铅笔和针管笔
2.1 制图工具及其使用
1.铅笔 铅笔是用来画图或写字的。 2.针管笔 针管笔又叫直线笔，由针管、通针、吸墨管和笔套组成， 如图2-16所示，其作用是画墨线或描图。
2.尺寸注法示例 (1)圆、圆弧、球的尺寸标注 圆或者大于半圆的弧，一般标注直径。
2.2 制图标准的基本规定
2.1 制图工具及其使用
1.建筑模板 建筑模板主要用来画各种建筑标准图例和常用符号， 如柱、墙、详图索引符号、轴线圆圈等。
图2-12 建筑模板
2.擦图片 擦图片是用来修改图线的。
2.1 制图工具及其使用
3.曲线板 曲线板是用来绘制非圆曲线的工具，其式样很多，曲率 大小各不相同，如图2-14a所示。
图2-15 铅笔及其用法
2.1 制图工具及其使用
图2-16 针管笔
2.2 制图标准的基本规定
2.2.1 图幅
图幅是指图纸宽度与长度组成的图面。
表2-1 图纸幅面及图框尺寸
(单位：mm)
2.2 制图标准的基本规定
图2-17 图纸幅面及格式 a)A0～A3横式幅面(一) b) A0～A3横式幅面(二)
2.2 制图标准的基本规定
图2-23 拉丁字母、阿拉伯数字、罗马数字书写规则
2.2 制图标准的基本规定
表2-8 字母、数字的书写规则
2.2.4 比例 图样的比例，应பைடு நூலகம்图形与实物相对应的线型尺寸之比。
图2-24 比例的注写
2.2 制图标准的基本规定
表2-9 绘图所用的比例
制图基本知识
5. 建筑专业制图选用的比例
五、尺寸标注
尺寸界线
尺寸起止符号 尺寸线
尺寸数字
图样上的尺寸，包括尺寸界线、尺寸线、尺寸 起止符号和尺寸数字。
1.尺寸线 （1）应用细实线绘制（0.25b）； （2）图样本身的任何图线均不得用作尺寸线； （3）尺寸线应与被注长度平行； （4）平行排列的尺寸线的间距宜为7～10mm。 2.尺寸界线 （1）应用细实线绘制; （2）尺寸界线一般应与被注长度垂直,并超出尺寸线 2～3mm； （3）尺寸界线一端应离开图样轮廓线不小于2mm； （4）图样的轮廓线、中心线及轴线的引出线可用作 尺寸界线。
3.
画线时应注意的问题
(1)在同一张图纸内，相同比例的各图样，应选 用相同的线宽组。 (2)相互平行的图线，其间隙不宜小于其中粗线 的宽度，且不宜小于0.7mm。 (3)虚线、单点长画线或双点长画线的线段长度 和间隔，宜各自相等。 (4)单点长画线或双点长画线,当在较小图形中绘 制有困难时，可用实线代替。 (5)单点长画线或双点长画线的两端不应是点， 点画线与点画线交接或点画线与其他图线交接时，
几何作图
一、 直线的平行线和垂直线
二、 等分线段
三、 正多边形的画法
四、 圆弧的连接
五、 椭圆的画法
一、直线的平行线和垂直线
1. 直线的平行线
2. 作已知直线的垂直线
1.直线的平行线
(1) 作水平方向的平行线
(2) 作斜方向线的平行线
(1)
作水平方向的平行线
(a) 使丁字尺的工作边与已知直线AB平行 (b) 平推丁字尺，使其工作边紧靠点C，作直线CD即为所 求平行线
注意问题: 1.拉丁字母、阿拉伯数字与罗马数字，如需写成斜体 字，其斜度应是从字的底线逆时针向上倾斜750。 斜体字的高度与宽度应与相应的直体字相等。 2.拉丁字母、阿拉伯数字与罗马数字的字高应不小于 2.5mm。 3.数量的数值注写，应采用正体阿拉伯数字，计量单 位应符合国家颁布的单位符号注写，采用正体字母。 4.分数、百分数和比例数的注写应采用阿拉伯数字和 数学符号。 5.当注写的数字小于1时，必须写出个位的“0”，小
制图的基本知识
2. 尺寸线: 尺寸线应用细实线绘制，应与被注长度 平行，且不宜超出尺寸界线。任何图线均不得 用作尺寸线。 3. 尺寸起止符号：线性尺寸的尺寸起止符号一般 应用中粗斜短线绘制，其倾斜方向应与尺寸界 线成顺时针45º角，长度宜2~3mm。半径、直径、 角度与弧长的尺寸起止符号，宜用箭头表示。
1)，要求板面平整，硬木工作边保持笔直。图纸 宜用胶带纸固定在图板上，位置要适当，居中偏 左下为宜(图2－1)图板有0号(1200mm×900mm，用 于 绘 A0 图 纸 ) , 1 号 ( 900mm×600mm ， 用 于 绘 A1 图 纸),2号(600mm×450mm，用于绘A2图纸)等规格， 可根据不同图幅的大小相应选用，图板放在桌子 上，板身要略为倾斜。
二、字体 图纸上所需书写的文字，数字或符 号等，均应笔划清晰、字体端正、排列 整齐；标点符号应清楚正确。字体的大 小用字号表示，字号即字体的高度。
（一）汉字：图中所有汉字均采用长仿宋体， 字宽约字高的三分之二。
字高(mm) 字宽(mm)
20 14
14 10
10 7
7 5
5 3.5
3.5 2.5
表(2－2)
图 2－10 建筑模板
第二节 建筑制图国家标准基本规定
图是工程界的共同语言，就需要有统一的标 准、规格。 《房屋建筑制图统一标准》GB/T 50001-2001 《总图制图标准》GB/T 50103-2001 《建筑制图标准》GB/T 50104-2001 《建筑结构制图标准》GB/T 50105-2001 《给水排水制图标准》GB/T50106-2001 《暖通空调制图标准》GB/T 50114-2001 从2002年3月1日开始执行的。
每个图样，应根据复杂程度与比例大小， 先确定基本线宽b，再选用适当的线宽组。 线宽比 b 0.5b 0.35b 2.0 1.0 0.7 1.4 0.7 0.5 线 宽 1.0 0.5 组 0.7 0.35
2制图基本知识
图2-1-8 利用三角板画各种角度
2020/4/13
10
七．分规 等分线段； 定出一系列相等的距离。
图2-1-9 分规的用途
2020/4/13
11
八．圆规
一般沿顺时针方向画圆，圆规沿旋转 方向略倾斜，整个圆应一笔画完。
2020/4/13
21
幅面及图框尺寸（ｍｍ）
幅面代号
尺寸代号
Ａ０
Ａ1
841 594 b l
1189 841
c
10
a
Ａ2 420 594
25
Ａ3
Ａ4
297 210 420 297
5
图2-2-1 幅面规格
2020/4/13
22
４．图纸的加长： 图纸长边 l 可以加长：t＝n×(1/8)l； 短边 b 一般不应加长。
图2-1-10 圆规及其用法
2020/4/13
12
九．小圆规 用于画小孔、桩基础等小圆。
图2-1-11 用小圆规 画小圆
2020/4/13
13
十．鸦嘴笔
画墨线时，螺帽向外，笔杆沿前进 方向略倾斜，但不能内倾或外倾；
用力均匀、 速度适中；
鸦嘴里墨 水高度不
宜超过6mm；
注意切勿 将鸦嘴笔
２．活动铅笔
３．使用铅笔时应注意的问题：用力均匀， 边画图线边转动铅笔，笔身沿前进方向略倾 斜。
2020/4/13
2
图2-1-1 铅笔及其用法
二．图板 根据需要选定图板规格，要注意保持图板的 平滑。绘图时，图纸布置于图板左下方。
三．丁（T）字尺 １．根据图板规格选定丁（T）字尺规格； ２．尺身的工作边必须保持平滑，不能用工 作边裁纸； ３．丁（T）字尺用完后要悬挂保管； ４．绘图时，尺头始终（而且只能）紧靠图 板左边；
机械制图(各章节分类、习题集)
《机械制图》课程三视图：高平齐，长对正，宽相等。
第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为210×297 .2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线,尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线，不可见轮廓线用细实线绘制.3、机械制图当中的汉字应写成长仿宋体。
4、图样中的尺寸以㎜为单位。
5、在标注直径时，在数字前面应该加Ø，在标注半径时应在数字前加 R 。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成.7、在标注角度尺寸时，数字应水平书写。
8、机械制图中通常采用两种线宽，粗、细线的比率为 2:1 。
9、线性尺寸数字一般应注写在尺寸线的上方或左方。
10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸 .11、标注尺寸时，圆心角大于180゜时,要标注直径。
12、标注尺寸时，同一平面上的孔，当尺寸和结构相同时,可仅在一个孔上标注，用数量×直径表示.13、圆台的锥度为1:10，若高度为100mm,则圆台大端和小端的半径差为5毫米.14、某平面的斜度为1：10，若长度为100mm，则平面两端的高度差为10毫米.二、选择题1、下列符号中表示强制国家标准的是（ C ）.A． GB/T B． GB/Z C。
GB2、不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C。
细实线3、下列比例当中表示放大比例的是（ B ）（比例为图中尺寸:实际尺寸）A．1:1 B． 2：1 C。
1:24、在标注球的直径时应在尺寸数字前加( C )A．R B．Φ C。
SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A )A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ B )A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A )书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角10、根据标题栏的方位和看图方向的规定，下列4种图幅格式中错误的是（ B ）。
AutoCAD2009教学课件 第2章基本绘图命令
绘图输出时可不作输出，常用于辅助作图。
2.2.3 椭圆与椭圆弧
◆执行方式 命令行：ELLIPSE 菜单：绘制→椭圆→圆弧 工具栏：绘制→椭圆 或 绘制→椭圆弧 ◆操作格式 命令: ELLIPSE↙ 指定椭圆的轴端点或 [圆弧(A)/中心点(C)]:（指定轴端点） 指定轴的另一个端点: （指定轴端点） 指定另一条半轴长度或 [旋转(R)]: ◆选项说明 （1）指定椭圆的轴端点 （2）旋转(R) （3）中心点(C) （4）圆弧(A)
指定圆的半径:（指定外接圆或内切圆的半径）
◆选项说明
如果选择“边”选项，则只要指定多边形的一条边，系统就会按
逆时针方向创建该正多边形。
2.4 点命令
点在AutoCAD有多种不同的表示方式，用户可以根据需要进行设
置。也可以设置等分点和测量点。
2.4.1 点
◆执行方式 命令行：POINT 菜单：绘制→点→单点 或 多点 工具栏：绘制→点 ◆操作格式 命令: POINT↙ 指定点:（指定点所在的位置） ◆选项说明 （1）通过菜单方法操作时“单点”选项表示只输入一个点，“多点”
块，后续操作与上节等分点类似。 （3）在等分点处，按当前点样式设置画出等分点。 （4）最后一个测量段的长度不一定等于指定分段长度。
定一点） 指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: ◆选项说明 （1）第一个角点 （2）尺寸(D) （3）倒角(C) （4）标高(E) （5）圆角(F) （6）厚度(T) （7）宽度(W) （8）面积（A） （9）旋转（R）
2.3.2 正多边形
◆执行方式
命令行：POLYGON
AutoCAD 2009中文版辅助机械制图第2章
2.3.2 修改图层状态
【图层控制】下拉列表中也显示了图层状态图标， 如图所示，单击图标就可以切换图层状态。在修改图层 状态时，该下拉列表将保持打开，用户能在列表中一次 修改多个图层的状态。修改完成后，单击列表框顶部， 将列表关闭。
2.3.3 将对象修改到其他图层上
如果用户想把某个图层上的对象修改到其他图层 上，可先选择该对象，然后在【图层控制】下拉列表中 选择要放置的图层名称，如图所示。操作结束后，下拉 列表自动关闭，被选择的图形对象转移到新的图层上。
2.3 有效地使用图层
绘制复杂图形时，用户常常从一个图层切换至另一个图 层，频繁地改变图层状态或是将某些对象修改到其他层上， 如果这些操作不熟练，将会降低设计效率。控制图层的一种 方法是单击【图层】工具栏上的 按钮，打开【图层特性 管理器】对话框，通过该对话框完成上述设置。除此之外， 还有另一种更简捷的方法──使用【图层】工具栏上的【图 层控制】下拉表，如图所示。该下拉列表包含了当前图形中 的所有图层，并显示各层的状态图标。
默认
单击【图层】工具栏上的 按钮，打开【图层特性管理器】对 话框 ，如图所示，利用该对话框创建图层，设置颜色、线型及线宽。
2.2 控制图层状态
图层状态主要包括打开与关闭、冻结与解冻、锁定与解锁及打 印与不打印等，AutoCAD用不同形式的图标表示这些状态，如图所示。
（1）打开/关闭：单击 图标，就关闭或打开某一图层。 打开的图层是可见的，而关闭的图层不可见，也不能被 打印。当图形重新生成时，被关闭的层将一起被生成。 （2）解冻/冻结：单击 图标，将冻结或解冻某一图层。 解冻的图层是可见的，若冻结某个图层，则该层变为不 可见，也不能被打印出来。当重新生成图形时，系统不 再重生成该层上的对象，因而冻结一些图层后，可以加 快ZOOM、PAN等命令和许多其他操作的运行速度。 （3）解锁/锁定：单击 图标，就锁定或解锁图层。被 锁定的图层是可见的，但图层上的对象不能被编辑。用 户可以将锁定的图层设置为当前层，并能向它添加图形 对象。 （4）打印/不打印：单击 图标，就可设定图层是否打 印。指定某层不打印后，该图层上的对象仍会显示出来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13
第二章 制图基本知识
§2-1 制图工具和仪器用法
14
第二章 制图基本知识
§2-1 制图工具和仪器用法
(十一)绘图墨水笔－描图
绘图笔的笔尖是一支细针管，所以又名针管笔。笔尖的口径有0.1～ 1.2等多种规格，可视线型粗细而选用。 使用时要注意保持笔尖清洁。以免笔尖堵塞。
15
第二章 制图基本知识
10
第二章 制图基本知识
§2-1 制图工具和仪器用法
(八)圆规－绘制圆及圆弧 画圆时，整个圆应一笔画完。转动时圆规可稍向画线方向倾斜。 使用圆规时，应注意调整铅芯与针尖的长度，使圆规两脚靠拢时，两 尖对齐。铅芯宜削成斜截圆柱状，并使斜面向外(图a)。画较大的圆时， 要使圆规两脚都大致与纸面垂直，如图b所示。
35
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
四、尺寸标注 1 尺寸界线、尺寸线及尺寸起止符号 1.1 图样上的尺寸，包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字
尺 寸 的 组 成
36Βιβλιοθήκη 第二章 制图基本知识§2-2 图纸幅面、线型、字体、尺寸标注
1.2 尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离 开图样轮廓线不小于2mm，另一端宜超出尺寸线2～3mm。图样轮廓 线可用作尺寸界线。 尺 寸 界 线
§2-1 制图工具和仪器用法
(十二)擦线板－保护邻近的图线 板用薄塑料片或金属片制成，上面刻有各种形状的孔槽。擦墨线时要 待墨线完全干透之后，方可动手。 使画错了的线段在板上适当的孔槽中露出来，左手按紧板身，右手持 硬橡皮擦孔槽内的墨线。
16
第二章 制图基本知识
§2-1 制图工具和仪器用法
33
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
三、字体 图纸上有各种符号、字母代号、尺寸数字及文字说明。
1 图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、 排列整齐；标点符号应清楚正确。
2 文字的字高，应从如下系列中选用:3.5、5、7、10、14、20mm。如 需书写更大的字，其高度应按 2的比值递增。
2
第二章 制图基本知识
§2-1 制图工具和仪器用法
(二) 图板－放置图纸 图板的硬木工作边 要保持笔直，板面 要保持平滑 图板放在桌子上， 板身要略为倾斜。
3
第二章 制图基本知识
§2-1 制图工具和仪器用法
(三)丁字尺 －绘制水平线 尺身的工作边必须保持其平直光滑。切勿用小刀靠住工作边裁纸。丁 字尺用完之后要挂起来，防止尺身变形。 所有水平线，不论长短，都要用丁字尺画出 要记住:不得把丁字尺头靠在图板的右边、下边或上边画线，也不得用 丁字尺的下边画线。
34
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
3 拉丁字母、阿拉伯数字与罗马数字的字高，应不小于2.5mm。 4 数量的数值注写，应采用正体阿拉伯数字。各种计量单位凡前面有 量值的，均应采用国家颁布的单位符号注写。单位符号应采用正体 字母。 5 分数、百分数和比例数的注写，应采用阿拉伯数字和数学符号。 6 当注写的数字小于1时，必须写出个位的“0”，小数点应采用圆点， 齐基准线书写。
23
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
2 立式使用的图纸，应按下图的形式布置
24
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
江苏科技大学土建学院土木工程系 学生姓名 专业班级 指导老师 图纸编号 完成日期 成绩
工程名称
此处注写图名及比例
l
25
第二章 制图基本知识
19
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
一、幅面 1 图纸幅面 图纸的幅面是指图纸本身的大小规格。图框是图纸上所供绘图的范围 的边线。 1.1 图纸幅面及图框尺寸，应符合下表的规定及相应的格式。
20
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
1.2 图纸的短边一般不应加长，长边可加长，但应符合下表的规定。
上下推动丁字尺
画长线
丁字尺的错误用法4
第二章 制图基本知识
§2-1 制图工具和仪器用法
(四)一字尺 又名平行尺－绘制水平线 当上下推动一字尺时，尺身依赖滑轮和弦线装置，始终保持平行。用一 字尺画水平线比用丁字尺简便，但推动时手要放在尺的中间，用力要轻 巧均匀，防止尺身倾斜。
一字尺
5
第二章 制图基本知识
≥2mm
2～3mm
37
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
1.3 尺寸线应用细实线绘制，应与被注长度平行。但不宜超出尺寸界 线之外。图样本身的任何图线均不得用作尺寸线。 尺寸线
尺寸线
38
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
1.4 尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线 成顺时针45°角，长度宜为2～3mm。半径、直径、角度与弧长的尺 寸起止符号，宜用箭头表示。
6
第二章 制图基本知识
§2-1 制图工具和仪器用法
(五)三角板－绘制斜线 用一副三角板和丁字尺配合起来，可以画出与水平线成15°及其倍数 角(30°、45°、60°、75°)的斜线。两个三角板配合使用，可画出 各种角度的相互平行或垂直的线。
7
第二章 制图基本知识
§2-1 制图工具和仪器用法
(六)比例尺－量取直线长度 常用比例尺有两种，三棱尺和比例直尺。三棱尺尺上六种不同比例的 刻度，分别表示1:100、1:200、1:300、1:400、1:500和1:600等六种 比例。比例直尺只有一行刻度和三行数字，表示三种比例，即1:100、 1:200和1:500。 比例尺上的数字以米(m)为单位。
12
第二章 制图基本知识
§2-1 制图工具和仪器用法
(十)鸦嘴笔，又名直线笔－描图上墨的画线工具 执笔画线时，螺帽应向外，小指应搁在尺身上， 笔杆向画线方向倾斜约30°左右。每次加墨量， 以不超过6 mm高为宜。画线速度要均匀。笔尖 与尺应始终保持一定距离。笔杆切忌外倾或内 倾，外倾会跑墨，内倾则所画线条外侧不平滑。 描图后应将鸦嘴笔内剩存的墨水揩去。
32
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
9 虚线与虚线交接或虚线与其他图线交接时、点画线与点画线、虚线 或点画线与其它线相交时，应是线段交接。虚线为实线的延长线时， 不得与实线连接。实线与虚线连接时，则应留一间隔。
10 图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保 证文字等的清晰。
第二章 制图基本知识
§2-1 制图工具和仪器用法
(一)铅笔－绘制图线 削木铅笔时，铅笔尖应削成锥形，铅芯露出6～8mm，要注意保留有标 号的一端，以便始终能识别其硬度(图a)。
铅笔及其用法
1
第二章 制图基本知识
§2-1 制图工具和仪器用法
使用铅笔绘图时，用力要均匀，用力过大会刮破图纸或在纸上留下 凹痕，甚至折断铅芯。画长线时要一边画一边旋转铅笔，并使笔尖 与尺边距离始终保持一致，使线条保持粗细一致。画线时，从侧面 看笔身要铅直(图d) ，从正面看，笔身要倾斜约60°(图e)。
31
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
5 相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于 0.7mm。
6 虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等。 虚线的画和间隔应保持长短一致。画长约3～6mm，间隔约为0.5～ 1mm。点画线或双点画线画的长度应大致相等，约为15～20mm。 7 单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实 线代替。 8 单点长画线或双点长画线的两端，不应是点。点画线与点画线交接 或点画线与其他图线交接时，应是线段交接。
§2-2 图纸幅面、线型、字体、尺寸标注
2.3 会签栏应按下图的格式绘制，其尺寸应为100mm×20mm，栏内应填写 会签人员所代表的专业、姓名、日期(年、月、日)；一个会签栏不够 时，可另加一个，两个会签栏应并列；不需会签的图纸可不设会签栏。
26
第二章 制图基本知识
§2-2
3 图纸编排顺序
3.1 工程图纸应按专业顺序编排。一般应为图纸目录、总图、建筑图、 结构图、给水排水图、暖通空调图、电气图……等。 3.2 各专业的图纸，应该按图纸内容的主次关系、逻辑关系，有序排列。
28
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
2 工程建设制图，应选用下表所示的图线。
29
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
30
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
3 同一张图纸内，相同比例的各图样，应选用相同的线宽组。
4 图纸的图框和标题栏线和会签栏线，可采用下表的线宽。
图纸幅面、线型、字体、尺寸标注
27
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
二、图线 画在图纸上的线条统称图线。图线有粗、中、细之分。 1 图线的宽度b，宜从下列线宽系列中选取:2.0、1.4、1.0、0.7、0.5、 0.35mm。 每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再选用下 表中相应的线宽组。
18
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
国家标准六种 包括总纲性质的《房屋建筑制图统一标准》(GB/T50001—2001) 专业部分的《总图制图标准》(GB/T50103—2001) 《建筑制图标准》(GB/T50104—2001) 《建筑结构制图标准》 (GB/T50105—2001) 《给水排水制图标准》(GB/T50106—2001) 《采暖通风与空气调节制图标准》(GB/T50114—2001) 以及相应的《条文说明》， 自2002年3月1日起施行。
