自密实混凝土的配合比特征与硬化后的性能优缺点-朋-批注

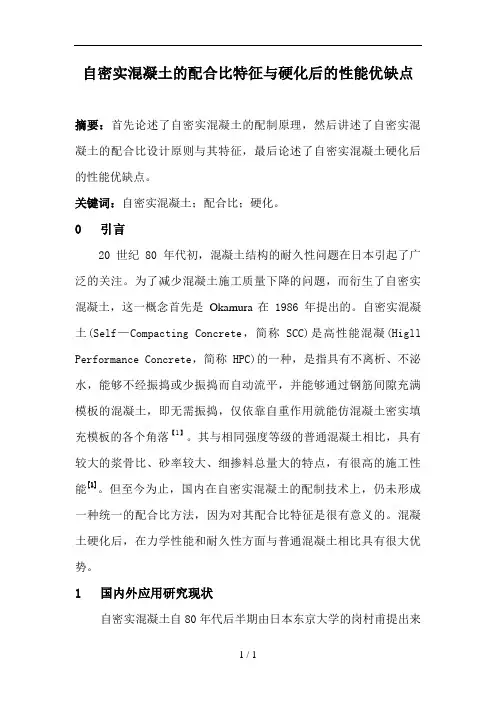

自密实混凝土的配合比特征与硬化后的性能优缺点

摘要：首先论述了自密实混凝土的配制原理，然后讲述了自密实混凝土的配合比设计原则与其特征，最后论述了自密实混凝土硬化后的性能优缺点。

关键词：自密实混凝土；配合比；硬化。

0 引言

20世纪80年代初，混凝土结构的耐久性问题在日本引起了广泛的关注。为了减少混凝土施工质量下降的问题，而衍生了自密实混凝土，这一概念首先是Okamura在1986年提出的。自密实混凝土(Self—Compacting Concrete，简称SCC)是高性能混凝(Higll Performance Concrete，简称HPC)的一种，是指具有不离析、不泌水，能够不经振捣或少振捣而自动流平，并能够通过钢筋间隙充满模板的混凝土，即无需振捣，仅依靠自重作用就能仿混凝土密实填充模板的各个角落【1】。其与相同强度等级的普通混凝土相比，具有较大的浆骨比、砂率较大、细掺料总量大的特点，有很高的施工性能[1]。但至今为止，国内在自密实混凝土的配制技术上，仍未形成一种统一的配合比方法，因为对其配合比特征是很有意义的。混凝土硬化后，在力学性能和耐久性方面与普通混凝土相比具有很大优势。

1 国内外应用研究现状

自密实混凝土自80年代后半期由日本东京大学的岗村甫提出来

而问世以来，它的应用越来越广泛，其研究也越来越受到重视。此后，北京建工集团二公司开始研制并试用。中南大学等单位于2005年5月26～28日在湖南长沙主办了我国第一次自密实混凝土技术方面

的国际研讨会(1st International Symposium Design,Performance and Use of Self-Consolidating Concrete,SCC,2005—China)。特别是近几年，国内免振捣自密实混凝土的研究有了很大起色，到目前为止，已经将自密实混凝土应用于各类工业与民用建筑、道路、桥梁、隧道及水下工程【3】。但是由于各地原材料和施工条件的差别，具体实施时不能照搬国内外同行的技术经验。为保证自密实混凝土具有良好的工作性，且完全符合自密实混凝土的工作性要求，可通过采用优化配合比的方式来改善其工作性能，以达到自密实性。所以，对自密实混凝土的配合比特征与硬化后的性能优研究是很有必要的。

2 自密实混凝土的制备原理

与普通混凝土相比，自密实混凝土的关键是在新拌阶段能够依靠自重作用充模、密实，

而不需额外的人工振捣，

也就是所谓的“自密实性

(self-

compactability）”，它

包括流动性或填充性、间

隙通过性以及抗离析性等3个方面的内容[2]。自密实混凝土拌合物的自密实过程可由图l表示，粗骨料悬浮在具有足够粘度和变形能力的砂浆中，在自重的作用下，砂浆包裹粗骨料一起沿模板向前流动，通过钢筋间隙、进而形成均匀密实的结构。

自密实混凝土拌合物的自密实性，为硬化混凝土的性能提供了重要保证，因而，也是进行自密实混凝土设计的重要基础，已有的白密实混凝土设计方法大部分是根据这一原理发展的。日本东京大学最早进行了自密实混凝土的设计研究，提出了所谓自密实混凝土原型模型方法(prototype method)【4】，后来日本、泰国、荷兰、法国、加拿大、中国等国的学者进一步进行了自密实混凝土的设计方法研究，归纳起来可以分为三类：

(1)基于自密实混凝土拌合物的变形性、间隙通过性以及抗离析性的理论分析，结合实验室试验研究结果，建立拌合物变形性、抗离析性以及间隙通过性与其配合比参数之间的经验关系。如：日本学者Edanatsu等【5】提出的基于砂浆变形及其与粗骨料之间相互作用的设计方法；泰国学者Kasemsa瑚ra彻等【6】基于自密实混凝土拌合物变形性、离析以及间隙通过性提出的设计方法等。

(2)Edanatsu等认为：砂浆的变形性能对自密实混凝土拌合物性能起关键作用，自密实混凝土拌合物中砂子与砂浆的体积比相对固定，然后基于普通混凝土配合比设计方法即可进行自密实混凝土设计，并研究提出了一种测定砂浆变形性能和粘度的v形漏斗测定方法。这一模型比较简单，操作简便。然而，这一设计方法理论依据

不充分，实验依赖性较强，而且对于粗骨料含量、性质等参数对自密实混凝土拌合物性能的影响不明确。

(3)由于混凝土混合物组成的复杂性及其对混凝土拌合物性能的高要求，导致理论计算分析与模拟的不确定性和困难，因此，有关学者提出了基于大量试验统计关系的自密实混凝土配合比设计方，即通过积累大量的实验数据，建立原材料配比参数与混凝土性能之间的经验关系。然而，此方法工作量非常巨大，需要进行大范围的相关数据的收集累积，建立相关的数据库，以提高模型的普适性。

综上所述，由于已有的设计方法在全面反映自密实混凝土拌合物性能的真正内涵及其在体现混凝土工作性、强度等级与耐久性之间的相互协调关系或是实用性等方面存在差距，目前还缺乏被广泛认同接受的自密实混凝土设计方法。

3 自密实混凝土的配合比设计

自密实混凝土原材料包括：粗细骨料、胶凝材料、超塑化剂等。为了获得满意的性能，必须对自密实混凝土进行精心的配合比设计，并且配比设计方法直接影响混凝土成本，如果考虑不当将导致成本大幅度提高。确定各特定性质组成材料的合理比例。自密实混凝土发展至今，国内外学者提出的配合比设计方法主要有：固定砂石体积法、全计算法、改进全计算法、参数没计法、骨料比表面积法、简易配合比设计方法等。自密实混凝土配合比设计要从流动性、抗分离性、间隙通过性和填充性 4 个方面统一考虑，解决流动性与抗分离性的矛盾，从而提高间隙通过能力和填充性。新拌混

凝土的自密实性与配合比中粗骨料所占比例，粗骨料的级配，胶凝材料浆体的压力传递能力、变形性能及粘性有很大的关系。

4 自密实混凝土的配合比特征

自密实混凝土的配合比特征主要包括高粉体用量、低骨料用量、低水胶比等。

4.1 高粉体用量

自实混凝土中的粉体种类较多，如水泥、粉煤灰、硅灰、膨胀剂、矿渣、保水剂、砂子中的石粉、外掺的石粉等【8-9】。

4.2 砂率

砂率是影响混凝土拌合物匀质性和填充性的重要因素。砂率过大或过小都将引起扩展度的减小，但砂率对坍落度的影响较小。大量的试验表明,自密实混凝土的砂率一般在45%～55%范围内取值比较适宜,粗细骨料比以0.85～1.20较为合适.对于砂率的控制,根据美国混凝土专家P. K . Me -hta和 P. C. Aitcin 的观点,高性能混凝土同时达到最佳的施工和易性和强度性能,其水泥浆与骨料的体积比应为35∶65。

4.3 砂与胶凝材料浆体

试验表明,砂子在砂浆中的体积含量超过42%以上,堵塞随砂体积含量的增加而增加；当砂体积含量达到44%时,堵塞机率为100%。故砂浆中砂体积含量不能超过44%。小于42%时,可完全不堵塞,但砂浆的收缩随砂体积含量的减小而增大,故砂子在砂浆中的体积应不低于 42%,胶凝材料在浆体中的体积含量不高于58%。
