电解电容封装规格
贴片电解电容的封装
电解电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：
类型封装形式耐压
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。
电解电容的封装模型为RB系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为“英寸”。
标准电解电容封装尺寸表CD268

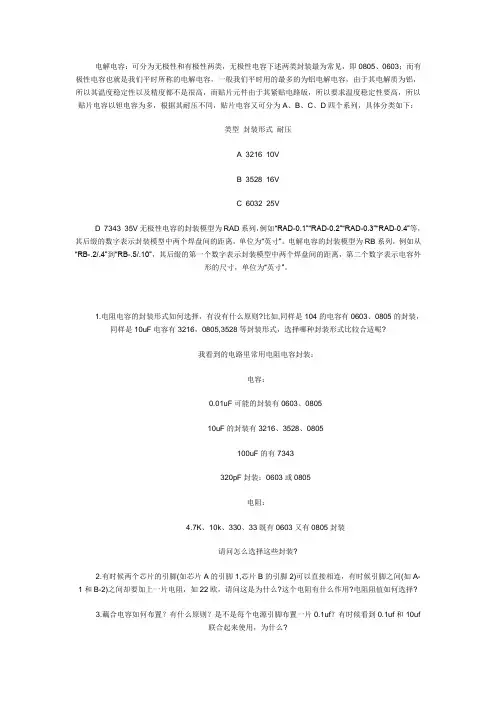

电容封装尺寸
电解电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。
电解电容的封装模型为RB系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为“英寸”。
1.电阻电容的封装形式如何选择，有没有什么原则?比如,同样是104的电容有0603、0805的封装，同样是10uF电容有3216，0805,3528等封装形式，选择哪种封装形式比较合适呢?我看到的电路里常用电阻电容封装：电容：0.01uF可能的封装有0603、080510uF的封装有3216、3528、0805100uF的有7343320pF封装：0603或0805电阻：4.7K、10k、330、33既有0603又有0805封装请问怎么选择这些封装?2.有时候两个芯片的引脚(如芯片A的引脚1,芯片B的引脚2)可以直接相连，有时候引脚之间(如A-1和B-2)之间却要加上一片电阻，如22欧，请问这是为什么?这个电阻有什么作用?电阻阻值如何选择?3.藕合电容如何布置？有什么原则？是不是每个电源引脚布置一片0.1uf？有时候看到0.1uf和10uf联合起来使用，为什么?4.所谓5V ttl器件、5V cmos器件是指什么意思?是不是说该器件电源接上5V，其引脚输出或输入电平就是5V ttl或者5v cmos?5.板子上要做两个串口，可不可以只用一块MAX232芯片?如果可以，用哪个型号的芯片?MAX3232C、MAX3232E还是MAX3232CSE?或者说这几个芯片哪个都可以6.看PDIUSBD12芯片手册，见到两个概念，不清楚：单地址/数据总线配置、多路地址/数据总线配置,请问这两者有什么区别7.protel99中，电源和地的网络标号是不是肯定是全局的(即使我使用层次电路原理图绘图模式3:电路端口全局，网络标号局部)8.晶振起振电路电容好像一般为22pF，这是不是经验值，像上下拉电阻取值一般为4.7k~10Kb插座电路，有一个电容:0.01uF/2KV，有这么高的耐压电压电容吗？为什么在这里需要使用这么高的耐压电容10.DB9插座究竟是2发送，3接收还是3接收2发送，或者是由自己定义，无所谓12.何谓扇入、扇出、扇入系数及扇出系数13."高速的差分信号线具有速率高，好布线，信号完整性好等特点"，请问何谓高速差分信号线?14.protel 99se中，布线时，信号线、地线、电源线线宽一般是多少？有什么原则需要注意?15.TTL电路和cmos电路有什么区别？什么时候使用TTL系列？什么时候使用cmos器件?一些回答：1.电阻电容的封装形式如何选择，有没有什么原则?比如,同样是104的电容有0603、0805的封装，同样是10uF电容有3216，0805,3528等封装形式，选择哪种封装形式比较合适呢?我看到的电路里常用电阻电容封装：电容：0.01uF可能的封装有0603、080510uF的封装有3216、3528、0805100uF的有7343320pF封装：0603或0805电阻：4.7K、10k、330、33既有0603又有0805封装请问怎么选择这些封装?答：选择合适的封装第一要看你的PCB空间，是不是可以放下这个器件。
电解电容封装参考
S.V.
8 13 20 32 44 50 63 79 125 200 250 300 400 450 500
W.V.
6.3 10 16 25 35 40 50 63 100 160 200 250 350 400 450
tan δ
0.25 0.20 0.17 0.15 0.12 0.12 0.10 0.10 0.10 0.15 0.15 0.15 0.20 0.20 0.20
Temperature Characteristics
Load Test
Shelf Test
注：开孔尺寸
D 5 6.3 8 10 13
F 2.0 2.5 3.5
5.0
d
0.5
0.6
mm
16 18 20 22 25
7.5
10.5 12.5
0.8
1
Characteristics
± 20% (M)
6.3 ~ 100Vdc
250
6.3x11 6.3x11 6.3x12 8x12 8x12 10x15 10x20 13x20 13x25 16x31 22x36
D x L (mm) 350 400 450
6.3x11 6.3x11 8x12 10x12 10x15 10x20 13x20 13x25 16x26 18x41
6.3x11 8x12 8x12 10x12 10x16 10x20 13x25 16x26 16x31 22x32
6.3x11 8x12 10x12 10x16 10x20 13x25 16x26 16x31 18x35
PERMISSIBLE RIPPLE CURRENT
WV
6.3
10
电容封装尺寸
电解电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。
电解电容的封装模型为RB系列，例如从“. 4”到“.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为“英寸”。
1.电阻电容的封装形式如何选择，有没有什么原则比如,同样是104的电容有0603、0805的封装，同样是10uF电容有3216，0805,3528等封装形式，选择哪种封装形式比较合适呢我看到的电路里常用电阻电容封装：电容：可能的封装有0603、080510uF的封装有3216、3528、0805100uF的有7343320pF封装：0603或0805电阻：、10k、330、33既有0603又有0805封装请问怎么选择这些封装2.有时候两个芯片的引脚(如芯片A的引脚1,芯片B的引脚2)可以直接相连，有时候引脚之间(如A-1和B-2)之间却要加上一片电阻，如22欧，请问这是为什么这个电阻有什么作用电阻阻值如何选择3.藕合电容如何布置有什么原则是不是每个电源引脚布置一片有时候看到和10uf联合起来使用，为什么4.所谓5V ttl器件、5V cmos器件是指什么意思是不是说该器件电源接上5V，其引脚输出或输入电平就是5V ttl或者5v cmos5.板子上要做两个串口，可不可以只用一块MAX232芯片如果可以，用哪个型号的芯片MAX3232C、MAX3232E还是MAX3232CSE或者说这几个芯片哪个都可以6.看PDIUSBD12芯片手册，见到两个概念，不清楚：单地址/数据总线配置、多路地址/数据总线配置,请问这两者有什么区别中，电源和地的网络标号是不是肯定是全局的(即使我使用层次电路原理图绘图模式3:电路端口全局，网络标号局部)8.晶振起振电路电容好像一般为22pF，这是不是经验值，像上下拉电阻取值一般为~10K插座电路，有一个电容:2KV，有这么高的耐压电压电容吗为什么在这里需要使用这么高的耐压电容插座究竟是2发送，3接收还是3接收2发送，或者是由自己定义，无所谓12.何谓扇入、扇出、扇入系数及扇出系数13."高速的差分信号线具有速率高，好布线，信号完整性好等特点"，请问何谓高速差分信号线99se中，布线时，信号线、地线、电源线线宽一般是多少有什么原则需要注意电路和cmos电路有什么区别什么时候使用TTL系列什么时候使用cmos器件一些回答：1.电阻电容的封装形式如何选择，有没有什么原则比如,同样是104的电容有0603、0805的封装，同样是10uF电容有3216，0805,3528等封装形式，选择哪种封装形式比较合适呢我看到的电路里常用电阻电容封装：电容：可能的封装有0603、080510uF的封装有3216、3528、0805100uF的有7343320pF封装：0603或0805电阻：、10k、330、33既有0603又有0805封装请问怎么选择这些封装答：选择合适的封装第一要看你的PCB空间，是不是可以放下这个器件。
完整版电解电容封装规格表
康富松电解电容全系列封装规格产品名称：康富松电解电容ME系列型式：导针型特性：耐高温,标准品,通过无铅认证使用温度范围：-40 〜+105 C (6.3 〜400V) -25 〜+105 C (450V)额定工作电压范围：6.3〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV or 4 iik寿命(H): 2000产品名称：康富松电解电容RC系列型式：导针型特性：耐高温,低阻抗,通过无铅认证使用温度范围：-55 〜+105 C (6.3 〜100V)-40 〜+105 C(160 〜400V)-25 〜+105 C (450V)额定工作电压范围：6.3〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV or 4 ixA寿命(H): 3000~5000产品名称：康富松电解电容RD系列型式：导针型特性：耐高温,通过无铅认证使用温度范围：-55 〜+105 C (6.3 〜100V)-40 〜+105 C(160 〜400V)-25 〜+105 C (450V)额定工作电压范围：6.3〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV or 4 ixA寿命(H): 2000〜8000产品名称：康富松电解电容RG系列型式：导针型特性：耐高温,低阻抗,长寿命,通过无铅认证使用温度范围：-40〜+105 C额定工作电压范围：6.3〜50V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.01CV or 3 1ik寿命(H): 4000~10000产品名称：康富松电解电容KM系列型式：牛角型特性：普通品,通过无铅认证使用温度范围：-40 ~ +105 C (6.3 ~ 100V)-25 ~ +105 C(160 ~ 450V) 额定工作电压范围：6.3 ~ 450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV or 3mA寿命(H): 2000产品名称：康富松电解电容BP系列型式：导针型特性：普通品,高纹波,通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：25 ~ 50V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：100 MA寿命(H): 1000产品名称：康富松电解电容BQ系列型式：导针型特性：高纹波,通过无铅认证使用温度范围：-25 ~ +105 C额定工作电压范围：200 ~400V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：100 MA寿命(H): 1000产品名称：康富松电解电容ES系列型式：导针型特性：普通品,高纹波,通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：25 ~ 50V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：3MCV寿命(H): 2000产品名称：康富松电解电容HD系列型式：导针型特性：耐高温,通过无铅认证使用温度范围：-40 ~ +105 C(160 ~ 400V) -25 ~ +105 C (450V)额定工作电压范围：160 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：CV^ 1000 I=0.1CV+40CV>1000 I=0.04CV+100寿命(H): 8000~10000产品名称：康富松电解电容HE系列型式：导针型特性：耐高温,通过无铅认证使用温度范围：-40 ~ +125 C(10 ~ 250V)-25 ~ +125 C (350~450V) 额定工作电压范围：10 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV or 4 g A寿命(H): 2000产品名称：康富松电解电容HW系列型式：导针型特性：长寿命,通过无铅认证使用温度范围：-40 ~ +105 C(160 ~ 400V)-25 ~ +105 C (420-450V) 额定工作电压范围：160 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV寿命(H): 10000~12000产品名称：康富松电解电容HY系列型式：导针型特性：高纹波,通过无铅认证使用温度范围：-40 ~ +130 C(160 ~ 400V)-25 ~ +130 C (450V)额定工作电压范围：160 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV寿命(H): 3000~15000产品名称：康富松电解电容JE系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +130 C(160 ~ 450V)额定工作电压范围：160 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV寿命(H): 4000~20000产品名称：康富松电解电容Ke系列型式：导针型特性：普通品,通过无铅认证使用温度范围：-40 ~ +85 C (6.3 ~ 400V) -25 ~ +85(450V) 额定工作电压范围：6.3 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV寿命(H): 2000产品名称：康富松电解电容LL/LM系列型式：导针型特性：高纹波,通过无铅认证使用温度范围：LL:-40~+85LM:-40~+105额定工作电压范围：6.3 ~100V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.002CV or 0.4 g A寿命(H):1000产品名称：康富松电解电容mp系列型式：导针型特性：小型号,通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：4 ~50V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.01CV or 3uA寿命(H): 1000产品名称：康富松电解电容mq系列型式：导针型特性：通过无铅认证使用温度范围：-55 ~ +105 C额定工作电压范围：6.3~50V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.01CV or 3uA寿命(H): 1000产品名称：康富松电解电容NP系列型式：导针型特性：普通品,通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：6.3 ~100V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.06CV or 10 11A.寿命(H): 2000产品名称：康富松电解电容NQ系列型式：导针型特性：普通品,通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：6.3 ~100V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.06CV or 10 11A.寿命(H): 1000产品名称：康富松电解电容PH系列型式：导针型特性：通过无铅认证使用温度范围：-20~ +55 C额定工作电压范围：300 &330V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：1XC.寿命(H):产品名称：康富松电解电容RF系列型式：导针型特性：高频低阻,通过无铅认证使用温度范围：-55 ~ +105 C额定工作电压范围：6.3 ~63V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.01CV or 3 11A.寿命(H): 2000~8000产品名称：康富松电解电容RT系列型式：导针型特性：低阻,通过无铅认证使用温度范围：-40 ~ +105 C额定工作电压范围：6.3 ~100V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.01CV or 3 11A.寿命(H): 2000~5000产品名称：康富松电解电容RU系列型式：导针型特性：低ESR,通过无铅认证使用温度范围：-40 ~ +105 C额定工作电压范围：6.3 ~16V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.03CV or10 11A.寿命(H): 2000产品名称：康富松电解电容SL系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：4 ~63V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.02CV or 3uA,.寿命(H): 1000产品名称：康富松电解电容SN系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：6.3~50V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.05CV or 10uA,.寿命(H): 2000产品名称：康富松电解电容SS系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：4 ~63V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.01CV or 3uA,. 寿命(H): 1000产品名称：康富松电解电容SU系列型式：导针型特性：低阻抗,通过无铅认证使用温度范围：-55〜+105 C额定工作电压范围：6.3〜35V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.01CV or 3uA,.寿命(H): 1000产品名称：康富松电解电容SV系列型式：导针型特性：通过无铅认证使用温度范围：-40〜+105 C额定工作电压范围：6.3〜50V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.01CV or 3uA,.寿命(H): 5000产品名称：康富松电解电容TB系列型式：导针型特性：低本钱,通过无铅认证使用温度范围：-40〜+105 C(160〜400V)额定工作电压范围：160〜400V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV,.寿命(H): 3000产品名称：康富松电解电容TC系列型式：导针型特性：通过无铅认证使用温度范围：-40 〜+105 C(160 〜400V) -25 〜+105 C (450V)额定工作电压范围：160〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV.寿命(H): 5000产品名称：康富松电解电容TD系列型式：导针型特性：长寿命,通过无铅认证使用温度范围：-40 〜+130 C(160 〜400V) -25 〜+130 C(160 〜450V) 额定工作电压范围：160〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV.寿命(H): 2000〜8000产品名称：康富松电解电容pm系列型式：焊片型特性：通过无铅认证使用温度范围：-20 C〜+55 C额定工作电压范围：330V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：1 xC (uA) after 5 minutes.寿命(H): 5000产品名称：康富松电解电容wg系列型式：焊片型特性：高纹波,通过无铅认证使用温度范围：-20 C〜+85 C额定工作电压范围：400〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.01CV or 5mA寿命(H): 5000产品名称：康富松电解电容wm系列型式：焊片型特性：通过无铅认证使用温度范围：-25 C〜+70 C额定工作电压范围：315V,475V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.06 CV or 3mA寿命(H): 40c时以充电0.8秒,放电0.2秒为一周期,经过1000,000个周期后产品名称：康富松电解电容EM系列型式：牛角型特性：通过无铅认证使用温度范围：-25〜+105 C额定工作电压范围：200〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：I三3V z CV寿命(H): 2000产品名称：康富松电解电容kn系列型式：牛角型特性：通过无铅认证使用温度范围：-25〜+105 C额定工作电压范围：160〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：I三3V z CV寿命(H): 5000产品名称：康富松电解电容kp系列型式：牛角型特性：通过无铅认证使用温度范围：-25〜+105 C额定工作电压范围：160〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：I三3V z CV寿命(H): 7000产品名称：康富松电解电容kq系列型式：牛角型特性：通过无铅认证使用温度范围：-25〜+105 C额定工作电压范围：160〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：I三3V z CV寿命(H): 7000~10000产品名称：康富松电解电容LS系列型式：牛角型特性：嵌入式,通过无铅认证使用温度范围：-40 〜+85 C (6.3 〜100V)-25 〜+85 C (160 〜450V) 额定工作电压范围：6.3 ~ 450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV or 3mA,寿命(H): 2000产品名称：康富松电解电容WE系列型式：螺栓型特性：通过无铅认证使用温度范围：-40 〜+105 C (10 〜100V) -25 〜+105 C (160 〜400V)额定工作电压范围：10~ 400V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV or 5mA,,寿命(H): 2000产品名称：康富松电解电容WF系列型式：螺栓型特性：高纹波,通过无铅认证使用温度范围：-25〜+85 C额定工作电压范围：350〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV or 5mA,,寿命(H): 5000。
常见钽电容的封装
常见封装及对应的***小包装
封装
MOQ
A型
2000PCS
B型
2000PCS
C型
500PCS
D型
500PCS
E型
400PCS/500PCS
P型
3000PCS
各电容品牌的产地
品牌
产地
AVX
捷克
KEMET
葡萄牙/墨西哥
Nபைடு நூலகம்C
中国天津
NICHICON
日本/中国天津
常见钽电容的封装
A型：3.2*1.6*1.6（mm）3216型，1206型
B型：3.5*2.8*1.9(mm), 3528型，1210型
C型：6.0*3.2*2.5（(mm) 6032型，1808型
D型：7.3*4.3*2.8（mm）7343型，1812型
M型：1.6*0.8*0.8常说的0603尺寸
SAMSUNG
中国天津/中国苏州/中国东莞
TAIYO YUDEN
马来西亚
KYOCERA
日本/中国天津
VISHAY
以色列
钽电容全称是钽电解电容，贴片式钽电容的特点是寿命长。耐高温、准确度高、滤高频改波性能极好，不过容量较小、价格也比铝电容贵，而且耐电压及电流能力相对较弱。钽电容器不仅在军事通讯，航天等领域应用，而且钽电容的应用范围还在向工业控制，影视设备、通讯仪表等产品中大量使用。目前主流的钽电容品牌主要有AVX，KEMET，NICHICON，NEC，VISHAY
