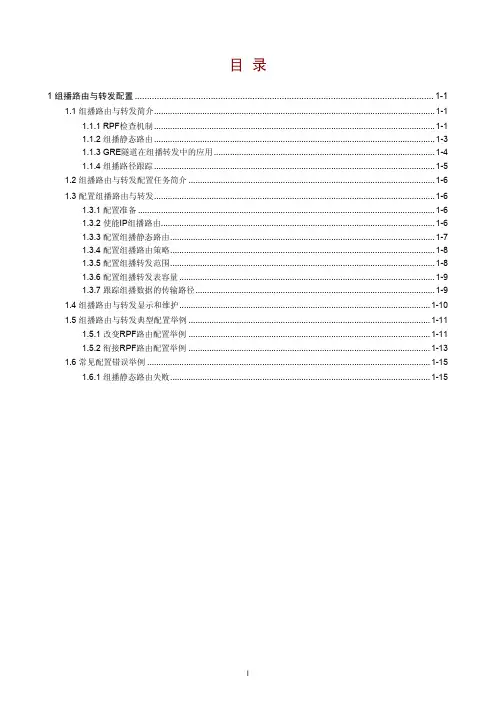

目录
1 组播路由与转发配置 .......................................................................................................................... 1-1 1.1 组播路由与转发简介.......................................................................................................................... 1-1 1.1.1 RPF检查机制 .......................................................................................................................... 1-1 1.1.2 组播静态路由 .......................................................................................................................... 1-3 1.1.3 GRE隧道在组播转发中的应用 ................................................................................................ 1-4 1.1.4 组播路径跟踪 .......................................................................................................................... 1-5 1.2 组播路由与转发配置任务简介 ........................................................................................................... 1-6 1.3 配置组播路由与转发.......................................................................................................................... 1-6 1.3.1 配置准备 ................................................................................................................................. 1-6 1.3.2 使能IP组播路由....................................................................................................................... 1-6 1.3.3 配置组播静态路由................................................................................................................... 1-7 1.3.4 配置组播路由策略................................................................................................................... 1-8 1.3.5 配置组播转发范围................................................................................................................... 1-8 1.3.6 配置组播转发表容量 ............................................................................................................... 1-9 1.3.7 跟踪组播数据的传输路径........................................................................................................ 1-9 1.4 组播路由与转发显示和维护............................................................................................................. 1-10 1.5 组播路由与转发典型配置举例 ......................................................................................................... 1-11 1.5.1 改变RPF路由配置举例 ......................................................................................................... 1-11 1.5.2 衔接RPF路由配置举例 ......................................................................................................... 1-13 1.6 常见配置错误举例 ........................................................................................................................... 1-15 1.6.1 组播静态路由失败................................................................................................................. 1-15

H3C IPV6之ipsec(ike预共享)典型组网配置案例

H3C IPV6之ipsec(ike预共享)典型组网配置案例

组网说明:本案例采用H3C HCL模拟器来模拟IPV6 IPSEC+IKE预共享密钥典型组网配置。

为了保证数据传输安全,在R1与R2建立Ipsec vpn隧道。

全网采用OSPFv3协议互通。

配置思路:1、按照网络拓扑图正确配置IP地址。

2、R1与R2建立IPSEC VPN隧道配置过程:第一阶段调试(基础网络配置:)R1:<H3C>sysSystem View: return to User View with Ctrl+Z.[H3C]sysname R1[R1]int loopback 0[R1-LoopBack0]ip address 1.1.1.1 32[R1-LoopBack0]quit[R1]ospfv3 1[R1-ospfv3-1]import-route direct[R1-ospfv3-1]router-id 1.1.1.1[R1-ospfv3-1]quit[R1]int gi 0/0[R1-GigabitEthernet0/0]ipv6 address 1::1 64[R1-GigabitEthernet0/0]ospfv3 1 area 0[R1-GigabitEthernet0/0]quit[R1]int gi 0/1[R1-GigabitEthernet0/1]des <connect to R2>[R1-GigabitEthernet0/1]ipv6 address 2::1 64[R1-GigabitEthernet0/1]ospfv3 1 area 0[R1-GigabitEthernet0/1]quitR2:<H3C>sysSystem View: return to User View with Ctrl+Z. [H3C]sysname R2[R2]int loopback 0[R2-LoopBack0]ip address 2.2.2.2 32[R2-LoopBack0]quit[R2]ospfv3 1[R2-ospfv3-1]router-id 2.2.2.2[R2-ospfv3-1]import-route direct[R2-ospfv3-1]quit[R2]int gi 0/1[R2-GigabitEthernet0/1]des <connect to R1> [R2-GigabitEthernet0/1]ipv6 address 2::2 64 [R2-GigabitEthernet0/1]ospfv3 1 area 0[R2-GigabitEthernet0/1]quit[R2]int gi 0/0[R2-GigabitEthernet0/0]des <connect to SW1> [R2-GigabitEthernet0/0]ipv6 address 3::1 64 [R2-GigabitEthernet0/0]ospfv3 1 area 0[R2-GigabitEthernet0/0]quitSW1:<H3C>sysSystem View: return to User View with Ctrl+Z. [H3C]sysname SW1[SW1]int loopback 0[SW1-LoopBack0]ip address 3.3.3.3 32[SW1-LoopBack0]quit[SW1]ospfv3 1[SW1-ospfv3-1]import-route direct[SW1-ospfv3-1]router-id 3.3.3.3[SW1-ospfv3-1]quit[SW1]int gi 1/0/1[SW1-GigabitEthernet1/0/1]port link-mode route [SW1-GigabitEthernet1/0/1]des <connect to R2> [SW1-GigabitEthernet1/0/1]ipv6 address 3::2 64 [SW1-GigabitEthernet1/0/1]ospfv3 1 area 0 [SW1-GigabitEthernet1/0/1]quit第一阶段测试:物理机填写IP地址:物理机能PING通SW1:第二阶段调试(IPSEC预共享密钥关键配置点):R1:[R1]acl ipv6 advanced 3000[R1-acl-ipv6-adv-3000]rule 0 permit ipv6 source 1::/64 destination 3::/64 [R1-acl-ipv6-adv-3000]quit[R1]ike keychain james[R1-ike-keychain-james]pre-shared-key address ipv6 2::2 64 key simple james [R1-ike-keychain-james]quit[R1]ike proposal 1[R1-ike-proposal-1]quit[R1]ike profile james[R1-ike-profile-james]keychain james[R1-ike-profile-james]proposal 1[R1-ike-profile-james]match remote identity address ipv6 2::2 64[R1-ike-profile-james]local-identity address ipv6 2::1[R1-ike-profile-james]quit[R1]ipsec transform-set james[R1-ipsec-transform-set-james]protocol esp[R1-ipsec-transform-set-james]encapsulation-mode tunnel[R1-ipsec-transform-set-james]esp authentication-algorithm md5[R1-ipsec-transform-set-james]esp encryption-algorithm des-cbc[R1-ipsec-transform-set-james]quit[R1]ipsec ipv6-policy james 1 isakmp[R1-ipsec-ipv6-policy-isakmp-james-1]security acl ipv6 3000[R1-ipsec-ipv6-policy-isakmp-james-1]ike-profile james[R1-ipsec-ipv6-policy-isakmp-james-1]transform-set james[R1-ipsec-ipv6-policy-isakmp-james-1]remote-address ipv6 2::2[R1-ipsec-ipv6-policy-isakmp-james-1]quit[R1]int gi 0/1[R1-GigabitEthernet0/1]ipsec apply ipv6-policy james[R1-GigabitEthernet0/1]quitR2:[R2]acl ipv6 advanced 3000[R2-acl-ipv6-adv-3000]rule 0 permit ipv6 source 3::/64 destination 1::/64 [R2-acl-ipv6-adv-3000]quit[R2]ike keychain james[R2-ike-keychain-james]pre-shared-key address ipv6 2::1 key simple james [R2-ike-keychain-james]quit[R2]ike proposal 1[R2-ike-proposal-1]quit[R2]ike profile james[R2-ike-profile-james]keychain james[R2-ike-profile-james]proposal 1[R2-ike-profile-james]local-identity address ipv6 2::1[R2-ike-profile-james]match remote identity address ipv6 2::1 64[R2-ike-profile-james]quit[R2]ipsec transform-set james[R2-ipsec-transform-set-james]protocol esp[R2-ipsec-transform-set-james]encapsulation-mode tunnel[R2-ipsec-transform-set-james]esp authentication-algorithm md5 [R2-ipsec-transform-set-james]esp encryption-algorithm des-cbc [R2-ipsec-transform-set-james]quit[R2]ipsec ipv6-policy james 1 isakmp[R2-ipsec-ipv6-policy-isakmp-james-1]security acl ipv6 3000[R2-ipsec-ipv6-policy-isakmp-james-1]transform-set james[R2-ipsec-ipv6-policy-isakmp-james-1]ike-profile james[R2-ipsec-ipv6-policy-isakmp-james-1]remote-address ipv6 2::1 [R2-ipsec-ipv6-policy-isakmp-james-1]quit[R2]int gi 0/1[R2-GigabitEthernet0/1]ipsec apply ipv6-policy james[R2-GigabitEthernet0/1]quit第二阶段测试:查看R1的IPSEC显示信息:查看R2的IPSEC显示信息:物理机依然能PING通SW1:SW1也可以PING通物理机:至此,IPV6之IPSEC预共享密钥典型组网配置案例已完成!。

H3C IPv6基础配置

H3C IPv6基础配置

Next header
Hop limit
TTL
Protocol
Header checksum
操作手册ip业务分册ipv6基础ipv6基础配置116表110配置ra消息的相关参数操作命令说明进入系统视图systemview配置跳数限制ipv6ndhoplimitvalue可选缺省情况下路由器发布的跳数限制为64进入接口视图interfaceinterfacetypeinterfacenumber取消对ra消息发布的抑制undoipv6ndrahalt必选缺省情况下抑制发布ra消息配置ra消息发布的最大时间间隔和最小时间间隔ipv6ndraintervalmaxintervalvalueminintervalvalue可选缺省情况下ra消息发布的最大间隔时间为600秒最小时间间隔为200ra消息周期性发布时相邻两次的时间间隔是在最大时间间隔与最小时间间隔之间随机选取一个值作为周期性发布ra息的时间间隔配置的最小时间间隔应该小于等于最大时间间隔的075配置ra消息中的前缀信息ipv6ndraprefixipv6addressprefixlengthvalidlifetimepreferredlifetime可选缺省情况下没有配置ra消息中的前缀信息此时将使用发送ra消息的接口ipv6地址作为ra消息中的前缀信息设置被管理地址配置标志位为1ipv6ndautoconfigmanagedaddressflag可选缺省情况下被管理地址标志位为0即主机通过无状态自动配置获取ipv6地址设置其他配置标志ipv6ndautoconfigotherflag可选缺省情况下其他配置标志位为0即主机通过无状态自动配置获取其他信息配置ra消息中路由器的生存时间ipv6ndrarouterlifetimevalue可选缺省情况下ra消息中路由器的生存时间为1800配置邻居请求消息重传时间间隔ipv6ndnsretranstimervalue可选缺省情况下接口发送ns消息的时间间隔为1000毫秒接口发布的ra消息中retranstimer字段的值为0操作手册ip业务分册ipv6基础ipv6基础配置117操作命令说明配置保持邻居可达状态的时间ipv6ndnudreachabletimevalue可选缺省情况下接口保持邻居可达状态的时间为30000毫秒接口发布的ra消息中reachabletimer字段的值为0注意

华为AR系列路由器01-08组播路由管理(IPv6)配置

华为AR系列路由器01-08组播路由管理(IPv6)配置

华为AR系列路由器01-08组播路由管理(IPv6)配置8组播路由管理(IPv6)配置关于本章设备可同时维护多个IPv6组播路由协议,通过控制平⾯与转发平⾯之间的信息交互,控制IPv6组播路由和转发。

8.1 组播路由管理简介(IPv6)介绍组播路由管理的定义和⽬的。

8.2 组播路由管理(IPv6)原理描述介绍组播路由管理中各个功能的实现原理。

8.3 配置组播路由管理(IPv6)任务概览通过IPv6组播转发表,整个IPv6⽹络建⽴了⼀条以组播源为根,组成员为叶⼦的⼀点到多点的转发路径。

同时设备提供了⼀系列IPv6组播路由管理功能,实现组播转发路径的控制与维护。

8.4 组播路由管理(IPv6)配置注意事项介绍配置组播路由管理(IPv6)的注意事项。

8.5 组播路由管理(IPv6)缺省配置介绍缺省情况下,组播路由管理(IPv6)的配置信息。

8.6 配置IPv6组播负载分担通过配置IPv6组播负载分担,可以改变设备RPF检查时若存在多条等价路由只选取⼀条RPF路由的规则。

8.7 配置IPv6组播转发边界通过配置IPv6组播转发边界,可以限制组播报⽂转发范围。

8.8 配置IPv6组播转发表控制参数在IPv6组播路由与转发中,IPv6组播转发表直接控制组播报⽂的转发。

通过配置IPv6组播转发表控制参数,间接的就控制了组播报⽂的转发。

8.9 维护组播路由管理(IPv6)组播路由管理(IPv6)的维护包括:清除IPv6组播转发表项和路由表项、监控IPv6组播路由和转发状况。

8.10 组播路由管理(IPv6)常见配置错误介绍常见配置错误及定位思路。

8.1 组播路由管理简介(IPv6)介绍组播路由管理的定义和⽬的。

定义组播路由管理(Multicast Route Management)主要介绍如何创建或更改组播路由来控制组播报⽂的转发,以及组播转发路径的检测和维护。

⽬的组播路由和转发与单播路由和转发类似,⾸先每个组播路由协议都各⾃建⽴并维护了⼀张协议路由表。

H3C MSR 系列路由器 操作手册(V1.05)

H3C MSR 系列路由器 操作手册(V1.05)

Rsh
SSH1.5
SSH2.0
备份中心
VRRP
设备管理
NetStream 文件系统管理
NTP 系统维护与调试
RMON 系统基本配置
用户界面
MAC 地址表管理
2.3 标准版特性功能索引
功能模块 接入分册
IP业务分册 IP路由分册
表2-2 MSR 系列路由器标准版特性功能索引
业务特性
ATM 和 DSL 接口 POS 接口
H3C MSR 20/30/50/20-1X 系列路由器 特性功能索引
目录
目录
第 1 章 分册简介 .....................................................................................................................1-1 1.1 分册简介............................................................................................................................. 1-1
MSDP
PIM
IPv6 组播路由与 转发
MLD
IPv6 PIM
GRE
L2TP
QoS
2-1
H3C MSR 20/30/50/20-1X 系列路由器 特性功能索引
第 2 章 业务特性明晰
功能模块 安全分册
系统分册
802.1x PKI ACL GR NQA SNMP 信息中心
业务特性
AAA
防火墙
NAT
PORTAL

H3C交换机划分vlan及配置组播

H3C交换机划分vlan及配置组播
igmp-snooping querier//使二层设备能够在数据链路层建立并维护组播转发表项
quit
2、限制部分端口加入该组播组。
在超级终端中输入:
//限制端口12加入该组播组
acl number 3001
rule 0 deny ip
quit
interface GigabitEthernet1/0/12
igmp-snooping group-policy 3001 vlan 10
quit
可以通过displaycurrent-configuration来查看当前配置
H3C交换机划分VLAN及配置组播:
一、划分VLAN
1、通过超级终端连接交换机consol口,波特率9600.2、在超级终端中输入:
sys
vlan 10 //划分vlan10
portg1/0/1 to g1/0/20//分配端口1-20
vlan20 //划分vlan20
portg1/0/21 to g1/0/24//分配端口21-24
quit
至此划分vlan完成,其中端口1-20属于vlan10,端口21-24属于vlan20.
可以通过输入:display vlan 10查看vlan10下的端口
二、配置组播
1、开启vlan组播功能。
在超级终端中输入:
sys
igmp-snooping
quit
vlan 10
igmp-snooping enable//开启igmp-snooping功能

路由器转发ipv6分组的过程

路由器转发ipv6分组的过程

路由器转发ipv6分组的过程一、IPv6基础知识IPv6是Internet Protocol version 6的缩写,是互联网协议的下一代标准。

与IPv4相比,IPv6具有更大的地址空间、更好的安全性和可扩展性。

IPv6地址由128位二进制数字组成,分为8个16位的块,每个块用冒号分隔。

例如:2001:0db8:85a3:0000:0000:8a2e:0370:7334。

二、路由器转发IPv6分组的过程1. IPv6分组格式IPv6分组包括头部和数据两部分。

头部包含源地址、目标地址等信息。

数据部分则是上层协议传输的数据。

2. 路由表查找路由器在转发IPv6分组时,需要查找路由表来确定下一跳路由器或直接交付目标主机。

路由表中存储了网络中各个子网之间的关系以及到达目标主机所需经过的路径。

3. 下一跳选择当路由器查找到目标主机所在网络后,需要选择一个下一跳路由器将数据包发送到目标网络中。

这个选择过程通常会考虑多种因素,如距离、带宽等。

4. 路径MTU发现路径MTU(Maximum Transmission Unit)指网络中最大传输单元的大小。

在IPv6网络中,路由器可以通过路径MTU发现机制确定数据包可以传输的最大大小,以避免分片和重组带来的性能损失。

5. 转发当路由器确定了下一跳路由器后,就会将IPv6分组转发到该路由器。

转发过程中,路由器会根据目标地址和源地址进行转换,并将数据包发送到下一跳路由器或目标主机。

6. ICMPv6协议ICMPv6(Internet Control Message Protocol version 6)是IPv6网络中的控制协议,用于传递错误信息、状态信息等。

当IPv6分组无法到达目标主机时,ICMPv6会向源主机回送一个错误消息。

7. IPv6安全性IPv6具有更好的安全性,支持IPSec协议对数据进行加密和认证。

IPv6还支持防火墙、入侵检测等安全措施来保护网络安全。

H3C WLAN全面支持IPv6网络部署

H3C WLAN全面支持IPv6网络部署

随着IPv4地址逐渐耗尽,IPv6替代的趋势越来越明显。

IPv6不仅拥有几乎无限的地址资源,而且在地址自动配置、应用安全性、移动性、VoIP等应用的服务质量方面都具有优势。

目前,纯IPv6网络不仅在教育网中进行了普及,而且许多企业内部的Intranet网络也都采用了IPv6部署。

H3C WLAN设备已全面支持IPv4和IPv6双栈协议,能够满足不同场景的IPv6部署和应用需求,符合运营商或企业从IPv4到IPv6的迁移过程需要。

1 AC/AP间隧道支持IPv6同IPv4过程一样,在IPv6网络中,AP发现AC的注册过程也支持多种方式。

●DHCPv6注册方式AP通过DHCPv6服务器有状态自动配置来获取AC的IPv6地址。

此方式可以集中在DHCPv6服务器上配置AC地址,对于大型网络来说是一种非常简单高效的方式。

此过程的详细描述如下图:图1 DHCPv6注册方式●DNSv6注册方式AP先通过DHCP或本地预配置方式获得整个网络的域名,再和缺省的或本地预配置的AC名形成的AC全名,通过DNS解析后获得AC地址。

此过程的详细描述如下图:图2 AP通过DHCPv6+DNSv6方式发现AC●组播地址注册方式通过本地链路组播地址发现AC,适用于AP和AC在同一子网的情况。

AP直接发送组播发现请求报文,AC收到发现请求报文后回应发现响应报文,从而AP 获得AC信息。

●静态配置IPv6地址注册方式静态配置AC IPv6地址适用于小的分支机构,常常是为了省去DHCP和DNS 服务器。

图3 为AP指定连接的AC2 支持IPv6报文的转发无论AC/AP间隧道是IPv4还是IPv6,AC都支持用户IPv6报文的转发,这对IPv4到IPv6演进过程是一个理想的网络部署。

在IPv4到IPv6演进过程中,一些企业会率先在企业网内部部署IPv6,而骨干网尚未来得及实施。

在这种情况下,利用AC/AP间隧道跨越骨干网,可以顺利在企业总部、分支机构和个人之间转发IPv6报文。

ipv6 组播规则

ipv6 组播规则

ipv6 组播规则IPv6组播规则IPv6组播是指将数据包从一个源主机发送到一组目标主机的通信方式。

在IPv6网络中,组播地址是一种特殊的地址类型,用于标识一个组播组。

组播通信可以有效地将信息同时发送给一组目标主机,节省了网络资源和带宽的消耗。

本文将介绍IPv6组播规则的相关内容。

一、IPv6组播地址IPv6组播地址是以ff00::/8开始的地址块。

其中,ff00::/12用于预留地址,ff01::/16用于接口本地组播地址,ff02::/16用于链路本地组播地址,ff05::/16用于站点本地组播地址,ff08::/16用于全局组播地址。

二、IPv6组播组每个IPv6组播地址都对应一个组播组。

组播组是指一组具有共同兴趣的主机,它们共享一个组播地址用于通信。

组播组的成员可以动态地加入或退出,以满足不同的通信需求。

三、IPv6组播传输IPv6组播传输采用的是数据报传输方式。

源主机将数据报发送到组播地址,路由器将数据报复制并转发到与组播组相关的接口上,然后目标主机通过加入组播组的方式接收数据报。

四、IPv6组播路由IPv6组播路由是保证组播数据传输的关键。

路由器在网络中负责转发组播数据报,它们使用组播路由协议来维护组播转发表,记录组播组的成员和相关接口。

五、IPv6组播协议IPv6组播协议是指用于组播通信的协议。

常见的IPv6组播协议有Internet组管理协议(IGMP)和协议无关组管理协议(MLD)。

IGMP用于IPv4网络,MLD用于IPv6网络。

它们的作用是使主机和路由器能够感知组播数据流,并进行相应的处理。

六、IPv6组播范围IPv6组播范围指的是组播数据报的传输范围。

IPv6组播地址根据其范围可以分为接口本地范围、链路本地范围、站点本地范围和全局范围。

不同范围的组播地址具有不同的传输特性。

七、IPv6组播应用IPv6组播在许多应用场景中发挥着重要作用。

例如,多媒体会议、视频直播、流媒体传输等都需要使用组播技术来实现高效的数据传输。

H3C IPV6之PPPOE宽带拨号(路由器拨号

H3C IPV6之PPPOE宽带拨号(路由器拨号

组网说明:本案例采用H3C HCL模拟器来模拟IPV6 PPPOE宽带拨号典型组网配置。

其中R1为PPPOE 客户端,R2为PPPOE服务器.要求R1通过宽带拨号链接后,终端能接入网络!配置思路:1、按照网络拓扑图正确配置IP地址2、R1配置为PPPOE客户端3、R2配置为PPPOE服务器配置过程:R2:<H3C>sysSystem View: return to User View with Ctrl+Z.[H3C]sysname R2[R2]local-user ninglihua class networkNew local user added.[R2-luser-network-ninglihua]password simple ninglihua[R2-luser-network-ninglihua]service-type ppp[R2-luser-network-ninglihua]quit[R2]domain name system[R2-isp-system]authentication ppp local[R2-isp-system]quit[R2]int loopback 0[R2-LoopBack0]ipv6 address 3::1 64[R2-LoopBack0]quit[R2]ipv6 prefix 1 2::/64[R2]int Virtual-Template 1[R2-Virtual-Template1]ipv6 address 2::1 64[R2-Virtual-Template1]ppp authentication-mode pap domain system [R2-Virtual-Template1]remote address pool 1[R2-Virtual-Template1]quit[R2]int gi 0/1[R2-GigabitEthernet0/1]pppoe-server bind virtual-template 1[R2-GigabitEthernet0/1]quitR1:<H3C>sysSystem View: return to User View with Ctrl+Z.[H3C]sysname R1[R1]dialer-group 1 rule ip permit[R1]int Dialer 1[R1-Dialer1]ipv6 address auto[R1-Dialer1]dialer bundle enable[R1-Dialer1]dialer-group 1[R1-Dialer1]ppp pap local-user ninglihua password simple ninglihua [R1-Dialer1]dialer timer idle 0[R1-Dialer1]quit[R1]int gi 0/0[R1-GigabitEthernet0/0]ipv6 address 1::1 64[R1-GigabitEthernet0/0]quit[R1]int gi 0/1[R1-GigabitEthernet0/1]pppoe-client dial-bundle-number 1[R1-GigabitEthernet0/1]quit[R1]ipv6 route-static :: 0 Dialer 1测试:查看R1宽带连接后获取的IPV6地址:查看R1的PPPOE显示信息:查看R2的PPPOE连接信息:物理机填写IPV6地址:根据R1获取到的IPV6地址,在R2添加路由:[R2]ipv6 route-static :: 0 2::8800:DDDE:100:0物理机能PING通R2的loopback0地址:至此,IPV6之PPPOE宽带拨号典型组网配置案例2已完成!。

H3C IPV6之VRRP

H3C IPV6之VRRP

组网说明:本案例采用H3C HCL模拟器来模拟IPV6 VRRP典型组网配置。

为了确保网络的冗余,将SW2和SW3开启VRRP作为网关冗余。

SW2为主设备,SW3为备用设备。

SW2、SW3与R1的互联采用ospfv3路由协议互通。

当断开SW2的GI1/0/2上联口是,物理机能走SW3方向去往R1。

配置思路:1、按照网络拓扑图正确配置IP地址和VLAN划分2、SW2和SW3配置VRRP3、SW2配置track,方便VRRP的检测与切换4、SW2、SW3、R1运行OSPFv3路由协议配置过程:SW1:<H3C>sysSystem View: return to User View with Ctrl+Z.[H3C]sysname SW1[SW1]vlan 10[SW1-vlan10]quit[SW1]int gi 1/0/3[SW1-GigabitEthernet1/0/3]port link-type access[SW1-GigabitEthernet1/0/3]port access vlan 10[SW1-GigabitEthernet1/0/3]quit[SW1]int range gi 1/0/1 to gi 1/0/2[SW1-if-range]port link-type trunk[SW1-if-range]undo port trunk permit vlan 1[SW1-if-range]port trunk permit vlan 10[SW1-if-range]quit[SW1]ip unreachables enable[SW1]ip ttl-expires enable[SW1]ipv6 unreachables enableSW2:<H3C>sysSystem View: return to User View with Ctrl+Z.[H3C]sysname SW2[SW2]vlan 10[SW2-vlan10]quit[SW2]int range gi 1/0/1 gi 1/0/3[SW2-if-range]port link-type trunk[SW2-if-range]undo port trunk permit vlan 1[SW2-if-range]port trunk permit vlan 10[SW2-if-range]quit[SW2]int vlan 10[SW2-Vlan-interface10]ipv6 address fe80::2 link-local[SW2-Vlan-interface10]vrrp ipv6 vrid 1 virtual-ip fe80::1 link-local [SW2-Vlan-interface10]vrrp ipv6 vrid 1 priority 120[SW2-Vlan-interface10]vrrp ipv6 vrid 1 track 1 priority reduced 30 [SW2-Vlan-interface10]ipv6 address 3::1 64[SW2-Vlan-interface10]ospfv3 1 area 0[SW2-Vlan-interface10]quit[SW2]track 1 interface GigabitEthernet 1/0/2[SW2-track-1]quit[SW2]int LoopBack 0[SW2-LoopBack0]ip address 1.1.1.1 32[SW2-LoopBack0]quit[SW2]ospfv3 1[SW2-ospfv3-1]import-route direct[SW2-ospfv3-1]router-id 1.1.1.1[SW2-ospfv3-1]silent-interface Vlan-interface 10[SW2-ospfv3-1]quit[SW2]int gi 1/0/2[SW2-GigabitEthernet1/0/2]port link-mode route[SW2-GigabitEthernet1/0/2]des <connect to R1>[SW2-GigabitEthernet1/0/2]ipv6 address 1::1 64[SW2-GigabitEthernet1/0/2]ospfv3 1 area 0[SW2-GigabitEthernet1/0/2]quit[SW2]ip unreachables enable[SW2]ip ttl-expires enable[SW2]ipv6 unreachables enableSW3:<H3C>sysSystem View: return to User View with Ctrl+Z.[H3C]sysname SW3[SW3]int loopback 0[SW3-LoopBack0]ip address 2.2.2.2 32[SW3-LoopBack0]quit[SW3]vlan 10[SW3-vlan10]quit[SW3]int range gi 1/0/1 gi 1/0/3[SW3-if-range]port link-type trunk[SW3-if-range]undo port trunk permit vlan 1[SW3-if-range]port trunk permit vlan 10[SW3-if-range]quit[SW3]int vlan 10[SW3-Vlan-interface10]ipv6 address fe80::3 link-local[SW3-Vlan-interface10]vrrp ipv6 vrid 1 virtual-ip fe80::1 link-local [SW3-Vlan-interface10]ipv6 address 3::2 64[SW3-Vlan-interface10]ospfv3 1 area 0[SW3-GigabitEthernet1/0/2]ospfv3 cost 200[SW3-Vlan-interface10]quit[SW3]ospfv3 1[SW3-ospfv3-1]silent-interface Vlan-interface 10[SW3-ospfv3-1]import-route direct[SW3-ospfv3-1]router-id 2.2.2.2[SW3-ospfv3-1]quit[SW3]int gi 1/0/2[SW3-GigabitEthernet1/0/2]port link-mode route[SW3-GigabitEthernet1/0/2]des <connect to R1>[SW3-GigabitEthernet1/0/2]ipv6 address 2::1 64[SW3-GigabitEthernet1/0/2]ospfv3 1 area 0[SW3-GigabitEthernet1/0/2]quit[SW3]ip unreachables enable[SW3]ip ttl-expires enable[SW3]ipv6 unreachables enableR1:<H3C>sysSystem View: return to User View with Ctrl+Z. [H3C]sysname R1[R1]int loopback 0[R1-LoopBack0]ip address 3.3.3.3 32[R1-LoopBack0]quit[R1]int loopback 1[R1-LoopBack1]ipv6 address 4::1 64[R1-LoopBack1]ospfv3 1 area 0[R1-LoopBack1]quit[R1]ospfv3 1[R1-ospfv3-1]router-id 3.3.3.3[R1-ospfv3-1]import-route direct[R1-ospfv3-1]quit[R1]int gi 0/0[R1-GigabitEthernet0/0]des <connect to SW2> [R1-GigabitEthernet0/0]ipv6 address 1::2 64 [R1-GigabitEthernet0/0]ospfv3 1 area 0[R1-GigabitEthernet0/0]quit[R1]int gi 0/1[R1-GigabitEthernet0/1]des <connect to SW3> [R1-GigabitEthernet0/1]ipv6 address 2::2 64 [R1-GigabitEthernet0/1]ospfv3 1 area 0[R1-GigabitEthernet0/1]quit[R1]ip unreachables enable[R1]ip ttl-expires enable[R1]ipv6 unreachables enable查看SW2的VRRP显示信息为master:查看SW3的VRRP显示信息为backup:查看SW2的OSPF邻居信息:查看SW3的OSPF邻居信息:查看R1的OSPF邻居信息:查看SW2的路由表:[SW2]dis ipv6 routing-tableDestinations : 10 Routes : 10Destination: ::1/128 Protocol : Direct NextHop : ::1 Preference: 0 Interface : InLoop0 Cost : 0Destination: 1::/64 Protocol : DirectNextHop : :: Preference: 0 Interface : GE1/0/2 Cost : 0Destination: 1::1/128 Protocol : Direct NextHop : ::1 Preference: 0 Interface : InLoop0 Cost : 0Destination: 2::/64 Protocol : O_INTRA NextHop : FE80::867D:FF:FE9A:405 Preference: 10 Interface : GE1/0/2 Cost : 2Destination: 3::/64 Protocol : Direct NextHop : :: Preference: 0 Interface : Vlan10 Cost : 0Destination: 3::1/128 Protocol : Direct NextHop : ::1 Preference: 0 Interface : InLoop0 Cost : 0Destination: 4::/64 Protocol : O_ASE2 NextHop : FE80::867D:FF:FE9A:405 Preference: 150 Interface : GE1/0/2 Cost : 1Destination: 4::1/128 Protocol : O_INTRA NextHop : FE80::867D:FF:FE9A:405 Preference: 10 Interface : GE1/0/2 Cost : 1Destination: FE80::/10 Protocol : Direct NextHop : :: Preference: 0 Interface : InLoop0 Cost : 0Destination: FF00::/8 Protocol : Direct NextHop : :: Preference: 0 Interface : NULL0 Cost : 0 [SW2]查看SW3的路由表:[SW3]dis ipv6 routing-tableDestinations : 10 Routes : 10Destination: ::1/128 Protocol : Direct NextHop : ::1 Preference: 0 Interface : InLoop0 Cost : 0Destination: 1::/64 Protocol : O_INTRA NextHop : FE80::867D:FF:FE9A:406 Preference: 10 Interface : GE1/0/2 Cost : 201Destination: 2::/64 Protocol : Direct NextHop : :: Preference: 0 Interface : GE1/0/2 Cost : 0Destination: 2::1/128 Protocol : Direct NextHop : ::1 Preference: 0 Interface : InLoop0 Cost : 0Destination: 3::/64 Protocol : Direct NextHop : :: Preference: 0 Interface : Vlan10 Cost : 0Destination: 3::2/128 Protocol : Direct NextHop : ::1 Preference: 0 Interface : InLoop0 Cost : 0Destination: 4::/64 Protocol : O_ASE2 NextHop : FE80::867D:FF:FE9A:406 Preference: 150 Interface : GE1/0/2 Cost : 1Destination: 4::1/128 Protocol : O_INTRA NextHop : FE80::867D:FF:FE9A:406 Preference: 10 Interface : GE1/0/2 Cost : 200Destination: FE80::/10 Protocol : Direct NextHop : :: Preference: 0 Interface : InLoop0 Cost : 0Destination: FF00::/8 Protocol : Direct NextHop : :: Preference: 0 Interface : NULL0 Cost : 0 [SW3]查看R1的路由表:[R1]dis ipv6 routing-tableDestinations : 10 Routes : 11Destination: ::1/128 Protocol : DirectNextHop : ::1 Preference: 0 Interface : InLoop0 Cost : 0Destination: 1::/64 Protocol : Direct NextHop : :: Preference: 0 Interface : GE0/0 Cost : 0Destination: 1::2/128 Protocol : Direct NextHop : ::1 Preference: 0 Interface : InLoop0 Cost : 0Destination: 2::/64 Protocol : Direct NextHop : :: Preference: 0 Interface : GE0/1 Cost : 0Destination: 2::2/128 Protocol : Direct NextHop : ::1 Preference: 0 Interface : InLoop0 Cost : 0Destination: 3::/64 Protocol : O_INTRA NextHop : FE80::867C:9AFF:FE0A:207 Preference: 10 Interface : GE0/0 Cost : 2Destination: 3::/64 Protocol : O_INTRA NextHop : FE80::867C:9FFF:FEF2:307 Preference: 10 Interface : GE0/1 Cost : 2Destination: 4::/64 Protocol : Direct NextHop : :: Preference: 0 Interface : Loop1 Cost : 0Destination: 4::1/128 Protocol : Direct NextHop : ::1 Preference: 0 Interface : InLoop0 Cost : 0Destination: FE80::/10 Protocol : Direct NextHop : :: Preference: 0 Interface : InLoop0 Cost : 0Destination: FF00::/8 Protocol : Direct NextHop : :: Preference: 0 Interface : NULL0 Cost : 0[R1]物理机设置IPV6地址:物理机能PING通4::1路由追踪,走SW2方向去往4::1关闭SW2的GI 1/0/2端口:[SW2]int gi 1/0/2[SW2-GigabitEthernet1/0/2]shutdown查看SW2和SW3的VRRP状态:SW2的VRRP状态为backupSW3的VRRP状态为main此时物理机依然可以PING通4::1使用trecert -d 4::1,物理机去往4::1已经走SW3方向:至此,IPV6之VRRP典型组网配置案例已完成!。

H3C IPv6单播策略路由命令

H3C IPv6单播策略路由命令

命令手册 IP业务分册 IPv6单播策略路由目录目录第1章 IPv6单播策略路由配置命令........................................................................................1-11.1 IPv6单播策略路由配置命令...............................................................................................1-11.1.1 apply default output-interface..................................................................................1-11.1.2 apply destination-based-forwarding........................................................................1-21.1.3 apply ipv6-address default next-hop.......................................................................1-21.1.4 apply ipv6-address next-hop...................................................................................1-31.1.5 apply ipv6-precedence............................................................................................1-41.1.6 apply output-interface..............................................................................................1-51.1.7 display ipv6 config policy-based-route....................................................................1-61.1.8 display ipv6 policy-based-route...............................................................................1-71.1.9 display ipv6 policy-based-route setup.....................................................................1-71.1.10 display ipv6 policy-based-route statistics..............................................................1-81.1.11 if-match acl6..........................................................................................................1-91.1.12 if-match packet-length.........................................................................................1-101.1.13 ipv6 local policy-based-route...............................................................................1-111.1.14 ipv6 policy-based-route (interface view).............................................................1-121.1.15 ipv6 policy-based-route (System view)...............................................................1-121.1.16 reset ipv6 policy-based-route statistics...............................................................1-14本文中标有“请以实际情况为准”的特性描述,表示各型号对于此特性的支持情况可能不同,本节将对此进行说明。

第08章 IPv6组播(v4.0)

第08章 IPv6组播(v4.0)


14
MLDv1中的查询器选举 中的查询器选举
RTA RTB
FE80::1/64
FE80::2/64
路由器发出查询报文
选举原则பைடு நூலகம்
链路本地地址最小的路由器会成为链路上的查询器 如果查询器失效,则重新发起查询器的选举过程 抢占原则。任何时候地址最小的路由器会成为查询器


13
MLDv1
MLDv1基于查询/响应机制 基于查询/ 基于查询 路由器发出两种类型的查询报文
普遍组查询 特定组查询
主机发出报告报文来响应。同时, 主机发出报告报文来响应。同时,主机在启动时 主动发送报告报文。 主动发送报告报文。 主机发出离开报文来表示离开一个组播组
主动报告加入组 发出普遍查询 响应查询 路由器 主机 离开组消息 特定组查询
0000000000000000000000……00000000000000000000000
2001:DB8:000000000000000……0000000000000000000000000 拷贝32位长的” 拷贝 位长的”network prefix”,2001:DB8到空地址的前面部分 位长的 , 到空地址的前面部分 2001:DB8:000000000000……000000000000000000000:F 拷贝RIID字段值 到空地址的最后 个比特 字段值F到空地址的最后 拷贝 字段值 到空地址的最后4个比特
与MLDv1的不同之处 的不同之处
增加了对特定组播源过滤的支持 路由器和主机维护了与MLDV1不同的组播地址状态信 息 增加了特定源组查询(Multicast-Source-AddressSpecific Query) 查询器选举机制
与MLDv1的相同之处 的相同之处 MLDv2协议是一个非对称协议,路由器和主机分 协议是一个非对称协议, 协议是一个非对称协议 别维护了不同的组播地址状态信息

H3C S5500-SI 04-IPv6 静态路由配置

H3C S5500-SI 04-IPv6 静态路由配置

目录1 IPv6静态路由配置.............................................................................................................................1-11.1 IPv6静态路由简介.............................................................................................................................1-11.1.1 IPv6静态路由属性及功能.......................................................................................................1-11.1.2 IPv6缺省路由.........................................................................................................................1-11.2 配置IPv6静态路由.............................................................................................................................1-11.2.1 配置准备.................................................................................................................................1-11.2.2 配置IPv6静态路由..................................................................................................................1-21.3 IPv6静态路由显示和维护..................................................................................................................1-21.4 IPv6静态路由典型配置举例..............................................................................................................1-21 IPv6静态路由配置本章所指的路由器代表了一般意义下的路由器,以及运行了路由协议的三层交换机。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(1) 如果 IPv6 组播转发表中不存在(S,G)表项,则对该报文执行 RPF 检查, 将其 RPF 接口作为入接口,结合相关路由信息创建相应的表项,并下发到 IPv6 组播转发表中:
z 若该报文实际到达的接口正是其 RPF 接口,则 RPF 检查通过,向所有的出接 口转发该报文;
z 若该报文实际到达的接口不是其 RPF 接口,则 RPF 检查失败,丢弃该报文。 (2) 如果 IPv6 组播转发表中已存在(S,G)表项,且该报文实际到达的接口与入
新为 RPF 接口。如果该报文实际到达的接口正是其 RPF 接口,则向所有的出 接口转发该报文,否则将其丢弃。
1-3
操作手册 IP 组播分册 IPv6 组播路由与转发
第 1 章 IPv6 组播路由与转发配置
注意:
在某些型号的设备上,可以配置对RPF检查失败的报文进行特殊处理,而不是简单 地将其丢弃。相关配置请参见“1.3.6 配置RPF检查失败的处理方式”。6 组播路由与转发
第 1 章 IPv6 组播路由与转发配置
本文中标有“请以实际情况为准”的特性描述,表示各型号对于此特性的支持情况 可能不同,本节将对此进行说明。 H3C MSR 系列路由器特性支持情况说明:
特性
MSR 20-1X
配置 RPF 检查失 败的处理方式
接口相匹配,则向所有的出接口转发该报文。 (3) 如果 IPv6 组播转发表中已存在(S,G)表项,但该报文实际到达的接口与入
接口不匹配,则对此报文执行 RPF 检查: z 若其 RPF 接口与入接口一致,则说明(S,G)表项正确,丢弃这个来自错误
路径的报文; z 若其 RPF 接口与入接口不符,则说明(S,G)表项已过时,于是把入接口更
如 图 1-1所示,假设网络中IPv6 单播路由畅通,未配置IPv6 MBGP。IPv6 组播报文 (S,G)沿从组播源(Source)到接收者(Receiver)的SPT进行传输。假定Router C上的IPv6 组播转发表中已存在(S,G)表项,其记录的入接口为POS5/1。
图1-1 RPF 检查过程
No
MSR 20 No
MSR 30 No
MSR 50 No
说明:
z H3C MSR 系列路由器对相关命令参数支持情况、缺省值及取值范围的差异内容 请参见本模块的命令手册。
z H3C MSR 系列各型号路由器均为集中式设备。
第1章 IPv6 组播路由与转发配置
说明: 本文所涉及的路由器和路由器图标,代表了一般意义下的路由器或运行了 IPv6 组播 路由协议的三层交换机。
1-1
操作手册 IP 组播分册 IPv6 组播路由与转发
第 1 章 IPv6 组播路由与转发配置
1.1.1 RPF 检查机制
IPv6 组播路由协议依赖于现有的 IPv6 单播路由信息或 IPv6 MBGP 路由来创建 IPv6 组播路由表项。IPv6 组播路由协议在创建 IPv6 组播路由表项时,运用了 RPF (Reverse Path Forwarding,逆向路径转发)检查机制,以确保 IPv6 组播数据能 够沿正确的路径传输,同时还能避免由于各种原因而造成的环路。
2. RPF 检查在 IPv6 组播转发中的应用
对每一个收到的 IPv6 组播数据报文都进行 RPF 检查会给路由器带来较大负担,而 利用 IPv6 组播转发表可以解决这个问题。在建立 IPv6 组播路由和转发表时,会把 IPv6 组播数据报文(S,G)的 RPF 接口记录为(S,G)表项的入接口。当路由器 收到 IPv6 组播数据报文(S,G)后,查找 IPv6 组播转发表:
(1) 首先,分别从 IPv6 单播路由表和 IPv6 MBGP 路由表中各选出一条最优路由: z 以“报文源”的 IPv6 地址为目的地址查找 IPv6 单播路由表,自动选取一条最
优 IPv6 单播路由。对应表项中的出接口为 RPF 接口,下一跳为 RPF 邻居。 路由器认为来自 RPF 邻居且由该 RPF 接口收到的 IPv6 组播报文所经历的路 径是从源 S 到本地的最短路径。 z 以“报文源”的 IPv6 地址为目的地址查找 IPv6 MBGP 路由表,自动选取一条 最优 IPv6 MBGP 路由。对应表项中的出接口为 RPF 接口,下一跳为 RPF 邻 居。 (2) 然后,从这两条最优路由中选择一条作为 RPF 路由: z 如果配置了按照最长匹配选择路由,则从这两条路由中选出最长匹配的那条路 由;如果这两条路由的前缀长度一样,则选择其中优先级最高的那条路由;如 果它们的优先级也相同,则按照 IPv6 MBGP 路由、IPv6 单播路由的顺序进行 选择。 z 如果没有配置按照最长匹配选择路由,则从这两条路由中选出优先级最高的那 条路由;如果它们的优先级相同,则按照 IPv6 MBGP 路由、IPv6 单播路由的 顺序进行选择。
1-2
操作手册 IP 组播分册 IPv6 组播路由与转发
第 1 章 IPv6 组播路由与转发配置
说明:
根据 IPv6 组播报文传输的具体情况不同,“报文源”所代表的具体含义也不同: z 如果当前报文沿从组播源到接收者或 RP(Rendezvous Point,汇集点)的 SPT
(Shortest Path Tree,最短路径树)进行传输,则以组播源为“报文源”进行 RPF 检查; z 如果当前报文沿从 RP 到接收者的 RPT(Rendezvous Point Tree,共享树)进 行传输,则以 RP 为“报文源”进行 RPF 检查; z 如果当前报文为 BSR(BootStrap Router,自举路由器)报文,沿从 BSR 到各 路由器的路径进行传输,则以 BSR 为“报文源”进行 RPF 检查。 有关 SPT、RPT、RP 和 BSR 的详细介绍,请参见“IP 组播分册”中的“IPv6 PIM 配置”。
1.2 IPv6 组播路由与转发配置任务简介
(IPv6 Multicast Routing-Table); z IPv6 组播转发表(IPv6 Multicast Forwarding-Table)直接用于控制 IPv6 组播
数据包的转发,是真正指导 IPv6 组播数据转发的转发表。 IPv6 组播路由表由一组(S,G)表项组成,其中(S,G)表示由源 S 向 IPv6 组 播组 G 发送 IPv6 组播数据的路由信息。如果路由器支持多种 IPv6 组播路由协议, 则其 IPv6 组播路由表中将包括由多种协议生成的组播路由。路由器根据组播路由和 转发策略,从 IPv6 组播路由表中选出最优的组播路由,并下发到 IPv6 组播转发表 中。
1.1 IPv6 组播路由与转发简介
在 IPv6 组播实现中,组播路由和转发分为三种表: z 每个 IPv6 组播路由协议都有一个协议自身的路由表,如 IPv6 PIM 路由表(IPv6
PIM Routing-Table); z 各 IPv6 组播路由协议的组播路由信息经过综合形成一个总的 IPv6 组播路由表
z 如果该 IPv6 组播报文从接口 POS5/1 到达 Router C,与(S,G)表项的入接 口相匹配,则向所有的出接口转发该报文。
z 如果该 IPv6 组播报文从接口 POS5/0 到达 Router C,与(S,G)表项的入接 口不匹配,则对其执行 RPF 检查:通过查找 IPv6 单播路由表发现到达 Source 的出接口(即 RPF 接口)是 POS5/1,与(S,G)表项的入接口一致。这说 明(S,G)表项是正确的,该报文来自错误的路径,RPF 检查失败,于是丢 弃该报文。
操作手册 IP 组播分册 IPv6 组播路由与转发
目录
目录
第 1 章 IPv6 组播路由与转发配置............................................................................................1-1 1.1 IPv6 组播路由与转发简介 .................................................................................................. 1-1 1.1.1 RPF检查机制........................................................................................................... 1-2 1.2 IPv6 组播路由与转发配置任务简介 .................................................................................... 1-4 1.3 配置IPv6 组播路由与转发 .................................................................................................. 1-5 1.3.1 配置准备 .................................................................................................................. 1-5 1.3.2 使能IPv6 组播路由................................................................................................... 1-5 1.3.3 配置IPv6 组播路由策略 ........................................................................................... 1-5 1.3.4 配置IPv6 组播转发范围 ........................................................................................... 1-6 1.3.5 配置IPv6 组播转发表容量........................................................................................ 1-7 1.3.6 配置RPF检查失败的处理方式 ................................................................................. 1-8 1.4 IPv6 组播路由与转发显示和维护........................................................................................ 1-9 1.5 常见配置错误举例 ............................................................................................................ 1-11 1.5.1 IPv6 组播数据异常终止 ......................................................................................... 1-11
