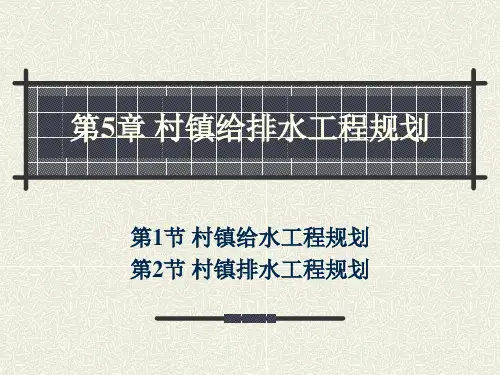

第5章_村镇给排水工程规划
环状管网,配水干管与支管均呈环状布置,形成 许多闭合环。 这种管网供水可靠,管网中无死端,保证了水能 经常流通,水质不易变坏，并可大大减轻水锤作 用。但管线总长度较长,造价高,适用于连续供 水要求较高的村镇。
3）消防用水量
消防用水是一种突发性的用水 ,村镇规模越小 , 消防用水 量所占的比例就越大。村镇消防给水应满足以下要求: (1)具备给水管网条件的村镇 , 其管网及消火栓的布置、 水量、水压应符合国家现行的标准《建筑设计防火规范》 (GBJ1687,2001年版)有关消防给水的规定。 (2)不具备给水管网条件的村镇,应充分利用河湖、池塘、 水渠等水源, 设置可靠的取水设施,因地制宜地规划建设 消防给水设施。 (3)天然水源或给水管网不能满足消防用水时,宜设置消防 水池,寒冷地区的消防水池应采取防冻措施
1.3 水源选择及其保护
(2)地下水 ①取水构筑物的防护范围 ,应根据水文地质条件、取水构 筑物的形式和附近地区的卫生状况确定 ,其防护措施应按 地面水厂生产区的要求执行。 ②在单井或井群影响的半径范围内 ,不得使用工业废水或 生活污水灌溉和施用持久性或剧毒农药 ,不得修建渗水厕 所、渗水坑或排污渠道 ,不得从事破坏深层土层的活动。 如果取水层在水井影响半径内不露出地面或取水层与地 面没有相互补充关系时 ,可根据具体情况设置较小的防护 范围。 ③在水厂生产区的范围内,应按地面水生产区的要求执行。
1.2村镇用水量的预测
4)浇洒道路和绿地的用水量
浇洒道路和绿地的用水量与路面类型、绿化面 积、冲洗方式、当地气候和土壤条件等因素有 关,可根据当地条件确定。前者常用11 . 5 L/(m2. 次 ) , 每 日 2 - 3 次 , 后 者 采 用 1 2L/(m2.d)。
5)管网漏失水量及未预见水量
3）消防用水量
消防用水是一种突发性的用水 ,村镇规模越小 , 消防用水 量所占的比例就越大。村镇消防给水应满足以下要求: (1)具备给水管网条件的村镇 , 其管网及消火栓的布置、 水量、水压应符合国家现行的标准《建筑设计防火规范》 (GBJ1687,2001年版)有关消防给水的规定。 (2)不具备给水管网条件的村镇,应充分利用河湖、池塘、 水渠等水源, 设置可靠的取水设施,因地制宜地规划建设 消防给水设施。 (3)天然水源或给水管网不能满足消防用水时,宜设置消防 水池,寒冷地区的消防水池应采取防冻措施
1.3 水源选择及其保护
(2)地下水 ①取水构筑物的防护范围 ,应根据水文地质条件、取水构 筑物的形式和附近地区的卫生状况确定 ,其防护措施应按 地面水厂生产区的要求执行。 ②在单井或井群影响的半径范围内 ,不得使用工业废水或 生活污水灌溉和施用持久性或剧毒农药 ,不得修建渗水厕 所、渗水坑或排污渠道 ,不得从事破坏深层土层的活动。 如果取水层在水井影响半径内不露出地面或取水层与地 面没有相互补充关系时 ,可根据具体情况设置较小的防护 范围。 ③在水厂生产区的范围内,应按地面水生产区的要求执行。
1.2村镇用水量的预测
4)浇洒道路和绿地的用水量
浇洒道路和绿地的用水量与路面类型、绿化面 积、冲洗方式、当地气候和土壤条件等因素有 关,可根据当地条件确定。前者常用11 . 5 L/(m2. 次 ) , 每 日 2 - 3 次 , 后 者 采 用 1 2L/(m2.d)。
5)管网漏失水量及未预见水量
第5章 村镇给排水工程规划PPT课件
消防用水是一种突发性的用水,村镇规模越小,消防用水 量所占的比例就越大。村镇消防给水应满足以下要求:
(1)具备给水管网条件的村镇,其管网及消火栓的布置、 水量、水压应符合国家现行的标准《建筑设计防火规范》 (GBJ1687,2001年版)有关消防给水的规定。
(2)不具备给水管网条件的村镇,应充分利用河湖、池塘、 水渠等水源,设置可靠的取水设施,因地制宜地规划建设 消防给水设施。 (3)天然水源或给水管网不能满足消防用水时,宜设置消防 水池,寒冷地区的消防水池应采取防冻措施
全国村镇的给排水普及率还很低,大多数村镇还处于起步 阶段。但在部分经济发达地区,由于经济的持续高速发展, 村镇规模的迅速扩大，人们生活水平的提高,村镇用水量 急剧攀升。由于长期忽视污水处理,水环境污染越来越严 重,可用水资源逐步枯竭,水资源成为村镇可持续发展的瓶 颈。
第5章 村镇给排水工程规划
村镇给水排水规划的主要任务,是用可持续发展 的观念,经济合理、长期安全可地供应人们生 活和生产活动中所需要的水以及用以保障人民 生命财产安全的消防用水,并满足人们对水量、 水质和水压的要求;同时组织排除（包括必要 的处理)生产污废水、生活污水和雨水。做到 水有来源,排有去处, 满足生产需要,方便居民生 活,改善村镇环境,为发展生产和提高人民生活 水平服务。
1.2村镇用水量的预测
村镇给水的用水量应包括生活、生产、消防、浇洒道路和绿 地、管网漏失水量和未预见水量。
1 )生活用水量
(1)居住建筑生活用水
居住建筑生活用水包括居民的饮用、洗涤、烹饪和清洁卫生 等用水,它和室内建筑设备水平、各地经济条件、供水方式、 居住条件、气候条件、生活习惯等因素有关,可根据国家现行 的标准《建筑气候区划标准) (GB50178)的所在区域进行预测 计算。
(1)具备给水管网条件的村镇,其管网及消火栓的布置、 水量、水压应符合国家现行的标准《建筑设计防火规范》 (GBJ1687,2001年版)有关消防给水的规定。
(2)不具备给水管网条件的村镇,应充分利用河湖、池塘、 水渠等水源,设置可靠的取水设施,因地制宜地规划建设 消防给水设施。 (3)天然水源或给水管网不能满足消防用水时,宜设置消防 水池,寒冷地区的消防水池应采取防冻措施
全国村镇的给排水普及率还很低,大多数村镇还处于起步 阶段。但在部分经济发达地区,由于经济的持续高速发展, 村镇规模的迅速扩大，人们生活水平的提高,村镇用水量 急剧攀升。由于长期忽视污水处理,水环境污染越来越严 重,可用水资源逐步枯竭,水资源成为村镇可持续发展的瓶 颈。
第5章 村镇给排水工程规划
村镇给水排水规划的主要任务,是用可持续发展 的观念,经济合理、长期安全可地供应人们生 活和生产活动中所需要的水以及用以保障人民 生命财产安全的消防用水,并满足人们对水量、 水质和水压的要求;同时组织排除（包括必要 的处理)生产污废水、生活污水和雨水。做到 水有来源,排有去处, 满足生产需要,方便居民生 活,改善村镇环境,为发展生产和提高人民生活 水平服务。
1.2村镇用水量的预测
村镇给水的用水量应包括生活、生产、消防、浇洒道路和绿 地、管网漏失水量和未预见水量。
1 )生活用水量
(1)居住建筑生活用水
居住建筑生活用水包括居民的饮用、洗涤、烹饪和清洁卫生 等用水,它和室内建筑设备水平、各地经济条件、供水方式、 居住条件、气候条件、生活习惯等因素有关,可根据国家现行 的标准《建筑气候区划标准) (GB50178)的所在区域进行预测 计算。
村镇规划 第五章 村镇给排水工程规划PPT课件
8
工业用水量
根据企业类型、规模、生产工艺、用水现状、近期发展计划和当地生 产用水定额标准确定。 企业内部工人的生活用水量，应根据车间性质确定。
畜禽饲养用水量
管网漏失数量及未预见数量
可按照最高日用水量15~25%计算，村庄取较低值，规模较大镇区取 较高值。
消防用水量
按生活用水量的8~25%计算，村镇规模越小，消防用水量所占的比例 就越大。
当污水不能靠重力流流至污 水厂时，可分别在高地区和 低地区敷设独立的管道系统。 高地区的污水靠重力流直接 流人污水厂，而低地区的污 水用水泵抽送至高地区干管 或污水厂。
优点：能充分利用地形排水， 节省电力。
适用场合：只能用于个别阶 梯地形或起伏很大的地区。
31
7、村镇污水处理方式
村镇污水主要包括生活污水和农业废水。 1）污水处理方式： 沼气池
的地区，为了避免因干管坡度 及管内流速过大，使管道受到 严重冲刷，可使干管与等高线 及河道基本上平行、主干管与 等高线及河道成一定斜角敷设。 优点：减少管道冲刷，便于维 护管理。 缺点：干管长度增加。 适用场合：分流制及合流制排 水系统，地面坡度较大。
30
分区布置 在地势高低相差很大的地区，
理厂数量、分布、规模、处理等级及用地范围， 估算排水工程规划的投资； 提出污水综合利用措施。
3、排水量的计算
略
19
5、村镇排水体制选择
村镇雨水、生活污水、生产废水的排除方式，称为排水体制。
有分流制和合流制两种。 1）分流制
完全分流制：生活污水、 生产废水和雨水分为三个 系统或污废水和雨水两个 系统，用灌渠分开排放。
预测用水量是选择水源，确定取水构筑物形式和规模、计 算管网和选用各种设备的主要依据。
工业用水量
根据企业类型、规模、生产工艺、用水现状、近期发展计划和当地生 产用水定额标准确定。 企业内部工人的生活用水量，应根据车间性质确定。
畜禽饲养用水量
管网漏失数量及未预见数量
可按照最高日用水量15~25%计算，村庄取较低值，规模较大镇区取 较高值。
消防用水量
按生活用水量的8~25%计算，村镇规模越小，消防用水量所占的比例 就越大。
当污水不能靠重力流流至污 水厂时，可分别在高地区和 低地区敷设独立的管道系统。 高地区的污水靠重力流直接 流人污水厂，而低地区的污 水用水泵抽送至高地区干管 或污水厂。
优点：能充分利用地形排水， 节省电力。
适用场合：只能用于个别阶 梯地形或起伏很大的地区。
31
7、村镇污水处理方式
村镇污水主要包括生活污水和农业废水。 1）污水处理方式： 沼气池
的地区，为了避免因干管坡度 及管内流速过大，使管道受到 严重冲刷，可使干管与等高线 及河道基本上平行、主干管与 等高线及河道成一定斜角敷设。 优点：减少管道冲刷，便于维 护管理。 缺点：干管长度增加。 适用场合：分流制及合流制排 水系统，地面坡度较大。
30
分区布置 在地势高低相差很大的地区，
理厂数量、分布、规模、处理等级及用地范围， 估算排水工程规划的投资； 提出污水综合利用措施。
3、排水量的计算
略
19
5、村镇排水体制选择
村镇雨水、生活污水、生产废水的排除方式，称为排水体制。
有分流制和合流制两种。 1）分流制
完全分流制：生活污水、 生产废水和雨水分为三个 系统或污废水和雨水两个 系统，用灌渠分开排放。
预测用水量是选择水源，确定取水构筑物形式和规模、计 算管网和选用各种设备的主要依据。
村庄规划ppt课件
村庄布局应处理好水与道路、水与建筑、水与绿化、水与水、水与产 业、水与人的活动之间的关系，充分发挥滨水环境和景观的优势。
③水网地区
村庄所处地区水网纵横，通 过对水系的引导，使居住组 团隐于水网之中，将公共服 务设施结合绿色空间集中设 置在核心组团周边，其他组 团围绕核心组团成弧形或者 扇形分布
村庄主要道路沿河流平行布 置，居住组团依托主要道路 流横向展开，公共服务设施 与水体、绿色空间结合形成 村庄公共服务中心设置在河 流一侧
.
绿化布局——布局原则
布局原则？整体性原则：注重村庄风格的协调统一，呈现自然、简洁 的村庄整体风貌，形成四季有绿、季相分明的村庄绿化景观效果。 （结合山水、田园布置）
（3）防风规划
新农村的建设选址应该选在风力低，风沙相对较少的位置。这样可以改善农村居民的居住环境。同
时也要积极进行村庄的绿化建设，从根本改善自然环境所带来的影响。
（4）防震规划
新农村房屋的建设应该满足一定的强度要求，要能抵抗地震灾害，设置避难通道，做好防灾的准备工作。 农村人口密集度不是很高，所以要根据具体村庄的具体情况进行防震的处理，力保农民的生命财产安全。
1.1.1 本村庄地形图，比例尺为：1：500～1：2000；村域地形图比例尺为1：1000～1：5000； 1.1.2 镇（乡）总体规划、经济社会发展规划、土地利用总体规划等与对本规划相关的上位规划和专项规划；
1.2 项目基本概况：
1.2.1 项目名称，用地情况； 1.2.2 产业情况、历史沿革、自然条件及地理位置、历史文化（传说、文化遗迹）、建筑特色、古树名木等资料； 1.2.3 村庄工程地质、水文地质、气候等资料； 1.2.4 本村庄建筑物现状，包括建筑物性质、产权、建筑面积、层数、建筑质量、建筑年代； 1.2.5 村庄公共设施规模和分布、市政基础设施现状情况（包含道路、给排水、供热、燃气、电力、电信、环卫等）； 1.2.6 村庄现状人口状况（近五至近十年资料）；
③水网地区
村庄所处地区水网纵横，通 过对水系的引导，使居住组 团隐于水网之中，将公共服 务设施结合绿色空间集中设 置在核心组团周边，其他组 团围绕核心组团成弧形或者 扇形分布
村庄主要道路沿河流平行布 置，居住组团依托主要道路 流横向展开，公共服务设施 与水体、绿色空间结合形成 村庄公共服务中心设置在河 流一侧
.
绿化布局——布局原则
布局原则？整体性原则：注重村庄风格的协调统一，呈现自然、简洁 的村庄整体风貌，形成四季有绿、季相分明的村庄绿化景观效果。 （结合山水、田园布置）
（3）防风规划
新农村的建设选址应该选在风力低，风沙相对较少的位置。这样可以改善农村居民的居住环境。同
时也要积极进行村庄的绿化建设，从根本改善自然环境所带来的影响。
（4）防震规划
新农村房屋的建设应该满足一定的强度要求，要能抵抗地震灾害，设置避难通道，做好防灾的准备工作。 农村人口密集度不是很高，所以要根据具体村庄的具体情况进行防震的处理，力保农民的生命财产安全。
1.1.1 本村庄地形图，比例尺为：1：500～1：2000；村域地形图比例尺为1：1000～1：5000； 1.1.2 镇（乡）总体规划、经济社会发展规划、土地利用总体规划等与对本规划相关的上位规划和专项规划；
1.2 项目基本概况：
1.2.1 项目名称，用地情况； 1.2.2 产业情况、历史沿革、自然条件及地理位置、历史文化（传说、文化遗迹）、建筑特色、古树名木等资料； 1.2.3 村庄工程地质、水文地质、气候等资料； 1.2.4 本村庄建筑物现状，包括建筑物性质、产权、建筑面积、层数、建筑质量、建筑年代； 1.2.5 村庄公共设施规模和分布、市政基础设施现状情况（包含道路、给排水、供热、燃气、电力、电信、环卫等）； 1.2.6 村庄现状人口状况（近五至近十年资料）；
村镇规划课件PPT
总体规划的方法步骤
………… 汇报方案，广泛征求意见——修改方案 确定最终方案——召开各方代表会议 绘制村镇总体规划图纸
（讨论重大问题，取得一致意见，确定方案）
编写村镇总体规划说明书
Attachment 1
Attachment 1
草案——改变乡村建设无法
“要建设社会主义新农村，必须先从根本上改 变农村建设中存在的没有规划、无序建设和 土地资源浪费现象，做到规划先行、全盘考 虑、统筹协调，避免盲目建设。” 建设部部长汪光焘２４日在十届全国人大 常委会第二十七次会议上就草案作说明时指 出，为了加强对乡村规划的管理，保证其在 建设社会主义新农村的过程中发挥应有的作 用，草案对乡规划和村庄规划的制定和实施 作了明确规定。
宏观
村 镇 规 划
建制镇、集镇总体规划 建制镇、集镇详细规划 村庄建设规划
微观
乡（镇）域规划中村镇体系的布局特点
村镇体系布局的地域广度 与各级土地利用规划相协调 村镇体系的布局样式 村镇规模 村镇用地选择 主要公共福利设施的布局
（1）集团式
（2）卫星式
（3）自由式
Hale Waihona Puke 集团式卫星式自由式
建制镇、集镇总体规划
概念
村镇规划区内各项建设的总体部署 （城市规划区？？？） 中心镇、一般镇
工作对象 具体工作内容
确定规划年限 ——与镇域规划一致，一般为10-20年
确定村镇性质和发展方向 预测人口规模及各项技术经济指标
村镇总体布局——用地适宜性综合评价基础上，考虑条件和未来可能
根据党中央、国务院关于新农村建设要 坚持从实际出发，尊重农民意愿，加强 民主决策，民主管理，因地制宜，分类 指导，不强求一律，不盲目攀比，不强 迫命令，更不能搞形式主义的要求，草 案规定乡规划和村庄规划的实施应当因 地制宜、节约用地，发挥村民自治组织 的作用，引导农村村民合理进行建设。
村镇给排水工程规划
⑥ 考虑管道标高。
排水沟管的布置
• 污水沟管
① 按道路系统布置。 ② 沟管尽量避免穿过场地，避免与河道、铁路等障碍物交叉。 ③ 沟管有干管、支管之分，定线时先定干管。
• 雨水沟管
① 充分利用地形，使雨水就近排入池塘、河流或湖泊等水体。 ② 雨水干沟管应设在排水地区的低处，通常这也是设置道路
的合理位置。 ③ 避免设置雨水泵站。 ④ 积极配合村镇总体规划，对村镇的竖向、道路、绿化等规
时变化系数：最高日内最高一小时用水量与平均时
用水量的 比值
日变化系数：一年中最高日用水量与平均日用水量的比值
村镇给水系统总用水量=各项用水量之和 ×变化系数
《镇规划标准》2007- 5-1施行
水源选择极其保护
水源分类：
地下水（潜水、承压水、裂隙水、泉水） 地表水（江、河、湖、水库水） 水源的水质要求应符合《生活饮用水水源水质标准》 生活饮用水水质标准： 一级（水质良好） 二级（轻度污染）
洁。
返回
给水管网的布置
• 管网的构成：输水管、配水管 • 管网布置形式：树枝状、环状 • 管网布置的基本要求：管网布置在整个给
水区域内，并应满足大多数用户对水质、 水量和水压的要求。 • 管网线路布置原则
管网线路布置原则
① 干管的方向应与给水的主要流向一致，并以最 短的距离向用水大户、水塔或高位用水地供水。
➢ 给水系统规划内容
➢ 规划的一般原则 P144
NEXT
根据供水对象（居住区、企业、各类公共建筑等)分类：
用水类型
生活用水
生产用水
居住区生活用水 饮用水
洗衣、洗澡 厕所用水
企业职工生活用水 饮用水 淋浴
消防用水
道路绿化用水
排水沟管的布置
• 污水沟管
① 按道路系统布置。 ② 沟管尽量避免穿过场地，避免与河道、铁路等障碍物交叉。 ③ 沟管有干管、支管之分，定线时先定干管。
• 雨水沟管
① 充分利用地形，使雨水就近排入池塘、河流或湖泊等水体。 ② 雨水干沟管应设在排水地区的低处，通常这也是设置道路
的合理位置。 ③ 避免设置雨水泵站。 ④ 积极配合村镇总体规划，对村镇的竖向、道路、绿化等规
时变化系数：最高日内最高一小时用水量与平均时
用水量的 比值
日变化系数：一年中最高日用水量与平均日用水量的比值
村镇给水系统总用水量=各项用水量之和 ×变化系数
《镇规划标准》2007- 5-1施行
水源选择极其保护
水源分类：
地下水（潜水、承压水、裂隙水、泉水） 地表水（江、河、湖、水库水） 水源的水质要求应符合《生活饮用水水源水质标准》 生活饮用水水质标准： 一级（水质良好） 二级（轻度污染）
洁。
返回
给水管网的布置
• 管网的构成：输水管、配水管 • 管网布置形式：树枝状、环状 • 管网布置的基本要求：管网布置在整个给
水区域内，并应满足大多数用户对水质、 水量和水压的要求。 • 管网线路布置原则
管网线路布置原则
① 干管的方向应与给水的主要流向一致，并以最 短的距离向用水大户、水塔或高位用水地供水。
➢ 给水系统规划内容
➢ 规划的一般原则 P144
NEXT
根据供水对象（居住区、企业、各类公共建筑等)分类：
用水类型
生活用水
生产用水
居住区生活用水 饮用水
洗衣、洗澡 厕所用水
企业职工生活用水 饮用水 淋浴
消防用水
道路绿化用水
村镇给排水工程规划
一、 村镇排水分类
排水系统是指排水的收集、输送、处理和利用以及排放 等设施以一定方式组合而成的总体。
一般村镇排水系统通常由排水管网(沟管系统)、污水处 理厂、出水口等几部分组成。
雨水——时间集中、水量集中；一般无需处理，可以 直接排放
生活污水——含有大量无机物及细菌；需进行适当处 理再排放
工业废水——视污染程度不同可以区别对待
授课内容《小城镇规划》
第五章 村镇给排水工程规划 第二节 村镇排水工程规划
授课人：董传斌
根据2010年水利部发布的《中国农村饮水安全工程管理实践与探索》报告 ，全国60多万个行政村、250多万个自然村，居住着两亿多农户、近8亿人 ，农村饮用水不安全人口约为3.23亿人左右，其中9084万人受到水污染的 影响。
案例分析：砀山县程庄镇排 水工程规划
来源：砀山县程庄镇总体规划
二、排水工程规划 1、排水现状 目前为自然排放，不经过处理。城镇范围内无排水设施和污水处理设施，不能适应城
镇发展的需要，也不符合环境保护的要求。
2、排水体制 为保护水体环境质量，适应可持续发展需要，根据现状条件和总体布局规划建议采
2）、污水工程规划 （1）污水管网 规划采用枝状污水管网系统，沿主次干道铺设污水干管。污水经收集后，汇入污水处
理 厂净化处理，达标后排放。
（2）污水处理厂位置：程庄镇污水处理厂位于外环南路与工业路交叉口的东侧，位 于工业组团内。
课程综述
《小城镇规划》的课程性质：
《小城镇规划》是资源环境与城乡规划管理专业的专 业核心课，是本专业规划系列课程的重要环节，通过 该课程的学习，使学生掌握小城镇规划的理论、技术 与方法，并结合实践，了解小城镇规划的基本过程。
Q——工业废水的设计流量（L/s） ｍ ——生产单位产品的平均污水量（m3） Ｍ——产品的平均日产量 Ks——总变化系数 Ｔ——每日生产的时数
乡镇国土空间规划市政给排水规划
现状特征分析
自然资源禀赋
根据最新的第三次全国国土调查，巴音乌兰苏木国土总面积为672904.66公顷。 农用地656372.68公顷，占比97.53%， 建设用地4114.40公顷，占比0.62%， 未利用地12417.58公顷，占比1.85%。 以农用地占比最大，其中耕地占：0.25%；林地占：15.27%；天然牧草地占：82.00%； 建设用地主要包括地类有：商业服务业用地、工矿用地、住宅用地、特殊用地、交通运输用地等。 未利用地主要包括地类有：湿地、草地以及其他用地等。 土地利用特点为建设用地占比较小，农用地占比较大，由于巴音乌兰苏木以畜牧业为主体，故农用地中天然牧草地为主要土地类型。
现状特征分析
内部交通——路网发达，路况较好
G331
X930
S225
Y31
Y13
Y28
Y25
Y31
Y17
X931
巴音乌兰苏木内交通便捷，路网发达，北部有国道G331由西至东贯穿全境，东部有省道S225；东西方向，县道X930、X931从西南方向至东北方向穿过全境，镇域内还有多条乡道连接各个嘎查；境内道路均状况良好。
地方标准——《内蒙古自治区苏木乡镇国土空间规划编制导则（试行）》相关规定内容：
给排水工程——给水
8.3
生产生活用水水资源平衡分析1) 用水量预测采用人均综合指标法，取人均综合用水量指标为200升/（人·日），预测规划末期乌拉特中旗最大日用水量1872.8立方米/日。（1872.8=9364人*200/1000，200升/（人·日）指标取自《镇(乡)村给水工程规划规范 CJJ/T246-2016》 ）2) 供水量现状集镇供水工程以深井水作为水源，各村采用联井供水方式保证水源稳定，其供水能力应保证0.2万立方米/日，满足年最大取水量65.7万立方米，以保证至规划末期（2035年），达到人均用水需求。（65.7=0.2×365×0.9）给水工程规划1) 给水工程设施规划：规划于现苏木政府驻地与原苏木政府驻地设置小型供水厂，供水量达到0.15万立方米/日,以满足主要人口集聚区未来供水需求。各嘎查保留现有机井，规划采用联村供水的方式保证水源稳定性。（人数×综合指标×1.4）2) 给水管线规划：给水管道最小管径符合《城市给水工程规划规范》（GB50282-2016）。管线宜布置在主干道或道路两侧。条件有限区域，可考虑消防管线与给水管线合用。
城镇规划-第五章
一、 村 镇 给 水 工 程 规 划 的 任 务 和 一 般 原 则
第一节 村镇给水工程规划
（4）村镇给水系统规划的一般原则
① 能在一定设计年限内保障所需的水量，符合水质水压消防要求；
② 正确处理各种用水之间的关系，充分利用水资源；
③ 远近结合，按近期需要设计，考虑远期发展、留有余量，充分利用现状 ④ 给水系统的布置应根据水源、地形、村镇企业要求和原有工程综合比较确定
村镇总体规划； 县域或地区的给排水规划。
一、 村 镇 给 水 工 程 规 划 的 任 务 和 一 般 原 则
第一节 村镇给水工程规划
（1）村镇用水类型 ①生活用水 水质要求高，满足生活饮用水卫生标准（GB5749-2006）。无色、透 明、无臭、无味、无致病菌和有害健康的物质，水压满足要求。 ②公共建筑用水
蓄禽饲养用水定额 用水定额 畜禽类别 40-50 育肥猪 50-60 鸡 70-120 羊 60-90 鸭
用水定额 30-40 0.5-1 5--10 1--2
集体或专业户饲养的，根据饲养方式、种类、数量、用水现状、近期计划确定 a 放养畜禽，根据用水现状对按定额计算的用水量适当折减； b 有独立水源的饲养场不考虑在内。
（3）村镇给水规划的内容 ①集中式给水工程规划的内容： a确定各项用水标准，预测村镇用水总量； b合理评价村镇水资源的开发利用情况、做好供需平衡，满足持续发展 c合理选择水源，确定取水口位置、取水方式和卫生防护方案； d确定给水系统的形式和组成； e选择水厂位置，确定水厂规模和水质处理的工艺； f合理布置输配水干网和主要供水设施； g确定水源保护范围和保护措施； h进行技术经济分析。 ②分散式给水工程需确定水量、水源及卫生防护措施、取水设施。
村镇规划 村镇防洪规划 09村镇防洪规划
村镇防灾减灾规划
（3）村镇防洪工程规划的步骤 3）、确定防洪、防泥石流及滑坡的工程措施 根据洪峰流量确定合理的防洪工程。 泥石流的防治主要有工程防治和生物防治两类。
工程防治的方式主要有修建谷坊群、 截流沟、拦淤坝、固床坝、排洪道等。 生物防治主要指植树造林。
滑坡防治有挖孔桩拦挡、钻孔
桩锚固拦挡、挡墙拦挡等。
排洪道
谷坊群
截流沟
村镇防灾减灾规划
（4）防洪对策
1、在平原地区，当河流贯穿村镇或从一侧通过，村镇 地势低于洪水水位时，应修建防洪堤。
2、当河流贯穿村镇，河床较深，则易引起洪水对河岸的 冲刷，应设挡土墙等护岸工程。 3、村镇位于山区前，地面坡度大，山洪出山沟口多，可 以采用排（截）洪沟。 4、村镇地处盆地、低地，暴雨时易发生内涝，应在村镇 外围建防洪堤，并修建泵站排涝。 5、位于海边的村镇，容易受海潮及飓风的袭击，应建造 海岸堤及防风林带。
泥石流：突然爆发的饱含大量泥沙 和石块的特殊山洪。
滑坡：土体或者岩体，受河流冲刷、 地下水活动、地震及人工切坡等因 素影响，在重力作用下，沿着一定 的软弱面或者软弱带，整体地或者 分散地顺坡向下滑动的自然现象。
村镇防灾减灾规划
（2）村镇防洪工程规划的要求
1 、村镇防洪工程应与农田灌溉、水土保持、绿化及村镇的 给水、排水、航运等结合起来，达到综合利用江、河、湖的 目的。
村镇防灾减灾规划
（3）村镇防洪工程规划的步骤
1）、收集当地水文最高水位、
防洪标准即指防洪工程
历史最高水位、河道的断面、 能防多大的水。
泄洪能力、历史上洪水灾害 防洪标准主要是确定洪水重
情况等。
现期及频率 。
3）、确定防洪工程措施
江河的年平均最高水位、 历史最高水位、河道的断面、 泄洪能力、历史上洪水灾害 情况等。
村镇规划实用PPT学习教案
第二章 村镇规划的资料准 备
•
自然条件
（1）地形：地形图1：2000或1：1000
（2）地质：三大类 即适宜修建的地区、基本适宜修建地区 和不适 宜修建 的地区
（3）水文和水文地质情况：洪水线
（4）气象资料： （历年、全年、夏季、冬季主导风 向、风 向频率 、平均 风速、 降水量 、气温 、日照 ……）
周围居民点
周围的集镇、村、屯等的性质、规模和发展方向及其 与本村镇的关系
对外交通
铁路、公路、码头
第8页/共22页
第二章 村镇规划的资料工 作
• 历史资料
村镇形成与演变的概况
标志性的历史文化特征的名胜古迹（周庄）
行政建制的变化——地方志 历史阶段的人口变化
第9页/共22页
社会经济资料-1
人
人口规模
口
年龄构成
就业结构
情
性别结构
况
历年的人口增长率
目的
预测未来规模 科教文卫设施
产业构成 劳动力后备情况
……
第10页/共22页
社会经济资料-2
村镇建设与管理情况
村镇建设与管理的主要机构、用地管理及存在的主要问题 村镇建设的资金来源、基建和维修施工队伍的生产能力
建筑材料基地以及就地取材的可能性
第11页/共22页
发展方向
安排村镇各项用地
合理的经济联系范围
进行功能分区
生产、经济活动
安排近、远期项目
居民的生活需求
确定项目发展次序……
建设资金来源
工程基础资料……
基础工作
核心工作
第3页/共22页
三、村镇规划的工作阶段
（一）县以下的建制镇
中华人民共和国城市规划法（1990）——建
新农村建设给排水工程规划
体制选择
根据新农村的实际情况，选择合适的排水体制，如分流制或合流制。分流制将 雨水和污水分别排放，有利于污水处理和再利用；合流制则将雨水和污水合并 排放，适用于降水量较小、污水处理能力有限的地区。
排放标准
制定科学合理的排放标准，确保排水工程符合国家和地方环保要求。参考相关 法规和标准，对新农村的污水排放进行严格监管，防止水污染。
06
未来展望与建议
新农村建设给排水工程的发展趋势
智能化发展
未来新农村建设给排水工程将更加注重智能化发展，通过引入物联 网、大数据等先进技术，实现给排水系统的智能化管理设给排水工程将更加注重生态环保 ，推广使用低碳、环保的建筑材料和设备，减少对环境的污染。
根据当地地形、气候等条件，选择合适的 排水体制，如合流制或分流制。
规划合理的排水管网布局，确保雨水、污 水有效收集并排放至指定处理设施。
污水处理设施
排水设施维护
建设污水处理厂或采用其他适宜的处理技 术，对污水进行处理，达到国家排放标准 。
建立排水设施定期维护制度，确保设施正 常运行，防止污水外溢和环境污染。
本参与，共同推动工程建设。
提高居民意识
03
加强对居民的宣传教育，提高居民的环保意识和节水意识，形
成全民参与、共建共享的良好氛围。
加强新农村建设给排水工程的技术研发与创新
1 2
深化科研合作
加强与高校、科研机构的合作，共同开展新农村 建设给排水工程的技术研发和创新工作。
引进先进技术
积极引进国内外先进的给排水技术和设备，推动 新技术、新设备在新农村建设中的广泛应用。
对给排水工程的经济效益进行评估，包括工程投资回报率 、投资回收期等指标，以判断工程的经济可行性。
工程建设与运营管理
根据新农村的实际情况，选择合适的排水体制，如分流制或合流制。分流制将 雨水和污水分别排放，有利于污水处理和再利用；合流制则将雨水和污水合并 排放，适用于降水量较小、污水处理能力有限的地区。
排放标准
制定科学合理的排放标准，确保排水工程符合国家和地方环保要求。参考相关 法规和标准，对新农村的污水排放进行严格监管，防止水污染。
06
未来展望与建议
新农村建设给排水工程的发展趋势
智能化发展
未来新农村建设给排水工程将更加注重智能化发展，通过引入物联 网、大数据等先进技术，实现给排水系统的智能化管理设给排水工程将更加注重生态环保 ，推广使用低碳、环保的建筑材料和设备，减少对环境的污染。
根据当地地形、气候等条件，选择合适的 排水体制，如合流制或分流制。
规划合理的排水管网布局，确保雨水、污 水有效收集并排放至指定处理设施。
污水处理设施
排水设施维护
建设污水处理厂或采用其他适宜的处理技 术，对污水进行处理，达到国家排放标准 。
建立排水设施定期维护制度，确保设施正 常运行，防止污水外溢和环境污染。
本参与，共同推动工程建设。
提高居民意识
03
加强对居民的宣传教育，提高居民的环保意识和节水意识，形
成全民参与、共建共享的良好氛围。
加强新农村建设给排水工程的技术研发与创新
1 2
深化科研合作
加强与高校、科研机构的合作，共同开展新农村 建设给排水工程的技术研发和创新工作。
引进先进技术
积极引进国内外先进的给排水技术和设备，推动 新技术、新设备在新农村建设中的广泛应用。
对给排水工程的经济效益进行评估，包括工程投资回报率 、投资回收期等指标，以判断工程的经济可行性。
工程建设与运营管理
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
村镇给水工程规划
三、水源选择及其保护
（1）水源的选择
生活饮用水水质标准 一级水源水：水质良好 二级水源水：水质受轻度污染，需要经常规净化处理 生活用水水质标准：《生活饮用水卫生标准》（GB 57492006） 水源的选择 水量充足水质达标 安全、经济和便于卫生保护 便于取水、净水和输配水 地下水不得超量开采，枯水期地表水保证率不得低于90% 有多处水源选择时，择优确定
生产用水定额标准 企业内部工作人员的生活用水 对耗水量大、水质要求低或远离居民区的企业
村镇给水工程规划
二、村镇用水量的预测
（4）畜禽饲养用水量
畜禽饲养用水定额
畜禽类别 马、驴、骡 育成牛 奶牛 母猪 用水定额 40~50 50~60 70~120 60~90 畜禽类别 育肥猪 鸡 羊 鸭
L/ห้องสมุดไป่ตู้头· d）
TOWN
Village and Town Planning
村镇规划
第五章 村镇给排水工程规划
村镇给水工程规划
一、村镇给水工程规划的任务和一般原则
（1）村镇用水分类 按规划类型： 生活用水
公共建筑用水 市政用水 工业用水 畜禽饲养用水 管网漏水量及未预见水量
消防用水
村镇给水工程规划
村镇排水工程规划
五、排水系统形式和沟管布置
（1）排水系统平面布置形式
分散式排水系统 集中式排水系统
（2）排水沟管的布置
即污水管道的平面布置, 位置和走向,也称为污水管道的 定线 原则：尽可能做到管线最短、埋深最小和最大面积地排污 排水管网的构成分类：正交式排水系统、平行式排水系统 污水沟管、雨水沟管
村镇给水工程规划
一、村镇给水工程规划的任务和一般原则
（1）村镇用水分类
按照水质分类——地表水： 地下水水质（按照《地下水水质标准》GB/T14848—93） Ⅰ类水和II类水适合于各种用途 Ⅲ类水：集中式生活饮用水水源及工农业用水 Ⅳ类水：适用于农业和部分工业用水，适当处理后可作生活 饮用水 Ⅴ类水：不宜饮用，其他用水可根据使用目的选用
村镇给水工程规划
四、水厂的选址与布置
（5）水厂面积
水厂用地控制指标
建设规模（万m3/d） 5~10 10~30 30~50 地表水水厂（m2.d/m3）地下水水厂（m2.d/m3） 0.70~0.50 0.50~0.30 0.30~0.10 0.40~0.30 0.30~0.20 0.20~0.08
（9）村镇给水系统总用水量简化预测
村镇人均综合用水量指标
建筑气候区划分 镇区
（L/人·d）
村庄
Ⅲ、Ⅳ、Ⅴ
Ⅰ、Ⅱ Ⅵ、Ⅶ
150~400
120~300 100~250
120~260
100~200 70~160
村镇给水工程规划
三、水源选择及其保护
（1）水源的选择
水源分类 地表水和地下水 地下水包括潜水、承压水、裂隙水、熔岩水和泉水等 水源的水质要求 生活饮用水源的水质要求：《生活饮用水水源水质标准》 （CJ 3020-93） 地下水做生活饮用水水源标准：《地下水水质标准》（GB/T 14848-93） 地表水做生活饮用水水源标准：《地表水环境质量标准》 （GB 3838-2002）
村镇给水工程规划
五、给水管网的布置
（3）布置基本原则
均匀分布在整个用水地区 输水干管通向水量调节构筑物和用水大户
干管布局在地势较高处
管道少穿越铁路和河流 工业区用水采用低压进水后自行加压 地形高差较大的城市，分设不同水压的管网系统，或低压送 水，高地区加压
村镇给水工程规划
五、给水管网的布置
（4）分质供水系统
村镇排水工程规划
三、排水工程规划的任务
估算各种排水量 选择排水体制
确定污水排放标准
布置排水系统 确定村镇污水处理方式及污水处理厂的位置选择 估算村镇排水工程规划的投资
村镇排水工程规划
四、排水量的计算
（1）雨水量的计算
Q=q· ψ· F Q——雨水量（L/s）； q——暴雨强度（L/（s· ha）） ψ——径流系数； F——汇水面积（ha） 暴雨强度公式 每个城市有不同的公式 如内江市的暴雨强度公式 q = 1246（1+0.7051gP） （t+4.73P0.0102）0.768 设计重现期 雨水干管采用的重现期比支管的要大，范围0.33~2.0年。 设降水强度按《镇规划标准》（GB 50188）规定，根据邻 近城市的标准计算。
村镇排水工程规划
（2）排水体制特点及适用范围
直流式合流制 特点：投资省、污染大、无污水厂 适用：小污染、大水体、建设初期 截流式合流制 特点：投资较省、污染不大、有污水厂 适用：干旱地区、旧城改建 完全分流制 特点：投资大、污染小、有污水厂 适用：新建地区 不完全分流制 特点：投资较省、污染小、有污水厂 适用：地形起伏且水系及健全地区
村镇给水工程规划
四、水厂的选址与布置
（1）厂址选择
水源条件：可靠的水源保障 建设条件：良好的工程地质、交通、供电、排水等条件，少 拆迁、少占或不占耕地，预留发展用地 安全条件：远离化学危险品 环境条件：良好的卫生条件 配水条件：尽可能与现状水厂形成合理布局
（2）水厂布置 （3）生产构筑物和净水装置的布置 （4）水厂内管道布置
中水系统
村镇给水工程规划
五、给水管网的布置
（4）分质供水系统
雨水回收利用
村镇排水工程规划
村镇排水工程规划
一、村镇排水分类
（1）降水（包括雪水）:收集、排除、部分处理、排除；
（2）生活污水:收集、处理、排除；
（3）生产废水:处理、收集、再处理、排除。 二、排水体制选择 （1）分类
分流制排水系统：完全分流制、不完全分流制、改 良型不完全分流制。 合流制排水系统：直排式合流制、全处理式合流制、 截留式合流制；
村镇排水工程规划
六、污水处理方式
（1）污水处理方法
物理法 生物法 化学法
（2）污水回用和中水系统规划
TOWN
Thank You!
一、村镇给水工程规划的任务和一般原则
（1）村镇用水分类
按照水质分类——地表水： 地表水水质（按照《地表水环境质量标准》GB3838—2002）
Ⅰ类水：主要适用于源头水、国家自然保护区
II类水：集中式生活饮用水地表水源地一级保护区、珍惜水生 生物栖息地、鱼虾类产卵场、仔稚幼鱼索饵场等
Ⅲ类水：集中式生活饮用水地表水源地二级保护区、鱼虾类越 冬场、洄游通道、水产养殖区等渔业水域及游泳区 Ⅳ类水：一般工业用水区及人体非直接接触的娱乐用水区 Ⅴ类水：农业用水区及一般景观要求水域
村镇给水工程规划
一、村镇给水工程规划的任务和一般原则
（2）村镇给水系统组成
取水工程—地下水（井、泉）地表水（河、湖、水库） 净水工程—自来水厂，加药混凝、沉淀、过滤、消毒 输配水工程—供水管网，送至用户
（3）给水工程规划的主要内容
预测村镇用水量 进行水资源供需平衡分析 确定自来水厂布局和供水能力 布置水水管（渠）、配水干管和其他配水设施 划定水源保护区范围，提出水源保护措施
村镇给水工程规划
三、水源选择及其保护
（2）水源保护
地表水 取水点半径100m水域内，不得有任何污染水源的活动 河流取水点上游1000m至下游100m的水域内，禁止倾倒任何废 弃物，沿岸防护范围内控制各项活动 水厂生产区周围10m范围内控制各项活动 地下水 取水构筑物的防护范围视具体情况确定，防护措施按地表水 厂生产区要求执行 单井或井群的影响半径范围内，控制各项活动 在水厂生产区范围内，按地表水生产区要求执行
村镇排水工程规划
四、排水量的计算
（2）生活污水的计算
生活污水可按生活用水量的75%~85%进行计算 Q=qNKS/3600T
Q——生活污水量（L/s） q——排污标准（L/（人· d）） N——设计人数 T——时间（h）建议用12h KS——排水量总变化系数
5
2.5
污水平均日流量（L/S）
村镇给水工程规划
二、村镇用水量的预测
（3）工业用水量
各类乡镇工业生产用水定额
工业类别 榨油 豆制品加工 制糖 罐头加工 酿酒 用水定额m3/t 6~15 5~15 15~30 10~40 20~50 工业类别 制砖 屠宰 制革 制茶 用水定额 7~12m3/万块 0.3~1.5m3/头 0.3~1.5m3/张 0.2~0.5m3/担
村镇给水工程规划
五、给水管网的布置
（1）布置形式
树枝状 环状
（2）布置基本要求
饮用水源至净水厂之间的输水管应采用 管道或暗渠 净水厂至配水区必须采用管道输水 输水管的线路应从暗渠、经济、建设条 件等反面优选 为单水源供水系统，输水管道设两条， 每条输水管道的输水能力应达到整 个水水工程设计流量的70%
村镇给水工程规划
二、村镇用水量的预测
（1）生活用水量
村镇居住建筑的生活用水量指标
建筑气候区划 Ⅲ、Ⅳ、Ⅴ Ⅰ、Ⅱ Ⅵ、Ⅶ 镇区 100~200 80~160 70~140
（L/人· d）
村庄 80~160 60~120 50~100
（2）公共建筑的生活用水量
《建筑给排水设计规范》（GB50015-2003） 按生活用水量的8%~25%估算，村庄为5%~10%、集镇为 10%~15%、建制镇为10%~25%，无学校的村庄不计此项。
用水定额 30~40 0.5~1.0 5~10 1.0~2.0
放养畜禽时，根据用水现状进行适当折减 有独立水源的饲养场不考虑此项
村镇给水工程规划
