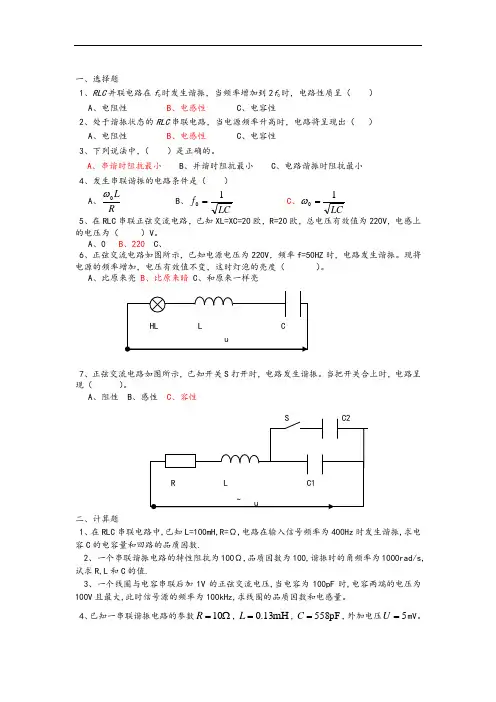

一、选择题1、RLC 并联电路在f 0时发生谐振,当频率增加到2f 0时,电路性质呈( )A 、电阻性B 、电感性C 、电容性2、处于谐振状态的RLC 串联电路,当电源频率升高时,电路将呈现出( )A 、电阻性B 、电感性C 、电容性3、下列说法中,( )是正确的。

A 、串谐时阻抗最小B 、并谐时阻抗最小C 、电路谐振时阻抗最小4、发生串联谐振的电路条件是( )A 、R L0ω B 、LC f 10= C 、LC 10=ω5、在RLC 串联正弦交流电路,已知XL=XC=20欧,R=20欧,总电压有效值为220V ,电感上的电压为( )V 。

A 、0B 、220C 、6、正弦交流电路如图所示,已知电源电压为220V ,频率f=50HZ 时,电路发生谐振。

现将电源的频率增加,电压有效值不变,这时灯泡的亮度( )。

A 、比原来亮B 、比原来暗C 、和原来一样亮7、正弦交流电路如图所示,已知开关S 打开时,电路发生谐振。

当把开关合上时,电路呈现( )。

A 、阻性B 、感性C 、容性二、计算题1、在RLC 串联电路中,已知L=100mH,R=Ω,电路在输入信号频率为400Hz 时发生谐振,求电容C 的电容量和回路的品质因数.2、 一个串联谐振电路的特性阻抗为100Ω,品质因数为100,谐振时的角频率为1000rad/s,试求R,L 和C 的值.3、一个线圈与电容串联后加1V 的正弦交流电压,当电容为100pF 时,电容两端的电压为100V 且最大,此时信号源的频率为100kHz,求线圈的品质因数和电感量。

4、已知一串联谐振电路的参数Ω=10R ,mH 13.0=L ,pF 558=C ,外加电压5=U mV 。

试求电路在谐振时的电流、品质因数及电感和电容上的电压。

5、已知串谐电路的线圈参数为“mH21=Ω=LR,”,接在角频率rad/s2500=ω的10V 电压源上,求电容C为何值时电路发生谐振求谐振电流I0、电容两端电压U C、线圈两端电压U RL及品质因数Q。

第九章谐振电路练习试题包括答案.docx

第九章谐振电路练习试题包括答案.docx

电工技术基础与技能第九章谐振电路练习题班别:高二()姓名:学号:成绩:一、是非题1、在 R-L-C 串联电路中,若 R = X L = X C =100Ω,则该电路处于谐振状态。

()2、R-L-C 串联谐振又称为电流谐振。

()3、串联谐振时,感抗等于容抗,此时电路中的电流最大。

()4、谐振电路的功率因数大于 1。

()5、谐振电路的选择性越好,那么频带宽度也就越宽。

()二、选择题1、在 R-L-C 串联电路发生谐振时,下列说法正确的是()。

值越大,通频带越宽B. 端电压是电容两端电压的Q倍C.电路的电抗为零,则感抗和容抗也为零D.总阻抗最小,总电流最大2、处于谐振状态的R-L-C 串联电路,当电源频率升高时,电路呈( )。

A. 电感性B.电容性C.电阻性D.无法确定3、R-L-C 串联电路谐振的条件是()。

A. ω L=ω C=C C.1D.1 L CC L4、在 R-L-C 串联电路中,当端电压与电流同相时,下列关系式正确的是()。

A. ωL2C=1B. ω2 LC=1C.ωLC=1D. ω=LC 5、电感线圈与电容器并联的电路中,当R、L 不变,增大电容C时,谐振频率 f 0将( )。

A. 增大B. 减小C.不变D.不能确定三、填充题1、R-L-C 串联电路的谐振频率仅由电路参数L和C决定,而与电阻R的大小无关,它反映了电路本身的固有特性。

2、串联谐振时,电阻上的电压等于端电压,电感和电容上的电压相等并为端电压的Q倍。

因此串联谐振又称为电压谐振。

3、电路品质因数Q值的大小是电路品质优劣的重要指标。

Q值越高,谐振曲线就越陡,电路选择性越好,通频带越窄,所以在广播通信中,既要考虑选择性,又要考虑通频带宽度,因此品质因数要选择的适当。

4、R-L-C 串联电路中,电路端电压U=20V,ω =100rad/s , R=10Ω, L=2H,调节电容 C 使电路发生谐振,此时C= 50μF,电容两端的电压为400V。

RLC串联谐振电路及答案解析

RLC串联谐振电路及答案解析

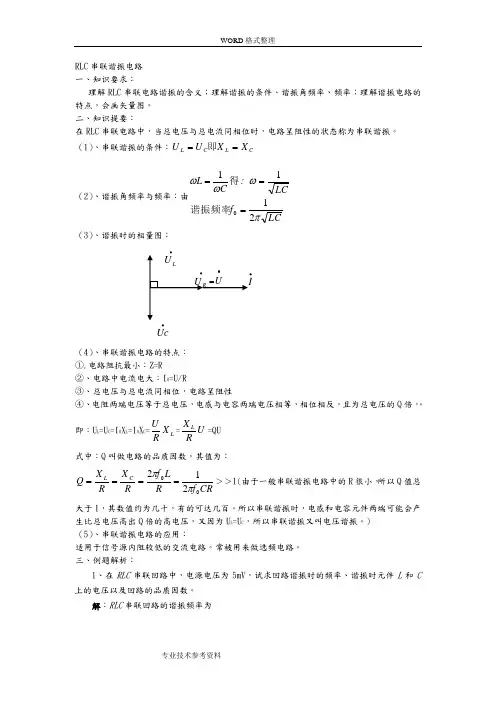

RLC 串联谐振电路一、知识要求:理解RLC 串联电路谐振的含义;理解谐振的条件、谐振角频率、频率;理解谐振电路的特点,会画矢量图。
