广联达土建常见问题
广联达软件常见问题详解（图形篇）
广联达软件常见问题详解（图形篇）二. GCL2008土建问：GCL2008工程做完了，发现计算规则错误了怎么修改？答：在菜单栏【工程】--【导出gcl工程】，重新选择工程的计算规则，然后点击【下一步】另存工程。
问：我的工程中基础梁下面有垫层，垫层画图太麻烦了，在GCL2008中有没有快速的布置方法？答：基础梁可以定义成条基，定义条基单元，顶为基础梁单元底为基础梁的垫层单元，分别输入定额计算。
问：在GCL2008中回填土怎么计算？答：基础层绘制土方构件，然后切换到表格输入页面，套用回填土定额子目，代码选择HTTTJ<回填土体积>，选择代码时，首先要把楼层选择为全部楼层,如果工程中有地下室部分，地下室要画上建筑面积，回填土才能计算正确。
在这里计算的回填土不包含房心回填土，那么房心回填土如何计算呢？我们可以在房间中定义：使用“地面积*房心回填厚度”计算！问：GCL2008中变截面的梁如何处理？答：梁截面不同要分开定义,分别画到图上，定义构件时建议把截面尺寸放在名称上，例如KL-1 300*400、KL-1 250*400 问：在GCL2008中，有一个梁KL300*500跨越了两层，在一层有300高；在上一层有200高怎么处理？答：1.将这根梁分成两部分画图,KL-1 300*300、QL-2 300*200绘制到首层和二层,首层定义框架梁，二层要定义圈梁，圈梁只计算两侧的模板，这样模板面积才能计算正确。
问：我在GCL2008中画了一个分层板，为什么装修没有计算？答：图形中的分层板对装修的影响和板的画的分层位置有关，软件计算墙面装修高度计算到分层一板下，装修计算时分层二上的板是不考虑的。
遇到这种情况我们可以按照下面的方法设置1）沿分层2板设置虚墙，分别定义房间1、房间2。
2）在房间1中地面装修的工程量=地面积*2，天棚装修的工程量=天棚抹灰面积*2问：坡屋顶顶板厚度不一样怎么办？答：整体画好斜板后，没法分割，所以不能定义斜板后分割。

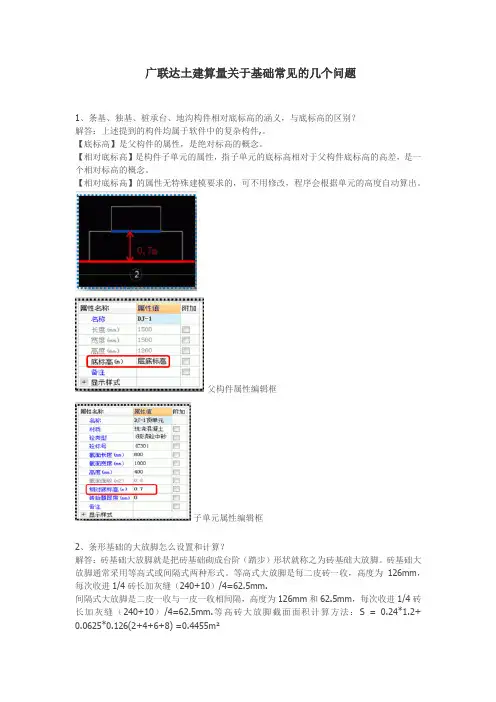

广联达土建算量关于基础常见的几个问题
广联达土建算量关于基础常见的几个问题1、条基、独基、桩承台、地沟构件相对底标高的涵义，与底标高的区别？解答：上述提到的构件均属于软件中的复杂构件,。
【底标高】是父构件的属性，是绝对标高的概念。
【相对底标高】是构件子单元的属性，指子单元的底标高相对于父构件底标高的高差，是一个相对标高的概念。
【相对底标高】的属性无特殊建模要求的，可不用修改，程序会根据单元的高度自动算出。
父构件属性编辑框子单元属性编辑框2、条形基础的大放脚怎么设置和计算？解答：砖基础大放脚就是把砖基础砌成台阶（踏步）形状就称之为砖基础大放脚。
砖基础大放脚通常采用等高式或间隔式两种形式。
等高式大放脚是每二皮砖一收，高度为126mm，每次收进1/4砖长加灰缝（240+10）/4=62.5mm.间隔式大放脚是二皮一收与一皮一收相间隔，高度为126mm和62.5mm，每次收进1/4砖长加灰缝（240+10）/4=62.5mm.等高砖大放脚截面面积计算方法：S = 0.24*1.2+ 0.0625*0.126(2+4+6+8) =0.4455m²等高砖大放脚截面面积计算方法：S = 0.24*1.2+ 0.0625*0.126(2+4+6+8) = 0.4455m²不等高砖大放脚截面面积计算方法：S = 0.24*1.2+ 0.0625*0.0625(2+6) +0.0625*0.126*(4+8)=0.414m²3、不同的基础构件需要布置哪些垫层？解答：土建算量软件中，垫层构件根据形式可以分为点式、线式、面式和集水坑柱墩垫层四种类型。
应用技巧：1>、点式基础构件、面式基础构件建议优先选用面式垫层，且不会影响计算结果；2>、线式基础构件如条形基础、基础梁等宜优先选用线式垫层，不建议使用面式垫层；3>、所有的垫层均可使用智能布置的方式，方便快捷4、独立基础、条形基础的做法一般套在哪里？解答：复杂构件的做法是套在父构件上，还是子单元，是由工程量代码决定。
广联达常见问题
1、报错提示：上部通长筋超过图元自身长度的2倍框架梁汇总计算后提示上部通长筋超过图元自身长度的2倍，如何解决？解决方案：原因分析：框架梁出现此类提示，是由于支座没有辨认正确，绘制的梁打断后把一部分删除了，但是没有重新辨认支座，导致钢筋计算时还是按照打断前的长度计算。
解决方案：选中梁，点击【重提梁跨】，重新汇总即可。
若是框支梁、屋面框架梁、基础梁出现此提示，是因为这几类梁的节点构造中支座锚固数值较大，检查下计算，计算没有问题时，此提示可以忽略，钢筋量不受影响。
如果不想要这个样的提示，在软件中通过工具-选项-其他不勾选[计算时校验钢筋长度，当大于······2倍时给出提示]。
2、如何提取钢丝网片面积的工程量？问题描述：软件中钢丝网片计算的是长度，面积如何出？解决方案：软件中暂时没有办法设置钢筋网片的面积，在套做法的时候可以在钢丝网片长度的代码后边直接乘以宽度即可。
3、如何将平法图集03G规则工程转换为平法图集11G规则？问题描述：工程建立时选择03G101计算规则，现在设计变更为11G101的计算规则，但工程已经做完了，能否把计算规则进行替换？解决方案：无法直接替换。
建议方案：新建图形工程，把钢筋工程导入图形算量中，再新建钢筋工程，选择新的计算规则，在点击文件--导入图形工程，导入后，钢筋信息会取消掉，需要重新布置钢筋。
4、如何将清单工程转换成定额工程？关键字：清单转定额问题描述：如何将清单工程转换成定额工程？解决方案：第一步：首先新建一个和已有清单工程相同定额的定额工程；第二步：点击菜单栏“导入导出”—“导入清单计价工程”：选择要转换的清单工程，点击“打开”按钮；当希望连措施项目一起导入时，把“导入措施项目”打勾，点击“开始”按钮，开始导入；不久出现提示：一、土建算量GCL2013高频问题1、如何将GGJ2013工程导入GCL2008软件中？关键字：互导问题描述：钢筋工程是用2013软件做的，但图形软件没有升级，是2008，GGJ2013工程如何导入到GCL2008中？解决方案：已经绘制好的钢筋工程，复制下，把复制的工程后缀名改为GGJ11，打开图形软件，文件--导入钢筋2009工程，选择修改后缀名的钢筋工程文件，点击导入即可，需要注意，后缀名修改后钢筋工程将无法打开，修改后缀名是为了导入图形工程中。
广联达GCL高频问题集-山东
钢筋导图形暗柱默认不导入，因为暗柱属于剪力墙的一部分，暗柱工程量根据 计算规则一般都合并在相应的剪力墙中(个别地区规则有特殊规定的，请参照定 额计算规则)。如果暗柱是按墙计算，钢筋软件中墙遇到暗柱是拉通画的情况 下，建议导图形的时候暗柱不要打勾；如果在钢筋里墙遇到暗柱是断开画的， 那么导图形的时候可以将暗柱打上勾导进来，然后切换到柱子界面，选中所有 暗柱，鼠标右键---“柱墙转化”将柱子转化成墙。（转换时，只能一层一层转 钢筋算量导入土建图形软件时暗柱是否要导入？ 打开工程提示：低版本不能打开高版本所做工程，如何处 理？ 换。） 解决方案一：工具--选项--备份文件管理--找备份文件打开即可解决方案二：升 级软件版本后再次打开工程即可解决方案三：如果是覆盖安装引起的，那就需 要卸载软件，重新安装最新版本的就可以 解决方案一：删除共享文档里面的 10.0，将计价软件和土建软件卸载，重新安 装。删除共享文档的方法：xp 系统：我的电脑--共享文档--grandsoft--gcl-10.0 删除；win7 系统：计算机--库--文档--grandsoft--gcl--10.0 删除。有时候 打开工程/点击三维/点画墙面/移动图元出现乱码报 在 C 盘找到 USERS-公用-公用文档解决方案二：找到软件图标快捷方式，单 击鼠标右键--属性--打开文件位置，把附件中的 GTFEngine.dll 文件复制进 去。如图：解决方案三：升级软件版本。 解决方案一：xp 系统是 C:\DocumentsandSettings\Administrator\MyDocuments\GrandSoftProje cts\GCL\10.0win7 系统是计算机打开---库---我的文档--工程做错了，想要恢复之前的工程怎么做，如何找备份文 件？ 绘图界面三维查看图元的时候，当前层中把底下层的图元也 显示出来了，怎么能不显示跨层？ GrandSoftProjects\GCL\10.0 如图解决方案二：软件打开工具-选项-备份文件 管理-打开备份文件夹。如图： 菜单栏点击工具--选项--其他，将显示跨层图元和编辑跨层图元前面的勾去掉即 可 错，......isnotavalidintegervalue，卸载计价重新安装，调 节兼容性都不行，如何处理？
广联达软件问题及解决方法
第一部分构件操作1、需要将当前楼层的同名称构件全部选中，如何操作？答：可使用“构件”菜单中的“按名称选择构件图元”（或点击“F3”按钮）功能，在弹出的界面内可按构件名称选择构件图元。
2、在墙体中新建女儿墙时选择构件按纽不可用，并点关闭时看不到新建的构件答：是因为楼层在基础层中或者在首层中（在软件中女儿墙要单独建立一层）4、窗台板在哪里做？答：窗台板可在窗中直接套定额可以不用画图，利用软件中的代码来处理也快。
比如可以用“窗子的宽度代码”再加上一些常数值或乘以常数就可以达到你想要的目的。
5、经常会遇到一些异型界面的柱和一些标准化的构件，每次还要重新画吗？答：软件提供了很多参数化的构件图元，用户可以自己选择，只要输如相应的参数即可。
6、散水能否自动扣台阶，显示时散水全都显示答：汇总计算后，可通过报表下拉菜单中的查看构件图元工程量计算式来查看散水是否扣除台阶所占面积。
7、为什么在首层中柱子有超高模板，在二层中就没有（首层和二层层高相同）答：超高模板是按支撑高度计算的，那就要考虑梁是多高8、为什么在构件属性中已经修改了墙体的标高，但在查看构件工程量时仍然按层高计算的呢？答：如果对画好的构件想修改它的黑色字体属性，就必须选中其构件进行修改，不能直接在构件管理中进行修改9、在墙中画旋转点是做什么用的？答：主要是处理短肢剪力墙的，点击画旋转点，点击第一个轴线交点，点击第二个轴线交点时会弹出窗口让输入长度，即短肢剪力墙的长度10、坡屋面板能处理吗？如何处理？答：能首先先把平板画好或布置好，再选中平板点击右键设置斜板，选中基准边再选择相应的抬起点（注意抬起点在点上）输入高度（正值向上抬、负值向下压）11、玻璃幕墙如何处理？答：部分墙体是玻璃幕墙的可以通过墙洞或单墙装修来处理12、软件中如何快速切换楼层？答：可以通过快捷建“ctrl”+“+”或“-”来实现快速切换楼层。
13、我画完了图形，但是不知道是否有错误的地方，怎么办？答：软件中提供了合法性检查的功能，可以快速查出绘图有问题的地方，并列出详细名称。
广联达软件50个常见问题解答
广联达软件50个常见问题解答1、利用墙体点画板的时候总是出现存在未封闭区域，点画不上，但是检查墙已经封闭了检查是否绘制了梁，如果没有绘制，检查墙体，将其修改为承重墙。
2、图形定额库选错了怎么改？【第一步】：在菜单栏点击“文件”->“导出GCL工程”，弹出“导出工程：第一步，工程名称”界面；【第二步】：输入导出后的工程名称，然后选择导出后工程的清单规则、定额规则、清单库、定额库和做法模式，如果需要同时把做法也导出，则把“导出做法”打钩，如果要查看导出原则，可以点击查看导出原则，则显示导出原则。
选择完成后，点击“下一步”；【第三步】：输入和修改工程的信息如工程类别、结构形式等。
注：这里也可以点击查看导出原则来查看工程导出的原则。
【第四步】：这里输入和修改编制信息，完成后点击“下一步”；【第五步】：这里可以检查刚才所输入的所有信息，然后点击“完成”按钮。
【第六步】：这里可以选择导出工程的保存路径和输入文件名，点击保存按钮；3、圈梁代过梁时圈梁画到窗边是否需要截断？不用，软件自动扣减。
过量通算，圈梁算到过梁边。
4、构造柱绘制完为什么没有计算马牙槎的量？是因为柱的两侧没有绘制墙体，所以没有考虑马牙槎的量。
5、智能布置房间提示被分割成多个房间，可是还是布上房间了，有影响吗？1、装修构件是要在单一的封闭墙体区域内布置的。
你是不是布置好房间后又绘制墙体分割房间了？记着：一定要先绘制墙体，然后布置房间的！这时，可以删除点房间装修，重新布置。
2、下一层的墙体标高伸入了本层，所以会有提示，正常布置，没有影响。
6、阳台怎么不能新建？阳台为组合构件，应先画好阳台相关构件(板、梁、栏杆或栏板、门窗以及楼地面等装饰装修)后，再点“新建组合构件”功能并进行拉框选择其相关构件（根据提示完成其相关内容及操作步骤），完成后点确定即可建立一个整体阳台并能用于整体画图了。
7、实际工程中，针对于错层在软件中可以通过区域处理，但升完级之后为什么没有区域功能了呢？1132版本后，区域在工程设置界面，点击视图，下拉菜单中选择区域。
广联达软件--常遇问题及解决方法
目录第一部分：计价软件常见问题…………………………p2-p9第二部分：图形软件常见问题…………………………p10-p20 第三部分：钢筋软件常见问题………………………….p21-p27 第四部分：安装软件常见问题…………………………. P30-p34 第五部分：导入CAD图常见问题及解决方法….p34-p39第六部分：加密锁常见问题………………………………p31-p39第一部分：计价常见问题1、清单计价和定额计价怎么修改工程类别？清单计价：单价构成下面的费率切换按钮；定额计价：费用汇总界面的取费设置2、怎么修改清单计价和定额计价的小数位数？清单计价：预算书设置-清单工程量精度；定额计价：预算书设置-定额工程量精度，修改好后一定要点击上面的按单位设置子目工程量精度。
如果需要单独修改某一项或者几项的小数位数，还可以在分部分项界面（定额计价：预算书界面），点击右键，选择页面显示列设置，在列表头内容中勾选工程量精度，点击确定，在分部分项界面中（定额加价：预算书界面），工程量精度列中直接输入小数位数就可以。
3、04清单建好的工程，如果想转换成08清单怎么做？新建08清单的工程，2份工程同时打开，复制粘贴即可。
4、超高降效记如何操作？点击工具栏中的超高降效-然后可以选择性的记取各分部或各清单的，也可选择是否记取措施项的超高降效。
5、单项工程费汇总表是空的？（项目中的报表）项目管理界面软件默认是严格的三级管理。
先新建项目管理，再新建单项工程，再直接新建单位工程6、以前做的工程中措施费用中是安全文明施工费在一起的，怎么按分开模板设置？新建工程，依次点击导入导出-导入单位工程，目前的默认模板已经是按照要求分开的了7、打开别人做好的工程的时候提示没有注册08清单？如何注册08清单当前使用的锁没有注册08清单。
帮助-注册-输入注册码8.综合单价里面没有包含主材的原因？默认情况下综合单价里是含主材，如果没有，点击单价构成，看看直接费的计算基数中加入主材代码。
广联达软件50个常见问题解答
广联达软件50个常见问题解答1、利用墙体点画板的时候总是出现存在未封闭区域，点画不上，但是检查墙已经封闭了检查是否绘制了梁，如果没有绘制，检查墙体，将其修改为承重墙。
2、图形定额库选错了怎么改？【第一步】：在菜单栏点击“文件”->“导出GCL工程”，弹出“导出工程：第一步，工程名称”界面；【第二步】：输入导出后的工程名称，然后选择导出后工程的清单规则、定额规则、清单库、定额库和做法模式，如果需要同时把做法也导出，则把“导出做法”打钩，如果要查看导出原则，可以点击查看导出原则，则显示导出原则。
选择完成后，点击“下一步”；【第三步】：输入和修改工程的信息如工程类别、结构形式等。
注：这里也可以点击查看导出原则来查看工程导出的原则。
【第四步】：这里输入和修改编制信息，完成后点击“下一步”；【第五步】：这里可以检查刚才所输入的所有信息，然后点击“完成”按钮。
【第六步】：这里可以选择导出工程的保存路径和输入文件名，点击保存按钮；3、圈梁代过梁时圈梁画到窗边是否需要截断？不用，软件自动扣减。
过量通算，圈梁算到过梁边。
4、构造柱绘制完为什么没有计算马牙槎的量？是因为柱的两侧没有绘制墙体，所以没有考虑马牙槎的量。
5、智能布置房间提示被分割成多个房间，可是还是布上房间了，有影响吗？1、装修构件是要在单一的封闭墙体区域内布置的。
你是不是布置好房间后又绘制墙体分割房间了？记着：一定要先绘制墙体，然后布置房间的！这时，可以删除点房间装修，重新布置。
2、下一层的墙体标高伸入了本层，所以会有提示，正常布置，没有影响。
6、阳台怎么不能新建？阳台为组合构件，应先画好阳台相关构件(板、梁、栏杆或栏板、门窗以及楼地面等装饰装修)后，再点“新建组合构件”功能并进行拉框选择其相关构件（根据提示完成其相关内容及操作步骤），完成后点确定即可建立一个整体阳台并能用于整体画图了。
7、实际工程中，针对于错层在软件中可以通过区域处理，但升完级之后为什么没有区域功能了呢？1132版本后，区域在工程设置界面，点击视图，下拉菜单中选择区域。
广联达常见问题解决办法
费用算错误
总结词
费用计算错误可能是由于公式设置错误、数据输入错误或软件计算异常所导致。
详细描述
首先检查费用计算公式是否正确，可以参考相关资料或咨询专业人士；其次，核对输入的数据是否准确无误；最 后，更新或重新安装广联达软件，以解决软件计算异常的问题。
05
CATALOGUE
用户操作与权限问题
操作步骤不明确
总结词
提供清晰的操作步骤和指南，帮助用 户更好地理解和使用软件。
详细描述
针对用户在操作过程中可能遇到的问 题，提供详细的操作步骤和指南，包 括软件界面布局、功能介绍、操作流 程等，帮助用户更好地理解和使用软 件，提高工作效率。
权限设置错误
总结词
详细描述
针对用户界面操作不流畅的问题，广联达可以通过不断优 化界面布局、简化操作流程、提高软件性能等方式，提高 操作的流畅性和便捷性，使用户能够更加高效地完成工作 任务。
THANKS
感谢观看
04
运行软件自带的修复工具，修复可能存在 的文件损坏问题。
检查注册表项是否正确，如有异常，使用 注册表编辑器恢复。
05
06
重新安装软件，注意选择正确的安装路径 和配置。
软件界面显示异常
总结词：软件界面显示异常可
能是由于显卡驱动、软件设置
等原因引起的。
01
详细描述
02
检查显卡驱动是否为最新版本 ，如果不是，更新驱动程序。
提供权限设置功能，确保用户只能访问其所 需的数据和功能。

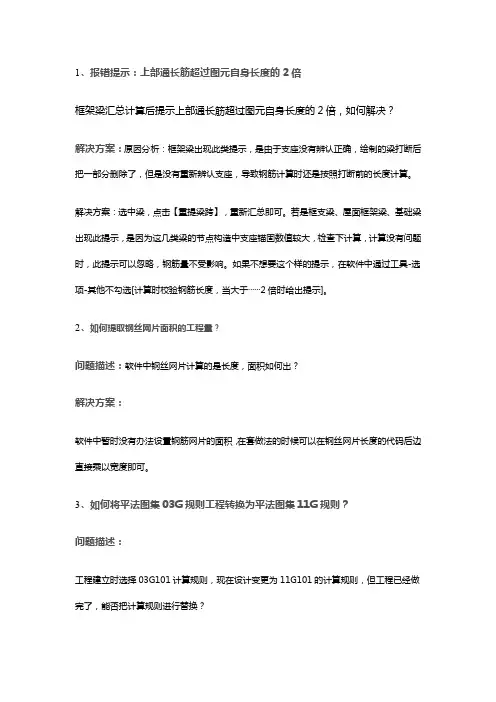

广联达常见问题
1、报错提示：上部通长筋超过图元自身长度的2倍框架梁汇总计算后提示上部通长筋超过图元自身长度的2倍，如何解决？解决方案：原因分析：框架梁出现此类提示，是由于支座没有辨认正确，绘制的梁打断后把一部分删除了，但是没有重新辨认支座，导致钢筋计算时还是按照打断前的长度计算。
解决方案：选中梁，点击【重提梁跨】，重新汇总即可。
若是框支梁、屋面框架梁、基础梁出现此提示，是因为这几类梁的节点构造中支座锚固数值较大，检查下计算，计算没有问题时，此提示可以忽略，钢筋量不受影响。
如果不想要这个样的提示，在软件中通过工具-选项-其他不勾选[计算时校验钢筋长度，当大于······2倍时给出提示]。
2、如何提取钢丝网片面积的工程量？问题描述：软件中钢丝网片计算的是长度，面积如何出？解决方案：软件中暂时没有办法设置钢筋网片的面积，在套做法的时候可以在钢丝网片长度的代码后边直接乘以宽度即可。
3、如何将平法图集03G规则工程转换为平法图集11G规则？问题描述：工程建立时选择03G101计算规则，现在设计变更为11G101的计算规则，但工程已经做完了，能否把计算规则进行替换？解决方案：无法直接替换。
建议方案：新建图形工程，把钢筋工程导入图形算量中，再新建钢筋工程，选择新的计算规则，在点击文件--导入图形工程，导入后，钢筋信息会取消掉，需要重新布置钢筋。
4、如何将清单工程转换成定额工程？关键字：清单转定额问题描述：如何将清单工程转换成定额工程？解决方案：第一步：首先新建一个和已有清单工程相同定额的定额工程；第二步：点击菜单栏“导入导出”—“导入清单计价工程”：选择要转换的清单工程，点击“打开”按钮；当希望连措施项目一起导入时，把“导入措施项目”打勾，点击“开始”按钮，开始导入；不久出现提示：一、土建算量GCL2013高频问题1、如何将GGJ2013工程导入GCL2008软件中？关键字：互导问题描述：钢筋工程是用2013软件做的，但图形软件没有升级，是2008，GGJ2013工程如何导入到GCL2008中？解决方案：已经绘制好的钢筋工程，复制下，把复制的工程后缀名改为GGJ11，打开图形软件，文件--导入钢筋2009工程，选择修改后缀名的钢筋工程文件，点击导入即可，需要注意，后缀名修改后钢筋工程将无法打开，修改后缀名是为了导入图形工程中。
广联达软件50个常见问题解答
广联达软件50个常见问题解答广联达软件50个常见问题解答1、利用墙体点画板的时候总是出现存在未封闭区域，点画不上，但是检查墙已经封闭了检查是否绘制了梁，如果没有绘制，检查墙体，将其修改为承重墙。
2、图形定额库选错了怎么改？【第一步】：在菜单栏点击“文件”->“导出GCL工程”，弹出“导出工程：第一步，工程名称”界面；【第二步】：输入导出后的工程名称，然后选择导出后工程的清单规则、定额规则、清单库、定额库和做法模式，如果需要同时把做法也导出，则把“导出做法”打钩，如果要查看导出原则，可以点击查看导出原则，则显示导出原则。
选择完成后，点击“下一步”；【第三步】：输入和修改工程的信息如工程类别、结构形式等。
注：这里也可以点击查看导出原则来查看工程导出的原则。
【第四步】：这里输入和修改编制信息，完成后点击“下一步”；【第五步】：这里可以检查刚才所输入的所有信息，然后点击“完成”按钮。
【第六步】：这里可以选择导出工程的保存路径和输入文件名，点击保存按钮；3、圈梁代过梁时圈梁画到窗边是否需要截断？不用，软件自动扣减。
过量通算，圈梁算到过梁边。
4、构造柱绘制完为什么没有计算马牙槎的量？是因为柱的两侧没有绘制墙体，所以没有考虑马牙槎的量。
5、智能布置房间提示被分割成多个房间，可是还是布上房间了，有影响吗？1、装修构件是要在单一的封闭墙体区域内布置的。
你是不是布置好房间后又绘制墙体分割房间了？记着：一定要先绘制墙体，然后布置房间的！这时，可以删除点房间装修，重新布置。
2、下一层的墙体标高伸入了本层，所以会有提示，正常布置，没有影响。
6、阳台怎么不能新建？阳台为组合构件，应先画好阳台相关构件(板、梁、栏杆或栏板、门窗以及楼地面等装饰装修)后，再点“新建组合构件”功能并进行拉框选择其相关构件（根据提示完成其相关内容及操作步骤），完成后点确定即可建立一个整体阳台并能用于整体画图了。
7、实际工程中，针对于错层在软件中可以通过区域处理，但升完级之后为什么没有区域功能了呢？1132版本后，区域在工程设置界面，点击视图，下拉菜单中选择区域。
广联达土建_钢筋_计价常见问题集1684问
广联达土建_钢筋_计价常见问题集1684问序号分支问题1山西板的马凳筋怎么不给计算？2山西承台三层钢筋如何输入3山西进入绘图界面报错4山西剪力墙的保护层左右侧不同5山西基础梁的上部通常钢筋为2b25，其中有一跨的上部钢筋为2B25+2B22+2B186山西基础梁的上部钢筋为2B25，其中一跨为4B18，要求其2B25在此跨也通常布置，如何输入钢筋。
7山西钢筋导入图形的时候那些构件默认不导入？8山西飘窗板钢筋怎么输？9山西柱核心区加密箍筋如何处理？10山西剪力墙外排钢筋加一排长度只有1400的钢筋怎么处11山西条基的受力筋计算出来根数很多为什么？12山西跨内变截面梁怎么处理？13山西钢筋2009，在汇总计算的时候基础梁的跨长输入不正确的错误提示14山西钢筋2009，钢筋的长度计算公式是否可以进行统一的设置15山西如何计算电渣压力焊的接头个数16北京二次结构的怎么处理17北京GGJ2009【528版】新建轴网的时候轴号字体都非常大18北京双层双向筋有拉结筋是不是就不需要马登筋2010年分29北京剪力墙门窗洞口上下都有连梁，怎么布置30北京想单独看箍筋的量，该如何设置31长春CAD图纸导入到软件中之后，所有原为汉字的位置都显示乱码32长春用GGJ2009做一个工程，此工程有两个单元，汇总计算时两个单元想分开计算钢筋量，可以实现吗?33长春打开钢筋软件时，有如图所示报错，如何操作？34长春两边标注负筋，布置在不同板厚的交界处，分布筋在不同的板厚里面，钢筋信息是不同的在软件中如何实现35长春在GGJ2009中导柱表时，总是提示“标高格式错误”36长春圈梁的箍筋有加密区在软件中如何实现37长春汇总计算时，提示柱直筋计算结果小于0，原因？38长春温度筋不计算钢筋量39长春钢筋工程导入图形2008时报错：' ' is not a valid integer value40长春钢筋2009工程中的导到图形2008中，过梁没有导进来。
广联达在建模工程中常见的问题
一、工程设置1、【问题描述】：软件在编辑钢筋查看时，发现直筋没有减掉弯曲调整值？答：默认算的下料长度是没有减掉弯曲调整值的见下图a，如果需要可以自己调整图a2、【问题描述】：在查看钢筋排布图时会发现原材一面会减掉二公分半，如果现场不是这个值比如是2公分，该在哪调整？答：软件在工程设置中默认的原材两头剪切5公分见图a，如果需要一头剪切2公分，那就需要在里面40即可图a3、【问题描述】：软件中在工程设置——模数设置中有一个尾数取整设置见图a，这个功能是做什么的？图a答：在实际施工中，钢筋的加工受度量精度和加工工艺的影响，只精确到厘米单位：如计算钢筋长度为2438，实际加工中按照2440加工。
在软件中您可以通过尾数取整规则的设置来实现这个功能。
尾数取整设置中分两项：“直筋设置”和“箍筋设置”分别对应两种钢筋形式的尾数取整规则。
共有四个设置选项：“向上取0”、“向下取0”、“四舍五入取0”、“保持不变”。
4、【问题描述】：软件的搭接设置怎么调？答：在北京地区来说：直径小于16的钢筋都是绑扎，直径大于等于16都是直螺纹连接5、【问题描述】：在工程设置里面见下图a，“/“前后代表的什么意思？图a答：这个值是下料的弯钩长度，“/“前代表非抗震的，后代表抗震的，如果默认的钢筋不够可以添加，见下图b6、【问题描述】：软件设置的弯钩值和我经常用的都不一样，每次设置都很麻烦，能不能改默认值？答：修改后的弯钩设置，可以“导出”为一个模板，以后再新建工程时，再“导入”。
默认值是不能修改的。
见下图a7、【问题描述】：内皮尺寸和外皮尺寸为何对应的弯钩值不同？答：按内皮计算：箍筋边长=截面长度-2*保护层按外皮计算：箍筋边长=截面长度-2*保护层+2*箍筋直径由于按外皮计算时，边长已经增加了8个箍筋的直径，弯钩长度就会相应减少二、墙1、【问题描述】：剪力墙在-1层封顶，让上层剪力墙垂直筋下插下来，本层剪力墙垂直筋直径为14，上层为12的，但是软件计算出来上层却没有下插，如下图图a答：检查到用户-1层的剪力墙全部都是锁定的，经过探索得知，用户是先绘制了-1层的墙后直接计算，让-1成为顶层，然后锁定-1层剪力墙，再绘制上一层的墙，这样做出来的剪力墙没有判断节点，导致上图效果；解决方法是先解锁-1层剪力墙，框选所有剪力墙，在属性中的墙垂直筋前输入“*”，再计算就可以了。
广联达50个常见问题(图形+钢筋+计价)
图形常见问题1、GCL8.0定额模式工程如何转换成清单模式工程?答：工具栏中的工程点开，里面的“导出GCL工程”将模式更改过来。
2、工程设置里的室外地坪相对标高输入对什么有影响？答：室外装修，回填土的量。
3、吊顶高度指什么？答：地面到吊顶底的高度。
4、房间已设置踢脚，但汇总后无踢脚的量是何原因？答：先画房间后设置的踢脚造成的，画上房间后改踢脚高度的正确操作应该是：选中房间点右键在构件属性编辑器中修改。
5、图上画了ＫＺ1～ＫＺ10，如何快速选中ＫＺ1？答：F3按名称选择构件图元6、图形软件如何导出excel？答：点到报表，鼠标右键中有导出excel。
6、如何在其他同类构件套用相同做法？答：可以用“选配”或做法刷功能。
7、汇总计算后，为什么“构件做法汇总表”中没有东西？答：因为在绘图输入界面定义构件属性时没有套构件做法.8、复制构件到其他楼层怎么操作？答：选中要复制的构件，点击工具栏中的楼层下拉菜单中的：复制选定图元到其它楼层按钮，根据提示操作即可。
9、大开挖中放坡系数的作用？答：北京地区按照土方增量计算，不设置放坡系数：外地需要设置放坡系数以便准确计算土方量。
10、回填土软件是如何计算的？答：回填土体积=挖土体积-灰土垫层体积（若有）-埋设在基础层的设备、构件等的体积。
11、GCL8.0中阳台/楼梯中建筑面积计算对整个工程的建筑面积有什么影响？答：阳台、楼梯属性中可选择建筑面积计算：一半、全部或不计算，在此选择一半、全部的前提就是，阳台、楼梯这个位置不能再画建筑面积这个构件，如果画上，结果就会出现建筑面积重复计算。
12、GCL8.0内墙面装修为什么没有量？答：画上房间以后，又画了内墙面装修，这时要看墙面的量就看内墙面装修，就不能去房间里去看墙面的量了，因为内墙面装修计算要优先于房间。
13、汇总计算后，点报表提示：”没有注册类别”.如何解决？答：重装报表控件。
14、GCL8.0中虚墙是什么意思？答：用来起分割房间做用，自身不算量。
广联达常见问题
广联达常见问题融众黑板报：融众建筑知识高频问题分享：6、【问题描述】地下回填土，为防止泥土掉进后浇带所采取的的防范措施，如砌砖墙，可以按签证计取吗？【解决方案】如增加工作内容不在图纸范围内，可以算取签证。
7、【问题描述】钢板的重量都要乘以厚度吗？具体有哪些计算的方法？【解决方案】根据不同的公式确定是否需要乘以质量。
钢板重量=钢板厚度×面积×7.85t/m3钢板重量=计算长度×每米理论重量8、【问题描述】钢结构的系杆工程量计算公式是什么？【解决方案】按图示尺寸以重量计算。
9、【问题描述】混凝土管桩型号为：PHC-AB500(100)-38a是什么意思？【解决方案】PHC是预应力高强度混凝土，AB是预应力桩的型号，500为桩的直径，100为管桩壁厚，38是管桩的长度。
10、【问题描述】定额中安装金属结构章节中金属的损耗在套定额的时候是否需要考虑？【解决方案】编制定额时已考虑金属的损耗。
融众黑板报：高频问题解答18、【问题描述】分部分项工程费中各种费用的浮动费率是多少？【解决方案】①人工费中人工单价应以工程造价管理部门定期公布的人工工日参考单价的±5%为合理区间。
②机械费中对机械台班单价中的折旧费进行调整，最大下浮比例为20%，燃料动力费按市场价调整。
③管理费和利润属于竞争性费用，可结合自身实际对《云南省建设造价计价规则》中规定的相关费率进行调整，管理费下浮比例超过规定费率的15%（含15%）的，应提供合理的依据。
如果利润下浮比例超过规定费率的30%（含30%）的，应提供合理的依据。
④措施项目费中模板、脚手架等周转性摊销费用，在定额规定的基础上，最大下浮比例以20%为限。
19、【问题描述】云南省地震安全性评价的收费标准是多少？【解决方案】按建筑面积计算，大约是1.4元/m2 。
20、【问题描述】与总包单位在材料约定，是按《云南省建设工程造价信息﹤昆明地区﹥》信息价，还是按《建筑材料市场价格指导》？【解决方案】一个是省发布的，一个是市发布的。
广联达土建_钢筋_计价常见问题集1684问(内部资料)
答案所属类型原因是做审核文件时,载入原预算时,原预算中有两个费用文件,到审核文件中将原的给删除了,保存在打开就报此错,审核文件是不允许分部,也不允许有多个费用文件GSH4.0-费用汇总需要回到gbq4.0的审定或者送审上面进行修改和换算GSH4.0-分部分项将工程量该为零，然后再增加一个定额子目这样比较方便，做好用比较简单的做法，新增定额比较方便GSH4.0-分部分项施工单位的报价在利润上进行了让利，正常设置的文件是按正常取费的，没有让利。
所以得到检查的结果GSH4.0-其他操作不同的管径不能一次性识别。
假设一到5层的立管管径为DN65，6到9层的管径为DN50.那就是在五层识别立管为DN65,起点标高为一层的底标高，终点标高为五层的顶标高。
在六层识别DN50的管，起点标高为6层的底标高，终点标高为9层的顶标高。
以此类推GSH4.0-其他项目通过查询合同预算中的“量差幅度”列GSH4.0-报表预览通过“过滤”，设置过滤条件，打印名称标记为“按条件过滤”的报表GSH4.0-报表预览首先，在常用的报告模板中添加软件给出的宏变量，然后在汇总分析中，直接载入Word格式的报告模板，报执行生成报告，审增减分析的结果自动显示到报告中对于审核报告中要体现出砌筑、砼分别得增减金额，可以通过自动宏变量，然后将宏变量复制到报告模板中，载入生成报告中就体现出来了GSH4.0-报表预览首在审核软件中，不能直接打印审定部分的报表，只能打印送审与审定的报表通过工具下的“生成审定预算文件”，将审核工程转成Q4文件后，Q4文件显示审定的数据，直接在报表中打印GSH4.0-报表预览只需把工程量变为零GSH4.0-分部分项1、可以导入广联达工程文件 2、可以导入excel格式的送审文件 3、考虑纸质文档的审核GSH增减说明可以在报表中打印出来，插入批注在软件中更加直观GSH可以通过过滤功能进行查找GSH 分支常见问题集可以直接单击右键删除，或将工程量改为0，建议使用第二种，会保留删除的子目或清单项名称GSH可以使用查询合同预算的功能，查询后可以直接替换合同文件GSH可以在人材机汇总界面采用市场价分析GSH 在导入被审核文件时将文件类型改为审核软件类型后导入，再进行审定工作GSH 在属性窗口下的结算审核界面可以修改GSH 在属性窗口下的结算审核界面可以查看GSH 在审增减原因分析中可以快速出报告GSH 新的审核软件GSH4.0只能导入GBQ4.0做的工程文件！如果要导入GBQ3.0做的工程文件，就要用审核软件GSH3.0GSH4.0只能导措施项目分项汇总表，别的导不进来。
广联达土建_钢筋_计价常见问题集1684问(内部资料)
序号分支问题1山西板的马凳筋怎么不给计算？2山西承台三层钢筋如何输入3山西进入绘图界面报错4山西剪力墙的保护层左右侧不同5山西基础梁的上部通常钢筋为2b25，其中有一跨的上部钢筋为2B25+2B22+2B186山西基础梁的上部钢筋为2B25，其中一跨为4B18，要求其2B25在此跨也通常布置，如何输入钢筋。
7山西钢筋导入图形的时候那些构件默认不导入？8山西飘窗板钢筋怎么输？9山西柱核心区加密箍筋如何处理？10山西剪力墙外排钢筋加一排长度只有1400的钢筋怎么处11山西条基的受力筋计算出来根数很多为什么？12山西跨内变截面梁怎么处理？13山西钢筋2009，在汇总计算的时候基础梁的跨长输入不正确的错误提示14山西钢筋2009，钢筋的长度计算公式是否可以进行统一的设置15山西如何计算电渣压力焊的接头个数16北京二次结构的怎么处理17北京GGJ2009【528版】新建轴网的时候轴号字体都非常大18北京双层双向筋有拉结筋是不是就不需要马登筋2010年分29北京剪力墙门窗洞口上下都有连梁，怎么布置30北京想单独看箍筋的量，该如何设置31长春CAD图纸导入到软件中之后，所有原为汉字的位置都显示乱码32长春用GGJ2009做一个工程，此工程有两个单元，汇总计算时两个单元想分开计算钢筋量，可以实现吗?33长春打开钢筋软件时，有如图所示报错，如何操作？34长春两边标注负筋，布置在不同板厚的交界处，分布筋在不同的板厚里面，钢筋信息是不同的在软件中如何实现35长春在GGJ2009中导柱表时，总是提示“标高格式错误”36长春圈梁的箍筋有加密区在软件中如何实现37长春汇总计算时，提示柱直筋计算结果小于0，原因？38长春温度筋不计算钢筋量39长春钢筋工程导入图形2008时报错：' ' is not a valid integer value40长春钢筋2009工程中的导到图形2008中，过梁没有导进来。
41长春剪力墙钢筋一侧的直径不同如何输入？42长春独立基础中建立带短柱杯口基础，输入短柱属性，在短柱纵筋顶部弯折属性值中给了200。
广联达BIM三维场地布置软件常见问题
广联达场布常见问题问题一：为什么修改了拟建建筑的外墙材质不起作用？答：因为是在施工阶段，需要显示装修阶段才可以。
问题二：为什么导入图纸之后动态观察显示图是飘着的？答：这个是CAD图纸有标高，在CAD中修改图层标高即可选中CAD中某一个含有标高的线右键-特性修改几何图形下面的Z坐标里面数值删掉即可问题三：导入构件和导出构件有什么作用？答：俩个功能是关联的，在场布工程一中导出构件，存到桌面上。
打开场布工程点击导入构件，选择桌面上的文件。
如下图问题四：经常出现崩溃的问题，怎么处理？原因：第一，没有安装加密锁驱动第二，电脑配置的问题处理的方法：第一，安装加密锁驱动。
第二，检查是否符合软件的基本配置要求，如果驱动不符合，可以使用驱动大师更新驱动。
问题五：画上去的封闭式临建不能旋转，移动和拉伸，为什么？原因是：在属性中给锁定打了勾，这样构件就不能进行编辑问题六：场布软件的视频打开只能听到声音，看不到图像为什么，用优酷等都试过了不行？场布软件的视频直接用【暴风影音】打开就可以了。
问题七：能不能一次打开多个工程？2.0中可以一次打开多个工程，右上角点。
问题八：广联达三维施工现场布置软件视频链接三维视频各章节介绍第一课：（CAD篇）CAD的导入方法CAD导入前图纸缩放选择/显示CAD图层CAD线快速生成墙第二课：（施工篇）主要围绕拟建房屋（两种画法）、加工棚、堆场、塔吊四部分进行，介绍图元的画法、属性设置以及应用技巧第三课：（办公生活篇）主要讲解办公生活区所涉及图元的画法。
包括活动板房、标语牌，标牌和草坪等等的画法，介绍图元的画法、属性设置以及应用技巧。
第四课：（施工大门及围墙篇）介绍施工大门及围墙，结合贴图、标语牌介绍施工大门及围墙特殊效果的的实现方法施工大门、围墙快速生成大门换材质、贴图（实例介绍）围墙换材质、贴标语牌、拼接（实例介绍）第五课：（道路篇）介绍道路的画法，结合工具栏操作进行介绍（包括通用工具栏的捕捉网格点、正交，绘制工具栏的三种绘制模式）道路路口（单向、双向）弧形道路的画法第六课：（小技巧篇）查找图元（ctrl+f）双击即可定位到该图元二/三维下旋转视角Ctrl+鼠标滚轮，相当于三维旋转视图三维旋转视图下点击滚轮可拖动画布，相当于三维视图热点的妙用贴图的妙用（立柱，大门贴图）应用编辑工具栏对图元进行细微的调整裙楼与塔楼的组合：目前可以采用堆积木的方式实现裙楼和塔楼的组合不同施工阶段拟建房屋同时展现系统设有断电保护机制，但最好随时手动保存问题九：3.0经常出现崩溃的问题，怎么处理？原因：第一，没有安装加密锁驱动第二，电脑配置的问题处理的方法：第一，安装加密锁驱动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广联达土建算量高频问题集广联达西安呼叫中心高频反馈问题广联达土建组通过对2012广联达土建组出品目录前言 (4)1、条基、独基、桩承台、地沟构件相对底标高的涵义，与底标高的区别 (5)2、砖胎膜怎么处理 (5)3、条形基础的大放脚怎么设置和计算？ (5)4、不同的基础构件需要布置哪些垫层？ (6)5、独立基础、条形基础的做法一般套在哪里？ (7)6、集水坑的单边放坡和出边距离如何调整？ (7)7、筏板基础的防水工程量如何提量？ (8)8、凸出筏板底部的下翻基础梁、独基、承台的防水怎么计算？是否需要并入到筏板底部防水？89、如何利用工程量代码提取集水坑构件的防水工程量？ (9)10、如何利用工程量代码提取桩承台构件的防水工程量？ (9)11、如何利用工程量代码提取独立基础构件的防水工程量？ (10)12、如何利用工程量代码提取条形基础构件的防水工程量？ (11)13、清单和定额计价中对于土方的计算有什么区别呢？ (11)14、什么是土方的放坡系数？ (12)15、挖土方工程量计算时，放坡系数该如何确定？ (12)16、放坡起始位置是从垫层底开始，还是垫层顶开始呢？ (12)17、土方的工作面是从垫层边开始计算，还是基础边开始的？ (13)18、基础构件和垫层布置完后，如何自动生成土方？ (13)19、自动生成土方时，如何选择土方类型？ (13)20、自动生成土方后，土方的挖土深度如何调整？ (14)21、自动生成土方后，土方的各边工作面不一致时如何调整？ (14)22、自动生成土方后，土方的各边放坡系数不一致时如何调整？ (15)23、大开挖、基坑、基槽的计算时，相互扣减的优先级是怎样的？ (15)24、计算土方工程量时，放坡重叠部分的工程量是否需要扣减？ (16)25、基础回填土和房心回填土有什么区别，在软件中如何处理？ (16)26、基础回填土方中的素土和灰土各是什么意思，有什么区别？ (17)27、回填土是如何计算的？ (17)28、素土回填或灰土回填体积工程量计算时为什么会扣“房间”？ (18)29、素土和灰土分别是怎么扣减“房间”的 (18)30、卫生间立面防水怎么设置 (19)31、图形算量GCL2008软件中地沟怎么画？ (19)32、集水坑的垫层如何布置？ (20)33、图形算量GCL2008软件中是否需要绘制暗柱 (20)34、偏心柱如何绘制？ (21)35、单梁的抹灰怎么设置 (22)36、变截面梁如何绘制 (22)37、悬挑梁怎么设置？ (23)38、拱过梁的设置 (24)39、过梁悬挑部分是否会计算？ (24)40、梁的竖向加腋怎么设置？ (25)41、现浇板【是否是楼板】的属性，是否影响计算？ (26)42、平齐板顶可以找哪些板？ (26)43、墙、梁、柱构件中【顶板顶标高】的属性和平齐板顶有何区别？ (26)44、螺旋板的垫层如何布置？ (27)45、图形算量中，现浇板套了【投影面积】的代码为什么不出量 (27)46、保温墙在什么情况下使用？ (27)47、墙的类别与材质不匹配会导致哪些工程量计算不正确？ (28)48、砖墙为什么不计算外墙内脚手架面积？ (28)49、房间如何添加依附构件？ (28)50、房间内有多种材质的墙，如何添加依附墙面？ (29)51、墙面抹灰和墙面块料的区别？ (29)52、外墙面为什么智能布置不上？ (30)53、楼地面的绘制是否影响计算(墙内边线、墙轴线、墙中心线绘制)？ (30)54、房间点画时可以找哪些构件围成的封闭区域？ (30)55、点画房间时为什么会提示被分割成几个独立的图元 (30)56、墙面选择所附墙材质后依附给房间点画提示找不到父图元？ (31)57、楼地面套了防水面积的代码但为什么没有出做法工程量？ (31)58、墙面装修的工程量是否加了柱外露 (31)59、有吊顶时墙面怎么计算 (31)60、在土建算量GCL2013中，有吊顶时内墙面装修能否算到板底？ (32)61、有墙裙时墙面抹灰怎么计算？ (32)62、图形算量GCL2008中，阳台构件怎么定义？ (32)63、钢筋人防墙构件导入图形后是什么构件？ (33)64、剪力墙计算时会不会扣减填充墙？ (33)65、土建GCL2013中可以导入哪些版本的钢筋工程？ (33)66、软件中的填充墙在什么情况下使用？ (33)67、填充墙与框架间填充墙的区别 (33)68、土建GCL2013中，怎么设置拱板？ (34)69、与墙平齐的柱工程量能否单独提出？ (34)70、墙面抹灰和块料面积是否增加了门窗侧壁 (35)71、墙面装修工程量里面“区分材质”是什么意思？ (35)72、墙面装修工程量里面“不分材质”是什么意思？ (35)73、什么是墙上梁？ (36)74、墙上板下梁的侧面和底面装修是算给墙面还是天棚？ (36)75、墙上梁、柱的装修工程量能否能平齐和凸出的分开提量？ (37)76、建筑面积的原始面积&建筑面积工程量计算有什么区别？ (37)77、如何快速提取全楼某一名称构件的工程量？ (37)78、楼梯都需要计算哪些工程量？套哪些代码？ (38)79、如何剔除组合到组合构件里的构件工程量？ (38)80、如何绘制女儿墙？ (39)81、怎么组合楼梯构件？ (40)82、怎么组合飘窗？ (40)83、土方的清单工程量和定额工程量为什么不一样 (40)84、楼地面的防水工程量如何把平面和里面的完全分开 (40)85、软件绘图界面，所有的功能按钮都是灰显的 (40)86、工程量表模式和纯做法模式的区别？ (41)87、如何找到备份工程文件的路径？ (41)88、如何打开备份文件夹里的工程？ (41)89、屋面的防水怎么建模？ (42)90、屋面面积和卷边面积的区别。
(42)91、构件套用的做法能否保存起来，方便下次直接使用？ (43)92、楼地面立面防水面积大于最低立面防水高度和小于最低立面防水高度有什么区别？.. 4493、软件中余土外运的工程量该怎么提量？ (45)94、在报表预览中为什么看不到模板的清单或子目？ (45)95、圆形的现浇板如何定义斜板？ (45)96、构件在套做法时，如何查看项目特征？ (46)97、图形算量的工程为什么无法导入GBQ4.0软件中？ (46)98、如何快速检查工程中哪些构件为套取做法： (46)99、如何快速删除全楼做法？ (47)100、怎么批量删除全楼未使用的构件？ (47)广联达服务服务渠道介绍： (48)前言自广联达西安呼叫中心运营以来，越来越多的用户通过拨打呼叫中心客服电话来解决软件问题，巨大的电话量说明了广大用户在使用软件过程中还存在很多问题，为了用户更快、更方便的解决使用软件的各种问题，免去拨打电话的麻烦，广联达土建组对2012年全年的电话记录进行了详细的分析，从中筛选出用户咨询最多的问题，深入探索，仔细研究，精心编制，形成广联达钢筋高频问题集，以供用户学习使用。
1、条基、独基、桩承台、地沟构件相对底标高的涵义，与底标高的区别 解答：上述提到的构件均属于软件中的复杂构件,。
【底标高】是父构件的属性，是绝对标高的概念。
【相对底标高】是构件子单元的属性，指子单元的底标高相对于父构件底标高的高差，是一个相对标高的概念。
【相对底标高】的属性无特殊建模要求的，可不用修改，程序会根据单元的高度自动算出。
2、砖胎膜怎么处理3、条形基础的大放脚怎么设置和计算？解答：砖基础大放脚就是把砖基础砌成台阶（踏步）形状就称之为砖基础大放脚。
砖基础大放脚通常采用等高式或间隔式两种形式。
等高式大放脚是每二皮砖一收，高度为126mm ，每次收进1/4砖长加灰缝（240+10）/4=62.5mm. 间隔式大放脚是二皮一收与一皮一收相间隔，高度为126mm 和62.5mm ，每次收进1/4砖长加灰缝（240+10）/4=62.5mm .等高砖大放脚截面面积计算方法：S = 0.24*1.2 +0.06252不等高砖大放脚截面面积计算方法：S = 0.24*1.2 + 0.0625*0.0625(2+6) +0.0625*0.126*(4+8)= 0.414m 24、不同的基础构件需要布置哪些垫层？解答：图形算量软件中，垫层构件根据形式可以分为点式、线式、面式和集水坑柱墩垫层四种类型。
应用技巧：1>、点式基础构件、面式基础构件建议优先选用面式垫层，且不会影响计算结果；2>、线式基础构件如条形基础、基础梁等宜优先选用线式垫层，不建议使用面式垫层；3>、所有的垫层均可使用智能布置的方式，方便快捷；5、独立基础、条形基础的做法一般套在哪里？解答：复杂构件的做法是套在父构件上，还是子单元，是由工程量代码决定。
复杂构件的父构件一般不会计算混凝土、模板相关的工程量。
只有子单元才会计算，才有相应的工程量代码，因此需要在子单元套用相应的做法并选用正确的代码。
图形算量软件中的复杂构件，套做法提量时一般都是套在子单元上，有多个子单元时每个单元都需要套上。
6、集水坑的单边放坡和出边距离如何调整？解答：1>、在图形算量软件GCL2008中可以使用【调整集水坑放坡】的功能调整集水坑的单边放坡和出边距离；2>、在土建算量GCL2008软件586及更高的版本中，可以使用【调整放坡和出边距离】(位置相同)7、筏板基础的防水工程量如何提量？解答：筏板防水面积=底部面积+直面面积+斜面面积+外墙外侧筏板平面面积8、凸出筏板底部的下翻基础梁、独基、承台的防水怎么计算？是否需要并入到筏板底部防水？解答：独基和承台构件也可以根据实际施工工艺，通过计算规则将其外露部分的面积并入筏板底部防水面积中。
9、如何利用工程量代码提取集水坑构件的防水工程量？解答：集水坑的坑外与地基直接接触的面通常需要做防水，根据集水坑放坡形式的不同，坑外做防水的面分别为：底部平面、底部立面、底部斜面。
可以直接选用集水坑各面相应的代码即可。
集水坑的内壁四周和坑内底板也有需要做防水的，可以利用坑内的模板面积代码提取防水面积的工程量。
10、如何利用工程量代码提取桩承台构件的防水工程量？解答：桩承台防水面积=底面面积+侧面面积+顶面面积11、如何利用工程量代码提取独立基础构件的防水工程量？解答：独基防水面积=底面面积+侧面面积+顶面面积12、如何利用工程量代码提取条形基础构件的防水工程量？解答：条基防水面积=底面面积+侧面面积+顶面面积13、清单和定额计价中对于土方的计算有什么区别呢？解答：工程量清单的工程量一般指净用量，它是按照国家统一颁布的计算规则，根据设计图纸计算得出的工程净用量。
它不包含施工过程中的操作损耗量和采取技术措施的增加量，计算时不考虑工作面和放坡。
