测绘项目技术设计书(模本)
测绘项目技术设计书
西安科技大学高新学院1:500标准数字地形图测绘技术设计书第一章概述1. 1 任务来源2012年西安科技大学高新学院，毕业设计。
1.2 测区范围测区位于长安县黄良镇下北良村，测区包括南北两个校区，形状规则，约一千亩地（以最终成图面积为准）。
1.3 测区概况下北良村地处长安县的南面，沿子午大道可以直达村口，村口向西500米到达学校。
测区道路较发达，交通尚属方便。
测区地形平坦，通视条件良好。
2.已有资料3.基本技术要求第二章编制方案的技术依据(1) GB/T 20257.1-2007《1:500,1:1000,1:2000地形图图式》，以下简称《图式》(2) GB 12898-91《国家三、四等水准测量规范》(3) CH/T 1004-2005《测绘技术设计规定》(4) GB50026-2007《工程测量规范》(5) GB/T 50288-96《工程测量基本术语标准(6) GB/T 18316-2008《数字测绘成果质量检查与验收》(7) GB 14912-94《大比例尺地形图机助制图规范》(8) GB/T 18315-2001《数字地形图系列和基本要求》(9) GB/T 24356-2009《测绘成果质量检查与验收》(10)《CASS5.1测绘软件用户手册》(11)《全球定位系统（GPS）测量规范》（GB/T 18314-2001）第三章使用仪器和采用的坐标系统及高程系统3.1 使用中纬5秒级全站仪，中海达双频GPS 接收机进行测绘。
3.2 平面坐标系统：采用1980西安坐标系；3.3 高程系统：1985年国家高程基准；基本等高距：0.5米。
第四章? 成图方法、比例尺和采用的软件系统4.1成图方法：采用全解析数字化方法成图；4.2测图比例尺：1：500；4.3 采用的软件系统本测区数字化成图采用南方公司的CASS7.0数字化地形地籍成图软件。
软件系统的运行环境：①Windows XP professional操作系统②Autocad软件2005版本。

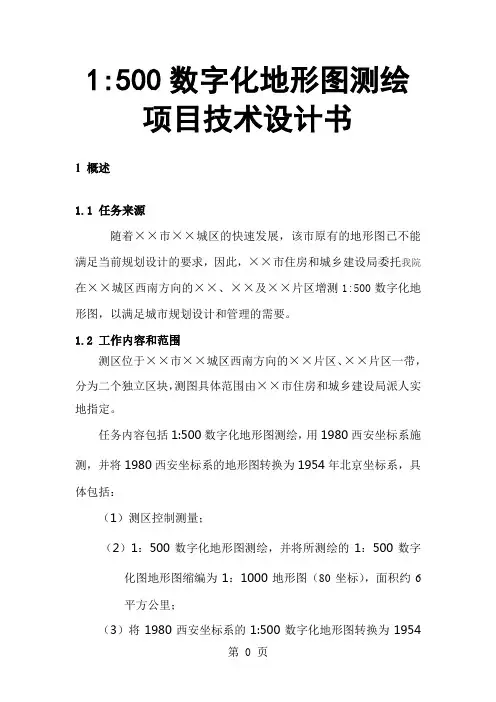

1：500数字化地形图测绘项目技术设计书29页word
1:500数字化地形图测绘项目技术设计书1 概述1.1 任务来源随着××市××城区的快速发展，该市原有的地形图已不能满足当前规划设计的要求，因此，××市住房和城乡建设局委托我院在××城区西南方向的××、××及××片区增测1:500数字化地形图，以满足城市规划设计和管理的需要。
1.2 工作内容和范围测区位于××市××城区西南方向的××片区、××片区一带，分为二个独立区块，测图具体范围由××市住房和城乡建设局派人实地指定。
任务内容包括1:500数字化地形图测绘，用1980西安坐标系施测，并将1980西安坐标系的地形图转换为1954年北京坐标系，具体包括：（1）测区控制测量；（2）1：500数字化地形图测绘，并将所测绘的1：500数字化图地形图缩编为1：1000地形图（80坐标），面积约6平方公里；（3）将1980西安坐标系的1:500数字化地形图转换为1954年北京坐标系地形图。
（4）在2009年城区地形图测绘成果的基础上，增加图幅分幅编号，并完善原有图幅结合表（电子版）；2 作业区自然地理概况和已有资料情况2.1 作业区自然地理概况××市××城区地处××省西北、云贵高原南麓，是大西南通向沿海港口的重要通道,城区介于东经108°00＇～108°07＇、北纬24°39＇～24°45＇之间。
测区地处××城区西南方向城郊结合部，测图范围主要分布有××、××村及京峒等3个村庄，该项目东北面接边地区2009年已测过1：500地形图。
测绘项目技术设计书(模本)
设计书（二号黑体）（封面）编写单位：四川中地信息工程有限公司（四号仿宋）年月日（四号仿宋）设计书（二号黑体）（扉页）项目承担单位（盖章）：四川中地信息工程有限公司（四号宋体左对齐）编写人：潘广容（四号宋体左对齐）项目负责人：唐成（四号宋体左对齐）设计负责人：刘安驰（四号宋体左对齐）审核人：魏坤山（四号宋体左对齐）2011年12月31日（四号宋体左对齐）批准单位（盖章）：（四号宋体左对齐）审批意见：审批人：年月日（四号宋体左对齐）一、概述1、说明项目来源、内容和目标、作业区范围和行政隶属、任务量、完成期限、项目承担单位和成果接收单位等。
2、作业区自然地理概况作业区的地形概况、地貌特征；气候情况；其他需要说明的情况等。
3、已有资料情况说明已有资料的数量、形式、主要质量和评价；说明已有资料利用的可能性和利用方案等。
4、引用文件说明项目设计书编写过程中所引用的标准、规范、规程或其他技术文件。
文件一经引用，便构成项目设计内容的一部分。
5、成果主要技术指标和规格说明成果的和种类及形式、坐标系统、高程基准，成图比例尺、投影分带、投影方法，分幅编号方法，数据基本内容、数据格式、数据精度及其他技术指标等。
二、设计方案1、规定测绘生产过程中的硬件、软件配置要求。
○1规定对生产过程所需的主要测绘仪器、数据处理设备、数据存储设备、数据传输网络等技术设备的要求；○2对外业测绘，根据作业区的具体情况，规定对生产所需的主要交通工具、主要物资、通信联络设备及其他必需的装备等。
○3规定生产过程中的应用软件。
2、技术路线及工艺流程说明项目实施的主要生产过程和这些过程之间输入、输出的接口关系。
应用流程图或其他形式清晰、准确地规定出生产作业的主要过程和接口关系。
3、技术规定规定各专业活动的主要过程、作业方法和技术、质量要求。
特殊的技术要求，采用新技术、新方法、新工艺的依据和技术要求。
（下面以地形地籍测量为例，列出技术规定的主要内容和格式）（一）控制测量○1选点、埋石规定作业的主要过程、作业方法和精度质量要求。
某县城区数字化地形图测绘项目技术设计书
某县城区数字化地形图测绘项目技术设计书一、引言本技术设计书旨在对某县城区数字化地形图测绘项目进行详细的技术设计和规划。
通过采集地形数据、进行测绘和处理，将现有地形转化为数字化地形图，为城市规划、土地利用、交通规划等提供准确可靠的数据支持。
二、测绘任务1. 测绘范围本次测绘项目的范围为某县城区的全域范围，包括市区以及周边行政区域。
具体边界如下：东至X街道，西至Y街道，南至Z路，北至W路。
2. 测绘内容本项目的测绘内容主要包括以下方面数据的采集和处理：2.1 地形控制点的建立：选择合适的地形控制点，通过GPS定位和全站仪测量，建立地形控制点网络，提供精确的地理位置信息。
2.2 地表形态数据采集：利用航空摄影测量技术，获取城区地表的高程和地貌信息，包括山脉、平原、河流、湖泊等特征，以及道路、建筑、水系等基础设施。
2.3 空中摄影数据处理：通过航空遥感数据的处理与配准，提取出高质量的数字影像，并与地形控制点进行匹配和校正，以获取具有地理准确性的高程数据。
2.4 地形数据建模：利用地理信息系统（GIS）技术，将采集的地形数据进行建模和整合，生成数字化地形图。
包括数字高程模型（DEM），数字地面模型（DTM）等。
三、技术方案1. 采用遥感技术为了更好地获取广域的地形数据，本项目将采用航空摄影测量技术进行数据采集。
通过航空遥感的方法，能够覆盖大面积区域，并具备高精度和高分辨率的特点。
2. 使用专业测绘设备为了确保测绘的准确性和可靠性，本项目将使用先进的测绘设备，包括全站仪、GPS定位仪和数字影像设备等。
这些设备具备高精度和稳定性，能够满足项目需求。
3. 数据处理与整合采集到的数据将通过数字影像处理软件进行初步处理，包括图像配准、去噪处理等。
接下来，利用地理信息系统软件，将数据进行整合和模型建立，生成数字化地形图。
四、项目实施计划1. 前期准备阶段（1个月）在前期准备阶段，将组织相关人员，制定测绘方案，确定测绘范围和任务，采购所需设备，同时进行现地实地考察，对测绘区域进行初步的勘察。
测绘项目技术设计书-12页文档资料
×××项目技术设计书××测绘单位20××年××月××日××××项目技术设计书项目承担单位（盖章）：设计负责人：审核意见：主要设计人：审核人：年月日年月日（模板具体需根据工程不同细化与修改）目录1概述 (1)1.1项目来源及目的 (1)1.2工作内容及工作量 (2)1.3作业区范围 (2)1.4工期 (2)2 作业区自然地理概况和已有资料情况 (2)2.1作业区自然地理概况 (2)2.2已有资料情况 (2)2.2.1 平面控制资料 (2)2.2.2 高程控制资料 (2)2.2.3 地形图资料 (2)3 技术规范 (3)4 成果（或产品）主要技术指标和规格 (3)4.1测绘基准 (3)4.2测量精度指标 (3)5 设计方案 (3)5.1软件和硬件配置要求 (3)5.1.1 软件 (3)5.1.2 仪器人员设备 (4)5.2技术路线和作业流程 (4)5.3.2 点位布设 (4)5.3.3 控制点的命名、编号 (5)5.3.4 观测 (5)5.3.5 数据处理 (6)5.3.6 1∶500比例尺地形图测绘 (8)5.5提交成果资料（根据合同要求修改） (9)5.6质量保证措施和要求 (9)5.6.1 人力资源 (9)5.6.2 仪器设备 (9)5.6.3质量控制措施 (9)5.6.4进度安排 (10)附图1：××区控制测量GPS控制点布测图 ............................................................. 错误！未定义书签。
附件2：GPS外业观测手簿 .......................................................................................... 错误！未定义书签。

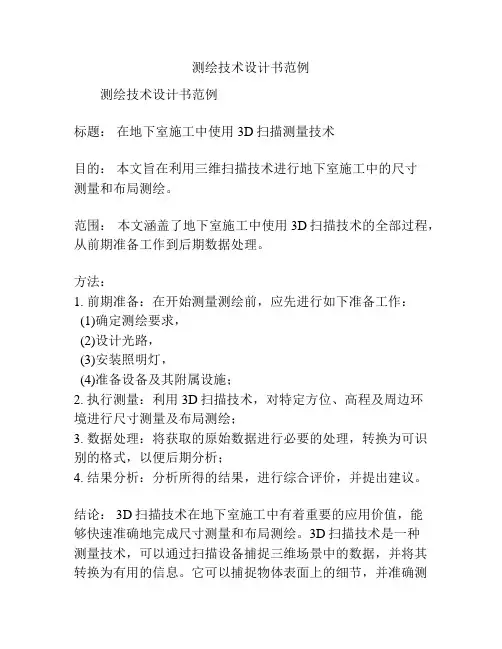

测绘技术设计书范例
测绘技术设计书范例测绘技术设计书范例标题：在地下室施工中使用3D扫描测量技术目的：本文旨在利用三维扫描技术进行地下室施工中的尺寸测量和布局测绘。
范围：本文涵盖了地下室施工中使用3D扫描技术的全部过程，从前期准备工作到后期数据处理。
方法：1. 前期准备：在开始测量测绘前，应先进行如下准备工作：(1)确定测绘要求，(2)设计光路，(3)安装照明灯，(4)准备设备及其附属设施；2. 执行测量：利用3D扫描技术，对特定方位、高程及周边环境进行尺寸测量及布局测绘；3. 数据处理：将获取的原始数据进行必要的处理，转换为可识别的格式，以便后期分析；4. 结果分析：分析所得的结果，进行综合评价，并提出建议。
结论： 3D扫描技术在地下室施工中有着重要的应用价值，能够快速准确地完成尺寸测量和布局测绘。
3D扫描技术是一种测量技术，可以通过扫描设备捕捉三维场景中的数据，并将其转换为有用的信息。
它可以捕捉物体表面上的细节，并准确测量物体的长度、宽度和深度。
在地下室施工中，3D扫描技术能够快速准确地测量空间尺寸、布局等信息，并可能被用于施工前和施工期间的空间组织和分析。
该方法还可以用于地下室内部的力学校核，从而确保工程的安全。
在总结上，3D扫描技术可以为地下室施工提供良好的测量和布局信息，从而提高施工速度和质量。
此外，3D扫描技术还可以为施工中的力学校核提供帮助，保障施工质量。
当然，由于扫描技术的更新换代以及可能出现的相关故障，应该注意合理使用和保养设备，以避免影响施工质量和进度，确保地下室施工工作的顺利完成。
请问您还需要什么帮助？。
测绘项目专业技术设计书
测绘项目专业技术设计书一、项目背景和目的测绘项目专业技术设计书是为了满足测绘项目的需求，确保项目的顺利进行和高质量完成而编写的一份详细设计文档。
本文将围绕着测绘项目的背景、目的、技术要求、实施方案、工作计划、风险控制等方面进行详细阐述。
二、项目背景测绘项目是指利用测量技术对地球表面进行测量和绘制的工程项目。
在现代社会中，测绘项目在土地管理、城市规划、资源开发、环境保护等方面起着重要作用。
本项目的背景是为了满足某地区土地管理和城市规划的需求，通过测绘技术对该地区进行详细测量和绘制，为后续的规划和管理工作提供准确的数据支持。
三、项目目的本项目的目的是通过测绘技术对目标地区进行精确测量和绘制，获取准确的地理信息数据，并将其整合到地理信息系统中，为土地管理、城市规划、资源开发等决策提供科学依据。
具体目标包括：1. 获取目标地区的地形、地貌、地下水位等地理信息；2. 绘制目标地区的地形图、地貌图、水系图等专题图；3. 建立目标地区的地理信息数据库，实现数据的存储和管理；4. 提供准确的地理信息数据支持，为相关部门的决策提供科学依据。
四、技术要求本项目的技术要求主要包括测量仪器的选择、测量方法的确定、数据处理的方法和标准等方面。
具体要求如下：1. 测量仪器的选择：根据目标地区的特点和测量任务的要求，选择适合的测量仪器，包括全站仪、GNSS接收机、测量车等。
2. 测量方法的确定：根据目标地区的地形、地貌、测量精度要求等因素，确定测量方法，包括三角测量、电磁测量、卫星定位等。
3. 数据处理的方法和标准：根据测量数据的特点和质量要求，确定数据处理的方法和标准，包括数据过滤、平差处理、误差分析等。
五、实施方案本项目的实施方案主要包括项目组织、工作流程、时间安排和人员配备等方面。
具体实施方案如下：1. 项目组织：成立测绘项目组，确定项目负责人和各成员的职责和权限，建立项目组织结构。
2. 工作流程：按照测绘项目的工作流程，包括前期准备、测量、数据处理、图绘和报告编写等环节，制定详细的工作计划。
测绘项目测量技术设计书(模板)
XXXXXXX1：500数字化地形图技术设计书审批意见：总工程师：年月日审批人（签章）：主要负责人：年月日批准单位：申报单位：株洲市云龙测绘有限公司2016年10月XX省XX市XXX1：500数字化地形图测绘技术设计书为满足XXXXXX规划建设的需要，受XXXX（委托单位名称）的委托，我公司承担了XXXXX（具体项目地块名称）1:500数字化地形图测绘任务。
为保质保量按期完成该项目，特制定本设计书，望项目技术人员在作业过程中认真执行。
一、概述1.1测区概况XXXXX位于XX市XXXXX及其周围区域，隶属XX市XX区。
测区位于东经110°20′～110°25′和北纬19°50′～19°52′之间。
测区内主要有XXXXX、XXXXX、XXXXX等住宅小区，测区地势平坦，平均海拔为XX米，交通便利，通视良好。
本次作业的主要任务是进行由甲方指定范围内约XXX 平方公里的1：500数字化地形图测绘。
1.2 测区已有成果资料的分析与利用1.2.1 控制资料测区内有XX市XXXX局于XXXX年XX月测量的XX个一级图根导线点，其点名为E002、E015、E007，其坐标系为：XXXXXX坐标系；高程系为：1985国家高程基准。
成果如下：注：上表单位为米。
经实地踏勘，上述3个一级图根导线点标志均完好，经检测其已知点坐标数据正确，误差符合测量规范要求，成果可靠。
鉴于本次测区面积较小，因此将上述三点作为起算点发展二级图根用于测图。
1.2.2 地形资料有甲方提供的覆盖测区的1：500航片，可用于图根选点和安排生产；有XX市XXXX局提供的XXXXX，按照其提供坐标准确标绘在本次所测绘地形图上。
1.3 作业依据（1）《全球定位系统（GPS）测量规范》（GB/T18314—2009）；（2）《卫星定位城市测量技术规范》（CJJ/T 73-2010）（3）《城市测量规范》（CJJ/T 8-2011）（4）《全球定位系统实时动态测量（RTK）技术规范》（CH/T 2009-2010）（5）《1：500 1：1000 1：2000外业数字测图技术规程》（GB/14912-2005）；(6 ) 《国家基本比例尺地形图图式第1部分：1:500 1:1000 1:2000 地形图图式》（GB/T 20257.1－2017）；（7）《数字测绘产品检查验收规定和质量评定》（GB/T18316－2001）；（8）《XX市XXXXX1：500数字化地形图测绘技术设计书》；1.4坐标和高程系统1.4.1坐标系统：XXXXX坐标系。
测绘项目技术计划书范文
测绘项目技术计划书范文一、项目背景随着社会的不断发展，测绘技术在各个领域的应用越来越广泛。
测绘项目作为一项重要的工程项目，具有重要的实用价值和社会意义。
我公司作为一家专业的测绘公司，拥有丰富的项目经验和技术实力，在当前市场竞争激烈的情况下，需要不断提升自己的技术水平，以满足客户的需求和提升自身竞争力。
二、项目目标本项目旨在提高公司的测绘技术水平，提升项目执行效率，提高项目完成质量，进一步拓展市场份额，实现公司可持续发展。
三、项目内容1.项目选址：选择符合项目要求的地理环境和条件良好的测绘工程项目地点。
2.项目规划：根据项目要求和需求，制定详细的测绘项目规划，包括项目范围、时限、预算等内容。
3.项目设计：设计符合测绘工程标准的测绘方案和技术路线。
4.项目实施：根据项目规划和设计方案，进行测绘工程项目的实施工作。
5.项目验收：对项目实施过程进行全面检查和验收，确保项目完成质量。
6.项目总结：对项目实施过程进行总结和反思，为今后的测绘项目提供经验和借鉴。
四、项目实施方案1.项目选址：根据项目规模和要求，选择符合条件的地点进行测绘工程项目的选址工作。
考虑到项目的便捷性和安全性，优选地点应有完备的基础设施和通讯设施。
2.项目规划：在选址确定后，制定详细的项目规划，包括项目范围、时间节点、预算等内容，并与相关部门进行沟通和协调，最终确定最合适的测绘工程项目规划方案。
3.项目设计：根据项目规划方案，设计测绘方案和技术路线，确保项目实施的顺利进行，并能够满足客户的需求和要求。
4.项目实施：根据设计方案，组织实施测绘工程项目，确保项目实施的质量和进度，并及时解决项目中出现的问题和困难。
5.项目验收：在项目实施完成后，进行全面的检查和验收，确保项目达到质量要求，并及时进行微调和改善。
6.项目总结：对项目的实施过程进行总结和反思，总结经验，吸取教训，为今后的项目提供参考和借鉴。
五、项目进度安排1.项目选址阶段（1周）：确定测绘工程项目选址，开展选址工作。
测绘项目专业技术设计书
测绘项目专业技术设计书一、引言测绘项目专业技术设计书是为了满足测绘项目的需求而编写的一份详细设计文档。
本文档旨在提供一个全面的技术设计方案，确保项目能够按时、高质量地完成。
本文档将包括项目的背景介绍、目标与需求、技术设计方案、实施计划、风险评估等内容。
二、背景介绍在这一部分，我们将对测绘项目的背景进行介绍，包括项目的目的、范围、相关方和约束条件等。
同时，我们还会对项目的重要性和意义进行阐述，以便读者能够更好地理解项目的背景。
三、目标与需求在这一部分，我们将明确项目的目标和需求。
项目的目标是指我们希望通过这个测绘项目达到的结果或效益。
需求是指项目所需要满足的具体要求和功能。
我们将详细列出项目的目标和需求，并对每个需求进行具体的描述和分析。
四、技术设计方案在这一部分，我们将详细阐述测绘项目的技术设计方案。
我们将从数据采集、处理、分析和输出等方面进行设计。
具体包括以下几个方面：1. 数据采集：我们将介绍采集数据的方法和工具，包括使用的测量仪器、数据传输方式等。
同时，我们还会对数据采集的时间和频率进行规划。
2. 数据处理：我们将介绍数据处理的流程和方法，包括数据的清洗、校正、配准等。
同时，我们还会对数据处理的软件和算法进行选择和说明。
3. 数据分析：我们将介绍数据分析的方法和工具，包括地理信息系统（GIS）的应用、统计分析方法等。
同时，我们还会对数据分析的结果进行解读和分析。
4. 数据输出：我们将介绍数据输出的方式和格式，包括制图、报告、数据交付等。
同时，我们还会对数据输出的质量进行控制和评估。
五、实施计划在这一部分，我们将详细规划测绘项目的实施计划。
我们将确定项目的关键里程碑和里程碑完成时间，同时还会制定详细的工作计划和进度表。
我们还会对项目的资源需求进行评估和规划，包括人力、物力和财力等方面。
六、风险评估在这一部分，我们将对测绘项目的风险进行评估和分析。
我们将列出可能出现的风险和问题，并对其进行评估和分析。
红星水库测绘项目技术设计书模板
红星水库测绘项目技术设计书《红星水库》项目技术设计书第一章概述第一节地形测量的目的、任务为满足哈尔滨市发展和规划建设的需要, 哈尔滨市政府决定对阿城区红星水库约27 km2进行1:1000和1: 地形图测量。
我公司受哈市建设局的委托, 承担了此项任务, 计划于10月5日至12月30日完成内外业全部工作。
本次地形测量的主要任务是:1.采用先进的GPS( 全球定位系统) 测量技术, 建立E级GPS基本控制网, 为红星水库建设规划以及今后的规划建设施工提供可靠的测量控制点。
控制面积约30km2。
2.平面坐标系1980西安坐标系, 1985国家高程基准, 中央子午线东经126°,3°带高斯投影3. 图幅采用50*50正方形分幅4.所有E级控制点要进行四等直接水准测量5.执行国家测绘行业或建设不的技术标准规范第二节测区概况红星水库位于哈尔滨市阿城区东部度阿城区域区中心15公里处测区面积约27 km2 其中山区约10km2比高30—170米, 测图比例尺1: , 其余为丘陵地区, 山地树木茂盛, 丘陵地区多为旱地和水田, 测图比例尺1:1000第三节已有资料的分析评价和利用一、平面控制资料收集到测区内和边缘处三等三角点两个( 1954北京坐标系成果) , D级GPS点2个( 1980西安坐标系成果) , 保存完好, 能够利用;二、高程控制资料收集到国家二等水准点1个, 成果均为1956黄海高程系, 三等水准点2个, 成果为1985国家高程基准, 保存完好, 能够利用;三、图纸资料测区1: 10000地形图, 1990年航测成图, 能够做初步设计和生产指挥用图。
第四节作业技术依据本次地形测量工作执行的作业技术依据如下:1、国家建设部部颁标准《城市测量规范》( CJJ8—99) , 以下简称《规范》;2、国家质量技术监督局3月5日发布, 9月1日实施的《全球定位系统( GPS) 测量规范》( GB/T 18314— ) , 以下简称《GPS 规范》;3、国家质量技术监督局1995年9月15日发布, 1996年5月1日实施的《1:500 1:1000 1: 地形图图式》( GB/T 7929—1995) , 以下简称《图式》;4、国家质量技术监督局1994年1月14日发布, 1994年10月1日实施的《大比例尺地形图机助制图规范》( GB14912—94) , 以下简称《机助制图规范》;5、国家质量技术监督局发布的《1:500 1:1000 1: 地形图数字化规范》( GB/T 17160—1997) , 以下简称《数字化规范》;6、《哈尔滨市经济开发区地形测量技术设计书》, 以下简称《设计书》。
测绘项目技术设计书(土地测量学)
xx大学土地测量学实习项目技术设计书学年、学期：2020年秋学期项目名称：土地测量学实习专业：小组：第01小组小组成员：指导教师：项目日期：提交日期：土地测量学实习项目技术设计书1 项目概述1.1项目简介项目名称：土地测量学实习实习时间：实习地点：实习小组：第01小组1.2施测目的实习目的：以小组为单位，在限定范围和时间内独立完成明确的测绘任务，测量作业和精度满足行业规范要求。
以测量基础理论和基础知识为指导，结合现代测绘科学技术和手段，进行工程实践。
实习要求：小组成员之间需相互配合，各负其责。
小组长是测量实习的负责人。
班级内的小组之间是既竞争又合作的关系，以及可以通过其他的一些渠道以获取更多有用的资源，以确保高效率、高质量的完成土地测量学的实习任务，学习到实践的知识。
1.3项目任务1.4水平角上、下半测回角值之差：不超过40” 图根导线角度闭合差：n f b "60±≤容 图根导线全长相对误差：20001≤容k 每观测20-30个碎部点后，应重新瞄准起始方向检查其变化情况，起始方向读数偏差：不超过4’1.5设备与工具全站仪1台，脚架1个 棱镜2个，安棱镜的对中杆2支 手持测距仪1个，卷尺1个 数据记录表1个，记录笔1支 油漆1盒，毛笔1支2 测区概况测区：02测区（西一和西二教学楼附近） 测区范围：北至……，南至……，东部界限为……，西部界限为……。
测区组成：各边界道路；人行道；北部大块绿地；西一西二教学楼周边绿地；西一教学楼及其附属物及中间绿地连廊；西一西二教学楼间绿地连廊；西二教学楼及其附属物及中间绿地连廊。
（其中绿地还包括小路、花坛、木椅等地物；人行道还包括路边的独立树木）3 参考规范4 成果主要技术指标和规格 4.1图根导线选点和观测4.2图根导线测量平差计算4.3地形测量4.4碎部测量5 项目要求5.1 软件和硬件配置要求规定测绘过程中的硬、软件配置要求，主要包括：a.硬件：全站仪1台，脚架1个棱镜2个，安棱镜的对中杆2支手持测距仪1个，卷尺1个数据记录表1个，记录笔1支油漆1盒，毛笔1支b.软件：……5.2 上交和归档成果（或产品）及其资料内容和要求分别规定上交和归档的成果（或产品）内容、要求和数量，以及有关文挡资料的类型、数量等，主要包包括：a.成果数据：地形图，3D地形图和日照分析，土地利用现状调查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目名称（二号黑体）
设计书
（二号黑体）
（封面）
编写单位：
xxxx信息工程有限公司
（四号仿宋）
____年__月__日
（四号仿宋）
项目名称
（二号黑体）
设计书
（二号黑体）
（扉页）
项目承担单位（xx）：
xxxx信息工程有限公司
（四号xx左对齐）编写人：
xx
（四号xx左对齐）
项目负责人：
xx
（四号xx左对齐）
设计负责人：
xx驰
（四号xx左对齐）
审核人：
xxxx
（四号宋体左对齐）2011年12月31日
（四号xx左对齐）
批准单位（xx）：
（四号xx左对齐）
审批意见：
审批人：
____年__月__日
（四号xx左对齐）
一、概述
1、说明项目来源、内容和目标、作业区范围和行政隶属、任务量、完成期限、项目承担单位和成果接收单位等。
2、作业区自然地理概况
作业区的地形概况、地貌特征；气候情况；其他需要说明的情况等。
3、已有资料情况
说明已有资料的数量、形式、主要质量和评价；说明已有资料利用的可能性和利用方案等。
4、引用文件
说明项目设计书编写过程中所引用的标准、规范、规程或其他技术文件。
文件一经引用，便构成项目设计内容的一部分。
5、成果主要技术指标和规格
说明成果的和种类及形式、坐标系统、高程基准，成图比例尺、投影分带、投影方法，分幅编号方法，数据基本内容、数据格式、数据精度及其他技术指标等。
二、设计方案
1、规定测绘生产过程中的硬件、软件配置要求。
1规定对生产过程所需的主要测绘仪器、
○数据处理设备、数据存储设备、数据传输网络等技术设备的要求；
2对外业测绘，根据作业区的具体情况，规定对生产所需的主要交通工○具、主要物资、通信联络设备及其他必需的装备等。
3规定生产过程中的应用软件。
○
2、技术路线及工艺流程
说明项目实施的主要生产过程和这些过程之间输入、输出的接口关系。
应用流程图或其他形式清晰、准确地规定出生产作业的主要过程和接口关系。
3、技术规定
规定各专业活动的主要过程、作业方法和技术、质量要求。
特殊的技术要求，采用新技术、新方法、新工艺的依据和技术要求。
（下面以地形地籍测量为例，列出技术规定的主要内容和格式）
（一）控制测量
1选点、埋石○规定作业的主要过程、作业方法和精度质量要求。
测量路线、标志、点位选址、重合利用旧点、联测点踏勘、点名及其编号规定；测量标志、标石材质选取、标石规格、类型、点位路线图及点之记。
2GPS(E)级控制测量○规定测量仪器的类型、数量、精度指标、检定情况；确定观测网的精度等级、技术指标；规定作业过程的方法和技术要求；规定观测成果记录的内容和要求。
3数据处理○外业成果检查、整理、预处理的内容和要求；基线处理软件；基线向量解算方案和数据质量检核；确定平差方案、高程拟合方案；规定补测与重测的条件和要求。
（二）地形地籍测量
1图根控制测量。
规定图根点的布设、密度、标志设置、仪器、测量方○法、限差等要求。
2规定野外数据采集的内容、精度。
○3规定属性调查的内容和要求。
○4规定数据处理方法、分层、采用的制图软件。
○5规定高程注记密度、位置等。
○6各种权属界、行政界线表示方法。
○7界址点、界址线的设置方法。
○8地理名称、各种注记的密度和注记方法。
○9图幅分幅方法、图面整饰等。
○
4、测绘成果资料上交的内容和要求
1成果数据：
规定数据内容、组织、格式，存储介质，包装形式和标识○
及其上交和归档的数量等。
2文档资料：
规定需上交和归档资料的类型（包括技术设计文件、技术○
总结、质量检查验收报告、作业过程中的重要记录）和数量等。
5、质量保证措施和要求
1组织管理措施。
规定项目实施的组织管理和主要人员的职责和权限。
○2资源保证措施。
对人员的技术能力或培训的要求；软、硬件装备的需○
求。
3质量控制措施。
规定生产过程的质量控制环节和产品质量检查、验收○的主要要求。
4数据安全措施。
规定数据安全和备份方面的要求。
○
6、进度安排
1根据设计方案，分别计算统计各工序的工作量.○2根据工作量和计划投入人员、仪器。
列出进度计划和各工序的衔接计○
划。
7、附录
1需进一步说明的技术要求。
○2有关的设计附图、附表。
○。
