任务13 加工中心刀库的安装
刀库安装及调试方法

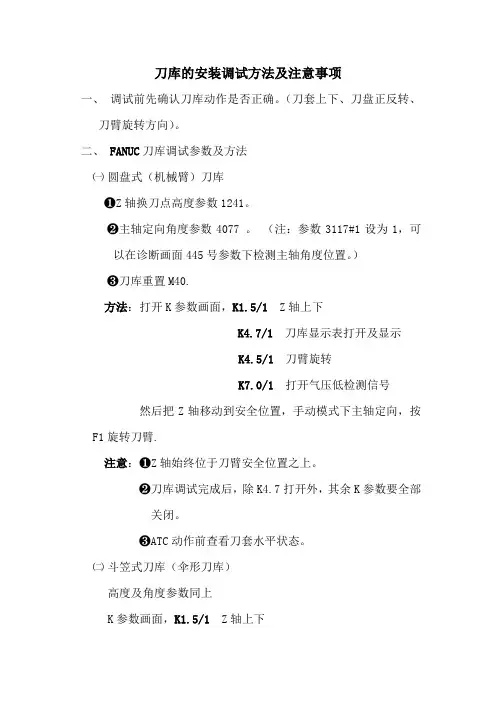

刀库的安装调试方法及注意事项一、调试前先确认刀库动作是否正确。
（刀套上下、刀盘正反转、刀臂旋转方向）。
二、FANUC刀库调试参数及方法㈠圆盘式（机械臂）刀库❶Z轴换刀点高度参数1241。
❷主轴定向角度参数4077 。
（注：参数3117#1设为1，可以在诊断画面445号参数下检测主轴角度位置。
）❸刀库重置M40.方法：打开K参数画面，K1.5/1 Z轴上下K4.7/1 刀库显示表打开及显示K4.5/1刀臂旋转K7.0/1 打开气压低检测信号然后把Z轴移动到安全位置，手动模式下主轴定向，按F1旋转刀臂.注意：❶Z轴始终位于刀臂安全位置之上。
❷刀库调试完成后，除K4.7打开外，其余K参数要全部关闭。
❸ATC动作前查看刀套水平状态。
㈡斗笠式刀库（伞形刀库）高度及角度参数同上K参数画面，K1.5/1 Z轴上下K6.0/1刀盘进退然后把Z轴移动到安全位置，手动模式下主轴定向，按F1进退刀盘。
三、三菱刀库调试方法及参数㈠圆盘式（机械臂）刀库❶Z轴换刀点高度参数2038❷主轴定向角度参数3108❸M21刀套下（垂直）❹M20刀套上方法：打开IF诊断画面L102/1 Z轴上下L107/1 机械臂旋转然后把Z轴移动到安全位置，在位置画面输入M25（扣刀）/M26（换刀）/M27（刀臂回到位）执行刀臂动作。
注意：❶刀库调试完成后，L102、L107要置为0.❷ Z轴始终位于刀臂安全位置之上。
❸ATC动作前查看刀套水平状态。
㈡斗笠式刀库高度及角度参数同上IF诊断画面X21A/1 Z轴上下Y206/1刀盘进退然后把Z轴移动到安全位置，在IF诊断画面下对Y206/1或0进行刀盘进退。
四、刀库安装调试注意事项。
①安装前先检查刀库外观有无破损，油漆是否刮花，是否缺少零部件，及时向质检反应。
缺少的零部件不要到仓库里随便拆装。
②圆盘刀库调试前要先检查刀库刀臂与刀套的中心是否正确，方法，按电磁阀强制刀套向下，装上对刀仪，旋转刀臂，用对刀棒检查中心是否正确。
加工中心刀具安装规范流程
加工中心刀具安装规范流程加工中心是相对常见的加工设备，它主要用于对零件进行自动加工。
在加工过程中，刀具是非常重要的一环。
刀具的质量和安装情况直接影响到加工的效率和加工质量。
因此，在加工中心使用之前，我们需要了解加工中心刀具安装规范流程，以确保安装正确，并最大限度地发挥刀具的作用。
一、刀具准备在安装加工中心刀具之前，我们需要提前做好刀具的准备工作。
首先，需要检查刀具的种类、长度和直径，确保所选用的刀具类型与零件加工相匹配。
其次，需要对刀具进行清洗和涂上润滑油，这可以有效地减少刀具与工件摩擦而引发的磨损。
二、加工中心的准备在进行刀具安装之前，我们需要对加工中心作好准备工作。
首先，需要检查加工中心的夹具、大盘、工件和磨擦部分是否清洁，并进行必要的润滑。
其次，需要对加工中心的刀座进行检查和维护，确保它们处于最佳状态。
最后，需要对加工中心进行定位和开机前测试，以确保它可以正常使用。
三、刀具安装刀具安装是整个流程中最为重要的一环。
刀具的安装需要按照特定的步骤和规范进行，以确保刀具安装正确并最大限度地发挥其效用。
首先，需要选择合适的刀座并对其进行调整，确保其与机床的主轴相平行。
其次，需要在刀座上插入刀杆，确保其固定牢靠。
接着，需要选择合适的刀头并将其装在刀杆上。
在安装刀头时，需要确保其与工件表面保持一定的距离，以防止刀头碰到工件而造成刀具损坏。
四、刀具检查和测试刀具安装完成后，我们需要对刀具进行检查和测试，以确保其平衡性和质量。
首先，需要进行外观检查，检查刀具表面是否平整，无裂缝和其它表面损伤。
其次，需要进行动平衡测试，以确保刀具的平衡性良好。
最后，需要进行加工试验，以测试刀具的质量和效果。
总之，加工中心刀具安装规范流程对于加工的效率和质量来说都是非常重要的。
在进行刀具安装时，需要按照规范进行，并做好相应的检查和测试工作。
只有这样，我们才能够利用刀具的最大优势，达到最好的加工效果。
刀库安装调整
日期
标记 处数
更 改 文 件 号
签字
日期
标记 处数 更 改 文 件 号
签字
日期
标记 处数 更 改 文 件 号
签字
日期

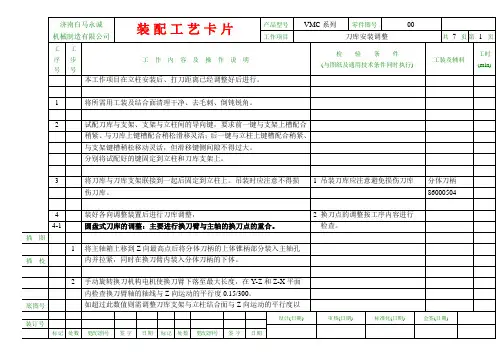

济南白马永诚 机械制造有限公司

工 序 号 工 作 说 明
产品型号 工作项目
VMC 系列
零件图号
00
共 7 页第 5 页 件 工装及辅料 工时 (min)
7 8
Z 轴回参考点。 下移主轴箱，使分体刀柄的上体锥柄部与刀卡上分体刀柄的下体之间 的间隙为 0. 15—0. 25 ㎜之间。 （用塞尺测量）
9 10
记录此位置的 Z 轴座标值。 当此位置的 Z 轴座标值小于 365 ㎜或大于 370 ㎜则调整参考点挡块的位 置；
标记 处数 更 改 文 件 号
签字
销工作长度的 60%
标记 处数 更 改 文 件 号
签字
日期
标记 处数
更 改 文 件 号
签字
日期
标记 处数 更 改 文 件 号
签字
日期
标记 处数 更 改 文 件 号
签字
日期
VMC 系
列
立
式
加
工
中
心
装
配
工
艺
卡
片
刀 库 安 装 调 整
设计 审核 标准化 会签 批准
济南白马永诚 机械制造有限公司
年 月 日
11
调整刀库支架在 Y 和 X 向的位置，同时用分体刀柄的中间轴检验分体 刀柄的上下两体的中心是否重合（中间轴是否顺利通过） ，上下两体中 心重合则换刀臂与主轴的换刀点重合调整完毕。
12
换刀点的调整 Z 向返回参考点后下移主轴箱到刀库夹臂 Z 向换刀点的上方使分体刀柄 的上体锥柄部与刀卡上分体刀柄的下体之间的间隙为 0.3-0.5 ㎜之间。 （用塞尺测量）记录此处的机械座标值，并设定此值为主轴抓刀/松刀 点座标。将主轴箱上升 100mm 处记录此处的机械座标值，并设定此值
