EMIT MAXWELL 瞬变电磁法勘探数据处理

瞬变电磁法勘探仪器操作步骤及软件分析

矿用瞬变电磁仪仪器操作步骤开机----菜单----按1置参----输入侧线号01-----输入-----测点号-----输入-----发送频率（0-125HZ、1-75HZ、2-25HZ、3-8.3HZ）---输入---叠加次数（0064）-----发送边数（1.5*1.5）------发送匝数（6）--------接收边长（1.5*1.5）----接收边长匝数（12）------抑制参数（3）----发送电压（6V）----日期。

按菜单---2检测----校零----测电流（观察电流是否小于2，如果电流过大、过小应检查发射电圈是否短路，观察脉冲波形是否平常，关断时间是否正常（小于1.0以内））按菜单---选项----1、测点号自动加一2、数据自动储存3、千倍开按相应键改变选择4、定点数制5、手动采样--------自测增益-----采样------矿用瞬变电磁仪软件分析流程打开软件-------数据传输---------文件转换（找到图打开）------不分析----确认计算（晚期）------（1--14）测点------找转换后的HP ------数据---转换—b=b*90----确认-----另存（时深转换后的数据HP）---（时深…HP）打开------网格-----数据----网格化数据----------（……………………………………..网格线索几何学Min Max 间距道距X方向 1 15Y方向-80 0--------地图-------等值线图----------新建等值线图---------双击------常规-----填充等值线、平滑……..颜色比例（高）----------应用-----------等级---------填充----------前景色（双击）颜色谱（选蓝色（低阻））----依次选浅颜色-------属性---（常规制度比例-------主间距网格线---线条）文件------输出（结果图1 ：*emf ）-----------保存结果图1（可保存各种格式）。

瞬变电磁法及其在工程地球物理勘探中的应用

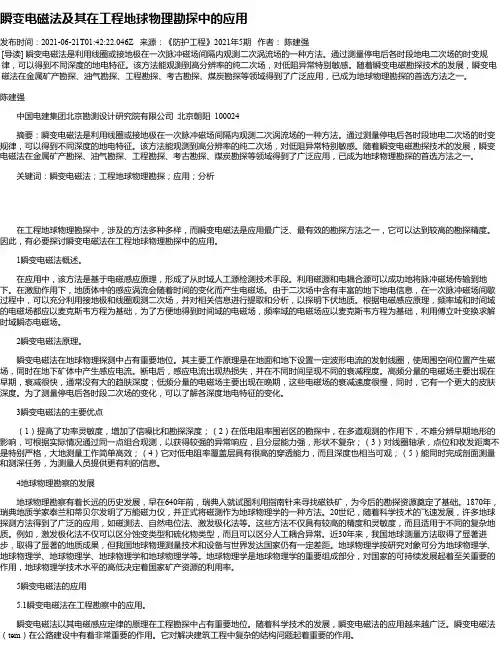

瞬变电磁法及其在工程地球物理勘探中的应用发布时间：2021-06-21T01:42:22.046Z 来源：《防护工程》2021年5期作者：陈建强[导读] 瞬变电磁法是利用线圈或接地极在一次脉冲磁场间隔内观测二次涡流场的一种方法。

通过测量停电后各时段地电二次场的时变规律，可以得到不同深度的地电特征。

该方法能观测到高分辨率的纯二次场，对低阻异常特别敏感。

随着瞬变电磁勘探技术的发展，瞬变电磁法在金属矿产勘探、油气勘探、工程勘探、考古勘探、煤炭勘探等领域得到了广泛应用，已成为地球物理勘探的首选方法之一。

陈建强中国电建集团北京勘测设计研究院有限公司北京朝阳 100024摘要：瞬变电磁法是利用线圈或接地极在一次脉冲磁场间隔内观测二次涡流场的一种方法。

通过测量停电后各时段地电二次场的时变规律，可以得到不同深度的地电特征。

该方法能观测到高分辨率的纯二次场，对低阻异常特别敏感。

随着瞬变电磁勘探技术的发展，瞬变电磁法在金属矿产勘探、油气勘探、工程勘探、考古勘探、煤炭勘探等领域得到了广泛应用，已成为地球物理勘探的首选方法之一。

关键词：瞬变电磁法；工程地球物理勘探；应用；分析在工程地球物理勘探中，涉及的方法多种多样，而瞬变电磁法是应用最广泛、最有效的勘探方法之一，它可以达到较高的勘探精度。

因此，有必要探讨瞬变电磁法在工程地球物理勘探中的应用。

1瞬变电磁法概述。

在应用中，该方法是基于电磁感应原理，形成了从时域人工源检测技术手段。

利用磁源和电耦合源可以成功地将脉冲磁场传输到地下。

在激励作用下，地质体中的感应涡流会随着时间的变化而产生电磁场。

由于二次场中含有丰富的地下地电信息，在一次脉冲磁场间歇过程中，可以充分利用接地极和线圈观测二次场，并对相关信息进行提取和分析，以探明下伏地质。

根据电磁感应原理，频率域和时间域的电磁场都应以麦克斯韦方程为基础，为了方便地得到时间域的电磁场，频率域的电磁场应以麦克斯韦方程为基础，利用傅立叶变换求解时域瞬态电磁场。

瞬变电磁法在地质勘探中的应用

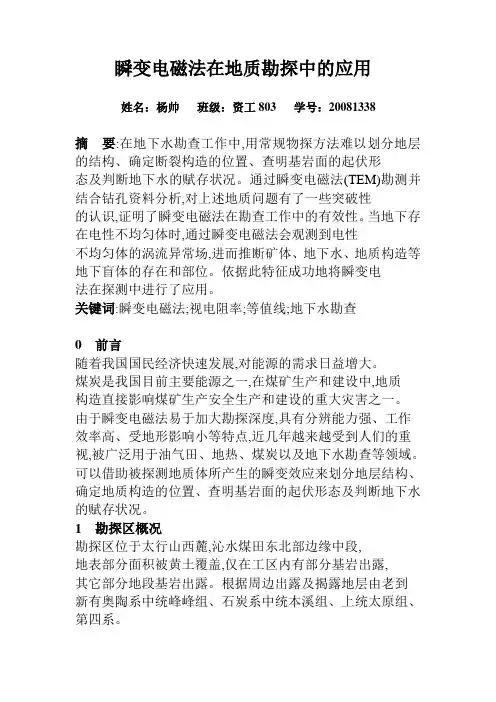

瞬变电磁法在地质勘探中的应用姓名：杨帅班级：资工803 学号：20081338摘要:在地下水勘查工作中,用常规物探方法难以划分地层的结构、确定断裂构造的位置、查明基岩面的起伏形态及判断地下水的赋存状况。

通过瞬变电磁法(TEM)勘测并结合钻孔资料分析,对上述地质问题有了一些突破性的认识,证明了瞬变电磁法在勘查工作中的有效性。

当地下存在电性不均匀体时,通过瞬变电磁法会观测到电性不均匀体的涡流异常场,进而推断矿体、地下水、地质构造等地下盲体的存在和部位。

依据此特征成功地将瞬变电法在探测中进行了应用。

关键词:瞬变电磁法;视电阻率;等值线;地下水勘查0前言随着我国国民经济快速发展,对能源的需求日益增大。

煤炭是我国目前主要能源之一,在煤矿生产和建设中,地质构造直接影响煤矿生产安全生产和建设的重大灾害之一。

由于瞬变电磁法易于加大勘探深度,具有分辨能力强、工作效率高、受地形影响小等特点,近几年越来越受到人们的重视,被广泛用于油气田、地热、煤炭以及地下水勘查等领域。

可以借助被探测地质体所产生的瞬变效应来划分地层结构、确定地质构造的位置、查明基岩面的起伏形态及判断地下水的赋存状况。

1勘探区概况勘探区位于太行山西麓,沁水煤田东北部边缘中段,地表部分面积被黄土覆盖,仅在工区内有部分基岩出露,其它部分地段基岩出露。

根据周边出露及揭露地层由老到新有奥陶系中统峰峰组、石炭系中统本溪组、上统太原组、第四系。

该区的电性特征:第四系多由黄色、红棕色、褐色亚粘土及砂土组成,不整合于各时代地层之上。

厚度不大,导电性能强,整个新生界松散层及地表强风化岩层从全区资料对比来看均呈相对中低阻反映。

二1煤层顶板大占砂岩裂隙较发育,含有裂隙水,是煤层顶板直接含水层。

采掘使煤层顶板岩层变形、破坏,形成冒落带、裂隙带和弯曲变形带。

区内顶板砂岩虽厚度大、且较稳定,裂隙亦较发育,但由于其上被多层砂质泥岩、泥岩隔水层所分割,补给和储存条件均较差,富水性弱。

瞬变电磁法在井田边界附近区域探测中的应用

瞬变电磁法在井田边界附近区域探测中的应用瞬变电磁法（Transient Electromagnetic Method，简称TEM）是一种广泛应用于地球物理勘探领域的电磁探测方法，它主要利用瞬时电流产生的强磁场与地下岩石中的电导率差异相互作用，通过测量感应电动势来推断地下结构。

在井田边界附近的区域探测中，瞬变电磁法具有很大的应用潜力和优势。

在井田边界附近区域探测中，瞬变电磁法可以提供有关地下构造的详细信息。

井田边界附近的地下构造通常非常复杂，包括沉积物层、岩石层、断层等。

通过进行瞬变电磁法探测，可以获取地下不同层次的电导率信息，进而推断地下结构的分布情况。

这对于井田边界附近的地质勘探和油气资源评价具有重要意义。

瞬变电磁法在井田边界附近区域的探测中，具有较高的分辨率和探测深度。

瞬变电磁法利用瞬时电流产生的强磁场感应地下岩石中的感应电流，通过测量感应电动势来推断地下电导率分布。

由于瞬变电磁法测量信号的高频特性和观测过程的短时程，它可以提供较高的空间分辨率和时间分辨率。

这使得瞬变电磁法可以在较短的时间内获得大量的高质量数据，并有效地区分不同地层的电导率差异。

瞬变电磁法还可以用于井田边界附近区域的水文地质勘探。

井田边界附近的地下水资源通常是井田开发的关键因素之一。

瞬变电磁法可以提供关于地下水的信息，如水位、水层厚度、水质等。

通过分析地下水的电导率分布，可以追踪地下水体系的流动路径和水质变化，为井田开发和水资源管理提供重要的科学依据。

瞬变电磁法在井田边界附近区域的应用也存在一些挑战和限制。

瞬变电磁法的数据处理和解释相对复杂，需要使用高度专业化的软件和算法进行处理。

由于在井田边界附近区域存在噪音干扰和电源效应，瞬变电磁法的信号质量和解释精度可能会受到一定程度的影响。

瞬变电磁法在井田边界附近区域的探测中具有较大的应用潜力和优势，它可以提供地下构造和地下水的详细信息，为井田开发和资源评价提供科学依据。

瞬变电磁法的应用也面临一些挑战和限制，需要在实际应用中结合其他地球物理勘探方法和地质数据进行综合分析和解释。

基于瞬变电磁法的矿井勘探数据处理方法分析

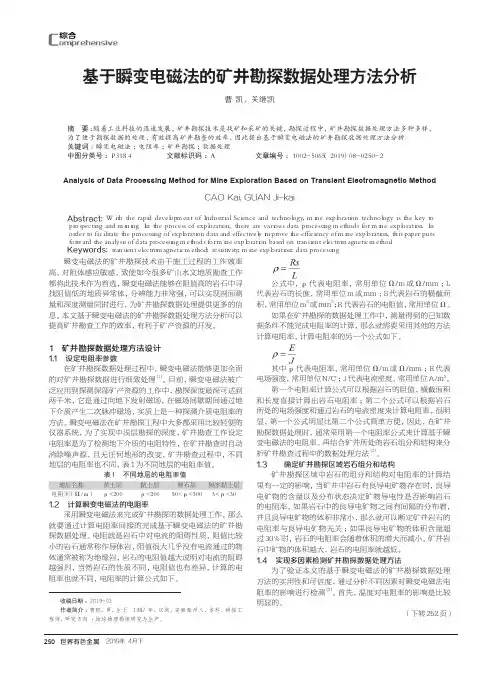

基于瞬变电磁法的矿井勘探数据处理方法分析曹凯，关继凯（安徽省煤田地质局物探测量队，安徽　宿州　２３４０００）摘要：随着工业科技的迅速发展，矿井勘探技术是找矿和采矿的关键，勘探过程中，矿井勘探数据处理方法多种多样，为了便于勘探数据的处理，有效提高矿井勘查的效率，因此提出基于瞬变电磁法的矿井勘探数据处理方法分析。

关键词：瞬变电磁法；电阻率；矿井勘探；数据处理中图分类号：Ｐ３１８．４文献标识码：Ａ文章编号：１００２－５０６５（２０１９）０８－０２５０－２Analysis of Data Processing Method for Mine Exploration Based on Transient Electromagnetic MethodCAO Kai, GUAN Ji-kai（Ｇｅｏｐｈｙｓｉｃａｌ　Ｓｕｒｖｅｙ　Ｔｅａｍ　ｏｆ　Ａｎｈｕｉ　Ｃｏａｌｆｉｅｌｄ　Ｇｅｏｌｏｇｉｃａｌ　Ｂｕｒｅａｕ，Ｓｕｚｈｏｕ　２３４０００，Ｃｈｉｎａ）Abstract: Ｗｉｔｈ　ｔｈｅ　ｒａｐｉｄ　ｄｅｖｅｌｏｐｍｅｎｔ　ｏｆ　Ｉｎｄｕｓｔｒｉａｌ　Ｓｃｉｅｎｃｅ　ａｎｄ　ｔｅｃｈｎｏｌｏｇｙ，　ｍｉｎｅ　ｅｘｐｌｏｒａｔｉｏｎ　ｔｅｃｈｎｏｌｏｇｙ　ｉｓ　ｔｈｅ　ｋｅｙ　ｔｏ　ｐｒｏｓｐｅｃｔｉｎｇ　ａｎｄ　ｍｉｎｉｎｇ．　Ｉｎ　ｔｈｅ　ｐｒｏｃｅｓｓ　ｏｆ　ｅｘｐｌｏｒａｔｉｏｎ，　ｔｈｅｒｅ　ａｒｅ　ｖａｒｉｏｕｓ　ｄａｔａ　ｐｒｏｃｅｓｓｉｎｇ　ｍｅｔｈｏｄｓ　ｆｏｒ　ｍｉｎｅ　ｅｘｐｌｏｒａｔｉｏｎ．　Ｉｎ　ｏｒｄｅｒ　ｔｏ　ｆａｃｉｌｉｔａｔｅ　ｔｈｅ　ｐｒｏｃｅｓｓｉｎｇ　ｏｆ　ｅｘｐｌｏｒａｔｉｏｎ　ｄａｔａ　ａｎｄ　ｅｆｆｅｃｔｉｖｅｌｙ　ｉｍｐｒｏｖｅ　ｔｈｅ　ｅｆｆｉｃｉｅｎｃｙ　ｏｆ　ｍｉｎｅ　ｅｘｐｌｏｒａｔｉｏｎ，　ｔｈｉｓ　ｐａｐｅｒ　ｐｕｔｓ　ｆｏｒｗａｒｄ　ｔｈｅ　ａｎａｌｙｓｉｓ　ｏｆ　ｄａｔａ　ｐｒｏｃｅｓｓｉｎｇ　ｍｅｔｈｏｄｓ　ｆｏｒ　ｍｉｎｅ　ｅｘｐｌｏｒａｔｉｏｎ　ｂａｓｅｄ　ｏｎ　ｔｒａｎｓｉｅｎｔ　ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ　ｍｅｔｈｏｄ．Keywords:　ｔｒａｎｓｉｅｎｔ　ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ　ｍｅｔｈｏｄ；　ｒｅｓｉｓｔｉｖｉｔｙ；　ｍｉｎｅ　ｅｘｐｌｏｒａｔｉｏｎ；　ｄａｔａ　ｐｒｏｃｅｓｓｉｎｇ瞬变电磁法的矿井勘探技术由于施工过程的工作效率高，对阻体感应敏感，致使如今很多矿山水文地质勘查工作都将此技术作为首选，瞬变电磁法能够在阻值高的岩石中寻找阻值低的地质异常体，分辨能力非常强，可以实现剖面测量和深度测量同时进行，为矿井勘探数据处理提供更多的信息。

瞬变电磁数据处理简要操作步骤

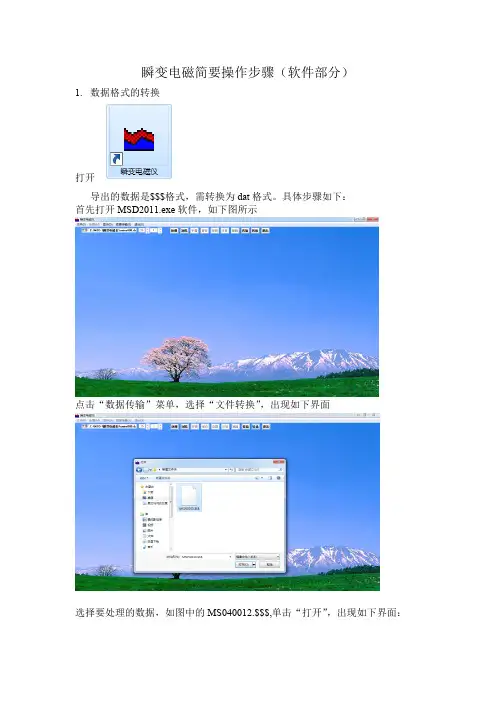

瞬变电磁简要操作步骤（软件部分）1.数据格式的转换打开导出的数据是$$$格式，需转换为dat格式。

具体步骤如下：首先打开MSD2011.exe软件，如下图所示点击“数据传输”菜单，选择“文件转换”，出现如下界面选择要处理的数据，如图中的MS040012.$$$,单击“打开”，出现如下界面：选择“不拆分”，单击“确认”，出现如下界面点击保存，保存文件名为“yuanshishuju”，出现如下界面2.打开-————————————打开“yuanshishuju”————出现相应测线、测点数，点击保存，文件夹中就保存了以相应测线名命名的文件3.剔除干扰点打开“3.dat”，修改原则：小于上面的数，大于下面的数4.数据的处理打开瞬变电磁仪.exe软件，如图点击“文件”菜单，选择“读取”，出现如下界面选择3.dat文件，单击“打开”，出现如下界面：然后对数据进行平滑并保存，再点击：“计算”，出现如下界面：3hp.dat文件5数据后处理打开“深度后处理.exe”软件，界面如下图：点击“打开文件”输入相应参数，保存文件，保存文件名为“~深度”即在原文件名后加“深度”5.成图打开suffer软件，如图所示：点击“网格”—“数据”，如图所示用于电阻率修正，一般为“1000”一般为“80~100”选取“模式1”选择1_1_25HZ_edithp深度.dat文件，点击“打开”，如下图：网格化方法选择：带线性插值的三角剖分法(打角度时用)，不打角度时用“克里格”方法，单击“确认”出现以下对话框：点击“确定”。

然后点击菜单栏上的“地图”—“等值线图”—“新建等值线图”，出现以下界面选择1_1_25HZ_edithp深度.grd，单击打开，如下图所示双击该图形，出现如下对话框：在“填充等值线”、“平滑等值线”、“颜色比例”前面打钩，“程度”选择“高”，点击“应用”。

点击“等级”，如图所示：点击“填充”如图：点击“前景色”图案：插入节点并选择颜色：（依次为由蓝到红），如图所示：单击“确认”，出现下图：等)，如下图。

全程瞬变电磁法浅层勘探数据的处理方法

全程瞬变电磁法浅层勘探数据的处理方法杨伐;刘稳【摘要】快速、高效的地面勘探技术是解决工程建设中遇到的浅层地质问题的关键.基于半空间瞬变电磁勘探理论,利用多匝重叠小回线装置,通过物理实验模拟全程瞬变电磁勘探技术,探讨剔除法处理后的地质异常体对半空间重叠小回线浅层瞬变电磁的响应特征及变化规律.结果表明：瞬变电磁对浅层高低阻异常体响应明显,等值线响应变化规律性强.纯背景条件下剔除仪器自身因素造成的干扰数据体,并对剔除后得到的新数据体进行反演处理,可准确地反映被测地质体的浅层信息.剔除干扰数据体方法对提高瞬变电磁全程勘探能力行之有效,为相关研究提供了借鉴.【期刊名称】《黑龙江科技大学学报》【年(卷),期】2014(000)006【总页数】6页(P633-637,646)【关键词】地面勘探;全程瞬变电磁法;剔除法【作者】杨伐;刘稳【作者单位】安徽理工大学地球与环境学院,安徽淮南232001【正文语种】中文【中图分类】P631.32瞬变电磁探测技术具有探测深度大、体积效应小、横向分辨率高等优点，在深部勘探领域应用较为广泛，但该勘探方法因受接收天线与发射天线之间的自感、互感及仪器关断时间影响而引起一定的探测盲区，限制其在浅层勘探领域的应用［1一2］。

从探测盲区存在原因角度考虑改进方法：一方面，可以通过数值计算理论改进分析软件、仪器硬件以提高数据采集精度；另一方面，可以通过剔除法进行背景改造以降低探测盲区［3一4］。

目前，国外瞬变电磁勘探技术研究主要集中在超深探测方面，而小回线浅层探测技术尚未涉及；国内胡雄武［5］在矿井全空间全程瞬变电磁探测领域开展了理论研究，但未涉及半空间浅层信息提取。

为此，笔者利用多匝重叠小回线装置，模拟全程瞬变电磁勘探技术方法，并采用剔除背景值法进行浅层信息提取，为解决工程建设中遇到的浅层地质问题提供了借鉴。

1.1 麦克斯韦方程由安培定律、法拉第定律、高斯电通定律和高斯磁通定律四大定律组成的麦克斯韦方程组是电磁场中有限元推导的理论依据。

瞬变电磁消除勘探盲区的技术方法及应用效果

ｉｎｔｅｒｐｒｅｔａｔｉｏｎｏｆｔｈｅｓｈａｌｌｏｗｇｒｏｕｎｄｂｙＴＥＭｈａｖｅｂｅｅｎｒｅｓｔｒｉｃｔｅｄｓｅｒｉｏｕｓｌｙ．Ｗｈａｔｉｓｍｏｒｅ，ｉｔｗｉｌｌｅｖｅｎｐｒｏｄｕｃｅｉｎｃｏｒｒｅｃｔｒｅｓｕｌｔｓｉｎｔｈｅｃａｓｅｏｆｔｈｅｄｅｐｔｈｏｆｔａｒｇｅｔｂｏｄｙｔｈａｔｉｓｌｅｓｓｔｈａｎｔｈａｔｏｆｆｉｒｓｔｓａｍｐｌｉｎｇ．ＵｓｉｎｇｔｈｅＮａｎｏＴＥＭｓｙｓｔｅｍｏｆＧＤＰ～３２，ｗｈｉｃｈｉｓｄｅｖｅｌｏｐｅｄｂｙＡ—
摘要：瞬变电磁（ＴＥＭ）测深由于采样率（关断延时）的限制导致第一个数据采样的时间往往在数十微秒
后进行，而不能在０时刻进行采样，就是人们所说的数据勘探盲区，根据地层浅部电阻率大小，这种勘探盲区高达数十米甚至上百米，随着地层电阻率的增大而增大，严重制约ＴＥＭ资料对地层浅部的分析、反演及解释，尤其对于目标体深度小于第一个采样深度的情况甚至会产生错误的结果；利用美国Ｚｏｎｇｅ公司开发的ＧＤＰ３２ “ 的ＮａｎｏＴＥＭ系统（纳米瞬变电磁系统）可以进行快速关断和快速取样方案使得首次采样率最小可

瞬变电磁法在井田边界附近区域探测中的应用

瞬变电磁法在井田边界附近区域探测中的应用瞬变电磁法（Transient Electromagnetic Method, TEM）是地球物理勘探中的一种常见技术，能够广泛用于找矿、油气勘探、环境地质勘探等领域。

其原理是利用短时间（毫秒级别）内的高强度电场激发地下的感应电流，根据反演方法推断地下物质的电性特征，进而推测地下结构和成分。

在油气勘探中，瞬变电磁法通常用于探测油气藏的边界和储层性质。

较早的使用方法是针对长距离、浅埋和规则的储层，如盐顶、河道等。

但随着勘探难度加大，如复杂的深埋储层，需要更高的技术和更完善的算法才能有效探测，这也成为TEM技术发展的方向。

一、对于沉积中的较浅和中深层结构探测能力较强。

瞬变电磁法的探测深度大约在1000米左右，对于位于井田边界相对较浅的层位和中深层结构，能够提供较为精确的电性特征。

并且，由于这些层位和结构与井田相邻，往往具有地质相似性，所以TEM法探测结果与地下储层的地质模型也更加吻合。

二、对于非均质介质的识别能力较强。

井田边界处往往是不规则甚至高度非均质的区域，而瞬变电磁法可以探测到这些区域的电性异常，使得我们能够发现以往难以察觉的储层和构造异常。

三、在资料处理和解释方面具备成熟的算法。

近年来，瞬变电磁法的资料处理、算法和反演方法进行了较大的创新，使得其成为井田边界附近区域探测的重要手段。

常用的数据处理和解释方式包括三维反演、峰值滤波、脉冲反演等。

这些方法的出现使得我们能够更加准确地推测储层和构造特征。

在应用方面，瞬变电磁法通常需要依托电磁仪器和野外勘探工具，完成勘探和数据获取。

电磁仪器根据不同的应用有不同的参数配置，如工作信号频率、发射电流强度、接收倍增器等。

野外勘探工具包括促进电源、测量器和数据记录仪等。

在野外勘探过程中，为了避免干扰引起的误差和探测深度前置的影响，通常需要采取多个方向的测量和模拟，以提高探测的准确性。

总之，瞬变电磁法是井田边界探测的有力工具，依靠先进的资料处理算法和灵敏的电磁仪器，能够帮助勘探人员更精确地预测油气藏的结构和性质。

瞬变电磁法的探测深度问题.do

１引言
电法勘探的探测深度问题，一直是地球物理勘探的研究内容之一．其重要性是不言而喻的，因为无论是施工设计还是资料解释，都需要估算所用的方法、装置和仪器等能否达到目的层，以完成地质任对于野外作业中观测到的不同极距、不同频率、务；不同采样时间的数据，需要确定它们包含了哪一深度范围内的地质信息，以便给出正确的解释结果．由于对深度的估算如此重要，故在电法和电磁法勘探每一种方法的发展过程中，都伴随着对探测深度直流电法作为发展最早、最成熟的方的研究．例如，法之一，早在１９７１年，Ｒｏａｒａｏ就发表了有ｙ和Ａｐｐ．此后经过包括温Ｂｈａｔｔａｃｈａｒａ和Ｓｅｎ（１９８１）对轴向电极（ｙ［２］施仑贝尔、两极、轴向偶极）装置，纳、Ｂａｒｋｅｒ
１５８４
地球物理学报（）ＣｈｉｎｅｓｅＪ．Ｇｅｏｈｓ．ｐｙ
５２卷
，ｔｈａｔｃｏｎｃｅｒｎｓｒｅｓｉｓｔｉｖｉｔａｎｄｌｏｎｅｒｍｅａｓｕｒｉｎｉｍｅｗｉｌｌｂｅｒｅｕｉｒｅｄｆｏｒｔｈｅｓａｍｅｄｅｔｈｉｎｌｏｗｅｒｙｇｇｔｑｐｒｅｓｉｓｔｉｖｉｔｔｒａｔｕｍ．Ｔｈｅｍａｘｉｍｕｍｄｅｔｈｏｆｉｎｖｅｓｔｉａｔｉｏｎｉｓｔｈｅｄｉｓｔａｎｃｅｔｈａｔａｎｅｌｅｃｔｒｏｍａｎｅｔｉｃｙｓｐｇｇｗａｖｅｇｏｅｓｔｏａｎｄｂａｃｋｆｒｏｍｓｏｍｅｄｅｔｈｉｎｔｈｅｅａｒｔｈｉｎｇｉｖｅｎｔｉｍｅ．Ｔｈｅｍｉｎｉｍｕｍｄｅｔｈｉｓｌｉｍｉｔｅｄｐｐ，，ｏｗｅｖｅｒｔｈｅｂｏｄｉｅｓｅｍｂｅｄｄｅｄｉｎｕｅｒｓｕｂｓｕｒｆａｃｅｍａｅｄｅｔｅｃｔｅｄｂａｒａｔｕｓ ′ ｓｐｅｒｆｏｒｍａｎｃｅｈｐｐｙｂｙａｐｐｉｎｌａｔｅｔｉｍｅ．Ｔｈｅｒｅｌａｔｉｏｎｓｂｅｔｗｅｅｎｔｉｍｅａｎｄｆｒｅｕｅｎｃａｎｂｅｏｂｔａｉｎｅｄｆｒｏｍｔｉｍｅｆｒｅｕｅｎｃｑｙｃｑｙｄｅｎｓｉｔｅｃｔｒｕｍｏｆｔｒａｎｓｉｅｎｔｆｉｅｌｄｓｉｎａｌｓ．ｙｓｐｇ，Ｄ，Ｆ犓犲狑狅狉犱狊ｒａｎｓｉｅｎｔｅｌｅｃｔｒｏｍａｎｅｔｉｃｍｅｔｈｏｄｅｔｈｏｆｉｎｖｅｓｔｉａｔｉｏｎ，ＡｎａｌｓｉｓｓｔｕｄｉｎｉｔｅＴｇｐｇｙｙ狔，Ｔｉｍｅｆｒｅｕｅｎｃｎａｌｓｉｓｄｉｆｆｅｒｅｎｃｅｔｉｍｅｄｏｍａｉｎｍｅｔｈｏｄｑｙａｙ工作的基础上，应用时域有限差分（、时频ＦＤＴＤ）

三套国外TEM软件正反演结果对比

三套国外TEM软件正反演结果对比王兴春;武军杰;邓晓红;张杰;杨毅【摘要】在对三套国外瞬变电磁软件Maxwell 、EM vision和Emigma研究分析的基础上,设计均匀半空间、层状介质和均匀半空间加载板状体及棱柱体的模型,逐一比较分析三套软件的异同,并进行了均匀半空间和层状介质的1D反演,通过模拟计算和结果分析,比较不同条件下各软件的特点和结算结果的准确性.结果表明,在均匀半空间和层状介质条件下,三套软件的正演计算结果能完全吻合,但瞬变电磁3D 正演问题还未从根本上得以解决.%On the basis of a study and analysis of three sets of dominant transient electromagnetic software abroad(Maxwell, EM vision and Emigma) , the authors designed tabular or prismatic bodies with homogeneous half-space, layered earth and homogeneous half-space and compares the difference between them. 1D inversion was carried out with homogeneous half-space and layered earth too. The forward and inversion results have led the authors to reach the conclusion that in some circumstances these sets of software can yield the same results, but there still exist some differences under different conditions.【期刊名称】《物探与化探》【年(卷),期】2012(036)003【总页数】4页(P507-510)【关键词】瞬变电磁软件;瞬变电磁正反演计算;Maxwell;EM vision;Emigma【作者】王兴春;武军杰;邓晓红;张杰;杨毅【作者单位】中国地质科学院地球物理地球化学勘查研究所,河北廊坊065000;中国地质科学院地球物理地球化学勘查研究所,河北廊坊065000;中国地质科学院地球物理地球化学勘查研究所,河北廊坊065000;中国地质科学院地球物理地球化学勘查研究所,河北廊坊065000;中国地质科学院地球物理地球化学勘查研究所,河北廊坊065000【正文语种】中文【中图分类】P631国外TEM商业软件主要有澳大利亚EMIT公司开发的Maxwell、澳大利亚工业研究院的EM vision和加拿大PetRos Eikon公司开发的Emigma。

瞬变电磁法数据处理井下探测滤波硕士论文

瞬变电磁法大电流、小回线装置在矿井巷道内探测的应用及数据精细处理Small Coils with Large Current Transient Electromagnet Method in Mine Exploration and Processing of Data地球探测与信息技术， 2011，硕士【摘要】煤矿的水害,一直以来给煤矿的安全生产构成巨大威胁,其中最主要的就是矿井巷道掘进前方和顶、底板隐伏的导水、含水构造,极易造成涌、突水事故。

瞬变电磁法应用于煤矿井下探水工作,有其技术的优越性,主要是对低阻体较灵敏,包括采空区水和含水构造,探测距离大,可以探测前方150米范围内的含水情况,在国内的很多矿区得到应用,效果明显。

由于瞬变电磁法是近些年新兴起来的理论,尽管应用很广、硬件比较成熟,但理论和处理方法的研究相对滞后,很少有针对矿井下瞬变电磁法采集数据的处理软件,本文在大量阅读了相关文献后,结合瞬变电磁的探测机理和技术,基于matlab语言工具,开发出一套井下瞬变电磁处理软件。

论文的主要成果及创新点如下:(1)通过井下采集的数据,进行多测道成图分析,可以清楚的显示出浅部和深部的高、低阻异常情况;(2)井下的干扰源较密集,通过数学手段,采取多种滤波方式,包括小波分析和希尔伯特黄变换等前沿理论方法,对瞬变电磁信号进行去噪处理,达到去除噪声、平滑曲线、凸显异常的目的;(3)在计算视电阻率时,采用同点回线装置的视电阻率计算公式,避免了晚期道计算公式造成早期数据偏离过大,浅层地质信息失真的情况;(4... 更多还原【Abstract】 Coal mine flood has been to a huge threat of thecoal mine production safety,the primary one is mine roadway in front and top-bottom buried the lead in water,it can easily cause water inrush.TEM used in coal mine work of exploring water has its advantages in technical ,the main is more sensitive , including God water and water structure.TEM can detected within 150 meters.it applied in many mines , the effect is obvious.The transient electromagnetic method is the theory of emerging in recent year... 更多还原【关键词】瞬变电磁法；数据处理；井下探测；滤波；【Key words】TEM；Data Process；Mine detection；Filter；摘要5-6Abstract 6第1章引言9-161.1 瞬变电磁法的概念9-101.2 瞬变电磁方法的特点101.3 瞬变电磁方法的主要应用101.4 瞬变电磁方法的不足之处10-111.5 国内外研究现状11-131.5.1 矿井瞬变电磁法研究现状11-121.5.2 矿井瞬变电磁法超前探水技术研究现状12-131.6 存在的问题13-151.6.1 探测精度13-141.6.2 含水量14-151.7 MATLAB 语言15-16第2章电磁场理论16-242.1 场的传播与烟圈效应16-182.1.1 一次场的特征16-172.1.2 烟圈效应17-182.2 电磁场理论18-192.2.1 电磁场的基本方程18-192.2.2 电磁波的波长、波数和趋肤深度192.3 均匀导电全空间磁偶极子形成的瞬变场19-24第3章瞬变电磁法的野外数据采集24-293.1 野外施工装置24-253.2 矿井下施工装置的选择25-263.3 井下实际数据采集263.4 盲区的处理26-293.4.1 盲区的产生26-273.4.2 盲区的处理27-283.4.3 斜阶跃波效应（非瞬时关断效应）28-29第4章数据的分析处理29-384.1 野外数据的提取294.2 强干扰剔除29-304.3 数据质量判定30-314.3.1 整体思路304.3.2 判定公式30-314.3.3 方法的选择314.4 数据的平滑和去噪31-354.4.1 多次三点滤波31-324.4.2 卡尔曼滤波32-334.4.3 小波滤波33-344.4.4 希尔伯特黄滤波34-354.5 视电阻率的计算354.6 深度的计算35-384.6.1 视深度的计算35-364.6.2 深度校正36-38第5章瞬变电磁数据处理系统的应用及异常分析解释38-535.1 项目简介38-415.1.1 项目目的385.1.2 井下地质水文概况38-395.1.3 巷道上方的煤层情况39-415.2 探测方法41-425.3 数据处理42-485.3.1 数据处理流程图425.3.2 预处理过程42-485.4 图件绘制48-525.4.1 surfer 绘制剖面图48-515.4.2 surfer 绘制切片图51-525.5 异常的物理解释52-53第6章结论53-54致谢54-55参考文献。

瞬变电磁法操作规程

瞬变电磁法操作规程瞬变电磁法（Transient Electromagnetic Method，简称TEM法）是一种地球物理勘探方法，通过测量地下的电磁响应来研究地下的物质结构和岩石性质。

TEM法具有探测深度大、分辨率高、成图速度快等优点，因此在矿产勘探、地下水资源评价、环境调查等领域得到了广泛应用。

下面是瞬变电磁法操作规程的一般步骤，供参考：一、前期准备1. 确定勘探区域：根据勘探目标和预测研究，确定具体的勘探区域范围。

2. 清理工作现场：清理勘探区域内的杂物和障碍物，确保安全和顺利进行。

二、设备选择与布置1. 选择合适的测量设备：根据勘探区域的地质条件和勘探目标，选择适合的瞬变电磁仪器和相关设备。

2. 布置电磁发射线圈：根据勘探区域的具体情况，确定电磁发射线圈的布置方式和位置，确保覆盖整个勘探区域。

3. 安装接收线圈：根据测量要求和研究目的，确定接收线圈的布置方式和位置，进行合理安装。

三、数据采集与处理1. 启动仪器：根据仪器的操作说明，正确启动瞬变电磁仪器，并进行调试和校准。

2. 数据采集：按照预定的采样间隔和采样点位置，在勘探区域内进行数据采集。

采集过程中要保持仪器稳定，并记录相关数据和信息。

3. 数据处理与解释：将采集到的数据导入电脑，进行数据处理、反演和解释。

根据勘探目标和研究要求，进行合理的数据处理和解释。

四、结果分析与评价1. 数据分析：通过分析处理后的数据，提取地下物质结构和岩石性质的信息，进行结果分析和解读。

2. 结果评价：根据分析结果和研究要求，对勘探区域内的地下结构和性质进行评价，判断勘探目标的可行性和成果的可信度。

五、报告撰写与提交1. 撰写勘探报告：根据勘探实验的目标、过程和结果，撰写详细的勘探报告，包括勘探区域的地质评价、数据处理与解释方法、结果分析等内容。

2. 提交报告：将勘探报告提交给相关的领导和专家，以供参考和评审。

六、设备维护与整理1. 设备维护：对使用的瞬变电磁仪器和相关设备进行维护和保养，检查仪器的各项指标和功能是否正常。

瞬变电磁法在地球物理勘探中的应用

瞬变电磁法在地球物理勘探中的应用瞬变电磁法是基于电磁法原理来探测地下结构的方法之一，是属于物探方法之中的电磁法类别，为了加强了解，文章主要针对工程地球物理勘探中瞬变电磁法的应用进行简单探讨，并且提出相关的问题和注意事项。

标签：瞬变电磁法；地球物理勘探；应用引言在工程地球物理勘探中，所涉及到的方法多种多样，但是瞬变电磁法是一种应用最为广泛，也是最为有效的一种勘探方法，其可以达到较高的勘探精度。

因此，对工程地球物理勘探中瞬变电磁法的应用的探讨有其必要性。

1 地球物理特征综合分析本次勘探区及邻地区的地层、测井资料，可得出综合地层电性一览表（见表1）。

不同岩石具有不同的导电性，一般有泥岩，粉砂岩，介质粗砂岩，砾层，煤层和石灰石的电阻率值依次增大。

含煤地层分层分布特点，比较均匀，纵向乐观的电阻率变化的横向传导基本上是相同的。

在紧凑而完整，地层电阻率是比较高的，如果在水的岩石断层切割充满裂隙和岩溶结构，或与水和水流淌，由于水的良好的导电性破碎，岩石和围岩有显著差异，这就是用电磁法进行水文地质探测的地球物理前提。

2 勘探方法选择正常情况下，小区域内同期沉积的地层造岩矿物、岩性组合、岩层发育厚度等特征相似，因此其在横向上电阻率差异较小。

垂向上，由于各组地层岩性组合不同，各层之间亦存在明显的电性差异。

当岩层发生变形破坏导致裂隙构造发育或岩层中发育岩溶时，如果岩层不含水，则其导电性变差，局部电阻率值增高；如果岩层含水，其导电性好，相当于存在局部低电阻体。

据此，通过探测岩层的电阻率及其变化规律，可以查明岩层的富水性。

为顺利完成本次勘探任务，选择对低阻反映敏感、体积效应较小的瞬变电磁（TEM）来划分富水区域和对电性分层效果较好的直流电测深来进行电性分层，利用瞬变电磁和直流电测深两种勘探手段进行探测。

3 瞬变电磁干扰区域数据修正测区人文环境较复杂，测区内部分地段人文电磁干扰（高压线、变电站、村庄和公路）较严重，对瞬变电磁数据造成一定影响，对直流电测深数据影响较小。

瞬变电磁数据处理流程

瞬变电磁数据处理流程
说明
1、新建工程：新建工程后即可将仪器导出的“.$$$”格式的原始数据转化为MTEM软件可读取的“.MTE”格式的工程文件。

2、测线拆分与组合：（1）将采集的原始数据的废点数据剔除（2）将不同测线采集的数据拆分开，然后对不同的测线进行重新命名
3、道参设置：道参设置时需要对每条测线的道参进行设置，选中所需要处理的测线进行道参设置，道参设置时需要修改的参数分别如下所示：
（1）测点号：将测点号按照1、2、3……的顺序依次排列（2）x坐标：按照实测测点点间距进行设置（4）发射匝数：9 （5）接收匝数：18
4、屏蔽校正：屏蔽校正的作用是将受“金属物”干扰的测点以邻近没有收到干扰的测点为背景值进行校正，校正的原则是多个测点对一个测点或多个测
点对多个测点校正。

屏蔽校正时需要设置的参数具体如下：（1）校正类型：“均值与均值”（2）校正测点：分别输入现场记录中受“金属物”干扰开始测点与结束测点的点号（3）背景值测点：分别输入受干扰测点的邻近的几个测点的开始测点号与结束测点号
5、圆滑处理：当某个测点出现电位畸变即电位衰减曲线不是很平滑时需要对该测点进行平滑处理。

6、晚期电阻率计算：晚期电阻率计算即对所采集的不同测点进行电阻率极其对应深度的计算，该模块运行时需要输入的参数如下：（1）开始测道：12~14 （2）结束测道：40 （3）电阻率系数：10000 （4）深度系数：30~70 （5）保存计算结果：勾选该选项后然后点“…”按钮设置计算好的“.dat””格式数据的路径（6）结果输出绝对值坐标：勾选该选项后输出的“.dat””格式中Y坐标即深度数值为正值，不勾选该选项后输出的Y值为负值，底板探测时一
般不勾选该选项。

瞬变电磁法在井田边界附近区域探测中的应用

瞬变电磁法在井田边界附近区域探测中的应用瞬变电磁法（Transient Electromagnetic，简称TEM）是一种地球物理探测方法，利用瞬变电流产生的瞬变电磁场来探测地下结构和岩层的信息。

它具备探测深度大、横向分辨率高的优点，被广泛应用于不同领域的地下勘探工作中。

1. 沉积物分布研究：井田边界附近的沉积物分布对油气勘探具有重要意义。

瞬变电磁法可以通过对电磁场变化的观测，获取地下沉积物的电性信息，从而揭示沉积物的分布特征和流体运移路径。

这对于确定油气资源储量、研究储层连通性、分析流体运移规律等都具有重要意义。

2. 盖层识别：在井田勘探过程中，盖层是一种重要的地质单元，它通常是构造圈闭的形成条件之一。

利用瞬变电磁法可以对盖层的电性进行探测，从而判断盖层的存在和分布情况。

这有助于确定圈闭的范围和封闭性，为进一步的勘探工作提供了重要的参考依据。

3. 水文地质研究：井田边界附近的水文地质条件对于油气资源的形成和保存具有重要影响。

瞬变电磁法可以通过探测井田边界附近地下水的含水层分布和水文特征，提供水文地质参数的定量化信息。

这有助于评估水文地质环境的稳定性和地下水资源的可利用性，为油气勘探和开发提供水文背景条件的基础数据。

4. 地震灾害预警：井田边界附近通常是地震活动较为频繁的区域，地震活动对油气钻井和生产设施带来很大的危害。

瞬变电磁法可以通过探测地下岩层的电性参数变化，提供岩层的变形信息。

这对于地震活动的监测和预警具有重要意义，可以帮助采取相应的防灾措施，确保油气钻井和生产设施的安全运行。

瞬变电磁法在井田边界附近区域探测中具有广泛的应用前景。

它不仅可以提供沉积物分布、盖层识别、水文地质研究和地震灾害预警等方面的信息，还可以为油气资源的勘探和开发提供重要的科学依据。

随着技术的进步和方法的改进，瞬变电磁法在井田边界附近区域探测中的应用前景将更加广阔。

实验报告 (瞬变电磁法)

瞬变电磁法野外数据采集实验报告专业：勘察技术与工程学号：****** 33姓名：***瞬变电磁法野外数据采集一、实验目的1.掌握瞬变电磁法的工作布置及观测方法；2.了解瞬变电磁法法在良导体或高阻体上的视电阻率异常特征。

二、实验器材瞬变电磁仪一台，电源一个，多匝线框两个三、实验原理瞬变电磁法称时间域电磁法 Time domain electromagnetic methods ,简称 TEM,它是利用不接地回线或接地线源向地下发射一次脉冲磁场,在一次脉冲磁场间歇期间,利用线圈或接地电极观测二次涡流场的方法。

其基本工作方法是:于地面或空中设置通以一定波形电流的发射线圈,从而在其周围空间产生一次电磁场,并在地下导电岩矿体中产生感应电流,断电后感应流由于热损耗而随时间衰减。

衰减过程一般分为早、中和晚期。

早期的电磁场相当于频率域中的高频成分,衰减快,趋肤深度小,而晚期成分则相当于频率域中的低频成分,衰减慢,趋肤深度大。

通过测量断电后各个时间段的二次场随时间变化规律,可得到不同深度的地电特征。

瞬变电磁仪的观测系统采用宽频带观测方式。

因此，为了压制随机干扰，提高信噪比，采用多次叠加技术。

瞬变电磁法的探测深度除与介质导电性以及发射磁矩有关外，还与时窗选择有关。

一般来说，中心频率越低，其时窗越往晚期方向伸延，这虽然有利于晚期信号的观测，从而有利于对深部信息的采集，但由于早期信号观测不足导致浅部信息大量丢失。

反之，中心频率越高其时窗向早期方向伸延这有利于对浅部信息的采集，但由于时窗的限制，其有效勘查深度亦受到限制。

因此，在工作中根据具体的地质，地球物理条件，选择适当的中心频率是非常重要的。

对于重叠回线装置，在均匀半空间条件下，其感应电动势为：由式可见V与t有着复杂的关系。

在剖面测量中，基本的测量参数就是用发射电流归一的感应电动势值：V/I。

四、实验内容在校园内找一片空旷的地方进行瞬变电磁法的模拟实验。

五、实验步骤(1)按要求进行连接并经指导教师检查无误后方可开机；(2)开通主机，选择预置工作参数；(3)按“采样”键开始测量，测量结束后返回主菜单，重新设置测点测线(其它设置不变)；(4)全部测量完毕，应将数据传输至微机(由指导教师执行)，为下个实验打下基础。

瞬变电磁法在井田边界附近区域探测中的应用

瞬变电磁法在井田边界附近区域探测中的应用瞬变电磁法（Transient Electromagnetic Method，简称TEM）是一种地球物理勘探方法，利用瞬时电流激发地下的感应电磁场，通过测量地面上的感应电磁场响应来获取地下介质的电阻率信息，是一种用于勘探地下电性特性的有效方法。

在油田勘探中，瞬变电磁法具有很大的应用潜力，特别是在井田边界附近区域的探测中，可以提供重要的地质信息，为油田勘探和开发提供精准的地质信息。

1. 瞬变电磁法原理及特点瞬变电磁法是一种非侵入性的勘探方法，其原理是通过在地面上放置激发线圈，传输瞬时电流到地下，激发感应电磁场，然后通过接收线圈测量感应电磁场的响应。

瞬变电磁法的特点包括测深度较大、分辨率高、成像清晰等优点，适用于不同地质条件下的勘探。

2. 瞬变电磁法在井田边界附近区域的应用在油田勘探中，瞬变电磁法在井田边界附近区域的应用具有重要的意义。

井田边界是油田勘探和开发的重要区域，地下结构复杂，地质信息丰富，瞬变电磁法能够提供井田边界附近地下介质的电性特性分布信息，为油田勘探和开发提供重要的地质依据。

井田边界附近常常存在地下水文地质问题，瞬变电磁法可以很好地探测地下水文地质条件，为井田勘探和开发提供水文地质信息。

瞬变电磁法在井田边界附近区域的应用对于油田勘探和开发具有重要意义。

3. 瞬变电磁法在井田边界附近区域的工作流程瞬变电磁法在井田边界附近区域的工作流程通常包括前期调研、数据采集、数据处理和解释等环节。

需要对勘探区域的地质情况进行充分的了解，包括井田边界的地质构造、地下水文地质条件等信息。

通过设置激发线圈和接收线圈，采集感应电磁场的数据，通常采用交错布设的方式，以提高数据的分辨率和准确性。

然后，对采集到的数据进行处理和解释，包括数据滤波、数据反演、成像等过程，最终得到地下介质的电性特性分布图像，为油田勘探和开发提供地质信息。

瞬变电磁法在井田边界附近区域的探测中具有重要的应用价值，能够为油田勘探和开发提供重要的地质信息，为井田勘探和开发提供精准的地质信息，是油田勘探和开发中不可或缺的一种勘探方法。

EMITMAXWELL瞬变电磁法勘探数据处理

EMITMAXWELL瞬变电磁法勘探数据处理EMIT MAXWELL 瞬变电磁法勘探数据处理(1)物探软件2010-04-25 11:58:11 阅读361 评论0 字号：大中小订阅EMIT MAXWELL 瞬变电磁数据处理软件是由澳大利亚电磁成像技术公司的商业软件，运行于WINDOWS平台下，能对频率域；时间域及航空瞬变电磁勘测数据进行建模，正演，反演，及常规成图作业处理。

另外还支持频率域与时间域的激发极化数据处理。

很值得一提的是该系统包含两套扩展模块一个是EMAX组支持地面与航空瞬变电磁数据的CDI 深度计算。

另一个就是CSIRO(澳大利亚国家工业研究院)组的正反演模块，是EMIT MAXWELL的核心模块，可惜网上下载的版本都不带！所需工具WINDOWS系统，EMIT MAXWELL ，UltraEdit Professional Text/Hex Editor ，Oasis montaj简易处理流程数据导入→数据处理→测量和仪器→数据显示→数据正反演一、数据导入支持工业标准AMIRA格式；标准仪器文件CRONE,PROTEM,GEONICS,SIROTEM.其他软件格式GEOSOFT等详细看下图。

国产的瞬变电磁数据可以参照AMIRA标准格式用ULTRAEDIT制作。

提示下PROTEM的GX7格式直接将扩展名改为RAW即可导入！软件界面数据导入以软件自带的DEMO数据为例，该数据为AMIRA标准格式。

点击import→Tem File选中DEMO.TEM标准格式直接点击OK即可。

数据导入就即刻生成了断面曲线与测网地图EMIT MAXWELL 瞬变电磁法勘探数据处理(2)物探软件2010-07-10 10:41:26 阅读136 评论0 字号：大中小订阅数据导入成功后接下来就是对瞬变数据进行预处理。

如图所示点击DATA/PREFERENCES菜单选中edit and Process lines下面是测线编辑处理界面选择需要处理的测线，设置完回线大小，采样时间然后在数据编辑区剔除飞点，坏点等，点击PROCESS即可对数据的衰减测线进行3点及多点滤波处理CDI成像水平电道等值线成图等等数学处理方法对数据进行校正改正！。

EMIT MAXWELL 瞬变电磁法勘探数据处理

瞬变电磁法勘探 仪器操作步骤及软件分析

瞬变电磁法及其在工程地球物理勘探中的应用

瞬变电磁法在地质勘探中的应用

瞬变电磁法在井田边界附近区域探测中的应用

基于瞬变电磁法的矿井勘探数据处理方法分析

瞬变电磁数据处理简要操作步骤

全程瞬变电磁法浅层勘探数据的处理方法

瞬变电磁消除勘探盲区的技术方法及应用效果

瞬变电磁法在井田边界附近区域探测中的应用

瞬变电磁法的探测深度问题.do

三套国外TEM软件正反演结果对比

瞬变电磁法数据处理井下探测滤波硕士论文

瞬变电磁法操作规程

瞬变电磁法在地球物理勘探中的应用

瞬变电磁数据处理流程

瞬变电磁法在井田边界附近区域探测中的应用

实验报告 (瞬变电磁法)

瞬变电磁法在井田边界附近区域探测中的应用

EMITMAXWELL瞬变电磁法勘探数据处理

瞬变电磁法勘探仪器操作步骤及软件分析
