K k ---需用系数，取0.5~1。
∑Ie ---所带电动机的额定电流之和，A，
需整定短路倍数的需将以上整定电流除以额 定电流值。
馈电开关短路保护整定的校验
c、对馈电开关短路保护整定的校验
在对保护器进行整定后需用保护器下 端预设短路最远点的两相短路电流值对 其灵敏度进行校验，其校验公式如下：
1.加大干线或支线电缆截面。 2.设法减少低压电缆线路的长度。 3.采用相敏保护器或软起动等新技术提高灵敏
度。 4.换用大容量变压器或采取变压器并联运行。 5.增设分段保护开关。 6.采用移动变电站或移动变压器。
相关管理制度
（4）关于电气设备过电流保护装置的整定和管理 要求：
a.运行中的电气设备的保护装置，由由电气维修工 负责定期检查，如发现有误动作或整定值选择有误差 时，应查明原因，由电气技术人员或矿井主管电气的 负责人根据实际情况作必要的改动，其它人员不得任 意变更。
b.为了便于检查，设备应挂标志牌，牌上注明设备 的编号、型号、整定值、两相短路电流值、整定日期、 用途、使用单位及维护人。

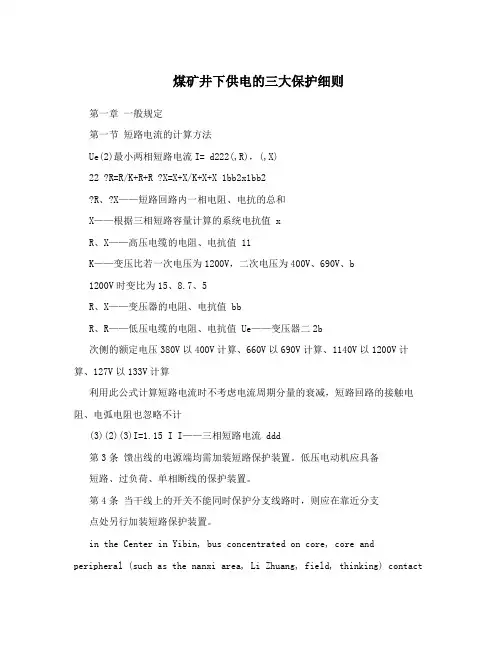

（2）短路电流的计算方法：
a、以欧姆定律为基础计算两相短路电流：
Id(2) =Ue/2·√（∑ R）2 + （∑ X）2 式中： Id(2)---两相短路电流 A
Ue ---变压器二次侧的额定电压， 对于380V网路， Ue以400V计算;对于660V网 路， Ue以690V计算;对于1140V网路， Ue以 1200V计算。

Id(2)/8 IZ ≥1.2
式中： IZ---电子保护器的过流整定值，A ，

Id(2)---两相短路电流 A
1.2---保护装置的可靠动作系数。
对馈电开关的电子保护器的整定
（4）馈电开关的电子式保护装置的整定
a、馈电开关的电子保护器的过流整定值， 按下式选择：

IZ≤K k∑Ie
式中： A，
（即统一换算成50mm2电缆）查出短路电流值。
d、馈出线的电源端均需加装短路保护装置。低压电动机应具备 短路、过负荷、单相断线的保护装置。
e、当干线上的开关不能同时保护分支线路时，则应在靠近分支 点处另行加装短路保护装置（即增设馈电开关）。
f、各类短路保护装置均应按本细则进行计算、整定、校验，保
证灵敏可靠，不准甩掉不用，并禁止使用不合格的短路保护 装置。
c、目前我矿普遍采用的上海颐坤生产的PIR250型保护，保护整定电流范围为5~250A，短 路倍数为2~8倍可调，但还是应整定为8倍。
注意：不得随意调整短路倍 数
对短路保护整定的校验
d、对电磁起动器短路保护整定的校验
在对保护器进行整定后需用保护器下 端预设短路点的两相短路电流值对其灵 敏度进行校验，其校验公式如下：
煤矿井下供电的三大 保护培训
青龙煤矿机电科 ---骆弟华
煤矿井下供电的三大细则
煤矿井下供电的三大保护主要根据以 下细则开展相应的管理工作：
1《煤矿井下低压电网短路保护装置的整
定细则》
2《煤矿井下保护接地装置的安装、检查、
测定工作细则》
3《煤矿井下低压检漏保护装置的安装、
运行、维护与检修细则》
IZ---馈电开关保护器的过流整定值，
K k ---需用系数，取0.5~1。
A，
∑Ie
---所带电动机的额定电流之和，

馈电开关电子保护器的短路整定
b、馈电开关电子保护器的短路电流整定，按下 式选择：

IZ≥I Qe + K k ∑Ie
式中： IZ---馈电开关保护器的过流整定值，A ，
一般取I Q电e -动--容机量额最定大电的流电的动6倍机。额定起动电流，
3）保护接地。包括局部接地、主接地保护系统。

Id(2)/ IZ ≥1.5
式中： A，
IZ---电子保护器的短路保护整定值，
压器最Id远(2)-点--被的保两护相电短缆路干电线流或值支A线距变
1.5---保护装置的可靠动作系数。
当灵敏度满足不了要求时应采取的措施
d、对馈电开关短路保护整定的校验的灵敏度满 足不了 Id(2)/ IZ ≥1.5 时，应采取以下措施：
U---电动机额定电压， KV

cosφ ---功率因素， 一般取0.85
电磁起动器的短路倍数整定
b、电磁起动器中电子保护器的短路倍数整定， 如使用JDB-80、120型等保护器时，短路倍数 是默认的8倍不可调，为什么是8倍呢？是因为 一般的三相异步电动机起动电流是额定电流的 4~7倍，所以当保护器从电流互感器采集到电 流达到8倍时，即认为超过了电动机的额定起 动电流，出现了短路故障保护瞬时动作。
c.开关在井下使用超过6个月时，应对其过流保护 装置进行一次检验和调整。
二、井下保护接地
《煤矿井下保护接地装置的 安装、检查、测定工作细则 》
保护接地是三大保护之一 一、井下电气保护的类型
“三大 ”
1）过电流保护。包括短路保护、过载（过负荷） 、断相。
2）漏电保护。包括选择性和非选择性漏电保护、漏电闭锁。
∑ R 、∑ X--- 短路回路内一相电阻、电抗值的 总和，Ω。
两相短路电流与三相短路电流的关系
b、在不考虑短路电流的周期分量的衰减时，三相短 路电流可按下式计算工：
Hale Waihona Puke Id(3)=1.15 Id(2)
式中： Id(3)---三相短路电流 A
c、两相短路电流还可以利用计算图（或表）查出。
可根据变压器容量、短路点至变压器的标准换算长度
保护整定重点
（3）电磁起动器的电子式保护装置的整定
a、电磁起动器中电子保护器的过流整定值，按下式 选择：

IZ≤ Ie
式中流：近似IZ-值--电，子A保，护器的过流整定值，取电动机额定电
Ie---电动机的额定电流， A ， 即可通过公式计算： Ie = Pe/ （√3·U·cosφ) 式中： Pe---电动机额定功率， KW ，
一、低压电网短路保护整定

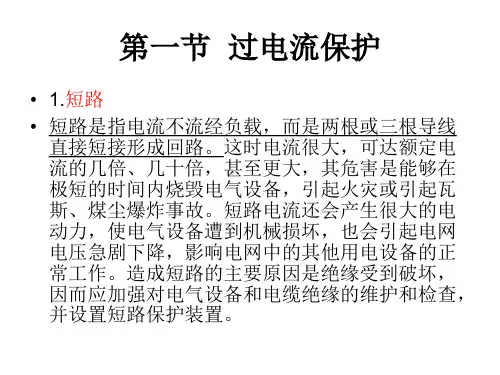

煤矿井下低压电网短路保护装置的整定 （1）什么叫短路？
短路是指电流经电源的一端输出沿途只通过 了较小的阻抗（即只通过导线及开关，未通过 任何用电器）回到电源的另一端，即称为短路。 短路是过流中一种特殊情况。
短路是一种对供电系统极具破坏性的故障， 其分为单相接地短路、两相短路和三相短路。
