判异准则1：有点子落在界外。
判异准则2：连续9点落在中心线同一侧。
判异准则3：连续6点递增或递减。
判异准则4：连续14点相邻点上下交替。
判异准则5：连续3点中有2点落在中心线同一侧的B 区以外。
判异准则6：连续5点中有4点在中心线同一侧的C 区以外。
判异准则7：连续15点在C 区中心线上下。
判异准则8：连续8点在中心线两侧。
但无一在C 区中。
管制图异常的处理：
4. CPK≥1.33，说明制程能力较好，需继续保持； 1.33≥CPK≥1，说明制程能力一般，须改进加强； CPK≤1，说明制程能力较差，急需改进。
管制图判异准则及异常处理办法
1．SPC管制异常时首先检查是否严格按作业标准（SOP）测试；如确定为物料异常时，工程立即反馈供应商，要求供应商到现场确认。
同时视情况对库存、在途等状态的产品制定相应措施（退货、返工）；
2．与供应商现场分析后，找到产生异常的原因；制定相应改善措施：修改模具、检修仪器、完善作业方法等；工程师需要到供应商现场确认改善措施完成效果或供应商提供有效的整改证据（样品、图纸等）。
3．SPC 产生异常的原因找到并实施纠正预防措施后，SPC 管制图向管制异常相反的方向转变，说明对策有效。

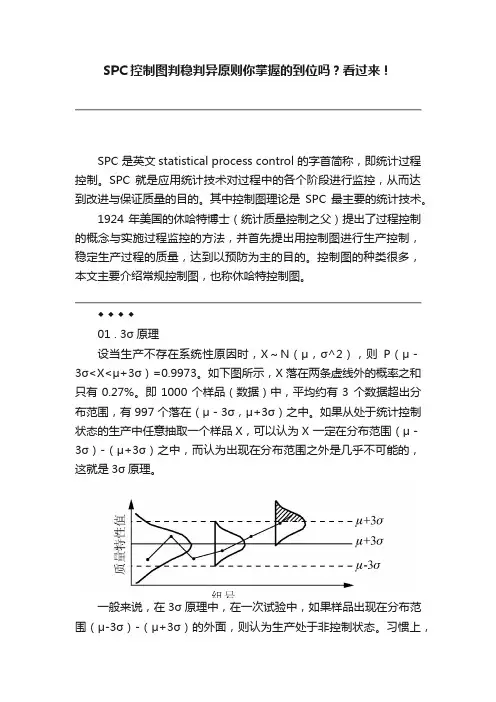

SPC控制图判稳判异原则你掌握的到位吗？看过来！
SPC控制图判稳判异原则你掌握的到位吗？看过来！SPC 是英文statistical process control 的字首简称，即统计过程控制。
SPC 就是应用统计技术对过程中的各个阶段进行监控，从而达到改进与保证质量的目的。
其中控制图理论是SPC 最主要的统计技术。
1924年美国的休哈特博士（统计质量控制之父）提出了过程控制的概念与实施过程监控的方法，并首先提出用控制图进行生产控制，稳定生产过程的质量，达到以预防为主的目的。
控制图的种类很多，本文主要介绍常规控制图，也称休哈特控制图。
◆◆◆◆01 . 3σ原理设当生产不存在系统性原因时，X～N（μ，σ^2），则P（μ－3σ<X<μ+3σ）=0.9973。
如下图所示，X落在两条虚线外的概率之和只有0.27%。
即1000个样品（数据）中，平均约有3 个数据超出分布范围，有997个落在（μ－3σ，μ+3σ）之中。
如果从处于统计控制状态的生产中任意抽取一个样品X，可以认为X 一定在分布范围（μ－3σ）-（μ+3σ）之中，而认为出现在分布范围之外是几乎不可能的，这就是3σ原理。
一般来说，在3σ原理中，在一次试验中，如果样品出现在分布范围（μ-3σ）-（μ+3σ）的外面，则认为生产处于非控制状态。
习惯上，把μ-3σ定为下控制限，μ+3σ定为上控制限，μ定为中心线，这样得到的控制图称为3σ原理的控制图，也称为休哈特控制图。
上图中横坐标是以时间先后排列的样本组号（子组号），纵坐标为质量特性值或样本统计量。
两条控制限线一般用虚线表示，上面一条称为上控制限（upper control limit，UCL），下面一条称为下控制限（lower control limit，LCL），中心线用实线表示（central line，CL）。
◆◆◆◆02 . 控制图的作用控制图主要是对生产过程影响产品质量的各种因素进行控制，通过控制图来判断生产过程是否异常，而使生产过程达到统计控制状态，做到预防为主，把影响产品质量的诸多因素消灭在萌芽状态，以保证质量，降低成本，提高生产效率，提高经济效益的目的。
SPC控制图判异准则
一外、九同、六递、十四交 三二同B外、五四同C外、十五C内、八C外
详细解读及图表可参考下文，图表均摘自国标。
➢ 一外：1个点落在A区以外 ➢ 九同：连续9点落在中心线同一侧 ➢ 六递：连续6点递增或递减 ➢ 十四交：连续14点中相邻点交替上下 ➢ 三二同B外：连续3点中有2点落在中心线同一侧的B区外 ➢ 五四同C外：连续5点中有4点落在中心线同一侧的C区外 ➢ 十五C内：连续15点落在中心线两侧的C区以内 ➢ 八C外： 连续8点落在中心线两侧且无一在C区以内（即在C区以外）
•
