汽车自动防撞系统历史

汽车自动防撞系统历史

维基百科,自由的百科全书【摘】汽车防撞系统(英语:collision avoidance system)是一种利用通讯、控制与资讯科技侦测车辆周遭的动态状况,以辅助汽车驾驶人的安全科技。

依各家车厂不同的命名,另有预防碰撞系统(pre-crash system)、前方碰撞预警系统(forward collision warning system)、减少碰撞系统(collision mitigating system)等异称。

∙车道变换辅助系统(Audi Side Assist):车尾的雷达感测器可侦测是否有车辆位于盲点区域,若系统侦测有车辆,能在驾驶人打方向灯并变换车道时,快速闪烁车侧后视镜的LED灯号,以警告侧边有来车接近。

∙车道偏离警示系统(Audi Lane Assist):运用摄影机侦侧车道标线,若系统发现车辆开始偏移,便以震动方向盘的方式警告驾驶人;万一仍不修正偏移,则会介入并让车辆维持在车道之中。

∙预防追撞前车系统(Audi Pre Sense Front):以雷达侦测与前车的距离,若系统判断车距过近,先是透过警示信号提醒驾驶人减速;若驾驶人并未减速,刹车辅助系统便会介入刹车,甚至加强刹车力道。

假设碰撞无可避免,此系统能够在碰撞发生前0.5秒完成所有的减速,大约可降低车速达40km/hr,同时启动警示灯后告知后方来车,且维持紧闭车窗与天窗、紧缩安全带,以减少追撞意外对乘员的伤害。

BMW德国BMW在2013年中期发表互联驾驶系统(BMW ConnectedDrive),整合了资讯、娱乐、行车辅助等多项功能,其中跟汽车防撞相关的功能包含下列:∙主动式定速控制系统(Active Cruise Control):此系统可与碰撞警示暨刹车启动系统、车道变换警示系统、怠速熄火功能等一同连动。

在巡航定速的状态下,当前方车辆进入感测器的监控范围时,系统会自动降速以保持安全间距;等到前方车道净空时又恢复原先设定的时速。

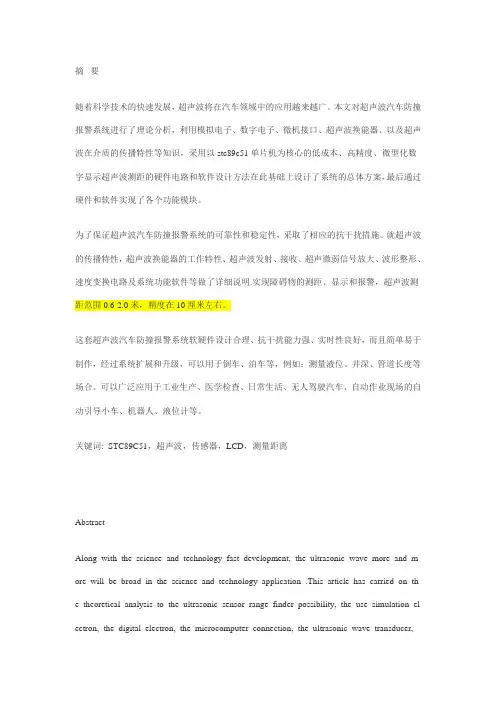

基于超声波汽车防撞报警系统

基于超声波汽车防撞报警系统

摘要随着科学技术的快速发展,超声波将在汽车领域中的应用越来越广。

本文对超声波汽车防撞报警系统进行了理论分析,利用模拟电子、数字电子、微机接口、超声波换能器、以及超声波在介质的传播特性等知识,采用以stc89c51单片机为核心的低成本、高精度、微型化数字显示超声波测距的硬件电路和软件设计方法在此基础上设计了系统的总体方案,最后通过硬件和软件实现了各个功能模块。

为了保证超声波汽车防撞报警系统的可靠性和稳定性,采取了相应的抗干扰措施。

就超声波的传播特性,超声波换能器的工作特性、超声波发射、接收、超声微弱信号放大、波形整形、速度变换电路及系统功能软件等做了详细说明.实现障碍物的测距、显示和报警,超声波测距范围0.6-2.0米,精度在10厘米左右。

这套超声波汽车防撞报警系统软硬件设计合理、抗干扰能力强、实时性良好,而且简单易于制作,经过系统扩展和升级,可以用于倒车、泊车等,例如:测量液位、井深、管道长度等场合。

可以广泛应用于工业生产、医学检查、日常生活、无人驾驶汽车、自动作业现场的自动引导小车、机器人、液位计等。

关键词: STC89C51,超声波,传感器,LCD,测量距离AbstractAlong with the science and technology fast development, the ultrasonic wave more and m ore will be broad in the science and technology application .This article has carried on th e theoretical analysis to the ultrasonic sensor range finder possibility, the use simulation el ectron, the digital electron, the microcomputer connection, the ultrasonic wave transducer,as well as the ultrasonic wave in medium knowledge and so on dissemination characteristi c, uses take STC89C51monolithic integrated circuit as the core low cost, the high accurac y, the microminiaturized numeral demonstrated the ultrasonic wave distance gauge the hard ware electric circuit and the software design method has designed the system overall conc ept in this foundation, finally has realized each function module through the hardware and the software.Key words: STC89C51, ultrasonic wave, sensor, LCD, Measuring distance目录1 引言 11.1 课题背景 11.2 课题设计的意义: 11.3 超声波测距在汽车上应用的介绍: 12 课题的方案设计与论证 32.1 系统总体设计 32.2 设计方案的论证 53 系统的硬件结构设计 63.1 单片机的选择 63.2 发射电路的设计 113.3 接收电路的设计 154 系统软件的设计 224.1 超声波汽车防撞电路的算法设计 234.2 主程序流程图 244.3 超声波发生子程序和超声波接收中断程序 265 调试 285.1 硬件调试 285.2 软件调试 29总结 31致谢 33附录1: 35附录2: 37附录3: 391 引言1.1 课题背景随着经济的发展与汽车科学技术的进步,公路交通呈现出行驶高速化、车流密集化和驾驶员非职业化的趋势。

汽车智能防撞系统

汽车智能防撞系统

汽车智能防撞系统汽车智能防撞系统是一种集成了多种高级技术的设备,通过激光雷达、摄像头、雷达、超声波等感应装置对车辆及其周围环境进行实时感知,从而提前发现潜在的碰撞风险,并及时做出相应的预警或干预,防止车辆发生碰撞事故,提高行车安全性。

智能防撞系统主要分为前向碰撞预警系统、自动紧急制动系统、车道偏离预警系统和盲点检测系统等几个方面。

前向碰撞预警系统是智能防撞系统中最重要的部分之一,它通过激光雷达或摄像头感应设备,实时监测车辆前方的交通情况,包括距离、速度和方向等信息,并通过算法进行分析,判断与前车是否有可能发生碰撞。

一旦系统检测到碰撞风险,会通过预警声音或视觉提示等方式提醒驾驶员注意,以便驾驶员能够及时采取避免碰撞行动。

自动紧急制动系统是智能防撞系统的关键组成部分之一。

当系统判断到碰撞不可避免时,会自动控制车辆进行紧急制动,以减少碰撞的速度和冲击力,从而减少事故的严重程度。

这种系统通常会采用雷达或超声波感应设备,通过测量与前车的距离和车速等参数,来实现自动制动的控制。

车道偏离预警系统是为了防止车辆在高速公路上因司机分神或疲劳驾驶而导致的车辆偏离行驶道路。

该系统通过摄像头或激光雷达等感应装置监测车辆的位置,并识别当前车道的边界,当车辆偏离车道时,系统会通过声音或震动等方式提醒驾驶员调整车辆位置,避免车辆偏离车道或发生交通事故。

盲点检测系统是为了解决车辆在变换车道时盲点区域的视觉盲区问题。

该系统通常采用雷达或摄像头等感应装置,监测车辆周围的盲区,一旦检测到有其他车辆或物体进入盲区,系统会通过声音或视觉提示等方式提醒驾驶员注意,避免发生侧向碰撞事故。

目前市面上已有多种智能防撞系统产品,如博世的ESC系统、德尔福的ADAS系统等,这些系统的出现大大提高了汽车的安全性能和驾驶舒适性。

与传统防撞系统相比,智能防撞系统更加智能化和精准化,能够在多种道路和气候条件下提供更加可靠的防撞保护。

智能防撞系统仍存在一些挑战和需要改进的地方。

汽车防碰倒车撞报警系统设计.

汽车防碰倒车撞报警系统设计.

目录摘要 (1)目录 (1)绪论 (3)第一章汽车防撞报警系统设计简介 (4)1.1 设计概要 (4)1.1.1设计任务与要求 (4)1.1.2研究方法 (4)1.1.3解决的关键问题 (4)1.2 汽车防撞报警系统设计的意义 (5)第二章设计思路分析 (7)2.1 系统总体方案 (7)2.2 工作原理 (8)2.3 控制器AT89C2051的功能特点 (8)第三章系统硬件电路设计 (9)3.1 系统硬件方案设计 (9)3.2 遥控器控制框图 (10)3.3 工作原理剖析 (11)3.3.1传感器的选择 (11)3.3.2超声波的发射与接收电路 (11)3.3.3测速原理 (12)3.4 实物设计所能达到的功能及操作说明 (12)第四章系统软件电路设计 (14)4.1 主程序 (14)4.2 串口通信模块——transplant.C (15)4.3 程序编写 (16)第五章调试与测试 (18)总结 (19)参考文献 (20)附录1 (20)附录2 (22)致谢 (25)绪论随着时代的发展及社会的进步,越来越多的汽车进入了普通人的家庭。

汽车逐渐成为人们生活中不可缺少的一部分。

尽管公路条件在不断地改进,但仍然避免不了公路上汽车拥挤的现状,再加上设计车速不断提高,恶性交通事故无时无刻不在发生,给人们和社会带来了巨大的生命与财产损失。

汽车防撞报警系统也因此应用而生。

汽车防撞报警系统是一种当汽车离障碍物较近时向司机预先发出报警信号的装置,通常系统的各个探测器安装于汽车的几个关键的车身部位,能探测到接近车身的行人、车辆和周围的障碍物,能向司机或乘客提前发出即将发生撞车危险的信号,促使司机甚至撇开司机采取应急措施处理特殊险情,避免损失。

同时当汽车发生故障时,可以通过按动警示信号键向过往的车辆发送无线警示信号,提醒过往车辆的司机注意,从而更有效地避免交通事故的发生。

汽车的各种方便性正不断地被人们所接受,现如今如同是一般的家用电器一样地进入平常百姓的家中,开发本系统,可以广泛地安装于各种家用轿车、客车、货车等,如与车载微型电脑相配合,可以实现更多的人工智能化操作,是实现汽车无人驾驶必不可少的一个组成部分,也是未来汽车的发展方向,因此运用前景是相当可观。

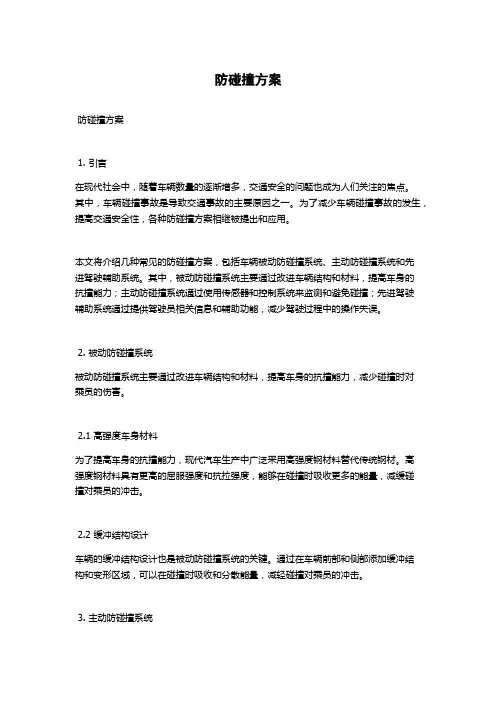

防碰撞方案

防碰撞方案

防碰撞方案防碰撞方案1. 引言在现代社会中,随着车辆数量的逐渐增多,交通安全的问题也成为人们关注的焦点。

其中,车辆碰撞事故是导致交通事故的主要原因之一。

为了减少车辆碰撞事故的发生,提高交通安全性,各种防碰撞方案相继被提出和应用。

本文将介绍几种常见的防碰撞方案,包括车辆被动防碰撞系统、主动防碰撞系统和先进驾驶辅助系统。

其中,被动防碰撞系统主要通过改进车辆结构和材料,提高车身的抗撞能力;主动防碰撞系统通过使用传感器和控制系统来监测和避免碰撞;先进驾驶辅助系统通过提供驾驶员相关信息和辅助功能,减少驾驶过程中的操作失误。

2. 被动防碰撞系统被动防碰撞系统主要通过改进车辆结构和材料,提高车身的抗撞能力,减少碰撞时对乘员的伤害。

2.1 高强度车身材料为了提高车身的抗撞能力,现代汽车生产中广泛采用高强度钢材料替代传统钢材。

高强度钢材料具有更高的屈服强度和抗拉强度,能够在碰撞时吸收更多的能量,减缓碰撞对乘员的冲击。

2.2 缓冲结构设计车辆的缓冲结构设计也是被动防碰撞系统的关键。

通过在车辆前部和侧部添加缓冲结构和变形区域,可以在碰撞时吸收和分散能量,减轻碰撞对乘员的冲击。

3. 主动防碰撞系统主动防碰撞系统通过使用传感器和控制系统来监测和避免碰撞。

常见的主动防碰撞系统包括紧急制动系统、车道偏离预警系统和自适应巡航控制系统。

3.1 紧急制动系统 (EBS)紧急制动系统是一种能够在检测到前方障碍物时自动进行制动操作的系统。

它通过前方雷达或摄像头等传感器实时监测道路前方的障碍物,一旦检测到碰撞的危险,系统会自动触发制动来避免碰撞。

3.2 车道偏离预警系统 (LDWS)车道偏离预警系统通过使用摄像头或其他传感器监测车辆是否偏离了当前车道。

如果系统检测到车辆偏离车道,会发出警告提醒驾驶员调整车辆方向,以避免碰撞事故的发生。

3.3 自适应巡航控制系统 (ACC)自适应巡航控制系统通过使用雷达或激光传感器等监测前方车辆的行驶状态,并根据距离和速度的变化自动调整车辆的巡航速度。

汽车防撞系统方案

汽车防撞系统方案

汽车防撞系统方案随着汽车的普及和道路交通的拥挤,交通事故频发成为一个严峻的问题。

而其中的重大事故往往是由于驾驶员疏忽或反应不及时导致的。

因此,开发一种高效的汽车防撞系统成为了汽车工程领域的一个重要研究方向。

本文将介绍几种常见的汽车防撞系统方案。

第一种方案是基于雷达技术的防撞系统。

这种系统基于雷达的工作原理,通过向前发射无线电波,然后接收回波来计算与前方障碍物的距离。

一旦检测到距离过于接近的障碍物,系统会自动触发制动系统,减少碰撞的严重程度。

雷达技术的优点在于其高精度和可靠性,但是其成本较高,需要配备专门的传感器。

第二种方案是基于摄像头技术的防撞系统。

这种系统采用摄像头拍摄前方的图像,然后通过图像处理算法来识别和跟踪前方的障碍物。

一旦系统检测到可能发生碰撞的情况,就会发出警告信号或者自动刹车。

摄像头技术的优点在于成本低廉,但是其对光线和天气条件的依赖性较强,可能影响系统的可靠性。

第三种方案是基于激光雷达技术的防撞系统。

激光雷达通过发射激光束,并计算激光束被障碍物反射回来的时间来测量与障碍物的距离。

这种系统具有高精度和长测距范围的优点,是目前一些高端汽车上使用的防撞系统技术。

但是,激光雷达的价格昂贵,限制了其在大众市场上的应用。

除了以上几种技术方案,近年来还出现了一种新兴的汽车防撞技术——基于车联网的防撞系统。

这种系统通过将车辆与道路和其他车辆进行信息交流,实现了实时的碰撞预警和自动避让功能。

例如,当一辆车突然刹车,后方跟车的车辆可以在第一时间收到警告信息,从而避免碰撞。

这种系统的优点在于其快速响应和全面的环境认知能力,但是其实施需要良好的网络和通信基础设施。

总结起来,汽车防撞系统方案有多种选择,包括基于雷达、摄像头、激光雷达和车联网技术。

每种方案都有其独特的优点和局限性。

未来的汽车防撞系统可能会结合多种技术,进一步提高安全性能。

但无论使用哪种方案,都必须将人的行为和驾驶技能作为关键因素考虑进来,因为只有驾驶员的警觉和合理反应才能真正避免交通事故的发生。

汽车防撞预警系统设计

汽车防撞预警系统设计

汽车防撞预警系统设计一、系统概述汽车防撞预警系统主要由传感器、控制器、报警装置和执行机构四部分组成。

传感器负责实时监测车辆周围的环境信息,控制器对收集到的信息进行处理和分析,判断是否存在碰撞风险,如有风险,立即启动报警装置并控制执行机构进行干预。

二、传感器选型与布局1. 传感器选型为实现全天候、全方位的监测,本系统选用毫米波雷达、摄像头和超声波传感器三种传感器。

毫米波雷达具有穿透力强、抗干扰能力强等优点,适用于雨雾等恶劣天气;摄像头可识别道路标志、行人和车辆等目标;超声波传感器则用于检测车辆周围的近距离障碍物。

2. 传感器布局根据车辆结构和行驶需求,本系统将传感器均匀分布在车辆的前后左右四个方向,确保无死角监测。

具体布局如下:(1)前方:安装两个毫米波雷达,分别位于车辆前保险杠两侧,覆盖前方120°的监测范围。

(2)后方:安装一个毫米波雷达,位于车辆后保险杠中央,覆盖后方60°的监测范围。

(3)左右两侧:各安装一个摄像头,分别位于车辆左右两侧,覆盖左右两侧60°的监测范围。

(4)四周:安装四个超声波传感器,分别位于车辆前后保险杠和左右两侧,用于检测近距离障碍物。

三、控制器设计1. 算法设计(1)数据预处理:对传感器采集到的数据进行去噪、滤波等处理,提高数据质量。

(2)目标检测与识别:通过摄像头识别道路标志、行人和车辆等目标,结合毫米波雷达和超声波传感器数据,确定目标的位置、速度等信息。

(3)碰撞风险评估:根据目标的位置、速度等信息,计算与本车的相对距离和相对速度,预测未来一段时间内可能发生的碰撞情况。

(4)预警决策:根据碰撞风险评估结果,判断是否触发预警。

2. 硬件设计控制器硬件部分主要包括处理器、存储器、通信接口等。

处理器选用高性能、低功耗的嵌入式芯片,满足系统实时性和稳定性的需求;存储器用于存储算法模型和运行数据;通信接口负责与传感器、报警装置和执行机构进行数据交互。

2024年汽车安全之主动安全设备篇

2024年汽车安全之主动安全设备篇

2024年汽车安全之主动安全设备篇
1. 自动紧急制动系统(AEB):该系统使用传感器和摄像头来监测前方的障碍物,如果驾驶员没有及时反应,则自动启动制动系统以避免碰撞。

2. 自适应巡航控制系统(ACC):ACC系统通过使用雷达和摄像头来监测前方车辆的速度和距离,并自动调整车辆的巡航速度以保持与前车的安全距离。

3. 盲点监测系统(BSD):BSD系统使用传感器来监测车辆后方的盲点,并在有其他车辆进入盲点区域时提供警告。

4. 车道保持辅助系统(LKAS):LKAS系统使用摄像头和传感器来检测车辆的车道位置,并通过控制方向盘来保持车辆在车道内的稳定。

5. 主动车道保持辅助系统(ALKA):ALKA系统与LKAS类似,但它还可以主动对车辆进行车道变更操作,并在车辆要离开当前车道时提供警告。

6. 困乏驾驶警示系统(FDAS):FDAS系统使用摄像头来监测驾驶员的眼睛和头部运动,并发出警告,以提醒驾驶员注意力不集中或疲劳驾驶。

7.可视化360度全景摄像头:该系统使用多个摄像头来提供车辆周围的全景图像,以帮助驾驶员进行停车和转弯。

第 1 页共 1 页。

车辆安全技术有效预防碰撞事故的方法

车辆安全技术有效预防碰撞事故的方法

车辆安全技术有效预防碰撞事故的方法随着汽车的普及和交通量的不断增加,碰撞事故成为现代社会中一个非常严重且普遍存在的问题。

为了减少车辆碰撞事故的发生,人们采取了多种车辆安全技术来提高驾驶员的安全性以及人车之间的交互能力。

本文将介绍一些有效的车辆安全技术,以预防碰撞事故的发生。

一、自动紧急制动系统(AEB)自动紧急制动系统(Automatic Emergency Braking System,AEB)是一种利用雷达、摄像头等传感器来监测前方交通状况,并在预测到碰撞风险时自动制动的技术。

AEB可以通过实时感知和分析车辆与前方障碍物之间的距离和速度差,减轻或避免碰撞事故的发生。

这项技术在紧急情况下能够迅速做出制动反应,大大提高了驾驶员的安全性。

二、主动巡航控制系统(ACC)主动巡航控制系统(Adaptive Cruise Control,ACC)通过车辆前置传感器、雷达等设备,实时感知前方车辆的速度和距离,并自动调整车辆的行驶速度,以保持与前车的安全距离。

当前方车辆突然减速或停车时,主动巡航控制系统会立即减速,避免相撞。

该技术在高速公路上起到了很好的安全防护作用,有效预防了追尾事故的发生。

三、盲点监测系统(BSD)盲点监测系统(Blind Spot Detection,BSD)利用雷达或摄像头监测车辆两侧的盲区,当其他车辆或物体进入盲区时,系统会发出警报或显示在车辆后视镜等位置,提醒驾驶员。

这项技术可以帮助驾驶员避免变道时与其他车辆发生碰撞,大大提高了行车的安全性。

四、车道保持辅助系统(LKAS)车道保持辅助系统(Lane Keeping Assist System,LKAS)通过车辆的摄像头或激光雷达等设备,识别出车道线,并辅助驾驶员保持在车道内行驶。

当驾驶员不慎偏离车道时,系统会通过辅助转向或视觉警示等方式提醒驾驶员调整车辆行驶轨迹。

这项技术可以有效降低因违规变道或偏离车道而引发的碰撞事故。

五、倒车监测系统(RVM)倒车监测系统(Rearview Monitor,RVM)利用摄像头或雷达等设备,帮助驾驶员在倒车时检测后方障碍物的距离和位置,并通过显示屏或声音提示驾驶员。

汽车碰撞防护体系国内外标准比较研究

汽车碰撞防护体系国内外标准比较研究

汽车碰撞防护体系国内外标准比较研究随着汽车行业的快速发展,保障驾乘人员的安全在汽车设计中变得越来越重要。

汽车碰撞防护体系作为汽车安全的核心组成部分之一,旨在在碰撞事故中减少伤害和死亡风险。

各国根据本国的安全标准和法规制定了汽车碰撞防护体系相关的标准,下面我将对国内外的标准进行比较研究。

首先,我们来了解国内汽车碰撞防护体系的标准。

在中国,国家市场监管总局发布了《汽车碰撞防护体系安全技术规范》等一系列标准。

该技术规范对汽车碰撞防护体系的要求进行了规定,包括前部防撞、侧部防撞和车身整体刚度等方面。

此外,还有《轻型汽车整车碰撞试验技术规范》对车辆进行全车型碰撞试验,以确保车辆满足碰撞安全性能要求。

与国内标准相比,国外的汽车碰撞防护体系标准也十分严格。

在欧盟,有一系列关于汽车碰撞防护体系的标准,其中最重要的是ECE R94碰撞试验和ECE R95碰撞后修复标准。

ECE R94标准规定了车辆的正面和侧方碰撞试验要求,以确保车辆在碰撞事故中的安全性能。

而ECE R95标准则规定了车辆在发生碰撞后如何进行修复,以保证车辆的再次使用安全可靠。

此外,美国也为汽车碰撞防护体系制定了许多严格的标准,其中最重要的是美国国家公路交通安全管理局(NHTSA)制定的联邦汽车安全标准(FMVSS)。

FMVSS 208标准规定了车辆正面碰撞试验的要求,包括正面撞击试验和侧面撞击试验。

FMVSS 214标准则规定了车辆侧面碰撞试验的要求。

这些标准通过对车辆的碰撞试验以及车身刚度等指标的要求,保证了汽车在事故中的安全性能。

日本是另一个对汽车碰撞防护体系标准十分重视的国家。

其制定的刚性碰撞试验(JIS D 6114)和真实环境碰撞试验(汽车安全标准JASO C315和国土交通省VCCサンデーペーパー)等标准要求车辆在不同碰撞条件下都能保持较好的安全性能。

需要注意的是,国内外的汽车碰撞防护体系标准虽然有所差异,但他们在提高驾乘人员安全性方面都取得了显著的成就。

主动防撞预警系统概述

主动防撞预警系统概述

主动防撞预警系统概述作者:李文娜来源:《时代汽车》 2018年第5期摘要:随着汽车产业的迅速发展,数量急剧上升,交通事故的发生率也越来越高,为了更好的保证人们的生命财产安全,主动安全技术越来越受到关注。

《中国制造2025》中也指出“到2020年,掌握智能辅助驾驶总体技术及各项关键技术,初步建立智能网联汽车自主研发体系及生产配套体系。

”主动防撞预警系统作为智能辅助驾驶的一个重要方面,也受到人民关注。

本文主要对主动防撞预警系统类型、组成功用、工作过程等进行阐述。

关键词:主动安全;防撞预警;辅助驾驶1 主动防撞预警系统类型主动防撞预警系统类型较多,按照控制方向分为:1.1 纵向制动主动防撞系统这种形式的主动防撞主要是针对正向碰撞,当前方出现当危险情况,驾驶员未及时采取相应措施,纵向制动防撞系统就会工作,实现汽车制动甚至停车从而有效的避免碰撞的发生或减小碰撞过程中车辆的损坏。

1.2侧向转向主动防撞系统通过检测及判断确定前方有危险情况时,侧向转向主动防撞系统能够接管驾驶,是汽车主动转向躲避前方危险车辆,同时要对危险目标的位置进行确认,使自车能够安全的绕过前车。

1.3复合型智能主动防撞系统这种主动防撞预警系统所需的算法及操纵机构要复杂很多,出现危险情况时,该系统会先计算需要进行制动还是转向操作,是主动防撞效果达到最优,从而避免碰撞的发生或减轻碰撞损坏程度。

2主动防撞预警系统的组成主动防撞预警系统包括车辆行驶信息感知模块、车辆控制分析模块、车辆控制辅助执行模块三部分构成,三者即使独立的又相互联系,各个模块即时通讯并采取相应动作,实现车辆安全驾驶。

车辆行驶信息感知模块主要是对车辆前方的行驶状况进行探测,包括:目标速度,目标位置、两车距离等信息。

车辆行驶信息感知模块得到的关键信息,通过CAN总线传递到车辆控制分析模块,车辆控制分析模块对数据进行相应的分析,最终得到危险级别等级,将对车辆进行的控制指令传递给车辆控制辅助执行模块。

汽车开门防撞预警系统研究解读

汽车开门防撞预警系统研究解读

03
汽车开门防撞预警系统技术研究
传感器技术
超声波传感器
01
利用超声波的特性,检测车辆周围的障碍物,具有测量距离远
、体积小、价格低等特点。
毫米波雷达
02
工作在毫米波频段,具有测量距离远、抗干扰能力强、体积小
、价格高等特点,适合用于检测高速移动的物体。
摄像头
03
通过图像识别技术,识别车辆周围的物体和环境,具有信息量
可扩展性原则
系统设计应考虑到未来的扩展和升 级,方便添加新的功能和适应更多 的车型。
系统硬件设计
传感器模块
控制器模块
包括超声波传感器、红外传感器等,用于检 测车辆周围的环境和障碍物。
包括微处理器、存储器等,用于处理传感器 数据和控制执行机构。
执行机构
电源模块
包括报警器、灯光等,用于发出预警信号和 提示信息。
大、直观、易于理解等特点。
信号处理技术
数字信号处理
对采集到的原始信号进行数字化处理,包括滤波、放大、采样等 操作,将其转化为计算机能够处理的数字信号。
特征提取
从处理后的信号中提取出与目标相关的特征,如速度、距离、角 度等。
信号分类识别
根据不同的特征,将目标分为不同的类别,如车辆、行人、障碍 物等。
05
汽车开门防撞预警系统性能评估与优 化
系统性能评估方法
评估指标
评估汽车开门防撞预警系统的性能,需要综合考虑多个指标,包括准确率、误报率、漏报 率、F1分数等。
实验测试
通过实验测试来评估系统的性能,需要设计合理的实验方案,包括样本选择、实验场景、 实验人员等。
数据分析
对实验测试结果进行数据分析,以全面评估系统的性能,包括对评估指标的计算和分析、 对系统性能的横向和纵向比较等。

汽车防撞系统概述

汽车防撞系统概述

摘要随着社会的发展,经济的进步,越来越多的汽车涌上了街头,随之带来交通事故的增多。

因此汽车防撞系统受到了跟多人的重视。

而由毫米波雷达、激光雷达以及CCD立体视觉系统组成的汽车防撞系统因成本高而无法应用与普通的汽车。

超声波测距系统组成的汽车防撞系统,具有成本低、受外界影响小的优点,因此研究大作用距离超声波测距系统组成的汽车防撞系统具有十分重要的意义。

本文采用超声换能器组成的超声波测距系统设计实现汽车防撞系统。

整个系统包括超声波发射与接收系统,单片机控制器,LED显示部分,扫描驱动部分。

b5E2RGbCAP关键词:汽车防撞系统超声换能器大作用距离测距系统AbstractWith the development of social and economic progress, an increasing number of cars appear on the streets, which bring more and more traffic accidents. As a result, vehicle collisi on avoida nee systems are paid great atte nti on to. But the vehicle collisi on avoidanee system composed of millimeter-wave radar, laser radar and CCD three-dimensional visual system are too expensive to be used in ordinary cars. The vehicle collision avoidanee system using Ultrasonic Ranging has two great adva ntages, such as low cost and not subject to outside in flue nee. So the study of vehicle collision avoidanee system composed of ultrasonic ranging system is significant. plEanqFDPw In this paper, the vehicle collision avoidanee system contains ultrasonic ranging system composed of ultras onic tran sducer. The system eon sists of Ultras onic launching and receiving systems, SCM eontroller, LED display part and the seanning driver.DXDiTa9E3dKeywords: Automobile collision avoidance system Ultrasonic transducer Large sensing-range Distance measurement system crpUDGiT目录第一章绪论.......................................................... 2..5.PCZVD7HXA1.1 研究背景与课题来源...............................................2..jLBHrnAILg1.1.1 各类车载测距传感器及其性能................................. 3.xHAQX74J0X1.1.2 课题的提出.................................................... LD3AYtRyKfE 1.2 汽车防撞系统的现状............................................... Z5zz6ZB2Ltk 1.3 超声波测距系统................................................... d6vzfvkwMI11.3.1 可变阈值与回波包络检波法...................................... rq6yn14ZNXI1.3.2 基于互相关函数的时延估计法................................. 7..EmxvxOtOco1.3.3 谱线分析法与自适应时延估计................................... 7..SixE2yXPq5 1.4 超声波测距与定位技术的发展概况................................... 67ewMyirQFL 1.5 主要研究工作及内容............................................... k8avU42VRUs第二章超声波发射与接收电路.......................................... 9..Y6V3ALOS892.1 大作用距离超声波换能器........................................... M92ub6vSTnP2.1.1 超声波物理特性与换能器技术指标............................. 9..0YujCfmUCw 2.2 超声波发射电路的设计........................................... 1..1eUts8ZQVRd2.2.1 推挽变换器的工作原理 ...................................... 1..2sQsAEJkW5T2.2.2 推挽变换器的转换效率........................................ 1G2MsIasNXkA 2.3 超声波接收电路的设计........................................... 1..3TIrRGchYzg2.3.1 低噪声前端放大器............................................ 173EqZcWLZNX2.3.2 滤波放大电路与电源............................................ 1lz5q7IGf02E第三章超声波测距系统............................................... 1..5ZVPGEQJ1HK3.1 超声波测距算法分析............................................... 1N6rpoJac3v13.1.1 问题分析.................................................... 1..6. 1nowfTG4KI 3.2 超声波测距系统的实现............................................. 1fj7nFLDa5Zo3.2.1单脉冲数字相关测距............................................ 1tf7nNhnE6e5第四章超声波测距汽车防撞系统的设计............................... 1. 8HBMVN777SL4.1 系统硬件设计................................................... 1..9V7l4jRB8Hs4.1.1 系统硬件总体框图............................................ 1839lcPA59W94.1.2超声波发射部分.............................................. 2..0. mZkklkzaaP4.1.3超声波接收部分................................................ 2AV0ktR43bpw4.1.4 单片机控制部分............................................. 2..1ORjBnOwcEd 4.2系统软件设计 ................................................... 2..2. 2MiJTy0dTT 4.3 系统的调试与优化................................................. 2..3gIiSpiue7A 总结................................................................. U2E4H0U1YFMH 致谢................................................................. IA2G59QLSGBX 参考文献.......................................................... 2..6.WWGHWVVHPE第一章绪论随着社会经济的发展,越来越多的人拥有了自己的私家车,越来越多的汽车涌上了公路,可随之而来的是交通事故也越来越多,不少人也因此谈车色变。

汽车碰撞防护体系国内外标准比较研究

汽车碰撞防护体系国内外标准比较研究

汽车碰撞防护体系国内外标准比较研究随着汽车行业的发展和技术的提升,汽车碰撞防护体系成为了至关重要的安全设备。

为了保护车辆乘员和行人的生命安全,在全球范围内制定了一系列汽车碰撞防护体系的标准。

本文将比较研究国内外对汽车碰撞防护体系的标准,以期了解各国在汽车安全技术方面的差异和发展趋势。

首先,我们来看国际上的标准。

目前,国际上常用的汽车碰撞防护体系标准主要有欧洲(ECE R94)标准、美国(FMVSS 301)标准和澳大利亚(ADR 85/00)标准。

这些标准都是基于碰撞试验进行制定的。

欧洲标准要求车辆在前端和后端进行碰撞试验,以评估车辆在相对低速的碰撞中乘员和行人受伤的风险。

美国标准同样关注车辆的前端和后端碰撞防护,测试车辆在高速碰撞中的安全性能。

而澳大利亚标准除了对前后碰撞进行测试外,还对侧面碰撞进行了评估。

与国际标准相比,国内的汽车碰撞防护体系标准相对滞后。

我国现行的相关标准主要包括《GB 11567-2004 中型客车和轻型卡车前部碰撞实验装置通用技术条件》和《GB 15084-2013 汽车行人保护装置技术要求和试验方法》。

这两个标准主要关注车辆的前部碰撞防护和行人保护。

然而,这些标准仅限于中型客车、轻型卡车和行人保护装置,并缺乏对其他类型车辆的规范。

此外,我国还没有建立完善的碰撞试验中心和研究机构,这导致了国内碰撞防护体系标准的滞后。

面对国内现状,我国汽车碰撞防护体系标准的发展还有许多需要改进的地方。

首先,需要对不同类型的车辆制定相应的标准,包括轿车、SUV、卡车等。

同时,随着新能源汽车的不断发展,对电动汽车的碰撞防护也需要专门的标准和测试方法。

其次,建立独立的碰撞试验中心和研究机构,加强对汽车碰撞防护技术的研究和创新。

此外,加强国际间的合作与交流,学习借鉴国际先进标准和经验,提升我国汽车碰撞防护体系的水平。

在整体趋势上,全球都在致力于提高汽车碰撞防护体系的标准和要求。

未来的发展趋势是更加注重车辆整体结构的强度和刚性,采用先进的材料和制造工艺,以提供更好的碰撞吸能能力。

护航公司车辆防碰撞系统(AEBS)情况介绍

护航公司车辆防碰撞系统(AEBS)情况介绍

护航公司车辆防碰撞系统(AEBS)情况介绍AEBS行业现状(AEBS)自动紧急制动系统定义:自动探测目标车辆,预估出前向碰撞危险,及时发出预警信号提醒驾驶员,并在即将发生碰撞时,控制本车降低车速避免碰撞或减轻碰撞伤害程度的系统。

21世纪以来,随着传感器、计算机等技术的快速发展,AEB得到各跨国车企重视。

随后,沃尔沃、宝马等企业纷纷在高档车型上装备了AEBS,并且已经逐步引进国内。

AEBS系统其工作原理很简单,主要分为三个部分:环境感知、智能决策、执行机构。

目前环境感知传感器部分主要由三种探测技术,分别是:毫米波雷达、激光雷达、视频识别。

三种探测技术各有利弊。

1.毫米波雷达其本质为电磁波,其探测距离远,波束角较大,探测范围宽,用于AEBS时探测时,在本车道前方50米左右位置,其探测宽度已达3.5米,超出本车道,相邻车道的车辆容易形成干扰,其抗干扰问题无法解决。

另外毫米波对金属物体非常敏感,车道前方的任何金属物体,如易拉罐、窨井盖等都容易被识别为障碍物,形成误报警、误刹车;另外对人体、墙体、树木等不敏感,所以像类似8.10事故这样的情况,根本不起作用,无法避免事故的发生。

所以,单纯依靠毫米波雷达,干扰大,误报、误刹率高,基本不能使用。

毫米波雷达工作示意图2.摄像头(视频识别)其本质类似于摄像机,通过这个手段可以直观识别前方障碍物情况,但是其探测距离非常有限,只能短距离探测;探测距离近,意味着留给驾驶员的反映时间大大缩短,只能低速防碰撞,无法解决高速情况下发生重特大交通事故的根本问题。

更为关键的是,无法全天候使用,白天对于太阳光直射情况下,无法识别;夜晚,对向车道远光灯直射时,引起误报。

所以,误报、漏报率极高,基本无法使用。

双目测距示意图3.毫米波雷达摄像头两种传感器数据融合后对前方车辆或障碍物进行判断,共同认为是障碍物后,方可进行预警或制动,这样组合使用降低了毫米波的探测距离,同时视频识别的短板也都全部存在。

汽车辅助电气系统介绍

汽车辅助电气系统介绍

汽车辅助电气系统介绍1.刹车辅助系统刹车辅助系统是用来提高车辆的刹车性能和安全性的系统。

其中最常见的就是防抱死刹车系统(ABS)。

ABS能够在紧急刹车时,通过感应车轮速度和防止车轮锁死的控制阀,保持轮胎与地面的良好接触,避免汽车侧滑或失控,提高刹车效果。

2.反碰撞辅助系统反碰撞辅助系统用来检测和预防碰撞事故的发生。

它通过一系列传感器和摄像头监测周围环境,并在检测到有可能发生碰撞时,及时发出警报,甚至自动刹车,以避免事故的发生。

这种系统已经成为现代汽车的标配,大大提高了驾驶的安全性。

3.盲点监测系统盲点监测系统是用来检测驾驶者在驾驶过程中盲区的存在,并发出警告,防止盲区事故发生。

这个系统通常通过传感器监测车辆周围的情况,并当其他车辆进入盲区时发出视觉或声音警告,提醒驾驶者注意。

4.车道偏离警示系统车道偏离警示系统能够通过摄像头监测车辆的行驶轨迹,并在检测到车辆偏离当前车道时发出警告。

这种系统通常会发出声音、震动或者提醒驾驶者的图像,帮助驾驶者保持车辆在正确的车道上行驶,提高行车安全性。

5.自适应巡航控制系统自适应巡航控制系统是一种能够自动调节汽车速度和保持安全车距的系统。

它通过雷达、摄像头等传感器感知前方的车辆,并根据相关参数自动调整车速,保持和前车的安全距离。

这种系统让驾驶者更加轻松和省心,减少了驾驶的疲劳和压力。

6.倒车辅助系统倒车辅助系统是一种通过摄像头或者超声波传感器监测车辆周围环境的系统。

它能够提供视觉或声音提示,帮助驾驶者倒车时避免碰撞障碍物。

有些高级倒车辅助系统还能够自动进行泊车操作,轻松和快速完成泊车动作。

以上介绍了几种常见的汽车辅助电气系统。

这些系统的出现和发展,使得驾驶变得更加安全和便利。

随着科技的不断进步,我们可以预见未来会有更多更高级的辅助电气系统出现,进一步提升汽车的舒适性、安全性和智能化程度。

现在汽车上有哪些预防撞报警系统?

现在汽车上有哪些预防撞报警系统?

现在汽车上有哪些预防撞报警系统?
汽车防撞报警系统是现在汽车主动安全控制系统重要的一部分,在汽车行驶过程中,预报警系统会对汽车周围的人或者物体与汽车的距离做出判断,当预定的距离小于系统设定的距离后,预报警系统会给驾驶者发出声光警报。

该系统通常包括一下三部分:
一测距装置:测距装置通常使用超声波,红外线,雷等测量障碍物与汽车的距离。

二执行装置:即将行车电脑处理后的结果以报警的方式呈现给驾驶员,目前采用较多的是声报警器或者光报警器,用灯光提醒并伴随语音提示,一般汽车会自动进行汽车制动或者使汽车转向。

三处理装置行车电脑中事先储存有相应的程序,当测距装置测的汽车存在危险距离时间,向执行装置发出信号,发出警报。

1. 雷达汽车防撞预报警系统
这种报警系统是当前用的最普遍也是最受欢迎的系统了,该系统由收发天线,混频器和定向耦合器等组成,汽车行驶时,通过雷达向前发出调频连续信号,当发射信号遇到目标时,被发射回来经混频放大后,可用其相应的信号来得到与障碍物的距离,从而做出相应的比较得出是否需要报警。

2.超声波汽车防撞预报警系统超声波测距具有成本低,制作方便并且原理简单的优势,工作时,超声波发生器不断发出一系列连续的脉冲,并给测量逻辑电路提供一个短脉冲,超声波接收器则在接收到障碍物反射回来的反射波后,也向测量电路提供一个信号,最后经过处理,自动计算出与障碍物之间的距离。

此外,当前还被应用的包括激光汽车防撞和机器视觉汽车防撞预报警系统等,以后该系统的发展会更加智能化和集成化。

汽车开门防撞预警系统

汽车开门防撞预警系统

测试系统的各项功能是否正常,如传感器是否能够正确采集数 据,报警提示是否准确等。
测试系统的性能指标是否达到预期要求,如响应时间、检测精 度等。
测试系统在不同车型、不同路况下的表现,以确保系统的兼容 性。
测试系统的可靠性、稳定性及寿命等指标,以确保系统在长时 间使用过程中不会出现故障。
测试结果与分析
提高系统稳定性与可靠性
要点一
总结词
提高系统的稳定性和可靠性是保障汽车开门防撞预警系统 长期有效运行的关键。这需要从硬件、软件以及系统架构 等多个方面进行综合考虑和优化。
要点二
详细描述
采用高可靠性的硬件设备和材料,如工业级芯片、密封性 好的电子元件等,确保系统在各种环境条件下能够稳定运 行。优化软件算法和数据处理流程,提高系统的响应速度 和准确性。采用容错设计和备份机制,避免因某一部件故 障而导致整个系统失效。同时,对系统进行定期的测试和 验证,确保其始终保持良好的工作状态。
改进报警装置可靠性
总结词
报警装置的可靠性直接影响到汽车开门防撞预警系统的有效性。通过改进报警装置的硬件和软件设计,提高其准 确性和及时性。
详细描述
采用声音、灯光、震动等多种报警方式,以醒目的颜色和声音提醒驾驶员注意碰撞危险。优化报警装置的触发条 件和触发时机,确保在潜在碰撞危险发生时能够及时发出警报。同时,对报警装置进行定期维护和检查,确保其 始终保持良好的工作状态。
06
CATALOGUE
结论与展望
研究结论
01
汽车开门防撞预警系统能够有效地减少因开车门而引
发的交通事故。
02
该系统通过先进的传感器和算法能够实时监测车辆周
围环境,准确识别潜在的碰撞危险。
03

汽车车门防撞预警系统探测距离描述

汽车车门防撞预警系统探测距离描述

汽车车门防撞预警系统探测距离描述汽车车门防撞预警系统的探测距离是指该系统能够有效检测到车辆周围物体或障碍物与车门的近距离情况。

具体的描述可以根据不同的车型和车辆配置有所不同,但一般来说,这种系统能够在车门距离物体或障碍物约30厘米左右时进行预警并发出警告信号。

当车门靠近物体时,该系统通常会通过声音、光线或振动等方式提醒驾驶员,以避免发生车门与物体碰撞的危险。

这样可以有效提高驾驶安全性,并保护车辆和周围环境的完整性。

在具体应用中,系统的探测距离可以根据实际需要进行调整和设定。

车门防撞预警系统的探测距离可能会因车辆型号、传感器类型和安装方式等因素而有所差异。

一般来说,该系统的探测距离通常在10到50厘米之间,具体取决于车辆制造商的设计和设置。

一些高端车型可能会配置更高灵敏度的传感器,能够在5到10厘米的距离内进行警告。

这意味着当附近有障碍物或物体靠近车门时,系统将提前发出预警,提醒驾驶员注意,以防止车门与物体发生碰撞。

然而,需要注意的是,车门防撞预警系统的探测范围可能有限,因此驾驶员在开关门时仍需保持警觉,并通过后视镜和侧视镜来确认周围的状况。

对于车门防撞预警系统的探测距离,还有一些其他因素需要考虑。

首先是障碍物的材质和形状。

通常情况下,车门防撞预警系统可以探测到不同材质和形状的障碍物,如其他车辆、墙壁、树木等。

但是,如果障碍物过于薄或没有足够的重量,可能会影响系统的探测能力。

其次是环境因素。

在某些情况下,如恶劣的天气或低光照条件下,系统的探测距离可能会受到限制,无法达到预期的距离。

这是因为传感器的性能可能会受到不利的环境干扰,降低系统的灵敏度和准确性。

此外,车门防撞预警系统的探测距离还与系统本身的技术和精度有关。

一些高级车门防撞预警系统配备了更先进的传感器和算法,可以提供更准确和可靠的预警功能,扩大探测距离。

需要注意的是,车门防撞预警系统的探测距离描述仅作为参考,具体的探测范围和警报方式可能因车辆制造商和系统设计的不同而有所不同。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第三章汽车主动防撞系统的总体工程3.1 各种汽车防撞系统的比较对于车辆安全来说,最主要的判断依据是两车之间的相对距离和相对速度信息,当本车以较高的速度接近前方车辆时,如果两车之间的距离太近,很容易造成追尾事故。

因此,常用的防装系统都将车辆之间的相对距离最为最主要检测任务。

汽车雷达按照其探测方向的不同,主要分为倒车雷达和前视雷达两种,汽车倒车雷达由于探测距离较短,一般运用超声波或红外探测两种方式构成,该项技术已经比较成熟,国内外已经有相应的产品。

而相比较来说,在高速公路中由于车速快,要求防撞雷达探测距离要长,故高速公路的防撞系统要求较高。

而且在恶劣天气情况下,如雨,雪,雾等天气,以及前方车辆尾部卷起的气沫灰尘所造成视野不良等情况时,防撞预警系统应向驾驶人员提供前方车辆和障碍物的距离,相对速度等信息;在危险临近的情况下,通过警报系统发出声光警报,在极度危险的情况下可以采取转向和制动措施,从而避免碰撞,追尾等事故的发生。

目前的高速公路防撞系统按工作方式分主要有激光,超声波,红外等一些测量方法,不同的方式工作过程和工作原理上有不同之处,但它们主要作用都是通过不同的测量方法判断前方车辆与本车辆的相对距离,并根据两车之间的危险性程度做出相应的预防措施。

为了更好的了解各种系统的工作原理,下面对不同的探测方式进行详细的介绍。

2.4激光测距激光测距仪是一种光子雷达系统,它具有测量时间短,量程大,精度高等优点,在许多领域得到了广泛应用。

目前在汽车上应用较广的激光测距系统可以分为非成像式激光雷达和成像式雷达。

非成像式激光雷达根据激光束传播时间确定距离。

激光束在传播路上遇到前车发生反射。

测量从发射时刻到反射回到发射点经过的时间t,便可以计算出车距。

其计算公式同超声波测距共识,不同的是速度v为光速,v=3×108m/s。

从高功率窄脉冲激光器发射出来的激光脉冲经发射物镜聚焦成一定形状的光束后,用扫描镜左右扫描,向空间发射,照射在前方车辆或者其他目标上,其反射光经扫描镜,接受物镜及回输光纤,被导入到信号处理装置内光电二极管,利用计算器计数激光二极管启动脉冲与光电二极管的接受脉冲间的时间差,即可求得目标距离。

利用扫描镜系统中的位置探测器测定反射镜的角度即可测出目标的方位。

成像式激光雷达又可分为扫描成像激光雷达和非扫描成像激光雷达。

扫描激光成像雷达把激光雷达同二维光学扫描镜结合起来,利用扫描器控制出射激光的方向,通过对整个现场进行逐点扫描测量,即可获得视场内目标目标的三维信息。

但扫描成像激光雷达普遍纯在成像速度过慢的问题。

这有待于软件,硬件的进一步改善。

非扫描成像式激光雷达将光源发出的经过强度调制的激光经分束器系统分为多束光后沿不同方向射出。

照射待测区域。

被测物体表面散射的光经微通道图像增强板(MCP)混频输出后,由面阵CCD等二维成像器接收,CCD每个像元的输出信号提供了相应成像区的距离信息。

利用信息融合技术即可重建三维图像。

由于非扫描成像激光雷达测点数目大大减少,从而提高了三维成像速度。

在汽车测距系统中,非成像激光雷达更具有使用价值。

同成像式激光雷达相比,具有造价低,速度快,稳定性高等特点。

由于激光雷达测距仪工作环境处于高速运动的车体重,震动大,对其稳定性,可靠性提出了较高的要求,其体积也受到了一定的限制,同时还要考虑省电,低价,对人眼安全等因素。

这些决定了其光源只能采用半导体激光器。

已处于使用阶段的激光雷达所需要的光学元件在市场上有售,价格比较高。

目前,在汽车上上述各种激光雷达测距仪均有应用,但成像式激光雷达还在进一步研究之中。

2.2 毫米波雷达测距雷达是利用目标对电磁波反射来发现目标并测定其位置的。

雷达的工作频率从3MHz到300GHz的范围内,其对应波长为100m到1mm,工作频率在30GHz 以上的雷达称为诶为波雷达,工作频率在30GHz以上的雷达称为毫米波雷达。

作为车载雷达,一般选用60GH在,1200GHz,180GHz波段,其对应波长为毫米波,故称为毫米波雷达。

雷达对空间目标P的位置测定,必须用三个坐标来表示,即斜距R,方位角a,仰角β或高度H。

如图2所示。

雷达经天线向空间发射一定周期高脉冲,如果遇到目标则由目标反射回来的反射波将之后于发射的高频脉冲一个时间差T1和一个频移(多普勒频移)Fd。

根据雷达可以测定的这两个数据,就可依据以下公式断定目标的位置:而雷达在方位角方向装懂,根据天线波束的指向,就可以确定方位角a,同理,根据雷达天线在仰角方向转动,就可以确定仰角β与30GHz以下的微波相比,毫米波频率高,波长短,一方面可缩小从天线辐射的电磁波射束角幅度,从而减少由于不需要的反射引起的误动作和干扰,另一方面由于多普勒频移大,相对速度的测量精度高,因而在汽车领域一般不适用微波而使用毫米波。

作为长距离床干起,与其他方式相比,毫米波测距具有以下特点:一事探测性能稳定。

与光学式相比,她不依受对象表面形状和颜色影响,与超声波相比,它不受大气紊流的影响。

而是环境适应性能好。

受雨雪雾,阳光,污尘的干扰小,探测性能下降小。

毫米波雷达测距,能探测多目标,多目标分辨力好,探测精度高,受天气影响小,已达到实用水平。

作为车载雷达,目前使用的形式主要有脉冲多普勒雷达,双频CW雷达和FW雷达三种,但却存在电磁波干扰问题,必须防止因雷达装置相互间以及其他通信设施的电磁波干扰而发生误动作。

目前,毫米波雷达在汽车上应用最多的是作为防撞雷达,防止在高速公路上发生追尾碰撞。

2.3摄像系统测距电荷耦合器件CCD常用于摄像系统。

CCD摄像机是一种用来模拟人眼的光电探测器,它具有尺寸小,质量轻,功耗小,噪音低,动态范围大,光计量准确,其线扫描输出的光电信号有利于后续信号处理等优良特性,在汽车行业也得到了广泛的应用。

利用传统的摄像机,如面阵CCD,可获得被测视野的二维图像,但无法确定与被测物体之间的距离。

只使用一个CCD摄像机的系统成为单目摄像系统,在汽车上常用于倒车后视系统,辅助驾驶员获得后视死角信息,以避免倒车撞物。

为获得目标三维信息,模拟人的双目是绝缘粒,利用间隔固定的两台摄像机同时对同一景物成像,通过对这两幅图像进行计算机分析处理,即可确定视野中每个物体的三维坐标,这一系统成为双目摄像系统。

双目摄像系统模仿人体视觉原理,测量精度高。

但目前价格较高,同时由于受软件和硬件的制约,成像速度较慢。

随着计算机软硬件性能的调高,最终将得到广泛应用。

2.1超声波测距超声波是指震动频率在20KHz以上的机械波。

超声波床头性较强,具有一定的方向性,传输过程中衰减较小,反射能力较强。

超声波测距一般由超声波发生器,及首期和信号处理装置三大部分组成。

超声波作为一种特殊的声波,同样具有用生比传出的基本物理特性,超声波测距就是利用其反射特性来工作的。

超声波发射器不断发射出一系列连续的脉冲,并给测量逻辑电路提供一个短脉冲。

超声波接收器则在接受到所发射超声波遇到障碍物反射回来的反射波后,也向侧脸逻辑电路提供一个短脉冲,再利用双稳电路把上述两个短脉冲转化为一个方脉冲。

方脉冲的宽度即为两个短脉冲之间的时间间隔。

测量这个方波脉冲宽度就可以确定发射器与探测无之间的距离。

如图一所示,根据测量出输出脉冲的快读,及测量得发射波与接受波的时间间隔,从而就可以求出汽车与障碍物之间的距离s,S=vg/2式中,v—超声波音速。

由于超声波也是声波i,故v为声速;t为时间。

超声波测距仪原理简单,制作方便,成本比较低。

但其作为高速行驶车辆上的测距传感仪不可取,主要有两个方面的因素:一是超声波的速度v受外界环境变化影响较大。

在不同的温度下,声速是不同的,在-30℃-30℃变化为313-349米/秒;而且声速v还随着雨,雾,雪等天气的变化而变化,不能精确测距。

二是由于超声波能量是与距离的平方成正比而衰减的,故距离越远,反射回的超声波越少,灵敏度下降很快,从而使得超声波测距方式只适用较短距离。

目前国内外一般的超声波测距仪理想测量距离为4米-5米左右,因此一般只能用于汽车倒车防撞系统上。

通过以上介绍,我们不难发现:毫米波雷达测距在原理上和以上几种测距方式类似,但它克服了其他几种探测方式在高速公路防撞运用中的缺点。

所以,世界各国均对基于毫米波雷达的防撞技术进行了研究,发现毫米波雷达在高速公路的防撞技术中具有重要前景。

它的主要特征如下。

(1)稳定的探测性能。

不受被测物体表面形状,颜色等的影响;对大气紊流,气我等也具有适应性。

(2)良好的环境适应性。

毫米波有很强的穿透能力,其测距精度受雨、雪、雾、阳光等天气因素和杂音、污染等环境的影响较小,可以保证车辆在任何天气下的正常运行。

通过比较,可得到下表的特点。

从表中可以明显看出毫米波雷达能够适应高速公路对防撞系统的要求。

因为超声波有探测距离上的限制,激光受天气等条件的干扰大,红外线方式容易受到天气和路边等物体干扰的影响。

而毫米波雷达具有稳定的探测性能和良好的环境适应性,受雨雪雾阳光的干扰小,可以适应各种天气,同时可以测量目标物体的相对速度及方位角等参数。

此外,在相同的测量条件下毫米波雷达结构简单,分辨率高、天线部件尺寸小,因此,能够适应汽车防撞需要的雷达应该有以下特点:(1)尺寸小、价格低车用雷达必须考虑到安装的方便性,特别在目前人们对车辆的外形比较考究的情况下,雷达的安装不能影响车辆的其它功能和美观性。

雷达的体积应尽量的小,从而可以很方便的安装在汽车仪表盘或隐藏在其他位置。

此外车用防撞雷达的价格是不可忽视的一个重要因素,在目前这种汽车本身价格就比较低的情况下,车用雷达的价格必然会影响到其普及应用。

(2)作用距离要达到百米以上一般情况下,车速为100Km/h时,车间距离应为100m,车速为80Km/h时,车间距离应为80m,即车辆的安全距离数和相应的速度相当。

因此在高速公路情况下,车用雷达的探测距离要大于100m。

(3)雷达的射频硬件结构简单,天线口径小车用防撞雷达一般倾向于调频连续波方式,主要因为该方式发射功率可以很低,这样其射频结构比较简单,雷达的成本就会降低,而且天线口径小,对于毫米波雷达来说,可以保证良好的角分辨率,减小雷达的尺寸。

3.2汽车防撞系统的总体构成汽车防撞预警系统由信息采集单元、信息处理单元和信息输出装置三部分组成。

信息采集单元由毫米波雷达,自车速度传感器、转向角传感器、制动传感器、加速踏板传感器和路面情况选择开关等组成;信息处理单元主要为中央处理器;信息输出装置包括应经显示屏、报警蜂鸣器、报警指示灯等。

图3-1为系统组成方框图。

(未画)系统工作工程中,有信息采集单元不断地采集相关信息,如车间距离、相对速度、自车速度、有无转向、有无制动等,并将此信息传送至信息处理单元。

信息处理单元根据自车速度、想读速度以及所建立的安全距离计算模型,计算出相应保持的安全距离并与实测车间距离相比较。
