曝气设备的安装课件(PPT 32页)
曝气原理与设备课件

曝气原理与设备课件
曝气原理与设备课件
一、曝气原理
——双膜理论
曝气原理与设备课件
氧的分压梯度 氧的浓度梯度
双膜理论:污水生物处理领域中广泛应用的气 体传递理论。这一理论的基本点可归纳如下: 在曝气过程中,氧分子通过气、液界面由气相 转移到液相的过程中 (1)在气、液两相接触 的界面两侧存在着处于层流的气膜和液膜,在 其外侧分别是气相和液相的主体(紊流)。(2) 在气、液两相中,不存在传质阻力,气体分子 从气相主体传递到液相主体的阻力,主要存在 于气膜和液膜中。(3)在气膜中存在氧的分压 梯度,液膜中存在氧的浓度梯度,都是氧转移 的推动力。(4)气膜中氧分子的传递动力很小, 界面处的溶解氧浓度值是氧分压为p条件下的饱 和浓度值。(5)氧难溶于水,因此氧转移主要 阻力主要来自液膜,O2通过液膜的转移速率是 氧扩散转移全过程的控制速率。
s(P)s(76 )10 .0P 1 13 50s(76 )•0
综合水质、水温以及分压因素的影响,氧转移速率的表 达式为:
d d 0 t K L2 a 0 (sT 0 0 ) 1 .02 T 2 4 0 曝气原理与设备课件
二、鼓风曝气系统的计算
➢ 氧的利用率(EA):又称氧转移效率,是指通过鼓风曝气系 统转移到混合液中的氧量占总供氧量的百分比(%)。
• 动力效率(Ep):每消耗1度电转移到混合液 中的氧量(kgO2/kw.h)。
曝气原理与设备课件
鼓风曝气装置组成及各组成作用
鼓风曝气
空气净化器的目的是改善整个曝气系统 的运行状态和防止扩散器阻塞。
空气净化器
鼓风机
空气输配 管系统
鼓风机 供应压 缩空气
罗茨鼓风机:适用于中小型 污水厂,噪声大,必须采取 消音、隔音措施。
曝气系统安装方法

曝气系统安装方法一、安装程序基础复验→定位放线→材料检验→曝气主干管安装找平→曝气主干管压缩空气吹扫→气密试验→曝气管安装精平→曝气头安装精平→曝气管注水试漏→曝气头试漏→曝气系统、曝气均匀度及曝气能力试验。
二、安装前的准备工作1、熟悉图纸与随机文件。
2、进行所有部件实地清点。
三、曝气系统安装1、反应池内曝气系统的安装依据图纸及产品说明进行。
反应池底将安装微孔曝气系统。
2、依据设计进行放线工作,反复校核对角线偏差及平行度偏差,不得超出工艺设计的规定值,并应横平竖直。
3、主管安装:安装平面坐标允差±5mm,其标高应以底部主管中心为准全池内高低差≤6mm。
4、管道空气吹扫应在出口处用白布板检测,5min内无任何灰尘、油污等杂质为合格。
5、池内曝气管安装应保证全池内高低差≤6mm。
6、曝气头安装高低差≤6mm,水平度偏差≤1/1000,曝气头与预留孔间应密封严密,曝气头安装应牢固,并用塑料布包盖好,防止杂物堵塞。
四、曝气系统调试1、曝气系统安装后,进行最后一次整体检查,查看是否有松动的螺母,遗漏或不正确放置的五金件,遗漏的固定环,未连接的接头等。
2、向曝气池注入清水到水位达到曝气头顶部之下25mm处。
3、当水位达到空气分配管的顶部时,以约0.85m3/h曝气头的低空气流率通入空气。
4、检查所有浸没的固定接头,法兰接头如有气泡,这表示有泄漏.根据需要加以修理。
5、当水位达到曝气头顶部之下25mm时关闭供水。
在供水关闭时检查曝气系统的水位。
从曝气头顶部量到静水位的距离,对所有曝气头而言应相对稳定在正负6mm。
根据需要将空气分配管管段抬高,放下或转动,以便将曝气系统调平。
6、将空气流通率提高到约1.7-2.6m3/h曝气头,然后接通水源。
7、将水槽注水到曝气头之上最高水位50-75mm。
8、检查所有曝气头单元是否空气分布均匀。
空气应通过曝气头表面均匀的排出。
曝气设备的安装

15~23%
15~23%
15~23%
23~32%
23~32%
23~32%
34~39.5%
34~39.5%
34~39.5%
31~45%
31~45%
31~45%
1.7~6.8
3.4~13.6
3.4~17.0
4 m3/h.
7.0 m3/h.
10.0 m3/h.
0.82~1.26
0.98~2.11
0.98~2.35
ASJ型射流曝气机
概述
概述
ASJ型射流曝气机主要由循环水泵,曝气管、机座、吸气管 及其它附件等组成。其原理由循环水泵压送污水经过喷嘴混合室,
由于负压吸入空气,与污水混合后到扩散管水平喷射而出, 充分起到既充氧又搅拌的作用。广泛适用于调节池曝气,曝气池、 接触氧化池充氧等场合。喷嘴及混合结构独特,气流粉碎彻底, 有效提高了氧的利用率,通常氧的利用率达15~20%,是鼓风曝
可概张述微孔曝气器安装要求:
• 可张微孔曝气器底盘与布气支管连接后其底盘平面与管 轴线水平误差不超过5mm。
• 布气支管允许水平高度误差值±10mm • 布气干管为钢管,必须进行防腐处理,池底干管需设排
规格 参数
外形尺寸Φ×Lmm
1.5m
氧的 转移 率
3.0m 5.0m 6.0m7.0m通气量 Nhomakorabeam3/h)
设计通气量
服务面积
开孔数
气泡直径
压力损失
充氧能力
延伸能力
张力强度
●技术参数表
Φ67×500
Φ67×750
Φ67×1000
67×500
67×750
67×1000
曝气原理与设备41页PPT

§曝气原理与设备
复习上节课重点
1
活性污泥法
2 活性污泥法净化过程与机理
3
活性污泥性能指标
Click to add Title
本次课主要内容
1
曝气原理与定义
2
曝气设备种类
3
曝气池类型
Click to add Title
本节课重点
❖ 曝气装置的原理
▪ 双膜理论
课题结构
1
曝气原理与定义
2
曝气设备种类
中。
中气泡曝气器
网状膜曝气器
中气泡曝气器
动力效率为 2.7~3.7kg O2/(KW·h),
氧利用率 12%~15%
。
中气泡曝气器
分类
名称
技术特点和性能以及实际应用
中气泡 曝气器 网状膜曝气器 不易堵塞,布气均匀,构造简单,便于维
护管理,氧的利用率高。
曝气器
水力剪切式曝气器
倒伞式曝气器 固定螺旋曝气器
氧转移过程的控制步骤,通过液膜的转移速度是氧转移过程的控制速度。
课题结构
1
曝气原理与定义
2
曝气设备种类
3
曝气池类型
Click to add Title
曝气设备的效能指标
衡量曝气设备
效能的指标
动力 效率
氧的 利用率
曝气设备的任务是将空气中的
氧有效的转移到混合液中。
Text
氧的 转效率
曝气设备的效能指标
✓机械曝气:叶轮 的转动,剧烈地搅 动水面,使液体循 环流动,产生强烈 的水跃,使空气中 的氧与水跃界面充 分接触而转移到液 相中去。
曝气设备种类 ❖ 鼓风曝气
✓ 鼓风曝气系统由鼓风机、曝气装置和空气输送管道组成。
曝气原理与鼓风曝气设备精品PPT课件

多媒体教案
第4章 生化法废水处理过程及设备
§4.1 常规活性污泥法工艺与曝气池设计 §4.2 曝气原理与鼓风曝气设备 §4.3 氧化沟系列工艺及其曝气设备 §4.4 SBR系列工艺与专用滗水器 §4.5 生物膜法废水处理过程与设备 §4.6 厌氧法废水处理过程与设备 §4.7 组合式污水处理设备
形成小气泡来实现高效充氧的目的。
1-筒体;2-环缝;3-空气分配盘;4-小球体;5-多孔板;6-止回板;7-螺栓;8-垫圈;9-环形密封垫
3.小气泡型空气扩散装置
(1)空气升液型 ①扩散板:是用多孔性材料制成的薄板,有陶土的,也 有多孔塑料或其他材料(如尼龙)的。其形状可以做成方形, 尺寸通常为300mm×300mm×(25-40)mm。
a
②扩散管 管径为60~100mm,长度多为500~600mm,常以组装 形 式 安 装 。 以 8 ~ 12 根 管 组 成 一 组 , 扩 散 管 的 氧 利 用 率 为 10%~13%,动力效率为2 kgO2/(kW·h)。
水下曝气在水体底层或中层充入空气,与水体充分均匀 混合,完成氧从气相到液相的转移。
经常使用的反映曝气设备充氧性能好坏的技术指标如下:
二、鼓风曝气设备
鼓风曝气系统由空气加压设备、空气输配管路与空气 扩散装置组成。
空气输配管路包括输气管、曝气池上的管网,管网包 括干管和支管,干管常架设于相邻两廊道的公用墙上,向两 侧廊道引出支管;
2.中气泡型空气扩散装置
常常采用穿孔管 (perforated tube)曝气,即为 穿有小孔的钢管或塑料管(直 径25~50mm之间),小孔直径 为3~5mm,开设于管壁两侧 向下45°角处。
穿孔管常设于曝气池一侧 高 于 池 底 0.1 ~ 0.2m 处 , 也 有 按编织物的形式安装遍布池底。 为避免孔眼堵塞,孔眼处空气 出口流速不小于10m/s。

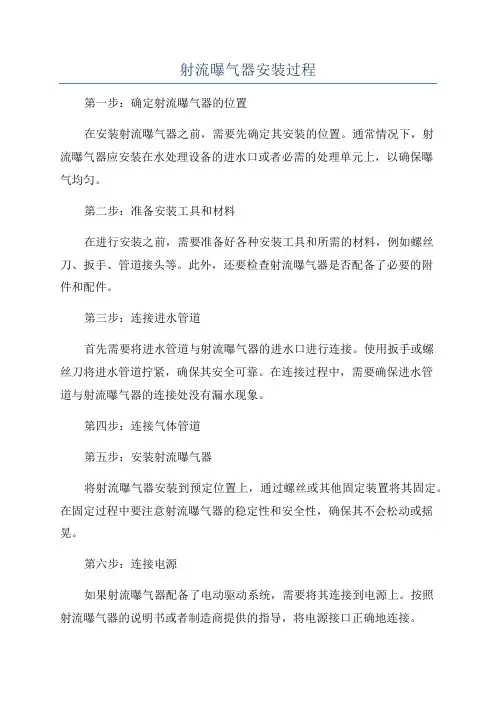

射流曝气器安装过程

射流曝气器安装过程第一步:确定射流曝气器的位置在安装射流曝气器之前,需要先确定其安装的位置。
通常情况下,射流曝气器应安装在水处理设备的进水口或者必需的处理单元上,以确保曝气均匀。
第二步:准备安装工具和材料在进行安装之前,需要准备好各种安装工具和所需的材料,例如螺丝刀、扳手、管道接头等。
此外,还要检查射流曝气器是否配备了必要的附件和配件。
第三步:连接进水管道首先需要将进水管道与射流曝气器的进水口进行连接。
使用扳手或螺丝刀将进水管道拧紧,确保其安全可靠。
在连接过程中,需要确保进水管道与射流曝气器的连接处没有漏水现象。
第四步:连接气体管道第五步:安装射流曝气器将射流曝气器安装到预定位置上,通过螺丝或其他固定装置将其固定。
在固定过程中要注意射流曝气器的稳定性和安全性,确保其不会松动或摇晃。
第六步:连接电源如果射流曝气器配备了电动驱动系统,需要将其连接到电源上。
按照射流曝气器的说明书或者制造商提供的指导,将电源接口正确地连接。
第七步:调试和测试完成安装后,需要对射流曝气器进行调试和测试,确保其正常工作。
打开进水阀门和气体阀门,观察射流曝气器是否产生气泡并能将气体均匀地传递给水体。
如果出现任何异常,应及时检查和修复。
第八步:完善安装完成基本安装后,还可以根据需要进行一些完善的工作,例如增加管道支架、密封防水等,以确保射流曝气器的稳定和安全。
以上是射流曝气器的安装过程,虽然过程相对简单,但仍需要严格按照操作规程和安全要求进行操作。
特别是在连接管道和检查气体、电源等方面要格外小心,以确保安装的质量和效果。
如果不确定安装过程或遇到问题,建议请专业人士或厂家进行指导。
浮筒曝气机的装配与安装

浮筒曝气机的装配与安装浮筒曝气机是一种常见的水处理设备,广泛应用于鱼塘、污水处理厂等场所。
本文将介绍浮筒曝气机的装配和安装过程,帮忙读者了解该设备的安装方法和注意事项。
装配准备工作在开始装配浮筒曝气机之前,需要进行以下准备工作:•确定浮筒曝气机的安装位置;•检查浮筒曝气机的配件是否完整;•准备必要的工具和材料,如螺丝刀、扳手、电钻等。
安装步骤1.将浮筒曝气机放置在安装位置上,并确定好定位孔的位置。
2.将固定板放置在浮筒曝气机上并将螺钉插入孔中,将固定板固定在浮筒曝气机上。
3.将支架安装在定位孔上,用螺钉固定。
4.将气泵装入浮筒内,并用固定板将气泵固定在浮筒内,注意要保持气泵水平。
5.安装气管和气头,将气管的一端连接到气泵的出气口,另一端连接到气头上。
6.安装电源线,并依照机器上的接线图连接。
7.检查气管和电源线是否接好。
8.测试气泵的工作效果,可以将气头放在水中,察看气泵是否正常工作。
安装安装位置浮筒曝气机一般安装在水中,安装位置应选择在水深适当的位置,保证气泵可以顺当工作。
同时,安装位置也要注意一些细节,如要避开浮动物体损坏浮筒曝气机。
安装注意事项1.安装前要认真确认水深、风力等环境因素,选择合适的安装位置。
2.安装过程中要注意不要损坏浮筒曝气机的本体和配件,避开影响机器的正常运行。
3.当气泵工作时,会产生较大的噪音和震动,需要选择安装位置时考虑四周环境的影响。
4.在使用气泵之前,需要检查气泵的情况,以确保气泵的正常工作状态。
5.假如水中有杂质,需要在气头处安装过滤网,避开杂质进入气管。
结论浮筒曝气机是一种常见的水处理设备,在安装过程中需要遵奉并服从正确的操作步骤和注意事项。
通过本文的介绍,读者可以了解浮筒曝气机的装配和安装方法,提高设备的使用效果,保证环境的清洁和卫生。
曝气设备的安装方法及曝气设备介绍共34页

▪
26、要使整个人生都过得舒适、愉快,这是不可能的,因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情,化为上进的力量,才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者,好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人,倚靠在明眼的跛子肩上。——叔本华
ቤተ መጻሕፍቲ ባይዱ
谢谢!
34
曝气设备的安装方法及曝气设备介绍
36、“不可能”这个字(法语是一个字 ),只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气,不要看破要突 破,不 要嫉妒 要欣赏 ,不要 托延要 积极, 不要心 动要行 动。 38、勤奋,机会,乐观是成功的三要 素。(注 意:传 统观念 认为勤 奋和机 会是成 功的要 素,但 是经过 统计学 和成功 人士的 分析得 出,乐 观是成 功的第 三要素 。
曝气和曝气池52页PPT

▪
26、要使整个人生都过得舒适、愉快,这是不可能的,因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情,化为上进的力量,才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者,好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人,倚靠在明眼的跛子肩上。——叔本华
谢谢!
52
射流曝气器安装过程

射流曝气器安装过程
射流曝气器原理:动力流体经过喷嘴,形成高速流体,此时流体的动能较大,势能较小,就会在空气吸入口产生负压,然后将气体吸入,被吸入的空气在负压区迅速膨胀并被动力流体打成微小气泡,在混合腔中,气、水、泥充分混合,再经过扩压腔将混合液的势能增加到一定值,呈切线方向射向池底。
射流曝气器可用在水处理的许多领域。
动力介质、被抽介质的类型和射流器三连接处的压力决定了它的形状和使用方式。
它是自吸式的,在工作时无任何机械运动部件。
工作方式是完全依照流体动力学理论。
射流曝气器适用性:
1、用于调匀池及任何好氧性之生物处理系统,如各种活性污泥法、氧化深渠、氧化塘或SBR。
且可藉控制空气量多寡做脱氮、硝化等处理程序。
2、用于调匀池、快混池、胶羽池、中和池、化学氧化池、消毒池、污泥贮存槽、脱氮池、化学反应池、气提系统及热交换系统等搅拌系统。
射流曝气器介绍:
1、动力效能高:可产生非常微小的气泡且气液接触面的不断更新使α系数更大
2、工艺适用性:可通过停止供气维持搅拌对厌氧/好氧交替循环
3、充分搅拌、服务面积大
4、维修方便、安装简单:动力部件都放置在池外
5、冲洗装置:在正常运行时进行冲洗,不需清池,对喷嘴进行在线清洗
射流曝气器的安装过程比较简单,在池中无污水的状态下安装,安装系统的材质采用不锈钢。
安装注意事项:
1、曝气器安装时必须保证外喷嘴中心的水平误差不超过±1mm,可采用铅锤校正;
2、其法兰口至池地面的距离不小于600mm。
插板式马鞍座曝气盘安装示意_

插板式马鞍座曝气盘的安装
1.2.6 安装插板式马鞍座曝气盘
插板式马鞍座曝气器可以安装到外径为63mm,75mm,90mm,耐压等级为6bar及以上的管道上。
为了曝气盘的正常运行,所有的空气配管的水平度偏差必须被控制在±5mm。
为能够将带内螺纹的曝气盘马鞍插入空气分配管中,需预先在空气分配管上开孔20-0/+0.5mm (图1)。
各孔纵向偏差须在±3°内。
所有孔必须要清除毛刺,然后用水冲洗管道以去除空气分配管内的所有残留物。
图1 盘式开孔示意图(插板式马鞍座)
检查O型圈是否固定在鞍型背面的固定槽内(图2),马鞍座上半部分(图3)的螺纹口向上,将马鞍座上半部分中突出部位卡入开好的孔内,然后将马鞍座下半部分(图4)沿着空气配管外壁与马鞍座上半部分互相插入(插入方向可见马鞍座上下部分的箭头指示图 5),直到马鞍座上下两部分完全对齐并且上盖止回点扣入下盖止回口。
(图6)
图2 O型圈卡入鞍座背面的固定槽内
图3 马鞍座上半部分 图4 马鞍座下半部分
图5 马鞍座上下部分互相插入 图6 马鞍座上盖止回点扣入下盖止回口
通过将曝气盘对应的3/4”的螺纹旋入马鞍座的螺纹口内来安装曝气盘(图7)。
确保
在上紧之前,曝气盘3/4”外螺纹平稳地进入马鞍底座上的内螺纹连接头内。
曝气盘应顺
时针旋转直到曝气盘外螺纹连接头旋转不动为止,外螺纹连接头还有1-2圈螺纹可见即可。
若聚四氟乙烯胶带被用于曝气盘螺纹处,连接密封将会得到改善。
图7 安装曝气盘。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
的1.5~2倍。
●型号说明
设备结构及主要
(一)常用的曝气器的认知
(二)曝气器安装及调试
概述
安装
曝气器一般均匀布于池底,根据安装数量进行合理布置,并在安 装时注意预留一定的维修空间(根据安装时间具体确定)。 曝气池底板在土建施工时要求做到水平,并在施工完毕扫除破碎 的水泥块和杂物,为安装曝气器创造良好的条件。微孔曝气器安 装前要把配气管安装固定好,配气支管上安装可调节可调节高度 的升降式管支座,配气和安装完毕后要用压缩空气反复吹扫数次, 将管内的尘土杂物吹净为止。对于推流式曝气池大多采用渐减曝 气方式,可分为 50% , 27% , 23% 三段布置,这种布置方式 能使曝气系统进一步达到优化运行。
●技术参数表
管式微孔曝气器平面布置图
曝气器安装及调试
可概张述微孔曝气器安装要求:
• 可张微孔曝气器底盘与布气支管连接后其底盘平面与管 轴线水平误差不超过5mm。
• 布气支管允许水平高度误差值±10mm • 布气干管为钢管,必须进行防腐处理,池底干管需设排
空装置 • 可张微孔曝气盘安装前,应将空气干、支管管道吹扫干
(三)两种常用曝气器的安装
●管式微孔曝气器的安装
• 曝气管在池底的安装,非常容易简单, 曝气管安装时不需考虑和地面的水平关 系,不管误差多少,均能发挥超高的曝 气传氧能力。本管式曝气器安装完毕即 进水试曝,曝气要求基本均匀。
• 使用及其它 1、本管式曝气器安装完毕即进水试曝, 曝气要求基本均匀。 2、重新运转时应打开每组的排水阀,利 用气压排出管内积水,然后调节气量至 最佳曝气状态。 3、本管式曝气器安装完毕后必须进污水 或清水淹没试曝气,切勿曝晒在阳光下, 避免重物锐器掉入池中损坏曝气管。 4、本管式曝气器不宜重压,不宜堆放在 室外,应远离火种及硬物,避免损坏。
3、供氧由鼓风机提供气源,因此,溶解氧可通过供气量来调 节,且氧的利用率高,可达26-45%,该技术已在日本作为优秀新 技术推厂
DTA型导管式曝气机
概述
技术参数:
叶轮直径:1320mm 叶轮转度:136r/min 送水流量:≥2.0m3/s 送 气 量:≥5.5m3/s 配套功率:18.5KW
安装尺寸
曝气 设备
曝气机的安装
(一)TZD型转碟曝气机
TZD型转碟曝气机属于机械曝气机中水平轴 盘式表面曝气机,该机主要由曝气转碟,水平轴、 轴承座,柔性联轴器,减速机构成。碟片由聚乙烯 加玻璃纤维及填充料次注塑而成,具有不变形、耐 高温、抗冲击、不易碎等特点。水平轴采用厚壁无 缝钢管制造,表面作特种玻璃钢防腐处理。
概述
概述
八十年代初,美国首先推出导管式氧化沟污水处理新工艺,新 技术,从而诞生出导管式曝气机(简称DTA),其主要特点:
1、导管桨为垂直安装将水体往下推,碰池底后向前流动,可 避免底部污泥沉积,使氧化沟水深较少受到限制。
2、导管桨的浸没度可允许有较大变化,因此氧化沟的水位亦 可允许有较大幅度的调节。
ASJ型射流曝气机
概述
概述
ASJ型射流曝气机主要由循环水泵,曝气管、机座、吸气管 及其它附件等组成。其原理由循环水泵压送污水经过喷嘴混合室,
由于负压吸入空气,与污水混合后到扩散管水平喷射而出, 充分起到既充氧又搅拌的作用。广泛适用于调节池曝气,曝气池、 接触氧化池充氧等场合。喷嘴及混合结构独特,气流粉碎彻底, 有效提高了氧的利用率,通常氧的利用率达15~20%,是鼓风曝
架的距离不应大于800mm。
• 在装有填料框架的构筑物中,曝气软管应紧贴布置于下 层框架之下,曝气软管纵轴须与框架钢管纵轴相垂直, 每间隔500mm 左右用固定绳缚扎固定
• 曝气软管支架安装水平高度误差每10m 软管不超过 ±10cm
• 曝气软管安装前,输气管路须经吹扫
微孔曝气器工程图片
曝气器安装及调试
概述 安装注意:
1、管道口需擦拭干净的将胶水均匀涂抹,确保连接牢固,不漏气。 2、微孔曝气器安装得是否水平,对均匀分布有很大的影响,因此 要求全池曝气器表面的高差不超过± 3mm . 3、安装时需检验密封圈是否安装到位,避免漏气现象。
曝气器安装及调试
概述
调试:
曝气器安装完毕全,清扫池底,在池内放入清水。使水面升到曝 气器顶面以上 250mm -500mm ,进行如下三项检验: 1.调整曝气器的安装高度; 2.检查所有水下接口是否漏气; 3.检查所有曝气器上水面是否布满小气泡,调整各曝气器的供气 量到规定范围。
净。 • 可张微孔曝气器固定支架应可调 • 可张微孔曝气器的支架应有足够的锚固力
曝气器安装及调试
可概张述中微孔曝气软管安装要求
• 曝气软管在构筑物底部的固定:固定支架可用膨胀螺栓 或设预埋件的方式与固定支架连接,固定支架宜用圆钢 制作,避免锐角及毛刺并经防腐处理,曝气软管依次穿 过固定支架被固定
• 为克服曝气软管工作时受浮力作用而上浮变形,固定支
外形及主要规格尺寸
基础平面
相关尺寸
ZB型转刷曝气机
概述 概述
转刷曝气机是污水处理氧化沟工艺必需的曝气设备。具有曝气、 推流、混合等功能,其主要作用是向污水中充氧,推动污水在沟 中循环流动以及防止活性污泥沉淀,使污水和氧充分混合接触, 完成生化过程。
●型号说明
结构示意图
●技术性能及参数
DTA型导管式曝气机
●型号说明
TZD型转碟曝气机
概述 • 概主1、述要适技用术转性速能:56-65r/min
2、推荐浸人深度:400- 530mm 3、工作水深:5.2m 4、单片充氧能力: 1.58KgO2/h 5、充氧效率: 3.35KgO2/KWh
• 氧化沟中的配套设施 1、导流墙为使水流在 氧化沟转弯处保持平稳 状态,流速分布均匀、 能量损失少,需在转弯 处设置导流墙。 2、推流板推流板的设 计必不可少。不同工艺、 不同水深、不同水质影 响推流板安装位置。推 流板倾斜安装与水平面 夹角为60°,以便将经 过曝气的混合液引向池 底,从而加大了沟底的 流速,延长了气泡在混 合液中的停留时间,提 高充氧效率。
