ZeeWeed超滤膜和膜生物反应器系列
ZeeWeed 1500-600产品样本
GE发电设备与水处理水处理及工艺过程处理ZeeWeed®1500超滤膜产品技术手册V2.0版1 公司简介2 ZeeWeed®超滤概述3 ZeeWeed®1500膜组件和系统3.1 膜组件3.2 系统操作说明和系统控制4 工艺过程说明4.1 预过滤4.2 产水4.3 反洗4.4 维护性清洗4.5 恢复性清洗4.6 膜完整性测试附件A 膜组件尺寸和容差附件B 典型工艺流程图附件C 典型PID图附件D ZeeWeed®1500膜堆和膜列示意图124 4 67 7 7 8 9 10 1112 13 14 15注意：本文件内容是GE水处理及工艺过程处理公司的专有和机密信息，而且本文件的版权由GE 水处理及工艺过程处理公司所有。
本文提供的信息仅供被授权而且履行保密义务的人员使用。
本手册的所有权和更新权归GE水处理及工艺过程处理公司的UF/MBR产品管理部。
本文件可能随时更新，因此应及时用最新发行版本更换所有旧版本。
旧版本中所包括的信息应视为无效信息。
在开始一项新的设计前，应通过合作方网站查询最新信息。
本文包括的信息是根据我们当前具备的知识编制的。
一个系统的设计和正确参数的选择最终由OEM合作方负责。
如果您需要进一步协助或澄清，请与GE 水处理及工艺过程处理公司工艺经理联系或登录GE水处理及工艺过程处理公司网站查询。
1.1 通用电气(GE)公司通用电气（GE ）公司是一家全球领先的科技、服务和金融公司，是全球最大的多元化企业，致力于解决世界上最棘手的问题。
GE 的产品和服务范围广阔，从能源、石油天然气、发电、水处理、航空、医疗、运输系统、家电、照明，到金融，客户遍及全球100 多个国家，拥有30 多万员工。
杰夫·伊梅尔特先生是现任董事长及首席执行官。
GE公司的历史可追溯到托马斯·爱迪生，他于1878年创立了爱迪生电灯公司。
1892年，爱迪生通用电气公司和汤姆森－休斯顿电气公司合并，成立了通用电气公司(GE)。
超声波振动膜生物反应器

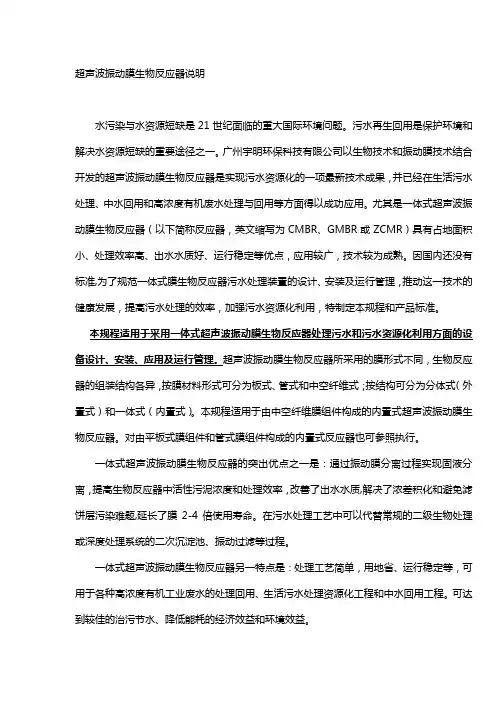

超声波振动膜生物反应器说明水污染与水资源短缺是21世纪面临的重大国际环境问题。
污水再生回用是保护环境和解决水资源短缺的重要途径之一。
广州宇明环保科技有限公司以生物技术和振动膜技术结合开发的超声波振动膜生物反应器是实现污水资源化的一项最新技术成果，并已经在生活污水处理、中水回用和高浓度有机废水处理与回用等方面得以成功应用。
尤其是一体式超声波振动膜生物反应器（以下简称反应器，英文缩写为CMBR、GMBR或ZCMR）具有占地面积小、处理效率高、出水水质好、运行稳定等优点，应用较广，技术较为成熟。
因国内还没有标准,为了规范一体式膜生物反应器污水处理装置的设计、安装及运行管理，推动这一技术的健康发展，提高污水处理的效率，加强污水资源化利用，特制定本规程和产品标准。
本规程适用于采用一体式超声波振动膜生物反应器处理污水和污水资源化利用方面的设备设计、安装、应用及运行管理。
超声波振动膜生物反应器所采用的膜形式不同，生物反应器的组装结构各异，按膜材料形式可分为板式、管式和中空纤维式；按结构可分为分体式（外置式）和一体式（内置式）。
本规程适用于由中空纤维膜组件构成的内置式超声波振动膜生物反应器。
对由平板式膜组件和管式膜组件构成的内置式反应器也可参照执行。
一体式超声波振动膜生物反应器的突出优点之一是：通过振动膜分离过程实现固液分离，提高生物反应器中活性污泥浓度和处理效率，改善了出水水质,解决了浓差积化和避免滤饼层污染难题,延长了膜2-4倍使用寿命。
在污水处理工艺中可以代替常规的二级生物处理或深度处理系统的二次沉淀池、振动过滤等过程。
一体式超声波振动膜生物反应器另一特点是：处理工艺简单，用地省、运行稳定等，可用于各种高浓度有机工业废水的处理回用、生活污水处理资源化工程和中水回用工程。
可达到较佳的治污节水、降低能耗的经济效益和环境效益。
高频超声波技术及其在工业废水处理中的应用说明由于生物处理对有些物质不能适用，这一传统的处理方法已经难以满足人们对于环境质量的严格要求。
膜维护与搬运注意事项(中文参考)

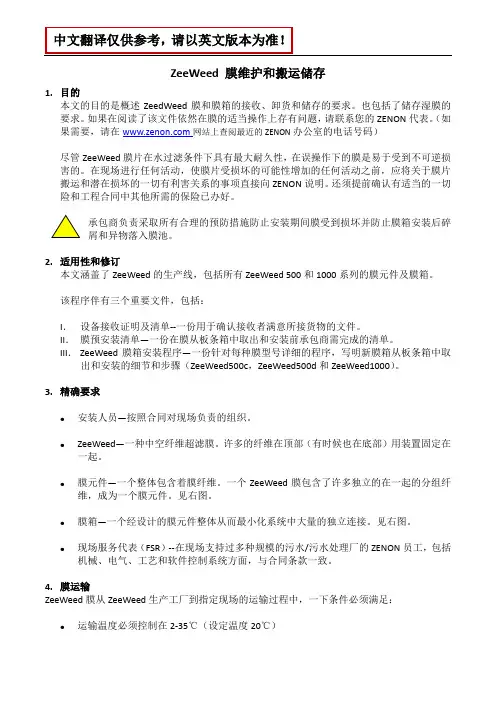

ZeeWeed 膜维护和搬运储存1.目的本文的目的是概述ZeedWeed膜和膜箱的接收、卸货和储存的要求。
也包括了储存湿膜的要求。
如果在阅读了该文件依然在膜的适当操作上存有问题，请联系您的ZENON代表。
（如果需要，请在网站上查阅最近的ZENON办公室的电话号码）尽管ZeeWeed膜片在水过滤条件下具有最大耐久性，在误操作下的膜是易于受到不可逆损害的。
在现场进行任何活动，使膜片受损坏的可能性增加的任何活动之前，应将关于膜片搬运和潜在损坏的一切有利害关系的事项直接向ZENON说明。
还须提前确认有适当的一切险和工程合同中其他所需的保险已办好。
承包商负责采取所有合理的预防措施防止安装期间膜受到损坏并防止膜箱安装后碎屑和异物落入膜池。
2.适用性和修订本文涵盖了ZeeWeed的生产线，包括所有ZeeWeed 500和1000系列的膜元件及膜箱。
该程序伴有三个重要文件，包括：I．设备接收证明及清单--一份用于确认接收者满意所接货物的文件。
II．膜预安装清单—一份在膜从板条箱中取出和安装前承包商需完成的清单。
III．ZeeWeed膜箱安装程序—一份针对每种膜型号详细的程序，写明新膜箱从板条箱中取出和安装的细节和步骤（ZeeWeed500c，ZeeWeed500d和ZeeWeed1000）。
3.精确要求●安装人员—按照合同对现场负责的组织。
●ZeeWeed—一种中空纤维超滤膜。
许多的纤维在顶部（有时候也在底部）用装置固定在一起。
●膜元件—一个整体包含着膜纤维。
一个ZeeWeed膜包含了许多独立的在一起的分组纤维，成为一个膜元件。
见右图。
●膜箱—一个经设计的膜元件整体从而最小化系统中大量的独立连接。
见右图。
●现场服务代表（FSR）--在现场支持过多种规模的污水/污水处理厂的ZENON员工，包括机械、电气、工艺和软件控制系统方面，与合同条款一致。
4.膜运输ZeeWeed膜从ZeeWeed生产工厂到指定现场的运输过程中，一下条件必须满足：●运输温度必须控制在2-35℃（设定温度20℃）●容纳膜箱的板条箱不能收到剧烈震动或者大的颠簸。
膜生物反应器(MBR)工艺介绍
膜生物反应器（MBR）介绍及设计应用（内部资料）北京碧水源科技发展有限公司目录1膜生物反应器（MBR）介绍 (1)1.1原理 (1)1.2工艺特点 (1)2设计 (3)2.1设计进水水质 (3)2.2设计出水水质 (3)2.3优质杂排水→城市杂用水（中水） (4)2.3.1工艺流程 (4)2.3.2设计说明 (4)2.4生活污水→二级出水 (6)2.4.1工艺流程 (6)2.4.2设计说明 (6)2.5生活污水→国家一级A标准 (9)2.5.1工艺流程 (9)2.5.2设计说明 (9)1膜生物反应器（MBR）介绍1.1原理膜生物反应器（Membrane Bio-Reactor）简称MBR，是二十世纪末发展起来的新技术。
它是膜分离技术和生物技术的有机结合。
它不同于活性污泥法，不使用沉淀池进行固液分离，而是使用微滤膜分离技术取代传统活性污泥法的沉淀池和常规过滤单元，使水力停留时间（HRT）和泥龄（STR）完全分离。
因此具有高效固液分离性能，同时利用膜的特性，使活性污泥不随出水流失，在生化池中形成8000－12000 mg/L超高浓度的活性污泥浓度，使污染物分解彻底，因此出水水质良好、稳定，出水细菌、悬浮物和浊度接近于零，并可截留粪大肠菌等生物性污染物，处理后出水可直接回用。
图1 膜生物反应器工作原理简图1.2工艺特点（1）出水水质优良、稳定。
高效的固液分离将废水中的悬浮物质、胶体物质、生物单元流失的微生物菌群与已净化的水分开，不须经三级处理即直接可回用。
具有较高的水质安全性。
（2）工艺简单。
由于膜的高效分离作用，不必单独设立沉淀、过滤等固液分离池。
（3）占地面积少。
处理单元内生物量可维持在高浓度，使容积负荷大大提高，同时膜分离的高效性，使处理单元水力停留时间大大缩短。
（4）污泥排放量少，二次污染小。
膜生物反应器内生物污泥在运行中可以达到动态平衡，剩余污泥排放很少，只有传统工艺的30%，污泥处理费用低。
GE浸没式超滤膜
ZeeWeed®浸没式超滤膜在大型自来水厂和污水厂中的应用罗 敏GE水处理及工艺过程处理公司摘 要：介绍了浸没式膜系统的原理和特点，并分析评价了GE ZeeWeed®浸没式超滤膜和膜生物反应器在大型自来水厂、污水处理厂和回用水厂中的具体工程案例。
关键词：浸没式膜；ZeeWeed®超滤；膜生物反应器ZeeWeed® Immersed UF Membrane Applications in Larger Water andWastewater Treatment PlantMin LUOGE Water & Process technologiesAbstract: The principle and characteristics of immersed membrane system is presented. The detailed references of GE ZeeWeed® ultrafiltration membrane and MBR in larger water and wastewater treatment plant are also evaluated.Key words: immersed membrane; ZeeWeed® UF; membrane bioreactor (MBR) 浸没式膜系统是将膜组件或膜箱直接浸入到需要处理的水中，采用泵或虹吸的方式实现负压将水及溶解性小分子从膜中抽吸出来，因此系统占地面积非常小，一般能耗小于0.1kW（含空气擦洗能耗）。
这也为现有水处理厂的改造、扩建提供了条件，可以将膜安装到现有的澄清池、生物反应器或其它水池中。
ZeeWeed®超滤膜是一种独特的将水由外向内负压抽吸的PVDF中空纤维膜，膜孔径为0.02至0.04微米，具有超常的物理化学耐受性。
生物反应器设计精编
生物反应器设计任务说明书MBR膜生物反应器设计班级：学号：姓名：1概况1.1膜生物反应器简介膜生物反应器（Membrane Bioreactor）为传统活性污泥法与膜分离技术的结合。
活性污泥中微生物对原水中有机物进行生物降解，达到去除有机物的目的。
膜分离单元代替了传统工艺中的二沉池，可大大减小占地面积，而且膜分离可以截留原水中的固体悬浮物、胶体物质等，保证优质而稳定的出水水质。
概括起来，膜生物反应器与传统水处理工艺相比有以下优势：占地面积小，仅为传统工艺的 1/3-1/2。
出水水质好，可回用。
浊度明显低于传统工艺，对于大肠菌、噬菌体和有毒的微污染物的去除很明显。
生物处理单元中污泥浓度高，泥龄长，对有机物去除率高。
对于氮磷污染物有较高的去除效果。
与传统工艺相比，膜生物反应器产生的剩余污泥量少，降低了对剩余污泥处置的费用。
膜生物反应器工艺简单、体积小、运行管理方便、易于实现自动控制。
1.2膜生物反应器发展历程膜生物反应器是由膜分离技术与生物反应器相结合的生物化学反应系统。
用于水处理的膜生物反应器是一种新型水处理技术。
开展膜与生物技术相结合的膜生物反应器技术的研究已经超过 30年，膜生物反应器的商业应用也超过20年。
膜生物反应器最先用于微生物发酵工业。
在废水处理领域中的应用研究始于 60年代的美国。
1969年美国的 Smith首先报导了活性污泥法和超滤结合，处理城市污水的方法；同年 Dorr-Oliver发表了用超滤膜与活性污泥法生物反应器相结合处理生活污水的研究，并申报了专利，但当时由于受膜生产技术所限，膜的使用寿命短，水通透量小，使其在投入实际应用中遇到障碍。
1972年，Shelf等开始了厌氧型膜生物反应器的研究工作。
70年代后期，日本研究者根据本国国土狭小、地价高的特点对膜分离技术在废水处理中的应用进行了大力开发和研究，使膜生物反应器开始走向实际应用。
但直到 1985年膜生物反应器的研究仍处在基础研究阶段。
污水处理技术最新进展
污水处理技术最新进展水是生命之源，然而随着工业化和城市化的快速发展，污水的产生量也日益增加。
污水处理成为了环境保护中至关重要的环节，其技术也在不断创新和进步。
本文将为您介绍污水处理技术的最新进展，带您了解这一领域的前沿动态。
一、膜生物反应器（MBR）技术的优化膜生物反应器是一种将膜分离技术与生物处理技术相结合的新型污水处理工艺。
近年来，MBR 技术在膜材料、膜组件设计和运行方式等方面不断优化。
在膜材料方面，新型的高分子材料如聚偏氟乙烯（PVDF）和聚四氟乙烯（PTFE）等的应用，提高了膜的抗污染性能和使用寿命。
同时，对膜表面进行改性处理，如增加亲水性涂层，能够有效减少膜污染，降低运行维护成本。
膜组件的设计也在不断改进。
从传统的平板膜和中空纤维膜，发展到如今的管式膜和浸没式膜组件，提高了膜的装填密度和处理效率。
此外，采用多段式膜组件布置，能够实现更灵活的工艺组合和更高效的污水净化。
在运行方式上，通过优化膜通量、错流速度和曝气强度等参数，MBR 系统的稳定性和处理效果得到了显著提升。
同时，结合智能化控制技术，实现了对 MBR 系统的实时监测和自动调控，进一步提高了运行效率和可靠性。
二、高级氧化技术的突破高级氧化技术（AOPs）在污水处理中具有广阔的应用前景。
常见的 AOPs 包括芬顿氧化、臭氧氧化、光催化氧化和电化学氧化等。
芬顿氧化技术通过 Fe²⁺和 H₂O₂的反应产生强氧化性的羟基自由基（·OH），能够快速降解有机污染物。
近年来，对芬顿反应的条件优化和催化剂的改进取得了重要进展。
例如，采用非均相催化剂替代传统的均相催化剂，不仅提高了催化剂的稳定性和重复使用性，还降低了铁泥的产生量。
臭氧氧化技术具有氧化能力强、反应速度快等优点。
新型的臭氧发生装置和高效的臭氧传质技术，提高了臭氧的利用率和氧化效果。
同时，将臭氧与其他技术如活性炭吸附、生物处理等联合使用，能够实现对复杂污水的深度处理。
玉环电厂海水淡化运行维护概述
玉环电厂海水淡化运行维护概述摘要:作为水资源的开源增量技术,海水淡化事实上已经成为世界许多国家解决缺水问题,普遍采用的一种战略选择,其有效性和可靠性已得到越来越广泛的认同。
关键词:海水淡化运行维护1 工程简介华能玉环电厂位于浙江省玉环县大麦屿经济开发区,地处浙东南沿海的乐清湾东岸,玉环岛西侧,厂址三面环山,一面临海,为港口电厂。
玉环电厂不仅主机采用了高效、环保、节能的新技术,而且全厂的生产、生活用淡水全部来源于采用了世界先进的“双膜法”工艺的海水淡化系统,是目前中国最大的膜法海水淡化项目之一,单机产能在国际同工艺的海水淡化项目中也排在前列。
2 系统设计2.1 系统概述华能玉环海水淡化工程以海水为水源,采用超滤和反渗透组合工艺为玉环电厂4台1000MW超超临界燃煤汽轮发电机组提供淡水。
超滤部分采用GE公司浸入式ZeeWeed1000型超滤系统,产水量(共6个膜池)3556t/h,一级RO装置(共6套)淡水平均小时产水量为1440t/h,二级RO装置(共3套)产水量390t/h。
其中超滤产品水全部用于一级RO装置的进水,一级RO产品水一部分作为二级RO装置的进水,其余部分供给生活水及工业用水2.2 系统工艺超滤作为反渗透的预处理系统来考虑。
即来自循环水虹吸井的循环水排水或循环泵出口的海水经海水泵进入海水澄清设备,澄清水进入超滤装置,然后通过超滤水箱及超滤透过液泵进入5μm保安过滤器,保安过滤器的出水经高压泵加压进入一级海水反渗透膜堆,透过水的一部分为工业用水,直接进入工业水池;另一部分透过水再经第二级淡水反渗透膜堆进一步脱盐,最终进入产品水水箱。
第一级海水反渗透膜排弃的浓盐水经过能量回收之后排入浓盐水池,作为电解海水制氯的原料水(部分排放)。
第二级淡水反渗透膜的浓水回收至超滤水箱后回用。
2.3 设备选型2.3.1 预处理设计反渗透系统能否安全运行主要取决于预处理系统的运行情况。
海水反渗透(SWRO)给水预处理技术主要包括消毒、混凝、澄清、过滤等常规预处理工艺及以微滤(MF)、超滤(UF)、和纳滤(NF)为代表新的膜法预处理工艺。
膜分离(实例)..
2018/9/3
膜分离
上一页
下一页
材料科学与化学工程学院
膜分离应用实例
膜技术应用进展
2018/9/3
膜分离
上一页
下一页
材料科学与化学工程学院
• 大多数工厂现在都配备了基本的水处理设施，但是要达到水 再生的目的，就要涉及到更加先进的水处理工艺，如增加微 滤(MF)或超滤膜(UF)，在水处理的最后阶段可根据不同的需 要增加纳滤(NF)或是反渗透(RO)装置。 • 对于需要更高纯度水的公司来说，例如在进行制药和半导体 的生产操作时，需要增加离子交换或电去离子装置。 • 平均起来，根据不同分子的类型，反渗透可以去除90%～98% 溶解在水中的固体，而离子交换或电去离子装置可以更大程 度地去除溶解在水中的固体，达到2ppm甚至更低的浓度。
2018/9/3膜分离 Nhomakorabea上一页
下一页
材料科学与化学工程学院
进行深色废水处理的纳滤工厂。
2018/9/3
膜分离
上一页
下一页
材料科学与化学工程学院
Christ 公司的Liproline系统可用于生物制品生产工艺中产 生的废水的净化，并且可实现全自动的间歇性或持续性处理。
2018/9/3
膜分离
上一页
下一页
2018/9/3
膜分离
上一页
下一页
材料科学与化学工程学院
渗透汽化复合膜
复合膜产品为多层高分子结构。最底层是无纺布支撑层；无纺布上涂覆 一层大孔高分子基膜，厚度为80μm±3μm，主要起支撑作用；最上层 是致密亲水性高分子活性层，厚度为3μm±1μm，起分离作用。
2018/9/3
膜分离
上一页
下一页
GE-Zenon
GE-ZENON膜生物反应器（MBR）——最佳废水处理技术作为致力于水工业领域的泽能公司，采用超滤为基础的膜法处理技术，将市政或工业废水处理到了接近饮用水的水质标准，为提高公众健康水平，生产出了符合高质量的饮用水。
同时，也提高了废水循环的回用效率，减轻了水资源的短缺不足。
泽能公司在技术上的领导地位和独立性，已使它成为全球许多最最要的工程公司和咨询机构所信赖的合作伙伴。
商业性开发废水船舶废水处理城市废水处理工业废水处理处理在利用膜生物反应器系统处理工业废水、城市废水、土地开发废水和船舶废水方面，GE泽能公司具有25年多的经验。
作为膜生物反应技术的拓荒者，提供了其它卖主所不能提供的：备受信任且经验丰富的废水处理组、大中小型膜反应器项目的成功记录、完全集中于开发世界最佳膜生物反应技术的公司哲学。
在全世界，数以百计的客户已经发现，使用了基于ZeeWeed膜生物反应系统，就无需担心这个系统会不会符合将来排放或再用的规定。
超过滤的物理障碍确保排放的废水总是清澈的（今天和将来都一样），其标准优于世界上最严格的废水处理标准，其中包括：●加利福尼亚22项水再用标准●欧洲浴场水标准●美国海岸警卫队、国际海事组织《防止船舶污染国际公约》以及阿拉斯加海上排放标准基于ZeeWeed膜生物反应器使用简单且性能可靠。
一个基本超滤膜列包括一个生物反应器、膜池、透过液泵、鼓风机和自动控制设备。
稍微扩建一下，这些机组即可满足生产能力的要求。
与类似的常规活性污泥系统相比，膜生物反应系统能够提供相当小的占地面积且操作更为简单。
ZeeWeed工艺特点1、ZeeWeed 膜生物反应器。
ZeeWeed MBR工艺是泽能公司的专利技术，它实现了活性污泥与超滤膜技术的完美结合。
该工艺利用ZeeWeed 中空纤维膜，替代了传统活性污泥的二沉池和深度处理中的多介质过滤或微/超滤膜，一步达到三级出水或反渗透（RO）的进水要求，该技术适用于采用更严格排放标准的新建污水处理厂、旧污水处理厂的改扩建。
ZeeWeed浸没式超滤膜—大型自来水厂的最佳选择
3 典型工程案例分析
3.1 新加坡 CCK 自来水厂
CCK 自来水厂是新加坡最大的自来水厂，总处理规模为 364,000m3/d，分别于 1975 年（182,000m3/d）和 1981 年（182,000m3/d）投产运行。水源为水库水，采用 混凝、Pulsator 澄清、V 型滤池与消毒工艺。随着水库源水藻类和原生生物的污染， 饮用水的微生物安全问题被提上日程。ZeeWeed浸没式膜系统设计中显著的优势是 当翻新已建池体时独特的灵活性。这里包括沉淀池、滤池、清水池、泥水池等。因 此通过技术经济综合比较，最后选择 ZeeWeed1000 浸没式超滤膜来升级改造现有 的一期 V 型滤池，即在保持处理规模不变的前提下，提高处理后水质，并为二期提 高处理水量和水质提供工程依据。
图 7 CCK 自来水厂膜池平面布置
CCK 膜系统于 2008 年 4 月建成投产，产水规模为 182,000m3/d，只占用了 9 个 滤池中的 4 个，并把 3 个滤池改造成配套设备间、药剂间及反冲洗、清洗水箱等， 其它 2 个滤池空间为预留空地，见图 7 所示。整个膜系统分为 8 列膜池，每列膜池 选用 5 个 ZeeWeed1000-60M 膜箱（并预留 1 个膜箱空间），总共 2400 膜组件，设 计瞬时最大膜通量为 77LMH（所有列运行）和 90LMH（1 列离线运行），系统回 收率为 96% 。同时采用了虹吸和泵抽吸联合运行模式，即在系统运行初期可利用膜 池和清水池的液位差（4.65m）来实现跨膜压差，而当膜污染加剧或者需要增加处理 规模时才启动产水泵抽吸产生额外的跨膜压差，所以整个膜系统的能耗仅为 0.0178kWh/m3。膜系统处理效果见表 4 所示。 表4
参数 颗粒物/微生物： 浊度 原生动物 细菌 病毒 有机物： TOC 消毒副产物前体 色度 嗅和味 农药 无机物： 铁和锰 砷 硫化氢 微滤（MF） 无 无 无 混凝 混凝/PAC（粉末活性炭） 混凝/PAC 混凝/PAC 混凝/PAC PAC 氧化 混凝 氧化 超滤（UF） 无 无 无 无 混凝/PAC 混凝/PAC 混凝/PAC 混凝/PAC PAC 氧化 混凝 氧化
新加坡策士纳道（Chestnut）饮用水处理厂
新加坡策士纳道（Chestnut）饮用水处理厂
新加坡策士纳道（Chestnut）饮用水处理厂
Chestnut水厂是目前世界上最大的浸设式超滤饮用水厂，也是目前新加坡最大的饮用水厂，每天供水量为272，000m3。
它的净水处理工艺非常简单：原水→细格栅→加强絮凝→超滤→消毒→出水
新加坡Chestnut饮用水处理厂外景
运用超滤+UV消毒(采用全膜法工艺)，处理水量：一期273,000吨/天；最终水量:728,000吨/天。
（凯发集团）
水库的原水利用重力作用流进水厂内，先经过1mm的细格栅过滤，然后投加铝盐进行强化混凝，同时投加石灰控制PH值，再经重力作用直接流进ZeeWeed浸设式超滤膜池过滤。
由于膜池液位比下游清水池液位高9m，利用虹吸原理原水透过浸设式超滤膜完成过滤达到净化，膜过滤后的出水，经过液氯消毒后，供给居民饮用。
根据水质检验结果，原水浊度5.4NTU，色度22Hazen，处理后出水分别为<
0.3 NTU，<5 Hazen，与传统工艺相比，ZeeWeed浸设式超滤膜+ 强化絮凝工
艺去除色度和总有机物效率高，能彻底去除水中的微生物，使用絮凝剂量少，。
膜技术的发展及应用_钱伯章
膜技术的发展及应用Development and Application of Membrane Technology in Water Treatment作者简介：钱伯章，男，1939年生，教授级高工，长期从事石油化工技术和经济信息调研传播工作。
作者单位：上海擎督信息科技公司。
1 膜分离废水处理现状与前景膜分离技术作为一种先进的废水处理技术，利用膜对混合物中各组分的选择透过性能来分离、提纯和浓缩目的产物，可代替传统的蒸馏浓缩、高速离心分离、萃取、离子交换树脂吸附、生化处理中沉降等工艺，其应用范围广、操作方便、运行稳定可靠，在海水淡化、城市污水处理等很多领域已得到成功应用。
近年来，国内外普遍进行了以半透膜为分离介质的超滤（UF ）、反渗透（RO ）、纳滤（NF ）等废水处理回用工艺的研究。
膜过滤设备实际上是过滤设备的一种，但由于其采用的技术与传统的过滤设备有很大的差别，因此膜过滤设备常被单独划分为一类。
由于膜过滤设备技术先进，将是各类水处理设施的优先考虑设备，其在工业领域有很大的市场容量，预计未来这类设备的销售额比重将继续增加。
现阶段，膜分离技术已被广泛应用于化工、能源、石油、医药、生物、环保、水处理等诸多领域，受到各国的高度重视。
据预测，膜分离产业将在全球保持8%的增长率，在我国也有相当广阔的应用前景。
2015年，我国膜市场需求可望超过200亿元，将占到世界总量的10% ～ 15%，并仍将以每年20%的速度增长。
1.1 国外膜分离技术及产品的发展作为世界领先的全膜法水处理解决方案供应商，美国GE （通用）公司已成为全球三大膜元件生产商之一，其膜产品涵盖了反渗透、纳滤、超滤和微滤领域。
GE 的全膜法废水处理技术包括超滤/膜生物反应器、电去离子/电渗析、分离膜/纯水膜、标准整机，应用的领域涉及石化、钢铁、发电、制药等。
GE 公司先进的膜技术，已成功应用在我国神华煤制油、燕山石化、长庆石化、天津泰达化工园、内蒙古亿利化学集团等企业，为北方缺水地区的水资源可持续利用和环境保护发挥了重要作用。
《2024年国外膜生物反应器在污水处理中的研究进展》范文
《国外膜生物反应器在污水处理中的研究进展》篇一一、引言随着全球工业化的快速发展和城市化进程的加速，污水处理问题日益突出。
膜生物反应器（Membrane Bioreactor，MBR）作为一种新型的污水处理技术，因其高效、紧凑的特点，在国内外得到了广泛的研究和应用。
本文将重点介绍国外膜生物反应器在污水处理中的研究进展，分析其技术特点、应用领域及未来发展趋势。
二、膜生物反应器技术概述膜生物反应器技术是一种将生物处理工艺与膜分离技术相结合的污水处理技术。
该技术通过将生物反应器中的活性污泥与污水分离，实现污水的高效处理和回用。
其核心技术包括生物反应、膜分离和自动控制等方面。
三、国外膜生物反应器研究进展1. 技术研发国外在膜生物反应器技术研发方面取得了显著成果。
研究者们不断改进反应器的结构，优化运行参数，提高膜的通量和抗污染性能。
同时，针对不同领域的污水处理需求，开发了各种类型的膜生物反应器，如浸没式膜生物反应器、气升式膜生物反应器等。
2. 应用领域扩展膜生物反应器在污水处理中的应用领域不断扩展。
除了传统的市政污水处理、工业废水处理外，还广泛应用于水产养殖废水处理、医疗废水处理、垃圾渗滤液处理等领域。
同时，研究者们还在探索其在地下水修复、海水淡化预处理等领域的应用。
3. 研究成果与案例分析（1）欧洲地区：欧洲国家在膜生物反应器研发和应用方面处于领先地位。
研究者们关注于提高膜的通量和抗污染性能，优化运行参数，以降低能耗和成本。
例如，德国某污水处理厂采用膜生物反应器技术，实现了高效率的污水回用和处理。
（2）北美地区：北美国家在膜生物反应器的研究中，更注重其在实际应用中的效果和经济效益。
研究者们通过大量的实验和案例分析，证明了膜生物反应器在污水处理中的优越性和可行性。
例如，美国某研究机构对膜生物反应器在工业废水处理中的应用进行了深入研究，取得了显著的成果。
（3）其他地区：亚洲、澳洲等地区的国家也在膜生物反应器的研究和应用方面取得了重要进展。
MBR
GE浸没式UF/MBR在节能减排中的应用－第九届中国国际环保展览会专题报告金庆西 E-Cell/HERO技术市场经理-亚太区 GE水处理及工艺过程处理 2008年4月27日ZeeWeed®浸没式超滤膜最先进的制造技术State of the Art Manufacturing在加拿大和匈牙利的两座世界级 工厂Two world class facilities in Canada and Hungary世界最大的中空纤维膜生产能力World’s largest HF membrane production capacity采用高精度机器人和其他先进制 造技术Utilizes precision robotics and other advanced manufacturing techniques 北美制造厂 North American Manufacturing采用最严格的检查重点制造最高 质量的产品Focus is on producing the highest quality product with vigorous inspections保证客户在全球任何地方准时收 到产品Customers are guaranteed on-time product delivery anywhere in the world 欧洲制造厂 European ManufacturingGE Roger Jin 2008ZeeWeed® 浸没式超滤膜ZeeWeed® 500 系列 ZeeWeed® 1000 系列加强型 常用于工业水处理 ZeeWeed® 膜生物反应器 水质较差的二级出水无支撑膜 高效的饮用水处理技术 高品质的地表水/地下水 水质较好的二级出水GE Roger Jin 2008ZW500 - 世界最坚强的中空纤维膜ZW500 - The World Strongest Hollow Fiber Membrane 高强纤维: ZeeWeed 超滤膜是高强纤维增强聚 偏氟乙烯PVDF膜，这种膜强度高（单根膜可 承受50KG 的拉力），韧性好，无断膜之忧。
浸没式超滤在电厂中水深度处理系统中的设计及运行
浸没式超滤在电厂中水深度处理系统中的设计及运行高燕宁;何彩燕;王平【摘要】某热电厂的中水深度处理系统采用了浸没式超滤工艺,结合该系统的设计参数及运行情况,并以浸没式超滤在运行中存在的问题及优化方法进行论述,解决了反洗水对系统运行的影响及杀菌效果对后续系统的影响等问题.系统运行的结果表明,采用混凝-盘式过滤器-浸没式超滤工艺后,其出水水质能满足敞开式循环冷却水系统补充用水的要求.【期刊名称】《电站辅机》【年(卷),期】2012(033)002【总页数】4页(P44-47)【关键词】电厂;水处理;浸没式;超级;过滤;中水;设计;优化【作者】高燕宁;何彩燕;王平【作者单位】河北省电力研究院,河北石家庄050021;河北省电力研究院,河北石家庄050021;河北省电力研究院,河北石家庄050021【正文语种】中文【中图分类】TK227.81 概述浸没式超滤工艺是将膜组件或膜箱直接浸入到需要处理的水中，用泵或虹吸的方式建立负压后，将水及溶解性小分子从膜中抽吸出，达到超滤的效果。
该系统的占地面积小，能耗仅为0.1kW。
ZeeWeed超滤膜是1种独特的将水由外向内负压抽吸的PVDF中空纤维膜，膜孔径为0.02～0.04μm，具有超常的物理化学耐受性，广泛应用于大型水厂及污水处理系统。
某热电厂为2台330MW亚临界燃煤空冷供热机组，该热电厂的中水深度处理系统中采用了浸没式超滤工艺。
采用城市污水处理厂的出水作为生产用水，这种水再经中水深度处理后，可作为辅机循环水和锅炉给水等系统的补充水。
污水处理厂的出水水质，见表1所示。
表1 污水处理厂出水的水质项目检测值pH 7.5总硬度／mg·L－1，以CaCO3计305总碱度／mg·L－1，以CaCO3计234钙／mg·L－1 153（续表1）2 中水深度处理系统的工艺流程污水处理厂来水进入电厂的中水深度处理站，在中水调节池中，加入杀菌剂和混凝剂后，经过自反洗盘式过滤器和浸没式超滤处理，可得到浊度小于0.4NTU的清水。
