钢丝螺套一：定义钢丝螺套是一种新型的内螺纹紧固件，它是用高强度、高精度、表面光洁的冷轧菱形不锈钢丝精确加工而成的一种弹簧状内外螺纹同心体。
主要用于增强和保护低强度材质的内螺纹。
其原理是在螺钉和基体内螺纹之间形成弹性连接，消除螺纹制造误差，提高连接强度。
二：钢丝螺套外形三：钢丝螺套优点(1)增加螺纹连接的承载能力和疲劳强度：钢丝螺套使螺钉与安装钢丝螺套的内螺纹孔之间形成弹性连接，因而消除了内外螺纹之间的螺矩和牙型半角误差，可在规定的长度上使每圈螺纹上负荷均匀分布，从而加强了内螺纹，并能减振，因此可以提高零件螺纹连接的疲劳强度。
(2)耐磨：钢丝螺套由极硬的冷轧不锈钢丝精确绕制而成的，螺旋面硬度可达HRC43～50，似镜的表面(光洁度可达2～4μm)减少了磨擦和磨损，可使螺钉上由磨擦而产生的扭力减少90%，从而用最小的旋紧螺钉力矩得到最大予紧力矩和螺钉拉力，防止螺钉松脱，使各种材质的螺钉处于最佳使用状态。
(3)耐腐性：由于不锈钢丝螺套优良的抗腐蚀性能，使之能够在多种材料和通常环境条件下确保其性能，使用钢丝螺套的组合件不会滞住和锈结。
(4)耐热：钢线螺套在高温下可以阻止螺纹连接卡死或擦伤。
四：安装步骤：1.钻孔根据不同的规格选用相对应的标准钻头钻孔, 钻孔深度大于或等于钢丝螺套安装深度；注意不要将孔钻成锥形, 切屑不要掉入。
钻孔后锪孔不应超过0.4 螺距深度, 因为锪孔过大不利于钢丝螺套的旋入。
自由状态下的钢丝螺套直径比其装入的螺孔直径稍大，装配时使钢丝螺套受专用扳手扭力从而使其直径变小，进入已经用专用丝锥攻好丝的螺孔中，装好以后，钢丝螺套产生类似弹簧膨胀的作用，使其牢固的固定在螺纹孔内，而永远不会随螺钉的拧出而带出来。
2.攻丝使用标有规定螺纹规格的钢丝螺套专用丝锥攻丝, 攻丝的长度必须超过钢丝螺套长度, 对于通孔, 要全部攻丝; 攻丝的精度决定最终标准内螺孔的公差带, 使用者要适当地选择攻丝方法和润滑, 盲孔攻丝要适当用力, 以防折断丝锥。
钢丝螺套的性能与参数汇总
1、钢丝螺套介绍钢丝螺套是一种新型的内螺纹紧固件，分为普通型和锁紧型两种，是由高精度菱形截面的不锈钢丝精确加工而成的一种弹簧状内外螺纹同心体，锁紧型是在普通型的基础上增加一圈或几圈锁紧圈。
钢丝螺套嵌入铝、镁合金、铸铁、玻璃钢、塑料等低强度的工程材料的螺纹孔中，能形成标准的M，MJ螺纹，具有连接强度高，抗震、抗冲击和耐磨损的功能，并能分散应力保护基体螺纹，大大延长基体的使用寿命。
另外，钢丝螺套还可以在原基体上的螺纹脱扣或乱牙时，作为修复手段，不需加大螺丝尺寸，能快速有效的修复到原始状态，而不致造成整个基体报废，快速经济。
2、安装钢丝螺套后的补偿作用任何阴阳螺纹都会存在螺距及螺纹角度的加工偏差，这意味着在螺纹旋合后只有一、二扣螺纹真正接触上。
当承受负荷时，螺钉会变形而导致更大的偏差，其结果是，大约70%的载荷都承加在螺纹口端部的二扣螺纹上，这会导致极大的应力集中而使予紧力过早丧失，从而导致紧固松动而失效。
因此，螺距和牙型角的偏差可造成：a.阴、阳螺纹旋合不良；b.螺纹牙面承载不均匀；c.予紧力过早丧失；d.坚固实效。
钢丝螺套安装之后，有效地改善了螺纹连接的轴向及径向的配合效果。
当承受载荷时，可有效地弥补螺纹孔与螺钉之间存在的螺距及螺纹角的偏差，使每一牙螺纹都得到良好旋合，从而使负载及其产生的应力均匀地分布在旋合面的每一牙螺纹上，而不会导致任何的应力集中。
予紧力一旦减小，还能保持稳固的连接，从而确保紧固。
因此，螺套可以有效地补偿螺距及牙型角的偏差。
其优良的特性体现为：A.有效地改善螺纹旋合面的配合；B.均匀地分布罗纹承受的载荷；C.保持长久的螺纹予紧力；D.有效地减少应力集中，极大地延长紧固件寿命。
3、钢丝螺套的优点延长使用寿命：由于钢丝螺套是不锈钢材料，具有较高硬度，使较软的基件螺纹寿命增加几十到几百倍；增加了其强度，也避免了脱扣，乱扣现象的发生。
增加连接强度：可用于铝镁等软低强度合金材料、木材、塑料、橡胶等易变形低强度材料，避免滑丝、错牙等现象。
钢丝螺套
钢丝螺纹护套是什么？别名：钢丝螺套，钢套，螺纹护套，螺套，不锈钢螺套一.钢丝螺套的介绍钢丝螺套是一种新型内螺纹紧固件，由高强度、高精度、表面光洁的冷轧菱形不锈钢丝精确绕制而成，为内外螺纹同心体，钢丝螺套装入螺纹底孔后，能形成一个符合相应标准的高精度内螺纹孔。
其性能优于直接攻丝形成的内螺纹。
二.钢丝螺套的功能1、可旋入金属或非金属材料的螺纹孔中，可制造更坚固的螺纹。
2、用抗腐蚀不锈钢制造而成，具有良好的防锈功能。
3、减少螺纹磨损。
4、能抵受更高温差。
5、能简易地将英制螺纹转换成公制螺纹，反过来也可以。
6、可与其它同类型护套互换使用。
7、与普通标准内螺纹相比，在同样条件下，使用钢丝螺套后，为了尽可能好的利用屈服极限，可选用尺寸较小、强度较高的螺钉，这样就可以大量节约材料，减轻重量和缩小体积。
8、使用不锈钢螺纹套来提高产品的连接强度，避免滑丝、脱丝、脱牙等现象，从而提高产品的整体性能。
全面提高螺孔的使用性能，延长机件使用寿命。
三.钢丝螺套的适用范围汽车维修，航空，航天，机械（纺织专件，水泵，柴油机等），机车，仪表，模具，建筑（塑钢门窗），家具等领域。
四.螺套规格的表示方法表示方法：如M8*1.25*1.5d，即螺纹为M8，螺距为1.25mm，长度为1.5倍直径的螺纹护套。
配套工具包括：一支专用丝攻，一支安装工具及若干螺纹护套五、螺套的使用方法1、钻孔：把已损坏的螺纹用钻嘴削除2、攻牙：用专用丝攻在已钻好的也内攻丝3、安装：用专用安装工具把护套以轻力往下推压旋入螺丝孔内直至护套线尾与工件平面距离不超过1／4至1／2圈之间4、横线切断：当工件是通孔时应把安装工具抽起，再横置于横线上，然后用力拍打，把横线撞断。
在盲孔中可不切断横线。

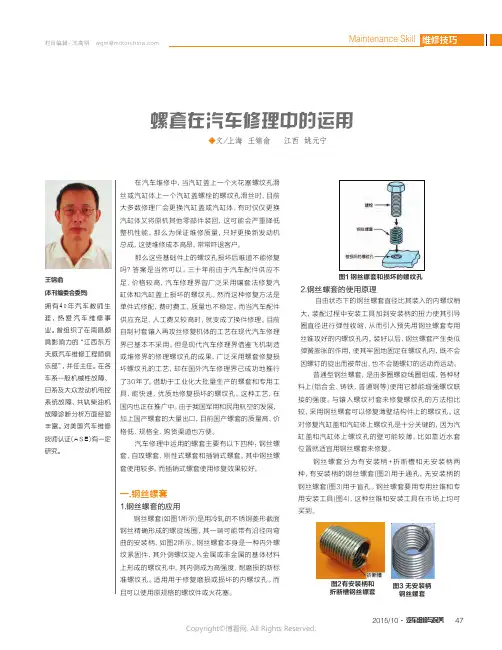

螺套在汽车修理中的运用
2.钢丝螺套的使用原理
自由状态下的钢丝螺套直径比其装入的内螺纹稍图1 钢丝螺套和损坏的螺纹孔
图3 无安装柄钢丝螺套
