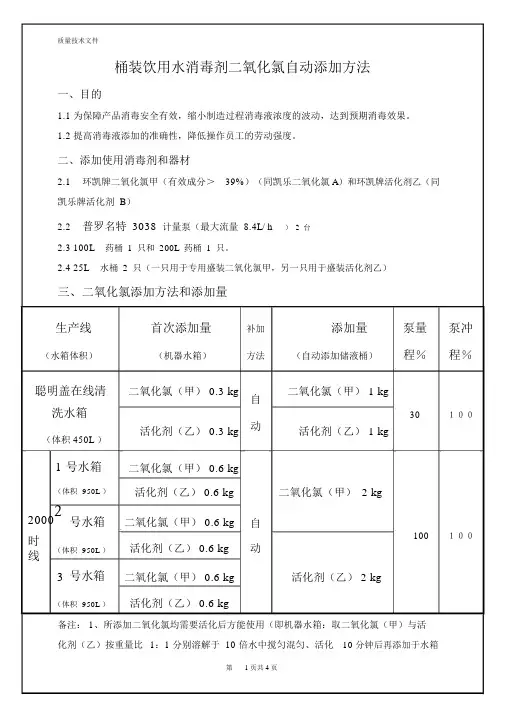

桶装水二氧化氯自动添加操作规程
质量技术文件桶装饮用水消毒剂二氧化氯自动添加方法一、目的1.1 为保障产品消毒安全有效，缩小制造过程消毒液浓度的波动，达到预期消毒效果。
1.2 提高消毒液添加的准确性，降低操作员工的劳动强度。
二、添加使用消毒剂和器材2.1环凯牌二氧化氯甲（有效成分＞39%）（同凯乐二氧化氯A）和环凯牌活化剂乙（同凯乐牌活化剂 B）2.2普罗名特3038计量泵（最大流量8.4L/ h）2台2.3 100L药桶1只和200L药桶1只。
2.4 25L水桶2只（一只用于专用盛装二氧化氯甲，另一只用于盛装活化剂乙）三、二氧化氯添加方法和添加量生产线首次添加量补加添加量泵量泵冲（水箱体积）（机器水箱）方法（自动添加储液桶）程％程％聪明盖在线清二氧化氯（甲） 0.3 kg自二氧化氯（甲） 1 kg 洗水箱30动１００（体积 450L ）活化剂（乙） 0.3 kg活化剂（乙） 1 kg1 号水箱二氧化氯（甲） 0.6 kg（体积 950L ）活化剂（乙） 0.6 kg二氧化氯（甲） 2 kg20002号水箱二氧化氯（甲） 0.6 kg自１００时活化剂（乙） 0.6 kg 100（体积 950L ）动线3号水箱二氧化氯（甲） 0.6 kg活化剂（乙） 2 kg（体积 950L ）活化剂（乙） 0.6 kg备注： 1、所添加二氧化氯均需要活化后方能使用（即机器水箱：取二氧化氯（甲）与活化剂（乙）按重量比1：1 分别溶解于 10 倍水中搅匀混匀、活化10 分钟后再添加于水箱规定体积的水中稀释均匀后即可。
自动添加储液桶：二氧化氯消毒剂配置按二氧化氯消毒剂自动添加配置方法配置添加。
2、所有手动添加消毒剂必须活化达到10 分钟以上方可添加入消毒水箱内。
3、首次配置浓度应在250～350mg/L 自动添加储液桶添加液浓度5000mg /L4、储液桶添加二氧化氯和活化过程应关闭自动添加泵电源以免损伤添加泵。
5、补加水时杜绝消毒液溢流，按要求每班更换消毒剂。
二氧化氯投加器说明书
二氧化氯投加器使用维护说明书目录1.设备名称及型号2.用途及适用范围3.主要设备技术参数、结构形式及工作原理4.设备的安装和调试5.操作和使用6.维护保养与故障排除6.1设备的维护和保养6.1.1 日常维护和保养6.1.2 定期维护和保养e7设备常见故障及处理办法7.1.1 机械元、部件常见故障7.1.2 电气元器件常见故障7.1.3 液压元件常见故障8.附表附表1 专用工具明细表附表2主要部件明细表附表3产品照片1.设备名称及型号设备名称：自动加药柜，产品型号：次氯酸钠消毒设备2.用途及适用范围用途：供水系统在自然运行时，水中有细菌微生物，为了系统的安全和运行都无不良影响，为了抑制细菌的发生，需向水中投加次氯酸钠，保证水中细菌微生物被杀死，且管网末梢残留余氯。
适用范围:生活用水处理。
3.主要设备技术参数、结构形式及工作原理1) 搅拌溶液箱型式: 立式方形容器设计压力: 常压设计温度: 4～50℃容积： 1.0m 3材质： PVC数量： 1台2) 计量泵型式：机械隔膜计量泵型号： GM0025流量： 25L/h排出压力： 12bar冲程： 72spm冲程： 72spm功率: 0.37KW电源: 380V/50Hz(三相) 控制信号: 4～20mA调节流量范围/精度: 10～100%/±1%数量： 1台材质:泵头： 316SS泵体： 316SS泵座： 316SS进出口连接: 316SS隔膜： PTFE密封圈: 氟橡胶3) 过滤器型式： Y型过滤器材质：SS304直径： DN20 PN1.0 过滤精度： 0.3mm滤元型式: 梯形丝绕型式滤元材质: SS304数量： 2只4) 缓冲压力容器规格: φ89×200容积: 1升材质: SS304数量: 1套5) 管道(详见加药系统图)a、计量泵出口管道材质：PE规格(外径X壁厚)：φ6×2mm b) 外接管道接口规格进水接口规格/材料：φ32×2.5mm/PVC药箱出液接口规格/材料：φ38×2.5mm/PVC总出药口规格/材料：φ25×2.0mm/PVC6) 系统阀门参数(详见加药系统图)止回阀: DN4 PN1.6 2只PE7) 就地控制柜或按钮箱数量: 1套主要元器件: 施耐德或等同结构形式：二氧化氯投加器主要含有贮药罐和投加计量泵，贮药罐可直接投加液态的化学药剂。
二氧化氯发生器操作规程
二氧化氯发生器操作规程二氧化氯投加操作规程1 范围本标准规定了2 引用标准加氯间操作规程二氧化氯发生器简介及基本操作规范3 反应说明二氧化氯的性质：二氧化氯分子式2相对分子量常温下是一种黄绿色到橙色气体具有类似于氯气和臭氧的刺激性气味溶解性和挥发性较强易溶于水氧化性很强与多种物质发生剧烈反应二氧化氯的制取：以氯酸钠和盐酸为原料制备，反应原理：3+=+2+1/2Cl2+H2二氧化氯的投加：采用化学法负压曝气工艺，由计量泵将氯酸钠水溶液与盐酸溶液按一定比例输送到二氧化氯发生器中，在一定温度和负压条件下进行充分反应，产生的消毒气体经水射器负压吸收与水充分混合，形成消毒液投入被消毒水中4 安全要求氯酸钠和盐酸应分开单独存放氯酸钠应存放在高于地面10-20CM，并且远离墙壁10CM的干燥、通风、避光处，严禁与酸性物质及易燃物品如木屑、硫磺、磷等物品共同存放，严禁烟火，严禁挤压、撞击，注意防潮，洒落在地面的氯酸钠粉沫要立即用水冲洗氯酸钠应符合国家标准《GB-工业用氯酸钠》一级品的要求盐酸应符合国家标准《GB-93工业合成盐酸》的要求严禁使用废酸，尤其是内含有机物、油脂及氢氟酸的工业副产酸氯酸钠、盐酸的原料罐出口阀门后带有过滤器，应定期进行清洗清洗时先关闭阀门，然后将过滤器卸下，清理其中过滤网上的杂质注意防冻并采取必要的取暖措施，以免损坏设备及管道附件等设备间应干燥、避光、通风良好二氧化氯发生器系统的管道、阀门、仪表接口处必须严密，不得有漏溢现象计量泵应注意防水，否则会烧毁控制器原料罐加完料后应检查计量泵输料管1中是否有气体进入，如有，应及时排掉应经常检查计量泵有无泄漏，如有渗漏，应及时上紧泵头螺栓或进行维修二氧化氯发生器外壳为塑料，禁止碰撞、挤压，避免日晒清洁控制器面时，用干净、柔软布质物品轻轻擦拭，操作时，严禁用硬物磨擦、碰撞如果在二氧化氯发生器运行过程中发生停电，重新来电后要重新启动发生器加氯间应备有漏气检验装置及由专人保管的防毒面具、维修工具、漏氯检验药品和急救药品，定期检查，保证完好，要有二氧化氯泄漏的应急处理设施，如地沟、水池处理装置当压力水源中断时，必须立即切断二氧化氯气体来源，待压力水恢复后，方能加氯机重新投入使用运行有二氧化氯气体泄漏而又无法制止时，首先要保持头脑冷静，保证职工的生命安全，组织抢救，抢救人员必须戴防毒面具，并用通风机换气5 人员要求加氯人员需经过安全培训，持证上岗进入操作现场，劳保用品需佩戴齐全，女工需戴工帽操作人员严格按操作规程工作6 二氧化氯发生器操作规程二氧化氯发生器的使用环境及工作条件:二氧化氯发生器的放置场所为单独设备间，通风良好，冬天室内温度不应低于10℃，避免阳光直射，并设污水排放地沟动力水源供应：水压≥а室内要求有自来水龙头及一段软管，便于安装与维修后冲洗地面电源供应：三相五线制供电，配电箱距离发生器≥3米，并设有防护措施设备使用及操作：设备使用前应检查的事项：打开动力水阀门，将水压按要求调至稳定状态检查设备各部件是否正常，有无泄漏检查各阀门开关位置是否准确检查安全阀，将安全塞塞紧给加热水套加满水2初次使用时先给反应器加水至液压管1/3处打开控制器开关，观察计量泵和温度显示是否正常检查二个原料贮存罐是否有料，原料过滤器是否畅通设备运行：开启温控器电源，使温度升至设定温度打开动力水阀门，将水压按要求调至稳定状态，观察反应室液位管高度以不低于1/3，在1/2处为最佳状态，使水射器正常工作，启动计量泵，如果计量泵管道中有空气应先排除空气，然后调节计量泵运行频率，使之达到所需流量，设备即可正常运行设备产量的调节：调节设备的产量，主要是通过调节设备进料量的大小来实现，即通过对计量泵的调节来实现，设备进料量越大，产量就越大，反之，产量就越小设备产量是否调节，一般根据水中余氯量的大小来决定如果设备运行一段时间后，水中余氯较高，可以将产量调低；如果余氯不够可以加大产量计量泵流量可通过调节行程和运行频率来实现行程的调节：计量泵运行时，调节泵后行程调节旋钮即可；频率的调节：设备控制器上有一频率调节按钮，运行时“+-”调节即可关机:关机时，应提前1小时关闭计量泵电源，停止加料，使水射器将设备中的气体尽量抽完，以防止滞后反应所产生的气体外溢，停料1小时后关闭动力水，水射器停止工作，设备即关机设备清洗：二氧化氯发生器长时间运行后，反应器中沉淀物会增加，影响设备产率，应定期进行清洗一般一周清洗一次设备主机背侧有排污口，可进行清洗排污清洗时，在水射器正常工作状态下，从清洗阀口加入清水，清水将随反应器内的液体一同被水射器抽走；也可打开安全阀，往里注入清水进行清洗，打开排污阀，将残液排净，要求反复清洗4-5次，并密切观察反应室液位管及排出残液变清澈透明为止巡检：设备运行时应定期进行巡视检查，发现异常状况及时处理，如发现设备间有较大气味时，应立即检查安全阀，如安全阀打开，应及时复位巡检时要注意二台计量泵输出管是否有振动，正常工作时计量泵输液管是振动的，如发现输出管停止振动或振幅较小，说明计量泵原料输入管有空气进入或原料管堵塞，应及时处理，否则将严重损坏计量泵7 CL控制器的操作说明液晶显示部分：3CL—控制器通讯⊙ ⊙ 报警温度输出⊙ ⊙ 短路泵电源⊙ ⊙ 开路泵脉冲⊙ ⊙ 信息器泵停⊙ ⊙ 起温加热控制⊙ ⊙缺水加热量⊙ ⊙ 欠压延时停泵⊙ ⊙ 盐酸运停⊙ ⊙ 氯酸钠返回 + 切换启/停—确认按键说明：返回：返回前一页面；启/行：进入启/行控制页面； + ：数值的增加或不同控制方式的选择； - ：数值的减少或不同控制方式的选择；切换：不同页面的切换；确认：参数设置的确认；页面说明：控制器为多页面显示；分为，启/停控制页面，温度显示主页面，余氯显示主页面，流量显示主页面，频率设置主页面启、停控制页面：加热控制：启动加热控制：用于控制加热的启动/停止；泵电源：泵电源的开/关；泵电源：开泵控制：停止泵控制：泵控制的启动/停止；通讯控制：上位机对设备控制的禁止/允许；通讯控制：禁止温度显示主页面：温度设定℃ 温度设定值;4℃ 温度测量值;控制量:20℅ 加热时电压输出比例;频率设置主页面：投加泵频率无余氯、流量测量装置的 P/M 控制方式无余氯、流量测量计量泵的频率脉冲/分钟以上页面可通过“切换”键进入在温度显示主页面下，同时按住“+”、“-”键，可进入综合控制及参数设置调整状态操作步骤：合上空气开关，温控器内部控制电源工作，计算机芯片自检，液晶显示屏进入工作状态，温度显示主页面显示实际温度同时按下“+”、“-”进入综合调整状态通过“切换”键和“确认”键进入相应页面，按要求调整相应参数通过“启/停”键进入控制页面，分别“启动”加热控制、将泵电源设置为“开”、“启动”泵控制，关选择通讯方式，按“返回”进入显示页面，加热系统、计量泵、余氯控制系统进入工作状态同时泵电源、泵脉冲、加热命令、加热指示灯亮可通过“切换”键，更换画面，观察状态量当系统欠压时，相应的指示灯亮同时蜂鸣器报警，盐酸泵、氯酸钠泵停止工作当故障解除时，盐酸泵、氯酸钠泵自动投入运行设备运行后，返回温度显示主页面，同时按下“+”、“-”退出控制，调整状态计量泵的操作：控制面板：开/关键：在可动状态下启动或停止泵；液屏显示：显示设定值和运行状态；键：增加频率或设定值；键：减小频率或设定值；灯：接通电源后，灯亮，泵运行时随冲程频率同步闪烁；灯：液化计-信号输入时，桔黄色灯亮；5信号输入时，红灯亮基本操作：打开控制面板罩，同时按下“开/关”键和键当液屏显示：“”时为自动状态，表明计量泵将按控制器发出的脉冲信号来工作，当屏显为“”时表明计量泵进入手动状态工作，这时通过键和键来改变工作频率，一般当计量泵自动工作出现故障时根据自动状态下的频率来设定手动工作方式下的工作频率 8安全注意事项环境与设备要求设备运行时，应经常对安全阀进行巡视检查，尤其发现设备间有较大异味时，应立即检查安全阀如：安全阀打开要及时复位计量泵应注意防水，否则会烧毁控制器设备的软塑料管长时间使用易老化和密封不严，应经常检查，定期更换设备外壳为塑料，禁止碰撞，挤压，避免日晒设备间应干燥，避光，通风良好工作人员必须穿戴工作服及防腐蚀手套盐酸泵运行前一定要检查油质、油位是否正常倒料过程中应注意各部阀门及盐酸泵密封处是否有渗液现象如有应立即停止倒料，经处理后方可重新投入运行清理管道上滤网时应先关闭滤网前后两端阀门后再清理原料检查倒料罐盐酸储罐与盐酸泵之间管线上阀门是否打开将放料管放置在倒料罐固定位置上，缓慢开启放料总阀待倒料罐液位至1/3处，启动盐酸泵将盐酸抽入储罐倒料工作结束后应先将盐酸泵停止运行，在关闭管路上的阀门6。
二氧化氯投加器说明书
二氧化氯投加器使用维护说明书目录1.设备名称及型号2.用途及适用围3.主要设备技术参数、结构形式及工作原理4.设备的安装和调试5.操作和使用6.维护保养与故障排除6.1设备的维护和保养6.1.1 日常维护和保养6.1.2 定期维护和保养e7设备常见故障及处理办法7.1.1 机械元、部件常见故障7.1.2 电气元器件常见故障7.1.3 液压元件常见故障8.附表附表1 专用工具明细表附表2主要部件明细表附表3产品照片1.设备名称及型号设备名称：自动加药柜，产品型号：次氯酸钠消毒设备2.用途及适用围用途：供水系统在自然运行时，水中有细菌微生物，为了系统的安全和运行都无不良影响，为了抑制细菌的发生，需向水中投加次氯酸钠，保证水中细菌微生物被杀死，且管网末梢残留余氯。
适用围:生活用水处理。
3.主要设备技术参数、结构形式及工作原理1) 搅拌溶液箱型式: 立式方形容器设计压力: 常压设计温度: 4～50℃容积： 1.0m 3材质： PVC数量： 1台2) 计量泵型式：机械隔膜计量泵型号： GM0025流量： 25L/h排出压力： 12bar冲程： 72spm冲程： 72spm功率: 0.37KW电源: 380V/50Hz(三相)控制信号: 4～20mA调节流量围/精度: 10～100%/±1%数量： 1台材质:泵头： 316SS泵体： 316SS泵座： 316SS进出口连接: 316SS隔膜： PTFE密封圈: 氟橡胶3) 过滤器型式： Y型过滤器材质：SS304直径： DN20 PN1.0 过滤精度： 0.3mm滤元型式: 梯形丝绕型式滤元材质: SS304数量： 2只4) 缓冲压力容器规格: φ89×200容积: 1升材质: SS304数量: 1套5) 管道(详见加药系统图)a、计量泵出口管道材质：PE规格(外径X壁厚)：φ6×2mm b) 外接管道接口规格进水接口规格/材料：φ32×2.5mm/PVC药箱出液接口规格/材料：φ38×2.5mm/PVC总出药口规格/材料：φ25×2.0mm/PVC 6) 系统阀门参数(详见加药系统图)止回阀: DN4 PN1.6 2只PE7) 就地控制柜或按钮箱数量: 1套主要元器件: 施耐德或等同结构形式：二氧化氯投加器主要含有贮药罐和投加计量泵，贮药罐可直接投加液态的化学药剂。
二氧化氯发生器操作说明
二氧化氯发生器使用说明西安XX环保有限公司目录一、概况 (1)二、灭菌性能 (1)三、应用范围 (2)四、RD--HB型发生器说明 (3)五、操作步骤 (3)六、二氧化氯投加量 (4)七、安装说明及条件 (5)八、注意事项 (5)九、二氧化氯发生器常见故障及排除方法 (6)一、概况二氧化氯灭菌消毒剂经美国食品药物管理局（FDA）和美国环境保护（EPA）的长期科学试验和反复论证，考验了ClO2对饮用水的处理效果后，被确认为是医疗卫生、食品加工中的消毒灭菌、食品（肉类、水产品、果蔬）的防腐、保鲜、环境、饮水和工业循环及污水处理等方面杀菌、清毒、除臭的理想药剂，是国际上公认的氯系消毒剂最理想的更新换代产品。
二氧化氯作为一个强氧化剂，它具有除藻、剥泥、抗霉、保鲜、除臭、氯化及漂白色等多方面的功能，用途十分广泛。
二氧化氯性质活泼，不易贮存和运输，目前国内外饮水消毒使用二氧化氯都采用现场制备的方式，能现场制备二氧化氯的装置叫做二氧化氯发生器。
通常水厂使用的二氧化氯发生器都采用化学反应的原理进行制备，根据采用原料的不同，可分为亚氯酸钠工艺和氯酸钠工艺。
本公司生产的发生器以氯酸钠和盐酸为原料，采用负压多级反应工艺，生产以二氧化氯为主，氯气为辅的复合消毒液，设备由供料系统、反应系统、温控系统、吸收系统、反应液自动处理系统、安全系统组成。
二、灭菌性能二氧化氯是国际上公认的含氯消毒剂中唯一的高效消毒灭菌剂，它可以杀灭一切微生物，包括细菌繁殖体，细菌芽孢，真菌，分枝杆菌和病毒等。
二氧化氯对微生物细胞壁有较强的吸附穿透能力，可有效地氧化细胞内含巯基的酶，还可以快速地抑制微生物蛋白质的合成来破坏微生物。
1、高效、强力。
在常用消毒剂中，相同时间内得到同样的杀菌效果所需的ClO2浓度是最低的。
对杀灭异养菌所需的ClO2浓度仅为Cl2的1／2。
ClO2对地表水中大肠杆菌杀灭效果比Cl2高5倍以上。
二氧化氯对孢子的杀灭作用比氯强。
浅析二氧化氯投加器的加氯消毒操作规程
浅析二氧化氯投加器的加氯消毒操作规程
一、二氧化氯投加器的概述
二氧化氯投加器是一种专业用于水处理的设备，它能够促进水质的消毒，从而保证使用水的安全。
二氧化氯（ClO2）是一种常用的消毒剂，具有快速杀菌的本领和广谱性，能够有效杀灭常见的细菌、病毒和真菌等。
二氧化氯投加器则是将二氧化氯溶液溶解后，通过调整加药量和适当的投加时间，将其加入水中以达到消毒效果。
二、二氧化氯投加器的使用规程
1. 准备工作
在使用二氧化氯投加器之前，需要进行以下准备工作：
•检查设备正常运转情况，如发觉故障适时找专业人士处理；
•确认有充分的二氧化氯溶液，最好留有备用。
2. 加药操作
将二氧化氯溶液通过二氧化氯投加器加入水中。
加药操作要点如下：•调整好投加器的加药量；
•确认投加流量和时间；
•投加时间过后，需要等待一段时间以确保二氧化氯分布均匀；
•在投加期间需要常常检查项目的流量和浓度，以便适时调整加药量；
•操作完后，务必清洗设备。
3. 注意事项
虽然二氧化氯投加器能够快速消毒，但是其使用还需要注意以下事项：
•二氧化氯溶解后的水液体具有刺激性和腐蚀性，使用时要佩戴好防护装备；
•确认二氧化氯溶液的浓度和流量，避开超量投加或不足；
•二氧化氯投加器使用时需要放在通风良好、安全性较高的场所；
•投加器应安装坚固，以避开投加器坠落导致人员伤亡和其他事故发生。
三、总结
二氧化氯投加器是一种非常常用的水处理设备，其加氯消毒操作规程和注意事项我们必需了解并注意。
通过规范操作，确保人员的安全和使用水质的安全，同时提高设备的使用寿命和效果。
二氧化氯发生器说明书
二氧化氯发生器说明书1、消毒工艺的选择污水经生物二级处理后，水质已经得到改善，但处理水中仍含有大量的致病细菌和寄生虫卵。
根据国家《城镇污水处理厂污染物排放标准》（GB18918-2002）的一级A标准排放要求，粪大肠菌群应≤10×103。
因此，污水处理厂出水应进行消毒处理。
目前国内外常用的消毒方法有液氯消毒，二氧化氯消毒，紫外线消毒等。
①液氯消毒。
液氯溶于水后，产生次氯酸（HOCl），离解出OCl-，利用OCl-极强的消毒能力，杀灭污水中的细菌和病原体。
液氯消毒效果可靠，投配设备简单，投量准确，且价格便宜，但操作不安全，也可能产生THMS 等致癌物质。
液氯消毒系统主要有加氯机，氯瓶及余氯吸收装置组成。
②紫外线消毒。
细菌受紫外光照射后，紫外光谱能量被细菌核酸所吸收，使核酸结构破坏，从而达到消毒的目的。
紫外线消毒速度快、接触时间短，反应快速、效率高，无需投加任何化学药剂，不影响水的物理性质和化学成分，不增加水的臭和味，操作简单，便于管理，易于实现自动化，但水中悬浮物的浓度直接影响消毒效果，且一次投资较高。
紫外线消毒系统主要由紫外灯管、管架及自动清洗装置组成。
③二氯化氯消毒。
二氧化氯是一种广谱型的消毒剂，它对水中的病原微生物，包括病毒、细菌芽孢等均有较高的杀死作用。
二氧化氯消毒处理工艺成熟，效果好，经验丰富。
二氧化氯只起氧化作用，不起氯化作用，不会生成有机氯化物；杀菌能力较强，消毒效力持续时间较长，不受污水pH值及氨氮浓度影响，消毒杀菌能力高于液氯，但必须现场制备，需化学反应生成，操作管理要求较高。
二氧化氯消毒系统包括药液储罐、二氯化氯发生器和投加设备。
④三种消毒方式的比较二氧化氯应用范围广，消毒效果好并且具有除臭、脱色等效果，同时产生THMS等致癌物质的机会很少，不受水中杂质的影响。
紫外线消毒利用电能转化为光能来杀灭细菌，操作简单安全，接触时间短，占地小，但水中悬浮物的浓度直接影响消毒效果，且一次投资较高。
二氧化氯发生器操作说明书
二氧化氯消毒器操作说明1．首次运行前应从加水口往水浴内加满清水，从进气口加1-2L 自来水，严禁空机运转。
2．设备停机时先关闭计量泵，停止供料，让水射器继续工作一小时以上，使反应器内的二氧化氯气体充分抽空，以免发生气体从进水管溢出。
3. 盐酸为强酸，操作人员应戴防护手套，原料氯酸钠禁止与各种酸类物品存放在一起,避光并远离火源。
4．配制过程中和设备运转过程中严禁吸烟及明火。
（不许使用摔砸和铁器敲打等方法，只能使用木槌敲打）
5．氯酸钠存放处禁止吸烟和明火。
6.设备温控水箱应经常补水，以防损坏加热器，控制器设有保护装置，当水
箱水低于设定值时，控制器上缺水灯亮，应立即补水。
7.计量泵软管、水射器在原料或动力水含有杂质的情况下易堵塞应注意清理疏通。
8.本设备为水浴加热，当设备长时间不用时，请将加热水从排水阀放掉，以防温度低于0℃时结冰，损坏设备。
9.设备外壳为PVC材质，禁止碰撞、挤压，避免日晒。
10.定期对设备进行检修，确保反应器、气路系统的严密性，防止泄漏情况出现，设备间环境保持通风完好。
11.严格按工艺要求配制原料的浓度，调节原料进料比，控制好进料量，做到规范操作。
12.增强操作人员的安全防范意识，定期进行安全知识教育，使操作人员能够应付泄漏等突发事故的发生。
二氧化氯投加器说明书word版本
二氧化氯投加器使用维护说明书各种学习资料，仅供学习与交流目录1.设备名称及型号2.用途及适用范围3.主要设备技术参数、结构形式及工作原理4.设备的安装和调试5.操作和使用6.维护保养与故障排除6.1设备的维护和保养6.1.1 日常维护和保养6.1.2 定期维护和保养e7设备常见故障及处理办法7.1.1 机械元、部件常见故障7.1.2 电气元器件常见故障7.1.3 液压元件常见故障8.附表各种学习资料，仅供学习与交流附表1 专用工具明细表附表2主要部件明细表附表3产品照片1.设备名称及型号设备名称：自动加药柜，产品型号：次氯酸钠消毒设备2.用途及适用范围用途：供水系统在自然运行时，水中有细菌微生物，为了系统的安全和运行都无不良影响，为了抑制细菌的发生，需向水中投加次氯酸钠，保证水中细菌微生物被杀死，且管网末梢残留余氯。
适用范围:生活用水处理。
3.主要设备技术参数、结构形式及工作原理1) 搅拌溶液箱型式: 立式方形容器设计压力: 常压设计温度: 4～50℃容积： 1.0m 3各种学习资料，仅供学习与交流材质： PVC数量： 1台2) 计量泵型式：机械隔膜计量泵型号： GM0025流量： 25L/h排出压力： 12bar冲程： 72spm冲程： 72spm功率: 0.37KW电源: 380V/50Hz(三相) 控制信号: 4～20mA调节流量范围/精度: 10～100%/±1%数量： 1台材质:泵头： 316SS泵体： 316SS泵座： 316SS进出口连接: 316SS隔膜： PTFE各种学习资料，仅供学习与交流密封圈: 氟橡胶3) 过滤器型式： Y型过滤器材质：SS304直径： DN20 PN1.0 过滤精度： 0.3mm滤元型式: 梯形丝绕型式滤元材质: SS304数量： 2只4) 缓冲压力容器规格: φ89×200容积: 1升材质: SS304数量: 1套5) 管道(详见加药系统图)a、计量泵出口管道材质：PE规格(外径X壁厚)：φ6×2mm b) 外接管道接口规格进水接口规格/材料：φ32×2.5mm/PVC 各种学习资料，仅供学习与交流药箱出液接口规格/材料：φ38×2.5mm/PVC总出药口规格/材料：φ25×2.0mm/PVC6) 系统阀门参数(详见加药系统图)止回阀: DN4 PN1.6 2只PE7) 就地控制柜或按钮箱数量: 1套主要元器件: 施耐德或等同结构形式：二氧化氯投加器主要含有贮药罐和投加计量泵，贮药罐可直接投加液态的化学药剂。
EX-10型使用说明书
EX-10型二氧化氯发生装置使用说明书河北瑞特电力科技有限公司2007年版目录：一、设备简介------------------------------------------（2）1、主要技术参数---------------------------------------（2）2、主要技术性能---------------------------------------（2）3、结构及系统构成-------------------------------------（5）二、设备安装及调试------------------------------------（6）1、设备安装-------------------------------------------（6）2、设备调试-------------------------------------------（7）三、设备运行------------------------------------------（8）1、运行条件-------------------------------------------（8）2、主要运行参数---------------------------------------（8）3、运行准备-------------------------------------------（8）4、设备运行-------------------------------------------（9）5、运行故障处理---------------------------------------（9）6、运行安全注意事项-----------------------------------（10）四、设备的维护和检修----------------------------------（10）1、日常维护-------------------------------------------（10）2、设备停运处理---------------------------------------（10）附录：二氧化氯检测方法一、设备简介EX系列二氧化氯发生装置是在汲取国内外技术精华的基础上发展起来的一种新型水处理设备。
二氧化氯发生器投加方式
亚或 氯氯 酸酸 钠钠 贮贮 槽槽
清水池 盐 酸 流量计 管道 贮 槽
管道
出水
二氧化氯发生器
CPF-D 型二氧化氯发生器对有清水池水厂投加控制示意图
测控仪表 自来水>0.2Mpa
余氯信号 二氧化氯溶液
余氯传感器
亚或 氯氯 酸酸 钠钠 贮贮 槽槽
二氧化氯发生器
盐 酸 贮二氧化氯发生器对深井直供水投加控制示意图
1、 二氧化氯投加示意图： 射流器 自来水>0.15Mpa 亚或 氯氯 酸酸 钠钠 贮贮 槽槽 二氧化氯溶液 清水池 盐 酸 贮 槽 管道 分布器 潜水泵 管道 出水 余氯检测
二氧化氯发生器
CPF-B 型二氧化氯发生器投加示意图 余氯传感器
测控仪表 自来水>0.2Mpa 流量信号
二氧化氯溶液
余氯信号
二氧化氯消毒设备操作说明
二氧化氯发生器操作说明
1、开启自来水总进水阀；
2、在盐箱内加食盐（每100g/h加3公斤），开启溶盐阀向溶盐箱内注自来水，使溶盐箱接近满箱即可，用木棒搅拌食盐，使其充分溶解。
具体放盐量如下表：
3、开启盐水进水阀，向电解槽内加注盐水，待电解除槽溢流口流水时，关闭盐水进水阀；
4、开启盐水进水阀同时开启电解槽进清水阀，观察电解槽液位管，使盐水与清水同步上升待液位管接近满管时，关闭电解槽进清水阀；
5、开启电源，调节调压器调节档位开关，使电压表指针指在
12-15V之间即可，设备开始电解运行；
6、打开并调节1、2号冷却水阀，使排水口有少量流水即可，冷却水不宜开得太大，浪费水源；也不能不开或过小，使电解槽内电极过热而烧坏。
（电解时严禁关闭冷却水阀）
7、初次使用或间歇使用时，开始电解时电流会慢慢上升，大约开启30-40分钟，电流表指针达到规定值时，才能开启出药阀，开始投药。
8、正常使用时，一边电解，一边送药，电流表指针基本上不动，
待电流表指针开始下降，最后到零位时，说明食盐已电解完毕；这时应关闭电源，关闭出药阀，关闭冷却水阀，开启排碱阀，将电解槽内的电解后的废液排空，再关闭排碱阀；即一次电解结束。
9、重新开始运行，按照步骤1-8重新操作。
注意：1.调试时，在第一次工作时电流上升很慢，需3小时以上。
2.在有工作电压时，一定要保证冷却水阀和出药阀打开。
二氧化氯发生器使用说明
二氧化氯发生器使用说明一、操作方法1.准备工作：首先需要检查发生器是否正常工作状态，检查电源接线是否牢固，确保电源供应稳定。
同时，检查发生器的气体进气管道是否畅通。
2.配置药剂：打开药剂箱，将二氧化氯原料药加入药剂槽中，同时检查药剂槽的液位是否在规定范围内。
根据需要调整投药量。
3.开启电源：将发生器的电源开关调到开启状态，此时显示屏上会显示相关参数，包括药剂浓度、流量等。
确认参数正常后，按下启动按钮。
4.调节参数：根据实际需要，可以通过显示屏上的调节按钮调整药剂浓度、流量等参数。
请根据实际使用情况进行调整，并确保参数稳定后稳定。
5.监控运行情况：通过显示屏可以实时监控发生器的运行情况，包括药剂浓度、流量等。
同时，还可以观察发生器的工作指示灯是否正常。
二、维护保养1.定期清洗：根据使用频率和药剂的性质，定期清洗设备内的药剂槽、管道等部件，保持其清洁和顺畅。
2.更换滤芯：根据实际情况，定期更换设备中的滤芯，防止杂质进入发生器。
4.经常检查：定期检查发生器的气体进气管道是否畅通，电源接线是否牢固，确保安全运行。
5.注意防护：维修和保养设备时，请戴上相应的防护装备，避免药剂溅入皮肤和眼睛。
三、安全注意事项1.设备安装：请根据厂家提供的安装说明进行设备的安装，并确保设备稳定可靠。
2.药品储存：请将二氧化氯药剂储存在干燥、阴凉、通风的地方，避免阳光直射。
3.防止滥用：严禁将二氧化氯药剂用于非法用途，避免产生危险。
4.防火防爆：严禁在发生器周围使用明火或者其他易燃易爆物品，确保安全。
总结：使用二氧化氯发生器时，首先要做好准备工作，配置好药剂并开启电源。
使用过程中要调节参数、监控运行情况，并定期进行维护保养。
同时，还要注意安全事项，防止滥用、防火防爆，并在发生异常情况时紧急停机。
二氧化氯发生器说明书
二氧化氯发生器说明书一、开机准备加药：（若药桶的盐酸或氯酸钠过少时，需进行加药）加药过程：所有排污、排水和排残液阀都应关闭，合上电箱的电源开关，将旋钮开关开到手动状态，按下增压泵的启动按钮，电磁阀与增压泵均启动；水压应控制在0.2～0.4MPa之间。
A.盐酸原料罐添加吸盐酸时，将盐酸直通阀和盐酸吸料阀打开，关闭2个进气阀和氯酸钠直通阀，空气只能通过盐酸吸料管到料桶，再由料桶经盐酸直通阀进入设备内部由水射器带走，把吸料管插入盐酸桶内，盐酸溶液就会随着上述路径进入料桶，但不能超过盐酸液位计最高液面。
B.氯酸钠原料罐添加吸氯酸钠时，将氯酸钠直通阀和氯酸钠吸料阀打开，关闭2个进气阀和盐酸直通阀，空气只能通过氯酸钠吸料管到料桶，再由料桶经氯酸钠直通阀进入设备内部由水射器带走，把吸料管插入氯酸钠桶内，氯酸钠溶液就会随着上述路径进入料桶，但不能超过氯酸钠液位计最高液面。
注：正常的情况下，盐酸吸料阀和氯酸钠吸料阀都应在打开状态；除加药情况下，无论在开机或停机时，2个进气阀都应在打开状态。
二、开机1.手动开机在确定污水池有污水、盐酸桶和氯酸钠桶内有足够的用药的情况下，将电箱的电源合上，旋钮开关打到手动状态，按下增压泵（电磁阀）启动按钮、盐酸泵启动按钮、氯酸钠泵启动按钮；设备进入正常工作状态。
观察水压是否正常，盐酸泵能否将盐酸桶内的盐酸抽上，氯酸钠泵能否将氯酸钠桶内的氯酸钠抽上，增压泵（电磁阀）工作是否正常。
通过调节计量泵旋钮，根据处理后的余氯值来调整计量泵的旋钮的开度。
2.自动开机将电箱的电源合上，在确定盐酸桶和氯酸钠桶内有足够的用药的情况下，旋钮开关打到自动状态；若污水池内的污水到达浮球设置的高液位时，自来水的水压也在正常的情况下，增压泵、电磁阀、盐酸泵、氯酸钠泵、设备进入正常工作状态。
通过调节计量泵的旋钮，根据处理后的余氯值来调整计量泵的旋钮的开度。
三、关机1．手动关机按下盐酸泵和氯酸钠泵的停止按钮；约一个小时后，再按下增压泵的停止按钮。
3.二氧化氯使用说明书
化学法二氧化氯发生器安全使用说明书尊敬的顾客：您好！感谢您使用我公司的化学法二氧化氯发生器，二氧化氯作为目前国际上公认的新一代强力高效消毒剂、氧化剂、漂白粉,已被世界各国广泛采用，二氧化氯具有广谱、高效、快速的杀菌效果。
其杀菌能力是氯气的3.5倍,是漂白粉的100倍，并且安全、无毒、无副作用，二氧化氯是传统氯系列消毒剂最理想的更新换代产品。
本产品属于正压泵前泵后通用型，采用了最先进的技术和配方,二氧化氯的发生技术及产生的系列消毒剂处于国内领先水平.设备原理图工作原理二氧化氯发生器由原料供给系统、反应系统和吸收投加系统组成。
工作时，氯酸钠或亚氯酸钠与盐酸通过供给系统被定量输送到反应系统内,在催化剂的作用下经一定反应时间生成60％以上二氧化氯和30%以上氯气的混合水溶液。
通过吸收投加系统投加到待处理的水体中。
设备加工二氧化氯发生器主体由PVC等防腐材料精心加工而成。
内部反应器采取特殊技术处理，并采用进口耐腐材料制造。
计量泵选用优质进口原装产品，经校对后，给出使用刻度.设备的各项指标都通过严格的检测,各项指标检验合格后，方可出厂。
设备性能规格型号：HYB2—300型外形尺寸：600mm×520mm×1100mm纯CLO2产量：≥100g/h总有效氯产量:≥300g/h氯酸钠耗量：0。
2㎏/h盐酸耗量：0。
6㎏/h对饮用水的消毒能力：100～200T/h对医院污水的消毒能力:5～10T/h对游泳池水的消毒能力：50～100T/h对工业循环水的消毒能力:100~120T/h1、准备原料：盐酸（浓度为31％），氯酸钠（≥99％）。
盐酸可以直接使用，氯酸钠用时需用水溶解,与水的重量比为1：2，即5㎏氯酸钠加10㎏水至完全溶解.2、根据所配桶的大小，取一定量的氯酸钠倒入配药桶（桶中先加适量水)，加水至指定刻度（例如：向100L的加药桶中先倒入50㎏氯酸钠，再加水至100L的刻度)，搅拌至完全溶解，将杂质及悬浮物去掉（底部杂质可待溶液用完后清洗).将配好的氯酸钠溶液倒入氯酸钠贮槽中即可，盐酸直接倒入盐酸贮槽中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氧化氯投加器说明书
作者:日期:
1氧化氯投加器使用维护说明书
1.设备名称及型号
2.用途及适用范围
3.主要设备技术参数、结构形式及工作原理
4.设备的安装和调试
5.操作和使用
6.维护保养与故障排除6.1设备的维护和保养6.1. 1日常维护和保养
6.1.2定期维护和保养e 7设备常见故障及处理办法
7.1.1 机械元、部件常见故障
7.1 . 2电气元器件常见故障7.1 . 3 液压元件常见故障
8.附表
附表1专用工具明细表附表2主要部件明细表附表3产品照片
1.设备名称及型号
设备名称：自动加药柜，产品型号：次氯酸钠消毒设备
2.用途及适用范围
用途：供水系统在自然运行时，水中有细菌微生物，为了系统的安全和运行都无不良影响，为了抑制细菌的发生，需向水中投加次氯酸钠，保证水中细菌微生物被杀死，且管网末梢残留余氯。
适用范围：生活用水处理。
3. 主要设备技术参数、结构形式及工作原理
1) 搅拌溶液箱
型式: 立式方形容器
设计压力: 常压
2) 设计温度:
容积:
材质:
数量:
计量泵
型式
型号
流量
1.0m 3
PVC
机械隔膜计量泵
GM 0 0 2 5
2 5 L/h
.0
排出压力:
12bar 冲程：
72s pm 冲程：
72s p m 功率：
0 . 3 7K W 电源：
380V/5 0 Hz （三相） 控制信号:
4 〜20mA 调节流量范围/精度：
1 0 ~100%/± 1% 数量：
1台 材质：
泵头：
3 1 6S S
泵体：
316S S
泵座：
3 16SS
进出口连接：
3 1 6S
隔膜：
PTF E
密封圈：
氟橡胶 过滤器
型式：
丫型过滤器 材质：
SS304 直径：
D N 2 0 P N 1 过滤精度:
0 . 3 mm 滤元型式 :
梯形丝绕型式 滤元材质:
S S3 04 s 3 ）
数量:
主要元器件:数量:
4）缓冲压力容器
规格:
（1）89X 2 0 0 b ） 7） 容积:
材质:
数量:
管道（详见加药系统图）
计量泵出口管道
材质:
规格（外径X 壁厚）: 外接管道接口规格
进水接口规格/材料:
药箱出液接口规格/材料:
总出药口规格/材料:
S S 304 （I ）6 X2m m
（1）32X2. 5mmr PV C （1）38 X 2.5m m / PV C （1）25X 2.0m m /PVC 系统阀门参数（详见加药系统图）
止回阀: DN 4 P N 1.6 2只 P E
就地控制柜或按钮箱
施耐德或等同
结构形式：二氧化氯投加器主要含有贮药罐和投加计量泵，贮药罐可直接投加液态的化学药剂。
设备不需复杂的控制信号进行控制，当人工设定好投加量后，设备可连续自动运行。
设备结构简单，操作方便, 能满足一些小型用户原先手动投加造成的投量不准、操作麻烦的问题。
工作原理：设备具有结构简单，占地面积小，操作方便,价格便宜等特点，可投加水处理次氯酸钠药剂，达到杀菌和微生物，对加药量要求严格的生活用水处理等的工艺具有广泛的使用价值。
4.设备的安装和调试
1、检查加药装置地脚平台是否在同一水平线上（不需装地脚螺），
把相应的接头接好，连接电源。
2、按通电源、电控柜、电源指示灯亮则表示电源接通。
按下计量泵
启动按钮，计量泵开始工作。
3、要定期检查计量泵进料口是否堵塞，对管线、过滤器定期清洗、
以防堵塞。
4、装置中，要定期对安全阀，压力表及各管线阀门进行检查，以免发
生泄漏事件。
5.操作和使用
1.开机与关机操作步骤？1).计量泵第一次运行时，应拧开出药
口逆止阀，待有药液流出后，拧紧接头，此时泵正常投药。
？ 2 ).
将计量泵的频率旋钮调至5 0%左右，将电控箱开关旋至启动位置
开机运行。
3 ).计量泵根据说明书选择档位，根据出药情况手动旋动频率百分
比旋钮,校正计量泵给定频率，计量泵能根据外部流量信号自动调节出药量使投药量满足要求，以满足变化的水质和水量，保证投药量的恒定。
4).关机时，将电控箱开关旋至停止位置即可。
计量泵工作8 0 0个小时后，要使用工具再次拧紧可能松
动的固定螺栓。
2.当设备长时间不用时？应打开放空阀，将系统内的残余
药液放净。
并用清水清洗设备：底阀放入清水中运行计量泵20分钟。
3.冬季注意保温
必须将设备置于具有保温设施的房间内。
室内温度不得低于
0O C。
4?.定期清理
应定期清理底阀过滤网，避免颗粒杂质堵塞管路。
？ 5 .药
量调节
根据所用消毒剂和待处理水水质不同，每次加药后应手动
调解加药计量泵的给定频率，以符合水质变化。
6.维护保养与故障排除
6 . 1设备的维护和保养6 . 1 .1日常维护和保养
每天检查设备周围是否有腐蚀气体和流体；检查气压管路的密封性，若有出现漏气现象应及时修补。
6. 1.2定期维护和保养
每月应检查阀们是否灵活、畅通。
检查罐身是否有破损并及时修补。
检查螺丝是否松动和失效。
每年检查焊缝是否牢固、密封圈是否老化。
每年对罐体油漆一遍做防锈处理。
7设备常见故障及处理办法
7 .1.1机械元、部件常见故障
故障原因
7.1. 2电气元器件常见故障参考电气元件说明书。
7. 1. 3液压元件常见故障
8.附表
附表1专用工具明细表找出原因，调整间隙或
传动零件间隙增大
无无无无无
附表2主要部件明细表
3.1闭式循环水缓蚀剂加药装置由以下组成。
