机械制造工艺学期末复习指导(含答案解析)
机械制造工艺学复习题含参考答案
机械制造工艺学复习题含参考答案公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]机械制造工艺学一、填空题：1.对那些精度要求很高的零件，其加工阶段可以划分为：粗加工阶段，半精加工阶段， ， 。
2.根据工序的定义，只要 、 、工作对象（工件）之一发生变化或对工件加工不是连续完成，则应成为另一个工序。
3.采用转位夹具或转位工作台，可以实现在加工的同时装卸工件，使 时间与 时间重叠，从而提高生产率。
4.尺寸链的特征是关联性和 。
5.拉孔，推孔，珩磨孔， 等都是自为基准加工的典型例子。
6.根据工厂生产专业化程度的不同，生产类型划分为 、 和单件生产三类。
7.某轴尺寸为043.0018.050+-φmm ，该尺寸按“入体原则”标注为 mm 。
8.工艺基准分为 、 、测量基准和装配基准。
9.机械加工工艺过程由若干个工序组成，每个工序又依次分为安装、 、 和走刀。
10. 传统的流水线、自动线生产多采用 的组织形式，可以实现高生产率生产。
11. 选择粗基准时一般应遵循、、粗基准一般不得重复使用原则和便于工件装夹原则。
12. 如图1所示一批工件，钻4—φ15孔时，若先钻1个孔，然后使工件回转90度钻下一个孔，如此循环操作，直至把4个孔钻完。
则该工序中有个工步，个工位。
图1 工件13. 全年工艺成本中，与年产量同步增长的费用称为，如材料费、通用机床折旧费等。
14. 精加工阶段的主要任务是。
15. 为了改善切削性能而进行的热处理工序如、、调质等，应安排在切削加工之前。
16.自位支承在定位过程中限制个自由度。
17.工件装夹中由于基准和基准不重合而产生的加工误差，称为基准不重合误差。
18.在简单夹紧机构中，夹紧机构实现工件定位作用的同时，并将工件夹紧；夹紧机构动作迅速，操作简便。
19．锥度心轴限制个自由度，小锥度心轴限制个自由度。
20.回转式钻模的结构特点是夹具具有；盖板式钻模的结构特点是没有。
最新机械制造工艺学期末复习指导(含答案解析)
《机械制造工艺学》期末复习资料一、填空题1.获得形状精度的方法有_轨迹法_、成形法、_展成法_。
2.主轴回转作纯径向跳动及漂移时，所镗出的孔是_椭圆__形。
3.零件的加工质量包括_加工精度_和_加工表面质量__。
4.表面残余_拉_（拉或压）应力会加剧疲劳裂纹的扩展。
5.车削加工时，进给量增加会使表面粗糙度_变大_。
6.切削液的作用有冷却、_润滑__、清洗及防锈等作用。
7.在受迫振动中，当外激励频率近似等于系统频率时，会发生_共振_现象8.刀具静止参考系的建立是以切削运动为依据，其假定的工作条件包括假定运动条件和假定安装条件。
9.磨削加工的实质是磨粒对工件进行_刻划_、__滑擦（摩擦抛光）和切削三种作用的综合过程。
10.产品装配工艺中对“三化”程度要求是指结构的标准化、通用化和系列化。
11.尺寸链的特征是_关联性和_封闭性_。
12.零件光整加工的通常方法有_珩磨_、研磨、超精加工及_抛光_等方法。
13.机械加工工艺规程实际上就是指规定零件机械加工工艺过程和操作方法等的_工艺文件14.工艺过程是指生产过程中，直接改变生产对象形状、尺寸、相对位置、及性质的过程。
15.零件的几何精度、表面质量、物理机械性能是评定机器零件质量的主要指标。
16. 加工经济精度是指在正常加工条件下（采用符合标准的设备，工艺装备和标准技术等级的工人，不延长加工时间）所能保证的加工精度。
17.轴类零件加工中常用两端中心孔作为统一的定位基准。
18.零件的加工误差指越小（大），加工精度就越高（低）。
19.粗加工阶段的主要任务是获得高的生产率。
20.工艺系统的几何误差包括加工方法的原理误差、制造和磨损所产生的机床几何误差和传动误差，调整误差、刀具、夹具和量具的制造误差、工件的安装误差。
21.精加工阶段的主要任务是使各主要表面达到图纸规定的质量要求。
22机械产品的质量可以概括为__实用性____、可靠性和__经济性____三个方面。
23获得尺寸精度的方法有试切法、_定尺寸刀具法__、__调整法_____、自动获得尺寸法。
烟台大学机械制造工艺学期末考试复习题及参考答案
机械制造工艺学A 2022秋复习题提示：输入题目题干部分文字，按键盘快捷键Ctrl+F査找题目答案。
一、单选题（每题3分，共5道小题，总分值15分）1.定位消除的自由度少于六个，但不满足加工精度要求的定位称为（）o （3分）A、完全定位B、不完全定位C、欠定位正确答案:C2.对齿轮齿而和内孔进行精加工时，常采用（）原则来选择基准。
（3分）A、基准重合B、互为基准C、自为基准正确答案:B3.正态分布曲线中。
值增大则工件的尺寸分散范围（）。
（3分）A、増大8、减小C、不变正确答案:A4.磨刀、调刀、切屑、加油属于单位时间哪部分？（）（3分）A、基本B、辅助C、服务正确答案:B5.误差的敏感方向是指产生加工误差的工艺系统的原始误差处于加工表面的（）。
（3分）A、法线方向B、切线方向C、轴线方向正确答案:A二、判断题（每题2分，共15道小题，总分值30分）l.imagel.png图中，R在一定程度上代表了瞬时的尺寸分散范围，故R点图可反映出系统误差及其变化趋势。
（）（2分）正确答案：错误2.车削具有圆度误差的毛坯时，由于“误差复映”而使工件产生与毛坯同样大小的圆度误差。
（）（2 分）正确答案：错误3.磨削加工中，砂轮和工件的速度越高，则被磨表而的粗糙度值就越小。
（）（2分）正确答案：错误4.工件一旦夹紧，则它的六个自由度就全被限制了。
（2分）正确答案：错误5.直接选配法能达到很高的装配精度。
（）（2分）正确答案：正确6.工序分散优于工序集中。
（2分）正确答案：错误7.如果工艺过程稳定，则加工中就不会出现废品。
（）（2分）正确答案：错误8.釆用工序集中原则可•以降低对工人技术水平的要求。
（）（2分）正确答案：错误9.切削用量中进给量和切削速度对切削加工表面层冷作硬化的影响最大。
（）（2分）正确答案：正确10.淬火一般安排在磨削加工之前进行。
（）（2分）正确答案：正确11.在安排机加工工序的顺序时，一般先加工孔，后加工平面。
机械制造工艺学期末复习指导(含答案解析)
《机械制造工艺学》期末复习资料一、填空题1.获得形状精度的方法有_轨迹法_、成形法、_展成法_.2.主轴回转作纯径向跳动及漂移时，所镗出的孔是_椭圆__形。
3.零件的加工质量包括_加工精度_和_加工表面质量__。
4.表面残余_拉_（拉或压）应力会加剧疲劳裂纹的扩展。
5.车削加工时，进给量增加会使表面粗糙度_变大_。
6.切削液的作用有冷却、_润滑__、清洗及防锈等作用。
7.在受迫振动中，当外激励频率近似等于系统频率时，会发生_共振_现象8.刀具静止参考系的建立是以切削运动为依据,其假定的工作条件包括假定运动条件和假定安装条件.9.磨削加工的实质是磨粒对工件进行_刻划_、__滑擦（摩擦抛光）和切削三种作用的综合过程。
10.产品装配工艺中对“三化”程度要求是指结构的标准化、通用化和系列化。
11.尺寸链的特征是_关联性和_封闭性_。
12.零件光整加工的通常方法有_珩磨_、研磨、超精加工及_抛光_等方法。
13.机械加工工艺规程实际上就是指规定零件机械加工工艺过程和操作方法等的_工艺文件14.工艺过程是指生产过程中，直接改变生产对象形状、尺寸、相对位置、及性质的过程。
15.零件的几何精度、表面质量、物理机械性能是评定机器零件质量的主要指标.16. 加工经济精度是指在正常加工条件下（采用符合标准的设备，工艺装备和标准技术等级的工人，不延长加工时间）所能保证的加工精度。
17.轴类零件加工中常用两端中心孔作为统一的定位基准.18.零件的加工误差指越小(大），加工精度就越高（低）。
19.粗加工阶段的主要任务是获得高的生产率。
20.工艺系统的几何误差包括加工方法的原理误差、制造和磨损所产生的机床几何误差和传动误差,调整误差、刀具、夹具和量具的制造误差、工件的安装误差。
21.精加工阶段的主要任务是使各主要表面达到图纸规定的质量要求。
22机械产品的质量可以概括为__实用性____、可靠性和__经济性____三个方面.23获得尺寸精度的方法有试切法、_定尺寸刀具法__、__调整法_____、自动获得尺寸法。
机械制造工艺学期末复习试卷及答案 详细版
56..磨削时，采用内冷却方式和___开槽____砂轮能有效地防止烧伤现象的产生。
57..任何机器都是由___零件_
58._套件____、组件和部件等组成。
59..调整组成环的公差时，尺寸相近、加工方法相同的组成环，其公差值__ _相等____ ;难
72.(V
73.)
74.7.中批生产中，机械加工工艺规程多采用机械加工工序卡片的形式。
75.(X
76.)
77.8.采用复合工步可以节省基本时间，从而提高生产效率。
78.(J
79.)
80.9.铰孔不但能保证尺寸、形状精度和减小孔的表面粗糙度，还能纠正位置精度。
81.(X
82.10.轴的外径尺寸的公差，如果按“入体原则”标注，则其上偏差为零。
加工大多数(或所有)其它表面;可以简化夹具设计:可以减少工件搬动和翻转次数。
8.试分析在成批大量生产中,为什么要控制毛坯硬度的均匀性?
答:成批大量生产中采用调整法加工，若毛坯硬度不均匀将造成切削力的变化较大,使工艺
系统变形变化较大,将造成加工后尺寸不一。
9.拟定工艺路线的主要任务是什么?
答:拟定工艺路线的主要任务是:
(X
)
26.滚压加工能使工件表面金属组织细化，形成压缩残余应力。
(J
)
27.固定调整法采用改变调整件的相对位置来保证装配精度。
(X
28.采用互换装配时，选择的协调环不能为标准件或公共环。
(J
29.粗糙表面易被腐蚀。
(J
度有利于抑制积屑瘤或鳞刺的产生，从而可以减小加工表面粗糙度值。
2.在装配时，有时采用“自身加工法”、“合并加工法”或“误差抵消法”，请问它们是由哪
(完整版)机械制造工艺学课后习题及参考答案
第一章
1.1什么叫生产过程、工艺过程、工艺规程？
答案：
生产过程是指从原材料变为成品的劳动过程的总和。
在生产过程中凡属直接改变生产对象的形状、尺寸、性能及相对位置关系的过程，称为工艺过程。
在具体生产条件下，将最合理的或较合理的工艺过程，用文字按规定的表格形式写成的工艺文件，称为机械加工工艺规程，简称工艺规程。
偏差应为多少？
答案：
根据题意画出尺寸链图，根据尺寸链判断孔尺寸D≒1000 _0(+0.3)mm半径500 _0(-0.15)为减环，尺寸540 _(-0.35)0为增环，尺寸B为封闭环，
尺寸B的上偏差≒增环上偏差－减环下偏差≒0－0≒0，尺寸B的下偏差≒增环下偏差－减环上偏差≒－0.35－0.15≒－0.5，所以B≒40 _(-0.5)0
过定位：工件在夹具中定位时，若几个定位支承重复限制同一个或几个自由度，称为过定位。
（举例在课本page12、13பைடு நூலகம்。
1.10何谓零件、套件、组件和部件？何谓套装、组装、部装、总装和装配？
答案：
零件是组成机器的最小单元，它是由整块金属或其它材料构成的。
套件是在一个零件上，装上一个或若干个零件构成的。它是最小的装配单元。
组件是在一个基准零件上，装上若干套件而构成的。
部件是在一个基准零件上，装上若干组件、套件和零件构成的。部件在机器中能完成一定的、完整的功用。
将零件装配成套件的工艺过程称为套装。
将零件和套件装配成组件的工艺过程称为组装。
将零件、套件和组件装配成部件的工艺过程称为部装。
将零件、套件、组件和部件装配成最终产品的工艺过程称为总装。
在加工时，用以确定工件在机床上或夹具中正确位置所采用的基准，称为定位基准。
《机械制造工艺学》期末考试题参考答案备课讲稿
《机械制造工艺学》期末考试题参考答案《机械制造工艺学》期末考试题参考答案一、名词解释（本大题共5小题，每小题2分，共10 分）1．工序：一个或一组工人，在一台机床或一个工作地点对同一或同时对几个工件所连续完成的那部分工艺过程。
2．尺寸链：相互联系，按一定顺序首尾相接和尺寸封闭图形。
3．基准：确定生产对象上几何要素的几何关系所依据的那些点，线，面。
4．过定位：几个定位支撑点重复限制同一个或几个自由度。
5．形状精度：加工后零件各表面的实际形状与表面理想形状之间的附和精度。
二、填空题（本大题共7小题，每空1 分，共20 分）6．牛头刨床的主运动是（刨刀）的直线往复移动，进给运动是（工件）的间歇移动。
7．工时定额是完成某一（零件）或（工序）所规定的时间。
8．刨削和插削都是（间断）切削，刀具易受到（冲击），因此（切削速度）不宜太高。
9．电火花加工是在一定的（介质）中，通过（工具）电极和（工件）电极之间的（脉冲放电）的电蚀作用，对工作进行加工的方法。
10．切削用量是在切削加工过程中（V）（F）和（ap）的总称。
11．装夹是工件在加工前，使其在机床上或夹具中获得（正确而固定位置）的过程，它包括（定位）和（夹紧）两部分内容。
12．零件的加工精度包括（尺寸精度）（形状精度）和（相互位置）三个方面。
三、不定项选择（本大题共10小题，每小题1 分，共10 分）13．车床主轴的纯轴向窜动对（B、C）加工有影响。
A、车销内外圆B、车销端面 C车销螺纹14．制定零件工艺过程时，首先研究和确定的基准是（ C ）A、设计基准B、工序基准C、定位基准D、测量基准15．零件在加工过程中使用的基准叫做（ B、D ）A、设计基准B、工艺基准C、装配基准D、定位基准E、测量基准16．车床主轴轴颈和锥孔的同轴度要求很高，常采用（ B ）来保证A、基准重合B、互为基准C、自为基础D、基准统一17．机械加工中直接改变工件的形状、尺寸和表面性能使之变成所需零件的过程为（ C ）A、生产过程B、工艺过程C、机械加工工艺过程18．受迫振动系统在共振区消振最有效的措施使（B）A.增大系统刚度；B.增大系统阻尼；C.增大系统质量19．用（b）来限制六个自由度，称为（c）。
机械制造工艺学课后习题及参考答案
机械制造工艺学课后习题及参考答案Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】机械制造工艺学复习题及参考答案第一章什么叫生产过程、工艺过程、工艺规程答案：生产过程是指从原材料变为成品的劳动过程的总和。
在生产过程中凡属直接改变生产对象的形状、尺寸、性能及相对位置关系的过程，称为工艺过程。
在具体生产条件下，将最合理的或较合理的工艺过程，用文字按规定的表格形式写成的工艺文件，称为机械加工工艺规程，简称工艺规程。
结合具体实例，说明什么是基准、设计基准、工艺基准、工序基准、定位基准、测量基准、装配基准。
答案：基准是指用以确定生产对象几何要素间的几何关系所依据的点、线、面。
设计基准是指在零件图上标注设计尺寸所采用的基准。
工艺基准是指在零件的工艺过程中所采用的基准。
在工序图中，用以确定本工序被加工表面加工后的尺寸、形状、位置所采用的基准，称为工序基准。
在加工时，用以确定工件在机床上或夹具中正确位置所采用的基准，称为定位基准。
在加工中或加工后，用以测量工件形状、位置和尺寸误差所采用的基准，称为测量基准。
在装配时，用以确定零件或部件在产品上相对位置所采用的基准，称为装配基准。
什么是六点定位原理什么是完全定位与不完全定位什么是欠定位与过定位各举例说明。
答案：六点定位原理：在夹具中采用合理布置的6个定位支承点与工件的定位基准相接触，来限制工件的6个自由度，就称为六点定位原理。
完全定位：工件的6个自由度全部被限制而在夹具中占有完全确定的唯一位置，称为完全定位。
不完全定位：没有全部限制工件的6个自由度，但也能满足加工要求的定位，称为不完全定位。
欠定位：根据加工要求，工件必须限制的自由度没有达到全部限制的定位，称为欠定位。
过定位：工件在夹具中定位时，若几个定位支承重复限制同一个或几个自由度，称为过定位。
（举例在课本page12、13）。
何谓零件、套件、组件和部件何谓套装、组装、部装、总装和装配答案：零件是组成机器的最小单元，它是由整块金属或其它材料构成的。
《机械制造工艺学》期末考试题参考答案
大学2004——2005学年第二学期《机械制造工艺学》期末考试题参考答案一、名词解释（本大题共5小题，每小题2分，共10 分）1．工序：一个或一组工人，在一台机床或一个工作地点对同一或同时对几个工件所连续完成的那部分工艺过程。
2．尺寸链：相互联系，按一定顺序首尾相接和尺寸封闭图形。
3．基准：确定生产对象上几何要素的几何关系所依据的那些点，线，面。
4．过定位：几个定位支撑点重复限制同一个或几个自由度。
5．形状精度：加工后零件各表面的实际形状与表面理想形状之间的附和精度。
二、填空题（本大题共7小题，每空1 分，共20 分）6．牛头刨床的主运动是（刨刀）的直线往复移动，进给运动是（工件）的间歇移动。
7．工时定额是完成某一（零件）或（工序）所规定的时间。
8．刨削和插削都是（间断）切削，刀具易受到（冲击），因此（切削速度）不宜太高。
9．电火花加工是在一定的（介质）中，通过（工具）电极和（工件）电极之间的（脉冲放电）的电蚀作用，对工作进行加工的方法。
10．切削用量是在切削加工过程中（V）（F）和（ap）的总称。
11．装夹是工件在加工前，使其在机床上或夹具中获得（正确而固定位置）的过程，它包括（定位）和（夹紧）两部分内容。
12．零件的加工精度包括（尺寸精度）（形状精度）和（相互位置）三个方面。
三、不定项选择（本大题共10小题，每小题1 分，共10 分）13．车床主轴的纯轴向窜动对（B、C）加工有影响。
A、车销内外圆B、车销端面 C车销螺纹14．制定零件工艺过程时，首先研究和确定的基准是（C ）A、设计基准B、工序基准C、定位基准D、测量基准15．零件在加工过程中使用的基准叫做（B、D ）A、设计基准B、工艺基准C、装配基准D、定位基准E、测量基准16．车床主轴轴颈和锥孔的同轴度要求很高，常采用（B ）来保证A、基准重合B、互为基准C、自为基础D、基准统一17．机械加工中直接改变工件的形状、尺寸和表面性能使之变成所需零件的过程为（ C ）A、生产过程B、工艺过程C、机械加工工艺过程18．受迫振动系统在共振区消振最有效的措施使（B）A.增大系统刚度；B.增大系统阻尼；C.增大系统质量19．用（b）来限制六个自由度，称为（c）。
机械制造工艺学期末考试复习资料
《机械制造工艺学》课程综合复习资料一、单选题1.两级降速传动链，首、末级传动比分别为i1和i2，在总的传动比和传动元件误差不变的情况下，（）时，对减小传动误差更有利。
A.i1<i2B.i1>i2C.i1=i2答案：B2.如果某加工过程中，误差服从正态分布，但是样本平均值与公差带中心不重合，可以判断该加工过程存在（）。
A.随机误差B.常值系统误差C.变值系统误差答案：B3.（）是组成机器的最小单元。
A.零件B.组件C.套件答案：A4.使用计算法确定加工余量时，对于本工序加工余量大小没有直接影响的因素是（）。
A.上工序的表面质量B.上工序的加工精度C.本工序的加工精度答案：C5.工件经一次装夹后所完成的那一部分工序称为（）。
A.工步B.安装C.工位答案：B6.轴类零件定位用的顶尖孔属于（）。
A.设计基准B.辅助基准C.粗基准D.精基准答案：D7.机械加工工艺过程是（）。
A.直接生产过程B.辅助生产过程C.直接或者辅助生产过程答案：A8.薄壁圆环零件用三爪卡盘装夹，在车床上车内孔，下列图形中（）能描述由于夹紧力变形而产生的加工误差。
A.B.C.答案：A9.制定机械加工工艺规程时，如果采用普通加工方法的单件小批生产，一般只需要填写（）。
A.机械加工工艺过程卡片B.机械加工工艺卡片C.机械加工工序卡片答案：A10.对于装配尺寸链，当某一组成环是不同装配尺寸链公共环时，其公差大小和位置根据（）的那个尺寸链确定。
A.对其精度要求最高B.对其精度要求最低C.不确定答案：A11.连续加工一批工件时，如果工艺系统存在显著的热变形，会使工件的尺寸呈（）。
A.正态分布B.双峰分布C.平顶分布D.偏向分布答案：D12.精基准选择时的“基准重合”原则是指选用被加工面的（）作为定位精基准。
A.工序基准B.设计基准C.测量基准答案：B13.零件上某重要表面要求加工余量小且均匀，应采用（）的原则方法来定位。
A.互为基准B.自为基准C.基准统一答案：B14.下列刀具中，（）的制造误差能直接带来加工误差。
临沂大学《机械制造工艺学》期末考试复习题及参考答案
15、机械加工工艺过程是由一个或若干个顺序排列的什么组成（2.0）
A、 工序 B、 安装 C、 工位 D、 工步
正确答案： A
16、一个工序可以包括几个工步，也可以只有（）工步（2.0）
A、 四个 B、 三个 C、 二个 D、 一个
正确答案： D
17、加工误差的统计分析要运用什么原理和方法（2.0）
A、 边装 B、 部装 C、 工序 D、 工件
正确答案： B
28、数控加工要注意重新安装后一定要怎样（2.0）
A、 对刀 B、 螺纹 C、 锥面 D、 退刀
正确答案： A
29、把若干个零件和部件装配成最终产品的过程叫什么（2.0）
A、 总装 B、 部装 C、 条装 D、 组装
正确答案： A
30、一个尺寸链可以解几个封闭环（2.0）
A、 调整误差 B、 定位误差 C、 圆度误差 D、 原理误差
正确答案： C
23、齿轮加工方法主要有成形法和什么（2.0）
A、 范成法 B、 展成法 C、 经验法 D、 行动法
正确答案： A
24、尺寸的什么位置称作设计基准（2.0）
A、 中间 B、 三分之一 C、 起始 D、 全部
正确答案： C
25、复合选配法是直接选配与()的综合装配法（2.0）
A、 X B、 Y C、 Z D、 D
正确答案： ABC
9、调整装配法有哪些（2.0）
A、 随意调整装配法 B、 可动调整装配法 C、 固定调整装配法 D、 误差抵消装配法
正确答案： BCD
10、表面质量的表面几何形状精度有哪些（2.0）
A、 表面粗糙度 B、 波度 C、 纹理方向 D、 伤痕
正确答案： ABCD
机械制造工艺学课后习题及参考答案
机械制造工艺学复习题及参考答案第一章什么叫生产过程、工艺过程、工艺规程生产过程是指从原材料变为成品的劳动过程的总和。
在生产过程中凡属直接改变生产对象的形状、尺寸、性能及相对位置关系的过程，称为工艺过程。
在具体生产条件下，将最合理的或较合理的工艺过程，用文字按规定的表格形式写成的工艺文件，称为机械加工工艺规程，简称工艺规程。
、某机床厂年产CA6140卧式车床2000台，已知机床主轴的备品率为15%，机械加工废品率为5%。
试计算主轴的年生产纲领，并说明属于何种生产类型，工艺过程有何特点若一年工作日为280天，试计算每月(按22天计算)的生产批量。
N=Qn(1 + a )(1+3 )= (1 + 15%) (1 + 5%) =2415 台/年，生产批量计算：M 2415x22 止，打三—=--------- = 1SQ,7^ “牛)+•F 2S0解：生产纲领公式查表属于成批生产谁，测量基谁，装配基准-4答：fiit:是用来确定生r寸象的点或面，包括设计斟翩1工艺基涵d设计基也在零件图上标洼设计尺寸所采用的基也主工艺基也在零件的工艺过程中所采用的基隹叫做工莒基按其场台不环可分为工序基准、定位基隹、狈嗤基4和装再es准。
屮工序基准：在工序图中，用以确定本工｝^被加工^面协工后的尺寸，形状、位置所采用的g 准.屮老位基淮，加工时，用以确定工件在机床上威夹具中的正确位毎4測量环加工中或IJDX后，测障工件形狀尺寸采用的些尙4裝配基也装配时用以确定零件或咅阱在产品上相对位置所采用的基a。
"(a)如一阶扌耕由零件，中60外圆的设计基准是中40外圆的中心线屮4.工件装主ffi 含义是什么?在机《加工中有BB 几种装夹工件的方法?®述各种装夬方袪的特磁应用场合.t ®：工件的装夹包括定位和夹紧.定位的任务，使工件育溝终在机床或夬具中占有正确的位置：夹紧的任务，这一正确的位置在加血程中不因切削力r 惯性力.重力的作用而 装夹的方法 特点应用场舍 直接找正装 夹加工精度要求不高，生产率较低单件肝比生产划线找正装 夹 加工表面复杂，加工精度要求不太高，空产 率低单件中小批生产的铸件加 工夹具装夹无需划线和找正，定位精度高，操作简单， 生产率高用于成ifc 和大量主产中£ “工杵夹紧后，位萱不动了，其所有自由度就都被限制了3这种说漩f 吗? 6.什么是六点定位履理？什么是完全定位与不完全定位？什么i 欠定位与过定位各举例说明。
山农成人教育机械制造工艺学期末考试复习题及参考答案-专升本
山农成人教育机械制造工艺学期末考试复习题及参考答案-专升
本
《机械制造工艺学》复习题
一、名词解释
1、工步
2、欠定位
3、工艺尺寸链
4、工艺系统刚度
5、淬火烧伤
6、工序
7、过定位
8、加工经济精度
9、误差的敏感方向
10、回火烧伤
二、问答题
1、精基准的选择原则是什么?
2、高精度零件的工艺过程划为几个阶段？各有什么作用？
3、影响主轴回转精度的主要因素有哪些？
4、车削较长工件时，分别画出工件和刀具热变形引起的工件形状误差？并简述原因。
（工件自右向左加工）
5、影响磨削加工表面粗糙度的因素有哪些？
6、粗基准的选择原则是什么?
7、工艺顺序的安排原则是什么？
8、在车床两顶尖上车光轴，分别画出⑴两顶尖刚度不足⑵工件刚度不足所引起的加工工件的形状误差，并简述原因。
9、减少工艺系统受热变形的途径主要有哪些？
10、简述表面质量对零件使用性能有什么影响？
三、分析计算题
1、如图所示零件加工时，图纸要求保证尺寸6±0.1，因这一尺寸
不便直接测量，只好通过度量尺寸L来间接保证，试求工序尺寸L L+δ?。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

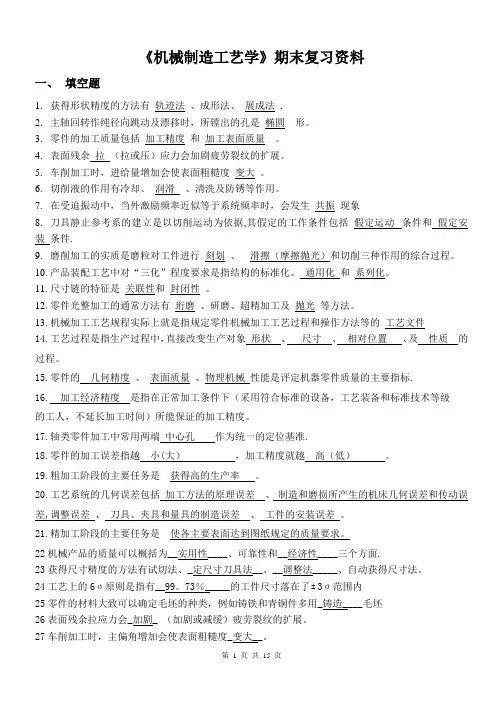

《机械制造工艺学》期末复习资料一、填空题1.获得形状精度的方法有_轨迹法_、成形法、_展成法_。
2.主轴回转作纯径向跳动及漂移时，所镗出的孔是_椭圆__形。
3.零件的加工质量包括_加工精度_和_加工表面质量__。
4.表面残余_拉_（拉或压）应力会加剧疲劳裂纹的扩展。
5.车削加工时，进给量增加会使表面粗糙度_变大_。
6.切削液的作用有冷却、_润滑__、清洗及防锈等作用。
7.在受迫振动中，当外激励频率近似等于系统频率时，会发生_共振_现象8.刀具静止参考系的建立是以切削运动为依据，其假定的工作条件包括假定运动条件和假定安装条件。
9.磨削加工的实质是磨粒对工件进行_刻划_、__滑擦（摩擦抛光）和切削三种作用的综合过程。
10.产品装配工艺中对“三化”程度要求是指结构的标准化、通用化和系列化。
11.尺寸链的特征是_关联性和_封闭性_。
12.零件光整加工的通常方法有_珩磨_、研磨、超精加工及_抛光_等方法。
13.机械加工工艺规程实际上就是指规定零件机械加工工艺过程和操作方法等的_工艺文件14.工艺过程是指生产过程中，直接改变生产对象形状、尺寸、相对位置、及性质的过程。
15.零件的几何精度、表面质量、物理机械性能是评定机器零件质量的主要指标。
16. 加工经济精度是指在正常加工条件下（采用符合标准的设备，工艺装备和标准技术等级的工人，不延长加工时间）所能保证的加工精度。
17.轴类零件加工中常用两端中心孔作为统一的定位基准。
18.零件的加工误差指越小（大），加工精度就越高（低）。
19.粗加工阶段的主要任务是获得高的生产率。
20.工艺系统的几何误差包括加工方法的原理误差、制造和磨损所产生的机床几何误差和传动误差，调整误差、刀具、夹具和量具的制造误差、工件的安装误差。
21.精加工阶段的主要任务是使各主要表面达到图纸规定的质量要求。
22机械产品的质量可以概括为__实用性____、可靠性和__经济性____三个方面。
23获得尺寸精度的方法有试切法、_定尺寸刀具法__、__调整法_____、自动获得尺寸法。
24工艺上的6σ原则是指有__99.73％_____的工件尺寸落在了 3σ范围内25零件的材料大致可以确定毛坯的种类，例如铸铁和青铜件多用_铸造____毛坯26表面残余拉应力会_加剧_ （加剧或减缓）疲劳裂纹的扩展。
27车削加工时，主偏角增加会使表面粗糙度_变大__。
28机械加工工艺规程主要有_工艺过程卡片和_工序___卡片两种基本形式。
29产品装配工艺中对“三化”程度要求是指结构的__通用化_____、_标准化___和系列化。
30使各种原材料主、半成品成为产品的方法和过程称为工艺。
31零件加工质量一般用加工精度和加工表面质量两大指标表示；32而加工精度包括形状精度、尺寸精度、位置精度三个方面。
33根据误差出现的规律不同可以分为系统误差、随机误差。
34影响机械加工精度的因素有：加工原理误差、机床的制造误差和磨损、夹具误差、刀具误差、调整误差、工艺系统受力变形、工艺系统受热变形、工件残余应力引起误差等35在加工或装配过程中___最后__形成、__间接___保证的尺寸称为封闭环。
二、简答题1.冷作硬化的含义及其影响因素？机械加工过程中，加工表面受切削力的作用而产生塑性变形，使晶格扭曲，晶粒被拉长、纤维化，甚至破碎，表面层得到强化，其硬度和强度都有所提高，这种现象称为冷作硬化。
影响冷作硬化的因素有：1)刀具的影响 2)切削用量的影响 3)工件材料的影响2.精基准有哪些选择原则？（1）基准重合原则应选用设计基准作为定位基准。
（2）基准统一原则应尽可能在多数工序中选用一组统一的定位基准来加工其他各表面。
（3）自为基准原则有些精加工或光整加工工序要求余量小而均匀，应选择加工表面本身作为定位基准。
（4）互为基准原则对相互位置精度要求高的表面，可以采用互为基准、反复加工的方法。
（5）可靠、方便原则应选定位可靠、装夹方便的表面做基准。
3.加工阶段可以划分为哪几个阶段？1）粗加工阶段——其主要任务是切除大部分加工余量，应着重考虑如何获得高的生产率。
2）半精加工阶段——完成次要表面的加工，并为主要表面的精加工作好准备。
3）精加工阶段——使各主要表面达到图纸规定的质量要求。
4）光整加工阶段——对于质量要求很高的表面，需进行光整加工，主要用以进一步提高尺寸精度和减小表面粗糙度值。
4.什么是表面强化工艺，常用方法有哪些？表面强化处理是通过冷压使表面层发生冷态塑性变形，提高硬度，并产生残余压应力的加工方法，常见的表面强化方法有：喷丸强化，滚压加工，液体磨料强化。
5．简述尺寸链中增环、减环判断方法？（4分）一是根据定义，另一是顺着尺寸链的一个方向，向着尺寸线的终端画箭头，则与封闭环同向的组成环为减环，反之则为增环。
6．简述制定工艺规程的步骤? （8分）1）分析零件图和产品装配图2）确定毛坯3）拟定工艺路线4）确定各工序尺寸及公差5）确定各工序的设备，刀夹量具和辅助工具6）确定切削用量和工艺定额7）确定各重要工序的技术要求和检验方法8）填写工艺文件。
7．浅谈划分加工阶段的原因? （6分）为了保证加工质量和便于热处理工序的安排等原因，工件的加工余量往往不是一次切除，而是分阶段逐步切除的。
8．减小受迫振动的措施？受迫振动是由周期性变化的激振力所引起的，其振动频率等于激振力的频率（或为激振力频率的倍数），可根据振动频率找出振源，并采取适当的措施加以消除。
主要途径包括：（1）减少激振力 （2）调整振源频率 （3）提高工艺系统的刚度和阻尼 （4）采取隔振措施 (5)采用减振装置9．加工工序的安排原则？1）基面先行原则 2）先粗后精原则 3）先主后次原则 4）先面后孔原则 10．什么是表面强化工艺，常用方法有哪些 ？表面强化处理是通过冷压使表面层发生冷态塑性变形，提高硬度，并产生残余压应力的加工方法，常见的表面强化方法有：喷丸强化，滚压加工，液体磨料强化。
11．单件工时定额的含义及组成？答：单件工时在一定的生产规模，生产技术和生产组织的条件下，为完成某一工件的某一工序所需要的时间。
其组成可表示为：t 休服辅基单＋＋＋＝t t t t 12．表面质量的含义？答：任何机械加工方法所获得的加工表面，都不可能是完全理想的表面，总存在一定的几何形状误差，表面层的物理机械性能也会发生变化。
包括：（1）表面粗糙度及波度—其中较小的是粗糙度，较大的是波度。
它们影响零件的平稳性和耐磨性。
（2）表面层的物理机械性能—机械加工时，由于切削力、切削热的作用，使表面层的物理机械性能发生变化，包括表面层的冷作硬化、表面层的残余应力和表面层金相组织的变化三个方面。
13．制定机械加工工艺规程的原则？在一定的生产条件下，以最低的成本，按照计划规定的速度，可靠地加工出符合图纸要求的零件。
14．精密车削的必要条件？ 答：精密车削的必备条件包括：（1）精密车床—要求车床实现精密的回转运动和精密的直线运动。
（2）车刀—车刀对加工表面的粗糙度起决定性作用。
（3）加工环境—包括消除振动干扰及保持稳定的环境温度。
15．振动对机械加工过程的危害 ？当切削振动发生时工件表面质量严重恶化，粗糙度增大，产生明显的表面振痕，这时不得不降低切削用量，使生产率的提高受到限制，振动严重时，会产生崩刃现象，使加工过程无法进行下去，此外，振动将加速刀具和机床的磨损，从而缩短刀具和机床的使用寿命，振动噪音也危害工人的健康。
二、 识图题1. 从结构工艺性考虑哪个方案较好，并说明理由？a bB 结构的工艺性好，钻头切入和切出表面应与孔的轴线垂直，否则钻头易引偏，甚至折断。
2.图示毛坯在铸造时内孔2与外圆1有偏心。
如果要求：（1）与外圆有较高同轴度的孔；（2）内孔2的加工余量均匀。
请分别回答如何选择粗基准为好？1122（1）为保证与外圆有较高的同轴度的孔应与外圆表面，即1为基准加工内孔，加工后孔壁厚薄均匀。
（2）因要求内孔2的加工余量均匀，则以内孔2自为基准加工，即可保证。
3. 基本投资相近时，从经济性角度对不同工艺方案如何选择？Nk 为临界年产量，当基本投资相近、产量为变值时，如果年产量N<Nk 应采用方案Ⅱ，如果年产量N<Nk 应采用方案Ⅰ 4.从装配工艺性特点指出图示结构哪个方案较好，并说明理由？右边的结构(B)较好,支承孔内安装滚动轴承时，应使支承内孔台肩直径大于轴承外圈内径，以便于拆卸方便。
ENNk S ⅠS ⅡA) B)5． 图示零件的A 、B 、C 面，710H φ及730H φ孔均已经加工。
试分析加工712H φ孔时，选用哪些表面定位比较合理？为什么？答：选A 面（定位元件为支承板）、730H φ孔（定位元件为圆柱销）、710H φ（定位元件为削边销）作为定位基准。
选730H φ孔和A 面可以符合基准重合原则。
6． 从结构工艺性考虑哪个方案较好，并说明理由？a b答：图示b方案较好，凹槽尺寸相同，可以减少刀具的种类，较少换刀的时间。
7．下图中存在结构工艺不合理之处，并说明理由。
为便于装配，在设计不穿透的柱销孔和柱销时，应设置逸气口，以便装入销钉。
8．从结构工艺性考虑哪个方案较好，并说明理由？a b图A中孔太深，加工不方便，而图B结构中孔加工较容易。
9．指出图示哪种粗加工方案较好并说明理由？a b答：图示a方案较好，a方案先以导轨面为粗基准加工床腿，再以床腿为精基准加工导轨面，这样有利于导轨面的加工余量小且较均匀，提高导轨面的耐磨性。
10．从装配工艺性特点指出图示结构哪个方案较好，并说明理由？计算如图所示齿轮内孔及键槽加工工艺过程是：镗孔至￠39.61.00+ ，插键槽至尺寸A ； 热处理； 磨内孔至设计尺寸￠4005.00+ 。
求工序尺寸A （设热处理后内孔无胀缩）。
（18分）得工序尺寸225.00275.005.08.458.45+++==mm A2． 有一小轴，毛坯为热轧棒料，大量生产的工艺路线为粗车-半精车-淬火-粗磨-精磨，外圆设计尺寸为0013.030-φ，已知各工序的加工余量和经济精度，试确定各工序尺寸及偏差、毛坯尺寸和粗车余量，并填入表中。
（8分）3．图示齿轮箱部件，根据使用要求，齿轮轴肩与轴承端面的轴向间隙应在1～1、75mm范围内。
若已知各零件的基本尺寸A1=101mm，A2=50mm，A3=A5=5mm，A4=140mm，试确定这些尺寸的公差及偏差？（12分）【答案】解：(1) 画出装配尺寸链图，确定各环属性A∑为封闭环；A1，A2为增环；A3，A4，A5为减环，+A∑j=1，T A∑=0、75，则A∑=175.0(2)极值法（各环设公差相等）1）各环平均公差T M（Ai）＝T A∑／(n-1)＝0、75／(6-1)=0、15因A3，A5尺寸小且不难加工，可取T A3＝T A5＝0、1又A1，A2较大且难加工，取T A1＝T A2＝0、2则T A4=0、152) 按入体原则，取B-0.06100±0.16LAC80 0280 +0.10A1=1012.00+，A2=502.00+，A3=A5=501.0-，A4=140015.0-3) 验算ES(A ∑)＝∑ES(Ai )－∑EI(Ai )=0、75 EI(A ∑)＝∑EI(Ai )－∑ES(Ai )=0故结果正确。
