交流接触器常开和常闭触点图解
交流接触器常开常闭触点图
交流接触器常开常闭触点图
————————————————————————————————作者：————————————————————————————————日期：
交流接触器常开常闭触点图
1、3、5接三相电源，（主电路部分）
2、4、6接三相电机
A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。
13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。
放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。
交流接触器有主触点和辅助触点，上图接触器触点的前三个是主触
点，后两个为辅助：前一个为常开触点，后一个为常闭触点。
主触点一般只有常开，电流很大，接通主回路。
一般辅助触点常开的作用是自锁，是并联在上图的启动按钮触点两端的，释放了启动按钮后，就由这个触点继续连接回路，维持这个接触器为吸合状态。
常闭触点是串联在另一个接触器线圈控制回路中的，目的是阻止另一只接触器吸合，以免造成电路动作混乱甚至短路，如防止电动机同时正反向接触器同时导通等。
交流接触器实物连接图
交流接触器的原理、选择和接法交流接触器是广泛用作电力的开断和控制电路。
它利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
工作原理: 信息请登陆:输配电设备网当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。
当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。
交流接触器的选择：（1）持续运行的设备。
接触器按67-75%算.即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备。
（2）间断运行的设备。
接触器按80%算.即100A的交流接触器，只能控制最大额定电流是80A以下的设备。
信息请登陆:输配电设备网（3）反复短时工作的设备。
接触器按116-120%算。
即100A的交流接触器，只能控制最大额定电流是116-120A以下的设备。
还要考虑工作环境和接触器的结构形式。
还要说明的一点是：由于市场竞争激烈，国内有些厂家为降低成本，已经在偷工减料，比如：在线圈的制作减小线径甚至少绕匝数，在触头上用不符合国标的材料或厚度和截面都不够。
这种情况不仅体现在接触器上，在其他如短路器等产品上也是如此。
造成在实际使用中，标的是100A 的接触器或短路器，其实际负载量只能在80A甚至更低,故障率很高。
交流接触器 ppt课件
3、接触器有关的符号： 文字符号：KM 接触器线圈：
接触器主触点— 用于主电路：
接触器辅助触点—用于控制电路：
交流接触器
交流接触器
1、作用：是一种用来频繁地接通和断开大电流电 路的开关电器。
一、交流接触器的结构
辅助触头（2，4） 主触头（1，3，5）
ห้องสมุดไป่ตู้
内部结构
二、交流接触器工作原理
交流接触器符号
常计见算交机流网接线触制器作 CJ10、CJ20、CJ40、CJX1
交流接触器
1、作用：用于频繁地接通和断开大电流电路
交流接触器的接线方式以及接线图
交流接触器的接线方式以及接线图2016-10-18当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。
当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。
交流接触器是只能用在交流线路中的，倘若硬要把交流接触器接在直流上那么其结果必然是烧毁线路严重以至烧毁设备。
交流接触器主要组成部分(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
交流接触器接线方式接触器上面都有标注（以实际为准)1L 3L 5L对应2T 4T 6T 是接主触点对应的线圈有接线柱A1 A2还有辅助触点对应接就可以13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。
放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。
交流接触器接线图电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。
2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。
故障现象预处理；1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。
原因之二按纽互锁的接线有误。
2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。

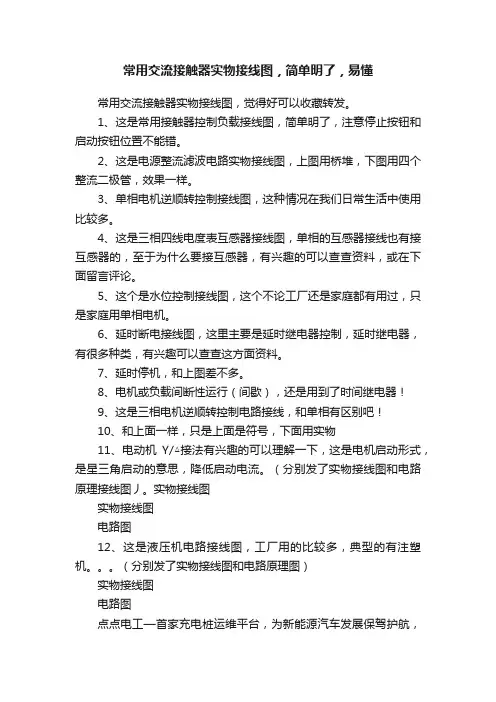

常用交流接触器实物接线图，简单明了，易懂
常用交流接触器实物接线图，简单明了，易懂
常用交流接触器实物接线图，觉得好可以收藏转发。
1、这是常用接触器控制负载接线图，简单明了，注意停止按钮和启动按钮位置不能错。
2、这是电源整流滤波电路实物接线图，上图用桥堆，下图用四个整流二极管，效果一样。
3、单相电机逆顺转控制接线图，这种情况在我们日常生活中使用比较多。
4、这是三相四线电度表互感器接线图，单相的互感器接线也有接互感器的，至于为什么要接互感器，有兴趣的可以查查资料，或在下面留言评论。
5、这个是水位控制接线图，这个不论工厂还是家庭都有用过，只是家庭用单相电机。
6、延时断电接线图，这里主要是延时继电器控制，延时继电器，有很多种类，有兴趣可以查查这方面资料。
7、延时停机，和上图差不多。
8、电机或负载间断性运行（间歇），还是用到了时间继电器！
9、这是三相电机逆顺转控制电路接线，和单相有区别吧！
10、和上面一样，只是上面是符号，下面用实物
11、电动机Y/△接法有兴趣的可以理解一下，这是电机启动形式，是星三角启动的意思，降低启动电流。
（分别发了实物接线图和电路原理接线图丿。
实物接线图
实物接线图
电路图
12、这是液压机电路接线图，工厂用的比较多，典型的有注塑机。
（分别发了实物接线图和电路原理图）
实物接线图
电路图
点点电工—首家充电桩运维平台，为新能源汽车发展保驾护航，
为广大电力电气电子工程师提供更多的学习机会及平台，欢迎大家的加入。
交流接触器综合应用实物接线图（图文分析）
交流接触器综合应用实物接线图（图文分析）接触器，俗名叫磁吸，接触器是利用电磁铁对铁片的吸引力来完成触点开闭功能的器件，简单而言就是通过一个线圈里边通电，线圈产生磁场吸合金属触点来隔离控制电路通断，实现对更大电流或者更高电压电路系统的控制。
它以线圈的交直流供电分为交流接触器和直流接触器，两种控制方式一样，接线也大同小异。
要明白它的接线方法，先理解它的原理和内部架构。
一、交流接触器的原理和内部架构1、电磁铁的构造2、接触器的主体结构3、用于接触器的E形铁心的功能4、接触器的工作原理交流接触器工作原理：当电磁线圈接受指令信号得电后，铁心被磁化为电磁铁，产生电磁吸力，当克服弹簧的反弹力时使动铁心吸合，带动触头动作（触头系统是与动铁芯联动的），即常闭触头分开、常开触头闭合；当线圈失电后，电磁铁失磁，电磁吸力消失，在弹簧的作用下触头复位。
交流接触器线圈的工作电压，应为其额定电压的85%-105%，这样才能保证接触器可靠吸合。
如电压过高，交流接触器磁路趋于饱和，线圈电流将显著增大，有烧毁线圈的危险。
反之，电压过低，电磁吸力不足，动铁心吸合不上，线圈电流达到额定电流的十几倍，线圈可能过热烧毁。
5、接触器结构说明：由电磁系统、触头系统、灭弧装置、复位弹簧等几部分构成。
电磁系统：包括可动铁心（衔铁）、静铁心、电磁线圈；触头系统：包括用于接通、切断主电路的大电流容量的主触头和用于控制电路的小电流容量的辅助触头；灭弧装置：用于迅速切断主触头断开时产生的电弧，以免使主触头烧毛、熔焊，对于容量较大的交流接触器，常采用灭弧栅灭弧。
弄清楚交流接触器的原理和结构图后，下边介绍该如何对交流接触线接线了，它分为主回路和控制回路接线，先说明原理图接线，然后再介绍实物图接线。
二、交流接触器原理图和实物接线方法1、交流接触器主回路接线主回路接线比较简单，就是三进三出，上进下出。
这6六条全部要接到主触头上，主触头故名思议就是用来和用电器接触的或者接在主回路上，要注意裸露的铜芯不宜太长，否则容易发生安全事故，也不能太短，否则容易接触不良，螺丝要用对口的螺丝刀拧进入，用力要均衡中庸，拧好螺丝后，用力扯一下，如果扯不下来就是合格的。
交流接触器的元件符号
交流接触器的元件符号
交流接触器的文字符号：KM
1、交流接触器的线圈图形符号：
2、交流接触器的常闭触点图形符号：
3、交流接触器的常开触点图形符号：
1．交流接触器的组成部分
（1）电磁机构：电磁机构由线圈、动铁心（衔铁）和静铁心组成。
（2）触头系统：交流接触器的触头系统包括主触头和辅助触头。
主触头用于通断主电路，有3对或4对常开触头；辅助触头用于控制电路，起电气联锁或控制作用，通常有两对常开两对常闭触头。
（3）灭弧装置：容量在10A以上的接触器都有灭弧装置。
对于小容量的接触器，常采用双断口桥形触头以利于灭弧；对于大容量的接触器，常采用纵缝灭弧罩及栅片灭弧结构。
（4）其他部件：包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及外壳等。
2．接触器的选择
（1）根据负载性质选择接触器的类型。
（2）额定电压应大于或等于主电路工作电压。
（3）额定电流应大于或等于被控电路的额定电流。
对于电动机负载，还应根据其运行方式适当增大或减小。
（4）吸引线圈的额定电压与频率要与所在控制电路的选用电压和频率相一致。
交流接触器工作原理及内部结构图解
交流接触器工作原理及内部结构图解交流接触器是一种主触点常开的、三极的、以空气作灭弧介质的电磁式交流接触器。
其组成部分包括：线圈、短路环、静铁芯、动铁芯、动触头、静触头、辅助常开触头、辅助常闭触头、压力弹簧片、反作用弹簧、缓冲弹簧、灭弧罩等原件组成，交流接触器有CJO、CJIO、CJ12等系列产品，我国常用的CJO一20型交流接触器的外形结构如图其主要组成部分如下图所示：电磁系统：它包括线圈、静铁心和动铁心（又称衔铁）。
触点系统：它包括主触点和辅助触点。
主触点允许通过较大的电流，起接通和切断主电路的作用，通常以主触点允许通过的最大电流（即额定电流）作为接触器的技术参数之一。
辅助触点只允许通过较小的电流，使用时一般接在控制电路中。
交流接触器的主触点一般为常开触头，辅助触头有常开的也有常闭的。
额定电流较小的接触器，具有四个辅助触点；额定电流较大的，具有六个辅助触点。
CJ10-20型接触器的三个主触点是常开的；它有四个辅助触点，二个常开，二个常闭。
所谓常开、常闭是指电磁系统未通电动作前触头的状态，即常开触头是指线圈未通电时，其动、静触头是处于断开状态，线圈通电后就闭合，所以常开触头又称动合触头常闭触头是指线圈未通电时，其动、静触头是闭合的：．而线圈通电后，则断开，所以常闭触头又称动断触头。
灭弧装置灭弧装置的使用是迅速切断主触点开断时的电弧，可以看作是一个很大的电流，如不迅速切断，将发生主触点烧毛、熔焊等现象，因此交流接触器一般都有灭弧装置。
对于容量较大的交流接触器，常采用灭弧栅灾弧。
交流接触器的工作原理结构如右图所示，当线圈通电时，铁芯被磁化，吸引衔铁向下运动，使得常闭触头断开，常开触头闭合。
当线圈断电时，磁力消失，在反力弹簧的作用下，衔铁回到原来位置，即使触头恢复到原来状态。
老姚书馆馆提供。
交流接触器结构与工作原理
交流接触器结构与工作原理(一)如图l所示为交流接触器的外形与结构示意图。
交流接触器由以下四部分组成：图1 CJ10-20型交流接触器1一灭弧罩 2一触点压力弹簧片 3一主触点 4一反作用弹簧 5一线圈 6一短路环 7一静铁心 8一弹簧 9一动铁心10一辅助常开触点 11一辅助常闭触点（1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。
（2）触点系统包括主触点和辅助触点。
主触点用于通断主电路，通常为三对常开触点。
辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。
（3）灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。
对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。
（4）其他部件包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。
电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。
此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。
线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。
（二）直流接触器直流接触器的结构和工作原理基本上与交流接触器相同。
在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。
由于直流电弧比交流电弧难以熄灭，直流接触器常采用磁吹式灭弧装置灭弧。
交流接触器的分类及基本参数1．交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。
按照一般的分类方法，大致有以下几种。
①按主触点极数分可分为单极、双极、三极、四极和五极接触器。
单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。
交流接触器与常闭型电流感应开关的应用的接线图01
1
2
3
4
AC220V / 火线
A
SW1
AC220V / 零线
SW2
A
K1 K2
LT-A200K-CA
接触器工作线圈
B
FA
A
a
B
FL FB
B
b
电机
Title Size A4
接触器与 LT-A200K-CA 接线图
广州市国蓝电子科技有限公司
4 Number Revision
D
Rev 1.0
Date: File: 1 2 3
2015/8/17 Sheet of D:\GoldLan-国蓝电子（工程设计）\..\Drawn 交流接触器与 By: LT-A200K-CA应用的接线图
接触器触器
工作原理：LT-A200K-CA是常闭型电流感应开关， Ｋ1和Ｋ2是导通的。
接触器主线开关组
D
即：Ｋ1和Ｋ2在没有穿心电流或穿心电流不达到监控值时,K1和K2是导通的。 按下SW1时，电流经SW1、SW2、电流感应开关（CA型）的K1、K2向接触器工作线圈FL供电。 接触器FA辅助组吸合，接触器主线开关组KL也同时吸合。电机开始工作。 当被监控的电流变大且达到监控值时，K1、K2断开，FL失电，FA断开，KL也同时断开。电机停止工作。
交流接触器工作原理ppt课件
5 .接触器线圈电流过大故障的原因
• a.线圈绝缘损坏或受机械损伤,造成匝间短 路或局部对地短路,在线圈中产生很大的短 路电流将线圈烧毁;
• b.交流接触器线圈两端电压一定时,它的阻 抗越大,通过的电流越小。
• 当触头闭合时,由于撞击和产生振动,在动、 静触头间的小间隙产生短电弧,电弧产生的 高温(可达3000~6000e)使触头表面被灼伤 甚至烧熔,熔化的金属冷却后便将动、静触 头焊在一起。
• 发生触头熔焊的常见原因有:接触器容量选 择不当、触头压力弹簧损坏、线路过载等 使触头闭合时通过的电流过大。
4 .接触器振动大、噪声大故障的原
点上
设备
交流接触器 启动动作 示意图
交流接触器
继电器 启动开关 停止开关
L1 L2 L3
由于按下了 启动开关， 交流电源供 给到继电器 的线圈上， 产生的强磁 场将接触器 触点吸合， 电动设备得 到电源后启
动！
设备
交流接触器 启动动作 示意图
交流接触器
继电器 启动开关 停止开关
L1
L2
L3
设备运转后放开 启动开关，在弹 簧的反向弹力作 用下开关恢复原 位，继电器线圈 上的电流也随之 消失。但由于启 动后交流接触器 的辅助簧片同时 也接通了继电器 的辅助供电电路， 保持继电器线圈 的电流不消失， 交流接触器仍然 保持接通状态不
因
• a. 衔铁与铁心经多次碰撞后,使接触面磨损或变 形,或接触面上有锈垢、油污、灰尘等,都会造成接 触面接触不良,导致吸合时产生振动和噪声,使铁心 加速损坏,同时会使线圈过热,严重时甚至会烧毁线 圈。
交流接触器主触点断开PPT课件
七、扩展思考 如何在控制线路中实
现连续运转功能？
第33页/共35页
第34页/共35页
谢谢您的观看！
第35页/共35页
第8页/共35页
（二）熔断器
• 作用：短路和严重过载保护 • 应用：串接于被保护电路的首端 • 优点：结瓷插构式简RC单，维护方便，价格便宜，体小量轻
螺旋式RL
• 分类： 有填料式RT
无填料密封式RM 快速熔断器RS 自恢复熔断器
第9页/共35页
熔断器
瓷插式熔断器
第10页/共35页
熔断器
螺旋式熔断器
第6页/共35页
第7页/共35页
2.控制按钮
是一种手动控制电器。它只能短时接通或分断 5A以下的小电流电路，向其他电器发出指令的电 信号，控制其他电器动作。由于按钮载流量小， 不能直接用于控制主电路的通断。
SB
电路符号 常开(动合)按钮
复合按钮
SB
电路符号
SB 电路符号
常闭(动断)按钮
结构原理图及图符号
• Description of the contents
• Description of the contents
第3页/共35页
三、新语新知
涉及的新元件介绍——常用低压电器
（一）主令电器：主要用来接通或断开控制电路,以发布命令 或信号,改变控制系统工作状况的电器。 1.刀开关 （1）普通刀开关：是一种结构最简单且应用最广泛的手控低 压电器。广泛用在照明电路和小容量（5.5kW）不频繁起动 的动力电路的控制电路中。
第4页/共35页
• 安装刀开关时瓷底应与地面垂直，手柄向上，易于灭弧， 不得倒装或平装。倒装时手柄可能因自重落下而引起误 合闸，危机人身和设备安全。
三相交流接触器的连接图及工作原理
设备
交流接触器 停止动作 示意图
交流接触器
继电器 启动开关 停止开关
L1 L2 L3
按下停止开关， 其弹簧片与触点 分离，继电器线 圈上的电流也随 之消失。交流接 触器的簧片组件 在弹簧反向弹力 的推动下与触电 分离，用电设备 得不到电源停止
运转！
ห้องสมุดไป่ตู้ 设备
交流接触器 启动动作 示意图
交流接触器
L1 L2 L3
动！
设备
交流接触器 启动动作 示意图
交流接触器
继电器 启动开关 停止开关
L1
L2
L3
设备运转后放开 启动开关，在弹 簧的反向弹力作 用下开关恢复原 位，继电器线圈 上的电流也随之 消失。但由于启 动后交流接触器 的辅助簧片同时 也接通了继电器 的辅助供电电路， 保持继电器线圈 的电流不消失， 交流接触器仍然 保持接通状态不
设备
交流接触器 组成结构 示意图
交流接触器
L1 L2 L3
继电器
启动开关 停止开关
停止开关弹簧将 簧片紧紧贴在触
点上
设备
交流接触器 启动动作 示意图
交流接触器
继电器 启动开关 停止开关
L1 L2 L3
由于按下了 启动开关， 交流电源供 给到继电器 的线圈上， 产生的强磁 场将接触器 触点吸和， 电动设备得 到电源后启
继电器
启动开关 停止开关
停止开关在弹簧 反向弹力的推动 下复位，弹簧片 再次接通火线电 路，为下一次按 下启动开关启动 用电设备做好准
备！
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流接触器常开和常闭触点图解
————————————————————————————————作者：————————————————————————————————日期：
交流接触器常开和常闭触点图解
交流接触器线圈通电后会吸合内部杠杆，而杠杆的另一端，就是常开（闭）触点。
当杠杆被吸合后，杠杆的另一端会翘起，导致原来接通的触点现在断开了，原来断开的触点现在闭合了。
这里所说的原来接通的触点，就是常闭触点（线圈不通电时处于闭合状态）；原来断开的触点，就是常开触点（线圈不通电时处于断开状态）。
这样一来，就不难理解常开触点和常闭触点了——接触器线圈不通电时，常闭触点可以通过电流，常开触点处于断开状态（可
以理解为开关）；接触器线圈通电时，常闭触点断开，常开触点闭合——这就是接触器的工作特点。
这四个触点的作用不同，其中NO 是需要连接在控制回路中的，而L1,L2,L3是接在主回路中的。
