实验八 三相鼠笼式异步电动机正反转控制
三相鼠笼式异步电动机正反转控制实验报告
三相鼠笼式异步电动机正反转控制实验一、设计的目的及要求根据已有的电路图连接电路，在实验台上连接电路，最终实现让电动机转起来的要求：1、掌握三相鼠笼式异步电动机正反转控制电路的工作原理、接线及操作方法。
2、掌握继电器控制系统中“互锁”、“自锁”的概念及线路结构。
3、学会分析、排除继电器劫持控制线路故障的方法。
4、要求电动机可以正反转，由电动机原理可知，若将接至电动机的三相电源进线中的任意两根相对调，即可使电动机正反转。
二、设计原理⑴电动机的旋转方向三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。
任意改变电源的相序时，电动机的旋转方向也会随之改变。
⑵电动机正反转控制原理①控制线路三相异步电动机接触器联锁的正反转控制的电气原理图如下图所示。
线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB1和反转按钮SB2控制。
这两个接触器的主触头所接通的电源相序不同，KM1与KM2之间其中对调了两相的相序。
控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。
②互锁原理接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。
为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。
当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。
同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。
这种在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁（或互锁）。
三相鼠笼式异步电动机正反转控制
电工部分三相鼠笼式异步电动机正反转控制一、课程设计的目的及要求根据已有的电路图连接电路，在实验台上连接电路，最终实现让电动机转起来的要求：1掌握三相鼠笼式异步电动机正反转控制电路的工作原理、接线及操作方法。
2掌握继电器控制系统中“互锁”、“自锁”的概念及线路结构。
3学会分析、排除继电器劫持控制线路故障的方法。
4要求电动机可以正反转，由电动机原理可知，若将接至电动机的三相电源进线中的任意两根相对调，即可使电动机正反转。
二、设计原理⑴电动机的旋转方向三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。
任意改变电源的相序时，电动机的旋转方向也会随之改变。
⑵电动机正反转控制原理①控制线路三相异步电动机接触器联锁的正反转控制的电气原理图如下图所示。
线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB1和反转按钮SB2控制。
这两个接触器的主触头所接通的电源相序不同，KM1与KM2之间其中对调了两相的相序。
控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。
②互锁原理接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。
为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。
当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。
同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。
这种在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁（或互锁）。

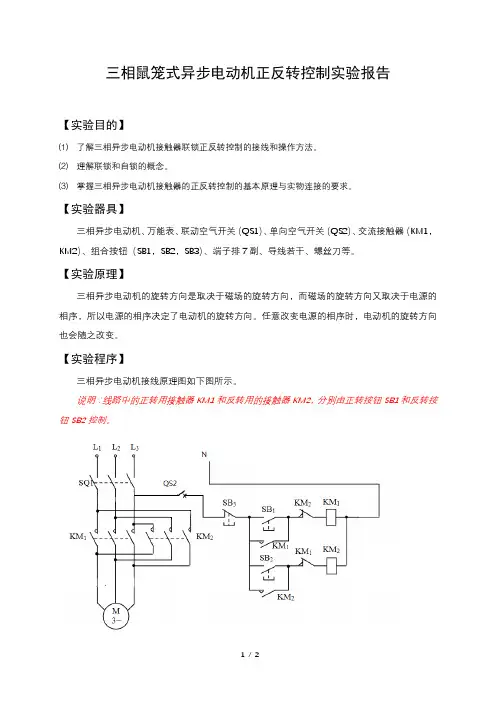

三相鼠笼式异步电动机正反转控制实验报告
三相鼠笼式异步电动机正反转控制实验报告【实验目的】⑴了解三相异步电动机接触器联锁正反转控制的接线和操作方法。
⑵理解联锁和自锁的概念。
⑶掌握三相异步电动机接触器的正反转控制的基本原理与实物连接的要求。
【实验器具】三相异步电动机、万能表、联动空气开关（QS1）、单向空气开关（QS2）、交流接触器（KM1，KM2）、组合按钮（SB1，SB2，SB3）、端子排7副、导线若干、螺丝刀等。
【实验原理】三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。
任意改变电源的相序时，电动机的旋转方向也会随之改变。
【实验程序】三相异步电动机接线原理图如下图所示。
说明：线路中的正转用接触器KM1和反转用的接触器KM2，分别由正转按钮SB1和反转按钮SB2控制。
当按下正转启动按钮SB1后，电源相通过空气开关QS1,QS2和停止按钮SB3的动断接点、正转启动按钮SB1的动合接点、接触器KM和其他的器件形成自锁，使得电动机开始正转，当按下SB3时，电动机停止转动，在按下SB2时，接触器KM和其他的器件形成自锁反转。
1.在连接控制实验线路前，应先熟悉各按钮开关、交流接触器、空气开关的结构形式、动作原理及接线方式和方法。
2.在不通电的情况下，用万用表检查各触点的分、合情况是否良好。
检查接触器时，特别需要检查接触器线圈电压与电源电压是否相符。
3.布线时要符合电气原理图，先将主电路的导线配完后，再配控制回路的导线；布线时还应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动。
4.实验接线前应先检查电动机的外观有无异常。
5.按三相异步电动机原理图检验控制板布线正确性，一般可采用万用表进行校线，以确认线路连接正确无误。
6.在断开所有开关时，用验电笔检查控制线路的主板及进线端是否有电，然后通电检验各触点是否带电。
7.闭合空气开关QS1和QS2，按下启动按钮SB1，观察线路和电动机运行有无异常现象，并观察电动机控制电器的动作情况和电动机的旋转方向。
相鼠笼式异步电动机正反转控制
相鼠笼式异步电动机正反转控制Last updated on the afternoon of January 3, 2021电工部分三相鼠笼式异步电动机正反转控制一、课程设计的目的及要求根据已有的电路图连接电路，在实验台上连接电路，最终实现让电动机转起来的要求：1掌握三相鼠笼式异步电动机正反转控制电路的工作原理、接线及操作方法。
2掌握继电器控制系统中“互锁”、“自锁”的概念及线路结构。
3学会分析、排除继电器劫持控制线路故障的方法。
4要求电动机可以正反转，由电动机原理可知，若将接至电动机的三相电源进线中的任意两根相对调，即可使电动机正反转。
二、设计原理⑴电动机的旋转方向三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。
任意改变电源的相序时，电动机的旋转方向也会随之改变。
⑵电动机正反转控制原理①控制线路三相异步电动机接触器联锁的正反转控制的电气原理图如下图所示。
线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB1和反转按钮SB2控制。
这两个接触器的主触头所接通的电源相序不同，KM1与KM2之间其中对调了两相的相序。
控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。
②互锁原理接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。
为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。
当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。
同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。
实验八 接触器联锁的三相异步电动机正反转控制线路
实验八接触器联锁的三相异步电动机正反转控制线路1．实验元件代号名称型号规格数量备注QS 低压断路器DZ47 5A/3P 1FU1 螺旋式熔断器RL1-15 配熔体3A 3FU2 瓷插式熔断器RC1-5A 配熔体3A 2KM1，KM2 交流接触器CJX2-9/380 AC380V 2SB1，SB2SB3 实验按钮LAY3-11一常开一常闭自动复位3SB1红SB2绿SB3绿FR 热继电器JR-36 整定电流0.63A 1M 三相鼠笼式异步电动机380V0.45A120W12．实验电路图3． 实验过程控制线路的动作过程是：（1）正转控制：合上电源开关QS ，按正转起动按钮SB2，正转控制回路接通：FR 2L1SB1SB2KM2常闭触头KM1线圈KM1常开触头闭合自锁1KM1常闭触头断开对KM2联锁接触器KM1的线圈通电动作，主触头闭合，主电路U1、V1、W1相序接通，电动机正转。
（2）反转控制：要使电动机改变转向（即由正转变为反转）时，应先按下停止按钮SB1，使正转控制电路断开，电动机停转，然后才能使电动机反转。
为什么要这样操作呢？因为反转控制回路中串联了正转接触器KM1的常闭触头。
当KM1通电工作时，它是断开的，若这时直接按反转按钮SB3，反转接触器KM2是无法通电的，电动机也就得不到电源，帮电动机仍然处在正转状态，不会反转，当先按下停止按钮SB1，使电动停转以后，再按下反转按钮SB3，电动机才会反转。
这时，反转线控制线路为：反转接触器KM2通电动作，主触头闭合，主电路接W1、V1、U1相序接通，电动机电源相序改变了，故电动机作反向旋转。
4．检测与调试仔细检查确认接线无误后，接通交流电源，按下SB2，电机应正转（电机右侧的轴伸端为顺时针转，若不符合转向要求，可停机，换接电机定子绕组任意两个接线即可）。
按下SB3，电机仍应正转。
如要电机反转，应先按SB1，使电机停转，然后再按SB3，则电机反转。
若不能正常工作，则应分析并排除故障，使线路正常工作。
实验八 三相鼠笼式异步电动机及正、反转控制
实验八 三相鼠笼式异步电动机及正、反转控制一、实验目的1．了解三相鼠笼式异步电动机的结构及铭牌数据的含义。
2. 了解交流接触器、热继电器、按钮等元件的结构、动作原理及其使用方法。
3．学习异步电动机正、反转控制线路的接线和调试。
4. 学会使用兆欧表、转速表、钳形电流表。
二、实验原理简述三相鼠笼式电动机主要由定子和转子两部分组成。
定子绕组是三相对称绕组，有六个出线端1D 、2D 、3D 、4D 、5D 、6D 分别接在机座线盒上。
其中D 1、D 4为一相定子绕组的首端和末端，D 2、D 5为另一相定子绕组的首末端，又D 3、D 6为一相定子绕组的首末端，如图1-8-2所示。
根据电动机的铭牌数据和三相电源电压确定连接成星形（Y 形）还是接成三角形（Δ形）。
具体接法如图l-8-1所示。
电动机转子绕组如同一个圆柱型的笼子，在小容量电动机中，转子绕组以及作冷却用的风扇叶通常用铝铸成一体，以简化制造工艺。
(a) Y 接法 （b ） △接法1-8-1 三相鼠笼式电动机的接法三相鼠笼式异步电动机的主要额定值都标注在电动机的铭牌上。
为了电动机能安全可靠地运行，除了保证电动机正常工作所需的一切外部条件外，电动机内部绕组间和绕组与机壳间还必须有良好的绝缘。
因此，使用电动机之前和使用期间都应作绝缘电阻的检测。
测试电动机绝缘电阻的接线图如图l-8-2所示。
通常对额定电压500V 以下的电动机采用500V 兆欧表进行测试。
三相380V 电动机的各种绝缘电阻都必须大于0.5兆欧方可使用。
三相鼠笼式电动机的起动方法分直接起动和降压起动两种。
直接起动的电流大，适用于小容量电动机。
降压起动能减小起动电流，但起动转矩相应减小，适用于容量较大及起动转矩要求不大的场合。
图1-8-2电动机绝缘电阻的测量以继电器、接触器为主体的继电接触控制电路是目前仍广泛应用的电动机控制电路。
异步电动机的正、反转控制电路在不少生产机械中得到了广泛的应用。
交流接触器是一种受电磁作用而动作的电器，其主触头容量大，用于电动机主电路以实现三相电压的加入。
三相异步电动机正反转控制
实验三相异步电动机正反转控制
一、实验目的
1.通过对三相鼠笼式异步电动机正反转控制线路的安装接线，掌握由电气原理图接成
实际操作电路的方法。
2.加深对电气控制系统各种保护、自锁、互锁等环节的理解。
二、原理说明
在鼠笼机正反转控制线路中，通过相序的更换来改变电动机的旋转方向。
如图5-1，具有如下特点：电气互锁为了避免接触器KM1（正转）、KM2（反转）同时得电吸合造成三相电源短路，在KM1（KM2）线圈支路中串接有KM1（KM2）动断触头，它们保证了线路工作时KM1、KM2不会同时得电（如图5-1），以达到电气互锁目的。
线路具有短路、过载保护等功能。
三、实验设备
1．TS-B通用电工实验台
2．三相异步电动机
四、实验内容
认识各电器的结构、图形符号、接线方法。
鼠笼机接成Δ接法接触器联锁的正反转控制线路，按图5-1接线，经指导教师检查后，方可进行通电操作。
(1)开启控制屏电源总开关，按启动按钮，调节调压器输出，使输出线电压为220V。
(2)按正向起动按钮SB1，观察并记录电动机的转向和接触器的运行情况。
(3)按反向起动按钮SB2，观察并记录电动机和接触器的运行情况。
(4)按停止按钮SB3，观察并记录电动机的转向和接触器的运行情况。
(5)再按SB2，观察并记录电动机的转向和接触器的运行情况。
相鼠笼式异步电动机正反转控制
电工部分三相鼠笼式异步电动机正反转控制一、课程设计的目的及要求根据已有的电路图连接电路，在实验台上连接电路，最终实现让电动机转起来的要求：1掌握三相鼠笼式异步电动机正反转控制电路的工作原理、接线及操作方法。
2掌握继电器控制系统中“互锁”、“自锁”的概念及线路结构。
3学会分析、排除继电器劫持控制线路故障的方法。
4要求电动机可以正反转，由电动机原理可知，若将接至电动机的三相电源进线中的任意两根相对调，即可使电动机正反转。
二、设计原理⑴电动机的旋转方向三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。
任意改变电源的相序时，电动机的旋转方向也会随之改变。
⑵电动机正反转控制原理①控制线路三相异步电动机接触器联锁的正反转控制的电气原理图如下图所示。
线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB1和反转按钮SB2控制。
这两个接触器的主触头所接通的电源相序不同，KM1与KM2之间其中对调了两相的相序。
控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。
②互锁原理接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。
为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。
当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。
同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。
这种在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁（或互锁）。
相鼠笼式异步电动机正反转控制
电工部分三相鼠笼式异步电动机正反转控制一、课程设计的目的及要求根据已有的电路图连接电路，在实验台上连接电路，最终实现让电动机转起来的要求：1掌握三相鼠笼式异步电动机正反转控制电路的工作原理、接线及操作方法。
2掌握继电器控制系统中“互锁”、“自锁”的概念及线路结构。
3学会分析、排除继电器劫持控制线路故障的方法。
4要求电动机可以正反转，由电动机原理可知，若将接至电动机的三相电源进线中的任意两根相对调，即可使电动机正反转。
二、设计原理⑴电动机的旋转方向三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。
任意改变电源的相序时，电动机的旋转方向也会随之改变。
⑵电动机正反转控制原理①控制线路三相异步电动机接触器联锁的正反转控制的电气原理图如下图所示。
线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB1和反转按钮SB2控制。
这两个接触器的主触头所接通的电源相序不同，KM1与KM2之间其中对调了两相的相序。
控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。
②互锁原理接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。
为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。
当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。
同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。
这种在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁（或互锁）。
三相鼠笼式异步电动机正反转控制
电工部分三相鼠笼式异步电动机正反转控制一、课程设计的目的及要求根据已有的电路图连接电路，在实验台上连接电路，最终实现让电动机转起来的要求：1掌握三相鼠笼式异步电动机正反转控制电路的工作原理、接线及操作方法。
2掌握继电器控制系统中“互锁”、“自锁”的概念及线路结构。
3学会分析、排除继电器劫持控制线路故障的方法。
4要求电动机可以正反转，由电动机原理可知，若将接至电动机的三相电源进线中的任意两根相对调，即可使电动机正反转。
二、设计原理⑴电动机的旋转方向三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。
任意改变电源的相序时，电动机的旋转方向也会随之改变。
⑵电动机正反转控制原理①控制线路三相异步电动机接触器联锁的正反转控制的电气原理图如下图所示。
线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB1和反转按钮SB2控制。
这两个接触器的主触头所接通的电源相序不同，KM1与KM2之间其中对调了两相的相序。
控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。
②互锁原理接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。
为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。
当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。
同样，当接触器KM2得电动作时，KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。
这种在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁（或互锁）。
三相鼠笼式异步电动机正反转控制综述
四、设计结果
先按照总图将元器件焊接到电路板上，然后进行调试，要求实现下列功能：
A、定时器的定时时间大概为14秒，按递减方式计时，每隔大概1s，定时器减1；能以数字形式显示时间。
B、设置一个外部控制开关，控制定时器的复位。再设计两个开关使得可以连续/暂停计时。
C、当定时器递减时到零（即定时时间到）时，定时器保持时间不变，使发光二极管发光（频率1kHz）。
电工部分
三相鼠笼式异步电动机正反转控制
一、课程设计的目的及要求
根据已有的电路图连接电路，在实验台上连接电路，最终实现让电动机转起来的要求：
1掌握三相鼠笼式异步电动机正反转控制电路的工作原理、接线及操作方法。
2掌握继电器控制系统中“互锁”、“自锁”的概念及线路结构。
3学会分析、排除继电器劫持控制线路故障的方法。
⑵电动机正反转控制原理
①控制线路
三相异步电动机接触器联锁的正反转控制的电气原理图如下图所示。线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB1和反转按钮SB2控制。这两个接触器的主触头所接通的电源相序不同，KM1与ቤተ መጻሕፍቲ ባይዱM2之间其中对调了两相的相序。控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。
四、设计结果
三相鼠笼式异步电动机正反转控制
1. 电气互锁 为了避免接触器KM1（正转）、KM2（反转）同时得
电吸合造成三相电源短路，在KM1（KM2）线圈支路中 串接有KM1（KM2）动断触头，它们保证了线路工作时 KM1、KM2不会同时得电，以达到电气互锁目的。
2. 线路具有短路、过载、失、欠压保护等功能。
三．实验设备
5. 三相鼠笼式异步电动机正反 转控制
一．实验目的
1. 通过对三相鼠笼式异步电动机正反转控制线路的 安装接线，掌握由电气原理图接成实际操作电路 的方法。
2. 加深对电气控制系统各种保护、自锁、互锁等环 节的理解。
3. 学会分析、排除继电--接触控制线路故障的方法。
二．原理说明
在鼠笼机正反转控制线路中，通过更换相序来改变 电动机的旋转方向。
各位开始实验
1.认识各电器的结构、图形符号、接线方法；抄录电 动机及各电器铭牌数据；并用万用电表Ω档检查各电 器线圈、触头是否完好。
鼠笼机接成Δ形接法；实验线路电源端接三相自 耦调压器输出端U、V、W，供电线电压为220V。
2. 接触器联锁的正反转控制线路
断电情况下，按图5-1接线，经指导教师检查后，方 可进行通电实验操作。
(6) 实验完毕，按控制屏停止按钮，切断三相交流电 源。
五．实验注意事项
故障分析 1. 接通电源后，按起动按钮(SB1或SB2)，接触器吸
合，但电动机不转且发出“嗡嗡”声响；或者虽能起 动，但转速很慢。这种故障大多是主回路一相断线或 电源缺相。
六．预习与思考题
1．在电动机正、反转控制线路中，为什么必须 保证两个接触器不能同时工作？采用哪些措施可 解决此问题，这些方法有何利弊，最佳方案是什 么？ 2、在控制线路中,短路、过载、失、欠压保护等 功能是如何实现的? 在实际运行过程中,这几种保 护有何意出线电压）
相鼠笼式异步电动机正反转控制
相鼠笼式异步电动机正反转控制IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】电工部分三相鼠笼式异步电动机正反转控制一、课程设计的目的及要求根据已有的电路图连接电路，在实验台上连接电路，最终实现让电动机转起来的要求：1掌握三相鼠笼式异步电动机正反转控制电路的工作原理、接线及操作方法。
2掌握继电器控制系统中“互锁”、“自锁”的概念及线路结构。
3学会分析、排除继电器劫持控制线路故障的方法。
4要求电动机可以正反转，由电动机原理可知，若将接至电动机的三相电源进线中的任意两根相对调，即可使电动机正反转。
二、设计原理⑴电动机的旋转方向三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。
任意改变电源的相序时，电动机的旋转方向也会随之改变。
⑵电动机正反转控制原理①控制线路三相异步电动机接触器联锁的正反转控制的电气原理图如下图所示。
线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB1和反转按钮SB2控制。
这两个接触器的主触头所接通的电源相序不同，KM1与KM2之间其中对调了两相的相序。
控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。
②互锁原理接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。
为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。
当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。
同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。
三相鼠笼式异步电动机正反转控制
电工部份之马矢奏春创作三相鼠笼式异步电念头正反转控制一、课程设计的目的及要求根据已有的电路图连接电路, 在实验台上连接电路, 最终实现让电念头转起来的要求：1掌握三相鼠笼式异步电念头正反转控制电路的工作原理、接线及把持方法.2掌握继电器控制系统中“互锁”、“自锁”的概念及线路结构.3学会分析、排除继电器劫持控制线路故障的方法.4要求电念头可以正反转, 由电念头原理可知, 若将接至电念头的三相电源进线中的任意两根相对换, 即可使电念头正反转.二、设计原理⑴电念头的旋转方向三相异步电念头的旋转方向是取决于磁场的旋转方向, 而磁场的旋转方向又取决于电源的相序, 所以电源的相序决定了电念头的旋转方向.任意改变电源的相序时, 电念头的旋转方向也会随之改变.⑵电念头正反转控制原理①控制线路三相异步电念头接触器联锁的正反转控制的电气原理图如下图所示.线路中采纳了两个接触器, 即正转用的接触器KM1和反转用的接触器KM2, 它们分别由正转按钮SB1和反转按钮SB2控制.这两个接触器的主触头所接通的电源相序分歧, KM1与KM2之间其中对换了两相的相序.控制电路有两条, 一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路.②互锁原理接触器KM1和KM2的主触头决不允许同时闭合, 否则造成两相电源短路事故.为了保证一个接触器得电举措时, 另一个接触器不能得电举措, 以防止电源的相间短路, 就在正转控制电路中串接了反转接触器KM2的常闭辅助触头, 而在反转控制电路中串接了正转接触器KM1的常闭辅助触头.当接触器KM1得电举措时, 串在反转控制电路中的KM1的常闭触头分断, 切断了反转控制电路, 保证了KM1主触头闭合时, KM2的主触头不能闭合.同样, 当接触器KM2得电举措时, KM2的常闭触头分断, 切断了正转控制电路, 可靠地防止了两相电源短路事故的发生.这种在一个接触器得电举措时, 通过其常闭辅助触头使另一个接触器不能得电举措的作用叫联锁（或互锁）.实现联锁作用的常闭触头称为联锁触头（或互锁触头）.当按下正转启动按钮SB1后, 电源相通过停止按钮SB的动断接点、正转启动按钮SB1的动合接点、反转交流接触器KM2的常闭辅助触头、正转交流接触器线圈KM1、热继电器FR的动断接点, 使正转接触器KM1带电而举措, 其主触头闭合使电念头正向转动运行, 并通过接触器KM1的常开辅助触头自坚持运行.反转启动过程与上面相似, 只是接触器KM2举措后, 调换了两根电源线U、W 相（即改变电源相序）, 从而达到反转目的.三、设计内容与步伐生产中有的机械需要人工点动控制机电,实现点动控制功能, 只需将点动按钮串接在交流接触器的线圈中.即点动控制KM1交流接器, 从而间接实现电念头的点动控制.如下图所示：接下SB1接钮KM1线图通电.KM1主触头闭合.三相异步电念头运转.当松开SB1接钮时, SB1触头断开.KM1线圈断开, 电念头失电, 电念头停止运转.自锁控制是电气控制中经常使用的一种电路, 如下图所示.启动时合上断路器, 按下启动按钮SB2, 接触器KM1线圈通电.其常开主触头闭合.电念头接通电源, 开始启动.同时接触器KM1的辅助常开触点闭合.使接触器KM1线圈有两条通电路径.这样.当松开接钮SB2后, 接触器KM1线圈仍能通过其辅助触点, 使其线圈通电并坚持吸合状态.这种依靠接触器自己辅助触点使其线圈坚持通电的现象, 称为自锁.起自锁作用的触点称为自锁触点.要使电念头停止运转, 必需按下SB1, 接触器KM1线圈电, 则其主触头断开, 切断电念头三相电源, 电念头停车, 同时接触器KM1自锁触点断开, 控制回路解除自锁, 松开停止按钮, 控制由路又回到启动前的状态.四、设计结果分别按下SB1 SB3 SB2进行正反向互换, SB3 为总的控制开关, 起到暂停电路的功能.异步电念头星角转换一、课程设计的目的及要求1掌握三相鼠笼式异步电念头星角转换控制电路的工作原理、接线及把持方法.2 了解星型接法和角型接法的工作原理.3学会分析、排除继电器劫持控制线路故障的方法.4 掌握数显时间继电器的工作原理.二、设计原理1 Y－△换接起动对正常运行时定子绕组为三角形连接并有六个出线端子的笼型异步电念头, 为了减小起动电流, 起动时定子绕组星形连接, 降低定子电压, 起动后再连接成三角形.这种方法成为Y－△起动.2电念头星角接法转换, 是根据电念头负载变动情况, 用改变绕组接线方式来调整电压, 使其与负载近似匹配, 从而达到一定的节电效果.当电念头满载时, 负载率年夜于40%, 转换角形接法, 全电压运行；电念头轻载时, 负载率小于40%, 转换星形接法, 绕组在220V电压下运行.这种方法适用于电念头绕组角接, 接线盒有6个接线柱, 处于轻载运行或满载-轻载交替运行的电念头.角-星形接法转换只需对电念头一、二次接法略为改动, 改法简单, 可有效地防止年夜马拉小车的不经济运行方式.三、设计结果按下SB1电念头开始转动, 计时器从0开始计时, 达到设定的时刻, 停止计数, 电念头继续转动, 且转速加快.四、结果分析及心得这次电工课程设计让我了解到了关于同步电念头, 异步电念头, 三相异步电念头的工作原理.发现自己比力喜欢这些自己入手的实验, 先听老师讲了一些生活中用到电念头的处所, 又讲了电念头工作原理.接下来几天就是对电念头线路的接线.先看老师连了下第2个实验以后, 自己根据线路图慢慢的接线, 来后观察电念头的正转反转, 以及通过SB1,SB2,SB3三个按钮来控制电念头的转动.在经过这次课程设计后, 能把书本上所学的工具用到入手把持上.五、设计内容与步伐起动时, KM1闭合, 此时机电为星型连接.同时计时器开始计时.当计时器达到设按时间, KM1断开, 同时KM3闭合, 机电由星型起动转酿成角型运行.KM1和KM3分别为星型接法和角型接法的接触开关, 当其中一个接通时, 电念头是以星型运行, 时间继电器KT的线圈得电, 时间继电器开始计时.当达到设按时间, 机电转为角型运行.电子部份计数显示电路设计一、课程设计的目的及要求计数显示电路设计设计一个计数显示电路并做出硬件, 具体要求如下：1、可以手动按钮完成计数2、可以自动完成X进制按时计数（X = 学号 % 10 + 10）3、有清零、启动、暂停和连续计数功能4、学会简单的万用表、示波器使用, 以及简单的调试二、设计原理设计中采纳NE555来发生一秒的脉冲信号.秒脉冲发生器发生的信号是电路的时钟脉冲和按时标准, 555集成按时器是一种模拟和数字电路相混合的集成电路.它结构简单, 使用灵活, 用途广泛, 可以组成多种波形发生器﹑多谐振荡器﹑按时延时电路﹑单稳触发电路﹑双稳态触发器﹑报警电路﹑检测电路﹑频率变换电路等.为了给计数器74LS192提供一个时序脉冲信号,使其进行减计数,本设计采纳555构成的多谐振荡电路(即脉冲发生电路),其基本电路如下图所示, 由555工作特性和其输出周期计算公式可知,其发生的脉冲周期为: T=0.7(R1+2R2)C因此,我们可以计算出各个参数通过计算确定了R1取15k欧姆,R2取68k欧姆.电容取C为10uF、C1为0.1uF,.这样我们获得了比力稳定的脉冲,且其输出周期近似为1秒.计数器选用中规模集成电路74lsl92进行设计较为简便,CD40l92是十进制可编程同步加/减计数器, 它采纳8421码二—十进制编码, 并具有直接清零、置数、加/减计数功能.下图分别是74lsl92的管脚排列图和时序波形图.图中CP U 、CP D 分别是加计数、减计数的时钟脉冲输入端(上升沿有效).____LD 是异步并行置数控制端, （低电平有效）, ____CO 、____BO 分别是进位、借位输出端（低电平有效）, CR 是异步清除端, 30~D D 是并行数据输入端, 30~Q Q 是输出端. 74lsl92的功能表如表所示, 74lSl92的工作原理是：当____LD =l, CR=0时, 若时钟脉冲加入到CPU 端, 且CPD=1, 则计数器在预置数的基础上完成加计数跳变脉冲；当加计数到9时, ____CO 端发出进位下跳变脉冲.若时钟脉冲加入到CPD 端, 且CPU=1, 则计数器在预置数的基础上完成减计数功能, 当减计数到0时,____BO 端发出借位下跳变脉冲. 由74lSl92构成的十四进制递加计数器如图所示, 其预置数为N=(1110) =(14)l0.它的计数原理是：只有当低位____BO 端发出借位脉冲时, 高位计数器才作减计数.当高、低位计数器处于全零, 且CPD 为0时, 置数端____LD =0, 计数器完成并行置数, 在CPD 真个输入时钟脉冲作用下, 计数器再次进入下一循环减计数.1.74LS48）4. 74ls192图6.74ls10三输入与非门引脚图7.74LS10引脚图及功能图：三、设计内容与步伐由时钟脉冲发生电路发生标准1HZ计时信号, 用预置初始值的递加计数器对1HZ的时钟信号进行计数, 每1s计数器减1, 显示器上显示剩余的时间, 每当减到0时, 按时时间到, 报警电路工作, 输出报警信号.对按时器的启动、暂停/连续计时功能可以控制电路来完成.计数器进行加计数时, 其计数脉冲从CPu输入；进行减计数时, 计数脉冲从CPd输入.另外是异步清除端（高电平有效）, D3~D0是并行数据输入端, LD是异步并行置数控制端（低电平有效）, ____CO是加计数进位输出端, 当加计数到最年夜计数值时,____CO发出一个低电平信号(平时为高电平)；____BO为减计数结尾输出端, 当减计数到零时, ____BO发出一个低电平信号（平时为高电平）,____BO和____CO负脉冲宽度即是时钟脉冲低电平宽度.四、设计结果先依照总图将元器件焊接到电路板上, 然后进行调试, 要求实现下列功能：A、按时器的按时时间年夜概为14秒, 按递加方式计时, 每隔年夜概1s, 按时器减1；能以数字形式显示时间.B、设置一个外部控制开关, 控制按时器的复位.再设计两个开关使得可以连续/暂停计时.C、当按时器递加时到零（即按时时间到）时, 按时器坚持时间不变, 使发光二极管发光（频率1kHz）.在通电了之后, 电路板可以实现倒计时, 然后按开关可以使得它暂停/暂停, 倒计时减到0之后二极管亮,然后可以用开关控制复位,复位之后电路板依旧可以从14递加到0, 直至二极管亮.五、电路图六、结果分析及心得1．本次课程设计, 我对74LS48、74LS192、555等芯片加深了认识, 也巩固了对它们的使用.对数字、模拟电路的综合运用则是有了更深一步理解, 我想这次课程设计一定会为我以后的电路分析和设计打下坚实的基础.这次试验过程中提高了实践入手把持能力.在年夜学中, 我们许多的时间都是在学习理论知识, 很少介入实践把持, 对电子技术的学习更是这样.这次课程设计给我提供了一个很好的机会, 将我们学到的知识用于实践, 从元件芯片的了解, 电路设计, 模拟仿真, 装置调试, 每一步的进行, 都给我带来受益非浅的感悟, 学到了许多我们在课本上学不到的实践经验, 对此, 我真的很开心很有胜利感.。
三相鼠笼式异步电动机正反转控制精编版
电工部分三相鼠笼式异步电动机正反转控制一、课程设计的目的及要求根据已有的电路图连接电路，在实验台上连接电路，最终实现让电动机转起来的要求：1掌握三相鼠笼式异步电动机正反转控制电路的工作原理、接线及操作方法。
2掌握继电器控制系统中“互锁”、“自锁”的概念及线路结构。
3学会分析、排除继电器劫持控制线路故障的方法。
4要求电动机可以正反转，由电动机原理可知，若将接至电动机的三相电源进线中的任意两根相对调，即可使电动机正反转。
二、设计原理⑴电动机的旋转方向三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。
任意改变电源的相序时，电动机的旋转方向也会随之改变。
⑵电动机正反转控制原理①控制线路三相异步电动机接触器联锁的正反转控制的电气原理图如下图所示。
线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB1和反转按钮SB2控制。
这两个接触器的主触头所接通的电源相序不同，KM1与KM2之间其中对调了两相的相序。
控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。
②互锁原理接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。
为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。
当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。
同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。
这种在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁（或互锁）。
三相鼠笼式异步电动机正反转控制要点
三相鼠笼式异步电动机正反转控制要点正反转控制是三相鼠笼式异步电动机在实际应用中非常重要的功能之一、正转控制指的是控制电机按照设定的方向进行旋转，而反转控制是指电机按照相反的方向进行旋转。
以下是三相鼠笼式异步电动机正反转控制的要点：1.电机的接线方式在进行正反转控制之前，需要根据具体的控制要求，将电机的三个绕组正确地接到电源的三个相位上。
这一步非常关键，接线错误可能导致电机无法正常运行或产生逆转。
2.脉宽调制（PWM）控制器为了控制电机的转速，通常采用脉宽调制（PWM）控制器。
通过调节PWM信号的占空比，可以控制电机的输出功率和转速。
正转和反转控制可以通过调节PWM信号的相位来实现。
3.变频器变频器是实现电机正反转控制的另一种常用方法。
通过调节变频器的输出频率，可以实现电机的正转和反转控制。
变频器除了可以控制电机的转速，还可以实现其他功能，如过流保护、过载保护等。
4.控制器逻辑电机正反转控制需要一个逻辑控制器来判断当前需要进行哪种控制。
控制器通常通过检测输入信号的状态来确定应该进行的控制操作。
例如，如果输入信号为正转控制信号，那么控制器将发出正转控制指令，否则发出反转控制指令。
5.绝缘检测在进行正反转控制之前，需要对电机的绝缘进行检测。
电机的绝缘状况直接影响电机的工作安全性和寿命。
通常可以通过测量各相间的绝缘电阻来进行绝缘检测。
如果绝缘电阻低于一定的阈值，说明绝缘状况可能存在问题，需要进行修复或更换。
6.过流保护正反转控制过程中，电机可能会发生过流现象。
为了避免电机因过流而损坏，需要在控制系统中加入过流保护功能。
过流保护可以通过监测电机的电流来实现，一旦电流超过一定的阈值，保护系统将立即切断电源，以保护电机。
7.传感器反馈为了保证正反转控制的准确性和可靠性，通常需要使用传感器来对电机的状态进行反馈。
例如，可以使用霍尔传感器来检测电机的转子位置，以确保控制器可以准确地判断电机的当前状态。
综上所述，三相鼠笼式异步电动机正反转控制是一个复杂的过程，需要考虑多个因素，包括电机的接线方式、控制器逻辑、脉宽调制器或变频器、绝缘检测、过流保护以及传感器反馈等。
三相鼠笼式异步电动机正反转控制实验报告
在电机教学过程中，有不少学生问到单相电动机正反转控制的问题，下面就电容式单相异步电动机正反转控制方法和大家进行探讨。
一、单相电动机工作原理理论上的单相交流电动机只有一个绕组.转手是鼠笼式的。
当单相正弦电流通过定子绕组时.电动机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的.所以又称这个磁场是交变脉动磁场。
这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电动机无法旋转。
当用外力使电动机向某一方向旋转时(如顺时针方向旋转).这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小，转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。
这样平衡就打破了，转子所产生的总的电磁转矩将不再旋转起来。
要使单相电动机能自动旋转起来，可在定子中加上一个起动绕组，启动绕组与主绕组在空间上相差90度，启动绕组(副绕组)要串接一个合适的电容.使得似相差90度.即所谓的分相原理。
这样两个在时间上相差90度的电流通人两个在空间上相差90度的绕组，将会在空间上产生(两相)旋转磁场，这样在定子里就产生了旋转磁场，其旋转磁场为顺时针方向。
在这个旋转磁场作用下，转子就能自动启动，启动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将启动绕组断开，正常工作时只有主绕组工作。
因此。
启动绕组可以做成短时工作方式。
但有很多时候，启动绕组并不断开，称这种电动机为电容式单相电动机。
二、单相电动机正、反转原理异步电动机的旋转原理是在定子绕组中形成一个旋转磁场，旋转磁场的方向决定了电动机的转向。
只要改变旋转磁场的方向，就能改变电动机的旋转方向。
三相电动机只要改变相序，就能改变旋转磁场的方向，从而也改变了三相电动机的正、反转。
而单相电动机是通过分相元件、电容或线圈本身的电阻，将单相电分为相差小于900的两相电，其中主绕组上的代表一相电，副绕组上的代表另一相电。
异步电动机正反转和顺序控制
~ 220V
Q1 FU
SB1 SB3 KM1 SB2 KM2 KM1
KM1 KM2 KM2 KM1
FR
KM2
FR
M 3~
图8-1
~220V
Q1
FU KM1
KM2 KM2 SB1 KM1 FR
KM1 SB3 KM2 KM1 SB2 KM2 FR
M 3~
图8-2
四、实验内容
1．接触器和按钮双重联锁的正反转控制线路 。 按图8-2接线，经指导教师检查后，方可进行通电操作。 (1) 按控制屏启动按钮，接通220V三相交流电源。 (2) 按正向起动按钮SB1，电动机正向起动，观察电动机的转向及接触器 的动作情况。按停止按钮SB3，使电动机停转。 (3) 按反向起动按钮SB2，电动机反向起动，观察电动机的转向及接触器 的动作情况。按停止按钮SB3，使电动机停转。 (4) 按正向(或反向)起动按钮，电动机起动后，再去按反向(或正向)起动按 钮，观察有何情况发生？
二、实验设备
DGJ-1型高性能电工技术实验装置 TH-DD电工电子实验装置
三、实验原理
1. 在鼠笼机正反转控制线路中，通过相序的更换来改变电动机的旋转方 向。本实验给出两种不同的正、反转控制线路如图8-1及8-2，具有如下 特点： （1）电气互锁 为了避免接触器KM1（正转）、KM2（反转）同时得电吸合造 成三相 电源短路，在KM1（KM2）线圈支路中串接有KM1（KM2）动断触头， 它们保证了线路工作时KM1、KM2不会同时得电（如图8-1），以达到 电气互锁目的。 （2） 电气和机械双重互锁 除电气互锁外，可再采用复合按钮SB1与SB2组成的机械互锁环节 （如图8-2），以求线路工作更加可靠。 2. 线路具有短路、过载、失、欠压保护等功能
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验八三相鼠笼式异步电动机正反转控制
一、实验目的
1、通过对三相鼠笼式异步电动机正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。
2、加深对电气控制系统各种保护、自锁、互锁等环节的理解。
3、学会分析、排除继电--接触控制线路故障的方法。
二、原理说明
在鼠笼机正反转控制线路中，通过相序的更换来改变电动机的旋转方向。
本实验给出两种不同的正、反转控制线路如图37-1及37-2，具有如下特点：
1、电气互锁
为了避免接触器KM1（正转）、KM2（反转）同时得电吸合造成三相电源短路，在KM1（KM2）线圈支路中串接有KM1（KM2）动断触头，它们保证了线路工作时KM1、KM2不会同时得电（如图37-1），以达到电气互锁目的。
2、电气和机械双重互锁
除电气互锁外，可再采用复合按钮SB1与SB2组成的机械互锁环节（如图37-2），以求线路工作更加可靠。
3、线路具有短路、过载、失、欠压保护等功能。
三、实验设备
四、实验内容
认识各电器的结构、图形符号、接线方法；抄录电动机及各电器铭牌数据；并用万用电表Ω档检查各电器线圈、触头是否完好。
鼠笼机接成Δ接法；实验线路电源端接三相自耦调压器输出端U、V、W，供电线电压为220V。
-220V
图 37-1
1、接触器联锁的正反转控制线路
按图37-1接线，经指导教师检查后，方可进行通电操作。
(1) 开启控制屏电源总开关，按启动按钮，调节调压器输出，使输出线电压为220V。
(2) 按正向起动按钮SB1，观察并记录电动机的转向和接触器的运行情况。
(3) 按反向起动按钮SB2，观察并记录电动机和接触器的运行情况。
(4) 按停止按钮SB3，观察并记录电动机的转向和接触器的运行情况。
(5) 再按SB2，观察并记录电动机的转向和接触器的运行情况。
(6) 实验完毕，按控制屏停止按钮，切断三相交流电源。
2、接触器和按钮双重联锁的正反转控制线路
按图37-2接线，经指导教师检查后，方可进行通电操作。
(1) 按控制屏启动按钮，接通220V三相交流电源。
(2) 按正向起动按钮SB1，电动机正向起动，观察电动机的转向及接触器的动作情况。
按停止按钮SB3，使电动机停转。
-220V
图37－2
(3) 按反向起动按钮SB2，电动机反向起动，观察电动机的转向及接触器的动作情况。
按停止按钮SB3，使电动机停转。
(4) 按正向(或反向)起动按钮，电动机起动后，再去按反向(或正向)起动按钮，观察有何情况发生？
(5) 电动机停稳后，同时按正、反向两只起动按钮，观察有何情况发生？
(6) 失压与欠压保护
a、按起动按钮SB1(或SB2)电动机起动后，按控制屏停止按钮，断开实验线路三相电源，模拟电动机失压(或零压)状态，观察电动机与接触器的动作情况，随后，再按控制屏上启动按钮，接通三相电源，但不按SB1(或SB2)，观察电动机能否自行起动？
b、重新起动电动机后，逐渐减小三相自耦调压器的输出电压，直至接触器释放，观察电动机是否自行停转。
(7) 过载保护
打开热继电器的后盖，当电动机起动后，人为地拨动双金属片模拟电动机过载情况，观察电机、电器动作情况。
注意：此项内容，较难操作且危险，有条件可由指导教师作示范操作。
实验完毕，将自耦调压器调回零位，按控制屏停止按钮，切断实验线路电源。
四、故障分析
1、接通电源后，按起动按钮(SB1或SB2)，接触器吸合，但电动机不转，且发出“嗡嗡”声响或电动机能起动，但转速很慢。
这种故障来自主回路，大多是一相断线或电源缺相。
2、接通电源后，按起动按钮(SB1或SB2), 若接触器通断频繁，且发出连续的劈啪声或吸合不牢，发出颤动声，此类故障原因可能是：
(1) 线路接错，将接触器线圈与自身的动断触头串在一条回路上了。
(2) 自锁触头接触不良，时通时断。
(3) 接触器铁心上的短路环脱落或断裂。
(4) 电源电压过低或与接触器线圈电压等级不匹配。
五、预习思考题
1、在电动机正、反转控制线路中，为什么必须保证两个接触器不能同时工作？采用哪些措施可解决此问题，这些方法有何利弊，最佳方案是什么？
2、在控制线路中,短路、过载、失、欠压保护等功能是如何实现的? 在实际运行过程中,这几种保护有何意义?。
