DS-4000MD、数字视频矩阵方案
海康DS-4000HC、HC+、HCS、HF、MD系列板卡常见问题解答
DS-4000HC、HC+、HCS、HF、MD系列板卡常见问题解答硬件方面的问题1．DS-4000H 与DS-4000HC 板卡有何区别？答：DS-4000H卡采用飞利浦TriMedia芯片，每一个芯片支持1路视音频数据的压缩编码，每一通道的编码格式最高可以设置为2CIF（704*288），或者是DCIF(528*384)（3.8版本提供支持），其每一DSP的功耗在3W左右；DS-4000HC卡采用TI芯片，每一个DSP支持4路的视音频数据压缩编码，DS-4004HC 卡可以支持4个通道的CIF(352*288)实时编码或者4个通道的2CIF实时编码，也可以支持2个通道的4CIF（704*576）或者是是4个通道的DCIF编码；DS-4008HC卡可以支持8个通道的CIF实时编码或者8个通道的2CIF实时编码，也可以支持4个通道的4CIF或者是是8个通道的DCIF编码；2. DS-4000H 与DS-4000HC卡的技术参数及其功耗分别怎样？答：DS-4000H 卡：音频：单声道音频采样率：16KHz音频输出码率：16kbps音频输入阻抗：600Ω音频输入幅度：Vp-p=2.0V，音量控制范围83DB视频输入接口：BNC插座视频输入阻抗：75Ω视频输入幅度：Vp-p=1.0V功耗：每个芯片（处理1路）3W左右DS-4000HC卡：音频：单声道音频采样率：16KHz音频输出码率：16kbps音频输入阻抗：1000Ω音频输入幅度：Vp-p=2.0V，音量控制范围83DB视频输入接口：BNC插座视频输入阻抗：75Ω视频输入幅度：Vp-p=1.0V功耗：每个芯片（处理4路）1.9W左右，整块卡功耗：DS-4004HC < 3.5W ,DS-4008HC <7.5W3. 如何实现音频预览？答：海康威视公司提供的DS4000HC卡，提供了实时音频预览的功能，要实现此项功能，首先将多块压缩卡用随卡附送的扁平电缆串接起来，前一块卡的out接口连接下一块卡的in 接口，依次串联，最后一块卡的out接口接声卡（主板）的cd_in 接口即可。
数字网络硬盘录像机使用说明书之六普通云台及快球设置

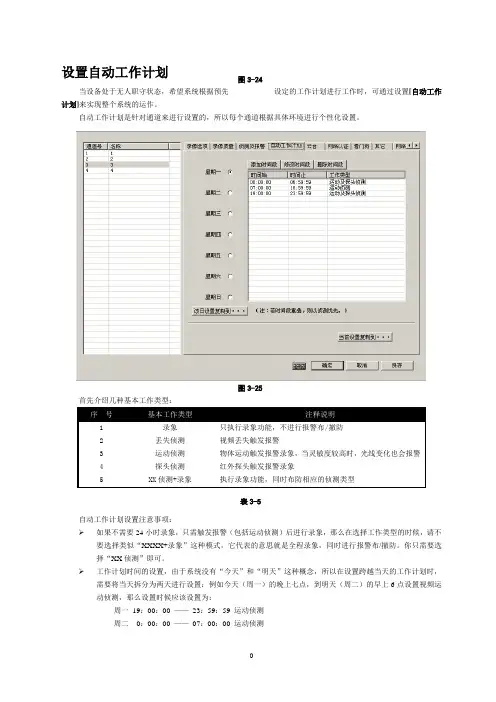

设置自动工作计划当设备处于无人职守状态，希望系统根据预先设定的工作计划进行工作时，可通过设置[自动工作计划]来实现整个系统的运作。
自动工作计划是针对通道来进行设置的，所以每个通道根据具体环境进行个性化设置。
首先介绍几种基本工作类型：序 号 基本工作类型注释说明1 录象 只执行录象功能，不进行报警布/撤防2 丢失侦测 视频丢失触发报警3 运动侦测 物体运动触发报警录象，当灵敏度较高时，光线变化也会报警4 探头侦测 红外探头触发报警录象5XX 侦测+录象执行录象功能，同时布防相应的侦测类型自动工作计划设置注意事项： ➢如果不需要24小时录象，只需触发报警（包括运动侦测）后进行录象，那么在选择工作类型的时候，请不要选择类似“XXXX+录象”这种模式，它代表的意思就是全程录象，同时进行报警布/撤防。
你只需要选择“XX 侦测”即可。
➢ 工作计划时间的设置，由于系统没有“今天”和“明天”这种概念，所以在设置跨越当天的工作计划时，需要将当天拆分为两天进行设置：例如今天（周一）的晚上七点，到明天（周二）的早上6点设置视频运动侦测，那么设置时候应该设置为：周一 19：00：00 —— 23：59：59 运动侦测 周二 0：00：00 —— 07：00：00 运动侦测图3-24图3-25表3-5➢当设置完一个通道的一个星期的工作计划以后需要将该设置套用到其它通道时，选择将该通道的设置信息复制到其它通道，然后保存，选择确定退出。
设置完毕以后只要只要将主界面上的自动工作按扭设置为工作状态，然后将系统锁定即可（图3-25）。
自动工作计划执行中工作计划停止系统锁定系统未锁定图3-253.2.7 普通云台及快球设置⏹协议设置设置云台协议过程中，首先确认所选设备所使用的正确协议，配套波特率，所连接电脑的串口号，云台解码器地址（图3-26）。
在确认以上信息之后就可以设置了。
其中通道指的是视频通道，就是云台（快球）所代表的通道。
图3-26⏹快球预置位的设置添加完协议之后，开始对快球设置预置位。
视频矩阵方案

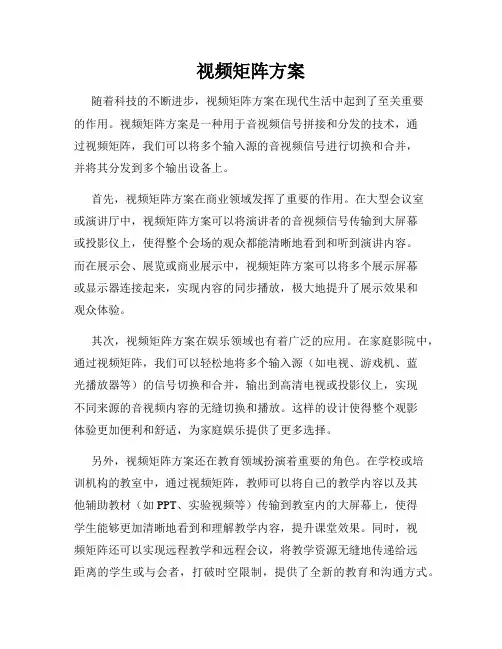

视频矩阵方案随着科技的不断进步，视频矩阵方案在现代生活中起到了至关重要的作用。
视频矩阵方案是一种用于音视频信号拼接和分发的技术，通过视频矩阵，我们可以将多个输入源的音视频信号进行切换和合并，并将其分发到多个输出设备上。
首先，视频矩阵方案在商业领域发挥了重要的作用。
在大型会议室或演讲厅中，视频矩阵方案可以将演讲者的音视频信号传输到大屏幕或投影仪上，使得整个会场的观众都能清晰地看到和听到演讲内容。
而在展示会、展览或商业展示中，视频矩阵方案可以将多个展示屏幕或显示器连接起来，实现内容的同步播放，极大地提升了展示效果和观众体验。
其次，视频矩阵方案在娱乐领域也有着广泛的应用。
在家庭影院中，通过视频矩阵，我们可以轻松地将多个输入源（如电视、游戏机、蓝光播放器等）的信号切换和合并，输出到高清电视或投影仪上，实现不同来源的音视频内容的无缝切换和播放。
这样的设计使得整个观影体验更加便利和舒适，为家庭娱乐提供了更多选择。
另外，视频矩阵方案还在教育领域扮演着重要的角色。
在学校或培训机构的教室中，通过视频矩阵，教师可以将自己的教学内容以及其他辅助教材（如PPT、实验视频等）传输到教室内的大屏幕上，使得学生能够更加清晰地看到和理解教学内容，提升课堂效果。
同时，视频矩阵还可以实现远程教学和远程会议，将教学资源无缝地传递给远距离的学生或与会者，打破时空限制，提供了全新的教育和沟通方式。
此外，视频矩阵方案还在监控和安防领域起到了重要的作用。
在大型商场、机场、地铁站等公共场所，通过视频矩阵方案，监控摄像头的信号可以被同步传输到监控中心的显示屏或记录设备上，保障公共秩序和安全。
而在城市交通监控中，视频矩阵方案可以将各个交通监控摄像头的信号合并成一个画面，帮助交通管理部门监控和处理交通事故，提高交通流畅度和交通安全性。
总结起来，视频矩阵方案在商业、娱乐、教育和安防等领域都发挥着重要的作用。
通过对不同输入源信号的切换和合并，并将其分发到多个输出设备上，视频矩阵方案为我们提供了更加便捷和高效的音视频传输解决方案。

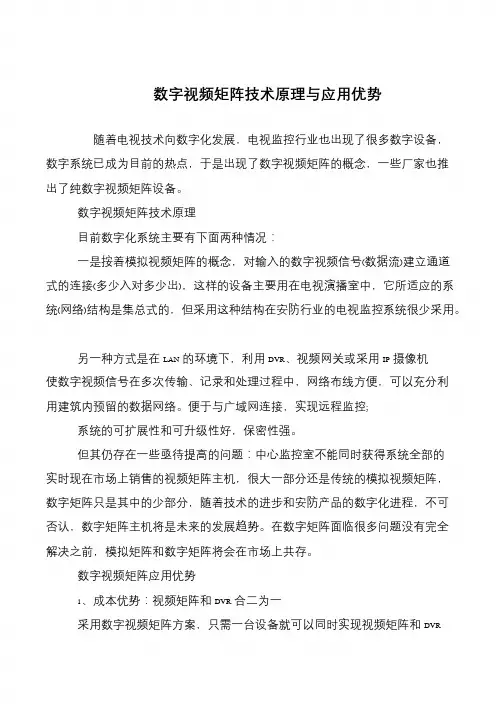

数字视频矩阵技术原理与应用优势
数字视频矩阵技术原理与应用优势
随着电视技术向数字化发展，电视监控行业也出现了很多数字设备，
数字系统已成为目前的热点，于是出现了数字视频矩阵的概念，一些厂家也推
出了纯数字视频矩阵设备。
数字视频矩阵技术原理
目前数字化系统主要有下面两种情况：
一是按着模拟视频矩阵的概念，对输入的数字视频信号(数据流)建立通道式的连接(多少入对多少出)，这样的设备主要用在电视演播室中，它所适应的系统(网络)结构是集总式的，但采用这种结构在安防行业的电视监控系统很少采用。
另一种方式是在LAN的环境下，利用DVR、视频网关或采用IP摄像机
使数字视频信号在多次传输、记录和处理过程中，网络布线方便，可以充分利
用建筑内预留的数据网络。
便于与广域网连接，实现远程监控;
系统的可扩展性和可升级性好，保密性强。
但其仍存在一些亟待提高的问题：中心监控室不能同时获得系统全部的
实时现在市场上销售的视频矩阵主机，很大一部分还是传统的模拟视频矩阵，
数字矩阵只是其中的少部分，随着技术的进步和安防产品的数字化进程，不可
否认，数字矩阵主机将是未来的发展趋势。
在数字矩阵面临很多问题没有完全
解决之前，模拟矩阵和数字矩阵将会在市场上共存。
数字视频矩阵应用优势
1、成本优势：视频矩阵和DVR合二为一
采用数字视频矩阵方案，只需一台设备就可以同时实现视频矩阵和DVR。
DS-400041004200 系列 视音频压缩 解码板卡
杭州海康威视数字技术股份有限公司 | 版权所有（C）
2
DS-4000/4100/4200 系列 . 用户手册
安全使用注意事项
使用本产品时请务必遵守以下事项： 拆开包装盒时请仔细检查，确认其中板卡与所购买板卡型号一致。 安装时，请务必关闭计算机电源。 检查电源电压，防止出现电压不配导致器件损坏。 安装环境：请勿在超标的潮湿或高温环境下使用，注意保持通风良好，防止堵塞通风口；避免安装在 剧烈震动的环境下。 安装过程中如果有任何疑问，请与供应商联系。
杭州海康威视数字技术股份有限公司 | 版权所有（C）
3
DS-4000/4100/4200 系列 . 用户手册目1录 Nhomakorabea2
3
4
5
6
产品概述................................................................................................................................... 5 1.1 高清解码卡DS-4101HD............................................................................................... 5 1.2 视音频矩阵解码卡DS-4000MD/MD+系列 ................................................................ 6 1.3 视音频压缩卡...........................................................................................
监控与产品知识试卷
监控与产品知识试题费筠（技术支持）基本概念1)安全防范包括哪几部分？什么叫技防？技防包括哪几部分？什么叫CCTV？CCTV主要由哪些部分组成？安全防范如下定义：作好准备和保护，以应付攻击或避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。
显而易见，这里，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。
安全防范的三种基本防范手段：人防、物防和技防如上所述，安全防范是社会公共安全的一部分，安全防范技术及其产业是社会公共全科学技术及其产业的一个分支。
就防范手段而言，安全防范包括人力防范、实体（物）防范和技术防范三个范畴。
其中人力防范和实体防范是古而有之的传统防范手段，它们是安全防范的基础。
随着科学技术的不断进步，这些传统的防范手段也不断融入新科技的内容。
技术防范的概念是在近代科学技术（最初是电子报警技术）用于安全防范领域并逐渐形成一种独立防范手段的过程中所产生的一种新的防范概念。
由于现代科学技术的不断发展和普及、应用，“技术防范“的概念也越来越普及，越来越为警察执法部门和社会公众所认可、所接受，以致成为使用频度很高的一个新词汇，技术防范的内容也随着科学技术的进步而不断更新。
在科学技术迅猛发展的当今时代，可以说几乎所有的高新技术都将或迟或早地移植或应用于安全防范工作中，因此“技术防范”在安全防范中的地位和作用将越来越重要，它将带来安全防范的一次新的革命。
2)什么叫视频矩阵切换？什么叫画面分割？什么叫视频分配？视频矩阵切换将多路输入信号任意选择一路或多路分别输出给一路或多路显示。
画面分割主要功能是将一个屏幕的输入信号，经过放大处理后，在多个显示单元上进行显示，从而组成一个动态大屏幕的效果，可以广泛的应用在指挥中心、会议室、远程视频会议、体育赛场、商务交流中心等场合。
视频分配是将一路输入视频信号等量分到多路显示设备上,用一个1分2的VGA分配器就可以将一台主机的内容同时显示到两台显示器上,两台显示器显示的的内容完全一样，而且同步.3)快球由哪几部分组成？摄像机的主要指标有哪些？监视器的主要指标有哪些？引起“闪烁”的主要原因涉及到哪个指标？摄像机的主要指标灵敏度、分解力和信杂比这三大技术指标已不能全面反映摄像机的质量CCD器件和图像像素数字量化和数字信号处理灵敏度分解力信杂比重合精度监视器的主要指标(1) 清晰度（分辨率）：(2) 灰度等级(3) 通频带（通带宽度）：除上述三个主要的技术指标之外，还有亮度、对比度、信噪比、色调及色饱和度、微分相位（DP）、微分增益（DG）、直流分量恢复、γ校正，几何失真、高频辐射、行频辐射等方面的技术指标与要求。
硬件要求
第四部分硬件要求根据大宗物料建设要求，为了和集团公司原有系统充分兼容，本着节约成本，从数据安全，系统扩展性等方面考虑，对硬件要求如下。
1、服务器产品：利用现有的IBM 3850 服务器2、数据存储设备：为了保证系统运行过程中数据安全，结合我公司现有具体情况及以后系统扩展情况增加新的数据存储设备1套，具体要求如下：（一）设备品牌序号设备名称设备品牌备注1服务器IBM2数据存储同友3视频存储中佳天威4交换机H3C5硬盘录像机中佳天威6数字矩阵中佳天威（二）主要设备技术参数1、存储设备NetStor iSUM650（核心设备：要求提供厂家项目授权书，售后服务承诺书，生产厂家现场安装服务）招标指标NetStor iSUM650企业级全功能磁盘阵列，4U机架式16位，支持FC SAN和IP SAN协议；POWER PC双总线64位架构，主频800MHZ,1M二级缓存；64位嵌入式存储专用处理器；FC热插拔控制器2个；缓存8GB;标配72小时后备锂电池保护；FC4Gb主机通道数量8个，6个iSCSI主机接口; FC 4Gb磁盘通道数量4个；硬盘支持146/300/400/450GB 4G FC磁盘;兼容2Gb/4Gb接口，支持500/750/1000/1500GB SATAII磁盘，交换式扩充链路，最大支持硬盘数目304块；阵列类型支持RAID 0, 1(0+1) ,3, 5, 6, 10, 30, 50, 60、NRAID等；IOPS≥280,000；750W可热插拨电源;基于Java界面SANManager全中文存储管理软件；标配NAS功能、数据快照、远程复制高级功能支持Windows/Linux/AIX/HP-UX/Solaris/Mac/NetWare/IRIX等操作系统。
本次硬盘数量配置4Gb FC 450GB 磁盘 6块;配件4Gb SFP模块3个，10米光纤跳线3根, FC光纤通道卡3块，机架导轨1个；随机附送NMP负载均衡及路径冗余管理软件；对所提供的设备要现场客户培训存储资质认证：1. 产品质量体系认证2. 军工产品质量体系认证证书3. 军用信息安全产品 (军C+级)认证证书4．公安部计算机信息系统安全专用产品销售许可证5. 军队装备物质网络采购资格认证为保证数据安全，需提交以上产品安全证书的复印件。
海康DS-4000HC、HC+、HCS、HF、MD系列板卡常见问题解答

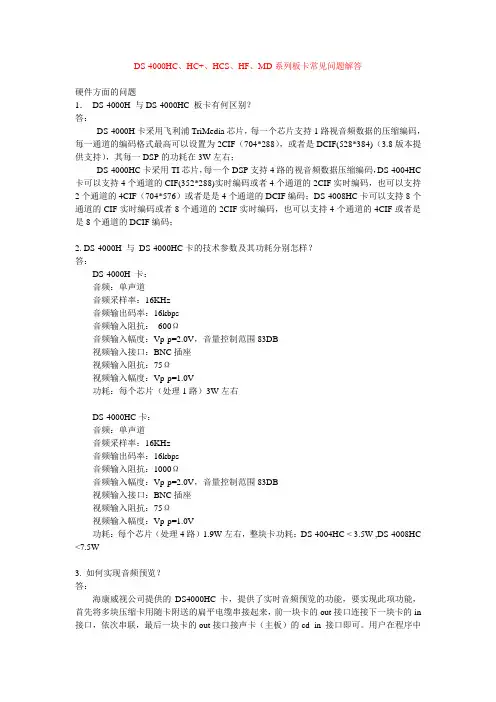

DS-4000HC、HC+、HCS、HF、MD系列板卡常见问题解答硬件方面的问题1．DS-4000H 与DS-4000HC 板卡有何区别？答：DS-4000H卡采用飞利浦TriMedia芯片，每一个芯片支持1路视音频数据的压缩编码，每一通道的编码格式最高可以设置为2CIF（704*288），或者是DCIF(528*384)（3.8版本提供支持），其每一DSP的功耗在3W左右；DS-4000HC卡采用TI芯片，每一个DSP支持4路的视音频数据压缩编码，DS-4004HC 卡可以支持4个通道的CIF(352*288)实时编码或者4个通道的2CIF实时编码，也可以支持2个通道的4CIF（704*576）或者是是4个通道的DCIF编码；DS-4008HC卡可以支持8个通道的CIF实时编码或者8个通道的2CIF实时编码，也可以支持4个通道的4CIF或者是是8个通道的DCIF编码；2. DS-4000H 与DS-4000HC卡的技术参数及其功耗分别怎样？答：DS-4000H 卡：音频：单声道音频采样率：16KHz音频输出码率：16kbps音频输入阻抗：600Ω音频输入幅度：Vp-p=2.0V，音量控制范围83DB视频输入接口：BNC插座视频输入阻抗：75Ω视频输入幅度：Vp-p=1.0V功耗：每个芯片（处理1路）3W左右DS-4000HC卡：音频：单声道音频采样率：16KHz音频输出码率：16kbps音频输入阻抗：1000Ω音频输入幅度：Vp-p=2.0V，音量控制范围83DB视频输入接口：BNC插座视频输入阻抗：75Ω视频输入幅度：Vp-p=1.0V功耗：每个芯片（处理4路）1.9W左右，整块卡功耗：DS-4004HC < 3.5W ,DS-4008HC <7.5W3. 如何实现音频预览？答：海康威视公司提供的DS4000HC卡，提供了实时音频预览的功能，要实现此项功能，首先将多块压缩卡用随卡附送的扁平电缆串接起来，前一块卡的out接口连接下一块卡的in 接口，依次串联，最后一块卡的out接口接声卡（主板）的cd_in 接口即可。
海康威视HC、HCS、HC+、HF、MD
海康威视HC、HCS、HC+、HF、MD系列板卡用户使用手册（Ver1.0）非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。
本手册适用于DS-4000HC、DS-4000HC+、DS-4000HF、DS-4000MD系列压缩、解压缩板卡。
本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
本手册的内容将根据产品功能的增强而更新，并将定期改进或更新本手册中描述的产品或程序，更新的内容将会在本手册的新版本中加入，恕不另行通知。
目录第一章产品简介 (3)1．1概述 (3)1．2产品性能 (3)第二章产品安装 (4)2．1 注意事项 (4)2．2 驱动程序安装、删除、更新 (5)2．2．1 没有安装过海康威视HC系列板卡驱动的计算机 (5)2．2．2 已经安装过海康威视HC系列板卡驱动的计算机 (8)2．2．3 成功安装驱动 (8)2．2．4驱动程序更新与删除 (10)2．3 SDK及DEMO软件安装 (11)2．4 媒体播放器插件 (11)第三章技术参数 (15)3．1产品技术参数 (15)3．2所有类型编码卡编码参数介绍 (15)第四章产品应用与开发支持 (17)第五章常见问题解答 (18)第一章产品简介1．1概述1、DS-4000HC、DS-4000HC+、DS-4000HF系列压缩板卡是海康威视第三代视音频压缩卡，采用H.264视频压缩标准，使用高性能的DSP处理器实现音视频压缩编码。
此系列产品包括DS-4004HC、DS-4008HC、DS-4016HCS、DS-4004HC+、DS-4008HC+、DS-4004HF DS-4008HF等型号。
2、DS-4000MD系列解压缩板卡是海康威视第三代视音频解压缩板卡，采用高性能的DSP处理器，实现解压缩海康威视所有压缩系列产品的码流同时实现视音频输出及视频矩阵功能。
此系列产品包括DS-4002MD、DS-4004MD等型号。
全能解码数字矩阵技术方案样本
建设项目方案一、系统连接图1、方案图12、方案图2二、技术与产品优势我公司专业从事大型安防系统数字视频流集中解码、拼接墙显示及控制安防相关设备的研发, 并致力于为客户提供优质的监控产品及系统解决方案。
产品优势: ( 我公司最新研发的Ａ－ＶＤＣ数字解码矩阵)( 一) 、几乎能支持当前国内外所有ＩＰ视频流格式包括H.264、 MPEG-2/4等标准压缩编码格式和高清( ７２０Ｐ, １０８０Ｐ等) 压缩编码格式, 对于用户自定义的协议或其它压缩编码格式信号, 用户只需提供压缩编码协议或其SDK开发包, 其开放平台即可加入。
当前能支持的海康数字ＩＰ标清、高清摄像机, ８０/９０/９１/ＰＣ等全系列编码设备, 大华, ＳＯＮＹ, ＡＶＴＲＡＣＥ, 亚奥…等编码设备。
( 二) 、输出接口包括ＶＧＡ, ＤＶＩ或ＨＤＭＩ, ２口或４口输出。
一台矩阵可同时解码输出１６路高清、３6路Ｄ１、及上百路ＣＩＦ信号, 不同类型的解码输出信号能够任意组合合成输出显示。
同时能经过时间检索硬盘录像机, 同时在所有解码显示窗口回放。
Ａ－ＤＶＣ输入路数不受限制, 输出也能任意级联不受限制。
( 三) 、其全能解码接入、输出预览、录像、灵活画面组合、快速切换、定时轮循、统一预案、虚拟电视墙、时间检索同时多画面输出回放、报警等强大的功能及提供开放式ＳＤＫ控制接口已在业界得到广泛应用。
需求定制:我们还能够根据您的实际需求为您定制高中端、更详细的系统方案及产品。
关于售后: 如果您使用的设备出现一些异常问题, 可致电我们的工程师, 我们将在最短的时间内为您解决。
三、解决方案A-VDC解码数字矩阵是宁波微迪码最新研发的的一种视频解码输出设备, 适用于视频流编码的安防监控中心。
该产品具有全能解码接入、输出预览、录像、灵活画面组合、快速切换、定时轮循、统一预案、虚拟电视墙、时间检索同时多画面输出回放、直接控制电视墙上图像云台, 二次输出控制、报警、远程编码设备配置等强大功能。
视频矩阵说明书
视频矩阵说明书什么是视频矩阵视频矩阵是指通过阵列切换的方法将m路视频信号任意输出至n路监看设备上的电子装置，一般情况下矩阵的输入大于输出即m>n。
有一些视频矩阵也带有音频切换功能，能将视频和音频信号进行同步切换，这种矩阵也叫做视音频矩阵。
目前的视频矩阵就其实现方法来说有模拟矩阵和数字矩阵两大类。
视频矩阵一般用于各类监控场合。
视频矩阵说明书1.视频矩阵安装要由有资格的安装技术员进行，并应当遵守相应规定。
必须防止无关人员不当操作引起故障。
并且安装维护人员要预先考虑，防止由于落物、外来人员破坏、建筑物振动、或其它相似原因引起故障发生。
电源使用AC220V，50-60Hz主电源。
在准备好运行之前不可将设备与电源实际联接，在向各单元供电之前请仔细阅读视频矩阵安装说明书。
1.安装小型矩阵〔S型〕机箱一般要求安装在标准的19英寸机架中，机架高度为1.8″，或宽度为一个机架单元和高度为一倍机架的机箱。
机箱之间空隙必须大于1.75″。
2.中型矩阵〔M型〕机箱一般要求安装在标准的19英寸机架中，机架高度为3.5″，或宽度为一个机架单元和高度为二倍机架的机箱。
机箱之间空隙必须大于1.75″。
3.大型矩阵〔L型〕机箱一般要求安装在标准的19英寸机架中，机架高度为7″，或宽度为一个机架单元和高度为四倍机架的机箱。
机箱之间空隙必须大于1.75″。
4.对于多机箱系统，应在安装前仔细区分不同的机箱号。
视频输入设备应置于机架顶部附近。
注意：所有切换设置必须在连接前完成，供电前检查连接是否正确。
为便于维护效劳，请在所有输入与输出电缆上作标记。
视频连接所有的视频输入〔如摄像机〕，应接到视频输入模块〔ⅥM〕的BNC上；所有的视频输出〔如监视器〕，应接到视频输出模块〔VOM〕的BNC上。
所有视频联接应使用带BNC插头高质量75Ω视频电缆。
所有的视频输出必须在连接中最后一个单元接75Ω终端负载。
中间单元必须设置为高阻.如果不接负载，图像会过亮。
4000扫描线超高清晰度视频系统
4000扫描线超高清晰度视频系统章鉴【期刊名称】《现代电影技术》【年(卷),期】2004(000)003【摘要】超高清晰度视频系统被认为是未来广播服务有希望的接替技术。
本文介绍一种4000扫描线超高清晰度视频系统的设计概念、扫描参数等。
它们都是以观赏时的真实感和所需视角为基础决定的。
摄像系统的研发基于4片电荷耦合器件(CCD)的图像采集技术，其中2片2．5英寸8兆像素的电荷耦合器件用于绿光记录，红光和蓝光则各用1片这样的电荷耦合器件。
为将进入摄像镜头的成像光束分射到这4片电荷耦合器件上，形成拜尔(Bayer)彩色取样图案，引入了二维像素偏置(two-dimensional pixel offset)技术。
此外还研发了4000扫描线显示系统。
与摄像系统中的安排类似，显示系统中采用4个液晶显示器(LCD)，其中两个用于绿色图像的显示，红色和蓝色图像则各用一个液晶显示器。
两个绿色图像显示时沿对角线进行像素偏置。
距离投映银幕3米是观赏的标准距离，观赏的水平视角大于100°，银幕尺寸为320英寸(7米×4米)。
【总页数】7页(P10-16)【作者】章鉴【作者单位】北京电影洗印录像技术厂【正文语种】中文【中图分类】TN94【相关文献】1.《超高清晰度电视系统节目制作和交换视频参数值》行业标准审查会召开 [J], ;2.超高清晰度电视系统视频参数计算和选择 [J], 李桂苓;李彦;徐岩3.NHK扫描线高达4000线的超高清晰图像系统 [J], 徐敏荣4.NHK扫描线高达4000线的超高清晰图像系统 [J], 徐敏荣5.日本广播公司开发了超高清晰度视频系统 [J], 文玉因版权原因，仅展示原文概要，查看原文内容请购买。
网络高清视频解码矩阵技术参数
网络高清视频解码矩阵技术参数主要特性：◆采用插卡式结构，方便扩充与维护◆采用Linux操作系统，运行稳定可靠◆支持不同品牌不同分辨率网络摄像机混合解码◆整机有9个HDMI输出口◆自动搜索网络摄像机的IP地址◆自动检测IP地址冲突，省时省心◆接入的网络摄像机可跨网段，支持ONVIF网络协议◆支持USB鼠标USB键盘操作，模拟三维中文控制键盘操作◆自动绑定键盘切换用的摄像机ID编号，可根据需要更改对应IP的键盘切换ID◆内建数据库，对用户的设置参数都将储存在数据库里◆内建虚拟电脑键盘功能，可用鼠标光标进行字母或汉字编辑◆可对网络摄像机编辑相应的地域信息或名称◆可搜索关键字进行摄像机名称或地域信息查找◆对地域名称、IP地址、键盘ID信息可用鼠标点击升序、降序排列◆每个HDMI输出口可1、4、6、9、16画面分割，每个分割画面都可切换任意网络摄像机信号显示◆可控制兼容ONVIF的网络高清球机，兼容ONVIF的报警信号联动自动切屏◆对已显示的画面可以设置移动侦测报警◆可对某个网络摄像机画面设置隐私遮蔽◆可以分组切换画面，多屏自动轮巡、单屏自动轮巡主要参数：视频输出HDMI输出12路，1920*1080@60/50HZ,1280*720@50/60HZ，1024*768@60HZVGA输出12路，1920*1080@60/50HZ,1280*720@50/60HZ，1024*768@60HZ视频解码参数解码通道72解码能力20路1080P/36路720P/72路D1或72路CIF画面分割数单输出口1/4/9/16外部接口网络接口RJ45 10M/100M/1000Mbps自适应以太网口串行接口标准485键盘接口USB接口10个USB接口其他电源220V功耗≤100W工作温度-10℃--＋55℃工作湿度10％--90％尺寸430mm(长)×300mm（宽）×177mm（高）重量≤7kg前视图。
森林防火监控系统技术方案【精选文档】
森林防火监控系统技术方案杭州海康威视数字技术有限公司第一章概述1.概述森林防火工作是林业部门的工作重点，我国的林业工作正从植树向保树方面发展，森林防火重在防患于未“燃".国家投入大量的人力、物力进行森林火灾的综合预防、扑灭工作中。
但是由于森林本身具有环境复杂、分布区域广阔等特点，单纯依靠人防的办法，不止难以应对频发的险情，而且为此付出的代价和损失也过重。
综合利用新兴的科技手段，采用视频监控手段辅助处理森林防火，尽早发现火情，尽量在火发初期将其扑灭，这样可以减少扑火费用、降低人员伤亡以及提高灭火成功率。
视频监控系统在森林防火工作中发挥了相当重要的作用,视频监控相对于人力监控的优点越来越突出，根据我们长期的工作经验和与林业专家们的探讨，认为林火视频监控有着几大方面的优点：1)便于指挥中心统一监视控制。
2)使抉择者可以观察火点实际情况，以便做出正确反映。
3)可以对火警进行纪录存档,以便后期的察看研究。
4)节省大量人力物力。
2.需求分析根据森林分布区域广，与主管单位距离远的特点,本案认为森林防火监控系统有以下需求：1)采用低照度要求、长焦距、高清晰度的云台摄像机,俯瞰林区中的大范围树木.2)根据监控点分布分散、距离防火检查站等办公区域距离远的特点,视频数据采用前端压缩、无线传输的方式，汇聚到林区防火监控室.3)为了统一管理，提高指挥力度,需要将各林区监控室汇聚的视频上传到森林防火监控指挥中心。
4)指挥中心通过网络，将视频数据分发给其他职能部门，共享森林防火用监控数据。
3.系统建设目标利用建设森林防火监控系统，能有效协助林业局管理森林，保护森林资源不遭受重大损失；协助消防武警和森林警察进行森林火灾隐患的发现和排除、森林火灾的扑灭的工作，降低火灾频率，降低灭火成本，提高灭火成功率。
1.系统设计原理本案充分考虑森林防火系统的特点，有针对性地提出基于IP网络的数字视频联网监控系统.数字视频联网监控系统，主要利用视频编码技术，对模拟信号进行数字化转换，并封装成适合于网络传输的IP数据包，通过成熟、稳定的IP网络，传输到任何一个联网终端，进行远程的视频访问和控制。
数字工业电视系统
1.1数字工业电视系统1.1数字工业电视系统概述工业电视系统利用成熟的工业以太网传输技术，该工业电视系统的特点是：图像传输速率高、抗干扰能力强，可直观地监视（可视）整个矿区中各重要生产环节和设备，如矿井的采区变电所、架空人车、水泵房等重点工作场所，也可及时辅助发现地面或井下生产皮带运输系统，煤罐笼提升系统的故障。
1.1.1数字工业电视功能数字工业电视系统是矿井安全系统的必要组成部分，建设完成后将有利于地面管理部门及时了解各作业地点现场情况，作出正确的调度指挥决策，从而达到安全、高产、高效的生产目的。
数字工业电视系统可以通过硬件接口或软件接口与全矿井综合自动化系统以及其它分支系统进行有机结合，并可以在矿局域网进行传输，局域网浏览。
真正做到在某些地点可实现无人值守，从而达到安全、高产、高效的生产目的。
1.1.3数字工业电视系统组成数字工业电视由以下几部分组成1）监控中心设备：管理服务器、数字矩阵（含解码卡）、视频分配器等设备。
2）前端设备包括：井下本质安全网络摄像仪（含编码卡）、地面彩色摄像机、地面视频服务器（含编码卡）、地面球罩等设备。
3）传输设备包括：矿用工业以太环网、局域网等一系列设备。
1.1..4 数字工业电视系统架构（1）地面、井下生产部分：1)、彩色球型摄像机高清降噪，彩色/黑白，彩色540线，黑白570线，彩色0.12LUX，黑白0.012LUX，AC220V、CS镜头接口、带自动光圈镜头。
由于地面生产楼粉尘较多，此部分全部采用彩色球型摄像机，保证摄像机工作稳定和维护方便，配置8mm自动光圈镜头，观看主要设备或重要场所，能适应复杂的采光环境。
2)、本质安全型网络摄像仪适用于井下爆炸性气体和煤尘的煤矿井下环境中，该摄像仪通过CCD摄像头采集视频信号，视频信号采用H.264压缩技术并转换成以太网信号传输至网络，支持主机B/S、C/S模式访问，实现对井下图像的监控；对外提供一路以太网电缆口和一路以太网光纤口，实现以太网信号的光电转换及各以太网口设备的信息交换。
【全版】网络视频监控后端设备数字视频矩阵推荐PPT
在很多情况下，输入和输出数量很大，如果采用大型矩阵第，造五价章会较后高(矩端阵设是越备大越难作、成本也越高)可以考虑是否能够分组使用，
例如在监控时，可以让显示墙中某些显示设备只显示某一区域的信号，而其它设备各自显示其它特定区域的信号，那么就可将大规模
矩阵折分第成三小节规模的数矩字阵视(如频将矩12阵8×64折分成4台32×16)如果各区之间有可能需要互传信号。
第五章 后端设备
第三节 数字视频矩阵
DS4002MD卡主要参数 操作系统支持Windows2000/XP,及Linux。
作为矩阵使用： 每块卡支持2路矩阵输出，可稳定支持4路。 配合HC卡使用，可实现64×4的视频矩阵，同时保证64路实时压缩。
作为解码使用： 解码功能和原有解码卡完全兼容。 每块卡支持4路解码（实时解码4路CIF、4路2CIF或2路4CIF），2路模拟输出，最高可支持64
解码功能和原有解码卡完全兼容。
第三节卡数完字成视4频路矩模阵拟输出，实现视频矩阵功能。 一个64×4的数字视频矩阵＋实时录像系统 D而VMRD（卡⑵硬是盘实组录现像建视机频网）矩络阵矩的阵关键，MD卡在实现原有解码卡的全部功能外，增加了矩阵输出，实现了视频矩阵功能； 一DS个406042×M4D的卡数主字由要视参1频6数块矩阵DS＋40实0时2M录D像组系成统网络矩阵，同时支持64路网络解码和32路模拟输出。
第五章 后端设备
Wi-Fi
视频采集卡
画面分割器 DVR（硬盘录像机）
数字视频矩阵 视频监控显示设备
提示：双击视频全屏缩放，按Esc键退出全屏
第五章 后端设备
第三节 数字视频矩阵 海康威视的数字视频矩阵解决方案
海康威视已经推出的HC系列压缩卡和即将发布的MD系列矩阵解码卡。HC卡负责系统的录像、 预览、网络传输功能，这部分的应用已经十分成熟。而MD卡是实现视频矩阵的关键，MD卡在实现 原有解码卡的全部功能外，增加了矩阵输出，实现了视频矩阵功能；同时MD卡也可以独立于HC卡， 只做硬件解码卡使用，通过网络连接到远端的视频服务器，即可以是海康威视的板卡也可以是嵌 入式设备，构成网络视频矩阵，这一点和原有解码卡相同，但新的MD卡在功能上和D卡比较，会有 很大的扩充，比如，解码路数大大提高，原有D卡1个DSP只能解1路，现在则至少可以解4路。同时 具备多窗口画面分割功能，用户可以对解码图像做任意组合输出。新增加的同步功能，可以在各 路解码器之间实现同步。
DS4000冗灾解决方案MetroMirror测试报告
DS4000冗灾解决方案MetroMirror测试报告DS4000冗灾解决方案MetroMirror测试报告IBM中国有限公司2005年05月11日目录1 测试目的 (1)2 工作原理 (1)2.1 数据备份原理 (1)远程镜像数据复制方案 (1)3 测试环境 (2)3.1 硬件配置 (2)3.2 软件配置 (2)4 测试项目 (2)4.1 存储系统冗灾功能性测试准备步骤： (2)4.2 冗灾方案的测试 (7)4.2.1 主、备机房间光纤连接断开 (7)4.2.2 模拟主生产机房故障 (8)1测试目的本次测试主要是对由IBM DS4000产品组成的容灾方案进行功能性测试，以便对存储系统容灾的可行性进行验证。
2工作原理2.1数据备份原理远程镜像数据复制方案我们使用的是基于IBM DS4000磁盘系统的增强性远程镜像方案（Enhanced Remote Mirror,简称ERM）。
该方案实现了在跨两个远程站点的存储设备之间进行实时的数据复制的能力，在主站点灾难或不可恢复的错误发生时，你可以将备份站点的存储系统提升为主系统，从而正常地接管IO操作。
测试设备包括两套IBM存储系统DS4500，分别模拟生产站点的存储设备和备份站点的存储设备。
存储设备之间通过SAN光纤交换机连接。
两套存储设备间的数据复制机制通过IBM ERM Metro Mirror实现。
IBM ERM Metro Mirror模式采用同步方式工作，完全可以保证数据一致性。
以下是拓扑示意图：以下是数据流的示意图：3测试环境3.1硬件配置主机IBM p570小型机* 2每台主机配置CPU 1.65MHz*8 内存8G本机硬盘72GB通信网卡10/100M *2 磁盘阵列卡HBA *2电源220V磁盘阵列IBM DS4500 * 2每套磁盘阵列配置EXP700 73.4G * 28EXP700 73.4G * 14存储光纤交换机Brocade 8port * 2网络交换机10M/100M SW * 13.2软件配置操作系统Linux 2套数据库系统DB2 2套本地集群软件Linux Cluster存储管理器SM版本SM9.12存储设备微代码版本06.10.11.00DS4000冗灾测试环境物理连接示意图：4测试项目测试目的是观察相同的数据库操作在ERM MetroMirror环境下，当灾难发生时系统的状态以及恢复过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DS-4000MD、数字视频矩阵方案
视频输出端：MD 卡的视频输出通道。视频输出支持画面分割，每路视频输出最多可划分为 16 窗口，视频矩阵以窗口为单位进行图像切换。 矩阵控制：对于 1 台 PC 中的所有 HC 卡和 MD 卡，HC 卡的每个编码通道和 MD 卡的每个解码 通道， 都可以把本通道的视频输出到任意一块 MD 卡的任意一路显示通道中的任意一个窗口进行显示。 矩阵的基本参数： z 每块 DS-4002MD 支持 2 路矩阵输出，每路输出为 4CIF 分辨率。 z 每块 DS-4004MD 支持 4 路矩阵输出，每路输出为 4CIF 分辨率。 z HC 卡的每个编码通道可以同时支持 1 路显卡预览和 1 路矩阵输出。 z MD 卡的每个解码通道可以同时支持 1 路显卡输出和 2 路矩阵输出。 z 每路视频输出都支持画中画功能，每个窗口的位置动态可调。 z 每路视频输出总的窗口面积之和不能超过 4CIF＋QCIF， 即最大可以实现一个 4CIF 的全屏输 出＋1 个 QCIF 的画中画输出。
杭州海康威视数字技术有限公司版权所有 Copyright(C)HangZhou Hikvision Digital Technology Co,.Ltd 2002-2008. All rights reserved.
DS-4000MD、数字视频矩阵方案
一、 基本性能参数
DS-4000MD 的详细产品型号为 DS-4002MD 和 DS-4004MD。DS-4004MD 产品功能和 2 块 DS-4002MD 相 同。 基于海康威视 DS-4000MD 可以实现数字视频矩阵和硬件解码两大功能。
3)
4)
3. 应用举例
1) HC 卡和 MD 构成 64 路 DVR 系统和 64×4 实时视频矩阵； 在该系统中，由 HC 卡构成 64 路 DVR 系统，这和目前的板卡方案完全相同，另外增加了 2 块 DS-4002MD 完成 4 路模拟输出，实现视频矩阵功能。
2. 视频矩阵功能
视频矩阵功能可以概括为： 视频输入端：由 HC 卡实时采集的视频、MD 卡解码后视频（本地文件或网络实时流） 。
杭州海康威视数字技术有限公司版权所有 Copyright(C)HangZhou Hikvision Digital Technology Co,.Ltd 2002-2008. All rights reserved.
DS-4000MD、数字视频矩阵方案
DS-4000MD、数字视频矩阵方案
目录：
DS-4000MD、数字视频矩阵方案 ................................................................................................. 1 目录： ...................................................................................................................................... 1 一、 基本性能参数 .......................................................................................................... 2 1. 解码功能 .................................................................................................................. 2 2. 视频矩阵功能 .......................................................................................................... 2 二、 数字视频矩阵简介 .................................................................................................. 3 1. 基于HC卡和MD卡的数字视频矩阵构成............................................................... 3 2. 海康威视数字视频矩阵方案的优势和特点........................................................... 3 3. 应用举例 .................................................................................................................. 4 三、 MD卡开发注意事项 ................................................................................................ 5 1. 音频输出、音频预览部分和DS-4004D的差异 ..................................................... 5 2. 视频输出部分和DS-4004D的差异 ......................................................................... 6 3. HC卡、MD卡与H卡、D卡在系统结构上的差异 ................................................. 6 4. HC卡、MD卡的系统坐标与H卡的差异 ................................................................ 7 5. 视频矩阵对窗口大小的要求 .................................................................................. 8 6. 总线带宽对矩阵输出的限制 .................................................................................. 8 四、 附录 .......................................................................................................................... 9 1. MD卡SDK中暂时无效或功能发生变动的API...................................................... 9 2. 视频矩阵的实现过程 .............................................................................................. 9 3. MD卡支持的几种典型的画面分割方式 .......................................................02MD 可做 4 路解码。 每块 DS-4004MD 可做 8 路解码。 支持的码流格式：海康威视 H、HC 系列板卡；海康威视 M、ME、ATM、HC、DVS 系列嵌入式设备。 DS-4002MD 音、视频输出： a) 音频输出：2 路，可在 4 个解码通道中任选 2 路输出。 b) 视频输出：2 路，每路视频输出最多可以划分为 16 个窗口。视频输出功能请参考“视频矩阵部分 ”的说明。 c) 音频预览：每块 DS-4000MD 支持 1 路音频预览输出。 DS-4004MD 音、视频输出： a) 音频输出：4 路，可在 8 个解码通道中任选 4 路输出。 b) 视频输出：4 路，每路视频输出最多可以划分为 16 个窗口。视频输出功能请参考“视频矩阵部分 ”的说明。 c) 音频预览：每块 DS-400xMD 支持 1 路音频预览输出。 软件：从海康威视 3.0 版 SDK 开始提供对 DS-400xMD 的支持。 a) 支持 H 卡、HC 卡和 MD 卡在 1 台 PC 内混插。 b) 在一个 SDK 内同时支持 H 卡、HC 卡和 MD 卡。 c) 解码部分的API，绝大部分和原海康威视DS-4004D解码卡的SDK完全兼容（功能发生变动的API ） 。 详见“附录” 目前 1 台 PC 最多支持 16 块 DS-4002MD 或者 8 块 DS-4004MD 卡，即最多支持 64 路解码，32 路视 频输出。 基本解码性能（值为每解码 1 路视频大约要占用的 DSP 资源） ： a) CIF：10％（512Kb） ；15％（2Mb） b) 2CIF：26％（1Mb） c) DCIF：26％（768Kb） d) 4CIF：45％（1.5Mb） ；50％（3Mb） ※上述测试文件为定码率下的稳定图像。 ※目前对解码器的进一步优化正在进行中，其性能在以后的版本中会不断的得到提升。
2. 海康威视数字视频矩阵方案的优势和特点
1) 成本优势：只需一台 PC 和 MD 卡即可组成一个小型的视频矩阵系统。如果再加入 HC 卡，则可 以将视频矩阵和 DVR 合二为一，降低设备成本，安装、调试方便，集成度高、稳定性强，后期 维护成本低。
杭州海康威视数字技术有限公司版权所有 Copyright(C)HangZhou Hikvision Digital Technology Co,.Ltd 2002-2008. All rights reserved.
二、 数字视频矩阵简介 1. 基于 HC 卡和 MD 卡的数字视频矩阵构成
需要注意的是 MD 卡在视频矩阵中可以同时作为视频输入源和视频输出端， 虽然在硬件上解码和视频 输出在同一块板卡上， 但从用户角度看， 解码通道和视频输出通道可以完全独立地控制。 在 DS-4004D 中，解码和输出必须为一一对应的关系，而 MD 卡中，由于视频矩阵的引入，使视频输出更加灵活。
