◇◆◇◆◇平面机构的运动分析◇◆◇◆◇选择题：仔细阅读每一题，并选择适合的答案。
1、机构中的构件是由一个或多个零件所组成，这些零件间_____产生相对运动。
可以不可以不一定能2、原动件的自由度应为_____。
123、在机构中原动件数目_____机构的自由度时，该机构具有确定的运动。
大于等于小于4、机构具有确定运动的条件是_____。
自由度大于零自由度等于原动件数自由度大于15、由K 个构件汇交而成的复合铰链应具有_____个转动副。
K-1KK+16、一个作平面运动的自由构件有_____个自由度。
1367、通过点、线接触构成的平面运动副称为_____。
转动副移动副高副8、通过面接触构成的平面运动副称为_____。
低副高副移动副9、平面运动副的最大约束数是_____。
12310、杆组是自由度等于_____的运动链。
1原动件数11、具有局部自由度的机构，在计算机构的自由度时，应当首先除去局部自由度。
是否12、具有虚约束的机构，在计算机构的自由度时，应当首先除去虚约束。
是否13、虚约束对运动不起作用，也不能增加构件的刚性。
是否14、若两个构件之间组成两个导路平行的移动副，在计算自由度时应算作两个移动副。
是否15、若两个构件之间组成两个轴线重合的转动副，在计算自由度时应算作两个转动副。
是否16、六个构件组成同一回转轴线的转动副，则该处共有三个转动副。
是否17、当机构的自由度F>0，且等于原动件数，则该机构具有确定的相对运动。
是否18、虚约束对机构的运动有限制作用。
是否19、瞬心是两构件上瞬时相对速度为零的重合点。
是否20、利用瞬心既可以求机构的速度，又可以求加速度。
是否◇◆◇◆◇平面连杆机构及其设计◇◆◇◆◇选择题：仔细阅读每一题，并选择适合的答案。
1、铰链四杆机构存在曲柄的必要条件是最短杆与最长杆长度之和_____其他两杆之和。
<=>=>2、铰链四杆机构存在曲柄的必要条件是最短杆与最长杆长度之和小于或等于其他两杆之和，而充分条件是取_____为机架。
机械原理考试试题及答案详解(2)

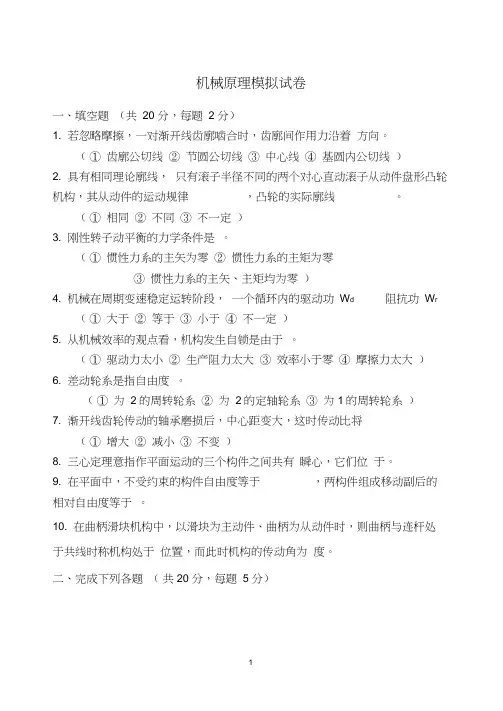

机械原理模拟试卷一、填空题（共20 分，每题 2 分）1. 若忽略摩擦，一对渐开线齿廓啮合时，齿廓间作用力沿着方向。
（① 齿廓公切线② 节圆公切线③ 中心线④ 基圆内公切线）2. 具有相同理论廓线，只有滚子半径不同的两个对心直动滚子从动件盘形凸轮机构，其从动件的运动规律，凸轮的实际廓线。
（① 相同② 不同③ 不一定）3. 刚性转子动平衡的力学条件是。
（① 惯性力系的主矢为零② 惯性力系的主矩为零③ 惯性力系的主矢、主矩均为零）4. 机械在周期变速稳定运转阶段，一个循环内的驱动功W d 阻抗功W r（① 大于② 等于③ 小于④ 不一定）5. 从机械效率的观点看，机构发生自锁是由于。
（① 驱动力太小② 生产阻力太大③ 效率小于零④ 摩擦力太大）6. 差动轮系是指自由度。
（① 为2的周转轮系② 为2的定轴轮系③ 为1的周转轮系）7. 渐开线齿轮传动的轴承磨损后，中心距变大，这时传动比将（① 增大② 减小③ 不变）8. 三心定理意指作平面运动的三个构件之间共有瞬心，它们位于。
9. 在平面中，不受约束的构件自由度等于，两构件组成移动副后的相对自由度等于。
10. 在曲柄滑块机构中，以滑块为主动件、曲柄为从动件时，则曲柄与连杆处于共线时称机构处于位置，而此时机构的传动角为度。
二、完成下列各题（共20 分，每题 5 分）1. 试计算图示机构的自由度 (写出计算公式，若有，请指出复合铰链、局部自由度和虚约束 )。
2. 图示轴颈与轴承组成的转动副，轴颈等速运转，已知： 为摩擦圆半径， Q为作用于轴颈上的外载荷。
(1) 写出轴颈所受总反力 R 12 的大小，并在图中画出其方向； (2) 写出驱动力矩 M d 的表达式，并在图中画出方向。
3. 图示为等效构件在一个稳定运转循环内的等效驱动力矩 M d 与等效阻力矩 M r 的变化曲线，图中各部分面积的值代表功(1) 试确定最大盈亏功Δ W max ； (2) 若等效构 件平均 角速 度 m = 50rad/s ，运转速度不均匀系数δ =0.1，试求等效构件的 min 及 max 的值及发生的 位置。
机械原理试题和答案解析(试题 答案解析)

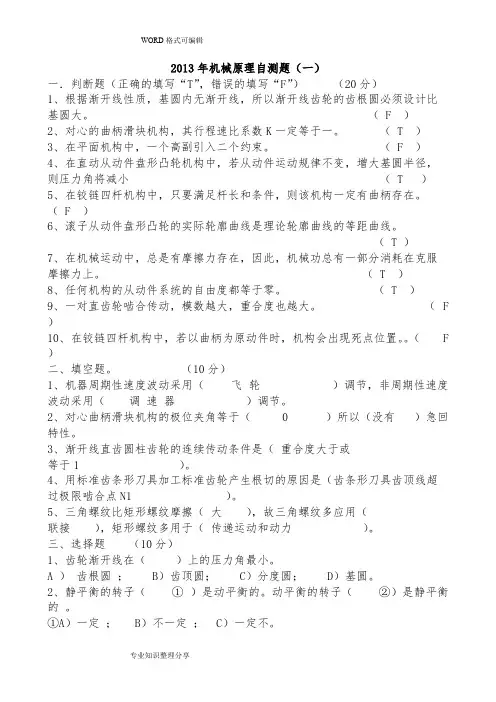

WORD格式可编辑2013年机械原理自测题（一）一．判断题（正确的填写“T”，错误的填写“F”）（20分）1、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮的齿根圆必须设计比基圆大。
（ F ）2、对心的曲柄滑块机构，其行程速比系数K一定等于一。
（ T ）3、在平面机构中，一个高副引入二个约束。
（ F ）4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径，则压力角将减小（ T ）5、在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。
（ F ）6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。
（ T ）7、在机械运动中，总是有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。
（ T ）8、任何机构的从动件系统的自由度都等于零。
（ T ）9、一对直齿轮啮合传动，模数越大，重合度也越大。
（ F ）10、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。
（ F ）二、填空题。
（10分）1、机器周期性速度波动采用（飞轮）调节，非周期性速度波动采用（调速器）调节。
2、对心曲柄滑块机构的极位夹角等于（0 ）所以（没有）急回特性。
3、渐开线直齿圆柱齿轮的连续传动条件是（重合度大于或等于1 ）。
4、用标准齿条形刀具加工标准齿轮产生根切的原因是（齿条形刀具齿顶线超过极限啮合点N1 ）。
5、三角螺纹比矩形螺纹摩擦（大），故三角螺纹多应用（联接），矩形螺纹多用于（传递运动和动力）。
三、选择题（10分）1、齿轮渐开线在（）上的压力角最小。
A ）齿根圆； B）齿顶圆； C）分度圆； D）基圆。
2、静平衡的转子（①）是动平衡的。
动平衡的转子（②）是静平衡的。
①A）一定； B）不一定； C）一定不。
机械原理考试试题一、（共18分）是非判断题（对的填T，错的填F）每小题一分1.平面运动副按其接触特性,可分成转动副与高副;( F )。
2平面四杆机构中，是否存在死点，取决于机架是否与连杆共线。
机械原理试卷试题及答案
机械原理试卷试题及答案一、选择题（每题2分，共20分）1. 机械运动的基本要素是（）。
A. 力B. 运动C. 力和运动D. 力、运动和时间答案：C2. 机械效率的计算公式为（）。
A. 有用功/总功B. 总功/有用功C. 有用功/无用功D. 无用功/总功答案：A3. 杠杆的五要素包括（）。
A. 支点、力臂、力点、力和力矩B. 支点、力臂、力点、力和力C. 支点、力臂、力点、力矩和力D. 支点、力臂、力点、力和阻力答案：A4. 以下哪个不是机械运动的类型？（）A. 平动B. 转动C. 振动D. 扩散答案：D5. 机械的工作原理是通过（）来实现能量的转换和传递。
A. 力B. 运动C. 力和运动D. 力、运动和时间答案：C6. 机械传动中，齿轮传动的特点是（）。
A. 传递距离远B. 传递效率高C. 传递力矩大D. 所有选项都正确答案：D7. 以下哪个不是机械设计中常用的材料？（）A. 钢材B. 塑料C. 木材D. 玻璃答案：D8. 机械运动中，速度和加速度的关系是（）。
A. 速度是加速度的积分B. 加速度是速度的积分C. 速度是加速度的微分D. 加速度是速度的微分答案：D9. 机械运动的稳定性主要取决于（）。
A. 力的平衡B. 力的不平衡C. 力矩的平衡D. 力矩的不平衡答案：C10. 机械运动的周期性是指（）。
A. 运动的重复性B. 运动的连续性C. 运动的不可重复性D. 运动的不连续性答案：A二、填空题（每题2分，共20分）1. 机械运动的基本原理是_______。
答案：牛顿运动定律2. 机械效率的提高可以通过_______来实现。
答案：减少摩擦3. 杠杆的力臂是指_______。
答案：力的作用点到支点的距离4. 机械运动的类型包括_______和_______。
答案：平动、转动5. 机械传动中，链条传动的特点是_______。
答案：传递距离远6. 机械设计中常用的材料包括_______、_______和_______。
机械原理部分试题及解答

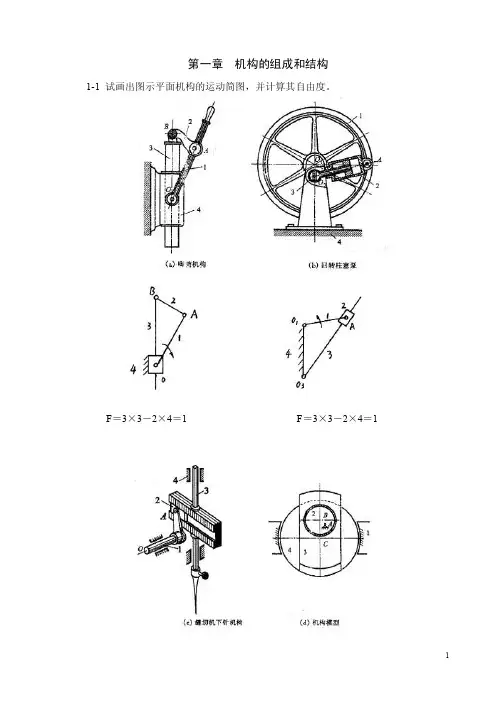

第一章机构的组成和结构1-1 试画出图示平面机构的运动简图，并计算其自由度。
F＝3×3－2×4＝1 F＝3×3－2×4＝1F＝3×3－2×4＝1 F＝3×3－2×4＝11-2 计算图示平面机构的自由度。
将其中高副化为低副。
确定机构所含杆组的数目和级别，以及机构的级别。
（机构中的原动件用圆弧箭头表示。
）F＝3×7－2×10＝1 F＝3×7－2×10＝1 含3个Ⅱ级杆组：6-7，4-5，2-3。
含3个Ⅱ级杆组：6-7，4-5，2-3。
该机构为Ⅱ级机构构件2、3、4连接处为复合铰链。
该机构为Ⅱ级机构F＝3×4－2×5－1＝1 F＝3×3－2×3－2＝1F＝3×5－2×7＝1（高副低代后）F＝3×5－2×7＝1（高副低代后）含1个Ⅲ级杆组：2-3-4-5。
含2个Ⅱ级杆组：4-5，2-3。
该机构为Ⅲ级机构构件2、3、4连接处为复合铰链。
该机构为Ⅱ级机构F＝3×8－2×11－1＝1 F＝3×6－2×8－1＝1F＝3×9－2×13＝1（高副低代后）F＝3×7－2×10＝1（高副低代后）含4个Ⅱ级杆组：8-6，5-7，4-3，2-11。
含1个Ⅱ级杆组6-7。
该机构为Ⅱ级机构含1个Ⅲ级杆组2-3-4-5。
第二章 连 杆 机 构2-1 在左下图所示凸轮机构中，已知r = 50mm ，l OA =22mm ，l AC =80mm,︒=901ϕ，凸轮1的等角速度ω1=10rad/s ，逆时针方向转动。
试用瞬心法求从动件2的角速度ω2。
解：如右图，先观察得出瞬心P 13和P 23为两个铰链中心。
再求瞬心P 12：根据三心定理，P 12应在P 13与P 23的连线上，另外根据瞬心法，P 12应在过B 点垂直于构件2的直线上，过B 点和凸轮中心O 作直线并延长，与P 13、P 23连线的交点即为P 12。
机械原理题库及其答案详解

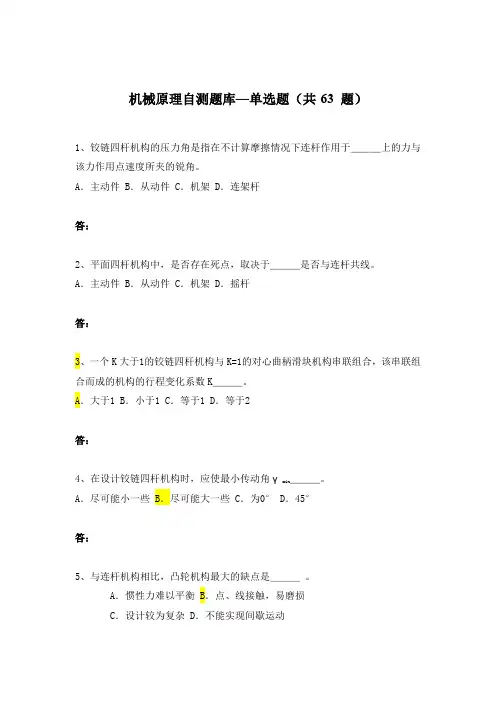

7、＿＿＿盘形凸轮机构的压力角恒等于常数。 A．摆动尖顶推杆 B．直动滚子推杆 C．摆动平底推杆 D．摆动滚子推杆
答：
8、对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆 与对心直动推杆相比，两者在推程段最大压力角的关系为＿＿＿。
A．偏置比对心大 B．对心比偏置大 C．一样大 D．不一定
答：
11、渐开线上某点的压力角是指该点所受压力的方向与该点＿＿＿方向线之间所 夹的锐角。 A.绝对速度 B.相对速度 C.滑动速度 D.牵连速度
答：
12、渐开线在基圆上的压力角为＿＿＿。 A.20° B.0° C.15° D.25°
答：
13、渐开线标准齿轮是指 m、 α 、ha* 、c*均为标准值，且分度圆齿厚＿＿＿齿 槽宽的齿轮。
答：
28、机器运转出现周期性速度波动的原因是＿＿＿。 A．机器中存在往复运动构件，惯性力难以平衡； B.机器中各回转构件的质量分布不均匀；
C.在等效转动惯量为常数时，各瞬时驱动功率和阻抗功率不相等，但其平均 值相等，且有公共周期；
D.机器中各运动副的位置布置不合理。
答：
29、将作用于机器中所有驱动力、阻力、惯性力、重力都转化到等效构件上，求 得的等效力矩和机构动态静力分析中求得的在等效构件上的平衡力矩，两者的关 系应是＿＿＿。
A．球面； B．平面； C．分度圆锥面； D．背锥面； E．轴面
答：
53、从平衡条件可知，动平衡转子＿＿＿静平衡的，静平衡转子＿＿＿动平衡的。 A．一定是； B．不一定是； C．一定不是
答：
54、机器在安装飞轮后，原动机的功率可以比未安装飞轮时。 A．一样 B. 大 C. 小
答：
55、已知一标准渐开线圆柱斜齿轮与斜齿条传动，法面模数 mn=8mm,压力角 α n =20°，斜齿轮齿数 Z1=20，分度圆上的螺旋角 β =15°，此齿轮的节圆直径等于 mm。 A. 169.27 B. 170.27 C. 171.27 D.165.64
机械原理习题及答案讲解
第1章平面机构的结构分析1.1解释下列概念1.运动副；2.机构自由度；3.机构运动简图；4.机构结构分析；5.高副低代。
1.2验算下列机构能否运动，如果能运动，看运动是否具有确定性，并给出具有确定运动的修改办法。
题1.2图题1.3图1.3 绘出下列机构的运动简图，并计算其自由度(其中构件9为机架)。
1.4 计算下列机构自由度，并说明注意事项。
1.5计算下列机构的自由度，并确定杆组及机构的级别(图a所示机构分别以构件2、4、8为原动件)。
题1.4图题1.5图第2章平面机构的运动分析2.1试求图示各机构在图示位置时全部瞬心。
题2.1图2.2在图示机构中，已知各构件尺寸为l AB=180mm , l BC=280mm , l BD=450mm ,l CD=250mm ,l AE =120mm ,φ=30º, 构件AB上点E的速度为v E=150 mm /s ,试求该位置时C、D两点的速度及连杆2的角速度ω2。
2.3 在图示的摆动导杆机构中，已知l AB=30mm , l AC=100mm , l BD=50mm ,l DE=40mm ,φ1=45º,曲柄1以等角速度ω1=10 rad/s沿逆时针方向回转。
求D点和E点的速度和加速度及构件3的角速度和角加速度（用相对运动图解法）。
题2.2图题2.3图2.4 在图示机构中，已知l AB=50mm , l BC=200mm , x D=120mm , 原动件的位置φ1=30º, 角速度ω1=10 rad/s，角加速度α1=0，试求机构在该位置时构件5的速度和加速度，以及构件2的角速度和角加速度。
题2.4图2.5 图示为机构的运动简图及相应的速度图和加速度图。
（1）在图示的速度、加速度多边形中注明各矢量所表示的相应的速度、加速度矢量。
（2）以给出的速度和加速度矢量为已知条件，用相对运动矢量法写出求构件上D 点的速度和加速度矢量方程。
(完整版)机械原理考试试题及答案3篇
试题1一、选择题（每空2分，共10分）1、平面机构中,从动件的运动规律取决于 D .A、从动件的尺寸B、机构组成情况C、原动件运动规律D、原动件运动规律和机构的组成情况2、一铰链四杆机构各杆长度分别为30mm ，60mm,80mm，100mm，当以30mm的杆为机架时,则该机构为 A 机构。
A、双摇杆B、双曲柄C、曲柄摇杆D、不能构成四杆机构3、凸轮机构中，当推杆运动规律采用 C 时，既无柔性冲击也无刚性冲击.A、一次多项式运动规律B、二次多项式运动规律C、正弦加速运动规律D、余弦加速运动规律4、平面机构的平衡问题中，对“动不平衡"描述正确的是 B 。
A、只要在一个平衡面内增加或出去一个平衡质量即可获得平衡B、动不平衡只有在转子运转的情况下才能表现出来C、静不平衡针对轴尺寸较小的转子（转子轴向宽度b与其直径D之比b/D〈0。
2）D、使动不平衡转子的质心与回转轴心重合可实现平衡5、渐开线齿轮齿廓形状决定于 D 。
A、模数B、分度圆上压力角C、齿数D、前3项二、填空题（每空2分，共20分）1、两构件通过面接触而构成的运动副称为低副 .2、作相对运动的三个构件的三个瞬心必在同一条直线上。
3、转动副的自锁条件是驱动力臂≤摩擦圆半径 .4、斜齿轮传动与直齿轮传动比较的主要优点:啮合性能好,重合度大，结构紧凑。
5、在周转轮系中，根据其自由度的数目进行分类：若其自由度为2，则称为差动轮系 ,若其自由度为1,则称其为行星轮系。
6、装有行星轮的构件称为行星架（转臂或系杆） .7、棘轮机构的典型结构中的组成有：摇杆、棘爪、棘轮等。
三、简答题（15分)1、什么是构件？答：构件：机器中每一个独立的运动单元体称为一个构件;从运动角度讲是不可再分的单位体。
2、何谓四杆机构的“死点"？答：当机构运转时，若出现连杆与从动件共线时,此时γ=0，主动件通过连杆作用于从动件上的力将通过其回转中心，从而使驱动从动件的有效分力为零，从动件就不能运动，机构的这种传动角为零的位置称为死点。
机械原理试题及答案解析试题 答案解析
机械原理试题及答案解析试题答案解析（一）一．判断题（正确的填写“T”，错误的填写“F”）（20分）1、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮的齿根圆必须设计比基圆大。
（ F ）2、对心的曲柄滑块机构，其行程速比系数K一定等于一。
（ T ）3、在平面机构中，一个高副引入二个约束。
（ F ）4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径，则压力角将减小（ T ）5、在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。
（ F ）6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。
（ T ）7、在机械运动中，总是有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。
（ T ）8、任何机构的从动件系统的自由度都等于零。
（ T ）9、一对直齿轮啮合传动，模数越大，重合度也越大。
（ F ）10、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。
（ F ）二、填空题。
（10分）1、机器周期性速度波动采用（飞轮）调节，非周期性速度波动采用（调速器）调节。
2、对心曲柄滑块机构的极位夹角等于（ 0 ）所以（没有）急回特性。
3、渐开线直齿圆柱齿轮的连续传动条件是（重合度大于或等于1 ）。
4、用标准齿条形刀具加工标准齿轮产生根切的原因是（齿条形刀具齿顶线超过极限啮合点N1 ）。
5、三角螺纹比矩形螺纹摩擦（大），故三角螺纹多应用（联接），矩形螺纹多用于（传递运动和动力）。
三、选择题（10分）1、齿轮渐开线在（）上的压力角最小。
A ）齿根圆；B）齿顶圆； C）分度圆； D）基圆。
2、静平衡的转子（① ）是动平衡的。
动平衡的转子（②）是静平衡的。
①A）一定； B）不一定； C）一定不。
②A）一定； B）不一定：C）一定不。
3、满足正确啮合传动的一对直齿圆柱齿轮，当传动比不等于一时，他们的渐开线齿形是（）。
A）相同的； B）不相同的。
4、对于转速很高的凸轮机构，为了减小冲击和振动，从动件运动规律最好采用（）的运动规律。
机械原理考试试题及答案详解 (7)
机械原理模拟试卷一、选择填空题(共20分，每题2分)1. 在平面中，两构件都自由时有个相对自由度；当它们通过面接触形成运动副时留有个相对自由度。
( ①1 ②2 ③3 ④6 )2. 压力角是衡量机械的一个重要指标；为了降低凸轮机构压力角应采取的一个措施是。
(①效率②传力性能③减小滚子半径④增大基圆半径) 3. 刚性转子静平衡的实质是；而刚性转子动平衡需要采用两个平衡基面的原因是因为其力学条件需要满足。
(①增加质量②调整质心的位置③惯性力系的主矢、主矩均为零) 4. 飞轮是用于调节速度波动的；它具有很大的。
( ①周期性②非周期性③转动惯量④质量)5. 机械效率可用式表示（其中M d表示实际驱动力矩，M d0表示理想驱动力矩，M r表示实际阻力矩，M r0表示理想阻力矩）。
( ①M r0 / M d0②M d0 / M d③M d / M d0④M r / M d )6. 周转轮系中若两个中心轮都不固定，该轮系是；其给系统一个- H后所得到的转化轮系是。
( ①差动轮系②行星轮系③复合轮系④定轴轮系)7. 斜齿轮的标准参数在；圆锥齿轮的标准参数在。
(①大端②端面③法面④主剖面)8. 在以下机构中，机构不具有急回特性。
(①曲柄摇杆②摆动式导杆③对心式曲柄滑块)9. 速度瞬心法只能用于分析；绝对瞬心是与之间的瞬心。
(①加速度②活动构件③速度④机架)10. 在按照标准中心距安装时，两齿轮的分别与各自的重合。
( ① 基圆 ② 节圆 ③ 齿顶圆 ④ 分度圆 )二、完成下列各题(共24分)1. 试计算图示机构的自由度(写出计算公式，指出复合铰链、局部自由度和虚约束)。
2. 已知机组在稳定运转周期的等效阻力矩M r -ϕ变化曲线（实线）和等效驱动力矩M d -ϕ变化曲线（虚线）如图所示，等效驱动力矩为常数M d =19.6N·m ，主轴的平均角速度ωm =10rad/s ，为减小主轴的速度波动，现装上一个飞轮，飞轮的转动惯量J F =9.8kg·m 2。
《机械原理》试题解析
《机械原理》试题计算图示机构的自由度。
(00021)在图示平面运动链中，若构件1为机架，构 件5为原动件，则成为 _____________________________________ 级机构；若以构 件2为机架，3为原动件，则成为 __________________________ 级机 构；若以构件4为机架，5为原动件，则成为 _______________________ 级机构。
(00076)试对图示翻台机构：0011100100 00128 001254(1)绘出机构简图；(2)计算自由度；(3)进行结构分析。
图中箭头所在构件为原动件(00078)试计算图示机构的自由度。
(若有复合铰链、局部自由度或虚约束，必须明确指出。
〕并指出杆组的数目与级别以及机构级别。
(00361)求图示机构的速度瞬心的数目，并在图中标出其中的12个瞬心(00358)图示齿轮-连杆机构中，已知齿轮2和5的齿数相等，即Z2=z5，齿轮2以‘2=100 rad/s顺时针方向转动，试用瞬心法求构件3的角速度匕的大小和I DC二90 mm，I AD T BC =125 mm，「1=15。
当构件1 以等角速度「1=10 rad/s 逆时针方向转动时，用瞬心法求C点的速度。
ft t—0* 002m/mm(00381)试求图示机构的全部瞬心，并应用瞬心法求构件3的移动速度V3的大小和方向。
图中已知数据h=50 mm， 1 =60 ，^=10 rad/s。
(02195)图示曲柄滑块机构。
A、B、C处细实线圆为转动副的摩擦圆，移动副摩擦角为，P d为作用在(00401)在 图示 机构中，I AB =150 mm , I DE =150 mm , I BC =300 mm , I CD =400 mm , I AE =280 mm , AB —DE , 1 =2 rad/s,顺 时 针 方 向，「4 =1 rad/s, 逆时针方向， 取比例尺1| = 0.01 m/mm 。
机械原理真题试卷及其答案
机械原理真题及其答案一、填空题(每题2分，共20分)1. 两个作平面运动的构件，相对瞬心的绝对速度。
( ①均为零②不相等③不为零且相等)2. 机械自锁的条件是。
( ①效率大于零②效率大于1 ③效率小于或等于零)3. 对于滚子从动件盘形凸轮机构，若两个凸轮具有相同的理论轮廓线，只因滚子半径不等而导致实际廓线不相同，则两机构从动件的运动规律。
( ①不相同②相同③不一定相同)4. 差动轮系是指自由度。
( ①为1的周转轮系②为2的定轴轮系③为2的周转轮系) 5. 曲柄滑块机构若存在死点时，其主动件必须是，在此位置与共线。
( ①曲柄②连杆③滑块)6. 对于动不平衡的回转构件，平衡重需加在与回转轴垂直的回转平面上。
( ①一个②两个③ 0个)7. 两构件组成平面转动副时，则运动副使构件间丧失了的独立运动。
( ①二个移动②二个转动③一个移动和一个转动)8. 若忽略摩擦，一对渐开线齿轮啮合时，齿廓间作用力沿着方向。
( ①齿廓公切线②节圆公切线③中心线④基圆内公切线)9. 机械是和的总称。
10. 若标准直齿圆柱齿轮与正变位齿轮的参数m， ，Z，h a*均相同，正变位齿轮与标准齿轮比较，其分度圆齿厚，齿槽宽，齿顶高，齿根高。
二、简答题(每题6分，共24分)1. 计算图示机构自由度，若有复合铰链、局部自由度及虚约束需指出。
2. 用速度瞬心法求图示机构在该位置时滑块3的瞬时速度v 3(用符号表示)。
3. 重量G=40N 的滑块1，在倾角β=30°的驱动力P 作用下沿水平面做等速运动。
接触面间摩擦系数f = 0.286，试用图解法求力P 。
4. 均质圆盘上装有二个螺钉并钻有一个孔，它们的不平衡重及位置如图所示，为使该圆盘平衡，拟在R=150mm 的圆周上加一重块Q ，试求Q 的大小及其所在方位（画在图上）。
三、已知某机械一个稳定运转循环内的等效阻力矩M r 如图所示，等效驱动力矩M d 为常数，等效构件的最大及最小角速度分别为n max =200r /min 及n max =180r /min 。
机械原理试题库(含答案)
机械原理---1第2章机构的结构分析一、正误判断题：（在括号内正确的画“√”，错误的画“×”）1.在平面机构中一个高副引入二个约束。
（×）2.任何具有确定运动的机构都是由机架加原动件再加自由度为零的杆组组成的。
（√）3.运动链要成为机构，必须使运动链中原动件数目大于或等于自由度。
（×）4.平面机构高副低代的条件是代替机构与原机构的自由度、瞬时速度和瞬时加速度必需完全相同。
（√）5.当机构自由度F＞0，且等于原动件数时，该机构具有确定运动。
（√）6.若两个构件之间组成了两个导路平行的移动副，在计算自由度时应算作两个移动副。
（×）7.在平面机构中一个高副有两个自由度，引入一个约束。
（√）8.在杆组并接时，可将同一杆组上的各个外接运动副连接在同一构件上。
（×）9.任何机构都是由机架加原动件再加自由度为零的基本杆组组成。
因此基本杆组是自由度为零的运动链。
（√）10.平面低副具有2个自由度，1个约束。
（×）二、填空题1.机器中每一个制造单元体称为零件。
2.机器是在外力作用下运转的，当外力作功表现为盈功时，机器处在增速阶段，当外力作功表现为亏功时，机器处在减速阶段。
3.局部自由度虽不影响机构的运动，却减小了高副元素的磨损，所以机构中常出现局部自由度。
4.机器中每一个独立的运动单元体称为构件。
5.两构件通过面接触而构成的运动副称为低副；通过点、线接触而构成的运动副称为高副。
6.平面运动副的最大约束数为 2 ，最小约束数为 1 。
7.两构件之间以线接触所组成的平面运动副，称为高副，它产生2 个约束。
三、选择题1.机构中的构件是由一个或多个零件所组成,这些零件间 B 产生任何相对运动。
A.可以B.不能C.变速转动或变速移动2.基本杆组的自由度应为 C 。
A.－1B. +1C. 03.有两个平面机构的自由度都等于1，现用一个带有两铰链的运动构件将它们串成一个平面机构，则其自由度等于 B 。
《机械原理》试题及答案解析
出卷人：孙来宁《机械原理》试题（A）年级：13级专业：本科一、填空题(本大题共14小题，每空1分，共20分)1、同一构件上各点的速度多边形必于对应点位置组成的多边形。
2、在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。
3、机械系统的等效力学模型是具有，其上作用有的等效构件。
4、无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。
5、平面连杆机构中，同一位置的传动角与压力角之和等于。
7、增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。
8、平行轴齿轮传动中，外啮合的两齿轮转向相，内啮合的两齿轮转向相。
9、轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是轮系。
10、三个彼此作平面运动的构件共有个速度瞬心，且位于。
11、铰链四杆机构中传动角为，传动效率最大。
12、.连杆是不直接和相联的构件；平面连杆机构中的运动副均为。
13、一个齿数为Z，分度圆螺旋角为的斜齿圆柱齿轮，其当量齿数为。
14、标准直齿轮经过正变位后模数，齿厚。
二、判断题(正确的打√，错误的打×) (本大题共10小题，每小题2分，共20分)1、对心曲柄滑块机构都具有急回特性。
（）2、渐开线直齿圆柱齿轮的分度圆与节圆相等。
（）3、当两直齿圆柱齿轮的安装中心距大于标准中心距时，为保证无侧隙啮合，应采用正传动。
（）4、凸轮机构中当从动件的速度有有限量突变时，存在柔性冲击。
（）5、用飞轮调节周期性速度波动时，可将机械的速度波动调为零。
（）6、动平衡的转子一定满足静平衡条件。
（）7、斜齿圆柱齿轮的法面压力角大于端面压力角。
（）8、加工负变位齿轮时,齿条刀具的分度线应向远离轮坯的方向移动。
( )9、在铰链四杆机构中，固定最短杆的邻边可得曲柄摇杆机构。
（）10、平底直动从动件盘状凸轮机构的压力角为常数。
（）三、简答题(本大题共6小题，每小题5分，共30分)1、造成转子不平衡的原因是什么？平衡的目的又是什么？2、凸轮实际工作廓线为什么会出现变尖现象？设计中如何避免？3、什么是机械的自锁？移动副和转动副自锁的条件分别是什么？4.什么是齿轮的节圆？标准直齿轮在什么情况下其节圆与分度圆重合？5、什么是传动角？它的大小对机构的传力性能有何影响？铰链四杆机构的最小传动角在什么位置？6、渐开线具有的特性有哪些？四、计算题(本大题共5小题，每小题6分，共30分)1、求图示机构的全部瞬心和构件1、3的角速度比。
机械原理试题答案
机械原理试题答案一、选择题1. 机械原理中，关于连杆机构的基本描述，以下哪项是正确的？A. 连杆机构至少需要三个构件才能形成闭环。
B. 连杆机构中，曲柄和摇杆的功能是相同的。
C. 四连杆机构可以实现直线运动和曲线运动的转换。
D. 连杆机构的自由度总是大于其构件数。
答案：C2. 在平面机构中，若要实现一个连杆的往复直线运动，通常采用哪种类型的四连杆机构？A. 曲柄摇杆机构B. 双曲柄机构C. 双摇杆机构D. 曲柄导杆机构答案：A3. 机械原理中，关于齿轮传动的基本特性，以下哪项是错误的？A. 齿轮传动可以实现两个轴之间的运动和动力的传递。
B. 齿轮传动可以实现任意两轴之间的传动比。
C. 齿轮传动具有较高的传动效率。
D. 齿轮传动可以实现轴之间的固定传动比。
答案：B4. 在机械原理中，关于凸轮机构的描述，以下哪项是正确的？A. 凸轮机构可以实现复杂的运动规律。
B. 凸轮机构通常用于实现连续的旋转运动。
C. 凸轮机构的制造成本高于齿轮机构。
D. 凸轮机构可以实现精确的定时控制。
答案：A5. 机械原理中，关于带传动的基本特性，以下哪项是错误的？A. 带传动具有较好的缓冲减振性能。
B. 带传动可以实现较大的传动距离。
C. 带传动的传动比是固定的。
D. 带传动适用于高速传动。
答案：C二、填空题1. 在四连杆机构中，最短连杆的长度称为__________，它对机构的运动特性有重要影响。
答案：最短连杆2. 齿轮传动中，两个齿轮的__________之比称为传动比，它决定了输出轴的转速和扭矩。
答案：齿数3. 凸轮机构中，凸轮的轮廓形状决定了从动件的__________规律。
答案：运动4. 带传动中，__________的松紧程度对传动的稳定性和效率有直接影响。
答案：带5. 曲柄滑块机构中，曲柄的旋转运动通过__________转换为滑块的直线运动。
答案：滑块三、简答题1. 请简述曲柄摇杆机构的工作原理及其应用场景。
机械原理考试题含答案
机械原理考试题含答案一、单选题（共50题，每题1分，共50分）1、金属切削机床的主轴、拖板属于机器的（）部分。
A、传动B、动力C、执行正确答案：C2、直齿圆锥齿轮应用于两轴（）的传动。
A、相交B、相错C、平行正确答案：A3、导向平键主要采用（）键连接。
A、紧B、较松C、较紧正确答案：B4、定轴轮系传动比大小与轮系中惰轮的齿数（）。
A、无关B、有关，成正比C、有关，成反比正确答案：A5、渐开线齿轮的模数m和齿距p的关系为（）。
A、p=πmB、m=πpC、pm=π正确答案：A6、三星轮换向机构是利用（）来实现从动轴回转方向的改变。
A、首轮B、末轮C、惰轮正确答案：C7、８．V带安装后，要检查带的松紧程度是否合适，一般以拇指按下（）ｍｍ为宜。
A、20B、5C、15正确答案：C8、铰链四杆机构中，各构件之间均以（）相连接。
A、螺旋副B、转动副C、移动副正确答案：B9、采用（）普通平键时，轴上键槽的切制用指状铣刀加工。
A、A型B、B型C、A型和B型正确答案：A10、当曲柄摇杆机构出现死点位置时，可在从动曲柄上（）使其顺利通过死点位置。
A、加设飞轮B、减少阻力C、加大主动力正确答案：A11、铰链四机构中，最短杆件与最长杆件长度之和小于或等于其余两杆件的长度之和时，机构中一定有（）。
A、摇杆B、曲柄C、连杆正确答案：B12、卧式车床走刀系统采用的是（）换向机构。
A、离合器锥齿轮B、滑移齿轮C、三星轮正确答案：C13、蜗轮轮齿的常用材料是（）。
A、铸造锡青铜B、20Cr钢C、45钢正确答案：A14、齿条的齿廓是（）。
A、直线B、圆弧C、渐开线正确答案：A15、两被连接件上均为通孔且有足够装配空间的场合应采用（）。
A、螺栓连接B、螺钉连接C、螺柱连接正确答案：A16、在曲柄滑块机构应用中，往往用一个偏心轮代替（）。
A、机架B、滑块C、曲柄正确答案：C17、根据（）的不同，平键可分为A型、B型、C型三种。
A、截面形状B、尺寸大小C、端部形状正确答案：C18、台虎钳的夹紧机构是采用（）。
机械原理考试题及答案
机械原理考试题及答案一、选择题1. 在机械原理中，以下哪个是滑动副中的能量消耗形式？A. 惯性能量消耗B. 摩擦能量消耗C. 弹性变形能量消耗D. 热能消耗答案：B. 摩擦能量消耗2. 以下哪个是机械原理中的主动副？A. 内摩擦副B. 曲柄副C. 轴颈副D. 引导副答案：B. 曲柄副3. 在机械原理中，以下哪个是传动副的常用形式？A. 齿轮传动B. 蜗杆传动C. 皮带传动D. 滚珠传动答案：A. 齿轮传动4. 以下哪个是机械原理中的换向机构？A. 丹麦传动B. 凸轮机构C. 卡盘机构D. 蜗杆机构答案：B. 凸轮机构5. 在机械原理中，以下哪个是拉力传递副的特点？A. 速度比不变B. 力矩比不变C. 功比不变D. 运动规律不变答案：B. 力矩比不变二、填空题1. 机械原理中，______副是指两个零件相对接触，实现相对运动。
答案：固接2. 以下是机械原理中的______的常见应用形式：齿轮、蜗杆、带传动、联轴器等。
答案：传动副3. 机械原理中，________是指能实现相对运动的构件。
答案：机构4. 换向机构能改变传动方向和传动的______。
答案：运动规律5. 机械原理中，______是指两个相对运动的零部件间的接触面。
答案：滑动面三、解答题1. 请简要描述机械原理中的滚动副。
滚动副是指通过滚动接触实现相对运动的副件。
与滑动副相比，滚动副具有摩擦小、能耗低、寿命长等优点。
常见的滚动副有滚珠副、滚子副等。
滚动副的基本原理是利用滚体在滚道上滚动，使两个零件之间实现相对运动。
2. 请简述弹簧副的作用。
弹簧副是一种能够储存和释放弹性变形能的副件。
在机械原理中，弹簧副常用于提供减震、缓冲、保持和复位等功能。
通过调节弹簧的刚度和预紧力，可以实现对应用系统的力学特性的调节和控制。
3. 请解释机械原理中的行程和开度的概念，并阐述二者之间的关系。
在机械原理中，行程是指机构零件无滞后地运动到规定位置的距离。
行程通常用长度单位表示。
机械原理（完整全面的题库+答案）
机械原理（完整全面的题库+答案）机械原理自测题库—单选题（共 63 题）1、铰链四杆机构的压力角是指在不计算摩擦情况下连杆作用于B 上的力与该力作用点速度所夹的锐角。
A．主动件B．从动件C．机架 D．连架杆2、平面四杆机构中，是否存在死点，取决于 B 是否与连杆共线。
A．主动件B．从动件C．机架 D．摇杆3、一个K大于1的铰链四杆机构与K=1的对心曲柄滑块机构串联组合，该串联组合而成的机构的行程变化系数K A 。
A．大于1 B．小于1 C．等于1 D．等于24、在设计铰链四杆机构时，应使最小传动角γmin B 。
A．尽可能小一些B．尽可能大一些C．为0° D．45°5、与连杆机构相比，凸轮机构最大的缺点是 B 。
A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动6、与其他机构相比，凸轮机构最大的优点是 A 。
A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度 D．从动件的行程可较大7、 C 盘形凸轮机构的压力角恒等于常数。
A．摆动尖顶推杆 B．直动滚子推杆C．摆动平底推杆 D．摆动滚子推杆8、对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为 D 。
A．偏置比对心大 B．对心比偏置大C．一样大 D．不一定9、下述几种运动规律中， B 既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。
A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律 D．简谐运动规律（余弦加速度运动规律）10、对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用 A 措施来解决。
A．增大基圆半径 B．改用滚子推杆C．改变凸轮转向 D．改为偏置直动尖顶推杆11、渐开线上某点的压力角是指该点所受压力的方向与该点A 方向线之间所夹的锐角。
A.绝对速度B.相对速度C.滑动速度 D.牵连速度12、渐开线在基圆上的压力角为 B 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2013年机械原理自测题（一）一．判断题（正确的填写“T”，错误的填写“F”）（20分）1、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮的齿根圆必须设计比基圆大。
（ F ）2、对心的曲柄滑块机构，其行程速比系数K一定等于一。
（ T ）3、在平面机构中，一个高副引入二个约束。
（ F ）4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径，则压力角将减小（ T ）5、在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。
（ F ）6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。
（ T ）7、在机械运动中，总是有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。
（ T ）8、任何机构的从动件系统的自由度都等于零。
（ T ）9、一对直齿轮啮合传动，模数越大，重合度也越大。
（ F ）10、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。
（ F ）二、填空题。
（10分）1、机器周期性速度波动采用（飞轮）调节，非周期性速度波动采用（调速器）调节。
2、对心曲柄滑块机构的极位夹角等于（ 0 ）所以（没有）急回特性。
3、渐开线直齿圆柱齿轮的连续传动条件是（重合度大于或等于1 ）。
4、用标准齿条形刀具加工标准齿轮产生根切的原因是（齿条形刀具齿顶线超过极限啮合点N1 ）。
5、三角螺纹比矩形螺纹摩擦（大），故三角螺纹多应用（联接），矩形螺纹多用于（传递运动和动力）。
三、选择题（10分）1、齿轮渐开线在（）上的压力角最小。
A ）齿根圆； B）齿顶圆； C）分度圆； D）基圆。
2、静平衡的转子（①）是动平衡的。
动平衡的转子（②）是静平衡的。
①A）一定； B）不一定； C）一定不。
②A）一定； B）不一定： C）一定不。
3、满足正确啮合传动的一对直齿圆柱齿轮，当传动比不等于一时，他们的渐开线齿形是（）。
A）相同的； B）不相同的。
4、对于转速很高的凸轮机构，为了减小冲击和振动，从动件运动规律最好采用（）的运动规律。
A）等速运动； B）等加等减速运动； C）摆线运动。
5、机械自锁的效率条件是（）。
A）效率为无穷大： B）效率大于等于1； C）效率小于零。
四、计算作图题：（共60分）注：凡图解题均需简明写出作图步骤，直接卷上作图，保留所有作图线。
1、计算下列机构的自由度。
（10分）F = 3×8－2×11 = 2 F = 3×8－2×11 － 1 = 12、在图4-2所示机构中，AB = AC ，用瞬心法说明当构件1以等角速度转动时，构件3与机架夹角Ψ为多大时，构件3的ω3 与ω1 相等。
（10分）当ψ = 90°时，P13趋于无穷远处，在图4-3所示凸轮机构中，已知偏心圆盘为凸轮实际轮廓，其余如图。
试求：（μl = m/mm ）（10分）1) 基圆半径R；2) 图示位置凸轮机构的压力角α；3）凸轮由图示位置转90°后，推杆移动距离S。
4、已知图4-4所示车床尾架套筒的微动进给机构中Z1 = Z2 = Z4 = 16 Z3 = 48 ，丝杆的螺距 t = 4 mm 。
慢速给时齿轮1和齿轮2啮合；快速退回时齿轮1插入内齿轮4。
求慢速进给过程中和快速退回过程中手轮回转一周时，套筒移动的距离各为多少？（10分）解：慢进时：1-2-3-H 为行星轮系移动距离快进时：1、4为一整体。
5、设计一铰链四杆机构，已知其摇杆CD的行程速比系数 K = 1，摇杆长CD = 50mm , 摇杆极限位置与机架AD所成的角度φ1 = 30°，φ2 = 90°如图4-5所示。
求曲柄AB、连杆BC和机架AD的长度。
（10分）（θ= 180°（K-1）/（K+1））6、图4-6所示为一对互相啮合的渐开线直齿圆柱齿轮。
已知n-n 为两齿廓接触点的公法线，试在该图上⑴标出节点P⑵画出啮合角α'⑶画出理论啮合线N1 N2⑷画出实际啮合线B1 B2⑸在轮2齿廓上标出与轮1齿廓上A1点相啮合的A2点。
（10分）机械原理自测题（二）机械原理考试试题一、（共18分）是非判断题（对的填T，错的填F）每小题一分1.平面运动副按其接触特性,可分成转动副与高副;( F )。
2平面四杆机构中，是否存在死点，取决于机架是否与连杆共线。
(F)3一个K大于1的铰链四杆机构与K=1的对心曲柄滑块机构串联组合，该串联组合而成的机构的行程变化系数K大于1。
(T)4．与其他机构相比，凸轮机构最大的优点是可实现各种预期的运动规律。
(T) 5．渐开线直齿圆柱齿轮传动的重合度是实际啮合线段与齿距的比值。
(F)6．渐开线直齿圆柱齿轮与齿条啮合时，其啮合角恒等于齿顶圆上的压力角。
（F）7．斜齿圆柱齿轮的标准模数和标准压力角在法面上。
（T）8、曲柄滑块机构中，当曲柄与机架处于两次互相垂直位置之一时，出现最小传动角。
(T)9.平底垂直于导路的直动推杆盘形凸轮机构中，其压力角等于零。
(T)10．一对渐开线圆柱齿轮传动，其分度圆总是相切并作纯滚动，（F）11．一对平行轴外啮合斜齿圆柱齿轮传动的正确啮合条件为摸数、压力角、螺旋角大小相等。
（F）12机械零件和机构是组成机械系统的基本要素。
（F）13机电一体化系统由动力系统、传感系统、控制系统三个要素组成。
（F）14机械设计有开发性设计、适应性设计、变型设计三类不同的设计。
（T）15运动系数t反映了在一个运动循环中，槽轮的运动时间在一个间歇周期中所占的比例。
（T）16在齿轮运转时，其中至少有一个齿轮的几何轴线绕另一齿轮的几何轴线运动的齿轮系称为复合齿轮系。
（F）17采用不同的功能原理，能实现机器的同一使用要求或工艺要求。
（T）18表达机械各执行机构（构件）在一个运动环中各动作的协调配合关系的简单明确图，称为机械运动循环图。
（T）二、（6分）试计算下列运动链的自由度数.(若有复合铰链,局部自由度或虚约束,必须明确指出)，打箭头的为原动件，判断该运动链是否成为机构.解： n=6; p5=8, p4=1; F=1，（3分）H处虚约束；D处局部自由度。
（2分）运动确定（1分）三、（16分）已知如图所示的平面四杆机构，各构件的长度L AB=15mm，L BC=60 mm，L DC=30 mm，L AD=50 mm，试判断：1．该机构为那种基本机构类型。
2．若构件L AB为原动件，此机构是否存在急回。
3．该机构在何种条件下会出现死点，画出机构死点发生的位置。
解：1. 因为 15+60<30+50 且连架杆为最短杆，故为曲柄摇杆机构（6分）2 . 存在急回（5分）3．在DC杆为主动件时会出现死点，位置在AB与BC杆两次共线处。
（5分）四、（15分）如图所示的（a）(b)两图均为实际轮廓为圆的偏心凸轮机构，1．画出图(a)的基圆半径r b和图示位置时的位移S2．画出(a) (b)两图图示位置时的压力角ɑ，3．分别指出(a) (b)两图凸轮机构的理论轮廓是圆还是非圆，其两凸轮机构的运动规律是否相同？解：1（5分） 2（5分）3 (a)图凸轮机构理论轮廓是圆，(b)图凸轮机构理论轮廓是非圆，运动规律不相同。
（5分）五、（共25分）1（15分）如图所示的轮系，已知各轮齿数分别为:：Z1=20，Z2=14，Z3=13，Z4=20。
Z5=16，Z6=32，模数m=2mm，压力角α=200，1．试分别求出齿轮的分度圆直径d1、d2、d3、d4、d5、d6，，2．为使各齿轮加工时不产生根切。
试确定这三队齿轮Z1与Z 2，Z3与Z4。
Z5与Z6的传动类型。
3．按不产生根切的最小变位系数公式,求出Z3与Z4的变位系数x3,、x4、基圆直径d b1、d b2和齿顶圆直径d b1、d b2。
解：1． d1 = 40mm，d2 = 28mm、d3 =26mm、d4 =40mmd5 =32mm、d6 = 64mm （4分）2．轮1、2采用等移距变位齿轮传动，3、4采用正传动（5分）3．最小变位系数 17-14/17=da1=、da2=；d f1=、d f2= （6分）2．（10分）已知斜齿轮传动齿数Z1=20，Z2=40，模数m n=8mm，压力角α=200，中心距a=250mm，试求其1．螺旋角β2．齿顶圆直径d a1,d a23．不产生会根切的最少齿数解：1．螺旋角β= （4分）2．齿顶圆直径d a1=, d a2=, （4分）23．不产生根切的最少齿数 Zmin = 15 （2分）六、（152=z3=40, z4=100,z5=z6=z7=30，试求传动比i17。
解z1. z2为定轴轮系 z5 z6 z7为定轴轮系（5分）z2’ z3 z4 z5,(H) 为周转轮系（7分）分别列方程联立求解得 i17=12 （3分）七．（5分）利用四杆机构的功能，将连杆机构作为驱动件，去掉废旧自行车的链条，将废旧自行车改装成能在宿舍里锻炼身体的小装置，试画出构思的机构简图，并说出连杆机构的类型和主动件构件的名称解：曲柄摇杆机构、（3分）摇杆为主动件。
（2分）2007年《机械原理》考试题与解答一、单项选择题（共18分，每小题2分）1、____ B _是构成机械的最小单元，也是制造机械时的最小单元。
A．机器 B．零件 C．构件 D．机构。
2、曲柄摇杆机构的死点发生在__ C ___位置。
A．主动杆与摇杆共线 B．主动杆与机架共线C．从动杆与连杆共线 D．从动杆与机架共线3、偏心轮机构是由铰链四杆机构_ A ____演化而来的。
A．扩大转动副 B．取不同的构件为机架C．化转动副为移动副 D．化低副为高副4、渐开线齿轮齿条啮合时，其齿条相对齿轮作远离圆心的平移时，其啮合角___B __。
A．加大 B．不变 C．减小 D．不能确定5、用齿条型刀具加工αn=20°、,h a*n =1、β=30°的斜齿圆柱齿轮时不产生根切的最少数是____ B ____。
A．17 B．14 C．12 D．186、基本周转轮系是由___ C ____构成。
A．行星轮和中心轮 B．行星轮、惰轮和中心轮C．行星轮、行星架和中心轮 D．行星轮、惰轮和行星架7、机构中的构件是由一个或多个零件所组成，这些零件间 B 产生相对运动。
A．可以 B．不能 C．不一定能8、铰链四杆机构存在曲柄的必要条件是最短杆与最长杆长度之和小于或等于其他两杆之和，而充分条件是取 A 为机架。
A．最短杆或最短杆相邻边 B．最长杆； C．最短杆的对边。
9、渐开线在____ B __上的压力角、曲率半径最小。
A．根圆 B．基圆 C．分度圆 D．齿顶圆10、两渐开线齿轮的齿形相同，则___ A ___A．它们的模数一定相等 B．它们一定满足正确啮合条件C．它们的基圆的压力角一定相等11、在一对渐开线直齿圆柱齿轮传动时，齿廓接触处所受的法向作用力方向_____ C ____。
