发电机轴电压试验报告

发电机的实验报告

发电机的实验报告实验目的本实验的目的是通过搭建简单的发电机电路，了解发电机的工作原理，探究影响发电机输出电压的因素。

实验器材1.铜线2.镁铝合金电枢3.单刀单掷开关4.电阻箱5.铁芯线圈6.直流电动机7.万用表实验原理发电机是将机械能转化为电能的装置。

其工作原理基于法拉第电磁感应定律，通过磁场在线圈中诱导感应电动势。

当线圈绕组在磁场中旋转时，线圈导线将产生电流。

实验步骤1. 搭建发电机电路首先，将铁芯线圈固定在一个平台上，并将镁铝合金电枢安装在铁芯线圈的中心。

接下来，用铜线连接电枢的两端到电路中。

电路的示意图如下：灯泡↑│百拉根试电器的电源----┼----半指示的电架│电瓶2. 测量电动势使用万用表的电压档，将正负极相连到铜线的两端，测量电动势。

记录下测得的数值。

3. 改变环境条件接下来，更改环境条件以观察对发电机电压的影响。

可以尝试以下操作：•改变线圈旋转速度•改变磁场的强度•改变线圈的面积4. 测量输出电流将灯泡连接到电路中，然后再次使用万用表，将正负极相连到铜线的两端，测量输出电流。

记录下测得的数值。

5. 记录实验结果根据实验测得的电压和电流数值，计算出发电机的输出功率。

同时，记录下在不同环境条件下测得的电压和电流数值。

实验结果与分析在实验中，我们收集了不同环境条件下发电机的电压和电流数值。

根据这些数据，我们可以计算出发电机的输出功率，并进一步分析实验结果。

通过改变线圈旋转速度、磁场强度和线圈面积等因素，我们发现电压和电流的数值都会相应发生变化。

这表明这些因素对发电机的效率产生着影响。

其中，线圈旋转速度的增加会导致电压和电流的增加，因为线圈与磁场的相对运动速度增加，感应电动势也相应增加。

而磁场的强度增加会引起电压和电流的增加，因为磁场的强度与感应电动势成正比。

同时，线圈面积的增加也会导致电压和电流的增加，因为线圈在磁场中切割的磁感线数量增加。

实验总结通过本次实验，我们了解了发电机的工作原理，探究了影响发电机输出电压的因素。

发电机轴电压监测

发电机轴电压监测众所周知,大型汽轮发电机在正常运行中都会产生的轴电压,如果不采取有效的预防措施,或者预防措施失效,都将会导致轴瓦烧伤的严重后果。

国内的发电机制造商都有消除轴电压危害的规范设计,就是在发电机大轴靠近汽轮机端处轴承外侧安装一个大轴接地碳刷,并在发电机大轴靠近励磁机端的轴承底座加装可靠的绝缘垫片。

这些装置只要正确地起作用,就可以解决大型汽轮发电机转子轴电压过高导致发电机轴瓦损坏的问题,但遗憾的是,国内众多发电厂实际运行情况显示,大型汽轮发电机轴瓦烧伤的事件仍时有发生,主要原因是缺少有效的在线监测手段来保证这些预防措施处于可靠的工作状态。

只有采取了有效的在线监测手段,才可以彻底避免轴电压导致轴瓦烧伤事故的发生,为了寻求有效的监测方法,还得从分析轴电压的产生原因及危害途径入手。

发电机中轴电压主要有以下几个来源:(1) 由于汽轮发电机的轴封不好,沿轴向有高速蒸汽泄漏或汽缸内的高速喷射而使转轴本身带静电荷。

(2) 由于汽轮发电机的转子表面的不平整,毛刺、转轴上的螺栓、转轴上冷却风扇等在高速旋转时与周围气体(空气、氢气)发生摩擦而产生静电荷。

上述两种轴电压有时很高,可以使人感到麻电。

但在运行时已通过炭刷接地而被消除。

(3) 由汽轮机最后一级动叶上甩出的水珠所形成的静态电压。

如没有提供其它更为便捷的电流通道,该电压会逐渐增大,并通过轴承的油层放电。

高温蒸汽温度降低时会发生正负电荷分离,随着蒸汽冲击叶片,电荷就聚集在叶片上。

(4) 直流电压场(发电机转子电压)中的交流波,会通过直流场的线圈和绝缘的电容在轴上形成一个相对地面的交流电压。

该电压包括了励磁系统中的二极管或半导体闸流管交变所产生的高频电压峰值(直流同轴励磁机也存在脉动分量,只不过由于整流子极数较多,显得相对比较平缓) 。

上述两种电压都很弱,而且如果通过接地刷等允许电流流出,该电压将逐渐衰减。

正因为这个原因,应使用一个高电抗仪表测量这些相对于大地的电压。

风力发电机轴电压轴电流的研究。

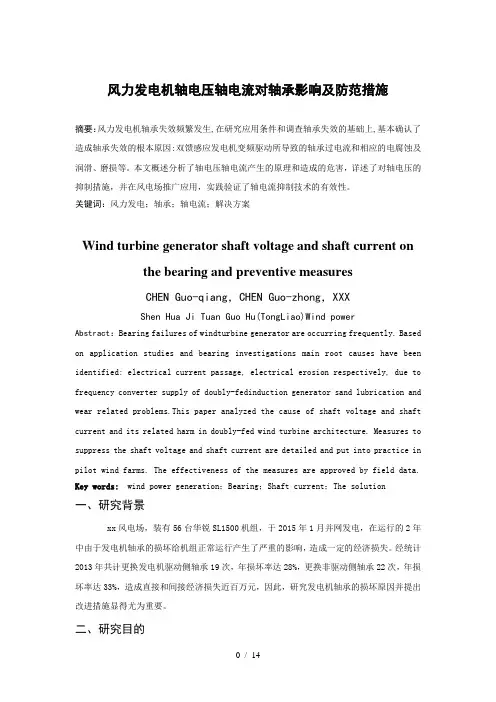

风力发电机轴电压轴电流对轴承影响及防范措施摘要：风力发电机轴承失效频繁发生,在研究应用条件和调查轴承失效的基础上,基本确认了造成轴承失效的根本原因:双馈感应发电机变频驱动所导致的轴承过电流和相应的电腐蚀及润滑、磨损等。

本文概述分析了轴电压轴电流产生的原理和造成的危害，详述了对轴电压的抑制措施，并在风电场推广应用，实践验证了轴电流抑制技术的有效性。

关键词：风力发电；轴承；轴电流；解决方案Wind turbine generator shaft voltage and shaft current on the bearing and preventive measuresCHEN Guo-qiang，CHEN Guo-zhong，XXXShen Hua Ji Tuan Guo Hu(TongLiao)Wind powerAbstract：Bearing failures of windturbine generator are occurring frequently. Based on application studies and bearing investigations main root causes have been identified: electrical current passage, electrical erosion respectively, due to frequency converter supply of doubly-fedinduction generator sand lubrication and wear related problems.This paper analyzed the cause of shaft voltage and shaft current and its related harm in doubly-fed wind turbine architecture. Measures to suppress the shaft voltage and shaft current are detailed and put into practice in pilot wind farms. The effectiveness of the measures are approved by field data. Key words:wind power generation；Bearing；Shaft current；The solution一、研究背景xx风电场，装有56台华锐SL1500机组，于2015年1月并网发电，在运行的2年中由于发电机轴承的损坏给机组正常运行产生了严重的影响，造成一定的经济损失。

微型发电机的电压稳定性测试报告

微型发电机的电压稳定性测试报告一、引言微型发电机作为一种小型化、便携式的电力设备，被广泛应用于户外野营、应急备用电源等领域。

为了确保其在供电过程中能够提供稳定可靠的电力输出，对其电压稳定性进行测试是必要的。

本报告旨在对某型号微型发电机的电压稳定性进行测试和分析。

二、测试目的本次测试旨在评估微型发电机的电压稳定性，了解其在负载波动情况下的电压输出表现，并基于实验结果评价其适用性和发电效果。

三、测试设备和方法1. 测试设备：- 某型号微型发电机- 数字电压表- 可调电阻箱- 负载模拟器2. 测试方法：- 将微型发电机置于实验台上，并与数字电压表连接，以实时监测输出电压。

- 连接可调电阻箱和负载模拟器，以模拟真实负载变化。

- 在不同电阻负载下进行测试，记录不同负载条件下的电压输出数据。

四、测试过程与结果分析1. 测试过程：- 设置负载模拟器，模拟不同负载条件。

- 启动微型发电机，并记录初始输出电压。

- 在不同负载条件下，每隔5分钟记录一次电压输出数据，持续观测1小时。

2. 测试结果：- 在不同负载条件下，微型发电机的电压输出变化稳定。

- 平均电压波动范围在±5%之内，且无明显的剧烈波动。

- 不同负载条件下的电压输出结果见下表：| 负载电阻（Ω） | 电压输出（V） ||--------------|--------------|| 1 | 12.4 || 2 | 12.3 || 3 | 12.2 || 4 | 12.4 || 5 | 12.5 |五、测试结论经过对某型号微型发电机的电压稳定性测试，得出以下结论：1. 该微型发电机在不同负载条件下表现出良好的电压稳定性。

2. 电压输出变化范围在±5%，符合大部分低功率电子设备的电源要求。

3. 该微型发电机适用于户外野营和应急备用电源等场景，能够提供稳定可靠的电力支持。

六、改进建议鉴于本次测试结果，建议对该微型发电机的电压稳定性进行长时间、大负载的测试，以验证其在更苛刻条件下的表现。

发电机静态励磁系统产生的轴电压分析和防治

尽管电力科技的发展日新月异，发电机组的
设计制造也在不断优化更新，但对于发电机产生轴电压这个问题还是无法完全避免，使得大型汽轮发电机组轴电压的危害已经成为机组安全运行需要迫切解决的问题。尤其是静态励磁系统的大量应用，又产生了更高、轴电压的根源，更大而传统机组直接接地碳刷已不再是一个可靠的解决方案。
１２
发瓠电知
ＡＮＨＵＩＥＬＥＲＩＣＴＣＰＯＷＥＲ
第２８卷第３期２１年９月０１

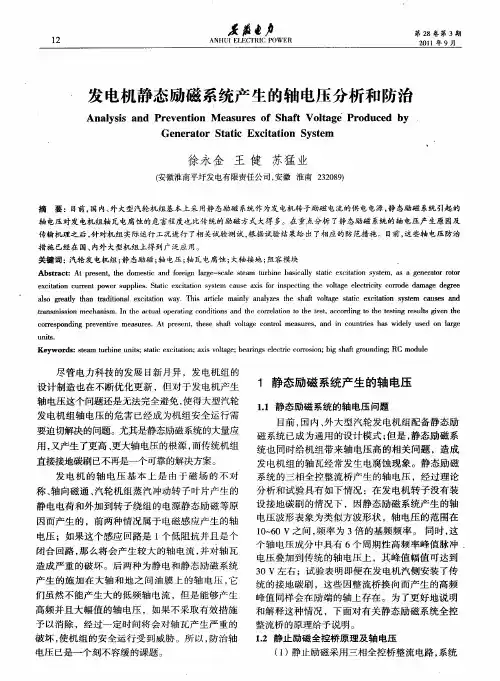

发电机静态励磁系统产生的轴电压分析和防治
ＡｎｙｉａｄＰｒｖｎｉｎＭｅｓｅｆＳｈｆａｌｓｓｎｅｅｔｏａｕｒｓｏａｔＶｏｔｇｏｃｄｂｙｌａｅＰｒｄｕｅＧｅｅａｏｔｔｃｎｒｔｒＳａｉＥｘｉａｉｎＳｔｍｃｔｔｏｙｓｅ
徐永金王健苏猛业
ｆ安徽淮南平圩发电有限责任公司，安徽淮南２２８）３０９
摘
要：目前，国内、外大型汽轮机组基本上采用静态励磁系统作为发电机转子励磁电流的供电电源，静态励磁系统引起的
轴电压对发电机组轴瓦电腐蚀的危害程度也比传统的励磁方式大得多。在重点分析了静态励磁系统的轴电压产生原因及
ｔａｍｉｓｏｍｅｈｎｉｍ．Ｉｈｅａｔａｐｅａｉｇｃｎｔｎｓａｄｔｏｒｌｔｎｔｈｅｔｓ，ａｃｒｎｏｔｅｔｓｉｇｒｓｌｓｇｖｎｔｒｎｓｓｉｎｃａｓｎｔｃｕｌｏｒｔｎｏｄｉｏｎｈｅｃｒｅａｉｏｔｅｔｃｏｄｉｇｔｈｅｔｎｅｕｔｉｅｈｅｉｏ

发电机的检测报告

发电机的检测报告1. 引言本文档旨在提供对发电机进行检测的详细报告。

发电机是一种重要的设备，可将机械能转化为电能。

为了确保发电机的正常运行并有效地发挥其功能，定期进行检测非常重要。

通过本次检测，我们将对发电机的各个方面进行评估和分析。

2. 检测目的本次检测的主要目的是评估发电机的性能、健康状况以及可能存在的故障。

通过综合评估发电机的各个方面，我们可以确定任何维修和维护工作的需求，以确保其可靠性和持续性。

3. 检测方法在本次检测中，我们采用了以下方法进行评估：•目测检查：通过对发电机的外观进行仔细检查，包括外部部件、线缆接头等，以确定是否存在任何物理损坏或松动的问题。

•功能测试：对发电机的各种功能进行全面测试，包括启动、运行负载、自动切换等，以确定其功能是否正常。

•电气测试：通过使用合适的测试仪器，进行电流、电压、功率因数等电气参数的测试，以评估发电机的性能。

•振动测试：使用振动传感器对发电机的振动进行监测和分析，以检测是否存在异常振动。

4. 检测结果根据我们的检测，以下是对发电机各个方面的评估和分析结果：4.1 外观检查发电机的外观整体良好，没有发现任何明显的物理损坏或松动的问题。

发电机的外壳干净，并且表面没有腐蚀迹象。

4.2 功能测试在功能测试中，发电机成功启动，并能够以标称负载运行。

自动切换机制也正常工作，当电网供电中断时，发电机能够自动启动并提供电力。

4.3 电气测试通过电气测试，我们测量了发电机的电流、电压和功率因数。

测量结果表明，发电机在标称负载下能够提供稳定的电流和电压，并且功率因数在正常范围内。

4.4 振动测试通过振动测试，我们监测了发电机的振动情况。

测试结果显示，发电机的振动水平在正常范围内，没有发现任何异常振动。

5. 结论根据本次检测的结果，我们得出以下结论：•发电机的外观良好，没有明显的物理损坏或松动的问题。

•发电机的功能正常，能够成功启动并以标称负载运行。

•发电机的电气性能稳定，能够提供所需的电流和电压。

汽车发电机检测实训报告

一、实训目的本次实训旨在通过实际操作，学习并掌握汽车发电机的检测方法，了解发电机的工作原理，提高对汽车电气系统的维修能力。

二、实训内容1. 发电机基本结构及工作原理发电机是汽车电气系统的重要组成部分，其主要功能是在发动机正常运转时，向所有用电设备（起动机除外）供电，同时向蓄电池充电。

发电机主要由定子、转子、端盖、轴承、皮带轮等部件组成。

发电机的工作原理是利用电磁感应现象，将发动机的机械能转换为电能。

2. 发电机检测方法（1）外观检查首先，观察发电机的外观，检查是否存在明显的损坏、变形、漏油等现象。

若发现异常，应立即更换。

（2）就车检测1) 电压检测：将万用表旋钮旋至直流电压30V档，把红表笔接发电机电枢“接柱”，黑表笔接外壳。

让发动机运转在中速以上，12V电气系统的电压标准值应在14V左右，24V电气系统的电压标准值应在28V左右。

若测得的电压为蓄电池电压，则表明发电机不发电。

2) 电流检测：将发电机电枢“接柱”导线拆下，再将量程为20A左右的直流电流表正极接发电机电枢”，负极导线接上述拆下接头。

当发动机在中速以上运转时，电流表有3A~5A充电指示。

（3）解体检测1) 检查轴承：用手指轻轻转动发电机转子，感受其转动是否顺畅，有无异响。

若轴承磨损严重，应更换轴承。

2) 检查定子绕组：用绝缘电阻表测量定子绕组与外壳之间的绝缘电阻，绝缘电阻应大于0.5MΩ。

若绝缘电阻过低，应更换绕组。

3) 检查转子绕组：用绝缘电阻表测量转子绕组与外壳之间的绝缘电阻，绝缘电阻应大于0.5MΩ。

若绝缘电阻过低，应更换绕组。

4) 检查整流器：用万用表测量整流器二极管正向压降，正常值应在0.6V~0.7V之间。

若正向压降过大或过小，应更换整流器。

三、实训过程1. 准备工具：万用表、绝缘电阻表、电笔、扳手、螺丝刀等。

2. 对发电机进行外观检查，确认无异常。

3. 就车检测发电机电压和电流，若发现异常，记录数据。

4. 解体发电机，检查轴承、定子绕组、转子绕组和整流器。

发电机轴电压测量

项目
发电机轴电压测量
周期
检修后
试验目的
检查确认发电机轴电压的连接刷
试验条件
1、发电机运行在转速下
2、发电机机端电压为额定值，分别在空载及带载条件下测量。
试验步骤
试验前断开转子接地保护电源，拔下大轴接地碳刷，发电机电压在额定时，分别发电机空载及满载的条件下测量发电机轴的汽端与滑环端、汽端与地、滑环端与地之间测电压。轴承油膜被短路时，转子两端的电压宜等于轴承座与地间的电压。
注意事项
1、发电机轴电压应低于10V
2、试验时退出转子一点接地保护。
附件：发电机试验记录表
试验日期：2024.06.14环境温度：23环境湿度：35%
发电机内温度：40°发电机轴电压（空载）：U1：0V U2：2V
试验负责人：发电机轴电压（带载）：U1：0V U2：3V
参加试验人员：

发电机试验报告

发电机试验报告发电机试验报告设备名称：#1发电机试验性质：检修试验日期：2009年08月22日铭牌：型号WX21Z-073L额定功率：135MW额定电压：V额定电流：LT 6645A 1408A 233V转子电流：0.85转子电压：额定功率因数额定转速：3000转/分接线方式：Ｙ相数：3相出厂编号：2006.09出厂时间：产品技术条件F绝缘等级：制造厂家___1、绝缘电阻及吸收比测量：（单位：GΩ）使用仪器：TE3672绝缘电阻测试仪相别。

耐压前。

耐压后R。

60.R。

60A。

1.8.B。

1.8C。

1.82、直流电阻；（单位；ｍΩ）使用仪器：流电阻测试仪相别。

阻值。

相间误差A。

1.049.0.57%B。

1.052C。

1.0553、直流耐压及泄漏电流：（单位：μA）使用仪器：TEZC40变压器直流电阻测试仪相别。

10kv（60S）。

14kv（60S）。

20kv（60S）。

27 kv （60S）A。

581.748.B。

571C。

671.2484、交流耐压：使用仪器：TEZC40变压器直流电阻测试仪相别。

试验电压（KV）。

持续时间（S）。

低压电流（A）。

电感电流（m A）。

高压电流（m A）。

结论A。

20.60.-。

-。

合格B。

20.60.-。

-。

合格C。

20.60.-。

-。

合格5、转子绕组绝缘电阻；测量部位：绕组----轴绝缘电阻值：500MΩ6、转子绕组直流电阻；（ｍΩ）使用仪器：DY30--1绝缘电阻测试仪测量部位：转子绕组原始电阻值（75℃）：1.539电阻值（75℃）：1.514与初始值误差：1.65%结论：合格7、转子交流阻抗：（膛外整体）电压（V）。

xxxxxxxx电流（A）。

3.967.7011.2614.65功率（W）。

5.0505..3285.460阻抗（Ω）。

49.9949.9849.9849.98 频率（HZ）8、转子交流阻抗：（膛外前半部）电压（V）。

电流（A）。

6.2512.1217.51功率（W）。

(完整版)发电机试验报告

发电机试验报告设备名称：#1发电机试验性质：检修试验日期：2009年08月22日结论: 合格审批：审核：整理：刘霞试验人员:刘霞、李爱云、薛峰端、发电机试验报告设备名称：#4发电机试验性质：预试试验日期：2008 年08 月19 日结论: 合格审批：审核：整理：张伟宜试验人员: 郝敏容、张伟宜、张绍峰、吴福恒发电机试验报告设备名称：#1发电机试验性质：大修试验日期：2007年09月28日温度：17℃审批：审核：整理：张伟宜试验人：尹尧邦、张绍峰、刘霞、盛坤、薛远忠、张伟宜等试验人员：张绍峰、刘霞、发电机试验报告设备名称：#1发电机试验性质：大修试验日期：2007年09月16日第一页1、绝缘电阻：（单位：GΩ）使用仪器；MEGGERS15001绝缘电阻测二；转子绕组绝缘试验：试验日期：2007年09月24日绕组温度24.5℃使用仪器：MEGGERS15001绝缘电阻1、绝缘电阻：（单位：GΩ）第三页六、发电机励磁开关及非线性单元试验报告试验日期：2007年09月27日温度：20℃ 非线性单元平面布置图励磁开关触头平面布置图1 2 1 1 RV 2 3 4 2 2 2 5 6 1 RV 3 7 8 灭主主弧 1 2 RV 1 第四页3、非线性电阻单元N*U 10mA 值：八、发电机空载特性试验、励磁机空载特性试验：（见第五、六页）九、轴电压的测量：试验日期：2007年10月11日温度：结论:合格审批: 审核: 整理: 刘霞试验人员:刘霞、张绍峰、吴福恒、胡丽萍、段晓昙发电机短路、空载特性试验报告发电机空载特性试验报告设备名称:#1发电机试验日期: 2007 年10 月07 日气温: 25 ℃中频电机试验报告设备名称；#4发电机主励磁机试验性质；大修试验日期；2007年09月28日铭牌：气温：17℃结论：合格审批：审核：整理：刘霞试验人员：刘霞、张绍峰、段晓昙、牛永华励磁空载特性试验报告设备名称:#1励磁机试验日期: 2007 年10 月07日气温: 25 ℃。

发电机实验报告

发电机实验报告
实验目的：通过实验了解发电机的工作原理，掌握发电机的基本性能参数，并探究不同工况下发电机输出电压和电流的变化规律。

实验器材：发电机、电阻箱、电压表、电流表、万用表、电源线等。

实验原理：发电机是将机械能转化为电能的装置，其工作原理是利用导体在磁场中运动时产生电动势的现象，从而实现电能的转换。

发电机的输出电压与磁场强度、导线长度及速度等因素有关。

实验步骤：
1.将发电机与电阻箱、电压表、电流表等接线连接好。

2.调节电阻箱的阻值，改变发电机的负载条件，记录不同负载下发电机的输出电压和电流。

3.改变发电机转速，记录不同转速下发电机的输出电压和电流。

4.利用万用表对发电机的输出电压和电流进行测量，并与电压表、电流表的测量结果进行比较。

实验结果：
1.发现发电机的输出电压随着负载的增加而降低，输出电流随着负载的增加而增加。

2.发现发电机的输出电压随着转速的增加而增加，输出电流随着转速的增加而基本保持不变。

3.利用万用表测量的结果与电压表、电流表测量结果相符，表明实验结果准确可靠。

实验结论：
1.发电机的输出电压和电流与负载条件有关，负载越大，输出电压越低，输出电流越大。

2.发电机的输出电压和电流与转速有关，转速越高，输出电压越高，输出电流基本保持不变。

3.发电机的工作性能与其磁场强度、导线长度及速度等因素有关，需要在实际应用中进行综合考虑。

发电机实验报告

发电机实验报告引言发电机是一种将机械能转化为电能的设备。

它通过磁场的旋转来产生电流，并利用导线的运动来产生电压。

本实验旨在探究发电机的工作原理，验证发电机产生电流的机制，并研究影响发电机输出电压的因素。

实验装置及步骤实验中我们使用了一个简单的手摇发电机装置。

该装置由一个铁芯电磁铁和一个绕组构成。

实验步骤如下：1. 将电磁铁固定在底座上，并连接电源和开关。

2. 将绕组绕在电磁铁上，并将导线的一端连接到一个灯泡。

3. 手摇发电机的曲柄，使电磁铁旋转。

4. 观察灯泡是否发光，并记录下发电机旋转的速度和灯泡的亮度。

实验结果与讨论在实验中，我们发现当手摇发电机旋转时，灯泡发出了明亮的光。

这表明发电机成功地产生了电流。

我们还发现，随着发电机旋转速度的增加，灯泡的亮度也随之增加。

这是因为发电机旋转速度的增加导致了更多的电流通过灯泡。

然而，当发电机旋转速度过快时，灯泡的亮度达到了一个饱和点，并不再增加。

我们进一步探究了影响发电机输出电压的因素。

在实验中，我们改变了电磁铁的磁场强度和绕组的匝数，并观察了其对发电机输出电压的影响。

我们发现，增加电磁铁的磁场强度可以提高发电机的输出电压。

这是因为更强的磁场可以产生更大的感应电动势。

同样地，增加绕组的匝数也可以增加发电机的输出电压。

这是因为更多的匝数意味着更多的导线参与电磁感应过程，从而增加了电流的产生。

结论通过本实验，我们验证了发电机的工作原理，并研究了影响发电机输出电压的因素。

实验结果表明，发电机通过磁场的旋转产生电流，并且旋转速度、磁场强度和绕组的匝数是影响发电机输出电压的重要因素。

我们还发现，发电机的输出电压在一定范围内随着旋转速度的增加而增加，但会达到一个饱和点。

实验的局限性和改进方向本实验使用的是简单的手摇发电机装置，其输出电压较低且不稳定。

为了更准确地研究发电机的工作原理，可以使用更先进的实验装置，如交流发电机或直流发电机。

此外，还可以进一步研究其他影响发电机输出电压的因素，如磁场的方向和导线的材料等。

风力发电机轴电流轴电压测量系统开发及测试实验

风力发电机轴电流轴电压测量系统开发及测试实验摘要：为了找到风力发电机轴电流轴电压的产生原因，找到抑制方法，设计了一种测量轴电流轴电压的测量系统。

测量系统由上位机和下位机两部分组成。

下位机采用 PicoScope®2407B双通道USB示波器。

分析了上位机的功能需求，并根据实地考察对发电机进行改造，安装探头、引线、电压变送器等部件搭建硬件测量平台，利用官方软件开发包（SDK）和 API 程序员手册并参考示例代码与LabVIEW进行交互。

完成了一个具有双通道电压采集、读取、显示和记录功能的软件。

并在大安海陀风电场进行了测试实验，验证了测量系统的可行性。

关键词：风力发电机；轴电压；轴电流；测量系统；LabVIEW；示波器;测试实验引言作为一种可再生和无污染的能源，风能正逐渐在国内外开发和使用。

2018年全世界风力发电3200万吨油当量，贡献了超过40%的可再生能源增长[1]。

目前国内近30个风力发电场建设完成并投入运行，国家在2020年将风力发电机发电功率定位20到30万千瓦，兆瓦级风力机组目前有15到20兆瓦输出功率以满足我国生产风能的需求。

发电机中每个零部件的稳定运转决定了整个发电机组的稳定性。

2013年发电机驱动侧轴承更换19次，年损坏率高达28.7 %。

非驱动侧轴承更换为21次，年损坏率高达31.8 %[2]，国内某家能源公司的300多台风力发电机中，真正能够使用并发电的只有1/3，并且许多其他公司在运营初期也都发生了许多故障，严重影响发电使用效率[3][4]。

大多数风力发电机长期工作在严苛恶劣的环境中，受到风沙、极端温度的考验。

在实际运行中，由于轴电流导致轴承损伤致使风力发电机停机的问题频发[5][6]。

由于风力发电机磁路不对称、转子运转不同心等问题，导致发电机轴上产生感应电势、继而击穿油膜产生轴电流[7]。

轴电流会损伤轴承、影响发电机正常运转[8]。

因此，分析风力发电机轴电压和轴电流产生原因，对保证风力发电机组的稳定运转有重要意义，开发轴电流轴电压的测量系统有重要价值。

发电机试验报告范文

发电机试验报告范文一、试验目的本次试验旨在评估发电机的性能表现，包括发电机的输出功率、效率、电压稳定性等方面。

通过试验结果的分析，对发电机的工作状态进行评估和改进，以提高其使用效率和稳定性。

二、试验装置1.发电机：本次试验使用的发电机为型号为XG-1000的柴油发电机组。

2.负载器：负载器用于给发电机提供电能负载，以模拟实际使用环境。

3.电压表：用于测量发电机的输出电压。

4.电流表：用于测量发电机的输出电流。

5.功率仪：用于测量发电机的输出功率。

6.温度计：用于测量发电机的温度。

三、试验步骤1.将发电机组连接至负载器，并确保负载器处于正常工作状态。

2.启动发电机组，并待其运行稳定。

3.通过电压表测量发电机的输出电压，记录数据。

4.通过电流表测量发电机的输出电流，记录数据。

5.通过功率仪测量发电机的输出功率，记录数据。

6.通过温度计测量发电机组的温度，记录数据。

7.结束试验，关闭发电机组。

四、试验结果及分析根据试验数据计算得出的结果如下：1.发电机的输出电压为220V。

2.发电机的输出电流为10A。

3.发电机的输出功率为2200W。

4.发电机组的温度为60℃。

通过对试验结果的分析，可以得出以下结论：1.发电机组的输出电压符合设定值，说明发电机的电压稳定性良好。

2.发电机组的输出电流稳定，符合负载器的工作需求。

3.发电机组的输出功率达到了设计值，符合预期。

4.发电机组的温度较高，可能存在散热不良的问题。

五、结论通过本次试验，可以得出以下结论：1.发电机的电压稳定性良好，能够满足负载器的使用需求。

2.发电机的输出功率符合设计要求，具备较高的发电能力。

3.发电机组的散热效果有待改进，以提高发电机组的稳定性和寿命。

六、改进建议鉴于本次试验中发电机组的温度较高，建议提出以下改进意见：1.加强对发电机组的冷却系统设计，增加散热面积和风道，提高散热效果。

2.定期清洁发电机组的散热部件，保持散热通道畅通。

3.适当增加发电机组的风扇转速，增强风速，加快散热速度。

秦一厂主发电机轴电压的测量分析与防护

间电压），U（3 发电机汽侧大轴对地电压），U（1 发电机励侧大轴对地电压）有要求，但对 U（2 发电机励侧轴承座对地电压）没有进一步的细化要求。目前秦一厂对轴电压的验收标准中，要求 1U2逸U1逸U2，但这只是一个目前参考其他机组的经验值，本不是为本机组量身定做的标准，甚至都不一定适用本机组。而且事实上秦一厂的轴电压评判标准也很难满足这一要求，有必要针对本机组制定专用的验收标准。
余隙容积较大。要限制隔膜泵的往复次数，保证隔膜有足够的疲劳寿命[2]。通常隔膜泵每缸流量范围是 1~10 m3/h。借助油与工作腔内被输送介质的密度差，形成周期波，输送流体的油隔离泵，流量可以较大，排出压力不宜太高。往复次数较高时，会失去油隔离作用，往复次数通常跃60 次/min。为保证安全性，直接作用泵不易过载。装置特性决定手动泵的扬程。人力在单位时间内的操作均匀程度、操作次数，决定手动泵的流量和均匀程度[3]。计量泵也称为比例泵、可变排量泵、调量泵，按照指示值，对输送流体精确调节。计量泵具有计量仪器和泵的双重作用。 1.2 往复高压泵的工作原理
设备管理与维修 2021 翼7（上）骳髇髛
压，汽轮发电机大轴对地电压一般小于 10 V。综上所述，根据以上个标准并结合图 1 来看，轴电压合格测
量结果，应是 U1 约等于 U3，并且（U2+U3）之和在保证小于 10 V 情况下时 U3 尽可能大。 2.2 秦一厂主发电机轴电压的测量与分析
秦一厂主发电机为上海电机厂制造的卧式三相同步发电机，型号为 QFS-350-2，额定功率 350 MW，频率 50 Hz，端电压 18 kV。在发电机转轴靠汽轮机端上存在南北侧两支碳刷，北侧碳刷为大轴接地用碳刷，南侧碳刷为转子接地保护装置用碳刷。 2020 年 5 月，按照如图 2 的方式对发电机轴电压测量，图 2 中的 1 代表油膜电阻，2 代表励侧轴承座对地绝缘电阻。多用表测得 U1 为 9.198 7 V，U2 为 8.714 V，U3 为 12.64 V，驻U 为 7.86 V。显然，在汽侧接地碳刷接地效果良好的情况下，U3 应该是接近 0 的，初步怀疑接地碳刷未有效接地。后维修检查发现碳刷和刷架过盈配合，压簧下压力抵消不掉碳刷和刷架的摩擦力，导致接触不良。

发电机试验报告

阻抗（Ω）
12.88
13.09
13.29
三、大修后定子绕组绝缘试验：2007年10月06日温度：17℃
1、绝缘电阻：（单位：GΩ）使用仪器：MEGGERS15001绝缘电阻测试仪
相别
耐压前
耐压后
A
7.10/2.46
5.50/2.24
B
7.05/2.42
6.15/2.14
C
7.10/2.52
6.95/2.36
耐压部位
电压（KV）
时间（分）
电流（mA）
结果
发电机中性点PT
28
1
合格
自动调整励磁PT
38
1
合格
保护测量表计PT
38
1
合格
中性点及出口CT
38
1
合格
发电机母线
42
1
合格
主变10.5KV侧PT
38
1
合格
主变10.5KV侧母线
42
1
合格
结论：合格
审批：审核：整理：张伟宜
试验人：尹尧邦、张绍峰、刘霞、盛坤、薛远忠、张伟宜等
相别
阻值
出厂值
相别
阻值
出厂值
RV1
1
2.28
3.0
RV1
5
1.46
3.5
2
1.70
3.5
6
1.26
3.5
3
2.08
3.0
7
1.13
3.5
4
1.83
4.0
8
1.63
3.5
相别
阻值
出厂值
RV2
1
2.12
14

发电机轴电压的测量

发电机轴电压的测量1、产生轴电压的原因1.发电机磁通的不对称2.高速蒸汽产生的静电由于在发电机同轴的汽轮机轴封不好，沿轴的高速蒸汽泄漏或蒸汽在汽缸内高速喷射等原因使轴带电荷。

这种性质的轴电压有时很高，当人触及时感到麻手，但它不易传导至励磁机侧，在汽机侧也有可能破坏油膜和轴瓦，通常在汽机轴上接引接地炭刷来消除。

2、轴电压的危害过高的轴电压足以击穿轴与轴承间的油膜时，发生放电，其放电回路为发电机大轴-------轴颈------轴瓦-----轴承支架-----机组底座。

虽然，轴电压不高，通常50∽300MW为4V→6V，但回路电阻很小，因此，产生的轴电流可能很大，有时达数百安。

轴电流会使润滑冷却的油质逐渐劣化，严重者会使轴瓦烧坏，被迫停机造成事故。

所以在安装和运行中，测量检查发电机组的轴及轴承间的电压。

3、轴电压的预防设计安装时，通常在位于发电机励磁端的轴承支架与底座之间加装绝缘垫，同时将所有油管、螺杆、螺钉等采取绝缘措施。

4、轴电压测量意义通过测量比较发电机两端的电压和轴承与底座的电压，检查判断发电机轴承支架和底座之间的绝缘好坏，确保机组安全运行。

交接试验和预防试验中，轴电压测量为必做项目。

5、轴电压的测量U1:励磁端轴承支架对地电压U2：大轴两端电压U3：汽端轴对地电压测量时先测U2，再测U1励磁端轴承支架对地电压。

测量U1时应把轴承外壳与轴用铜刷短路，否则，因轴承与轴之间的油膜电阻影响测量结果。

通常U1=U2，若U1与U2相差10%以上，则表示绝缘垫等绝缘不良。

绝缘垫等绝缘不良时，U1＜U2。

测量时使用3∽10V交流电压表，若无此表，可经适当升压变将此电压升高后，用一般电压表测量。

测量接线必须接有专用电刷，且电刷上应用长达300mm以上绝缘手柄。

测量轴电压时应采用同一可靠接地点作为基准点。

测量时，应使发电机保持额定电压，并分别在额定负载，0.5额定负载，空载下测量.北仑电厂600MW发电机轴电压的测量IPB一试验目的发电机组由于某些原因引起发电机组轴上产生了电压，如果在安装或运行中，没有采取足够的措施，当轴电压足以击穿轴与轴承间的油膜时，便发生放电，会使润滑冷却的油质逐渐劣化，严重者会使轴瓦烧坏，被迫停机造成事故。

发电机试验报告范文

发电机试验报告范文一、实验目的本次实验旨在了解发电机的结构、工作原理和特性，并通过实际操作验证发电机的发电效果以及对负载的适应能力。

二、实验器材和仪器1.直流发电机2.电压表、电流表3.变阻器4.负载电阻箱5.电源线、连接线三、实验原理发电机是将机械能转变为电能的装置。

其工作原理是利用磁场与导体之间的相互作用实现电能的转换。

通常情况下，发电机是利用线圈在磁场中产生感应电动势。

当线圈绕组旋转时，感应线圈中的导体与磁场发生相互作用，使导体中的自由电子在导体两端产生电位差，从而产生感应电动势。

这个感应电动势可用以下公式表示：E = B * v * L * sinθ其中，E为感应电动势，B为磁感应强度，v为导体速度，L为导体长度，θ为导体和磁场之间的夹角。

四、实验步骤1.将直流发电机连接到电源线上，并将电流表和电压表分别与发电机的输出端口相连。

2.调节电源线的电压，使电压表读数为所需电压值。

3.通过转动手柄，使发电机的转子旋转起来，并观察电表的示数。

4.根据转轴的转速和电压表的示数，计算出发电机的输出功率。

5.根据负载电阻箱的选择，将合适的负载接入发电机的输出端口。

6.观察负载电阻箱上的示数，并计算出负载电阻的电流和功率。

7.不断调节电源线的电压，改变负载的大小，并记录下各个电表的示数。

五、实验结果与数据处理通过以上步骤，我们记录下了不同负载时的电表示数和转子转速。

根据电表示数，我们可以计算出相应的电流和功率，进而绘制出发电机的电流-输出功率特性曲线。

六、实验分析根据实验结果，我们可以看到随着负载的增加，发电机的输出电流和功率都会下降。

这是因为负载的增加导致发电机内部的电阻增加，从而降低发电机的输出电流和功率。

同时，当电源线的电压增加时，发电机的输出功率也会增加。

这是因为电源线电压的增加会促使发电机内部的电流增加，进而提高输出功率。

然而，当电压超过一定范围后，发电机的输出功率将不再增加，反而可能损坏发电机。
