110kV变电站主变增容工程施工组织设计
1
三亚保港110kV 变电站增容工程
施工组织设计
湖南龙飞电力建设有限公司
2018年12
月
批准：审核：编写：
目录
编制依据 (3)
第一章工程概况 (4)
1.1工程简述 (4)
1.2工程规模............................................ 错误!未定义书签。
1.3工程特点 (4)
第二章施工现场组织机构 (4)
2.1组织机构关系图 (4)
2.2主要负责人简介...................................... 错误!未定义书签。
2.3各岗位主要职责...................................... 错误!未定义书签。第三章施工现场总平面布置图 .. (8)
3.1施工现场平面布置图 (8)
3.2 驻地规划 (8)
3.3 材料站设置 (11)
第四章施工方案 (13)
4.1施工准备 (13)
4.2施工工序总体安排 (19)
4.3主要工序和特殊工序的施工方法和施工效率估计，潜在问题的分析 (20)
4.4工程成本的控制措施为控制成本，提高效益，拟采取的措施 (48)
第五章工期及施工进度计划 (49)
5.1工期规划及要求 (49)
5.2施工进度计划网络图 (50)
5.3施工资源（人力、材料、机具、场地及进场道路公共关系）计划 (51)
5.4施工进度计划分析 (53)
5.5计划控制程序、方法及制度等 (54)
第六章质量目标、质量管理体系及技术组织措施 (56)
6.1质量目标 (56)
6.2质量管理组织机构及主要职责 (57)
6.3质量管理的措施 (59)
6.4质量管理及检验的标准 (60)
6.5质量保证的技术措施 (61)
第七章安全目标、安全保证体系及技术组织措施 (68)
7.1安全管理目标 (68)
7.2安全管理组织机构及主要职责 (69)
7.3安全管理制度及办法 (71)
7.4安全组织技术措施 (75)
第八章环境保护及文明施工 (83)
9.1环境保护 (83)
9.2加强施工管理、严格保护环境 (83)
9.3文明施工的目标、组织机构和实施方案 (84)
9.4文明施工考核、管理办法 (86)
第九章计划、统计和信息管理 (88)
10.1计划、统计报表的编制与传递 (88)
10.2信息管理 (88)
10.3竣工资料及施工记录的移交 (89)
10.4工程保修 (89)
附图一：施工总平面布置图
附图二：施工进度计划横道图
附图三：施工进度计划网络图
附图四：交通情况图
编制依据
1.现行国家（或行业）颁布的规范、规程和标准；
2.《工程建设标准强制性条文（电力工程部分2011年版、房屋建筑部分2013年版）》；
3.《建设工程项目部管理规范》GB/T 50236-2006；
4.《中国南方电网有限责任公司基建管理规定》Q/CSG213020-2014
5.《中国南方电网有限责任公司基建项目管理办法》Q/CSG213021-2014
6.《电网建设施工安全基准风险指南》（2012版）及《电网建设安全施工作业票（2012版）》；
7.《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）第 2 分册：电气安装；第 3 分册：变电土建；第5册：电气试验； Q/CSG411001-2012；
8.《中国南方电网公司电网建设施工作业指导书(2012 版)第 2 部分：变电电气安装；第 3 部分：变电土建；第4部分：电气试验； Q/CSG411001-2012；
9.《中国南方电网公司 10kV～500kV 输变电及配电工程质量验收与评定标准(2012 版)第二册：变电电气安装工程；第三册：变电土建工程；第4册：电气试验，Q/CSG411002-2012；
10. 《电网建设项目档案管理业务指导书（试行）》中国南方电网公司；
11. 三亚 110kV 保港变电站增容工程地质勘查报告书；
12. 三亚 110kV 保港变电站增容工程施工图纸；
13.施工招、投标文件及合同；
第一章工程概况
1.1工程简述
1.1建设、设计、监理、施工单位
建设单位：海南电网有限责任公司建设分公司
监理单位：广西南宁振安电力工程监理有限公司
设计单位：中国电建集团海南电力设计研究院有限公司
施工单位：湖南龙飞电力建设有限公司
1.1.2建设地点及工程名称
建设地点：海南省三亚市
工程名称：三亚保港110kV变电站增容工程
1.1.3工程简述
建设规模：110kV保港变电站现有主变容量20+16MVA，110kV出线2回，35kV出线1回，10kV出线9回，10kV电容无功补偿2×2400kvar。
本期工程将现有主变更换为2×40MVA，新增10kV出线4回，将10kV电容无功补偿更换为2×5010kvar。
1.8工程特点
1.8.1工程设计特点
土建部分：
（1）砌体工程：填充墙材料采用蒸压灰砂砖或加气混凝土砌块，强度等级不应低于MU10，不得采用空心砖、多孔砖。墙体砌筑砂浆采用强度等级不低于M5的混合砂浆，地面以下的砌体，应采用强度等级不低于M10的水泥砂浆砌筑。
（2）屋外构支架：构架采用预应力钢筋混凝土环形杆A形构架柱，构架横梁均采用主材为圆钢的格构式三角形钢梁。
支架采用独立式等径预应力钢筋混凝土环形杆型式。
所有钢结构件均要求采用热镀锌防腐。
（3）主变压器基础：主变基础采用钢筋混凝土板式基础，并设有事故排油坑。事故发生时，油可以从油坑经排油管至事故油池。
（4）电缆沟：场地电缆沟采用砖砌沟壁，混凝土压顶形式；电缆沟盖板应用热镀锌角钢在底面包边、电缆沟边缘要用热镀锌角钢支承，以保证电缆沟的平整和外形的美观；过路的一次电缆沟采用隧道型钢筋混凝土电缆沟，过路的二次电缆采用埋管穿缆方式。（5）地基处理：变电站大部分位于挖方区，主变区域进行强夯地基处理，单击夯能为2000kN.m。
电气部分：
本期建设规模表下表
本期增容改造内容如下：
1）将2台20mva和16mva主变增容为2台40mva主变，三相三卷油浸自冷有载调压变压器；
2）更换#1、#2主变110kV进线间隔CT、110kV分段间隔CT；原CT变比偏小。
3）更换#1、#2主变35kV进线断路器及内附CT，原断路器存在偷跳故障，且主变35kV 进线断路器内置CT更换不便，变比偏小；
4）更换#2主变10kV进线母排，原母排为单层TMY-120×10铜排，更换为双层2×（TMY-120×10）铜排；
5）更换#1、#2主变10kV进线穿墙套管，原穿墙套管额定电流偏小；
6）更换#1、#2主变高压中性点成套装置，原成套装置设备老旧，隔离开关操作机构存在故障，#2主变中性点成套装置隔离开关操作机构为手动；
7）新增4面10kV出线柜；新增2面10kV电容器出线柜；
8）将10kV分段开关柜与分段隔离柜采用电缆联络改造为架空封闭母线桥联络，需同时改造分段柜及隔离柜，在柜后增加辅柜；
9）新建2组5010kVar户外框架式电容器组，分别接入10kV I母、II母。
10）110kV I母PT 间隔、35kV PT间隔隔离开关设备老旧，且均为单接地，母线侧无接地开关，不便于母线检修工作，本期予以更换；
11）更换两台主变检修箱，原主变检修箱存在锈蚀、老化等问题。
12）主变110kV进线间隔除电流互感器外其他设备及导线均利旧；主变35kV间隔除断路器及外附CT外其他设备及导线均利旧；#1主变除穿墙套管外10kV进线母线桥（含铜排、绝缘子）及避雷器均利旧，#2主变10kV进线除铜排及穿墙套管外其他设备均利旧（含绝缘子、避雷器等）。
13）经校验，35kV出线终端不在站内避雷器针保护范围内，本期在终端加装5m避雷器（#6避雷器），并于站内现有避雷器针联合实现35kV出线防直击雷保护。
1.3.2工程施工特点
（1)该工程施工标准要求较高，按优良工程标准。我公司提出了分项工程合格率、优良率均达到100％的质量目标要求。
（2) 本工程为110kV变电站增容工程，对构支架的吊装、一次设备的转运、吊装较方便。（3)本工程工期为日历天，工期比较合理，只要主动与业主有关部门及监理工程师等加强联系，现场通过科学、合理地组织施工，积极协调好各方面关系，以上问题可以克服。以本公司综合实力及历年同类工程施工经验，完全有能力按期优质完成施工任务。
1.3.3影响施工的主要和特殊环节分析
（1)本工程主变区域进行强夯地基处理，施工时要考虑天气影响，下雨后长时间土壤含水量大而无法强夯，在强夯区域边沿挖一条排水沟降低水位，降低土壤含水量。
（2)土建施工中预制构件、预留孔洞、预埋铁件多，必须严格按图纸施工，以免直接影响到电气安装，特别是几何尺寸、轴线、标高。
（3)本工程不少设备基础、承台的截面和方量都较大，容易产生混凝土收缩及温度裂缝，为此应采用有效措施，确保混凝土结构施工质量。
（4)工程的甲供设备材料到货须按时，并认真核对图纸资料，清点设备缺件、损件。开工时要提供所需设备材料的进场时间，并按照时间表与设备生产厂家积极联系，设备到货后缺损件须及时提供，使之不致影响施工进度。
（5)电气设备安装，遇有设备缺陷，不符合项须与业主联系，必要时联系厂家到现场，尽快解决问题。
（6)施工过程中的有关设计问题及设计变更，须尽快联系业主、设计院解决。
（7)室外设备安装，特别是主变、断路器的安装，受不良天气影响较严重，须合理安排工期。
第二章施工现场组织机构2.1组织机构关系图
2.1组织机构关系图
2.1.1组织机构建立
根据本工程招标文件的要求、本工程的规模、特点及复杂程度，以及公司现阶段人员调配情况、相关人员的施工经验，公司拟在施工现场成立项目经理部，代表公司对工程项目实施全过程、全面管理，并接受工程建设单位、监理单位的指导、监督、检查及管理，确保工程顺利完成。
公司组建项目经理部的目标是：
组建一支优秀的管理团队
确保对工程项目进行强有力的有效管理，为本工程实现“安全无事故、优质创精品、工期有保证、施工讲文明”的目标打下坚实基础。
现场项目经理部具有以下特点：
职责明确、精简高效、专业配套、经验丰富、分工合作工程项目管理实行项目经理责任制，项目经理由公司法人授权明确责任、权利和利益，项目经理在公司内择优选骋项目经理部管理人员，确定其岗位职责，制定各项管理制度，责任到人。
项目经理部经公司批准设立在施工现场，采用直线职能组织形式，以项目经理为中心，下设工程部、质管部、安监部、综合部，力求机构高效精干，确保对工程实施工全天候、全过程的管理，迅速及时地响应建设、监理等单位提出的要求，提高工作效率。
项目部成员由具有相应资格的人员组成，项目经理具有二级建造师资格，其他成员均有相应的土建、变电专业技术资格，专业配套齐全。成员都在公司工作多年，分别选自公司本部职能管理部门、变电分公司，长期从事输变电工程施工，具有较丰富的施工经验和较强组织管理能力，能够胜任工程施工管理工作。且成员大多数已经一起参与管理过许多工程的施工，相互了解，配合默契，能够做到既分工又合作。
同时，公司领导及有关职能管理部门还将对项目经理部进行监督、指导、支持、协助、服务，共同为实现工程目标而努力。
2.1.3职责分工
2.1.
3.1项目经理
（1）根据施工单位的法人代表授权，代表施工单位对工程实施施工项目管理，是工程施工的领导者、组织者、管理者和项目管理决策的制定者，也是工程施工重
大决策的执行者。
（2）在管理过程中，贯彻执行国家法律、法规、方针、政策和强制性标准，执行企业的管理制度，维护企业合法权益。接受施工企业法定代表人的领导，接受企
业管理层、建设单位、监理单位的检查与监督。
（3）根据施工单位法人代表授权的范围、时间和内容，对施工项目自开工准备至竣工验收，实施全过程、全面管理。
（4）在授权范围内负责与企业管理层、施工作业层、各协作单位、建设单位、监理单位、分包单位等的协调，解决项目施工中出现的问题。
（5）经授权组建项目经理部，选聘管理人员，确定管理人员的职责，并对其进行考核、评价和奖惩，确保项目经理部高效运作。
（6）主持项目经理部工作，组织制定施工项目的各项管理制度。
（7）组织编制项目管理实施规划，对现场的生产要素进行优化配置和动态管理。
（8）建立本项目施工质量、安全、文明施工管理机构及体系，并监督其有效运行。
（9）主持或参与工程施工过程中的重大管理事项，包括开工仪式、重要会议、安全大检查、重要部位质量验收、竣工验收、竣工结算、施工总结等。
2.1.
3.3项目总工
（1）全面负责工程施工的技术管理工作，协助项目经理抓好各项质量、安全管理工作。
（2）按照国家、地方及行业的有关法律法规、标准规范、规程规定实施技术管理工作。
（3）主持项目经理部对施工图的审查，参加本工程的施工图纸会审。
（4）主持编制工程施工组织设计，审批工程质量保证大纲、安全保证大纲、施工技术方案、施工技术措施等。
（5）组织项目经理部的工程技术交底、设计变更、专业技术培训等工作。
（6）在技术上对工程部、工程技术人员、质检员的工作进行指导。
（7）负责技术方面与建设、设计、监理等有关单位的联系。
（8）参加工程关键部位验收和竣工验收。
2.1.
3.4工程部
（1）负责工程施工过程中的施工技术、进度、生产调度等具体管理工作。
（2）负责工程施工组织设计、施工技术方案、施工技术措施、施工作业指导书等技术文件的实施。
（3）负责编制工程质量保证大纲、分部工程、分项工程的施工技术方案、施工技术措施、作业指导书等技术文件。
（4）负责对施工人员进行技术交底，并对施工人员进行技术指导。
（5）负责技术标准、施工图纸、技术资料、施工记录等的管理。
2.1.
3.5质管部
（1）负责工程施工过程中的质量管理工作。
（2）负责编制质量保证大纲、质量保证手册、工程创优策划书。
（3）负责工程质量监督检查，跟踪质量问题整改情况，参加工程质量检查、验收评定。
（4）全面贯彻落实公司质量保证体系的要求，对施工人员资格、施工方案、材料、机具、环境等影响工程质量的因素进行有效控制，从而确保工程质量。
（5）积极配合监理工程师的质量监督工作。
（6）负责质量事故的调查处理、事故分析、报告、统计等工作。
2.1.
3.6安监部
（1）负责工程施工过程中的安全具体管理工作。
（2）按公司质量保证体系、职业安全健康与环境保护管理体系的要求，编制安全保证大纲，制定相应的安全保证措施和管理制度并监督执行。
（3）负责对施工人员进行安全教育、安全培训，组织安全活动日活动，指导兼职安全员的安全工作。
（4）负责监督检查施工现场安全、文明施工情况，及时消除安全隐患。
（5）负责安全事故的调查处理、事故分析、报告、统计等工作。
2.1.
3.7综合部
（1）负责项目经理部的工程概预算、结算、财务、合同管理，协助公司财务部办理工程预付款、工程进度款、结算等工作，以及有关报表的编制和报送。
（2）负责工程材料的采购、检验、运输、保管、标识等工作，以及甲供材料、设备的交接、验收、保管等工作（内设立线路工程材料站，负责项目法人供应线
路工程材料的提货、验收、清点、运输与分发；线路工程自购材料如钢筋、
模板加工，以及地脚螺栓、接地钢材的储存、转运、分发等工作）。
（3）负责施工机具管理以及计量器具周期检验，确保机具供应满足工程施工要求。
（4）负责施工现场人事保卫、后勤服务、文件处理、关系协调、会务接待等工作。
（5）负责施工现场的宣传报道，创造良好的工作环境，建设文明工地。
2.1.
3.8施工队队长
（1）负责领导组织施工队进行工程具体施工作业。
（2）布置分配施工队每天工作，主持每天的“班前会”和下班后检查。
（3）督促检查施工队成员在施工中严格按照规程规范、设计图纸、工艺标准、施工组织设计、施工技术方案、措施、作业指导书等文件的要求进行施工，注重施
工工艺，精心施工，确保工程施工质量。
（4）组织施工队成员认真学习并严格执行安全技术操作规程，自觉遵守安全生产规章制度，执行安全技术交底和有关安全生产的规定，确保施工安全。主持每周
“安全日”活动。
（5）督促检查施工队在施工中注意文明施工。
（6）对施工队成员进行考核、奖罚，处理施工队的其它日常事务。
第三章施工现场总平面布置图
3.1施工现场平面布置图
见附图一《三亚保港110kV变电站增容工程施工总平面布置图》。
3.2 驻地规划
3.2.1项目经理部设置
一般项目部设置要考虑①便于项
目施工管理；②便于与项目法人、监理
及施工现场联系；③便于社会公共设施
利用。
3.2.2 驻地标准化建设
（1）驻地规划
主要通过定置化管理、模块化管理以
及区域化管理等方法进行项目的驻地、施工现场的总平面规划，配以视觉形象设计来达到现场视觉形象的统一、明晰、整洁、美观的整体效果。
项目部及下属施工队驻地实行模块化管理，树立“尊重人、关心人、爱护人、以人为本”的安全理念，为员工营造一流的办公、生活、施工与安全文明施工环境，实现作业人员全过程人身安全防护完善化。按实际功能划分为办公区、生活区、施工区、设备材料堆放区等。
项目经理部根据工程特点、项目规
模，对工地环境、上墙资料、宿舍、食
堂、施工现场、办公、材料站进行统一
规划，树立公司项目建设的统一形象。
◆驻地入口布局
项目驻地或现场入口处的醒目位置
应设置以下标志牌，做到规格统一、字
迹端正、表达正确。
?工程项目名称、工程概貌、施工单位简介、职业健康与环境管理、质量管理方针目标。
?安全文明施工纪律牌。
?防火须知牌。
?安全无重大事故计时牌。
?安全生产、文明施工宣传牌。
?施工现场平面图。
?企业精神和企业标志宣传。
?办公区设置
按职责和职能划分设置办公室，主要有项目经理室、项目总工室、综合办公室、会客室、会议室，另备二间办公室提供给监理办公使用。
办公区制定并严格执行《办公区综合管理制度》，保持门、窗、桌面、地面清洁，物品摆放整齐。
?办公室
办公室进行标准化管理，各类人员一人一桌，分区办公，工作相互配合，办公互不干扰。配备电话、传真机、复印机、微机、宽带等办公设施。
?会议室
会议室要求宽敞明亮，大型会议桌和若干座椅。配空调设备，应参照右图设置。
?上墙的职责、图表等
在办公室和会议室等区域须悬挂以下标
志牌和装置性设施。
项目经理部组织架构及主要管理人员名
单。
安全管理网络图（安全保证网络和安全监
督网络）
质量管理网络图
工程平面布置图
工程工期网络控制图
岗位职责
制度牌
工程进度表
安全、质量宣传栏.牌
展示公司良好形象、介绍工程情况的宣传牌。
?停车场
保持车辆整洁，停放整齐，划定固定的停
车位，项目部内部车辆按指定车位停放。
?生活区规划
生活区与办公场所、材料存放区等分开设
置。职工宿舍应有良好的居住条件，保持通
风与整洁。职工宿舍实行准军事化管理，员
工统一配备被褥并叠放整齐，所有物品摆放
整齐，不乱倒垃圾、乱扔脏物，做到环境卫
生干净、整洁。
职工食堂与食品间应符合卫生防疫要求，定
期对饮用水及饮食卫生进行检查，预防肠道
疾病的发生。同时应严防食物中毒。
为员工提供较好的沐浴、盥洗设施以及工作
服洗涤、干燥消毒设施。
为丰富职工的业余生活，要配置如乒乓
球、羽毛球、音像设备等娱乐文化设施。
生活区应定期喷洒消毒，职工要定期体
检，预防各种传染性疾病，并应有灭蚊、
蝇、老鼠等的措施。
?材料站（库）设置
材料站实行分区堆放，定置化区域管理，
要设置以下区域：
材料站标识牌，材料、设备、工具标识牌，
合格区、不合格区、待检区标识，消防设施。
（2）规划管理
由专人进行规范化管理，部分设施配置见下表。
生活设施配置表3-1
表3-2
3.3 材料站设置
3.3.1设置原则
（1）①交通便利，靠近交货地点，避免
往返运输，降低运输成本；②通讯便利，
便于内外联系；③便于施工队取用材料。
（2）本项目设置中心材料站，施工队设
现场仓库；仓库结构主要有存放钢筋钢材的露天场地，存放易损、防雨、防腐材料和工器具的封闭仓库以及简易的库棚等。
（3）由于项目法人供应材料在中心材料站点交货，因此材料站必须具备汽车送达、吊车作业的条件。
3.3.2 设置地点
（1）中心材料站：三亚保港110kV变电站增容工程项目部。
（2）现场仓库：当地现场租赁仓库。
（3）根据工地物资的正常储备量、储存期、搭建临时建筑物。
3.3.3 材料（转运）站的管理
中心材料站由项目供应部负责管理，现场材料仓库由施工队材料员负责，材料管理须制定交接、进货、检验、保管、分供管理办法（如下图所示），按规定建立帐卡并做到卡物相符。特别要做好材料站的防火、防盗、防潮、防锈蚀工作。在材料贮存、适用过程中设置产品标识并记录，以避免不同物资的混用和满足可追溯的要求。对不合格品应及时标识、隔离和处置，严禁在工程中使用。
第四章施工方案
4.1施工准备
我公司一经中标，将立即根据本纲要第二部分所述组建工程项目部，进行工程的各项准备工作，包括施工技术资料的编制，组织各专业人员学习、熟悉图纸及相关的标准、规范、规程，对图纸进行会审及交底，组织人员及机具进场以及临建设施的搭建，确保工程按期开工。
4.1.1技术资料准备
施工技术资料的准备工作由项目经理和项目总工负责组织安排，项目部电气、土建专业工程师负责施工技术资料编制。
在开工前，工程项目部将把详细的施工组织设计、安全及文明施工管理实施细则、工程质量保证大纲、达标投产实施办法等技术资料编制完毕，并将足够份数的施工组织设计提交建设单位。在各分部工程开工前，需将各分部工程的作业指导书及施工技术资料编制完毕。
在施工技术资料准备阶段，项目部负责同建设单位、监理工程师和设计院联系，及时取得有关的施工图纸和建设单位对工程的要求。同时要对参加工程施工的人员进行技术培训及安全教育，组织各专业人员学习、熟悉图纸及相关的标准、规范、规程，对图纸进行会审及质量、安全技术交底，确保每一个参加施工的人员都了解工程的质量目标、施工方法和安全措施，从技术上对工程的顺利进行做好充分准备。施工技术资料提交计划表见表4-1。
施工技术资料提交计划表
表4-1
4.1.2材料准备
除项目法人供应的材料外，本工程所需的其他材料均由承包商按照要求自行采购及加工。
材料方面的准备工作在项目经理和项目总工的组织下进行。先遣人员进驻现场，即应抓紧时间做好基础部分材料供应的准备。
项目法人供应的材料或设备
1、全站电气一、二次设备（不含动力箱、配电箱、端子箱）；
2、全站电缆（含消防电缆、照明电缆）、10kV及以上电缆头；
3、合成绝缘子、110kV及以上支柱绝缘子、软母线绝缘子；
4、110kV及以上支柱绝缘子；
5、10kV及以上穿墙套管；
6、封闭母线桥。
4.1.3通讯准备
通讯设备的准备工作在项目经理组织下进行，由综合部负责办理，项目经理部应配置电话机、传真机、计算机，以实现同建设单位、监理单位及设计院的通讯联系及数据联系。项目经理部与各施工队通过电话机和移动电话联系。各种通讯设备进场后3天内完成配置并开通。
4.1.4施工场地准备
施工场地的准备工作在项目经理的组织下进行，具体工作由行政部门负责办理。
项目经理部设在变电站附近，靠近公路，交通、通讯方便，生活设施配套完备，设置要求作到五通一平（水通、电通、路通、通讯通、排污通的场地平整），便于指挥施工，便于和项目监理工程师及项目法人联系的地方。
中心材料站设在站内，可减少材料多次中转，具备汽车运输、吊车作业的条件，场地开阔、便于材料的堆放、调配和发放。对建设单位送达的材料，中心材料站负责进行卸车、清点、质量验收和保管。仓管设施配套完善。
110kV变电站道路改造工程施工方案
目录 一、工程概况及适用范围 (2) 1.1作业地点 (2) 1.2作业内容 (2) 1.3地质及地貌状况 (2) 1.4自然环境 (2) 1.5交通情况 (2) 1.6施工准备 (2) 二、施工要求 (3) 2.1工程执行规范、标准 (3) 2.3投入本工程的主要施工机具设备 (4) 三、施工组织措施 (5) 3.1施工工序安排 (5) 3.2工程主要施工方法 (5) 3.2施工力量的配置 (8) 3.3施工资料记录 (8) 四、施工技术措施 (9) 4.1质量管理的措施 (9) 4.2技术交底及措施 (9) 4.3质量保证措施 (10) 4.4质量通病及预防对策 (11) 五、施工安全措施 (11) 5.1安全保证措施 (11) 5.3安全管理措施 (12)
110kV**变电站道路改造工程 施工方案 一、工程概况及适用范围 工程名称：110kV**变电站道路改造工程 施工单位：质量标准：满足国家施工验收规范，合格工程标准，达标投产。 计划工期：年月日开工，年月日竣工。 1.1 作业地点 110kV**变电站道路改造工程位于揭西县**镇110kV**变电站内。 1.2 作业内容 本工程拆除原站内破旧混凝土路面，重做道路基层及铺设混凝土道路。 1.3地质及地貌状况 站址区地形地貌地层结构复杂，层位多，厚度变化大，主要有坡积质粘土、人工填土；道路表层主要为后期建筑回填土及绿化植被。 1.4自然环境 本工程位于***，属亚热带季风性湿润气候，年平均气温21.6℃，平均降雨量2097.3mm。 1.5交通情况 本工程具体位置是*****镇110kV**变电站内,现有公路与进站道路相通,交通方便。 1.6 施工准备 1.4.1 施工力量的配置准备 我公司投入本工程的技术、质安、物资管理人员都具有一定的施工经验，所有施工人员在进入现场工作前，针对工程特点进行岗前培训，并经考试合格，特殊工种持证上岗。 1.4.2 施工技术准备 （1）熟悉施工图设计等技术文件，书面提出施工图审查意见；针对工程特点，收集相关资料，组织人员培训。
110KV线路工程施工合同书
110KV线路工程施工合同书 甲方：榆林市益友电力通讯工程有限责任公司 乙方： 第一章合同内容 依照《中华人民共和国合同法》和《建设工程质量管理条例》及其他有关法律、行政法规，遵循平等、自愿、公平和诚实信用的原则，双方就本电力线路建设工程施工事项协商一致，订立本合同。 第一条工程概括 1、工程名称：莱德集团110KV线路工程 2、工程地点：神木县大柳塔镇阳旺塔村（郭家湾） 3、路径概况： 本线路从莱德集团110KV升压站至杨旺塔110KV变电站，新建单双回线路，其中0.641Km为同塔双回线路，余下0.212Km为单回线路，跨越线路10KV、低压、通信线，跨越公路一处。 4、工程内容： 1）、线路电压等级：110KV，全线路按照设计要求安装施工共8基铁塔，其中钢管塔组立4基，角铁塔组立4基，（7738终端塔1基，7727直线塔1基，7738转角、终端塔2基）。 2）、线路全长0.853Km，导线采用LGJ-185/30钢芯铝绞线，避雷线1根采用GJ-50镀锌钢绞线，另一根采用OPGW-16芯复合光缆。 3）、以上工程土建部分施工由乙方施工（包括铁塔基础的土石方工程、基础浇筑等）。 4、工程性质：新建工程 5、承包范围： 甲方承包的施工范围包括图纸中标明的所有地面以上线路安装工程（不含材料）。包括杆塔组立、金具绝缘子的组合安装、电缆通信线路导线架设、地面以上接地装置制作安装、相序标志标牌制作安装、防鸟刺设施安装及检测试验、线路调试、工程质量自检等。 6、质量等级：合格。 第二章合同的依据 第二条合同的依据 25044 61D4 懔21026 5222 刢<38524 967C 陼i26384 6710 朐r9 1、根据《110KV-500KV架空送电线路施工及验收规范》（GB50233-2005）和榆林华源电力有限责任公司提供的线路纵断面图、平面图和设计说明。 2、根据《中华人民共和国合同法》。 第三章工程价款和工期 第三条合同价款 1、甲方方安装工程承包价为：元,大写 .
变电站工程施工四措最新模板
工程项目名称：铜仁浅滩110kV变电站增容改造工程（含滑石220kV变电站间隔扩建工程） 工作任务：XXXXXXXXXXXXXXXX 停电施工四措 外包单位名称：四川华水电力建设工程有限公司 时间：2017年8月16日
批准：审核：编制：
目录目录2 一、工程概况3 二、组织措施3 三、安全技术措施5 四、环境保护和文明施工措施9 五、专项施工方案10
一、工程概况 1、工程总体说明 说明工程的总体情况，此次施工主要作哪些工作。 2、工作地点和工作内容 3、协作单位名称 施工单位：四川华水电力建设工程有限公司（铜仁浅滩110kV变电站增容改造工程项目部） 监理单位：贵州电力设计研究院 设计单位：襄阳诚智电力设计有限公司 运行单位：XXXX单位（部门） 业主建设单位：贵州电网有限责任公司铜仁供电局220kV业主项目部 二、组织措施 1.施工现场组织机构
2、现场人员资质情况 第1条中所列人员必须附身份证和各种资证。资证必须符合贵州电网有限责任公司《生产项目承包商管理业务指导书》（Q/CSG-GZPG411085-2016）中附录I 承包商人员类别表。 在此次工程中主要从事的工作表 3、主要管理职责 （1）项目经理职责： a) 项目经理由公司经理授权，决策本工程施工过程中的各项重大事宜； b) 贯彻执行公司质量方针、安全方针，并对本项目工程质量目标、安全目标的实现负全面责任，项目经理为本工程的第一安全责任人和第一质量责任人；
c) 全面负责本工程创国家优质工程专门制定的《变电工程工程创国家优质工程施工管理规定》的实施和检查工作； d) 负责对施工人员的合理安排、任用，确保工程按合同要求如期竣工; e) 负责工程的资金调配使用，保证工程顺利进行; f) 负责整个工程的经济责任制的制定和落实； g) 项目经理将根据项目制管理方法，对工程的全过程进行计划、组织、协调和控制； h) 负责组织实施质量、安全、文明施工等管理制度，明确职责和权限，并监督运行。 三、安全技术措施 （2）项目总工职责 a) 负责指导项目部技术科的工作，主持工程项目的技术管理及施工图会审工作； b) 主持编制施工组织设计、施工方案和作业指导书；质量、安全保证措施，并组织实施； c) 负责组织为工程质量、安全目标的实现提供技术支持； d) 贯彻执行本纲要，负责施工组织设计的实施； e) 负责开工前的技术培训和考核工作，并验证开工条件； f)负责贯彻执行公司三标一体化体系标准，确保该体系在本工程中有效运行。 （3）工程部职责 a) 负责技术措施的贯彻执行、参与施工图会审、合同评审； b) 主持日常技术管理工作，利用P3软件编制工程施工进度计划并根据工程情况调整； c) 负责编制施工组织设计、施工方案和作业指导书、达标投产创一流实施方案、施工手册等有关技术资料，并对特殊施工及重大跨越施工提出施工方案，报项目总工审批； d) 负责现场施工的技术指导及新技术、新工艺的开发与使用；
110kv变电站施工组织设计方案(完整版)
施工组织设计 批准： 审查： 校核： 编写：
3.1 工程概况 ** 水利枢纽施工供电110kv 变电站工程是为满足** 水利枢纽工程施工用电而建设，该项目位于枢纽** 大桥左侧下游约200m 处。施工变电站的110kv 进线接于** 地区东笋变，施工变电站建成投产后，将枢纽右岸已建成的35kv 临时变电站设备搬迁至施工变电站合并运行，35kv 线路延伸过江进110kv 施工变作为枢纽施工保安电源。 本工程主要工程项目有： （1）35kv 施工供电备用线路工程； （2）110kv 施工供电线路工程； （3）110kv 施工变电站土建及安装工程； 3.2 施工布署 3.2.1 工程质量目标 满足国家或电力施工验收规范，做到：土建分项工程和单位工程合格率100%，优良率85%以上；电气设备安装工程合格率100％，优良率90％以上；整项工程质量等级达到优良。 3.2.2 工期目标 按招标范围的施工图纸工程内容及招标文件要求，计划总工期210 日历天。 3.2.3 安全目标 群伤群亡事故为零；
重大设备事故为零； 重大火灾事故为零； 轻伤事故率控制在5‰ 以内。 3.2.4 工程主要施工负责人简介 施工主要负责人简介见第二章中“ 2.4 拟投入本工作的主要人员表”。
3.2.5 施工工序总体安排 本工程的施工是在场地平整工作完成后进行。施工队伍进场后，先按施工总平面图 布置临时设施，并按平面布置要求对站内的主控楼基础和排水系统及110kv 线路工程进行施工，在主控楼基础和排水系统完成后即安排主控楼主体工程、设备基础、电缆沟、构 架基础等施工；最后进行电气设备安装及站内各附属设施的施工。110kv 施工变电所建成投产后，即进行35kv 临时变电站搬迁工作。在土建施工过程中安排电气预埋、接地等交 叉作业。 3.3 施工进度计划 根椐招标文件要求，本工程计划2001 年5 月25 日开工，2001 年12 月20 日完工，总日历工期210 天，详细的施工进度见《** 水利枢纽施工供电110KV 输变电工程施工进度横道图》。
变电站维修合同
编 号：_______________ 本资料为word版 本，可以直接编辑和打印，感谢您的下 载 变电站维修合同 甲方：___________________ 乙方：___________________ 日期：___________________
（合同编号：）施工合同
发包人： 承包人： 年月
变电站维修合同 甲方： 乙方： 依照〈〈中华人民共和国合同法》、〈〈中华人民共和国建筑法》及其他有关法律、行政法规，遵循平等、自愿、公平和诚实信用的原则，双方就变电站土建施工事项协商一致，订立本合同。 1. 工程概况 最终规模：主变容量：终期2 X63MVA，本期2 >63MVA。各电压等级出线规模：220kV出线终期出线2回，本期2回；110kV出线终期出线2回，本期2回；10kV出线终期出线24回，本期12回。无功补偿：装设并联补偿电容器组，终期容量按2 x（ 2 X5+7 ） Mvar考虑，本期装设2 x（ 2X5+7） Mvar。土建：户内GIS站，综合楼建筑面积1962.6 m2,体积16228.8m3。 2. 承包范围 2.1甲方提供的施工设计图中全部土建项目：综合楼、屋外配电装置建筑（主变压器系统、220kV 构架及基础、110kV构架及基础、站用变压器系统）、供水系统、站区给排水系统、消防、场平、站区道路及广场、污水处理池、水井（如有）、管道、排水沟、地基处理、站外道路、挡土墙及护 坡、锚杆、各类主被动防护网、围墙及大门、站外通信线改迁。 2.2乙方负责完成上述工程任务所需的水电接入、临时设施搭设（含材料及场地）、各类安全防 护设施的修建、作业面各施工单位的配合等相关工作及产生的对应费用。
220千伏红星变电站增容改造工程220千伏线路部分
220千伏红星变电站增容改造工程220千伏线路部分 补充招标公告 由我司组织招标的220千伏红星变电站增容改造工程220千伏线路部分施工招标，现对原发布的招标公告作如下修改： 1、原招标公告的项目名称现修改为：“220千伏红星变电站增容改造工程线路部分”。 2、原招标公告2.2建设规模现修改为：“（1）220kV红光改造部分：由拟建220kV新红星站220kV出线构架起，至220kV红光线（现为红洲线）#1塔小号侧线路解口点，新建双回路线路2×0.2km。（2）220kV罗红改造部分：由拟建220kV新红星站220kV出线构架起，至220kV罗红甲乙线#22塔红星站侧线路解口点，新建双回路线路2×0.36km。（3）220kV上红改造部分：由拟建220kV新红星站220kV出线构架起，至现状220kV紫红甲乙线#37塔紫洞站侧线路解口点，新建双回线路2×0.16km。（4）110kV红星～大榄线路工程：拆除现状单回路架空线0.3km，重新紧线0.7km；新建单回电缆线路0.45km。（5）110kV红星～穆院、仙溪联线线路工程：拆除现状双回路架空线0.3km，重新紧线0.7km；新建双回电缆线路0.45km。（6）110kV红星～芝北、上柏联线线路工程：拆除现状双回路架空线0.05km，重新紧线 1.6km；新建双回电缆线路0.28km。（7）110kV 红星～小塘线路工程：拆除现状双回路架空线0.08km，重新紧线0.2km；新建单回电缆线路0.23km。（8）110kV红星～狮山线路工程：拆除现状单回路架空线0.2km，重新紧线1.0km；新建单回电缆线路0.27km，两回架空线路（含备用1回）0.1km。 2、原招标公告4.1现修改为“凡有意参加投标者，请于2013年2月5日至2013年2月20日，每日上午9:30时至11:00时，下午14:30时至16:00时（北京时间，下同），在广州市东风东路753号天誉商务大厦东塔8楼购买招标文件；广州建设工程交易中心（广州市天河区天润路333号）现场接受投标报名时间为2013年2月20日，上午9:30时至11:00时，下午14:30时至16:00时。” 招标公告其余内容不变。 广东电网公司 2013年2月4日
XX变2号主变增容项目施工方案【22】页
110kVXX变2号主变增容项目 实施措施计划 （施工方案） 项目管理单位：XX供电局XX第一项目部承建单位：XX天龙输变电建设有限公司监理单位：XX三维工程建设监理咨询有限公司
一、项目建设任务及施工组织： 1、工作任务： 1.1 主变系统 1.1.1 2号主变容量为31.5MV A的2号主变压器拆除更换成容量为50MV A 的主变; 1. 1.2 2号主变35、110kV侧进线高跨线拆除更换; 1.1.3 2号主变10kV侧进线母线桥拆除更换。 1.1.4 2号主变35kV侧进线穿墙套管更换。 1.2 35kV室内配电装置 1.2.1 35kV分段间隔内2组隔离刀闸更换(3101、3102)。 1.3 10kV室内配电装置 1.3.1 10kV II段母线更换； 1.3.2 10kV II段母线10kV进线开关柜内设备(012、0122、0123) 更换； 1.3.3 10kV分段柜内设备（010、0101、0102）更换。 2、工作地点：110kVXX变电站 2.1 2号主变压器本体处。 2.2 2号主变110kV侧进线高跨线处。 2.3 2号主变10kV侧进线母线桥处。 2.4 10kV配电室。 2.5 35kV配电室。 4、施工组织措施： 4.1 施工单位:XX天龙输变电建设有限公司 4.2施工组织： 工作总负责人：张飞 安全总负责人：余益华 技术负责人：曾林 现场安全员：王启都 现场工作负责人：曾林、廖宗纲、张廷湖、胡家明 工作人员：周乾、张启久、朱光才、王小林、王永成、钱启林、张启彬、钱波涛
共12人 5、施工单位停送电联系方式： 联系人：张飞电话：V网：626659 曾林V网：626021 工作具体时间： 6.1 2013年10月10日08时00分至2013年11月5日18时00分 6、分组说明： 110kVXX变2号主变增容工程施工组织计划安排五组人员对现场进行施工。涉及到现场交叉作业工作的问题由现场总负责进行沟通协调。 一组：曾林负责以下工作： 35kVI段母线分段3101隔离开关、35kVII段母线分段3102隔离开关更换2号主变拆除更换（含基础、主体附件安装、二次设备安装、电缆敷设）二组：张廷湖负责以下工作： 10kVI段母线分段0101隔离开关更换 10kVII段进母线更换、10kVII段进线开关设备更换（012、0122、0123）10kV分段开关设备更换（010、0102） 三组：胡家明负责以下工作： 2号主变110kV侧进线高跨线、 2号主变10kV侧进线母线桥更换 2号主变35kV侧进线穿线套管更换 四组：廖宗纲负责以下工作： 2号主变35kV侧进线高跨线更换 五组：樊杰负责以下工作： 电气一、二次调试 六组：王启都负责以下工作： 现场安全文明施工 8、工作票的使用管理说明： 工作票的使用及管理均遵循《电力安全工作规程》（发电厂和变电所电气部分）（国标版）的有关规定，并且必须严格执行《电力安全工作规程》工作票管理制度的相关内容。
110kv变电站土建施工方案(1)
（二）建筑施工方案 1 编制说明乏燃料后处理工业示范厂总降压变电所、高压配电中心建安工程初步施工方案，主要阐述钢筋砼独立基础、设备基础、砌体工程、屋面、楼地面、路面、沟槽等工程的施工方法，本初步方案将作为施工准备的依据，但由于现有资料有限，设计图纸不详，只能根据以往工程实践编此初步方案，待资料齐全后将进一步充实完善形成详细的施工方案。 2 编制依据 2.1 乏燃料后处理工业示范厂总降压变电所、高压配电中心建安工程招标文件； 2.2 现行建筑工程施工质量验收标准及规范 2.3 以往类似工程实践。 3. 施工准备 3.1 施工技术资料准备施工技术资料的准备工作包括施工技术资料的编制、施工规范（包括相关法规）和验评标准的收集、各类质量验评表格的收集等。验评表格采用变建统一的验评表。此项活动主要由项目总工组织安排，技术人员负责施工技术资料的编制、施工规范（包括相关法规）和验评标准的收集及各类质量验评表格的收集。 工程开工前需把针对本工程的施工组织设计、安全、环境管理实施细则、工程质量保证大纲等技术文件资料编制审批完毕。单位工程、分部工程开工前，需把施工方案及作业指导书编制审批完毕。需要开工前期准备的有：各强度等级混凝土及砂浆配合比设计，各类分项工程质量评定表，各类施工技术记录表格，各类施工技术标准、规程、规范等。 在技术资料准备阶段，项目总工应负责同项目法人和设计院联系及时取得相关的施工图纸及项目法人对工程的准备要求，并组织施工人员熟悉施工图纸及作业指导书，学习施工验收规程、规范等。并组织安全知识及操作技能培训，了解工程的质量目标，从技术上为工程的顺利开工做好充分准备。 3.2 材料准备 ⑴为满足工期计划要求，由建设单位提供的设备材料应按施工单位的计划及时供货，由施工单位自行采购定货的设备材料则应在技术人员审查图纸后提出采购计划，进行合格分供商评审，选择材料供应商，签订采购合同。 ⑵为确保工程质量及工程进度，所有设备、材料的质量都必须符合设计及规范的要求，经现场清点验收，资料齐全并具有产品合格证； ⑶本工程采用商品混凝土，开工前应对混凝土供应商的供应能力、运输等方面进行考察，选择质量保证的供应商。钢材采购通过招投标的方式进行，确保使用优质产品。建筑物的基础分部选用组合钢模板，建筑主体上部结构选用建筑胶合板，主变基础选用建筑酚醛覆膜胶合板。
110kV变电站主变增容工程施工组织设计
1 三亚保港110kV 变电站增容工程 施工组织设计 湖南龙飞电力建设有限公司 2018年12 月
批准：审核：编写：
目录 编制依据 (3) 第一章工程概况 (4) 1.1工程简述 (4) 1.2工程规模............................................ 错误!未定义书签。 1.3工程特点 (4) 第二章施工现场组织机构 (4) 2.1组织机构关系图 (4) 2.2主要负责人简介...................................... 错误!未定义书签。 2.3各岗位主要职责...................................... 错误!未定义书签。第三章施工现场总平面布置图 .. (8) 3.1施工现场平面布置图 (8) 3.2 驻地规划 (8) 3.3 材料站设置 (11) 第四章施工方案 (13) 4.1施工准备 (13) 4.2施工工序总体安排 (19) 4.3主要工序和特殊工序的施工方法和施工效率估计，潜在问题的分析 (20) 4.4工程成本的控制措施为控制成本，提高效益，拟采取的措施 (48) 第五章工期及施工进度计划 (49) 5.1工期规划及要求 (49) 5.2施工进度计划网络图 (50) 5.3施工资源（人力、材料、机具、场地及进场道路公共关系）计划 (51) 5.4施工进度计划分析 (53) 5.5计划控制程序、方法及制度等 (54) 第六章质量目标、质量管理体系及技术组织措施 (56) 6.1质量目标 (56) 6.2质量管理组织机构及主要职责 (57) 6.3质量管理的措施 (59) 6.4质量管理及检验的标准 (60) 6.5质量保证的技术措施 (61) 第七章安全目标、安全保证体系及技术组织措施 (68) 7.1安全管理目标 (68) 7.2安全管理组织机构及主要职责 (69) 7.3安全管理制度及办法 (71) 7.4安全组织技术措施 (75)
关于黄山太平110千伏变电站1号主变增容改造工程建设项目环境影响报告表的批复(2020)
关于黄山太平110千伏变电站1号主变增容改造工程建设项目环境影响报告表的批复（2020） 你公司报来黄山太平110千伏变电站1号主变增容改造工程《行政许可申请书》和国电环境保护研究院有限公司编制的《国网安徽省电力有限公司黄山供电公司黄山太平110千伏变电站1号主变增容改造工程建设项目环境影响报告表》（以下简称《报告表》）收悉。该项目黄山市发展和改革委以黄发改行审（2019）19号文核准，经在黄山市生态环境局网站公示，公示期间公众无异议。我局经研究，批复如下： 一、项目建设内容 1.太平 110kV变电站主体工程：安装2台50MVA（1#、2#）三相三绕组自冷有载调压变压器（将原1#20MVA更换为50MVA主变），电压等级110/35/10kV， 110kV 2回出线为外桥接线（平太917、苦太911线，更换#1 主变 901 电流互感器及配套金具）， 10kV出线15回为单母线分段接线（更换主变 10kV 低压侧母线及配套金具；本期新增 10kV开关柜 8 面，其中出线柜5面，电容器柜2面，接地变消弧线圈1面），35kV出线6回为单母线接线（太辅315线、太仙311线、太新304线、太焦312线、太开316线、太平313线；更换 35kV 301 间隔电流互感器LZZBJ9-35，主变 35kV 中压母线及配套金具）。 2.无功补偿：本期将原有2套10kV户内框架式电容器拆除，新上4套户外框架式电容器，容量为（2×3600+2×4800）kvar，分别布置在两段母线上。 3.辅助工程：拆除2.3m高围墙21.5m，新建2.3m高围墙54m；新建事故油池1座（拆除原有30m3事故油池，新建1座容积约50m3事故油池）、化粪池1座（已建，容积约2m3）。 项目总投资811万元（本次投资），其中环保投资14万元。变电站占地面积为0.406h ㎡。 二、我局经研究，从环境保护角度，同意你公司按《报告表》所列建设项目的性质、规模、地点和拟采取的各项污染防治措施生态保护措施进行建设。 三、项目应对所属的已建内容进行排查，确保达到现行标准要求，在项目建设及运行中做好以下的工作： 1.切实落实各项生态保护措施。应制定科学的施工计划，落实施工期生态保护措施，严格控制施工作业范围，防止施工造成的植被破坏和水土流失。 2.严格落实工频电场、工频磁场等环境保护措施。项目经过居民区时，须按报告表要求提高导线对地距离，确保线路两侧和变电站周边居民区的工频电场强度、工频磁感应强度符合《电磁环境控制限值》（GB8702-2014）限值要求（工频电场强度控制限值为4000V/m，磁感应强度控制限值为100μT）。在通过耕地、园地、养殖水面、道路等场所时，应确保架空输电线路线下的工频电场强度小于10千伏／米，并给出警示和防护指示标志。 3.落实大气环境保护措施。建设期间施工过程中渣土运输必须采取覆盖、密闭运输方式，
110kv变电站施工组织设计
**110kv变电站施工组织设计220KV出线：本期
变电所区地貌为一溶蚀残丘，地面标高674～692m，相对高差约18m。南部及中部地势较高，主要为旱地；西、北、东三侧为低洼沟谷，遍布水田、砖窑，受砖场取土影响，地形较为零乱。所区地层为上部第四系残、坡积的红粘土，下部基岩为浅海相白云岩。场地地表岩溶形态为溶沟及沟槽，发育不明显，对场地稳定性无破坏性影响。由于变电所地势较高，不受百年一遇洪水影响。 1.1.5交通情况:变电站位于**县至施秉县公路旁，距贵阳300多公里，距县城约12公里，变电站距公路约350米（无路），进场后需立即修建进站公路。火车通达县城，对大件运输较为有利，交通情况比较理想。 1.2工程特点 1.2.1设计特点： ①土建一次性建成（留有扩建余地），电气分期建成； ②控制室、110KV继电器室、通讯室等组成综合楼（两至三层），其他附属建筑面积较小； ③消防设施完备，主变设有水喷雾消防系统。 ④电气主接线：
1.2.2
2) 安装工程特点： A 、全为国产设备、合资厂设备，给安装、调试带来很大困难。 B 、电缆量大，人工展放，工期较长。 C 、管母线工程量大。 D 、主控、继电器室及室外盘柜量大。 E 、微机综合自动化程度高。 3）前期图纸难以按时交付，属三边工程。 1.2.3自然环境：所址周围以往无较大规模建设，因此、当地地材加工未形成规模，能供应量太小，且价格较贵，在很大程控度制约着施工的进展，交通不方便，平均雷暴日53d.，，所址地形较高，所址周围较低，不受百年一遇洪水威协。 二、施工现场组织机构 2.1现场组织机构 2.2工程主要负责人简历 黄向东：89年毕业于贵州建专工民建专业，先后担任公司大院四栋加层改造工程施工队长，深圳梅林变扩建工程施工队长，兴义
变电站施工合同
变电站施工合同 篇一：110KV变电站施工合同 110KV变电站施工合同 合同编号： 甲方： 乙方： 签订日期： 签订日期： 工程施工协议 甲方：乙方： 依照《中华人民共和国合同法》《中华人民共和国建筑法》及其他有关法律、法规，遵循平等、自愿、公平和诚实信用的原则，双方就本建设工程施工事项协商一致，订立本合同 一、工程概况工程名称： 110KV变电站施工 工程地点：： 二、承包范围 本工程自110KV线路终端杆始至110KV全部进线构架至110KV主间隔至110KV主变再至10KV变及配电室再至各低压柜（本工程为第一期，只安装一个间隔），安装部分是全所一期工程的设备安装及全所、动力车间10KV系统联调，材料部分我方采购是除主设备以外即：一二次电缆（10KV）及
室外钢管构架、全所接地、避雷针、变配电室的电器材料、全所电缆支架、进站部分光缆；另包含一期计一套间隔所需的基础地脚螺栓。,本期工程通讯设备费,综合电缆费另计,不包括照明工程安装。 三、双方一般权利和义务 1、甲方职责 参与工程质量、安全活动； 按合同规定支付工程款。 2、乙方职责 协助甲方组织工程启动送电及竣工验收。 组织工程送电后的工程质保期内因材料、施工等原因的缺陷消除工作。 编制施工组织设计、施工措施计划，并对承建范围内的现场作业和施工方法的完备和可靠负全部责任。 乙方按约定的内容和时间完成以下工作： 1、根据工程需要设置施工使用的照明、围拦及警卫，承担由于自身失误造成的经济损失和责任； 2、遵守政府有关主管部门对施工场地交通、施工噪音以及环境保护和安全生产等的管理规定，按规定办理有关手续； 3、保证施工场地清洁符合环境卫生管理的有关规定，交工前清理现场达到双方约定的要求，承担因自身原因违反
220kV 变电站增容扩建工程可研模版
××××220kV变电站增容扩建工程 可行性研究报告 （模版） 电力工程勘察设计×级证书证书编号×××××工程咨询×级资质证书证书编号××××× ××××××××设计院 ××年××月地点
工程设计资质证书（彩色版）工程咨询单位资格证书（彩色版）
××××220kV变电站增容扩建工程 可行性研究报告 （模版） 批准： 审核： 校核： 编写：
人员组织 注：按实际所需要的专业填写。
目录 1 工程概述 1.1 设计依据 (1) 1.2 工程背景 (1) 1.3 设计水平年 (2) 1.4 主要设计原则 (2) 1.5 设计范围 (3) 2 电力系统一次 2.1 电力系统概况 (1) 2.2 电力负荷预测................................ (1) 2.3 工程建设必要性 (1) 2.4 相关电网规划及储备情况 (1) 2.5 工程建设方案及计算分析 (2) 2.6 电气参数选择 (2) 2.7 变电站电气主接线方式 (2) 2.8 电气一次部分结论及建议 (3) 3 变电站工程部分 3.1 电气一次 (1) 3.2 电气二次 (1) 3.3 所内通信 (1) 3.3 所内远动 (3) 3.5 土建部分 (3) 3.6 给排水及消防 (1) 3.7 采暖通风 (1) 3.8“两型一化”、“两型三新”执行情况 (1) 4 建设项目土地利用情况
4.1 变电站用地情况 (1) 4.2 地质灾害及压覆矿床 (1) 4.3 征用土地费用估算............................ . (1) 5 节能、环保、抗灾措施 5.1 系统节能分析 (1) 5.2 变电节能分析 (1) 5.3 环保措施 (1) 5.4 抗灾措施 (1) 6 投资估算及财务评价 6.1 投资估算 (1) 6.2 财务评价 (1) 7 结论综述及建议 7.1 本工程建设的必要性 (1) 7.2 本工程建设规模及方案 (1) 7.3 工程投资规模 (1) 7.4 存在的问题及建议 (1)
110KV变电站电气安装施工组织设计
呼市发展110KV变电站工程 电气安装施工组织设计 批准： 审核： 编制： 呼市光源电力电安装有限责任公司 二○○八年十月
呼市发展110KV变电站工程 电气安装施工组织设计 （电气部分） 1.编制依据 1.1 呼市发展110KV变电站电气一次施工图。 1.2 电气装置安装工程施工及验收规范。 1.3 电气装置安装工程电气设备交接试验标准。 1.4 电力建设工业技术管理法规。 2.工程概况 呼市发展110KV变电站工程位于呼市，为满足附近工业及民用电需求特增设此变电站。 3.主要工作量 （1）安装主变SFZ9-63000/110 1台 （2）110KV开关LW36－126∕1600 1台 （3）110KV隔离开并5组 （4）10KV中置柜16面 （5）综合保护装置1套 4、组织机构 呼市发展110KV变电站工程施工成立以呼市光源电力安装有限责任公司经理为总指挥的工程指挥机构，由公司副经理（兼总工程师）、工程科科长、质安科科长、变电队队长及各专业安全、技术人员、班长组成的组织机构。 总经理：包海
项目经理：杨万军 技术负责：工程科刘羽祥 安全质量负责：质安科杜小康薛力民 施工现场负责人：徐海琪 施工现场安全质量负责人：冀涛高飞 施工现场技术员：韩秉文郭建峰 施工现场调试负责人:熊志明 高压试验负责人:徐海琪 施工现场资料员：李俊娥 施工现场材料工具仪器保管员：顾淑琴 施工班长：赵建平 施工现场材料供应负责人：李建升 5、施工进度计划 5.1 工期安排 建筑工程完工后应由总公司组织安装公司、甲方代表等部门对建筑工程进行初步验收，验收合格后，电气安装公司方可进入施工现场。 电气安装工程计划于2008年11月13日开工，计划于2009年5月30日竣工。如因设计变更、甲方供货、设备不合格等原因，工期将顺延。5.2 保证施工进度措施 根据呼市发展110KV变电站施工情况，安装工程约为230天，时间紧，任务重，为了保证工期，我们应做好以下工作： 5.2.1 认真做好施工前的准备工作，施工前应进行施工图纸的审核，施工
变电站施工合同协议书范本
编号：______________ 变电站施工合同 甲方： _______________________________ 乙方： _______________________________ 签订日期： _______ 年______ 月______ 日 甲方: 乙方：
依照《中华人民共和国合同法》《中华人民共和国建筑法》及其他有关法律、法规，遵循平等、 自愿、公平和诚实信用的原则，双方就本建设工程施工事项协商一致，订立本合同。 一、工程概况 工程名称： 工程地点： 二、承包范围 本工程自110KV线路终端杆始至110KV全部进线构架至110KV主间隔至110KV主变再至10KV变 及配电室再至各低压柜（本工程为第一期，只安装一个间隔），安装部分是全所一期工程的设备 安装及全所、动力车间10KV系统联调，材料部分我方采购是除主设备以外即：一二次电缆（10KV） 及室外钢管构架、全所接地、避雷针、变配电室的电器材料、全所电缆支架、进站部分光缆；另 包含一期计一套间隔所需的基础地脚螺栓。，本期工程通讯设备费，综合电缆费另计，不包括照明 工程安装。 三、双方一般权利和义务 1、甲方职责 1.1参与工程质量、安全活动； 1.2按合同规定支付工程款。 2、乙方职责 2.1协助甲方组织工程启动送电及竣工验收。 2.2组织工程送电后的工程质保期内因材料、施工等原因的缺陷消除工作。 2.3编制施工组织设计、施工措施计划，并对承建范围内的现场作业和施工方法的完备和可靠负全部责任。 2.4乙方按约定的内容和时间完成以下工作： 1、根据工程需要设置施工使用的照明、围拦及警卫，承担由于自身失误造成的经济损失和责任； 2、遵守政府有关主管部门对施工场地交通、施工噪音以及环境保护和安全生产等的管理规定，
变电站土建三措一案
35千伏XXX变电站增容扩建工程 土建施工三措一案 （组织、技术、安全措施施工方案） 编制： 审核： 批准： 35千伏XXX变电站增容扩建工程项目部
二〇一一年7月 目录 一、编制目的 二、工程概况 三、施工现场组织措施 四、施工现场技术措施 五、施工现场安全措施 六、施工现场文明生产与环境保护措施 七、施工方案 八、主要危险点分析及预防措施
一、编制目的 为了贯彻“安全第一、预防为主、综合治理”的方针，保证员工在电力生产活动中的人身安全和国家及投资者的资产免遭损失，依据国家有关法律、法规，结合电力行业和国家电网公司系统的特点制定施工现场作业的“三大措施”及施工方案，从而确保项目工程安全、优质、高效的顺利完成。 二、工程概况 1、变电站土建工程：变电站控制室、配电室200平方，围墙95米，大门一个，35千伏主变基础1座，端子箱基础一个，断路器基础1组，隔离开关基础2组，10千伏构支架基础4个，支柱绝缘子基础2组，电缆沟15米，主变事故油池1个。 2、变电站电气设备：新增35千伏主变压器1台，三相二线圈，容量为10000kVA，及新增主变相应的10千伏间隔；新建35千伏Ⅱ段设备；新建10千伏设备。变电所二次采用微机综合自动化系统，变电站远动信息按四遥配置。采用微机五防装置。 计划工期：2011年8月1日至2011年8月30日 施工安排：土建2011年8月1日开工，8月30日要具备电气安装条件；电气2011.8.31日进场施工；2011.9.30竣工。 三、施工现场组织措施 （一）成立工程项目部。 项目经理：XXX 电话：(负责本工程的全部领导工作，为本工程的第一安全责任人)； 项目总工：XXX 电话：（负责技术、质量工作）； 安全员：XXX （协助项目经理做好现场安全管理与监督工作）技术员：XXX(全面落实本工程的技术管理工作)； 材料员：XXX(材料管理与分发)； 资料员：XXX(负责现场各类资料的收集和管理工作)； 质检员：XXX（负责本工程的施工质量工作，保证工程质量
35kV变电站增容初步设计
目录 前言 第一章课程设计任务书 (02) 第二章总论 (03) 第三章变电工程增容技术方案 (05) 第四章电气一次设备选择 (06) 第五章并联电容器补偿装置 (07) 第六章项目实施进度 (08) 第七章研究结论与建议 (09) 第八章短路电流计算书 (09)
前言 电的历史不是很长，但对我们却起着不可替代的作用，合理的利用电力，可以使我们在各个领域和事业上得到很大的发展，是我们生活中非常重要的一种物质，但同时我们也要用科学的方法来利用它。 电力也是我们这门学科的重点，要从根本上理解和掌握电力，也提高我们的用电安全意识和安全知识。合理的使用电力我门可以大大的提高经济效益而降低成本。 通过理解和巩固我们所学的电力，来解决一些实际问题，是我们学习它的根本，在结合理论知识的基础上提高这方面的综合能力。 大概要理解电力的负荷计算、无功补偿计算、变电所主变压器台数和容量的确定，变配电所主接线方案的选择、变配电所所址的选择、变配电所出线的选择。 在这方面有一定的认识和掌握。感谢班主任及任课老师、感谢课程设计老师在学习期间为我们无私的传授知识，没有老师的辛勤耕耘就不会有我们今天的收获。 为了检验自己所学的知识，同时也为了更好地将理论与实际相结合，使自己在今后的工作岗位上表现更加出色，因此进行了这次课程设计，请老师指导！
第一章课程设计任务书 1. 设计任务： 35kV变电站增容初步设计 2. 设计人员：张涛 3. 设计时间：2009年11月2日--11月9日 4. 设计已知条件及相关数据： 4.1 建所地点：红旗农场 4.2 环境污秽等级：Ⅱ级； 4.3 环境温度： -36℃～＋41℃； 4.4 变电所性质：城镇变电所； 4.5 变电所新增主变大小：型号为SZ11-4000kVA，电压变比为35（1±3×2.5%）kV/10.5kV，阻抗电压为Uk%=7.0； 4.6 变电所各侧负荷性质：工农业生产及人民日常生活用电； 4.7 变电所新增进出线回路数： 4.7.1 主变35kV侧：本期2回 4.7.2 主变10kV侧：本期2回 4.8 本变电所电源：假定最大运行方式下上级110kV变电所35kV母线最小阻抗为Z*min=6.77 5. 设计深度及要求： 5.1 按变电所设计纲要进行； 5.2 变电所初步设计说明书一份（论文）； 5.3 变电所初步设计计算数一份： 5.3.1 短路电流计算书；

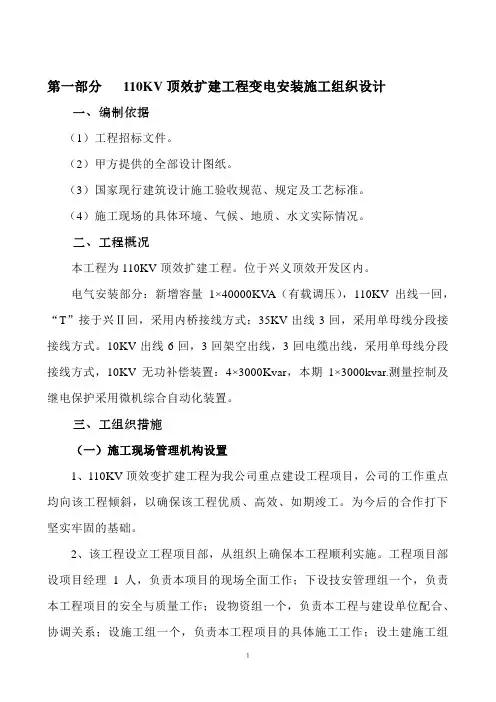

110KV变电站施工组织设计
第一章编制说明及编制依据 (1) 第一节编制说明 (1) 第二节编制依据 (1) 第二章工程概况 (3) 第一节变电站电气部分概况 (3) 第二节工期和设备采购概况 (4) 第三章施工准备 (5) 第一节技术准备 (5) 第二节施工机具和仪器准备工作 (6) 第三节劳动力部署 (7) 第四节主要材料和设备供应计划 (7) 第五节施工现场准备 (8) 第四章现场施工组织机构 (9) 第一节现场管理机构图 (9) 第二节项目主要负责人及各部门职责 (10) 第三节生产现场的保障作用 (11) 第五章施工方案 (11) 第一节施工准备 (11) 第二节施工工序总体规划 (14) 第三节电气主要施工方法 (15) 第五节工程成本控制措施 (67) 第六章工期及施工进度计划 (67)
第一节工期规划及要求 (67) 第二节施工进度计划 (68) 第三节影响工期的主要因素 (68) 第四节保证工期的技术措施 (68) 第五节计划控制 (70) 第六节不可抗力的认定 (72) 第七章质量管理 (73) 第一节质量目标 (73) 第二节质量管理组织机构及主要职责 (73) 第三节质量保证技术措施 (75) 第四节质量管理及检验的标准 (76) 第五节工程质量保证技术措施 (77) 第八章安全管理 (79) 第一节安全目标 (79) 第二节安全管理组织机构及主要职责 (79) 第三节安全管理制度及办法 (82) 第四节安全组织技术措施 (85) 第五节施工过程的安全控制 (87) 第九章工程分包管理 (91) 第一节工程分包的原因及范围 (91) 第二节分包商选择条件 (91) 第三节分包工程的管理 (92)
变电站维修合同
变电站维修工程 （合同编号：） 施工合同 发包人： 承包人： 年月
变电站维修合同 甲方： 乙方： 依照《中华人民共和国合同法》、《中华人民共和国建筑法》及其他有关法律、行政法规，遵循平等、自愿、公平和诚实信用的原则，双方就变电站土建施工事项协商一致，订立本合同。 1．工程概况 最终规模：主变容量：终期2×63MV A，本期2×63MV A。各电压等级出线规模：220kV出线终期出线2回，本期2回；110kV出线终期出线2回，本期2回；10kV出线终期出线24回，本期12回。无功补偿：装设并联补偿电容器组，终期容量按2×（2×5+7）Mvar 考虑，本期装设2×（2×5+7）Mvar。土建：户内GIS站，综合楼建筑面积1962.6 m2，体积16228.8m3。 2．承包范围 2.1甲方提供的施工设计图中全部土建项目：综合楼、屋外配电装置建筑（主变压器系统、220kV 构架及基础、110kV构架及基础、站用变压器系统）、供水系统、站区给排水系统、消防、场平、站区道路及广场、污水处理池、水井（如有）、管道、排水沟、地基处理、站外道路、挡土墙及护坡、锚杆、各类主被动防护网、围墙及大门、站外通信线改迁。 2.2乙方负责完成上述工程任务所需的水电接入、临时设施搭设（含材料及场地）、各类安全防护设施的修建、作业面各施工单位的配合等相关工作及产生的对应费用。 2.3包括但不限于以上项目的施工内容：本工程所有施工图及规程规范和现场实际情况需要实施的项目。 3．承包方式及合同承包价格 3.1承包方式：本工程承包方式采用双包方式（即包工部份包料）。除甲方提供的材料（详见附件2：甲供材料一览表）外均为乙方提供。 3.2 承包价格： 3.2.1承包价格：根据施工设计图建筑工程部分完成的并经甲方计算核定的理论净量（工程量计算规则执行《电力建设工程概算定额第一册建筑工程（2006版）》）（注:对甲方签证核定的工程
35KV变电站增容工程施工组织设计
35KV变电站增容工程施工组织设计
目录 编制依据 (5) 一、施工组织设 (6) （一）工程概况与工程特点 (6) 1、工程概况 (6) 1.1工程简述 (6) 1.2建设规模 (6) 1.3工程承包方式及范围 (7) 2、工程特点 (7) （二）施工现场总平面布置图 (9) 2.1施工现场总平面布置 (9) 2.1.1施工现场总平面布置的基本原则 (9) 2.1.1.1总的要求 (9) 2.1.1.2 临时加工设施 (9) 2.1.1.3 设备存放 (9) 2.1.1.4 施工用水 (10) 2.1.1.5 施工电源 (10) 2.1.1.6 通讯 (10) 2.1.1.7 消防 (10) 2.1.2 施工现场平面布置图 (10) （三）施工方案 (11) 3.1施工准备 (11) 3.1.1物资材料准备 (11) 3.1.1.1工程材料 (11) 3.1.3.2 机具设备 (12) 3.1.2通讯设备准备 (12) 3.1.3施工场地 (12) 3.1.4 施工机械配置 (13) 3.1.5 施工力量配置 (14) 3.2施工工序总体安排 (15) 3.2.1施工顺序及部署安排 (15) 3.2.2主要工序和特殊工序的施工方法 (15) 3.2.2.1 基础工程施工 (15) 3.2.2.2 砌体工程 (17) 3.2.2.3 所区构支架工程 (18) 3.2.2.4预装式配电装置安装 (21) 3.2.2.5电缆沟工程 (21) 3.2.2.6控制电缆敷设及接线 (22) 3.2.2.7设备接地 (26) 3.2.2.8 调试方案 (27) 3.2.3施工过程中可能存在的潜在问题分析及对策 (27) 3.3工程成本控制措施 (29) 3.3.1人工费用成本控制措施 (29)
