微型涡轮喷气发动机
微型涡喷发动机1
一种微型涡喷发动机结构的设计研究1绪论1.1 概述近年来，随着微机电系统技术、新型半导体材料、陶瓷材料及其加工制造工艺、微型传感器、微电子控制单元等多个学科领域技术的迅速发展，各种航空器也迅速开始出现了微型化的趋势。
微型飞行器有许多优点：其噪声低、雷达反射信号小，因而隐蔽性好，可以完成多种任务，包括：战场侦察和监视目标确认、通讯传播、空中布雷、侦察大型建筑物和设施内部乃至攻击敌方重点敏感部位等。
我国国防部门在最近几年也对微型飞行器给予了很大的重视，开始了相关技术的研究。
开展微型飞行器技术研究，需要解决的最为关键的技术之一就是高能量密度的微动力装置的研究。
研究新型高能量存储密度、高功率重量比的动力装置是研制微型飞行器的当务之急。
目前各种合适微型飞行器使用的能量储存介质中，化学燃料是能量储存密度最高的，可到50KJ/g，是电池的100倍，虽然热机将化学能转变为机械能的效率低，但是使用化学燃料的推进系统的折合能量储存密度按保守估计也将是电池的10倍以上。
在普通尺寸的航空飞行领域中，正是对推进系统功率重量比的迫切要求使人们首次研制出了涡轮喷气发动机。
所以，微型涡轮喷气发动机(Micro Turbine Engine,MTE)是满足微型飞行器最有希望的方案之一。
微型涡轮喷气发动机尺寸大致是普通涡轮发动机的1/100～1/10，其推重比有显著提高。
虽然微小尺度下气动损失、传热问题以及加工制造问题的影响会制约微型涡轮喷气发动机达到理想的高性能，但是它性能方面的潜力是非常巨大的。
作为微型飞行器关键技术之一的微型涡轮喷气发动机技术得到了大力发展，并已进入学术界和产业界的合作阶段，开发面向各种应用目标的产品。
美国国防部预研计划局（DARPA）于1997年制定了一项耗资3500万美元的计划，对微型飞行器的各项关键技术如：微型飞行器平台、微型推进系统、飞行/控制系统、传感器技术等进行研究[1]。
其中小尺寸动力系统计划，重点支持开展直径介于5mm～50mm，推力在0.01～10daN之间的微型涡轮喷气发动机相关技术研究[2-5]，并计划在近一、两年内将在此范围内的各个推力级别的微型涡轮喷气发动机相关技术推进到样机实验阶段。
微型涡轮喷气发动机
产品名称: 微型涡轮喷气发动机规格型号:包装说明:多种规格和型号的微型喷气发动机，推力60kg，40kg，12kg，6kg，能满足不同需要。
本实用新型涉及的一种微型涡轮喷气发动机，它包括有外壳、轴承、转轴、进气外定子、进气定子、轴套、尾排气定子、整流罩、尾轴螺母、排气定子、排气叶轮、控制装置，它还包括有前轴螺母、大轴套、燃烧室，所述转轴的前轴伸端和后轴伸端设有外螺纹，在转轴的前轴伸端的外螺纹上旋有前轴螺母，并且在转轴上向后依次设置有进气叶轮、轴套、一对支撑轴承、轴套、排气叶轮，在后轴伸端的外螺纹上旋有尾轴螺母，所述进气叶轮和排气叶轮与转轴相固定连接；由于采用了本设计方案，提高了航模发动机推动力，大大提高了航模飞行的性能，拓展了航模在现代战争、军事演习和提高军事演练技能上发挥其重要的作用20CM的涡扇发动机存在使用型号，但全是军用型号，用于某些巡航导弹的。
也正因为如此，具体的数值保密，无法知道。
但两位工程师大概估算了一下，根据构型不同，最大推力应当在200磅（离心式压气机构型），至400磅（轴流式压气机构型）之间。
航模协会的人说，用于航模的涡喷发动机口径4-8厘米。
最大推力20-40公斤，相当吓人。
他有一架装备4.3厘米口径涡喷发动机的模型，自重1.6公斤，最大飞行速度可达350公里/小时。
30厘米直径，10000牛？差不多一吨的推力？双路式涡轮喷气发动机百科名片涡轮发动机涡轮发动机通过增加空气流过发动机的速度来产生推力。
它包括进气道，压缩器，燃烧室，涡轮节，和排气节。
如图1涡轮发动机相比往复式发动机有下列优点：振动少，增加飞机性能，可靠性高，和容易操作。
<H1 class=book-heading>涡轮发动机类型</H1>涡轮发动机是根据它们使用的压缩器类型来分类的。
压缩器类型分为三类：离心流式，轴流式，和离心轴流式。
离心流式发动机中进气道空气是通过加速空气以垂直于机器纵轴的方向排出而得到压缩的。
涡轮喷气发动机
涡轮喷气发动机涡轮喷气发动机涡轮喷气发动机涡轮喷气发动机(涡轮喷气发动机)涡轮喷气发动机是一种涡轮发动机。
特点是完全依赖燃气流产生推力。
通常用作高速飞机的动力。
油耗比涡轮风扇发动机高。
涡喷发动机分为离心式与轴流式两种，离心式由英国人弗兰克·惠特尔爵士于1930年取得发明专利，但是直到1941年装有这种发动机的飞机才第一次上天，没有参加第二次世界大战，轴流式诞生在德国，并且作为第一种实用的喷气式战斗机Me-262的动力参加了1945年末的战斗。
相比起离心式涡喷发动机，轴流式具有横截面小，压缩比高的优点，当今的涡喷发动机均为轴流式。
目录概述工作原理发展历史结构收缩展开概述综述涡轮喷气发动机应用喷气推进避免了火箭和冲压喷气发动机固有的弱点。
因为采用了涡轮驱动的压气机，所以在低速时发动机也有足够的压力来产生强大的推力。
涡轮喷气发动机按照“工作循环”工作。
它从大气中吸进空气，经压缩和加热这一过程之后，得到能量和动量的空气以高达2000英尺/秒（610米/秒）或者大约1400英里/小时（2253公里/小时）的速度从推进喷管中排出。
在高速喷气流喷出发动机时，同时带动压气机和涡轮继续旋转，维持“工作循环”。
涡轮发动机的机械布局比较简单，因为它只包含两个主要旋转部分，即压气机和涡轮，还有一个或者若干个燃烧室。
然而，并非这种发动机的所有方面都具有这种简单性，因为热力和气动力问题是比较复杂的。
这些问题是由燃烧室和涡轮的高工作温度、通过压气机和涡轮叶片而不断变化着的气流、以及排出燃气并形成推进喷气流的排气系统的设计工作造成的。
发动机的推进效率在很大程度上取决于它的飞行速度。
当飞机速度低于大约450英里/小时（724公里/小时）时，纯喷气发动机的效率低于螺旋桨型发动机的效率，由于螺旋桨的高叶尖速度造成的气流扰动，在350英里/小时（563公里/小时）以上时螺旋桨效率迅速降低。
因而，纯涡轮喷气发动机最适合较高的飞行速度。
航模无人机微型涡轮喷气发动机结构与设计
航模无人机微型涡轮喷气发动机结构与设计下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!航模无人机微型涡轮喷气发动机结构与设计引言在航模领域，微型涡轮喷气发动机作为动力系统的重要组成部分，其结构与设计至关重要。
2024年微型涡喷发动机市场策略
2024年微型涡喷发动机市场策略引言随着科技的飞速发展，微型涡喷发动机成为航空领域的一项重要技术。
由于其小巧轻便、高效节能的特点，微型涡喷发动机在无人机、航空模型等领域有着广泛的应用前景。
本文将探讨微型涡喷发动机的市场策略，以及如何利用各种渠道和手段来推广和销售微型涡喷发动机。
市场概述微型涡喷发动机的市场前景非常广阔。
目前，无人机市场正处于快速发展阶段，这为微型涡喷发动机的应用提供了广阔的市场。
此外，在航空模型、飞行训练设备等领域，微型涡喷发动机的需求也在逐渐增加。
根据市场调研数据显示，未来几年内，微型涡喷发动机市场有着良好的增长潜力。
目标市场在制定市场策略之前，我们首先需要确定目标市场。
针对微型涡喷发动机，目标市场主要有以下几个方面：1.无人机制造商：随着无人机市场的迅速发展，与之相关的无人机制造商成为了微型涡喷发动机的重要客户。
我们需要通过与无人机制造商建立合作关系，提供符合他们需求的定制化产品。
2.航空模型爱好者：航空模型爱好者是另一个重要的目标市场。
他们对微型涡喷发动机的需求主要集中在飞行性能和稳定性上。
我们需要通过各种线上线下渠道，向航空模型爱好者推广我们的产品，提供专业的售后服务。
3.飞行训练设备供应商：微型涡喷发动机在飞行训练设备中的应用也有一定的市场需求。
我们需要与飞行训练设备供应商合作，推动微型涡喷发动机在该领域的应用，提供相应的技术支持和培训。
市场推广策略1.建立合作关系：与目标市场中的关键客户建立合作关系是推广微型涡喷发动机的关键一步。
我们可以通过参加行业展会、举办技术交流会等方式，与无人机制造商、航空模型协会、飞行训练设备供应商等建立联系，展示我们的产品和技术优势。
2.线上推广：通过建立官方网站、社交媒体账号等渠道，向目标市场传递关于微型涡喷发动机的技术资讯、产品特点等信息。
同时，我们还可以利用搜索引擎优化（SEO）等技术手段，提高网站在搜索引擎结果中的排名，增加曝光度。
30公斤微型涡喷发动机设计点
30公斤微型涡喷发动机设计点引言：微型涡喷发动机是一种小型、高效的喷气式发动机，具有重量轻、体积小、功率高等优点。
本文将探讨设计30公斤微型涡喷发动机的一些关键设计点。
一、压气机设计压气机是微型涡喷发动机的核心部件之一，其设计直接影响发动机的性能。
在30公斤微型涡喷发动机的设计中，应采用多级压气机，以提高压气机的效率和稳定性。
同时，还需要考虑叶片的材料选择和叶片轮廓的优化，以降低叶片的重量和减小气动噪声。
二、燃烧室设计燃烧室是微型涡喷发动机中完成燃烧过程的关键部件，其设计直接影响发动机的燃烧效率和排放性能。
在30公斤微型涡喷发动机的设计中，应采用适当的燃烧室结构和燃烧室喷孔布置，以实现燃烧过程的充分和稳定。
同时，还需要考虑燃烧室材料的耐高温性能和耐腐蚀性能，以提高燃烧室的寿命。
三、涡轮设计涡轮是微型涡喷发动机中转换燃气能量为机械能的关键部件，其设计直接影响发动机的推力和效率。
在30公斤微型涡喷发动机的设计中，应采用高转速涡轮，以提高涡轮的功率输出和效率。
同时，还需要考虑涡轮叶片的材料选择和叶片轮廓的优化，以提高涡轮的强度和降低磨损。
四、喷管设计喷管是微型涡喷发动机中将燃气排出的关键部件，其设计直接影响发动机的推力和燃烧效率。
在30公斤微型涡喷发动机的设计中，应采用适当的喷管结构和喷嘴布置，以实现燃气的充分膨胀和高速排放。
同时，还需要考虑喷管材料的耐高温性能和耐腐蚀性能，以提高喷管的寿命。
五、轴承设计轴承是微型涡喷发动机中支撑转子运转的关键部件，其设计直接影响发动机的可靠性和寿命。
在30公斤微型涡喷发动机的设计中，应采用轻量化的高温轴承材料，并增加润滑系统，以提高轴承的耐磨损性能和耐高温性能。
同时，还需要考虑轴承的结构设计和润滑方式，以降低轴承的摩擦和磨损。
六、冷却系统设计冷却系统是微型涡喷发动机中控制发动机温度的关键部件，其设计直接影响发动机的热稳定性和寿命。
在30公斤微型涡喷发动机的设计中，应采用高效的冷却系统，以提高发动机的热传递效率和冷却效果。
2024年微型涡喷发动机市场发展现状
微型涡喷发动机市场发展现状概述微型涡喷发动机是一种小型、高效的发动机，被广泛应用于无人机、小型飞机和其他微型机器人中。
本文将对微型涡喷发动机市场的发展现状进行分析，包括市场规模、应用领域、竞争格局以及未来发展趋势等。
市场规模近年来，微型涡喷发动机市场呈现出快速增长的趋势。
一方面，无人机市场的快速发展推动了微型涡喷发动机的需求增长。
无人机在军事、民用、航拍等领域的广泛应用，需要小型、轻量化、高效的动力系统支持。
微型涡喷发动机正好满足这一需求，因其具有高功率密度、高可靠性和低燃料消耗等优势，成为无人机动力系统的首选。
另一方面，随着物联网、人工智能等新兴技术的快速发展，对于小型机器人和智能设备的需求也在增加。
微型涡喷发动机在这些领域发挥着关键作用，为小型机器人提供动力支持，有效促进了市场规模的扩大。
应用领域微型涡喷发动机的应用领域相对较广，主要包括以下几个方面：1.无人机市场：微型涡喷发动机广泛应用于无人机，包括军用和民用领域。
无人机在军事侦察、便携式通讯、航拍摄像等领域得到了广泛应用，其中微型涡喷发动机具有出色的性能和适应性，满足了无人机高强度、长时间飞行的需求。
2.小型飞机市场：微型涡喷发动机在小型飞机领域的应用也十分广泛。
随着私人飞机市场的发展，对小型、经济、可靠的动力系统的需求也在增加。
微型涡喷发动机具有高功率密度和低燃料消耗的特点，成为小型飞机的理想选择。
3.机器人市场：随着人工智能、机器人技术的快速发展，对于小型机器人的需求也在不断增加。
微型涡喷发动机作为小型机器人的主要动力源，具有功率大、重量轻、高效稳定的特点，可以满足机器人多样化的应用需求。
竞争格局目前，微型涡喷发动机市场存在着较为激烈的竞争。
主要竞争者包括国内外一些知名厂商和初创公司。
国外主要厂商包括美国的AeroVironment、Lockheed Martin等，英国的Rolls-Royce等，他们在无人机和小型飞机市场拥有较高的市场占有率和技术优势。
教你如何制作小型涡轮喷气发动机!
涡轮喷气发动机制作图注意事项：个人自制涡喷是一项能力挑战，不建议无机械基础及未成年人尝试！！另外在此申明：本资料如用于商业产品开发，请自行解决相关版权。
谢谢合作！！！另外，制作中一定要有安全意识，！！！切记与高速运转物体，与火打交道，安全第一！安全守则：涡喷的制作不同于其他模型，由于涡喷在高温与高速条件下工作如果你不想被当成烤鸭请注意下面的事项！！1.别被火喷成烤鸭，玩火要有科学知识指导。
2.涡轮一定要作动平衡才能用。
3.无论如何不要在共公场合试发动机，很多人围观不是好事。
4.涡轮转速高达70000转每分以上，没机械基础不要去试！！5.发动机试运与工作中，永远不要站在涡轮的两侧正对位，以免涡轮发生事故时，钢片高速飞出，象子弹一样，危及生命！！特别提醒!做涡喷一定要有机加工与材料常识，了解金属，火灾,爆炸原理，等安全知识，安全第一。
涡喷自制问题解答：1:.发动机如何自己设计？到哪里找材料，价钱如何？模型用的发动机不是大的发动机的按比列缩小，任何试图这样做都很可能是失败。
值得推荐的是英国人-Kurt Schreckling设计的FD3-64航模涡喷发动机的设计，开创了小型发动机设计先河，用一个简单方法制作的放射式压气机，环型燃烧室，一个用简单方法制做出来的涡轮，达到了良好的效果。
他的理念已被最新改进的各种新的设计所证实，并且都是以他的设计为基础进行的提炼。
数字显示，许多爱好者根据他的著作理论，成功地将发动机用在了航模上。
涡轮喷气发动机材料为不锈钢为主，材料成本很低，如果从材料本身的价值来说，以广州为例，也就100元上下，但由于个人爱好者，有些可能无机床，氩弧焊的话，到外面加工的人力成本会贵过材料费。
但也无妨。
再就是如果有认识不锈钢加工厂的话，找到边角料足矣做一台涡轮,如果你想省事些，可以用涡轮增压器上的压气轮来代替木头的压气轮。
2.涡轮容易加工吗,没专业设备如何做动平衡？涡轮是由型号为301,2.5mm不锈板剪口弯成，用一个小电钻配小砂轮可以打磨出翼型即可，关键的动平衡测试，记住这一点很重要！！否则会导致发动机解体！！是用我们的大拇指与食指来感觉振动。
2024年微型涡喷发动机市场环境分析
# 2024年微型涡喷发动机市场环境分析引言微型涡喷发动机是一种新兴的发动机技术，具有体积小、重量轻、功率密度高等优点。
本文旨在分析微型涡喷发动机市场环境，包括市场规模、市场竞争、技术发展趋势等方面，以帮助企业了解市场潜力和制定合适的市场策略。
1. 市场规模微型涡喷发动机市场规模逐渐扩大。
随着无人机、航空模型、无人驾驶等应用领域的快速发展，对小型轻量级发动机的需求也随之增加。
根据市场研究数据显示，2019年全球微型涡喷发动机市场规模估计约为XX亿美元，预计到2025年将达到XX亿美元。
2. 市场竞争微型涡喷发动机市场竞争激烈。
目前，市场上已经涌现出许多厂商和产品，竞争程度较高。
主要竞争对手包括H公司、P公司、T公司等知名厂商。
这些厂商通过提供高性能、高可靠性和定制化的产品，争夺市场份额。
同时，新进厂商也在不断涌现，他们通过技术创新和成本优势寻求突破。
3. 技术发展趋势微型涡喷发动机技术发展呈现以下几个趋势：3.1 燃料效率提升随着能源资源日益稀缺和环境意识的提高，市场对微型涡喷发动机燃料效率的要求越来越高。
厂商们致力于开发新的燃烧技术和材料，以提高发动机的燃烧效率和能量利用率。
3.2 低噪音在无人机和航空模型等应用领域，低噪音是一项重要的指标。
厂商们通过优化涡轮设计、降低振动噪声等手段，不断提高发动机的噪音性能。
3.3 轻量化微型涡喷发动机应用的领域多样，包括航空、航天、军事等。
由于应用场景的特殊性，对发动机的体积和重量有较高的要求。
因此，厂商们通过材料的创新和结构的优化，不断追求发动机的轻量化。
3.4 自动化与智能化随着人工智能和物联网技术的发展，厂商们开始将自动化和智能化技术应用于微型涡喷发动机。
通过传感器、控制系统等的引入，发动机的控制和管理更加智能化和精确化。
4. 市场机会与挑战微型涡喷发动机市场存在许多机会和挑战。
4.1 市场机会•应用领域扩大：随着无人机、航空模型等领域的迅猛发展，对微型涡喷发动机的需求将持续增长。
2024年微型涡喷发动机市场需求分析
微型涡喷发动机市场需求分析1. 引言随着技术的不断进步和人们对高效能源的需求增加，微型涡喷发动机作为一种新型的动力装置，逐渐引起了市场的关注。
本文对微型涡喷发动机市场需求进行分析，旨在探讨其发展前景和市场潜力。
2. 市场规模与趋势分析2.1 市场规模微型涡喷发动机市场涉及多个领域，如航空航天、无人机、汽车等。
根据市场调研数据显示，2019年全球微型涡喷发动机市场规模约为X亿美元，并且预计未来几年将保持较高的增长率。
2.2 市场趋势随着环保意识的增强和能源效率的要求提高，微型涡喷发动机在节能环保和高效性能方面具备了优势。
同时，无人机市场的迅速发展也为微型涡喷发动机提供了新的发展机遇。
因此，市场趋势显示微型涡喷发动机将迎来更广阔的市场前景。
3. 市场需求分析3.1 航空航天领域需求航空航天领域对微型涡喷发动机的需求较大。
随着航空业的快速发展，对于轻型飞机和无人机等小型飞行器的需求不断增加。
微型涡喷发动机作为一种小型、高效的动力装置，能够满足这些飞行器对于高效能源的需求。
3.2 无人机领域需求随着无人机市场的蓬勃发展，对于微型涡喷发动机的需求也在逐渐增加。
微型涡喷发动机的小巧设计以及高效能源特性，使其成为无人机领域的理想动力装置。
特别是在农业、测绘、物流等领域，对于小型、长续航的无人机的需求呈现出明显增长趋势。
3.3 汽车领域需求随着汽车工业的发展，对于高效能源的需求越来越迫切。
微型涡喷发动机的高效能源和小型化设计，使其成为汽车领域节能环保的新选择。
尤其是在电动车领域，微型涡喷发动机的高能效特性将为电动车延长续航里程、提供更强动力等方面带来新的发展机遇。
4. 市场竞争分析4.1 主要竞争对手微型涡喷发动机市场竞争激烈，主要竞争对手包括国内外多家知名企业，如ABC公司、XYZ公司等。
这些企业在技术研发和市场推广方面具备较强实力，对市场份额的争夺相当激烈。
4.2 技术发展与创新微型涡喷发动机市场的竞争主要依靠技术发展与创新。
涡轮喷气发动机
涡轮喷气发动机引言涡轮喷气发动机（Turbojet Engine）是一种常见的航空发动机，它是通过喷气推力产生动力的。
涡轮喷气发动机采用涡轮和压缩机的组合，将空气压缩并加热，然后通过喷射高速喷气来推动飞机。
发动机原理涡轮喷气发动机的原理基于牛顿第三定律，即每个动作都会有相等而反向的反作用力。
发动机通过喷射大量高速喷气产生巨大的推力，从而推动飞机向前运动。
涡轮是涡轮喷气发动机的核心组件之一，它通过高速旋转的扇叶将空气压缩，并产生动力。
在排出喷气的同时，涡轮也会产生一个反作用力，从而推动飞机向前。
工作过程涡轮喷气发动机工作过程包括四个基本步骤：压缩、燃烧、喷气和排气。
首先，涡轮喷气发动机的压缩器会将进气的空气压缩到很高的压力。
这是通过一系列的轴、叶片和转子来完成的。
压缩会使空气更加密集，为后续步骤提供更好的条件。
接下来，经过压缩的空气进入燃烧室，与燃料混合并点燃。
这个过程释放出大量的能量，使燃气的温度和压力迅速增加。
燃烧室内的压力会增加，推动涡轮旋转。
然后，高温、高压的燃气通过喷嘴喷出，产生高速喷气。
这个过程是通过涡轮的能量转移实现的。
喷射的喷气产生了反向的反作用力，从而推动飞机向前。
最后，燃气通过排气管排出，并将剩余的喷气释放到大气中。
排气过程的设计可以降低噪音和提高发动机效率。
特点和应用涡轮喷气发动机具有以下特点和应用领域：1. 高推力：涡轮喷气发动机的喷气速度非常高，可以提供强大的推力，使得飞机能够快速加速和爬升。
2. 高效率：通过喷气引擎的工作原理和设计优化，涡轮喷气发动机具有较高的燃烧效率和推力效率。
3. 高温和高速：涡轮喷气发动机的工作过程中涉及高温和高速运转，对材料和设计要求较高。
4. 应用广泛：涡轮喷气发动机广泛应用于民用和军用飞机，包括客机、货机、战斗机、直升机等。
发展和趋势涡轮喷气发动机自20世纪40年代以来一直在不断发展和改进。
随着技术的进步和工程手段的提高，涡轮喷气发动机的推力、效率和可靠性不断提高。
迷你涡轮喷气发动机原理
迷你涡轮喷气发动机原理
迷你涡轮喷气发动机（Micro jet engine）是一种小型化的喷气发动机，其工作原理与大型喷气发动机相似，但体积、重量和推力都比大型喷气发动机小。
以下是迷你涡轮喷气发动机原理的详细介绍：
一、空气压缩
迷你涡轮喷气发动机的工作原理是将空气抽入发动机内，并通过涡轮进行压缩。
当空气被压缩后，温度和压力就会增加，为燃烧提供了良好的条件。
二、燃气喷射
燃料通过燃料喷嘴进入燃烧室，同时喷出轻微的火花点燃燃料。
燃烧会产生高温高压的燃气，燃气进入涡轮并驱动涡轮旋转，最终输出推力。
三、喷嘴加速
涡轮旋转的同时，燃气通过排气管的喷嘴加速喷出，产生推力。
为了保持稳定，滑动环和定子喷口可以调整喷气方向、流量和速度。
四、冷却系统
迷你涡轮喷气发动机工作时需要忍受高温高压的燃气冲击，因此需要
一个冷却系统来降低温度。
有些发动机通过在涡轮叶片和压缩机内壁
加装冷却装置来实现冷却。
五、控制系统
迷你涡轮喷气发动机的控制系统包括燃油控制器、电源系统、传感器
和电子控制单元等。
这些系统可以对发动机的工作状态进行精确控制，从而提高发动机的输出效率和可靠性。
总之，迷你涡轮喷气发动机运用空气压缩、燃气喷射、喷嘴加速、冷
却系统和控制系统等技术原理实现推力输出。
虽然体积、重量和推力
都比大型喷气发动机小，但其设计和制造的难度也不可小觑。
微型涡喷发动机试验研究
几个 步骤之 后， 发 动 机 经 过 了 完整 的启动， 接 下 来 可 以控
制 进 油 量 的 大
鐾滑座 铮馨轴盘承 鹰
小 调 整 发 动 机 的不 同工作状态 。
通 过对发 动机 进行 慢车 试验 发现 启动 油 】 巡航 导弹、无人机 等，作 为其动 力推进装 ４ 微 型涡 喷 发 动 机 起 动 加 速特 性试 验 泵时 由于气体残 留的缘故 ，燃油推迟几秒钟才 研 究 除此 之外，微型涡喷发动机 在气 象监测 、 能 点燃 ；在然后 点燃 的瞬 时，由于残 留燃气和 预警等重要领域也有广泛 的前景。近些年 燃 油 同时 燃 烧 ，产 生 大 量 热 量 ，可 能发 生 “ 喷 ． １发 动 机 的启 动 随着新 技术应用，微 型涡喷发动机 的发展 ４ 火 ”现象 ；在进行试验 的过程 中，需要对供 油 入了新的阶段，为了保证其 可靠性 必须要 量进行精确调控 ，供油量太大或太小都将导致 发 动机 的启 动分 为三个 步骤 ，首先 转子 ； 进行试验研 究。 发动机能启动 。 欲转 ，通入 空气和燃气 的混合气体 ，转速不 能
为 了对 发动 机进 行试验 研 究，首先 需要
一
４２ 点 火 试 验 研 究
．
参考文献
［ １ 】黄 国 平 ，温 泉 ，李 博 ． 微 型 涡 喷 发 动 机 顶 层 设 计研 究 … ． 航 空动 力 学
报， ２ ０ ０ ４ ， １ ８（ ６ ） ： ８ ３ ２ － ８ ３ ８ ．
个合适 的试验 台，根据微型涡喷发动机
点火试验 是 发动机 进行 后续试 验 的必要 前提 ，为确保 点火过程顺利进行 需要在确定 的 时 间向燃烧室注入燃料混合气体 ，为 了验证这 过程能否顺利进行 ，进行如下步骤 ：１ ． 打开
浅析微型涡喷发动机技术及应用
浅析微型涡喷发动机技术及应用作者：彭雷云来源：《科学与财富》2016年第20期摘要：随着社会不断发展过程中，航空业在发展中对机械设备的重视也有很大的提升，其根本原因在于机械设备的应用，对于提升航空飞机的运行和其他方面都有很重要的作用。
在目前我国进行航空能源系统研究的过程中，选取的机械设备主要是微型涡喷发动机，这种发动机具有尺寸小和推较大的特点，也就是说这种发动机和传统的航空涡轮发动机相比较，具有非常多的优点。
因此，本文主要针对于现在社会上存在的微型涡喷发动机自身具备的技术和其应用范围进行全面分析。
关键词：微型涡喷；发动机；推力级；轴承耗油量对于航空业中使用的发动机来说，在进行发动机选取的时候一般按照推力级进行发动机等级划分，但是这一点在我国并没有明确的界定，因此对航空中使用的微型涡喷发动机的划分还是较为粗劣的。
对于涡喷发动机来说，其本身就属于燃气涡轮发动机中一个较为基础的机械设备，因此，要想保证涡轮发动机在航空事业中发挥自身最大的用处，还要对微型涡喷发动机的相应技术有一定了解，促使其在航空业中发挥自身最大的用处。
1 不同级别的涡喷发动机之间存在的差异在航空飞机上安装的发动机大多数是涡喷发动机，这种发动机对于维持飞机自身性能和发挥发动机自身最大的用处都起到不可忽视的作用。
在目前航空飞机选取的涡喷发动机主要按照发动机自身的推力级进行区分，包括微型涡喷发动机和大中型涡喷发动机，在对航空发动机选取的过程中还需要对航空飞机自身结构特性和其他方面进行全面考虑，借此保证发动机的合理性。
对于这两种发动机来说，其在运行原理和结构上并没有太大的差异，只是在推力级上存在差异。
尽管微型涡喷发动机和大中型涡喷发动机在结构上和运行原理上相似，但是这两种发动机在其他地方还存在一些差异，造成这些差异的主要原因在于这两者之间的用途上有所不同。
也就是说在不同航空设备的荷载上的差异也会导致航空飞机上选取的发动机存在很大的区别。
在目前航空飞机上使用的微型涡喷发动机来说，其在涉及的荷载较小，而且运行时间也非常短，使得微型涡喷发动机在我国航空飞机上得到广泛的应用。
2024年小型涡喷发动机市场前景分析
小型涡喷发动机市场前景分析引言近年来，小型涡喷发动机成为航空航天、军事装备和工业领域的关键技术之一。
本文将对小型涡喷发动机市场前景进行深入分析。
1. 市场概览小型涡喷发动机市场由于其卓越的性能表现和广泛的应用领域，呈现出强劲的增长势头。
涡喷发动机所具备的高推力、高效能和轻量化等特点，使其在飞机、导弹、直升机等领域有着广泛应用。
当前，全球涡喷发动机市场规模已经达到数十亿美元，并且预计在未来几年内将继续保持较高的增长。
2. 市场驱动因素小型涡喷发动机市场发展的主要驱动因素包括： - 航空业的快速发展：随着民航业的蓬勃发展和航空器数量的增加，对涡喷发动机的需求也在持续增长。
- 军事装备的升级换代：军事装备现代化的进程中，小型涡喷发动机作为关键技术之一，对其市场需求量也在不断增加。
- 工业领域的发展：小型涡喷发动机在工业领域中应用广泛，特别是在涡轮机和发电机等设备中的使用，推动了市场的增长。
3. 市场挑战小型涡喷发动机市场面临以下挑战： - 技术壁垒：涡喷发动机的技术难度较高，对研发和制造能力要求较高，这对于一些小型企业来说是一种挑战。
- 竞争激烈：市场上已经存在多家涡喷发动机制造商，各个厂家之间的竞争非常激烈，新进入市场的企业需要找到差异化竞争的策略。
- 成本压力：涡喷发动机的研发和制造成本较高，这对于一些中小型企业来说是一个挑战。
4. 市场机遇小型涡喷发动机市场未来将面临以下机遇： - 新兴市场需求增长：亚太地区和中东地区等新兴市场对于小型涡喷发动机的需求正在逐渐增加，这将为市场带来新的增长机遇。
- 技术革新和创新：新材料、新工艺和新技术的应用将进一步改善涡喷发动机的性能，提高竞争力。
- 环保意识的提高：小型涡喷发动机相较于传统发动机有着更低的污染排放和燃油消耗，对于环保意识日益增强的市场来说，将是一个机遇。
5. 市场前景综合以上分析，小型涡喷发动机市场有着广阔的前景。
随着航空、军事和工业领域的快速发展，对小型涡喷发动机的需求将不断增加。
超微型涡轮发动机
超微型涡轮发动机
美国麻省理工学院正在按军方合同实施一项超微型发动机计划，为各种用途研制超微型发动机，包括功率为10~100W 或推力为0.005~0.05daN 的涡轮发动机和推力超过 1.3daN 的火箭发动机。
美国国防部预研局和陆军在1998 年4 月与麻省理工学院签订一项合同，要求研制一种用于微型无人机的超微型涡轮喷气发动机。
无人机的翼展为127mm ，重量为50g 。
安装一台推力为0.0127daN 的涡轮喷气发动机. 这种无人机可以以57 -114km/h 的速度飞行60 -120km , 每小时使用大约25g 甲烷。
发动机的最大外部直径为20mm ，长3mm 。
压气机和涡轮的直径分别为8mm 和6mm ，涡轮叶片高度只有0.2mm 。
这样小的发动机将用微机电系统技术由硅制造。
这种微型发动机可以组合起来产生较大的功率或推力。
例如，一个直径为200mm 的微型发动机组合可以产生近9daN 的推力，可作为总重为100~ 1000kg 的战术弹药和无人机的动力。
微型涡轮喷气发动机[实用新型专利]
![微型涡轮喷气发动机[实用新型专利]](https://img.taocdn.com/s3/m/387d1f4ea36925c52cc58bd63186bceb19e8eda7.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201621492779.4(22)申请日 2016.12.30(73)专利权人 山东矿机集团股份有限公司地址 262400 山东省潍坊市昌乐县经济开发区大沂路北段山东矿机集团股份有限公司(72)发明人 李刚 刘孟辉 严凯 (74)专利代理机构 潍坊正信致远知识产权代理有限公司 37255代理人 王秀芝(51)Int.Cl.F01D 5/04(2006.01)F01D 5/14(2006.01)F01D 25/16(2006.01)F01D 9/04(2006.01)F01D 25/08(2006.01)F02C 3/05(2006.01)F02C 3/08(2006.01)F04D 29/30(2006.01)F02K 1/78(2006.01)F04D 25/08(2006.01)F23R 3/58(2006.01)(54)实用新型名称微型涡轮喷气发动机(57)摘要本实用新型属于发动机技术领域，尤其涉及一种微型涡轮喷气发动机，其涡轮包括涡轮和一体式的涡轴，涡轴的一端与涡轮焊接；涡轮包括涡盘、沿涡盘周向间隔设置的多个涡轮叶片，每个涡轮叶片均包括板体、与板体前侧边固定连接且位于板体一侧的前缘、以及与板体后侧边固定连接且与前缘位于同一侧的后缘，后缘的宽度大于前缘的宽度；涡轴包括用于与涡轮焊接的连接部、螺纹紧固部、以及设置在两者之间的连杆部。
相对于分体式轴结构，该结构可以降低加工难度提高加工精度，保证了同轴度、涡轴与涡盘的垂直度，能够避免工作过程中出现松动的现象，在高速转动过程中降低了压气机叶轮和涡轮的震动，提高推力性能。
权利要求书2页 说明书7页 附图9页CN 206429274 U 2017.08.22C N 206429274U1.微型涡轮喷气发动机，包括外壳、压气机叶轮、扩压器、燃烧器、导向器、涡轮转子、轴承座以及尾喷管，其特征在于，所述涡轮转子包括涡轮和一体式的涡轴，所述涡轴的一端与所述涡轮焊接；所述涡轮包括涡盘、沿所述涡盘周向间隔设置的多个涡轮叶片，每个所述涡轮叶片均包括板体、与所述板体前侧边固定连接且位于板体一侧的前缘、以及与所述板体后侧边固定连接且与所述前缘位于同一侧的后缘，所述后缘的宽度大于所述前缘的宽度；所述涡轴包括用于与所述涡轮焊接的连接部、螺纹紧固部、以及设置在两者之间的连杆部，所述涡轴穿过所述轴承座、所述扩压器，所述压气机叶轮固定在涡轴上并通过与所述螺纹紧固部固定连接的紧固螺母压紧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

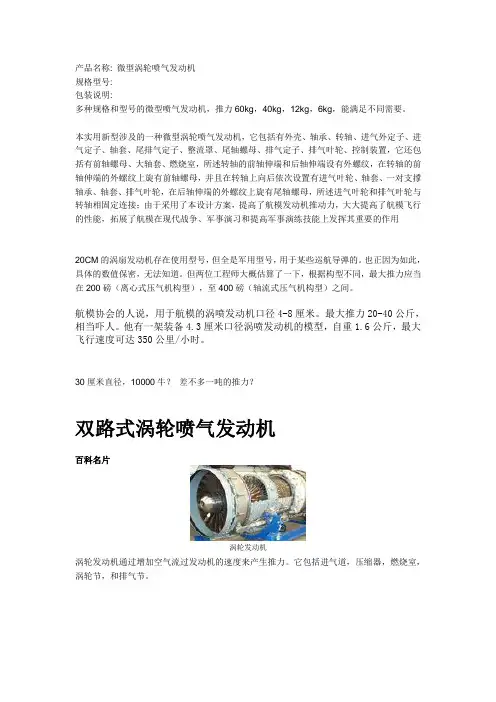

产品名称: 微型涡轮喷气发动机规格型号:包装说明:多种规格和型号的微型喷气发动机，推力60kg，40kg，12kg，6kg，能满足不同需要。
本实用新型涉及的一种微型涡轮喷气发动机，它包括有外壳、轴承、转轴、进气外定子、进气定子、轴套、尾排气定子、整流罩、尾轴螺母、排气定子、排气叶轮、控制装置，它还包括有前轴螺母、大轴套、燃烧室，所述转轴的前轴伸端和后轴伸端设有外螺纹，在转轴的前轴伸端的外螺纹上旋有前轴螺母，并且在转轴上向后依次设置有进气叶轮、轴套、一对支撑轴承、轴套、排气叶轮，在后轴伸端的外螺纹上旋有尾轴螺母，所述进气叶轮和排气叶轮与转轴相固定连接；由于采用了本设计方案，提高了航模发动机推动力，大大提高了航模飞行的性能，拓展了航模在现代战争、军事演习和提高军事演练技能上发挥其重要的作用20CM的涡扇发动机存在使用型号，但全是军用型号，用于某些巡航导弹的。
也正因为如此，具体的数值保密，无法知道。
但两位工程师大概估算了一下，根据构型不同，最大推力应当在200磅（离心式压气机构型），至400磅（轴流式压气机构型）之间。
航模协会的人说，用于航模的涡喷发动机口径4-8厘米。
最大推力20-40公斤，相当吓人。
他有一架装备4.3厘米口径涡喷发动机的模型，自重1.6公斤，最大飞行速度可达350公里/小时。
30厘米直径，10000牛？差不多一吨的推力？双路式涡轮喷气发动机百科名片涡轮发动机涡轮发动机通过增加空气流过发动机的速度来产生推力。
它包括进气道，压缩器，燃烧室，涡轮节，和排气节。
如图1涡轮发动机相比往复式发动机有下列优点：振动少，增加飞机性能，可靠性高，和容易操作。
<H1 class=book-heading>涡轮发动机类型</H1>涡轮发动机是根据它们使用的压缩器类型来分类的。
压缩器类型分为三类：离心流式，轴流式，和离心轴流式。
离心流式发动机中进气道空气是通过加速空气以垂直于机器纵轴的方向排出而得到压缩的。
轴流式发动机通过一系列旋转和平行于纵轴移动空气的固定翼形而压缩空气。
离心轴流式设计使用这两类压缩器来获得需要的压缩。
空气经过发动机的路径和如何产生功率确定了发动机的类型。
有四种类型的飞机涡轮发动机-涡轮喷气发动机，涡轮螺旋桨发动机，涡轮风扇发动机和涡轮轴发动机。
<H1 class=book-heading>涡轮喷气发动机</H1>涡轮喷气发动机包含四节：压缩器，燃烧室，涡轮节，和排气节。
压缩器部分空气以高速度通过进气道到达燃烧室。
燃烧室包含燃油入口和用于燃烧的点火器。
膨胀的空气驱动涡轮，涡轮通过轴连接到压缩器，支持发动机的运行。
从发动机排出加速的排气提供推力。
这是基本应用了压缩空气，点燃油气混合物，产生动力以自维持发动机运行，和用于推进的排气。
涡轮喷气发动机受限于航程和续航力。
它们在低压缩器速度时对油门的反应也慢。
<H1 class=book-heading>涡轮螺旋桨发动机</H1>涡轮螺旋桨发动机是一个通过减速齿轮驱动螺旋桨的涡轮发动机。
排出气体驱动一个动力涡轮机，它通过一个轴和减速齿轮组件连接。
减速齿轮在涡轮螺旋桨发动机上是必须的，因为螺旋桨转速比发动机运行转速低得多的时候才能得到最佳螺旋桨性能。
涡轮螺旋桨发动机是涡轮喷气发动机和往复式发动机的一个折衷产物。
涡轮螺旋桨发动机最有效率的速度范围是250mph到400mph（英里每小时），高度位于18000英尺到30000英尺。
它们在起飞和着陆时低空速状态也能很好的运行，燃油效率也好。
涡轮螺旋桨发动机的最小单位燃油消耗通常位于高度范围25000英尺到对流层顶。
<H1 class=book-heading>涡轮风扇发动机</H1>涡轮风扇发动机的发展结合了涡轮喷气发动机和涡轮螺旋桨发动机的一些最好特征。
涡轮风扇发动机的设计是通过转移燃烧室周围的次级气流来产生额外的推力。
涡轮风扇发动机旁路空气产生了增强的推力，冷却了发动机，有助于抑制排气噪音。
这能够获得涡轮喷气型发动机的巡航速度和更低的燃油消耗。
通过涡轮风扇发动机的进气道空气通常被分成两个分离的气流。
一个气流通过发动机的中心部分，而另一股气流从发动机中心旁路通过。
正是这个旁路的气流才有术语“双路式涡轮喷气发动机”。
涡轮风扇发动机的函道比(bypass ratio)是指通过风扇的气流质量和通过发动机中心的气流质量之比。
<H1 class=book-heading>涡轮轴发动机</H1>第四种常规类型的喷气发动机是涡轮轴发动机。
它把动力传递到一个不是驱动螺旋桨的轴上。
涡轮喷气发动机和涡轮轴发动机的最大区别是在涡轮轴发动机上，膨胀气体产生的大多数能量是用于驱动一个涡轮而不是产生推力。
很多直升飞机使用一个涡轮轴气体涡轮发动机。
另外，涡轮轴发动机在大飞机上广泛用作辅助动力装置(APU)。
<H1 class=book-heading>性能对比</H1>对比往复式发动机和不同类型涡轮发动机的性能是可能的。
然而，要准确的比较，往复式发动机必须使用推力马力(即有用马力)而不是制动马力，涡轮发动机必须使用净推力。
此外，飞机设计配置和大小必须基本相同。
1) BHP-制动马力是实际传递到输出轴的马力。
制动马力是实际可用的马力。
2) 净推力-涡轮喷气发动机或者涡轮风扇发动机产生的推力。
3) THP-推进马力是涡轮喷气发动机或者涡轮风扇发动机产生的推力的等效马力。
4) ESH-就涡轮螺旋桨发动机来说，-等效轴马力是传递到螺旋桨的轴马力(SHP)和排气产生的推进马力之和。
图2显示了四种类型发动机的净推力随空速增加的对比情况。
这个图只用于说明目的，不是特定型号的发动机的。
四种类型的发动机是：往复式发动机涡轮机，螺旋桨组合(涡轮螺旋桨发动机)涡轮风扇发动机涡轮喷气发动机(纯粹的喷气发动机)这个对比是通过描绘每个发动机的性能曲线，它显示了最大飞机速度随所用发动机类型的不同如何变化的。
因为这个图只是为了对比，净推力，飞机速度和阻力的数值就没有包含。
四种发动机基于净推力的对比使其性能能力很明显。
在直线A左边的速度范围内，往复式发动机胜过其他三种类型。
在直线C的左侧范围涡轮螺旋桨发动机胜出涡轮风扇发动机。
在直线F的左侧范围内涡轮风扇发动机胜出涡轮喷气发动机。
在直线B的右侧范围涡轮风扇发动机胜出往复式发动机，在直线C的右侧涡轮风扇发动机胜出涡轮螺旋桨发动机。
直线D的右侧涡轮喷气发动机胜出往复式发动机，直线E的右侧涡轮喷气发动机胜出涡轮螺旋桨发动机，在直线F的右侧它胜出了涡轮风扇发动机。
飞机阻力曲线和净推力曲线的交点是最大飞机速度所在点。
从每个点到图的横轴的垂直线说明涡轮喷气飞机可以达到的最大速度比装配其他类型发动机的飞机更高。
装配涡轮风扇发动机的飞机比装配涡轮螺旋桨或者往复式发动机的飞机将达到更高的最大速度。
<H1 class=book-heading>涡轮发动机仪表</H1>指示润滑油压力，润滑油温度，发动机速度，排气温度和燃油流量的发动机仪表对于涡轮发动机和往复式发动机都是普通的。
然而，有一些仪表是涡轮发动机特有的。
这些仪表指示发动机的发动机压力比，涡轮机输送压力，和扭矩。
另外，大多数燃气涡轮发动机有多个温度敏感仪表，称为热电偶，它向飞行员提供涡轮节内部和周围的温度读数。
<H1 class=book-heading>发动机压力比</H1>发动机压力比仪表用于指示涡轮喷气或涡轮风扇发动机的输出功率。
EPR是涡轮机排气压力和压缩段进气压力的比值。
压力测量由安装在发动机进气口和排气口的探头记录下来。
一旦收集到数据，就会被送到一个差压变换器，它被指示在驾驶舱的EPR仪表上。
EPR系统的设计会自动的补偿空速和高度的影响。
然而，环境温度的变化要求对EPR指示进行校正来获得准确的发动机功率设定。
<H1 class=book-heading>排气温度</H1>燃气涡轮发动机中的一个限制因素是涡轮节的温度。
涡轮节的温度必须密切监视，以防涡轮叶片和其他排气节部件的过热。
一个监视涡轮节温度的常用方法就是使用排气温度(EGT)表。
EGT是一个用于监视发动机总体运行状况的发动机运行限制。
EGT系统的变体根据温度传感器的位置有不同的名字。
常规涡轮机温度传感仪表包含涡轮进口温度(TIT)表，涡轮出口温度(TOT)表，涡轮级间温度(ITT)表，和涡轮燃气温度(TGT)表。
<H1 class=book-heading>扭矩计</H1>涡轮螺旋桨/涡轮轴发动机输出功率通过扭矩计测量。
扭矩是作用于轴上的扭转力。
扭矩计测量作用于轴上的功率。
涡轮螺旋桨和涡轮轴发动机是设计用于产生驱动螺旋桨的扭矩。
扭矩计以百分单位，尺磅，或磅每平方英寸作为刻度。
<H1 class=book-heading>N1指示器</H1>N1表示低压压缩机的旋转速度，以设计转速的百分比显示在指示器上。
发动后低压压缩机的速度有N1涡轮机叶轮调节。
N1涡轮机叶轮通过同心轴连接到低压压缩机。
<H1 class=book-heading>N2指示器</H1>N2表示高压压缩机的旋转速度，以设计转速的百分比显示在指示器上。
高压压缩机由N2涡轮机叶轮调节。
N2涡轮机叶轮通过一个同心轴连接到高压压缩机上。
如图3图3<H1 class=book-heading>涡轮发动机操作考虑</H1>因为涡轮发动机非常多样，在本手册中讲解详细的运行过程是不切实际的。
然而，有一些适用于所有涡轮发动机的操作考虑。
它们是发动机温度限制，外界物体破坏，热启动，压缩机失速和熄火。
<H1 class=book-heading>发动机温度限制</H1>任何涡轮发动机的最高温度都发生在涡轮进气口。
涡轮进气温度因此通常是涡轮发动机运行的限制因素。
<H1 class=book-heading>推力变化</H1>涡轮发动机推力直接随空气密度变化。
当空气密度降低时，推力也降低。
当涡轮和往复式发动机受高的相对湿度有某种影响时，涡轮发动机推力损失可以忽略不计，而往复式发动机的制动马力会降低很多。
<H1 class=book-heading>外来物体损伤</H1>由于涡轮发动机进气口的设计和功能，吸入物体碎片的可能性总是存在的。
这会导致重大的损坏，特别是压缩机和涡轮节。
当发生这样的事情时，称为外来物体损伤(FOD)。
典型的FOD是吸入来自停机坪，滑行道或者跑道上的小物体导致的小凹痕和花边。
