pkpm结构设计步骤教程

利用 PKPM 进行多层框架结构设计的主要步骤
一、执行 PMCAD 主菜单 1，输入结构的整体模型（一）根据建筑平、立、剖面图输入轴线 1、结构标准层“轴线输入” 1）结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸 2）根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁 3）只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料），并且层高相同时，才能归并为一个结构标准层 2、 “网格生成”——轴线命名（二）估算（主、次）梁、板、柱等构件截面尺寸，并进行“构件定义” 1、梁 1）抗震规范第 6.3.6 条规定：b≥200 2）主梁：h = (1/8～1/12) l ，b＝(1/3～1/2)h 3）次梁：h = (1/12～1/16) l ，b＝(1/3～1/2)h 2、框架柱： 1/20～1/15 层高 1）抗震规范第 6.3.1 条规定：矩形柱 bc、hc≥300，圆形柱 d≥350 2）控制柱的轴压比
3、板楼板厚：h = l /40 ～ l /45 (单向板) 且 h≥60mm h = l /50 ～ l /45 (双向板) 且 h≥80mm h = l /12 悬壁板（三）选择各标准层进行梁、柱构件布置， “楼层定义” 1、构件布置，柱只能布置在节点上，主梁只能布置在轴线上。 2、偏心，主要考虑外轮廓平齐。 3、本层ቤተ መጻሕፍቲ ባይዱ改，删除不需要的梁、柱等。 4、本层信息，给出本标准层板厚、材料等级、层高。 5、截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。 6、换标准层，进行下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。（四）定义各层楼、屋面恒、活荷载， “荷载定义”
Ac
N c wnS f c f c
——柱的轴压比限值，抗震等级为一到四级时，分别为 0.7～1.0 ——柱轴力放大系数，考虑柱受弯曲影响，＝1.2～1.4

学pkpm手把手教

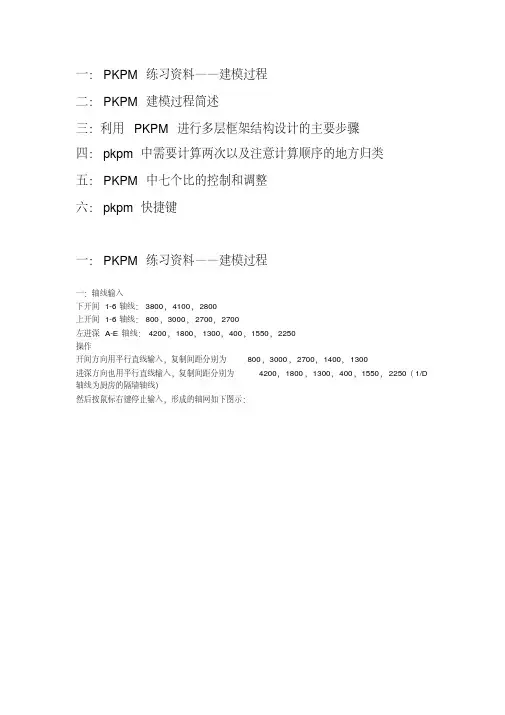

一：PKPM练习资料——建模过程二：PKPM建模过程简述三：利用PKPM进行多层框架结构设计的主要步骤四：pkpm中需要计算两次以及注意计算顺序的地方归类五：PKPM中七个比的控制和调整六：pkpm快捷键一：PKPM练习资料——建模过程一：轴线输入下开间1-6轴线：3800，4100，2800上开间1-6轴线：800，3000，2700，2700左进深A-E轴线：4200，1800，1300，400，1550，2250操作开间方向用平行直线输入，复制间距分别为800，3000，2700，1400，1300进深方向也用平行直线输入，复制间距分别为4200，1800，1300，400，1550，2250（1/D 轴线为厨房的隔墙轴线）然后按鼠标右键停止输入，形成的轴网如下图示：初步形成的轴网二：网格生成用【形成网点】形成节点和网格线【网点编辑】→【删除节点】把无用的节点删除然后再把不需要的节点删掉，形成最终的轴网如下图所示最终的轴网在卫生间旁边有一道次梁，用【平行直线】往左复制1200（左为负），形成新的网格节点，然后用【网格生成】的形成网点的功能，形成如下图示然后用【删除网格】功能以光标方式把不需要的网格删除，形成的图如下所示注：由于建筑平面规则，也可采用【正交轴网】方式建立轴网。

（此时比如下开间指下部的轴线之间的距离）操作过程截图见下此处“轴缩进”指上下开间轴线与下上部轴网的距离，避免一些不必要的节点的生成。

“输轴号”指在每条轴线上进行轴号的输入对于阳台梁轴线，用【平行直线】往下复制1500（往下为负），对两端封口的阳台悬挑梁轴线，用“延伸”按钮。

完成的图如下【轴线命名】主要为方便后期施工图设计，在第一个标准层建立完成之后进行轴号输入，避免后面标准层轴线命名的重复使用。

【节点距离】为两个节点间的最小距离，如果两个节点距离小于输入的节点距离，程序将两个节点合并为一个节点，这样主要是避免在输入时没有捕捉到节点形成一些误差，另外一些相邻的节点在结构计算中会引起一些歧义（一般为50）。

PKPM操作步骤建筑结构设计

PKPM操作步骤建筑结构设计PKPM是一种常用的建筑结构设计软件，它能够对建筑结构进行分析和计算，并生成相应的计算报告。

下面是PKPM的操作步骤建筑结构设计的详细介绍。

1.启动PKPM软件。

在计算机桌面上找到PKPM的图标，双击打开软件。

2.新建项目。

在PKPM软件界面的菜单栏中，点击“文件”->“新建”->“工程”，输入项目名称和相关信息，并选择要设计的结构类型，如混凝土结构、钢结构等。

3.创建结构模型。

在PKPM软件界面的左侧工具栏中，选择相应的结构元素，如柱、梁、墙等，并根据实际情况进行绘制。

可以使用鼠标进行拖拉和绘制，也可以输入具体的坐标和尺寸进行绘制。

4.材料属性设置。

在PKPM软件界面的右侧属性设置栏中，选择各个结构元素的材料属性，并填写相应的参数，如混凝土的强度等。

可以根据实际情况选择不同的材料属性。

5.荷载设置。

在PKPM软件界面的左下方荷载设置栏中，选择相应的荷载类型，并填写荷载的大小和分布情况。

可以根据具体需求设置不同的荷载条件。

6.约束条件设置。

在PKPM软件界面的右下方约束条件栏中，选择各个结构元素的约束条件，如固定端、弹性支座等。

可以根据实际情况选择不同的约束条件。

7.进行分析计算。

在PKPM软件界面的菜单栏中，点击“计算”->“结构分析”，进行结构的分析计算。

软件会根据设计的结构模型、材料属性、荷载和约束条件等进行相应的分析计算。

8.结果查看与分析。

分析计算完成后，可以在PKPM软件界面的右侧结果查看栏中查看各个结构元素的应力、变形和位移等结果。

可以根据结果进行相应的结构优化和修改。

9.生成计算报告。

在PKPM软件界面的菜单栏中，点击“文件”->“生成报告”，可以将分析计算结果生成为计算报告。

报告中包括了结构模型、材料属性、荷载、约束条件和分析结果等信息。

10.保存项目文件。

在PKPM软件界面的菜单栏中，点击“文件”->“保存”，将项目文件保存到指定的文件夹中。

pkpm结构设计步骤配图

PK PM操作步骤⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳①②③④⑤⑥⑦⑧⑨⑩双击击如下图标，进入PKPM主菜单一、模块（P M整体结构建模与形成数据文件）（当前工作目录要自己先指定好路径）点击1.布置轴网①点击轴网输入，选择正交轴网②点击确定，布置如下③点击使用或两点直线命令，增加轴线④点击按TAP 键成批输入（可以不操作），命名如下所示2.布置柱子和梁1）布置柱子出现柱布置菜单如下图所示，可进入柱截面定义、布置等②点然后点增加新建柱截面③点击确定选择800X800柱后，选柱布置如下2）梁布置④点击250*960次梁和次框梁中主梁800*1200（双拼）边主梁400*1200选择梁布置如下（注：布置时按TAB键，可以采用框布置、反选布置、轴线布置、围合布置等）⑤梁截面显示检查⑥点击修改板厚、保护层、强度等级等3）偏心对齐⑦点击偏心如下所示4）复制标准层⑧点击添加两个标准层5）生成及修改板厚3.荷载输入1）第1标准层荷载输入选择第一标准层①梁恒载定义②梁恒载输入布置10KN/m的荷载4）楼面荷载的输入①板恒载输入 1.0 KN/m2（无装修面层）②板活载输入20 KN/m2（按主梁、柱强度荷载输入）4.设计参数①单击“设计参数”出现如下对话框②点击（容重取25.5，作为整体分析计算用）③单击地震信息，出现如下对话框（根据设计城市设防烈度，查规范定抗震等级）④单击风荷载信息，出现如下对话框（根据项目所在地的风压，海边、郊区、城市、高密集城市，根据荷载规范选取）5. 楼层组装1）2）3）存盘退出，确定，进入satwe设计计算分析二、模块对荷载进行校核①分析与设计参数补充定义②定义角柱相应的其他的标准层的也定义角柱③生成satwe数据及数据检查确定④查看数检报告文件当有错误时通过这个查看时什么原因点击退出⑤内力计算⑥分析结果图形和文本显示点击显示其他层同样点击把其他层的也显示下（pkpm有显示的就生成pkpm文件，最后转成cad）同样点击把其他层的也显示下同样点击把其他层的也显示下点击同样点击把其他层的也显示下文件输出要一些几个三、模块①梁平法施工图按enter确定Enter同样点击把其他层的也显示下同样画出其他层的梁平法施工图确定同样画出其他层的梁平法施工图②柱平法施工图输出归并系数0.3点击显示其他层的。

PKPM结构设计计算步骤-权威总结(初学必看)

1、轴线输入 ——画轴线 2、网格生成 ——轴线命名 3、楼层定义 ——换标准层 ——梁、柱构件定义 ——布置梁、柱、墙 ——设置本层信息 4、荷载输入定义并布置作用于结构标准层中梁、柱、墙等构件上的荷载，以及某些特殊节点上的集中荷载。楼面恒荷载、活荷载设计参数本菜单用于对结构设计计算和结构施工图绘制的相关参数进行输入、选择和确认
PKPM 计算步骤
第一步：建立结构模型（前处理） PMCAD：第 1~3 主菜单（建筑模型与荷载输入、结构楼面布置信息、楼面荷载传导计算）第二步：整体分析（分析计算） TAT-8 或 TAT SAT-8 或 SATWE PK 第一主菜单第三步：基础设计（分析计算） JCCAD：第 1~5 主菜单第四步：绘制施工图（后处理）单层框排架施工图：PK 绘图相关菜单板绘制结构平面施工图：PMCAD 第 5 主菜单（完成 PMCAD 的第 1~3 主菜单后就可完成）梁施工图：梁柱施工图柱施工图：梁柱施工图剪力墙施工图：JLQ 基础施工图：JCCAD 绘图相关菜单第五步：图形编辑（后处理）任意程序模块下的“图形编辑、打印及转换”菜单
分析计算 SATWE（SAT-8）接 PM 生成 SATWE 数据（前处理）{必须执行的两项} 结构内力，配筋计算（分析计算 1）
PM 次梁内力与配筋计算（分析计算 2）分析结果图形和文本显示（后处理 1）
施工图绘制画结构平面图完成上面的三部操作后，通过执行 PMCAD 主菜单 5【画结构平面图】来完成结构的平面布置图绘制（非配筋图），并可以完成现浇楼板的配筋计算及楼板结构图绘制。三个步骤：参数定义、楼板计算、绘制结构平面图梁施工图【梁柱施工图】1~3 菜单项柱施工图【梁柱施工图】4~7 菜单项
楼层组装主要用于对已经建好的结构标准层、荷载标准层进行组装，形成整栋建筑的结构模型。即要完成建筑的竖向布局，要求用户把已经定义的结构标准层和荷载标准层布置在从上至下的各楼层上，并输入层高。保存、退出结构楼面布置信息对已经组合的结构楼层的楼面相关信息进行补充操作，采用人机交互方式输入有关楼板结构的信息（在各层楼面上布置次梁、铺预制板、楼板开洞、改楼板厚、设层间梁、设悬挑板、楼板错层等）。楼板开洞主要用于当某个房间需要布设楼梯或有其他需求时，对房间内的楼板进行开洞。次梁显示开关菜单预制楼板类似于【楼板开洞】修改板厚每层现浇楼板的厚度已在 PMCAD 主菜单 1 中决定。主要是对结构标准层的某个房间的板厚进行调整。悬挑楼板在结构标准层外围设置现浇悬挑板，如设置雨篷、阳台板等。显层间梁显示开关楼板错层当某个房间的现浇楼板的标高不同于本层其他楼板的标高时，即需要把该楼板断开形成错层（如卫生间的楼板需下沉等）。强度等级楼层中某些构件的材料由于某些要求，需要与本层中的其他构件的材料不同时，使用本菜单对结构标准层中的构件（柱、梁、墙、支撑）材料进行局部调整。砖混圈梁用于布置砌体结构的圈梁并输入相关数据。楼面荷载传导计算

PKPM初学者建模详细过程

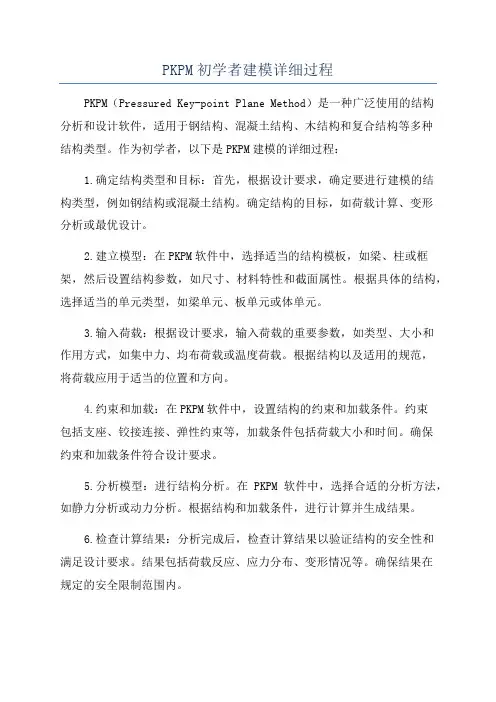

PKPM初学者建模详细过程PKPM（Pressured Key-point Plane Method）是一种广泛使用的结构分析和设计软件，适用于钢结构、混凝土结构、木结构和复合结构等多种结构类型。

作为初学者，以下是PKPM建模的详细过程：1.确定结构类型和目标：首先，根据设计要求，确定要进行建模的结构类型，例如钢结构或混凝土结构。

确定结构的目标，如荷载计算、变形分析或最优设计。

2.建立模型：在PKPM软件中，选择适当的结构模板，如梁、柱或框架，然后设置结构参数，如尺寸、材料特性和截面属性。

根据具体的结构，选择适当的单元类型，如梁单元、板单元或体单元。

3.输入荷载：根据设计要求，输入荷载的重要参数，如类型、大小和作用方式，如集中力、均布荷载或温度荷载。

根据结构以及适用的规范，将荷载应用于适当的位置和方向。

4.约束和加载：在PKPM软件中，设置结构的约束和加载条件。

约束包括支座、铰接连接、弹性约束等，加载条件包括荷载大小和时间。

确保约束和加载条件符合设计要求。

5.分析模型：进行结构分析。

在PKPM软件中，选择合适的分析方法，如静力分析或动力分析。

根据结构和加载条件，进行计算并生成结果。

6.检查计算结果：分析完成后，检查计算结果以验证结构的安全性和满足设计要求。

结果包括荷载反应、应力分布、变形情况等。

确保结果在规定的安全限制范围内。

7.优化设计（可选）：如果需要，可以根据计算结果对结构进行优化设计。

优化设计的目标包括减少材料使用量、降低结构重量或调整结构形态。

8.详细设计：根据计算结果和优化设计，进行结构的详细设计。

包括确定构件尺寸、截面属性、材料选择等。

确保设计满足结构的要求和规范。

9.输出结果：根据设计要求，选择合适的结果展示方式，如绘图、表格或报告。

输出结果包括结构尺寸、截面图、应力变化图、变形示意图等。

10.评估结构：根据计算结果、详细设计和输出结果，评估结构的安全性、可行性和可靠性。

确定结构是否满足设计要求，并进行必要的调整和修正。

使用pkpm进行结构设计的主要流程

使用pkpm进行结构设计的主要流程1. 确定结构荷载•定义工程的设计标准，如国家标准、行业规范等。

•确定工程的用途和性质，如住宅、商业建筑、桥梁等。

•确定工程所处的地理位置和地震烈度等信息。

•根据设计标准和工程性质，计算出结构需要承受的荷载。

2. 设计结构模型•将实际的结构转化为计算机可识别的结构模型。

•使用pkpm软件创建新的项目文件，并选择适当的结构类型。

•输入结构的几何形状、材料参数、荷载信息等。

•创建结构的节点、杆件、板件等元素，并设置其相应的属性。

•对结构进行整体性能分析，如刚度、稳定性等。

3. 进行结构分析•对结构模型进行静力分析，计算结构的各个节点和杆件的受力情况。

•使用pkpm提供的分析工具，计算结构的位移、应力、变形等参数。

•根据结构的受力情况，进行结构的强度校核和合理化设计。

•分析结构的稳定性，确定结构是否满足设计要求。

4. 设计结构细部•对结构模型进行细部指定和设计，包括节点连接、杆件连接等。

•使用pkpm提供的细部设计功能，根据材料强度和耐久性要求，设计结构的细部。

•根据结构类型和材料的特性，确定结构的细部设计参数，如钢筋直径、混凝土配合比等。

•根据细部设计参数，在pkpm软件中进行相应的输入和设置。

5. 进行结构验算•对结构进行验算，根据设计标准和规范，确定结构的合理性。

•使用pkpm提供的验算工具，对结构的强度和稳定性进行验算。

•对结构的各个部分进行验算，如节点强度、杆件强度、板件强度等。

•根据验算结果，进行结构的调整和优化，确保结构的安全性和经济性。

6. 输出结构设计报告•在pkpm软件中，生成结构设计报告，并导出为Microsoft Word或PDF格式。

•报告中包括结构的输入参数、分析结果和设计验算等内容。

•报告还包括结构的细部设置和设计要点，以及可能的改进措施和建议。

•输出的报告可以用于工程审查、施工图纸编制和施工过程中的参考。

以上是使用pkpm进行结构设计的主要流程。

PKPM框架结构步骤讲解

一、执行PMCAD主菜单1，输入结构的整体模型(一)根据建筑平、立、剖面图输入轴线1、结构标准层“轴线输入”1)结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸2)根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁3)只有楼层板、梁、柱等构件布置完全一样(位置、截面、材料)，并且层高相同时，才能归并为一个结构标准层2、“网格生成”——轴线命名(二)估算(主、次)梁、板、柱等构件截面尺寸，并进行“构件定义”1、梁1)抗震规范第6.3.6条规定：b≥2002)主梁：h = (1/8～1/12) l ，b=(1/3～1/2)h3)次梁：h = (1/12～1/16) l ，b=(1/3～1/2)h2、框架柱：1)抗震规范第6.3.1条规定：矩形柱bc、hc≥300，圆形柱d≥3502)控制柱的轴压比——柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0——柱轴力放大系数，考虑柱受弯曲影响， =1.2～1.4——楼面竖向荷载单位面积的折算值， =13～15kN/m2——柱计算截面以上的楼层数——柱的负荷面积3、板楼板厚：h = l /40 ～ l /45 (单向板) 且h≥60mmh = l /50 ～ l /45 (双向板) 且h≥80mm(三)选择各标准层进行梁、柱构件布置，“楼层定义”1、构件布置，柱只能布置在节点上，主梁只能布置在轴线上。

2、偏心，主要考虑外轮廓平齐。

3、本层修改，删除不需要的梁、柱等。

4、本层信息，给出本标准层板厚、材料等级、层高。

5、截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。

6、换标准层，进行下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。

(四)定义各层楼、屋面恒、活荷载，“荷载定义”1、荷载标准层，是指上下相邻且荷载布置完全相同的层。

2、此处定义的荷载是指楼、屋面统一的恒、活荷载，个别房间荷载不同的留在PM主菜单3局部修改(五)根据建筑方案，将各结构标准层和荷载标准层进行组装，形成结构整体模型，“楼层组装”1、楼层的组装就遵循自下而上的原则。

PKPM操作流程自己总结

PKPM操作流程自己总结PKPM（Pushover-Knee Point Method）是一种常用的结构强度计算方法，主要用于对建筑结构的承载能力进行综合评估。

PKPM操作流程主要分为输入数据准备、计算模型建立、荷载计算、强度验算和结果评定五个步骤。

以下是对PKPM操作流程的详细总结：第一步：输入数据准备在进行PKPM计算之前，首先需要准备各种输入数据，包括结构的基本信息、材料力学性质、荷载信息以及边界条件等。

其中结构的基本信息包括结构的类型、梁柱的尺寸、板的厚度等；材料力学性质包括混凝土和钢筋的弹性模量、抗压强度、抗拉强度等；荷载信息包括活载、恒载、风载、地震荷载等；边界条件包括支座、铰接等信息。

第二步：计算模型建立PKPM建立计算模型的过程需要绘制结构的平面图和立面图，并建立相应的分析模型。

通常将结构分解为杆件和节点进行离散化，节点为梁柱交叉处，杆件为连续的结构单元。

根据结构的几何形状，利用有限元方法或者杈杆模型等建立结构分析模型。

第三步：荷载计算在对结构进行荷载计算之前，首先需要根据荷载的作用方向确定结构的永久荷载和活载；然后按照荷载标准计算各个加载情况下的荷载大小，并根据结构的特点和荷载作用方式进行分析。

荷载计算包括结构的重量计算、满载计算和特殊荷载计算，其中满载计算是指在结构受到最大荷载作用时，进行的荷载计算。

第四步：强度验算强度验算是根据结构的受力性质和荷载作用情况，对结构中各个构件进行强度计算和强度判断的过程。

根据力学原理和材料力学性质，计算结构构件在各个设计工况下的安全储备系数，以决定结构的强度是否满足设计要求。

第五步：结果评定在完成结构强度计算后，根据强度验算的结果进行评定。

如果结构的强度满足设计要求，则可以通过验收，并进行相关的施工工作。

如果结构的强度不满足设计要求，则需重新设计或者修改结构，直至满足设计要求为止。

总结起来，PKPM操作流程主要包括输入数据准备、计算模型建立、荷载计算、强度验算和结果评定五个步骤。

PKPM初学者建模详细过程

PKPM初学者建模详细过程PKPM（Peking University Physical Modeling）是一种用于桥梁结构有限元分析的软件，它是在微软的Windows操作系统上开发和使用的。

PKPM的初学者建模过程需要以下几个步骤：1.准备工作：在开始建模之前，首先需要根据实际情况收集一些基本信息，如结构的尺寸、材料参数等。

另外，你还需要预先准备好PKPM软件的安装包，并确保你的电脑已经安装了Windows操作系统。

2.新建项目：打开PKPM软件后，点击“新建”按钮，进入项目新建界面。

在该界面上，你需要输入项目的名称、单位制系、荷载组合等基本信息。

确定完成后，点击“确定”按钮。

3.绘制结构：在新建的项目中，点击左侧的“构件库”按钮，进入构件库界面。

在该界面上，你可以选择不同的构件形状，并在图纸中进行绘制。

你需要点击“新增”按钮，再选择构件类型，然后选中工作区域，在绘图界面上绘制出你需要的结构形状。

4.质量分析：在绘制结构之后，你需要进行质量分析以保证结构的合理性和稳定性。

点击顶部的“质量控制”按钮，选择“修改结构”选项。

在该选项中，你可以检查和修正结构的不合理部分，如无效节点、分离构件等。

5.构件属性：在绘制结构的同时，你还需要设置各个构件的属性，如材料、断面等。

点击左侧的“属性”按钮，进入属性界面。

在该界面上，你可以选择不同的构件，并设置其相应的属性。

例如，在设置材料属性时，你需要输入材料的弹性模量、泊松比等参数。

6.荷载设置：完成结构的绘制和属性设置后，你需要给结构添加荷载。

点击顶部的“荷载组合”按钮，进入荷载组合界面。

在该界面上，你需要选择不同的荷载类型，并设置其大小、位置和作用方向。

你需要根据实际情况合理选择荷载类型，并进行相应的设置。

7.边界条件：在设置完荷载后，你还需要为结构设置边界条件。

边界条件是指结构的约束条件，如固定节点、荷载节点等。

点击顶部的“边界条件”按钮，进入边界条件界面。

pkpm软件结构设计流程

pkpm软件结构设计流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 建立模型：打开 PKPM 软件，选择相应的结构设计模块。

PKPM操作指南9页word

PKPM操作步骤2010利用PKPM进行多层框架结构设计的主要步骤一、执行PMCAD主菜单1，输入结构的整体模型（一）根据建筑平、立、剖面图输入轴线1、结构标准层“轴线输入”（正交轴网，2300*24，7500，3000，750 0）（梁、墙的网格）1）结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸2）根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁3）只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料），并且层高相同时，才能归并为一个结构标准层2、“网格生成”——轴线命名（Tab,F5刷新），删除网格（走廊）注：同一位置上在施工图中出现的轴线名称，取决于这个工程中最上一层（或靠近顶层）中命名的名称。

（二）估算（主、次）梁、板、柱等构件截面尺寸，并进行“构件定义”1、梁1）抗震规范第6.3.6条规定：b≥2002）主梁：h = (1/8～1/12)l ，b＝(1/3～1/2)h3）次梁：h = (1/12～1/16)l ，b＝(1/3～1/2)h2、框架柱：1）抗震规范第6.3.1条规定：矩形柱b c、h c≥300，圆形柱d≥3502）控制柱的轴压比柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0柱轴力放大系数，考虑柱受弯曲影响，取1.2～1.4楼面竖向荷载单位面积的折算值，取13～15kN/m2柱计算截面以上的楼层数柱的负荷面积3、板楼板厚：h = l /40 ～l/45(单向板) 且h≥60mmh = l/50 ～l/45(双向板) 且h≥80mm（三）选择各标准层进行梁、柱构件布置，“楼层定义”1、构件布置，柱只能布置在节点上，主梁只能布置在轴线上。

2、偏心，主要考虑外轮廓平齐。

（沿柱宽方向（纵向）右偏为正，沿柱高方向（横向）上偏为正，以上均相对于梁。

也可以用“偏心对齐”操作3、楼板生成，楼板错层，楼梯（全房间洞），修改板厚4、本层修改，删除不需要的梁、柱等。

pkpm操作步骤流程及简单要点和命令 (1)

框架结构模型建立软件一：PMCAD操作步骤基本命令一PM交互式数据输入1．轴线输入两点直线平行直线正交轴网2．轴线命名网格生成－轴线命名3．构件定义（1）柱定义（2）梁定义4．楼层定义（1）柱布置（2）梁布置（3）本层信息（4）层编辑5．荷载定义6．楼层组装7．参数修改总信息地震信息风荷载信息二输入次梁楼板1．次梁布置2．修改板厚3．楼板错层三输入荷载信息1．楼面荷载2．梁间荷载四画结构平面图（1）参数修改：裂缝宽度（2）板配筋轴线标注板厚标注楼面标高图名软件二：SAT-8一接PM生成SATWE数据1．分析与设计参数补充定义不计算地震力2．生成SATWE数据文件3．数据检查二结构分析与构件内力计算三构件配筋设计与验算四PM次梁内力与配筋计算五分析结果图形与文本显示配筋简图六梁归并七梁平面图画法（1）参数修改：裂缝宽度（2）次梁吊筋轴线标注楼面标高图名八柱归并九平面图柱大样画法（1）参数设置：截面注写2 （2）柱子定位层高表图名操作要点分析：1．柱布置：根据建筑施工图平面布局，合理设计结构体系，选择适当的柱布置处。

2．梁布置：（1）根据结构体系布局，与框架柱形成双向框架结构体系；（2）有墙处下设梁；（3）现浇板短边尺寸大于5米以上，宜设梁置原则。

3．柱定义：截面尺寸取值：N/fc A≤1（N：柱子所承担的竖向轴力设计值；fc：柱所采用混凝土的轴心抗压强度设计值；A：柱子截面面积）一般多层框架结构柱截面尺寸在400mm左右。

4．梁定义：（1）截面宽度一般与墙等厚，取250mm；（2）截面高度与跨度有关，框架梁取跨度的1/8~1/12，次梁取跨度的1/12~1/15，悬挑梁取跨度的1/4~1/6。

5．楼板厚度：一般不大于楼板短边尺寸的1/30。

6．楼面荷载：（1）楼面恒载：一般4.0KN/M2左右15厚地砖面层＋25厚1:3水泥砂浆结合层＋110厚现浇板＋15厚板底粉刷：0.04X20+25X0.11+0.015X17=3.9KN/M2（2）楼面活载：根据国标《建筑结构荷载规范》取值，例如：住宅、宿舍：2.0KN/M2办公楼、教室：2.0KN/M2走廊、楼梯（住宅、宿舍）：2.0KN/M2 走廊、楼梯（办公楼、教室）：2.5KN/M2阳台（一般情况）：2.5KN/M2（3）屋面恒载：一般6.0KN/M2左右（4）屋面活载：根据国标《建筑结构荷载规范》取值，例如：不上人屋面：0.5KN/M2上人屋面：2.0KN/M27．梁间荷载：240厚多孔砖外墙： 4.8X(3.6-0.5)≈15.0KN/M240厚多孔砖外墙：（开窗） 4.8X(3.6-0.5)X0.8≈12.0KN/M240厚加气混凝土砌块内墙： 2.5X(3.6-0.5)≈8.0KN/M120厚多孔砖内墙： 2.5X(3.6-0.5)≈8.0KN/M栏杆： 5.0KN/M屋顶120厚砼栏板：(1.4M) 5.0KN/M8．常见问题：当出现超筋，在PMCAD软件的第一步“PM交互式数据输入”中修改梁柱截面尺寸后，退出在“是否生成接后面菜单的数据”时，必须选择“Y”；然后操作运行第二步“输入次梁楼板”和第三步“输入荷载信息”；再操作运行SAT-8中的第一步～第四步；最后在第五步“分析结果图形与文本显示”中的第二项“配筋简图”中检查是否还有超筋信息。

PKPM操作步骤建筑结构设计

PKPM操作步骤建筑结构设计PKPM（Prototypal Knowledge-based Project Management）是一种用于建筑结构设计的计算机辅助设计与分析软件。

它能够模拟和分析建筑结构的性能，提供结构优化和分析的结果。

以下是使用PKPM进行建筑结构设计的步骤：步骤一：准备工作在使用PKPM进行建筑结构设计之前，首先应该了解项目的需求和约束条件。

这包括建筑物的功能、使用要求、荷载要求、设计规范等。

同时，需要收集和准备相关的资料，如土壤工程调查资料、建筑设计图纸等。

步骤二：建立结构模型使用PKPM软件，将建筑结构的几何形状、截面尺寸、节点连接等信息输入软件，并创建结构的有限元模型。

这一步骤需要按照建筑设计图纸上的结构布置进行建模，确保准确性和完整性。

步骤三：定义荷载根据设计要求和规范，定义结构的荷载。

这包括地震荷载、风荷载、雪荷载、活动荷载等。

PKPM软件提供了标准的荷载定义和荷载组合，并可以根据实际需求进行自定义荷载。

步骤四：材料参数定义定义结构中使用的材料参数，如混凝土的强度、钢筋的强度等。

根据设计要求和规范，选择合适的材料参数，并将其输入到PKPM软件中。

步骤五：分析与优化使用PKPM软件进行结构的静力分析和动力分析。

通过对结构的荷载作用和响应进行模拟和计算，评估结构的性能，并优化结构设计。

在这一步骤中，可以根据分析结果进行调整和改进结构的截面尺寸、节点连接等参数，从而满足设计要求，并提高结构的安全性和经济性。

步骤六：验算与结果评价使用PKPM软件对结构进行验算。

对于每一种荷载情况，软件会根据定义的设计规范进行验算，检查结构的强度、刚度和稳定性等方面是否满足要求。

根据验算结果，评价结构的安全性和可行性，并根据需要进行进一步的优化。

步骤七：输出设计报告和图纸根据PKPM软件提供的分析结果和验算数据，生成设计报告和设计图纸。

设计报告应该详细记录使用的方法和分析结果，用于设计审查和工程施工；设计图纸应该准确反映结构的几何形状、构造细节和受力状况，用于工程施工和质量监控。

pkpm钢结构建模步骤

pkpm钢结构建模步骤
嘿，咱今儿就来聊聊 PKPM 钢结构建模那档子事儿！这可真是个技术活儿，但别怕，咱一步一步来，总能搞明白。

首先呢，你得把那些基础数据啥的准备得妥妥当当的。

就好比你要
盖房子，总得先有块地，还得知道这块地有多大，啥形状，对吧？这
数据就是咱盖“模型房子”的地儿呀！
然后呢，开始搭框架啦！这就像搭积木一样，一块一块往上堆。

你
得把柱子啦、梁啦这些个关键部件给放对位置，可不能马虎。

要是放
错了，那可就像盖歪了的房子，随时可能倒咯！
接着呀，得给这个钢结构穿上“衣服”，也就是设置各种参数。

这就
好比给人穿衣服，得合身才行。

什么厚度啦、强度啦，都得考虑周全。

再之后呢，检查检查再检查！可别小看了这一步，就跟你出门前得
照照镜子，看看衣服穿整齐没一个道理。

万一有个小漏洞，后面出问
题可就麻烦大啦！
还有哦，别以为建完模就万事大吉了。

你还得让它跑起来，看看效
果咋样。

这就像汽车得开起来才知道好不好开，顺不顺畅。

你想想，要是咱不认真对待这些步骤，那建出来的模型能靠谱吗？
那肯定不行呀！咱得像对待宝贝一样精心呵护这个建模的过程。

你说，这 PKPM 钢结构建模是不是挺有意思的？虽然有点复杂，但只要咱一步一个脚印，肯定能把它拿下！咱可不能嫌麻烦，得认真对待每一个细节。

就像老话说得好，“慢工出细活”嘛！
总之呢，PKPM 钢结构建模就是这么个事儿，大家可得好好琢磨琢磨，多练习练习。

相信大家都能成为建模高手，建出又牢固又漂亮的钢结构模型来！加油吧！。

(完整word版)PKPM操作步骤建筑结构设计

一，打开PKPM首页，改变目录一行改变你结果的存储路径。

二，PMCAD，建筑模型与荷载输入。

（1）输入图形文件名后，点击确认。

（2）轴线输入，选择正交轴网，在上开间，左进深选择栏中输入轴网数据.点击确定。

（3）点击轴线命名，TAB键成批输入，移光标点取起始轴线。

按ESC键后输入轴线。

命1，同样的在纵轴命名，起始轴号为A（4）楼层定义：柱布置，在柱截面列表中新建柱截面，点击布置，用窗口选择方式布置柱网。

方便快捷，当然也可以用其他三种方式。

柱布置用到大家的结构力学知识和钢混知识。

柱子的截面高度需要用钢混的长细比和轴压比两项综合确定。

主梁布置，与柱布置方法一样，要注意的一点是，次梁也需在主梁布置中布置，PKPM会自动根据梁的线刚度比确定主次梁，不需要大家再人为的布置主次梁了。

主次梁的截面高度需根据梁的宽度确定：主梁取宽度的1/8至1/12，次梁取宽度的1/12至1/15，梁的宽度取梁高度的1/3至1/2。

（5）本标注层信息：修改板厚为90mm，梁柱混凝土等级改为30（框架结构的混凝土强度最低为C30），梁柱钢筋类别为HRB400，根据需要该层高。

（6）荷载输入：楼面恒活，添加楼面恒荷载（恒荷载包括现浇板重量0.09X25+板顶抹灰20mm0.02X17+板底抹灰15mm0.0015X17+装饰材料面层荷载0.65+规范规定的装修荷载0.5：以90mm现浇板为例，装饰面层选用水磨石地面，此地面荷载最重，一般地面选用4.2KN/mm）及活荷载（规范规定为2）。

注意顶层屋面荷载（屋顶层的恒载包括保温层和隔热层）与其它标注层不一样，屋面荷载比较重，一般选用5.5。

设计参数，按照截图所示修改信息。

地震烈度为6度，基本风压为0.45。

（7）楼层组装根据需要增加楼层层数，如截图所示。

复制层数为四层，标准层1荷载标注层1：4.2，2.0。

在增加一顶层，复制层数一层，标准层1，荷载标注层2：5.5，0.5。

此建筑物的层数为5层。
