隔离开关分类详细介绍
隔离开关的类型
隔离开关的类型隔离开关是一种用于切断或连接电路的电器元件,广泛应用于各种电气设备和系统中。
根据其结构和功能特点的不同,可以分为多种类型。
本文将介绍几种常见的隔离开关类型,以帮助读者更好地了解其特点和用途。
1. 刀式隔离开关刀式隔离开关是一种通过手动操作刀片来切断或连接电路的开关。
它的结构简单,可靠性高,用途广泛。
刀式隔离开关通常用于低压电路中,用于安全隔离电源或设备。
在操作时,只需将刀片从触点上移开,即可切断电路,确保操作人员的安全。
2. 转换隔离开关转换隔离开关是一种具有切断和切换功能的开关。
它可以在切断电路的同时,实现电路的切换功能。
转换隔离开关通常用于需要频繁切换电源或信号的场合,如控制系统、仪表设备等。
通过旋转开关按钮或摇杆,可以实现电路的切换和隔离,提高系统的灵活性和可靠性。
3. 按钮式隔离开关按钮式隔离开关是一种通过按压按钮来实现电路的切断或连接的开关。
它一般用于需要手动控制的电气设备中,如控制盒、操作台等。
按钮式隔离开关具有操作简便、安全可靠的特点,适用于各种环境和场合。
4. 断路器隔离开关断路器隔离开关是一种结合了断路器和隔离开关功能的开关设备。
它既可以实现电路的过载和短路保护,又可以实现电路的隔离功能。
断路器隔离开关通常用于电力系统中,用于保护和隔离电源和设备。
通过断路器隔离开关,可以实现对电路的全面保护和控制。
总结隔离开关作为一种重要的电器元件,具有安全隔离、可靠性高、操作简便等特点,在电气设备和系统中起着至关重要的作用。
不同类型的隔离开关具有不同的结构和功能特点,适用于不同的场合和需求。
通过了解各种隔离开关类型的特点和用途,可以更好地选择和应用适合的隔离开关,确保电路的安全运行和设备的正常工作。
希望本文对读者有所帮助,谢谢阅读。

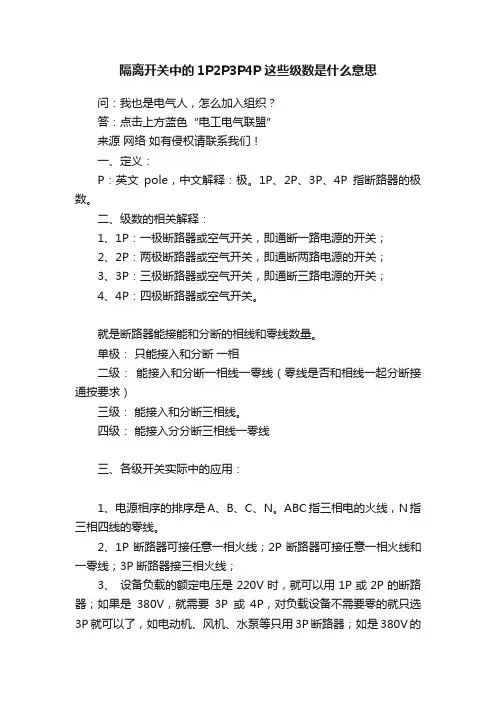

隔离开关中的1P2P3P4P这些级数是什么意思
隔离开关中的1P2P3P4P这些级数是什么意思
问:我也是电气人,怎么加入组织?
答:点击上方蓝色“电工电气联盟”
来源网络如有侵权请联系我们!
一、定义:
P:英文pole,中文解释:极。
1P、2P、3P、4P指断路器的极数。
二、级数的相关解释:
1、1P:一极断路器或空气开关,即通断一路电源的开关;
2、2P:两极断路器或空气开关,即通断两路电源的开关;
3、3P:三极断路器或空气开关,即通断三路电源的开关;
4、4P:四极断路器或空气开关。
就是断路器能接能和分断的相线和零线数量。
单极:只能接入和分断一相
二级:能接入和分断一相线一零线(零线是否和相线一起分断接通按要求)
三级:能接入和分断三相线。
四级:能接入分分断三相线一零线
三、各级开关实际中的应用:
1、电源相序的排序是A、B、C、N。
ABC指三相电的火线,N指三相四线的零线。
2、1P断路器可接任意一相火线;2P断路器可接任意一相火线和一零线;3P断路器接三相火线;
3、设备负载的额定电压是220V时,就可以用1P或2P的断路器;如果是380V,就需要3P或4P,对负载设备不需要零的就只选3P就可以了,如电动机、风机、水泵等只用3P断路器;如是380V的
开水器、热水器之类的设备,就需要4P了,而且还要带漏电保护功能的断路器,这是为防止漏电事故,保障人身安全是必须的要用的。
4、如果在同一个楼层里面,需要引出的1P及2P断路器较多的话,注意保持A、B、C相电的平衡,从总开关所引出的断路器ABC相要均衡引出,保持三相电压的平衡。
隔离开关的类型及应用 图文 民熔
隔离开关类型按其安装方式的不同可分为户外隔离开关与户内高压隔离开关。
户外隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用,适于安装在露台使用的隔离开关。
按其绝缘支柱结构的不同可分为单柱式隔离开关(singlecolumn disconnector)、双柱式隔离开关(doublecolumn disconnector)、三柱式隔离开关(threecolumn disconnector)。
其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘,因此,具有的明显优点,就是节约占地面积,减少引接导线,同时分合闸状态特别清晰。
在超高压输电情况下,变电所采用单柱式隔离开关后,节约占地面积的效果更为显著。
按电压等级的不同低压隔离开关电气设备进行维修时,需要切断电源,使维修局部与带电局部脱离,并保持有效的隔离距离,要求在其分断口间能承受过电压的耐压水平。
刀开关即作为隔离电源的开关电器。
隔离电源的刀开关亦称作隔离开关。
隔离用刀开关一般属于无载通断电器,只能接通或分断“可忽略的电流”(指带电压的母线、短电缆的电容电流或电压互感器的电流)。
也有的刀开关具有一定的通断能力,在其通断能力与所需通断的电流相适应时,可在非故障条件下接通或分断电气设备或成套设备中的一局部。
用做隔离电源的刀开关必须满足隔离功能,即开关断口明显,并且断口距离合格。
刀开关和熔断器串联组合成一个单元,称为刀开关熔断器组合电器;刀开关的可动局部(动触头)由带熔断体的载熔件组成时,称为熔断器式刀开关。
刀开关熔断器组合并增装了辅助元件如操作杠杆、弹簧及弧刀等可组合为负荷开关。
负荷开关具有在非故障条件下,接通或分断负荷电流的能力和一定的短路保护功能。
高压隔离开关GN系列户内高压隔离开关高压断路器GW系列户外高压隔离开关隔离开关推荐:民熔GW92常见高压隔离开关型号CR 中心断口隔离开关(26kV~252kV)DR 双面隔离开关(72.5kV~363kV)KR 双柱水平伸缩式隔离开关(26kV~550kV)PR 单柱双臂垂直伸缩式隔离开关(26kV to 500kV)SR 水平旋转单侧断口式隔离开关(40.5kV)VR V型中心断口隔离开关(26kV)YR 单柱单臂垂直伸缩式隔离开关(26kV~550kV)应用配置选型隔离开关的选择隔离开关配置在主接线上,保证了线路及设备检修时形成明显的断口与带电局部隔离,由于隔离开关没有灭弧装置及开断能力低,所以操作隔离开关时,必须遵守倒闸操作顺序,即送电时,首先合上母线侧隔离开关,其次合上线路侧隔离开关,最后合上断路器,停电则与上述相反。
隔离开关分类详细介绍
1.隔离开关隔离开关主要用来隔离电路。
在分段状态下有明显可见的断口,在关合状态下,导电系统中可以通过正常的工作电流和故障下的短路电流。
隔离开关没有灭弧装置,除了能开断很小的电流外,不能用来开断负荷电流,更不能开断短路电流,但隔离开关必须具备一定的动、热稳定性。
隔离开关的主要作用如下:(1) 在设备检修时 , 用隔离开关来隔离有电和无电部分 , 造成明显的断开点 , 倒修的设备1.1M0M1M2户内隔离开关:通常是35kV及以下的电压等级,三相一体装,采用上下(垂直)回转,以GN系列为主要代表。
如图1.1所示。
图1.1 户内隔离开关结构(GN2-10)其方参考文献:高压隔离开关设计与改造第三章第一节p.69~p.86(中国电力出版社,苑舜、崔文军,2007年)参考文献:高压电器原理与应用第十三章第三节p.339~p.340(清华大学出版社,张节蓉、钱家骊、王伯翰、吉嘉琴、徐国政,1989年)参考文献:变电运行现场技术问答(第二版)第二章第五节p.271~p.272(中国电力出版社,苑舜、崔文军,2007年)1.2主要参数1.2.1隔离开关型号表示方法及含义隔离开关型号的表示方法如图1.5所示2007年)1.3基本运维要求及措施1.3.1对隔离开关的基本要求按照隔离开关在电网中担负的任务及使用条件 , 其基本要求有 :(1) 隔离开关分开后应有明显的断开点 , 易于鉴别设备是否与电网隔离。
(2) 隔离开关断点间应有足够的绝缘距离 , 以保证在过电压情况下 , 不致引起击穿而危及工作人员的安全。
(3) 在短路情况下 , 隔离开关应具有足够的热稳定性和动稳定性 , 尤其是不能因电动力的作用而自动分开 , 否则将引起严重事故。
(4) 具有开断一定的电容电流、电感电流和环流的能力。
(5) 分、合闹时的同期性要好 , 有最佳的分、合闸的速度 , 以尽可能降低操作过电压、燃弧次数和元线电干扰。
后闭才能(3) 母线隔离开关与母线隔离开关之间的闭锁。
隔离开关分类详细介绍
隔离开关分类详细介绍隔离开关主要用来隔离电路。
在分段状态下有明显可见的断口,在关合状态下,导电系统中可以通过正常的工作电流和故障下的短路电流。
隔离开关没有灭弧装置,除了能开断很小的电流外,不能用来开断负荷电流,更不能开断短路电流,但隔离开关必须具备一定的动、热稳定性。
隔离开关的主要作用如下:(1) 在设备检修时,用隔离开关来隔离有电和无电部分,造成明显的断开点,检修的设备与电力系统隔离,以保证工作人员和设备的安全。
(2)隔离开关和断路器相配合,进行倒闸操作,以改变运行方式。
(3)用来开断小电流电路和旁(环)路电流。
(4)用隔离开关进行 500KV小电流电路合旁 (环)路电流的操作。
但须经计算符合隔离开关技术条件和有关调度规程后方可进行。
1.1 结构形式1.1.1 隔离开关的分类M0级隔离开关:具有1000次操作循环的机械寿命,适合输、配电系统中使用且满足一般要求的隔离开关。
M1级隔离开关:具有3000-5000次操作循环的延长机械寿命的隔离开关,主要用于隔离开关和同等级的断路器关联操作的场合。
M2级隔离开关:具有10000次操作循环的机械寿命,主要用于隔离开关和同等级的断路器关联操作的场合。
隔离开关分类见表 1.1表1.1 隔离开关分类户内隔离开关:通常是 35kV 及以下的电压等级,三相一体装,采用上下(垂直)回转,以GN系列为主要代表。
如图1.1所示。
图 1.1户内隔离开关结构(GN2-10)户外型隔离开关是以35kV及以上电压等级,三相可实现单极独立安装,单相或三相同步操作形式。
按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。
如图1.2所示。
图1.2户外隔离开关结构1.1.2 隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成,其方框图如图1.3所示,示意图如图1.4。
图 1.3 隔离开关的组成方框图图1.4户外隔离开关基本组成部分示意图各基本组成部分的主要零部件及功能见表1.2。
隔离开关的用途和分类 图文 民熔
隔离开关一.隔离开关的主要用途隔离开关(俗称“刀闸”)是一种最简单的、供配电系统中使用最多的高压开关,没有灭弧装置。
隔离开关的用途和分类,变电站电工经验分享,民熔它既不能断开正常负荷电流,更不能断开短路电流,否则即发生“带负荷拉刀闸”的严重事故。
此时产生的电弧不易熄灭,甚至造成“飞弧”(相间或相对地经电弧短路),会损坏设备并严重危及人身安全。
隔离开关的用途和分类,变电站电工经验分享,民熔1、隔离电压隔离开关的主要用途是保证检修装置时工作的安全。
在需要检修的部分和其它,带电部分之间,用隔离开关构成足够大的明显可见的空气绝缘间隔。
隔离开关的断口在任何状态下都不能发生火花放电,因此它的断口耐压一~般比其对地绝缘的存压高出10% 15%。
必要时应在隔离开关。
上附设接地刀闸,供检修时接地用。
2、倒闸操作投入备用母线或旁路母线以及改变运行方式,常用隔离开关配合断路器,进行电路的切换操作。
隔离开关的用途和分类,变电站电工经验分享,民熔3、分、合小电流隔离开关没有灭弧装置,不能开断或闭合负荷电流和短路电流。
但具有一定的分、合小电感电流和电容电流的能力。
◆拉合电压互感器和避雷器。
◆拉合母线和直接与母线相连设备的电容电流。
◆拉合励磁电流小于2A的空载变压器( 电压35KV、容量为1000KVA 及以下;电压110KV、容量3200KVA及以下 )拉合电容电流不超过5A的空载线路(电压10KV、长度5km及以下的架空线路;电压35KV、长度10km 及以下的架空线路。
隔离开关的结构:高压隔离开关是由一动触头( 活动刀片)和一静触头( 固定触头或刀嘴)所组成,动、静触头均由高压支撑绝缘子固定于底板上,底板用螺丝固定在构架或墙体上。
主要由导电部分、绝缘部分、致由底座、操动机构和传动机构组成。
隔离开关分类;高压隔离开关按安装地点不同可分为户外式和户内式两种;按绝缘支柱数目可分为单柱、双柱、三柱式三种;按运动方式可分为水平旋转式、垂直旋转式、垂直伸缩式、摆动式、插入!式等;按极数可分为单极和三极;按有无接地开关可分为不接地、单接地和双接地三种;按用途可分为一-般用、快速分闸用和变压器中性点用等。
隔离开关讲解
• 隔离开关的分类
• 按装设地点分:户内式和户外式; • 按极数分:单极和三极; • 按绝缘支柱数目分:单柱式、双柱式和三柱式; • 按隔离开关的动作方式分:闸刀式、旋转式、插入式; • 按有无接地刀闸分:带接地刀闸和不带接地刀闸; • 按所配操动机构:手动式、电动式、液压式等;
装设地点:
户内室隔离开关
2 户外式隔离开关:GW4系列
GW4系列采用双柱式水平回转式结构,每极两个绝缘支柱带 着导电闸刀反向回转90°,形成一个水平断口。按接地方 式可分为:不接地、单接地、双接地。隔离开关与接地开 关之间设有机械联锁。
• 本系列隔离开关的特点: 1、接地端通过软连接过渡,导电可靠、维修方便; 2、触头元件用久后可更换新件,保养容易;
引弧触头
地刀引弧触头
在两条或多条共塔或邻近平行布置的架空输电线中, 当某一回或几回线路停电后,由于它与相邻带电线路之 间产生电磁感应和静电感应,在停电的回路上将产生感 应电压和感应电流。在这种输电线路中使用的某些高压 接地开关要求具有开合感应电流的能力。
因此,用于这些线路的接地开关,应能满足以下的 运行条件:(1)当停电线路的一端开路,在线路另一端的 接地开关分、合操作时,接地开关能开断和关合容性电 流。(2)当停电线路的一端接地,在线路另一端的接地开 关分、合操作时,接地开关能开断和关合感性电流。
3 GW5型户外式隔离开关
GW5-110D型隔离开关
1-底座;2、3-闸刀;4-接线端子; 5-挠性连接导体;6-棒式绝缘了;
7-支承座;8-接地刀闸
1) 户外高压隔离开关,采用单柱V形握手式结构,布置紧 凑、体积小、重量轻、技术指标先进、宜于广泛采用。
2)为了设备检修时接地方便,35kV以上的户外隔离开关都 可配备接地刀闸,接地刀闸和工作闸刀可以通过操作把手 闭锁动作,即两者不能同时合闸,避免发生带电接地故。
变电站设备之隔离开关
➢ (4)t秒热稳定电流(It): t秒热稳定电流是指在t秒内,通过
隔离开关使其各部分发热不超过短在时通发过热这允一许电流温后度,的隔最大短路
电流。它是标志隔离开关承受短路离电开流关热不效应应损坏能而力是的能一个重要
参数。
继续正常工作。
➢ (5)动稳定电流(ies):动稳定电流亦称极限通过电流。动稳 定电流是指隔离开关在合闸位置时,允许通过的短路电流最大 峰值。
二、隔离开关的分类
户内式
按装设地点 户外式
按极数
单极 三极
旋转式 按动作方式 摆动式
插入式
单柱式 按绝缘支柱数目 双柱式
三柱式
手动式 按操动机构 电动式
气动式
按有无接地刀闸
带接地刀闸 不带接地刀闸
220kV双柱水平开启式CR2
220kV三柱水平开启式DR2
KR5双柱折臂伸缩式
PR2单柱垂直开启剪刀式隔离开关
4、 GW7系列户外式隔离开关
静触头 三柱式隔离开关
绝缘支柱
采用三柱 双断口水 平旋转开 启式结构
GW7-220型
导电闸刀 传动装置 底座 操动机构
5、单柱垂直伸缩式户外交流高压隔离开关
导电关节
静触头
导电闸刀 绝缘支柱
传动装置 底座
操动机构
GW10-252型
6、双柱水平伸缩式结构,闸刀水平伸缩,分合状态清晰, 便于巡视。隔离开关制成单极形式,由三个单极组成一台三 相隔离开关。
▪ 4 操动机构:通过手动、电动、 气动、液压向隔离开关的动作 提供能源。
▪ 5支持底座:将导电部分、绝 缘子、传动机构、操动机构等 固定为一体,并使其固定在基 础上。
隔离开关的典型结构
1.户内式隔离开关——GN19系列隔离开关
隔离开关的形式及其作用
隔离开关是一种电气设备,它的主要作用是在电路中切断电源或将电路与其他设备隔离,以确保人员和设备的安全,并方便进行维护和检修。
根据不同的应用场景和电气系统要求,隔离开关可以采用不同的形式。
以下是几种常见的隔离开关形式及其作用:
1.刀刃隔离开关:刀刃隔离开关通过打开或关闭刀刃,来切断或连接电路,起到隔离电源和负载的作用。
它常用于低压电路和配电系统中,可以提供可靠的电源隔离,防止电击和过流事故发生。
2.断路器隔离开关:断路器隔离开关结合了断路器和隔离开关的功能,能够迅速切断电路,同时提供电气隔离。
它通常被用于中、高压电路中,具有过载和短路保护功能,能够确保电路的安全运行。
3.旋转隔离开关:旋转隔离开关通过旋转操作来切换电路连接状态,将电路分离或连接。
它广泛应用于控制电路和仪表电路中,可以方便地进行设备检修和维护,并提供良好的电气隔离效果。
4.隔离开关插座:隔离开关插座是一种用于插拔式设备的电气隔离装置,如插座式计算机、家用电器等。
它通过将设备与电源完全隔离,确保设备在停用状态下不会受到电源的供电和干扰,以提高安全性。
隔离开关的形式多样化,但其共同作用是切断电路或将电路与其他设备隔离,从而保证电气系统的安全性,并方便进行维护和操作。
隔离开关的类型
隔离开关的类型
隔离开关是一种用来隔离电路的电器设备,通常用于电气维修、安全检修等场合。
根据其不同的结构和功能,可以分为多种类型。
下面将介绍几种常见的隔离开关类型。
1.刀形隔离开关
刀形隔离开关是最常见的一种类型,其外形类似于一把刀子,可以通过手动操作来打开或关闭电路。
刀形隔离开关通常用于低压电路中,具有结构简单、操作方便的特点,广泛应用于各种电气设备中。
2.旋钮式隔离开关
旋钮式隔离开关是一种通过旋钮来实现开关动作的设备,通常用于需要频繁操作的场合。
旋钮式隔离开关具有手感好、操作精准的特点,适用于一些对操作精度要求较高的电气设备中。
3.拉杆式隔离开关
拉杆式隔离开关是一种通过拉动杆来实现开关动作的设备,通常用于需要远距离操作的场合。
拉杆式隔离开关具有操作力度大、稳定可靠的特点,适用于一些需要远程控制的电气设备中。
4.按钮式隔离开关
按钮式隔离开关是一种通过按压按钮来实现开关动作的设备,通常用于需要一次性操作的场合。
按钮式隔离开关具有按压舒适、动作快速的特点,适用于一些需要频繁开关的电气设备中。
5.触摸式隔离开关
触摸式隔离开关是一种通过触摸操作来实现开关动作的设备,通常用于一些对卫生要求较高的场合。
触摸式隔离开关具有无需物理操作、清洁方便的特点,适用于一些对操作环境要求苛刻的电气设备中。
总的来说,隔离开关类型繁多,不同类型的隔离开关在不同场合有着各自的优势和适用性。
在选择隔离开关时,需要根据具体的使用需求和环境条件来进行合理的选择,以确保电路的安全可靠运行。
希望本文对隔离开关类型有所了解,能够帮助读者更好地选择和使用隔离开关。
隔离开关的分类
隔离开关的分类隔离开关是一种常用的电气设备,用于在电路中隔离电源或切断电流。
根据其用途和结构特点,隔离开关可以分为多种类型。
本文将以隔离开关的分类为主题,介绍几种常见的隔离开关。
一、刀形隔离开关刀形隔离开关是一种常用的低压电器设备,广泛应用于电力系统和工业控制领域。
它的主要结构包括刀刃、固定刀、动刀和隔离间隙等部分。
刀形隔离开关的工作原理是通过刀刃的切断作用,将电路与电源隔离,从而实现对电路的切断和闭合控制。
刀形隔离开关具有可靠性高、操作简单、维护方便等特点,是电力系统中常用的隔离开关之一。
二、负荷隔离开关负荷隔离开关是一种用于隔离负载电源的开关设备。
它常用于工业领域中的电气设备的检修和维护工作。
负荷隔离开关的工作原理是通过切断负载电路与电源的连接,将负载与电源隔离,从而实现对负载电路的安全隔离。
负荷隔离开关具有安全可靠、操作灵活、维护方便等优点,广泛应用于各个工业领域。
三、分段式隔离开关分段式隔离开关是一种特殊的隔离开关,它具有多个刀刃和分段结构。
分段式隔离开关的主要作用是在开关操作过程中,将电路分段隔离,避免因一次性切断整个电路而带来的电弧和短路等问题。
分段式隔离开关可根据实际需求进行组合,实现多回路的隔离和控制,广泛应用于电力系统和工业自动化领域。
四、高压隔离开关高压隔离开关是一种用于高压电路的隔离和切断的开关设备。
它通常用于电力系统中的变电站、配电室等场所,用于对高压电路进行控制和隔离。
高压隔离开关具有耐高压、耐短路电流、可靠性高等特点,能够有效保护电力设备和人员的安全。
五、隔爆隔离开关隔爆隔离开关是一种用于防止爆炸环境中电气设备引发火花和火灾的开关设备。
它通常应用于石油、化工、煤矿等爆炸危险场所。
隔爆隔离开关采用特殊的结构和材料,能够有效隔离和阻止爆炸气体传播,确保设备的安全运行。
六、可见断路器隔离开关可见断路器隔离开关是一种结合了断路器和隔离开关功能的开关设备。
它具有断开电路和隔离电源的功能,同时还能够通过观察窗口直观地判断开关状态。
隔离开关的规格
隔离开关规格及分类介绍
隔离开关的规格主要有以下几类:
1.额定电压:隔离开关的额定电压决定了其能承受的最高电压值,选择时应
与电路的实际电压相匹配,以确保安全。
2.额定电流:隔离开关的额定电流是指设备在正常运行时允许通过的最大电
流。
选择时应根据电路的负载电流进行选取,以避免因电流过大导致设备过热、损坏等问题。
3.隔离距离:此参数主要描述了隔离开关在断开状态下,触头之间以及触头
与操动器之间的最小空气距离。
此外,根据外形尺寸,隔离开关也有以下分类:
1.16A隔离开关:外形尺寸通常约为65mm65mm45mm。
2.32A隔离开关:外形尺寸通常约为82mm82mm50mm。
3.63A隔离开关:外形尺寸通常约为100mm100mm71mm。
4.125A隔离开关:外形尺寸通常约为158mm158mm110mm。
5.250A隔离开关:外形尺寸通常约为190mm190mm132mm。
以上信息仅供参考,如有需要,建议咨询专业人士。
隔离开关百度
一、隔离开关的用途及类型
4.隔离开关的分类及型号
分类
1)按安装地点的不同,可分为户内式和户外式两种。
2)按支柱绝缘子的数目,可分为单柱式、双柱式和三柱式。 3)按隔离开关的运动方式,可分为水平旋转式、垂直旋转式、摆动式和
插入式四种。
4)按有无接地装置及装设接地开关数量的不同,可分为不接地(无接地 刀)、单接地(有一个接地刀)和双接地(有两个接地刀)三类。
七、相关例题分析
高压隔离开关的检修项目与技术要求 l. 清扫检查绝缘子时,绝缘子表面应清洁无污垢,无裂 纹、破损等痕迹。瓷铁粘合应牢固。
2. 触头检修时,隔离开关的动静触头或触指与触刀接触应 良好,线接触面应无烧伤痕迹。触头压力弹簧应无过热 变色、变形或断裂现象,在触头的接触处用 0.05 mm厚 的塞尺应塞不进去,接触面还应做防腐蚀处理。用调整 压力弹簧来调整接触压力时,调整结束一定要将调整螺 帽备紧,防止运行中松动而使压力减小。如果发现触头 有烧伤痕迹,可用细锉修整。
《 隔 离 开 关 》
隔离开关
教学内容: 一、隔离开关的用途及类型 二、户内隔离开关 三、户外隔离开关 四、隔离开关的操动机构 五、隔离开关的操作原则 六、隔离开关与断路器操作配合原则 七、相关例题分析 八、小结、思考题和习题
一、隔离开关的用途及类型
1.隔离开关的特点
隔离开关又名隔离刀闸,是高压开关的一种。因为它没 有专门的灭弧结构,所以不能用来切断负荷电流和短路电流。 使用时应与断路器配合,只有在断路器断开后才能进行操作。 2.隔离开关的用途
220kV 及以下各型配电 装置常用
GW5
35 ~ ll0kV , V 形,水平转动,可正装、 常用于高型、硬母线布置 斜装 及屋关的型式特点 型式 简图 特点 适用范围
隔离开关分类详细介绍
隔离开关分类详细介绍1.隔离开关隔离开关主要用来隔离电路。
在分段状态下有明显可见的断口,在关合状态下,导电系统中可以通过正常的工作电流和故障下的短路电流。
隔离开关没有灭弧装置,除了能开断很小的电流外,不能用来开断负荷电流,更不能开断短路电流,但隔离开关必须具备一定的动、热稳定性。
隔离开关的主要作用如下:(1) 在设备检修时 , 用隔离开关来隔离有电和无电部分 , 造成明显的断开点 , 倒修的设备与电力系统隔离 , 以保证工作人员和设备的安全。
(2) 隔离开关和断路器相配合 , 进行倒闸操作 , 以改变运行方式。
(3) 用来开断小电流电路和旁 ( 环 ) 路电流。
(4) 用隔离开关进行 500KV 小电流电路合旁 ( 环 ) 路电流的操作。
但须经计算符合隔离开关技术条件和有关调度规程后方可进行。
1.1结构形式1.1.1隔离开关的分类M0级隔离开关:具有1000次操作循环的机械寿命,适合输、配电系统中使用且满足一般要求的隔离开关。
M1级隔离开关:具有3000-5000次操作循环的延长机械寿命的隔离开关,主要用于隔离开关和同等级的断路器关联操作的场合。
M2级隔离开关:具有10000次操作循环的机械寿命,主要用于隔离开关和同等级的断路器关联操作的场合。
隔离开关分类见表1.1表1.1 隔离开关分类分类方式类别按装设地点的不同户内式、户外式按支持绝缘子的数目单柱式、双柱式、三柱式按隔离开关的运动方式水平旋转式、垂直旋转式、摆动式、插入式按有无接地装置及附装接不接地、单接地、双接地地开关的数量不同按极数单极、三极按操动机构手动式、电动式、气动式、液压式按使用性质一般输配电用、快速分闸用、变压器中性点接地用户内隔离开关:通常是35kV及以下的电压等级,三相一体装,采用上下(垂直)回转,以GN系列为主要代表。
如图1.1所示。
图1.1 户内隔离开关结构(GN2-10)户外型隔离开关是以35kV及以上电压等级,三相可实现单极独立安装,单相或三相同步操作形式。
隔离开关基础知识ppt课件
•2)外绝缘闪络 • 隔离开关外绝缘闪络,主要发生在棒式绝缘子上。 由于外绝缘闪络,多次引起大面积停电事故。 造成外绝缘 闪络的原因,主要是瓷柱的爬电距离和对地绝缘距离不够。 • 防止措施主要是开发新型瓷柱,以增加爬电距离和 瓷柱高度、提高整体绝缘水平。
•3)瓷柱断裂
• 瓷柱断裂是危害性最大的一种故障,它往往会造成 母线短路而引发母线停电、变电所或发电厂停电等重大事故, 还会损坏相邻的电气设备或伤及操作人员。 断裂的原因为应 力的作用。
•2、隔离开关打开后带电的导电杆不能占用相间空间。对于 单断口的隔离开关,在分闸状态下导电杆是带电的。由于 1000kV配电装置的相问最小安全净距(空气间隙)很大,一般 为8m左右。如果采用单断口的隔离开关,则隔离开关打开过 程中会由于导电打的水平转动而占用一定的相间空间(导电 杆长度)。导电杆长度再加上8m的最小安全净距,导致隔离 开关的相间距离在20m以上,大大增加了配电装置的占地面 积,不能满足UHV配电装置的设计要求。
1
二、隔离开关的分类
1
绝缘支柱数目:单 柱、双柱、三柱式 和V型
2
极数: 单极、三极式
3
运行方式: 水平旋转、垂直旋 转、摆动、插入式
4
操作机构: 手动、电动、气动、 液压式
5
使用地点: 户内、户外式
1
三、隔离开关的选型
•1、按照隔离开关在1000kV配电装置中的不同位置、起不同 的作用,分别按线路型和母线型2种小同的技术条件进行选 型。1000kV线路的充电功率是500kV的5倍。相应的1000kV母 线充电电流也比500kV的大得多。美国SSL公司生产的RDA型 1000kV隔离开关相间距离为14m,也比500kV(通常为7m)大得 多,此外1000kV隔离开关的制造难度较大。因此对1000kV隔 离开关的选型,不能沿用500kV隔离开关型式繁多而又不加 区别的用同一技术标准的原则,而应对线路型和母线型这2 种基本类型按不同的标准各选择一种相对稳定的1000kV隔离 开关,以便于我国高压开关厂对UHV隔离开关的研制工作。
隔离开关的分类
隔离开关的分类隔离开关是一种用于隔离电路的电器设备,它的主要作用是切断电路中的电流,从而确保人员和设备的安全。
根据其用途和结构特点,隔离开关可以分为多种类型。
一、手动隔离开关手动隔离开关是一种常见的隔离开关,也是最简单的一种。
它通过手动旋转或拨动开关,将电路中的电流切断,使电路与外部完全隔离。
手动隔离开关广泛应用于各种场合,如电力系统、工业控制和建筑电气等。
二、隔离刀闸开关隔离刀闸开关是一种常用的高压隔离开关,它采用刀形导电接点,通过刀片的插拔来切断电路。
隔离刀闸开关具有结构简单、可靠性高、承载能力强的特点,广泛应用于电力系统的高压配电和变电站等场合。
三、负荷隔离开关负荷隔离开关是一种专门用于切断负荷电流的开关设备。
它可以单独切断负荷电路,而不影响其他电路的运行。
负荷隔离开关通常用于电力系统的配电设备和控制装置中,以确保电路的安全运行。
四、隔爆隔离开关隔爆隔离开关是一种具有防爆性能的开关设备,它能够在有爆炸性气体环境下安全运行。
隔爆隔离开关广泛应用于石油、化工、船舶等行业,以防止爆炸事故的发生。
五、带电显示隔离开关带电显示隔离开关是一种能够显示开关状态的开关设备。
它通常采用LED等显示元件,当开关处于闭合状态时,显示元件亮起,表示电路通电;当开关处于断开状态时,显示元件熄灭,表示电路断电。
带电显示隔离开关广泛应用于电气设备的操作面板和控制系统中,以便及时了解电路的工作状态。
六、双电源隔离开关双电源隔离开关是一种能够切换两个电源的开关设备。
它通常用于电力系统的备用电源切换和故障切换,以确保电力供应的连续性和可靠性。
双电源隔离开关具有结构复杂、操作灵活、可靠性高的特点,广泛应用于电力系统的关键设备和重要场所。
隔离开关是一种非常重要的电器设备,它能够切断电路中的电流,确保人员和设备的安全。
根据其用途和结构特点,隔离开关可以分为多种类型,如手动隔离开关、隔离刀闸开关、负荷隔离开关、隔爆隔离开关、带电显示隔离开关和双电源隔离开关等。
49_隔离开关基础知识
· 从动拐臂: 在拐臂传动中,由 另一只拐臂带着转动的拐臂,
它的中心距增加时,可使隔离 开关的转动角度减小。
从动拐膺
主动臂
隔离开关的安装与调整
隔离开关调整的关键部件---拉杆
■ 拉杆中心距: 拉杆两 端接头转动孔中心线 的距离;
■ 调整拉杆长度不能改 变分合闸角度,只改 变分闸或合闸的起始 位置。
生接触不良; ■ 隔离开关的传动部分完全暴露在大气中,润滑油易干固、挥发,传
动件易腐蚀,易产生卡阻现象; ■ 一个变电所隔离开关的用量是断路器3-4倍
隔离开关运行中存在的主要问题
■ 导电回路过热 ■ 操作失灵 ■ 瓷瓶断裂
■ 锈蚀
隔离开关的安装与调整
隔离开关安装的调整项目
■ 分合闸角度 ■ 合闸同期 ■ 触指接触位置及状态
■ 检查安装隔离开关的基础是否水平、检查安装孔是否与隔离开关底 座及机构的上安装孔相同;
■ 采用钢绳吊装,钢绳系于底座(槽钢)两端保持并平衡,不得将钢 绳系于底座(槽钢)两端的接地支撑板上,因支撑板是用螺栓固定 在槽钢上,受力过大后可能引起尺寸变化;
■ 用软绳吊装下节瓷瓶,并安装于底座上,再将上导电管及静触头固 定于上节瓷瓶上,并一同吊起安装在上节瓷上端与下节瓷瓶固定;
隔离开关安装与调试(一)
■ 检查安装隔离开关的基础是否水平、检查安装孔是否与隔离开关底座及 机构的上安装孔相同;
■ 采用钢绳吊装,钢绳系于底座(槽钢)两端保持并平衡,不得将钢绳系 于底座(槽钢)接地支撑板上,因支撑板是用螺栓固定在槽钢上,受力 过大后可能引起尺寸变化;
■ 以下调整步骤以GW22—252 隔离开关为例, GW22—126 隔离开关相似; ■ 将上下节瓷瓶用M16X65 的螺栓连接后用软绳先吊装支柱瓷瓶并用
隔离开关名词解释
隔离开关名词解释隔离开关是电力系统中常见的一种电器设备,其作用是在电路中隔离电源和负载,以便进行维护和检修。
隔离开关的种类繁多,按照不同的分类标准可以分为多种类型。
本文将按照隔离开关的结构、用途和控制方式三个方面进行解释。
一、按照结构分类1. 刀闸式隔离开关刀闸式隔离开关是一种常见的隔离开关,其结构简单,操作方便。
它由固定刀和活动刀组成,通过手柄或电机控制活动刀的运动,从而实现开关的闭合和断开。
刀闸式隔离开关广泛应用于电力系统中的高压开关设备中。
2. 旋转式隔离开关旋转式隔离开关是一种通过旋转运动实现开关闭合的隔离开关。
它由固定接线柱和旋转接线柱组成,通过旋转接线柱的运动,实现开关的闭合和断开。
旋转式隔离开关结构简单,操作方便,广泛应用于低压开关设备中。
3. 拉杆式隔离开关拉杆式隔离开关是一种通过拉动杆实现开关闭合的隔离开关。
它由固定接线柱和拉杆组成,通过拉动杆的运动,实现开关的闭合和断开。
拉杆式隔离开关结构简单,操作方便,广泛应用于低压开关设备中。
二、按照用途分类1. 隔离开关隔离开关是一种用于隔离电路的开关,其作用是在电路中隔离电源和负载,以便进行维护和检修。
隔离开关通常用于高压开关设备中,可以有效地保护人员和设备的安全。
2. 接地开关接地开关是一种用于接地电路的开关,其作用是将电路接地,以便排除电路中的静电和电磁干扰。
接地开关通常用于低压开关设备中,可以有效地保护设备的安全。
3. 负荷开关负荷开关是一种用于控制负载的开关,其作用是在电路中控制负载的开关状态。
负荷开关通常用于低压开关设备中,可以有效地控制负载的运行状态。
三、按照控制方式分类1. 手动控制隔离开关手动控制隔离开关是一种通过手柄或拉杆控制开关运动的隔离开关。
手动控制隔离开关结构简单,操作方便,广泛应用于电力系统中的高压开关设备中。
2. 电动控制隔离开关电动控制隔离开关是一种通过电机控制开关运动的隔离开关。
电动控制隔离开关结构复杂,但操作方便,广泛应用于电力系统中的高压开关设备中。
隔离开关基础知识
镜子狸
01 一、什么是隔离开关 02 二、隔离开关的分类 03 三、隔离开关的选型 04
四、隔离开关的常见故障与处理
05 五、隔离开关的维护
1
一、什么是隔离开关
隔离开关的工作原理
•隔离开关(disconnector),即在分位置时,触头间有符合规定要求的 绝缘距离和明显的断开标志;在合位置时,能承载正常回路条件下的电 流及在规定时间内异常条件(例如短路)下的电流的开关设备。 (IEV441-14-05)隔离开关(俗称“刀闸”),一般指的是高压隔离开关, 即额定电压在1kV及其以上的隔离开关,通常简称为隔离开关,是高压开 关电器中使用最多的一种电器,它本身的工作原理及结构比较简单,但 是由于使用量大,工作可靠性要求高,对变电所、电厂的设计、建立和 安全运行的影响均较大。隔离开关的主要特点是无灭弧能力,只能在没 有负荷电流的情况下分、合电路。隔离开关用于各级电压,用作改变电 路连接或使线路或设备与电源隔离,它没有断流能力,只能先用其它设 备将线路断开后再操作。一般带有防止开关带负荷时误操作的联锁装置, 有时需要销子来防止在大的故障的磁力作用下断开开关。
•4、在1000kV电容式电压互感器(CVT)同路中不允许安装隔离 开关。避免CVT回路的隔离开关在投切数值很大的集中电容 时出现电弧过长而很难熄灭的问题。
1
四、隔离开关的常见故障与处理
1、隔离开关的常见故障有: 2、隔离开关的常见故障解决方法:
01
接触部分过热
02
瓷质绝缘损坏和闪络放电
03
拒绝拉、合闸
1
二、隔离开关的分类
1
绝缘支柱数目:单 柱、双柱、三柱式 和V型
2
极数: 单极、三极式
低压隔离开关的种类
低压隔离开关的种类
低压隔离开关是电力设备中不可或缺的重要组成部分,它主要用
于分离或连接低压电源。
随着电力设备的不断发展,低压隔离开关的
种类也随之增多。
下面就介绍一下几种常见的低压隔离开关。
一、手动隔离开关
手动隔离开关是一种手动操作的开关,它通过手动旋转或摇动的
方式实现开关的开合。
这种开关具有结构简单、可靠性高、安装方便
等优点,广泛应用于电力设备中。
二、小型断路器
小型断路器是一种集开关和保护功能为一体的电器设备。
它具有
空气开断型和油封开断型两种类型,主要用于对电路的过载和短路进
行保护。
三、负荷隔离开关
负荷隔离开关是一种常闭的开关,用于隔离电路并保证电流的正
常流动,以防止断路器误动作。
它具有安全可靠、使用寿命长等特点,被广泛应用于电力设备中。
四、旋转机构式隔离开关
旋转机构式隔离开关是一种通过旋转机构实现开合的开关,主要
用于高压电器的控制和隔离。
它具有耐受电弧撞击能力强、自清洁能
力强等特点,被广泛应用于输电线路和变电站等场合。
五、气体绝缘隔离开关
气体绝缘隔离开关是一种采用气体绝缘和密封结构的开关,主要
用于高压电器中。
它具有可靠性高、使用寿命长、体积小等特点,被
广泛应用于电力系统中。
综上所述,随着电力设备的不断发展,低压隔离开关的种类也在
不断增多,不同种类的隔离开关在不同场合都有着广泛的应用。
在未来,随着电力技术的不断创新和进步,相信低压隔离开关的技术和种
类也会得到进一步的发展。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
隔离开关分类详细介绍
1. 隔离开关
隔离开关主要用来隔离电路。
在分段状态下有明显可见的断口,在关合状态下,导电系统中可以通过正常的工作电流和故障下的短路电流。
隔离开关没有灭弧装置,除了能开断很小的电流外,不能用来开断负荷电流,更不能开断短路电流,但隔离开关必须具备一定的动、热稳定性。
隔离开关的主要作用如下:
(1) 在设备检修时,用隔离开关来隔离有电和无电部分,造成明显的断开点,倒修
的设备与电力系统隔离,以保证工作人员和设备的安全。
(2) 隔离开关和断路器相配合,进行倒闸操作,以改变运行方式。
(3) 用来开断小电流电路和旁(环)路电流。
(4) 用隔离开关进行500KV 小电流电路合旁(环)路电流的操作。
但须经计算
符合隔离开关技术条件和有关调度规程后方可进行。
1.1 结构形式
1.1.1 隔离开关的分类
M0级隔离开关:具有1000 次操作循环的机械寿命,适合输、配电系统中使
用且满足一般要求的隔离开关。
M1级隔离开关:具有3000-5000 次操作循环的延长机械寿命的隔离开关,
主要用于隔离开关和同等级的断路器关联操作的场合。
M2级隔离开关:具有10000 次操作循环的机械寿命,主要用于隔离开关和同
等级的断路器关联操作的场合。
隔离开关分类见表1.1
表1.1隔离开关分类
分类方式类别
按装设地点的不同户内式、户外式
按支持绝缘子的数目单柱式、双柱式、三柱式
图 1.1 户内隔离开关结构( GN2-10)
户外型隔离开关是以35kV 及以上电压等级,三相可实现单极独立安装,单相或三相同步操作形式。
按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。
如图 1.2 所示。
按隔离开关的运动方式 水平旋转式、垂直旋转式、摆动式、插入式
按有无接地装置及附装接 地开关的数量不同 不接地、单接地、双接地
按极数
单极、三极
按操动机构 手动式、电动式、气动式、液压式
按使用性质 一般输配电用、快速分闸用、变压器中性点接地用
户内隔离开关: 通常是 35kV 及以下的电压等级, 三相一体装, 采用上下(垂 直)回转,以 GN 系列为主要代表。
如图1.1 所示。
图1.2 户外隔离开关结构
1.1.2 隔离开关的结构
隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成,其方框图如图1.3 所示,示意图如图1.4 。
开断元件
支
传
撑
动
绝
元
缘
件
件
操动
机构
基座
图 1.3 隔离开关的组成方框图
图1.4 户外隔离开关基本组成部分示意图
各基本组成部分的主要零部件及功能见表1.2
表1.2隔离开关基本组成部分的主要零部件及其功能名称主要零部件功能主触头系统、主导电回路、接地系
开断元件
统触头
开断及关合电力线路、安全隔离电源
保证开断元件有可靠的对地绝缘、承
支撑绝缘件绝缘子等构成的支柱式绝缘件传动元件各种连杆、齿轮、拐臂等元件受开断元件的操作力及各种外力
将操作命令及操动力传递给开断元件的触头导杆及其他元件
基座开关本体的底架底座等整台产品的基础
操动机构电动、气动及手动机构的本件及其
配件等
为开断元件分合闸操作提供能量、并
实现各规定的操作
参考文献:高压隔离开关设计与改造第三章第一节p.69~p.86(中国电力出版社,苑舜、崔文军,2007 年)
参考文献:高压电器原理与应用第十三章第三节p.339~p.340(清华大学出版社,张节蓉、钱家骊、王伯翰、吉嘉琴、徐国政,1989 年)
参考文献:变电运行现场技术问答(第二版)第二章第五节p.271~p.272(中国电力出版社,苑舜、崔文军,2007 年)
1.2 主要参数
1.2.1 隔离开关型号表示方法及含义
隔离开关型号的表示方法如图1.5 所示
额定电流(A)
W- 防污型
ID- 带1组接地开关(单接地)
IID- 带2组接地开关(双接地)
K- 快速分闸
G-改进型
T-统一设计
额定电压等(kV )
设计序号
N- 户内型;W- 户外
性;D- 独立安装
G-隔离开关;
J-接地开关
图 1.5 隔离开关型号的表示方法
1.2.2 隔离开关主要性能参数
1. 额定电压(kV)
是指隔离开关最高工作电压,是线电压,也表示其承受绝缘支撑强度。
2. 额定电流(A)
是指隔离开关在40℃时最大工作承载电流。
3. 额定短路时耐受电流(热稳定)kA/S
是指隔离开关触头在流过短路电流,而所在3~4 秒内所抗拒短路这一电流造
成的热熔焊而不损坏的能力。
4. 额定峰值耐受电流(动稳定)kA
是指隔离开关在承受短路时,短路电流所造成的斥动力而不发生损坏的能
力。
5. 回路接触电阻(μΩ)
是指隔离开关导电回路中各电接触形式下的导电性能,是检验及设计、制造。
