关于YJK与PKPM计算的对比和区别

关于YJK与PKPM计算的对⽐和区别关于YJK与PKPM计算的对⽐和区别YJK与SATWE都采⽤三维的杆单元计算梁柱、采⽤壳单元计算剪⼒墙和楼板（楼板或使⽤膜单元），从这点来说两者相同。

但是YJK正是根据SATWE不能满⾜⽬前⼯程需要的⼤量要求出发，采⽤了⽐SATWE更加先进的⼒学有限元计算分析技术，⼒学有限元是⼀个与⼯程设计不同的技术领域，YJK使⽤了当今在该领域产⽣的⼤量先进技术，从⽽适⽤⽬前越来越复杂的⼯程计算YJK的⼒学有限元核⼼计算，采⽤了北京⼤学⼒学系陈璞教授团队的成果，陈璞教授曾任北京⼤学⼒学系主任，是袁明武教授SAP84团队的核⼼⾻⼲，他作为博⼠后留学各国⼗⼏年，在美国CSI公司也⼯作过，陈璞教授在⼯程计算⽅⾯具有深厚造诣，在静动⼒计算和求解器⽅⾯应属于国内顶尖的专家。

YJK的⼒学有限元核⼼计算⽅⾯的改进如下，1、采⽤了当今该领域⼤量先进技术如死活单元技术实现⼀种模型多项计算；合理应⽤偏⼼刚域、主从节点、协调与⾮协调单元等技术（简称MPC），即令指定的⾃由度与⼀个或多个⾃由度建⽴某种关系，⽤在构件偏⼼处理、短梁短墙归并、刚性楼板、刚性连接、墙墙不协调关系等很多⽅⾯，可避免计算异常、提⾼计算的稳定性和减少计算单元数量；在墙元的优化计算及准确性、适应性及稳定性计算⽅⾯做了⼤量改进；局部振动判别查找模型缺陷；有效质量系数⾃动达标算法；新的偶然偏⼼算法（瑞利-⾥兹投影反射谱法）；新的重⼒⼆阶效应算法等。

2、补充了很多SATWE缺失的功能⽐例阻尼算法：计算地震作⽤时可对砼结构和钢结构组成的混合结构按照不同阻尼⽐计算，它按照应变能加权平均的⽅式计算等效阻尼⽐，属于抗震规范10.2.8条要求的“振型阻尼⽐法”；R itz向量法计算地震作⽤：⽤于地震作⽤质量参与系数不容易算够的情况，如较⼤规模的多塔结构、⼤跨的体育场馆结构、平⾯规模较⼤的结构、竖向地震作⽤计算等，该⽅法在Etabs、Midas等软件也有提供；⾃定义节点约束和⽀座信息：指定两节点间的约束关系和弹性刚度，指定⽀座的弹簧刚度或者强制位移，⽤于结构不同部分之间的复杂连接；指定构件施⼯次序：按照Etabs、Midas等软件的类似功能⽅式，适应任意施⼯次序，从⽽加强层伸臂桁架、砼核⼼筒与外钢框架、上连体等复杂施⼯次序结构准确计算；墙元能⽀持⾯外荷载，解决了地下室外墙的⽔⼟压⼒计算等墙受⾯外荷载的计算问题。

剪力墙如何根据SATWE计算结果配筋(你是怎么配的？)

剪力墙如何根据SATWE计算结果配筋（你是怎么配的？）2013.12.11|假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表7.2.16来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm 时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。

水平钢筋：H0.8是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200 mm ，计算结果是H0.8，那就用0.8*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！（剪力墙厚度为200，直径8间距200 配筋率=2*50.24/(200*200)=0.25%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。

竖向钢筋：计算过程1000X200X0.25%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。

Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。

剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率0.3%进行计算是不对的。

应该填0.25%(或者0.20%)。

如果填了0.3%，实际配了0.25%，则造成边缘构件主筋配筋偏小。

墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。

规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0.25％，四级和非抗震设计时均不应小于0.20％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：0.25% x 200 x 1000 = 500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。

PKPM构件配筋详解

功能说明这项菜单主要以图形方式显示各构件设计及验算结果，可以直接输出DWG图形文件。

图8.6.4 构件计算配筋简图8.6.4.1 各构件设计及验算结果功能说明简图上各构件的配筋结果表达方式如下：（1）钢筋混凝土梁和型钢混凝土梁（RC-Beam、SRC-Beam）图中：Asul-Asum-Asur：为梁上部左端、跨中、右端配筋面积（cm2）；Asdl-Asdm-Asdr：为梁下部左端、跨中、右端配筋面积（cm2）；GAsv：为梁加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；GAsvm：为梁非加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；VTAst ：为梁受扭纵筋面积（cm2）；VTAst1 ：为梁抗扭箍筋的单肢箍面积（cm2）；G、VT ：为箍筋及剪扭配筋标志。

注意事項（1）梁配筋简图如下：图8.6.4.1-1 梁配筋示意图（2）加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，当输入的箍筋间距为加密区间距时，梁端箍筋加密区的计算结果可直接使用；如果非加密区与加密区的箍筋间距不同时，需要对非加密区的箍筋面积按非加密区的间距进行换算后再使用。

当梁受扭时，配置的箍筋单肢面积不应小于VTAst1。

（3）输出的箍筋面积为箍筋间距范围内所有肢的总面积，在确定单肢箍筋的面积时，需要除以箍筋肢数。

（4）输出的纵筋及箍筋面积都满足规范要求的最小配筋率要求，如果计算出的配筋面积小于最小配筋率时，按最小配筋面积来输出。

（5）VTAst和VTAst1都为零时，该行不输出。

功能说明（2）矩形钢筋混凝土柱和型钢混凝土柱（RC-Column、SRC-Column）图中：Asc ：为柱1根角筋的总面积（cm2）；Asy、Asz：分别为柱B边和H边的单边面积，包括两根角筋面积（cm2）；Asvj：为柱节点域抗剪箍筋面积（cm2）；GAsv ：为柱加密区抗剪箍筋面积（cm2）；GAsvm ：为柱非加密区抗剪箍筋面积（cm2）；Uc ：为非地震作用效应荷载组合下柱的轴压比；Ucs ：为地震作用效应荷载组合下柱的轴压比；G ：为箍筋配筋标志。

剪力墙配筋新手实用完整版

剪力墙配筋新手实用集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]剪力墙如何根据SATWE计算结果配筋（你是怎么配的）|假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。

水平钢筋：是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200mm，计算结果是，那就用*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2再除以2就是200mm2再查板配筋表就可以了所以配8@200面积250>200满足要求了！（剪力墙厚度为200，直径8间距200配筋率=2*(200*200)=%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。

竖向钢筋：计算过程%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。

Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。

剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率%进行计算是不对的。

应该填%(或者%)。

如果填了%，实际配了%，则造成边缘构件主筋配筋偏小。

墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。

规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于％，四级和非抗震设计时均不应小于％，此处的“配筋率”为水平截面全截面的配筋率，以200mm 厚剪力墙为例，每米的配筋面积为：%x200x1000=500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。

PKPM配筋结果绘制施工图详解

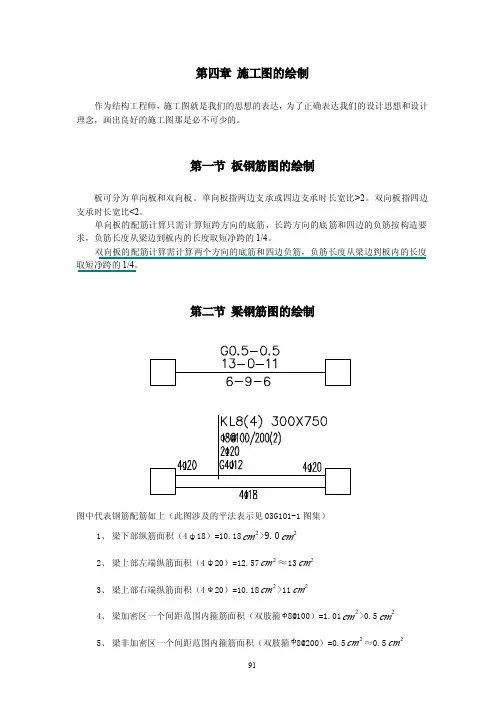

第四章施工图的绘制作为结构工程师，施工图就是我们的思想的表达，为了正确表达我们的设计思想和设计理念，画出良好的施工图那是必不可少的。

第一节板钢筋图的绘制板可分为单向板和双向板。

单向板指两边支承或四边支承时长宽比>2。

双向板指四边支承时长宽比<2。

单向板的配筋计算只需计算短跨方向的底筋，长跨方向的底筋和四边的负筋按构造要求，负筋长度从梁边到板内的长度取短净跨的1/4。

双向板的配筋计算需计算两个方向的底筋和四边负筋，负筋长度从梁边到板内的长度取短净跨的1/4。

第二节梁钢筋图的绘制图中代表钢筋配筋如上（此图涉及的平法表示见03G101-1图集）1、梁下部纵筋面积（418）=10.182cm >9.02cm 2、梁上部左端纵筋面积（420）=12.572cm ≈132cm 3、梁上部右端纵筋面积（420）=10.182cm >112cm 4、梁加密区一个间距范围内箍筋面积（双肢箍8@100）=1.012cm >0.52cm 5、梁非加密区一个间距范围内箍筋面积（双肢箍8@200）=0.52cm ≈0.52cm6、考虑梁高≥450㎜在梁侧面配构造钢筋4127、上下纵筋之间的距离要≤200㎜注意：取某轴线上所有梁归为一类b≥350采用四肢箍h≥450加腰筋；框架梁截面高度一般>400，规范规定梁箍筋间距大于梁截面高度的1/4，如果截面高度小于400，则箍筋最小间距得<100，【特别注意】那么如何进行箍筋加密区和非加密区的箍筋间距转换。

已知：假定在SATWE上显示的结果为GAsv-Asv0，即加密区的箍筋面积为Asv，非加密区的箍筋面积为Asv0，在SA TWE中输入的箍筋间距为100。

加密区箍筋：梁通常采用的是n肢箍，选用单肢箍的面积为A的箍筋，则双肢箍的面积为nA。

如果nA>Asv，则可以选用这种钢筋。

非加密区箍筋：换算成间距为200的箍筋，nAx100/200，n是因为选择n肢箍。

PKPM中型钢混凝土剪力墙的建模及计算处理

PKPM中型钢混凝⼟剪⼒墙的建模及计算处理PKPM中型钢混凝⼟剪⼒墙的建模及计算处理徐飞略中国建筑科学研究院PKPM⼯程部深圳分部2009年7⽉这⾥指的型钢混凝⼟剪⼒墙，主要是以下三类1. 在剪⼒墙端柱（边框柱）内配置型钢2.在剪⼒墙内布置型钢柱（暗柱）3.在剪⼒墙内布置型钢梁或者钢斜撑剪⼒墙内配置型钢，两者共同⼯作，对提⾼结构的整体受⼒性能，如延性和承载⼒有较⼤帮助。

型钢混凝⼟剪⼒墙的计算及配筋主要有两个问题：⼀是型钢与混凝⼟作为⼀个整体，其截⾯抗弯、抗剪及轴向刚度的计算⽅法。

《型钢混凝⼟组合结构技术规程》（JGJ138-2001）给出了型钢混凝⼟剪⼒墙截⾯刚度的近似计算⽅法。

型钢混凝⼟剪⼒墙的计算及配筋主要有两个问题：⼆是型钢混凝⼟剪⼒墙的配筋⽅法，型钢规程中给出了型钢混凝⼟剪⼒墙正截⾯和斜截⾯承载⼒的计算⽅法，即已知墙的内⼒、型钢截⾯及位置和剪⼒墙腹板内配筋，可以计算出剪⼒墙端部的配筋。

程序可⾃动搜索型钢柱，按照该⽅法计算出端部钢⾻周围所需配筋⾯积及剪⼒墙腹板内抗剪⽔平分布筋⾯积。

⼀、剪⼒墙端柱内布置型钢⾼规规定，对于特⼀级抗震的框⽀落地剪⼒墙的底部加强部位，其边缘构件中宜配置型钢，以提⾼延性。

转换梁型钢柱特⼀级抗震墙⼀、剪⼒墙端柱内布置型钢?建模时，截⾯选择型钢混凝⼟柱，将其布置到剪⼒墙的端部节点上，以便配筋时程序⾃动搜索到端柱。

截⾯刚度计算---⽬前仍为柱、墙分开计算⼀、剪⼒墙端柱内布置型钢配筋时，程序⾃动搜索剪⼒墙两端的型钢端柱尺⼨及内部型钢⾯积，将两者⼀起作为⼀个截⾯，按照《型钢规程》8.1.1偏⼼受压公式计算出型钢柱内的配筋。

⼀、剪⼒墙端柱内布置型钢同时按照《型钢规程》8.1.6条计算斜截⾯受剪承载⼒。

⼆、剪⼒墙内布置型钢柱1、当剪⼒墙墙肢与其平⾯外⽅向的楼⾯梁连接时，为了控制剪⼒墙的平⾯外弯矩，可在墙内设置型钢。

2、对于钢与混凝⼟混合结构，7度及以上抗震设防时，宜在楼⾯钢梁或型钢混凝⼟梁与钢筋混凝⼟筒体交接处及筒体四⾓设置型钢柱。

pkpm剪力墙端柱计算问题_secret

pkpm剪⼒墙端柱计算问题_secret端柱计算商榷SATWE ⽤户⼿册边缘构件说明有：“…第五种（L 形 + 柱）：取为端柱计算配筋量与两个直段墙肢的底部计算配筋量的三者之和…”。

端柱计算配筋量为何？⽆有交代。

配筋简图端柱同其它独⽴柱，给出柱b 边、h 边配筋量。

通常认为柱配筋量为（b 边配筋 + h 边配）×2 – ⾓筋。

经查，发现柱配筋计算有问题：端柱如有配筋值，是处于⼩偏拉受⼒状态（拉⼒很⼤，弯矩很⼩）。

混凝⼟不能承受拉⼒，拉⼒均由钢筋承受。

如按单向偏拉计算Asx 、Asy，拉⼒计算重复。

应按双向偏拉⼀次计算。

总配筋量⼩很多。

某⼯程端柱（SATWE ）电算值如下：1#1#4# 2.625H10.3263219H 2.5G0.0-0.00.0(0.24)查配筋⽂件：----------------------------------------------------------------------------N-C= 1 ( 1)B*H(mm)= 600* 700Cover= 25(mm) Cx= 0.75 Cy= 0.75 Lc= 4.15(m) Nfc= 2 Rcc= 45.0 Fy= 360. Fyv= 360.RLIVEC= 1.00 混凝⼟柱边框柱⾓柱矩形截⾯ ( 29)Nu= -2215. Uc= 0.25 Rs= 2.44(%) Rsv= 0.00(%) Asc= 254.0( 36)N= 1430. Mx= -44. My= 96. Asxt= 2326. Asxt0= 2326.( 36)N= 1463. Mx= -26. My= 126. Asyt= 2895. Asyt0= 2895.Asxb0= 2535.( 28)N= 565. Vx= 131. Vy= 22. Ts= 15. Asvx= 0. Asvx0= 0.( 28)N= 565. Vx= 131. Vy= 22. Ts= 15. Asvy= 0. Asvy0= 0.抗剪承载⼒: CB_XF= 425.4 CB_YF= 461.6----------------------------------------------------------------------------如按双向⼩偏拉计算，N = 1463.、Mx = 77.、My = -160. 总配筋为4812.04㎜2（为地震组合）。

剪力墙配筋(新手实用)

剪力墙如何根据SATWE计算结果配筋（你是怎么配的？）2013.12.11|假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表7.2.16来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。

水平钢筋：H0.8是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe 参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200 mm ，计算结果是H0.8，那就用0.8*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！（剪力墙厚度为200，直径8间距200 配筋率=2*50.24/(200*200)=0.25%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。

竖向钢筋：计算过程1000X200X0.25%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。

Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。

应该填0.25%(或者0.20%)。

如果填了0.3%，实际配了0.25%，则造成边缘构件主筋配筋偏小。

墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。

PKPM剪力墙配筋计算

剪力墙的高宽比、肢长与截面厚度之比及限值1、剪力墙的高宽比高度为剪力墙在竖向的高度，宽度为其在水平截面的长度，当高宽比大于3时，为细高的剪力墙，容易设计成具有延性的弯曲破坏剪力墙（高规条文说明7.1.2）。

当墙的长度很长时，可通过开设洞口将长墙分成长度较小的墙段，使每个墙段成为高宽比大于3的独立墙肢或联肢墙，分段宜较均匀。

设计提示：从提高受力性能的角度，剪力墙的高宽比应尽可能大于3。

但在高层建筑中，剪力墙高宽比一般可满足此条件。

2、剪力墙肢长与截面厚度之比为各肢截面高度与厚度之比。

可用来定义短肢剪力墙。

短肢剪力墙是指截面厚度不大于300mm、各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙；对于L形、T形、十字形剪力墙，其各肢的肢长与截面厚度之比的最大值大于4且不大于8时，才划分为短肢剪力墙。

短肢剪力墙沿建筑高度可能有较多楼层的墙肢会出现反弯点，受力特点接近异形柱，又承担较大轴力与剪力，因短肢剪力墙抗震性能较差，地震区应用经验不多，为安全起见，本规程规定短肢剪力墙应加强。

（高规条文说明7.1.8）设计提示：在高层剪力墙住宅建筑标准层单位面积含钢量中, 剪力墙墙身用钢量约占45%~ 65%, 剪力墙边缘构件用钢量约占30% ~ 50% (该统计数据为7度抗震设防区的数据) , 因此剪力墙布置时，可通过加长剪力墙墙肢长度, 减少剪力墙数量,减少边缘构件数量,尽可能布置在结构周边外围护墙位置，在结构中部宜减少剪力墙的布置量(如中部楼电梯间附近) , 使结构整体抗侧刚度增加, 降低造价，增加建筑平面布置灵活性。

如图1中所示，由于剪力墙平面外刚度很弱，在x向抗侧刚度时，可以忽略Y 向剪力墙的刚度贡献。

根据此理解，那么对于图1中墙肢长度hw的理解是不是就应当是8米；因为，四米处Y向的墙肢忽略其X向刚度贡献，也就是其不能作为支座存在。

那么在计算约束边缘构件范围Lc时，取用的墙肢长度就应该是8米，而不是四米。

PKPM中有关剪力墙的建模及计算

08版PKPM剪力墙的建模及计算处理高航徐飞略中国建筑科学研究院PKPM工程部2009年7月一、剪力墙建模的一些注意事项1、一片墙上只能有一个洞口，后布置的洞口会覆盖先前布置的洞口，这与05版程序有区别(允许多个洞口存在）。

如果洞口上有节点，如加梁、上层节点下传等，宜将洞口分两片输入。

2、PMCAD要求一片剪力墙长度不能超过15m，超过时程序自动在中间增加节点，这主要是为后面的计算模块做准备，一片墙太长不利于网格划分。

一、剪力墙建模的一些注意事项3、墙顶标高的使用当上节点高不方便或不能达到建筑要求时，可使用墙顶标高来实现。

4、剪力墙的单元划分05版SATWE是按建模时的总网格来划分单元的，总网格是每条轴线上的顺序各节点是包含了从上而下所有楼层所有墙的节点合并后的结果。

如果楼层很多且上下层墙的布置变化很大，对某一轴线墙划分单元时，为了保证上下单元的对应连接，常会出现大量狭长单元。

08版不再根据总网格做单元划分，而是根据每层单独的墙布置，仅考虑相邻层的墙布置来划分单元。

当上下相邻层墙布置或墙上洞口布置不对应时，常用增加一个三角形单元过渡的方法实现上下层单元节点的协调性。

4、上下洞口不对齐的单元划分如果上下层洞口不对齐，且在下层节点处无上层对应节点的话，SATWE会增加三角形过渡单元，实现上下层节点变形协调。

5、上下墙节点不对应有时上层墙端节点在下层无对应节点，或下层墙端节点在上层无对应节点，在单元划分时，SATWE会增加三角形过渡单元，实现上下层节点变形协调。

6、SATWE单元划分时的特殊处理目前从PMCAD建模到SATWE计算这一过程中，由于SATWE对剪力墙单元处理还有些局限，程序中对剪力墙的洞口、节点和长墙段作了一些处理。

6、SATWE单元划分时的特殊处理（1)忽略小洞若B2≤600mm且H2≤600mm或B2≤300mm或H2≤300mm刚度的影响。

6、SATWE单元划分时的特殊处理（2)修整边洞若B1＜300mm或B3＜300mm，则相应取B1＝300mm或B3＝300mm若H1＜300mm或H3＜300mm，则相应取H1＝0或H3＝06、SATWE单元划分时的特殊处理因此，如果洞口布置时靠边，则SATWE计算时，会在洞口边自动增加300mm长小墙肢，相当于减小了洞口宽度与墙梁跨度；如果洞口较高，连梁高度＜300mm，则计算时略去连梁，计算结果无连梁数据。

剪力墙如何根据SATWE计算结果正确配筋

剪力墙如何根据S A T W E 计算结果正确配筋IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】剪力墙如何根据SATWE计算结果配筋假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”水平钢筋：是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200mm，计算结果是，那就用*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2再除以2就是200mm2再查板配筋表就可以了所以配8@200面积250>200满足要求了！（剪力墙厚度为200，直径8间距200配筋率=2*(200*200)=%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。

竖向钢筋：计算过程%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。

Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。

应该填%(或者%)。

如果填了%，实际配了%，则造成边缘构件主筋配筋偏小。

墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。

规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于％，四级和非抗震设计时均不应小于％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：%x200x1000=500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。

至于边缘构件配筋，一般是看SATWE计算结果里面的第三项：“梁弹性挠度、柱轴压比、墙边缘构件简图”一项里面的“边缘构件”，按此配筋，如果出现异常配筋，比如配筋率过大的情况，就用第十五项：“剪力墙组合配筋修改及验算”一项进行组合墙配筋计算，（As=2440，1440可能不正常,As=939，452正常）第十五项：一般可采用SATWE计算结果里面的第二项的配筋文件（但要复核SATWE计算结果里面的第三项里的边缘构件计算面积），将构造配筋部分删除，剩下很少的计算配筋，对应墙体编号配筋即可。

pkpm剪力墙配筋怎么看.doc

pkpm剪力墙配筋怎么看
pkpm剪力墙配筋怎么看？现阶段，建筑企业如何进行pkpm 剪力墙配筋，基本情况怎么样？以下是中国下面整理pkpm剪力墙配筋专业建筑术语相关内容，基本情况如下：
小编通过建筑行业百科网站下面建筑知识专栏进行查询，梳理pkpm剪力墙配筋相关基本情况，基本内容如下：
pkpm剪力墙配筋怎么看：
上面是暗柱配筋，指一端配筋总和，下面是水平钢筋，地上部分里结果没有后头的数字，指的是指定间距内，双侧水平筋配筋总和，比如H1.5，指定间距200，那么双侧配筋总和150，水平筋直径10就够了。

意思就是说两端边缘构件中纵筋的总配筋量为80平方厘米。

墙身水平分布钢筋和竖直分布钢筋在你设定的间距范围内为7.4平方厘米和3.8平方厘米，这是双排钢筋的总配筋量。

至于钢筋间距，是你在SATWE第一菜单中定义的，默认好像是150。

一般只有地下室外墙才会有竖直分布钢筋的计算值出现，但是这个计算值太小了，不像地下室外墙。

剪力墙边缘构件的配筋计算(刘孝国)

剪力墙边缘构件的配筋计算(刘孝国) 1.工程实例：第一类：短肢墙的边缘构件（一）：构件信息图一横向墙的信息如下：混凝土墙短肢墙加强区，截面参数(m)B*H=0.300*0.700 抗震构造措施的抗震等级NF=3AS=873.（图一取为9）竖向墙肢的信息如下：混凝土墙短肢墙加强区，截面参数(m)B*H=0.300*1.850 墙分布筋间距(mm)SW=200.0抗震构造措施的抗震等级NF=3计算配筋为0（二）：边缘构件信息：上部中部下部图二（三）：配筋计算结果及过程图二中，竖向墙肢上部（标注上部的地方）边缘构件配筋信息及计算过程：第28号:约束边缘构件抗震等级:3楼层属性:加强层竖向墙肢总长度1850，底部加强区三级短肢剪力墙的最小配筋率1%（高规规定），墙宽300，所以整个墙肢的配筋为：1850*300*1%=5550（cm2）图二中间部分按照分布筋配筋（分布筋配筋率为0.25%）：（1850-400-400）*300*0.25%=787.5剩下的部分两边边缘构件按面积分配，两边面积相同所以上部边缘构件配筋面积为：（5550-787.5）/2=2381.25（cm2）（包括竖向分布筋和阴影区纵筋？）图中横向墙肢的配筋：从构件信息中知道AS=873横向墙肢总长700，计算的时候，aa取40(350-40)*300*0.25%=232.5计算配筋+分布筋=873+232.5=1105.5两边分布筋相等，下面也是232.5图二下部第15号:约束边缘构件楼层属性:加强层由2个边缘构件合并而成(1)纵筋原始数据:阴影区面积(cm2):2700.0：（300*300+300*600=270000）构造配筋率(%): 1.00构造配筋(mm2):2700.00计算配筋(mm2):3487.153487.15=下部配筋面积+分布筋面积+横向墙右侧配筋=2381+873+232.5(2)纵筋当前结果:采用最大构造配筋率的计算结果:3900.00构造钢筋取值:采用求和后，再调整的算法(3900.00)有效阴影区面积(cm2):3900.0构造配筋(mm2):3900.00计算配筋(mm2):4593.07（=3487.15+1105）主筋配筋率(%): 1.18第二类：转角加洞口的边缘构件异形柱框剪的工程，6层，按照规范此工程是3级框架，2级剪力墙，底部一层加强区，构造配筋率0.008Ac和6Φ14中较大值，为其他部位的构造配筋为0.006Ac和6Φ12，那PKPM 里的构造边缘构件的配筋率0.94怎么来的？计算过程：由转角的边缘构件和洞口的边缘构件合并而成，洞口的边缘构件由钢筋直径和根数要求决定，所以有：合并前：1、角部边缘构件左边墙肢面积：S1=200*400=80000,构造配筋率P=0.6%,AS1=800*0.6=480，根数控制面积：678.6(6D12)2、洞口边缘构件墙肢面积：S2=200*500=100000,其他部位1,2级剪力墙短墙肢全截面构造控制配筋率：P=1.0%，AS2=1000*1.0=1000，根数控制面积AS2=678.6(6D12)合并后面积：S=200*400+200*300=140000二者面积直接叠加为：200*400+200*500=18000AS=(1000+678.6)*140000/(100000+80000)=1305.6对应的配筋率为：1305.6/140000=0.94%第三类：对于不是短肢墙的约束边缘构件横向墙长900mm，竖向墙长4200横向边缘构件长800，竖向300，抗震等级2级墙厚：200mm构件信息：1.对于横向边缘构件：RLIVE=0.60混凝土墙加强区抗震2级，阴影区面积：400*200=80000横向分布筋：（400-200）*200*0.25%/2=100计算结果50所以横向部分的计算配筋：1331+100=1431构造配筋：1206（6D16）2.对于竖向边缘构件，RLIVE=0.60混凝土墙加强区抗震2级(36)M=3364.N=-1077.As=47.是按照L形端部计算的，两个边缘构件总面积：200*400+200*900=260000阴影区面积：200*800=160000构造配筋：160000*1%=1600计算配筋：1331+100（横向分布筋）+100（竖向分布筋）+47（构件信息）=1578分布筋是按照（400-保护层厚度）*墙厚*竖向分布筋配筋率得来所以构造配筋为两个构造面积相加：（1600+1206）*2600/（1600+800）=3040其中2600为阴影区面积，1600800为计算阴影区配筋的时候用的面积，这就是求和调整的过程计算配筋为两个计算配筋结果直接相加：1431+1578=3004第四类：PKPM论坛用户问题这个电梯间左下角应该是边缘构件，计算配筋面积应该是312+959=1271，为什么软件给出的结果是1559呢？我这个边缘构件两边都是长墙，没有短肢剪力墙边缘构件信息：竖向部分：计算配筋+分布筋=312+（400-200）*0.3%=456 横向部分：计算配筋+分布筋=959+（400-200）*0.3%=1103两部分计算配筋相加456+1103=1559(计算值直接取和)两部分构造配筋：阴影区面积*0.6%=（540*240+300*240）*0.6%=1209.66（12）=678.24三者取大值。
